本实用新型公开了一种氧化铁红隧道窑生产金属化球团的装置,属于冶金和矿物工程技术领域,装置依次包括预热段、焙烧段和气冷段,以及除尘装置、窑车和换热器,焙烧段上设置高温烟气排出口和高温空气管路分别与换热器连通;每段连接处分别设置窑顶压下结构;气冷段设置中温烟气抽出口,预热段穿设中温烟气管路与中温烟气抽出口连通,中温烟气管路设置中温空气入口,中温烟气管路上设置抽风机;除尘装置分别通过管路与预热段和换热器连通。本实用新型利用钢铁企业冷轧酸再生工序的副产品氧化铁红生产金属化球团,回收氧化铁红隧道窑直接还原过程中排出的高温烟气余热,均衡隧道窑长度方向炉压分布、缩短窑体长度、提高焙烧产量。
本实用新型公开了一种防止矿石漏斗车车门自卸的装置,属于铁路冶金矿石漏斗车领域,解决了矿石漏斗车车门自卸带来安全隐患的问题。本实用新型在矿石漏斗车车门拉杆的传动轴始端齿轮的侧下方设有底座,底座上转动安装有防卸板,防卸板上端卡在传动轴始端齿轮的齿牙中。本实用新型通过将防卸板卡在传动轴始端齿轮的齿牙中,可以对用于带动车门拉杆的传动轴始端齿轮形成自锁,有效杜绝车辆在运行中车门自开。本实用新型结构简单,制作方便,安装使用便捷,成本低廉,设备投资小,实用性强。
本实用新型属于冶金技术领域,具体涉及一种用于铸造均匀无偏析棒材的调压铸造炉,包括炉体、感应加热系统、真空系统。所述炉体中放置有石墨坩埚、石英模具组件,石英模具组件位于石墨坩埚上方,炉体通过密封件实现密封。真空系统包括真空管道组件、真空泵;炉体通过真空管道组件和真空泵连接。本实用新型的技术方案专门用于铸造高致密度、均匀无宏观偏析的小直径棒状材料的调压铸造,解决了重力铸造小直径棒状铸件时的缩孔等缺陷问题,适用于易氧化的活泼金属。
一种简易管式油水冷却器,包括内管和外管,所述内管是由一根管弯折成蛇形状,所述内管的一端为进油接头,另一端为回油接头,所述内管的直管段上套装外管,所述一侧外管上设置进水接头,另一侧外管上设置回水接头,所述外管间通过支管连通。本实用新型油水冷却器采用一根直管直接弯曲而成的内管上套装无缝钢管的外管结构,冷却效果良好,制作简单和工序少,劳动强度低从而实现成本低,废品率低;焊接点少,耐腐蚀能力强,不易发生泄漏故障;同时本实用新型对水质、压力、温差、安装等条件要求不高,对设备的安全、稳定运行起到了可靠的保障作用,可以广泛推荐使用于冶金企业同类及各类工况条件比较差的小型液压系统。
本实用新型属于冶金设备技术领域,尤其为一种安全型高炉在线更换探尺煤气的置换检测装置,包括探尺箱体,所述探尺箱体下端安装有探尺直筒体,所述探尺直筒体前端表面中间处固定安装有探尺检修门,所述探尺直筒体相对安装探尺检修门的下方还固定安装有直筒体旋塞阀,本实用新型增加煤气置换和检测装置,使用先进操作方法安全的进行煤气置换和检测,其设备安装简单,控制阀门可靠,操作时人员远离煤气泄漏点,煤气大量泄漏时能很快切断漏点,更换探尺作业更安全和高;本实用新型增加置换和检测装置,并使用其方法,解决高炉了正常生产时机械探尺重锤脱落后,在线进行更换探尺重锤时的煤气泄漏和置换问题。
本实用新型公开了一种手动夹持式轨道阻车器装置,用于检修人员进行冶金天车、过跨车及轨道检修时,阻止移动车辆经过的装置,本实用新型涉及铁轨式起重机械的制动保护工具技术领域;本实用新型包括通过上连接板相互连接的两夹持架和通过下连接板相互连接的两组夹持器,所述夹持架的两自由端与夹持器的顶部连接,并通过左右旋紧固螺丝张开或紧闭夹持器,一组所述夹持器的外侧设置有阻车导板;本实用新型能方便快速的实现每车一阻,方便快速的移动阻车位置,便于工人的操作,降低了检修人员的安装强度,保障检修人员安全要求。
本实用新型公开了一种用于检测皮带输送机皮带划伤的装置,属于冶金设备领域,解决了皮带边缘被划伤后容易造成故障停机的问题。本实用新型在皮带旁设有单轮行程开关,单轮行程开关的转动臂上连接有铁丝,铁丝的自由端靠近皮带边缘,单轮行程开关连接PLC,PLC与皮带输送机的动力机构相连。本实用新型将单轮行程开关进行改装后,可以用来检测皮带划伤,当皮带被划伤时,划破的皮带边缘会触碰到铁丝,铁丝带动单轮行程开关动作,触发信号,PLC接收到该信号,可控制皮带输送机的动力机构停止工作,使皮带输送机停机,防止皮带继续运行使伤口进一步扩大,减少损失。
本实用新型公开了一种输出无阻力的给料圆盘出料套筒,用于冶金行业使用的圆盘给料机配套出料套筒,本实用新型涉及下料输送机械配件技术领域,本实用新型包括套筒法兰、锥段、套筒体、出料刮刀,所述锥段的顶部与套筒法兰连接,底部与套筒体连接,所述套筒体的外壁设置有可调节高度的围带,并且在套筒体上设置有出料刮刀,所述锥段、套筒体、出料刮刀的内侧均设置有内衬;本实用新型提高了圆盘给料能力,降低铁精矿水分过大时造成的铁精矿在盘面打滑、出料不畅、圆盘给料能力偏低、给料量不稳定的难题。
本实用新型属于冶金生产设备技术领域,具体涉及一种碳素无痕脱氧装置,包括悬吊装置、消耗性碳素锥形件和锥形件放置小车,所述的悬吊装置连接在转炉炉口的出钢口钢框上,悬吊装置下端连接有消耗性碳素锥形件,锥形件放置小车用来运送消耗性碳素锥形件,本实用新型的消耗性碳素锥形件,锥形薄壁钢套下部较小,可以兜住碳素材料,为较脆的碳素材料提供了可靠包被和支撑,同时薄钢套的锥形设计也可便于其进入托环,方便安装,消耗性碳素锥形件薄壁的选材保证了整个锥形件重量较轻,用材最省,碳素材料的锥形设计,可以保证钢流与碳素材料充分接触,实现碳素的冲刷,锥形件设计成消耗式可方便不满足要求时的更换。

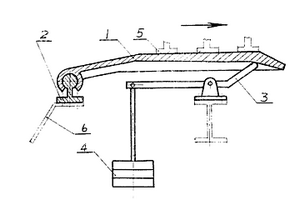

一种烧结机的新型重锤摆动板式密封装置。属于冶金机械设备领域。用于烧结机的首尾端部,解决台车与风箱的漏风问题。本装置由密封板、密封支承座、重锤和杠杆组成。特点是密封板与台车是平面接触密封,密封板与固定在风箱上的密封支承座是曲面接触密封,重锤调整方便。本装置的优点是结构简单,密封可靠。故障少、寿命长、重量轻。本装置特别适合在现有烧结机上改造应用。
本实用新型公开了一种管道阀门法兰开口换垫工具装置,用于管道阀门法兰开口换垫使用,防止用手直接接触夹伤手,减轻劳动强度,保证安全,本实用新型涉及冶金机械检修工具技术领域;本实用新型包括左右旋紧固螺丝、开口夹板、夹持架,所述夹持架的两端对称设置有开口夹板,并且在靠近开口夹板的这端通过左右旋紧固螺丝将两端连接;所述夹持架是由对称设置的右持架、左持架通过销轴连接而成的可转动夹持架,本实用新型提高了检修、维护效率、降低了检修人员的作业强度、保障检修人员安全要求。

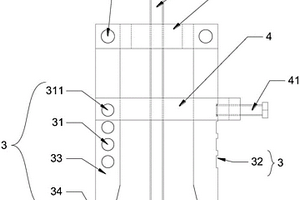

本实用新型涉及工业设备领域,属于冶金、轧钢、矿山及其它工业设备自动化可控硅整流传动装置等领域,公开了一种用于工业传动柜外转子风机轴承的拆卸装置,包括拉座,拉座上穿设有螺旋杆,拉座的两端分别通过连接螺栓连接有受力拉杆,受力拉杆上设有定位杆连接孔,定位杆连接孔上通过螺栓固定设有定位杆,定位杆内螺纹连接有固定螺栓,受力拉杆上设有用于固定螺栓定位的螺纹槽,螺纹槽、定位杆连接孔设在不同的受力拉杆上,工作人员可通过调整固定螺栓来调整定位杆的高低,使得受力拉杆在使用过程中不会展开,并实现在受限空间内拆卸外转子风机轴承的目的,防止损坏拆卸器、轴承和转子内部,从而便于工作人员维护检修。

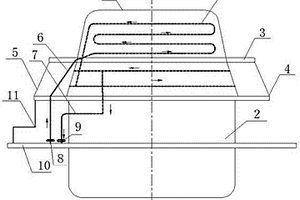

本实用新型属于冶金机械技术领域。公开了一种转炉炉口水箱进回水装置,以解决原炉口水箱水管外部连接,造成管道受热变形断裂频繁,停机检修不便、炉口水箱使用寿命短的问题,该装置包括设置在转炉炉口上的托圈,托圈上设有进水口、出水口,进水口连接进水管路,出水口连接回水管路,进水管路与回水管路均设置在炉口水箱内,炉口水箱上装有第一法兰、第二法兰,第一法兰与第二法兰之间设有裙板装置,裙板装置位于进水管路及回水管路的外侧,第二法兰与托圈之间设有进回水管护板,且进回水管护板位于进水管路及回水管路的外侧。本实用新型结构简单,成本低廉,不但保证了炉口水箱的水管连接质量,而且延长炉口水箱的使用周期。
本实用新型公开了一种高炉喷煤喷吹罐底部密封装置,属于冶金设备喷煤系统技术领域,解决现有技术中硫化装置密封频繁泄漏的问题。装置包括环形U型槽、胶条和环形胶皮垫,流化床上设有环形U型槽,槽内设有胶条,胶条的上方设置流化板,流化板上设有环形胶皮垫,环形胶皮垫的顶面设置流化板压栏。本实用新型采用胶圈密封的新思路“缩减密封面”,在流化床上设置环形U型槽,在环形U型槽内设置胶条,并将胶皮垫与流化板和流化床的接触面由面接触改小为线接触,防止更换流化板后流化板和胶皮垫间不能完全接触造成密封失效,从而满足现场使用要求,彻底解决了流化床装置密封频繁泄露的问题,该密封形式结构合理,克服了密封面损伤后密封失效的难题。

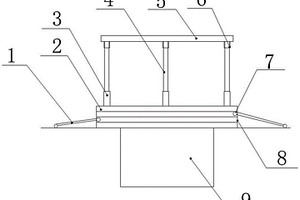

本实用新型属于冶金机械检修技术领域,公开了一种跨地沟检修作业平台,以解决现有技术跨地沟检修作业时通行存在安全的问题,该作业平台包括跨地沟并安装在地沟顶部的框型支撑台,框型支撑台的顶部设有固定柱脚,固定柱脚的顶部铰接有平台拉杆,且固定柱脚与平台拉杆的外侧套装有固定套筒,平台拉杆的顶部可拆卸安装有横向栏杆;所述框型支撑台的两侧均设有活动抽拉踏板。本实用新型结构简单、安装拆卸方便,又有效减少检修过程中检修人员与跨地沟作业的危险性。起到安全防护功能。另外,也可将此平台吊放在无检修平台的位置,放置稳固,充当检修作业平台使用,以达到安全通行、检修的目的。
本实用新型公开了一种铬矿矿热炉振动下料装置,涉及冶金设备领域。该铬矿矿热炉振动下料装置包括固定于料仓和料管上的框架,框架内设有电机,电机的主轴上设有偏心轮,可使铬矿矿热炉料仓及料管中物料下料顺畅,大大降低了工作人员的劳动强度,保证了配料的准确度,避免了矿热炉烧损现象的发生。该装置结构简单、运行稳定可靠、适用性强,具有一定的推广使用价值。
本实用新型公开了一种高炉炉皮标准修复装置,属于冶金机械检修领域,以解决开裂炉皮修复过程中冷却腔冷却强度恢复不及时的问题。装置包括冷却腔和罩盖,冷却腔设在罩盖下方,冷却腔上方设有进水管和出水管,进水管和出水管贯穿罩盖。本实用新型在修复炉皮的同时在炉内形成新的炉衬,恢复冷却腔的全部冷却强度,防止炉料和高温对冷却腔的再次破坏,综合效果显著;罩盖采取坡度形,防止焊缝产生裂纹;此修复装置可以单独使用,也可组合使用,修复范围广;本实用新型结构紧凑、制作方便、消耗少、作业方便,易推广。
本实用新型公开了一种与铁合金矿热炉配套的可移动式出铁设备,属于冶金技术领域,以解决铁合金渣铁分离和有害金属回收的问题。装置包括设在矿热炉出铁口下方的出铁平台和支架,出铁平台和支架设在行走平车上,支架设在出铁平台的下方,出铁平台上设有出铁槽,出铁槽沿出铁方向倾斜向下设置,出铁槽位于矿热炉出铁口下方的一端闭合,出铁槽另一端贯穿出铁平台形成平台出铁口,出铁槽靠近平台出铁口的一端设有渣沟,支架内设有金属回收坑,金属回收坑上表面与出铁槽连通,金属回收坑底部设有导流槽,导流槽穿出支架。本实用新型设备结构简单,制作方便,检修维护方便,投资少。
本实用新型涉及冶金技术领域,特别是高炉上料设备。包括上料输送机构和布料机构,所述上料输送机构包括矿仓、焦仓,矿输出皮带,焦输出皮带和上料主皮带;所述布料机构包括炉顶料斗、料罐Ⅰ、料罐Ⅱ、分料翻板、上密封阀、下密封阀和布料器,所述矿仓与矿输出皮带之间设有称量斗和振动给料机;焦仓与焦输出皮带之间设有称量斗和振动给料机。本实用新型在上料输送机构的矿仓和焦仓下方分别加装称量斗和振动给料机,并在矿输出皮带、焦输出皮带和上料主皮带上分别增设料流检测点。振动给料机使物料的输送更加均匀,料流检测点可以监控矿输出皮带、焦输出皮带的速度和输送量。适当调整称量斗和皮带转速,便可实现精确配料,进而提高产量和质量。
本实用新型公开了一种高炉布料器外壳冷却水喷淋降温及集水回收装置,属于冶金设备领域,解决了高温环境下布料器温度易超标的问题。本实用新型包括环形喷淋管、集水槽、导流管和进水管,环形喷淋管布置于高炉布料器外壳侧壁外部,环形喷淋管内圈设有喷淋孔,环形喷淋管与进水管相连,集水槽连接于高炉炉喉底端,导流管位于集水槽底部且与集水槽相连通。本实用新型通过喷淋孔均匀喷洒在布料器外壳外部侧壁,带走布料器壳体温度进行降温,喷淋后的冷却水通过炉皮流至炉喉底端的集水槽,再经集水槽底部的导流管流入冷却水回收装置,解决了在夏季极端天气状况下高炉布料器温度易超标的问题,防止因布料器温度超过60℃而造成设备故障。
本实用新型公开了一种搬抬卡具,属于冶金机械领域,解决了作业人员手动搬抬备件时经常磕手碰脚的问题。本实用新型包括下握把、上压板、下压板、上连杆和下连杆,下连杆是空心的,下连杆下方设有竖向的通槽,上连杆套设在下连杆内且可相对于下连杆滑动,上压板穿过通槽与上连杆下端相连,下握把位于下连杆上端,下压板位于下连杆下端。本实用新型有效减少了检修人员在搬抬备件、材料的过程中发生的身体与其它物体之间的碰撞;通过使用本实用新型,达到了提高检修效率、降低检修人员的作业强度、保障检修人员安全的目的。

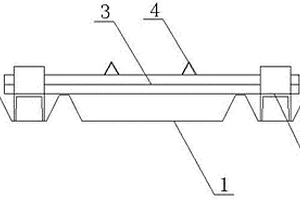

本实用新型公开了一种用于在轻质屋面上进行大型构件运输、倒运的装置,包括吊装装置以及平行固定在轻质屋面上的两排槽钢支撑,两排槽钢支撑之间设有多根横梁且横梁与两排槽钢支撑相互垂直,所述横梁上设有两根平行的滑轨且滑轨与横梁相互垂直。本实用新型解决了轻质屋面上大型构件更换检修过程中检修场地、检修安全、效率及劳动强度等问题,提高了轻质屋面上的大型构件检修效率,大大降低了检修工人的劳动强度,能有效保障检修过程中检修人员的安全,且结构简单、操作简便、加工方便、成本低廉、现场效果显著、实用性强,不仅适用于冶金厂房轻质屋面上大型构件的运输和倒运,还可进一步推广应用到其他类似生产和检修项目施工上。
本实用新型涉及冶金领域,尤其涉及一种用于液态铈金属的电解精炼装置。所述用于液态铈金属的电解精炼装置,阴极为环状钽阴极,通过焊接方式与两根导电杆连接。本实用新型的用于液态铈金属的电解精炼装置,将钽阴极框缩小为环状,最大限度地减小了电解时阴极暴露在熔盐中的面积,抑制了Ce3+仍在熔盐‑阴极界面上的放电,同时将钽阴极环置于坩埚底部,使Ce3+主要在熔盐‑铈熔池界面上放电。缩小阴极面积,也可以减少金属液滞留。实验结果表明,明显改善阴极产物成型且提高收率到90%左右。
本实用新型公开一种铝业废阴极炭块无害化、资源化处置的系统,用于处理废阴极炭块,涉及铝业废阴极炭块的无害化、资源化处置技术领域,本系统包括破碎筛分单元、混合制球单元、加料单元、炼钢单元、第一废气处理单元和第二废气处理单元;通过将废阴极炭块破碎筛分,将小粒度范围的废阴极炭粉压块造球,用压块造的球或者大粒度范围的废阴极炭块代替炼钢辅料中的萤石、氧化铁球、铁矿石及烟煤进行转炉炼钢生产,并将产生的烟气进行处理;本实用新型结合钢铁冶金工艺特点与废阴极炭块固有的特性,实现了废阴极炭块安全、环保、经济、高效的综合利用,消除了电解铝行业亟待解决的难题,促进了国内外钢铁和铝业两大板块共赢、协同的高质量发展。
本实用新型涉及冶金烧结机机械设备领域,更具体地公开了一种改进的烧结台车,所述台车包括栏板、台车车体、压块销,所述台车车体端面上设置第一凹槽,栏板底部上设置第二凹槽;所述台车车体端面设置护板,所述护板板面上设置定位凸台,所述定位凸台所述第一凹槽配合,所述护板上方设置定位密封台,所述定位密封台与所述第二凹槽配合,所述护板板面上设置阶梯孔,螺栓穿过所述阶梯孔固定护板,所述护板与螺栓连接处设置垫圈。本实用新型结构简单,但却解决了台车体两端的耐磨性差并漏风,使台车寿命短的问题,延长了台车的使用寿命,极大的节约了生产成本。

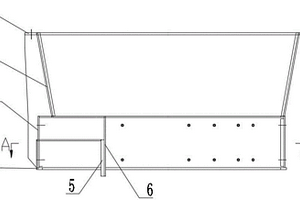

本实用新型公开了一种方便更换刮刀条的导料箱,属于冶金领域,解决了现有导料箱存在的刮刀条更换困难的问题。本实用新型包括箱体,箱体上方设有筋板,筋板设有多个,沿烧结机台车的宽度排列,每个筋板上连接有一个刮刀条,筋板上设有连接孔和卡扣,刮刀条上设有第一连接板和第二连接板,第一连接板上设有销孔,第二连接板上设有卡槽,卡槽卡在卡扣上,销孔和连接孔通过销轴相连,以实现刮刀条和筋板的连接。本实用新型将现有整件刮刀改成多件单独的刮刀条结构,安装方式采用销轴及卡扣结合的方式,便于检修时拆除和安装,检修时可根据刮刀磨损情况有选择地进行更换其中几件,节省时间,避免造成高炉低槽存、甚至高炉休风等较大事故发生。
本实用新型涉及冶金设备,特别是一种缓冲式混铁炉,包括出铁口、兑铁口和墙体,所述墙体内设有多道缓冲筋。本实用新型对现有混铁炉的墙体进行了改进,墙体的内表面均采用圆弧面,使得铁水在炉内的流动更加平顺,减少连接处的磨损,有效防止了炉体局部磨损过快的现象。同时墙体内设有多道缓冲筋,缓冲筋分为主缓冲筋和副缓冲筋,使混铁炉耐火材料的炉底、炉墙的结构形状更加适应液体流动的力学原理,可使铁水在炉内流动的惯性、速度和冲刷作用显著降低,减少了铁水对炉底和炉墙耐火材料的冲刷力,混铁炉使用寿命由平均的10-12个月提高到18-24个月。
