本实用新型公开了一种新型铸型坩埚装置,属于火法冶金装置领域,解决了现有刚玉坩埚为一次性使用,试验成本高的问题。本实用新型包括砂箱,砂箱内填充有树脂砂,树脂砂内设有多个坩埚型腔,坩埚型腔内部涂覆有耐火涂层。通过本实用新型可一次性制成多个坩埚型腔,然后将待研究的金属或原料定量装进坩埚型腔,在加热炉中加热熔化至需要的熔化温度,冷却后,因为试样有一定的拔模斜度,所以可以取出冷却凝固的试样进行分析研究,坩埚型腔修复后可以继续回收利用,从而减少原敲碎刚玉坩埚所花费的时间和工作强度;砂型的坩埚型腔可以修复后继续使用,而不像刚玉坩埚为一次性使用,大大降低耗材成本。
一种管道过滤装置,涉及一种冶金化工生产用输送流体、气体的管道过滤装置,特别是一种用于盐类生产中输送流体、气体管道的多级过滤装置。其特征在于该过滤装置的结构包括:管体;该管体为管节,两端为外法兰盘,一侧外法兰盘处内管边上设有环形凹台;滤网;该滤网为管体端内的“杯”型滤网,滤网的开口端设有环状外沿,该环状外沿位于管体的外法兰盘处内管边上设有的环形凹台内,由密封环压紧固定。本实用新型装置,能将流体、气体中的杂质滤除,达到净化流体、气体的目的,同时确保了过程产品或最终产品的质量,排除了杂质堵塞设备的现象,提高了设备的运行效率。

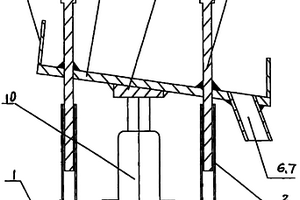

本实用新型涉及冶金技术领域,公开了一种用于生产海绵钛的反应器上盖,它包括抽真空管、蒸馏过道接管、加料管、主板,主板上设有吊耳、冷却循环系统,所述主板的下表面连接有圆柱形支板,所述支板的长度与所述加料管贯所述主板向下延伸的长度相等,所述蒸馏过道接管为圆柱形直管,所述支板的外壁直径与反应器筒体的上端口内径相适配。本实用新型结构简单,焊接制作工艺简洁,减少了焊接缝的数量,缩短了焊缝的长度,减少了上盖在高温、高正空工作环境中焊接缝开裂,影响产品质量的问题,本实用新型制造所需原材料少,降低了上盖的制造成本,同时减少的海绵钛的生产成本,提高了反应器的安全性、可靠性。
本实用新型涉及冶金技术领域,公开了一种从含铜溶液中置换提取铜粉的装置。包括置换反应槽体,置换反应槽体的底端设有放料锥体,放料锥体的顶端设有格栅,侧壁设有进液管,底端设有排料口。在置换反应槽体中加入铁原料,将含铜溶液通过进液管连续注入,即可发生置换反应;待反应结束后,打开放料阀排出液体,未反应完的铁原料被隔离在格栅的上方。本实用新型通过改变格栅的大小或移动格栅的位置来调整置换反应槽体与放料锥体之间的相对大小,本实用新型未设置混合搅拌装置,是一种静态置换反应,可以连续加入含铜溶液,置换效率高,反应彻底,产出的铜粉含铜比例高。结构简单,放料、排料操作简便,可使用各种铁原料,节约了生产成本。
本实用新型公开了一种富氧顶吹炉烟道口闸板拆装装置,属于冶金设备检修技术领域。该闸板拆装装置主要由闸板运行轨道,以及至少一组闸板起吊装置、闸板拉运装置和闸板拉运方向转换装置构成,四者配合作业,解决了采用手动倒链拆装闸板时,作业时间长,需用作业人员多,劳动强度大的问题,避免了闸板拆装过程中安全事故的发生。本实用新型简单实用,操作安全可靠,可以在各种吊装和拉运操作场合推广应用。
本实用新型属于湿法冶金机械设备技术领域,涉及一种扣式电积槽机械脱扣装置,脱扣架上部两端与上连杆一端铰接,上连杆另一端与上固定座铰接,所述脱扣架下部两端与下连杆一端铰接,下连杆另一端与下固定座铰接,上固定座与上连杆铰接点、下固定座与下连杆铰接点在脱扣架后方,脱扣架在自身重力作用下处于垂挂状态,并且脱扣架里侧面贴附于镍扣板表面;脱扣架上部固定有提升杆,提升杆的厚度与脱扣架本体厚度相同,脱扣架本体为矩形框,框内有横条、竖条分隔成小矩形区,小矩形区域内容纳镍扣。有益效果:安装方便,操作简单,提高了脱扣效率,降低了生产成本。
本实用新型属于湿法冶金技术领域,具体涉及一种用于管道测量的测量装置,包括:流通池,呈底部封闭的管状结构,在其侧壁上开设有进液管孔和出液管孔,进液管孔和出液管孔对称设置,且进液管孔的高度低于出液管孔的高度;进液管,一端口处焊接有法兰,另一端口与进液管孔焊接;出液管,一端口处焊接有法兰,另一端口与出液管孔焊接;上盖,焊接在流通池顶部,其上设有两个内螺纹孔,其中一个内螺纹孔内拧入传感器,另外一个内螺纹孔内拧入堵头。本实用新型在检修更换传感器时,可以不间断测量,实现了测量的连续性,管道连接的方式大大提高了测量的稳定性和精确度。
一种立式加压浸出装置,涉及一种冶金和化工过程的加压浸出装置。其特征在于其结构包括:为一钢衬钛复合材料制作的立式罐状釜体,包括由釜体上部通入釜体的通管、在通管的底部联接有的位于釜体内底部的气体分配器的氧气通入装置,由釜体上部通入釜体、下端位于釜体下部的蒸汽通入管,该通入管为通管;包括位于釜体上部的法兰管座上的驱动电机、减速器、重直居中穿入釜体的搅拌轴和位于搅拌轴下部的搅拌桨的搅拌装置。本实用新型采用立式结构,可满足单釜周期性连续生产作业,便于生产协调组织,适合间歇式生产。采用钢衬钛复合材料作为加压釜主体材质,解决了传统钢衬耐酸砖浸出釜的耐酸砖易损坏的缺陷,保证了加压釜生产的压力以及二类压力容器的要求,延长了设备使用寿命。

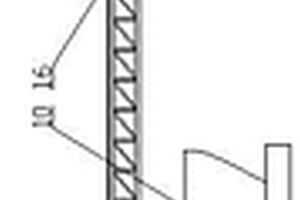

本实用新型公开了一种渣包表层结块破碎装置及其使用方法,属于火法冶金机械设备领域,解决常规的液压、气动破碎设备无法破碎渣包表层结块的问题。本实用新型包括桁架梁、移动座和重锤,桁架梁上设有导轨,移动座上设有行走轮,行走轮行走于导轨上,行走轮由减速电机驱动,移动座上设有悬臂梁和卷扬机,悬臂梁上端安装有定滑轮,卷扬机的钢丝绳通过定滑轮连接重锤。重锤在卷扬机的带动下做上下往复运动,进行破碎作业,移动座以及其上的破碎设备可对多个渣包进行连续破碎作业。

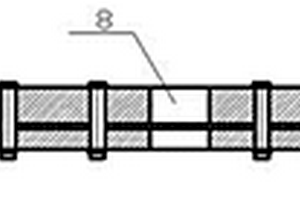

本实用新型公开了一种仓式泵流化板,属于冶金设备领域。其包括上层流化板和下层流化板,上层流化板和下层流化板之间夹设有金属筛网,上层流化板、金属筛网和下层流化板通过若干螺栓整体连接;其中,上层流化板圆周边缘设有密封槽,密封槽内设有密封胶条,该密封胶条与仓式泵泵体连接;上层流化板与下层流化板上外沿相对设有若干均匀排布的钻孔Ⅰ,上层流化板与下层流化板上中心处相对设有钻孔Ⅱ。本实用新型主要针对流化板与仓式泵密封性的要求及物料充分流化的要求,设计密封槽及在上下流化板相对的不同位置钻孔,结构简单,密封效果好,物料的流化效果好,物料运输速度快。

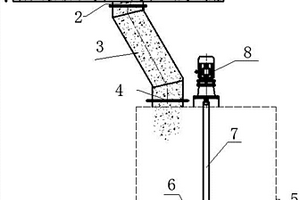

本实用新型属于冶金化工技术领域,公开了一种就地连续处理过滤渣的装置,该装置包括过滤渣渣盘,过滤渣渣盘的底部设有下渣口,下渣口上连接有倒渣溜渣管,倒渣溜渣管的下端连接有过滤渣处理槽,过滤渣处理槽内设有搅拌轴,搅拌轴的下端设有搅拌装置,搅拌轴的上端伸出过滤渣处理槽的顶部后连接有驱动装置。本实用新型使过滤渣通过倒渣溜渣管流入过滤渣处理槽进行处理,实现了过滤渣的连续就地处理,解决了过滤渣长期堆存、不能及时实现渣中有价金属的回收变现和资金占用问题。过滤渣的连续直接处理不仅可以降低操作人员过滤渣装包或来回倒运的劳动强度,而且可以避免过滤渣来回倒运存在的安全风险,降低了运输费用,降低了吨袋使用费用。
本实用新型公开了一种电镍板抓取装置,属于冶金机械设备领域,解决了机械抓取电镍板困难的问题。本实用新型包括吊耳、架体、吸盘组件和夹爪组件,架体悬挂于吊耳下方,夹爪组件位于架体上,吸盘组件包括吸盘体,吸盘体位于架体下方,还包括传感器组件,传感器组件包括探测杆、接近开关和接近开关支杆,接近开关支杆位于架体上方,接近开关位于接近开关支杆上,在靠近接近开关支杆的位置设有探测杆,探测杆穿过架体伸向架体下方,探测杆可相对架体上下滑动,吸盘体底部周边设有泡沫密封条。本实用新型在吸盘体的底部周边设置泡沫密封条,可以吸起表面不平整的电镍板,吸盘与夹爪相结合,稳固牢靠;接近开关与探测杆结合,保证了抓取的准确性。

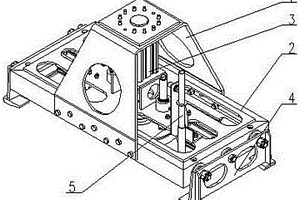

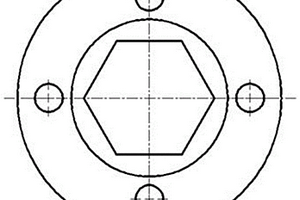

本实用新型公开了一种风管法兰快速拆卸接头,属于冶金设备检修技术领域。该风管法兰快速拆卸接头,主要由可拆卸连接法兰盘的连接端和形状与扳手虎口形状相适配的拆卸端构成,通过台虎钳钳口将风管夹持牢固,将该快速拆卸接头安装至法兰一侧,用销轴固定后使用电动扳手或液压扳手便可快速、省力地将法兰从风管上拆卸下来。本实用新型结构简单,操作方便,可广泛地应用于各种管道上法兰的快速拆卸中。

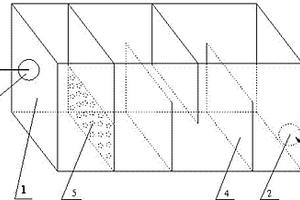

本实用新型涉及冶金技术领域,公开了一种从电解铜粉生产废水中回收铜粉的铜粉收集装置。它包括集粉槽体、安装在集粉槽体内腔中的挡板,相邻两块所述挡板为上下错位设置、左右错位设置,临近所述排液口的所述挡板的下方设有孔板,所述孔板上设有可拆卸的油毛毡或者滤布。本实用新型中的挡板错位设置,能够全方位的将废水中的电解铜粉拦截、沉积,临近排液口的孔板,利用油毛毡或滤布的透水性,将铜粉进行拦截。本实用新型可单独使用,也可将两个本实用新型联接使用,以取得更好的回收效果。本实用新型结构简单,易于加工,投资小,处理能力强,铜粉回收效果好。

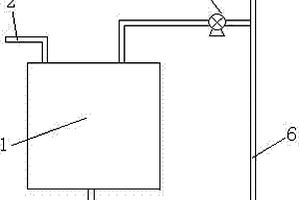

一种给储液装置,涉及一种用于湿法冶金中配液后保证溶液混合均匀的给储液装置。其结构包括一储液槽罐体、储液槽罐体进液管、储液槽罐体出液管,与储液槽罐体出液管相联的输液泵、外排给液管;其特征在于输液泵排液管联接一Y型管,其Y型管的一根设有阀门与外排给液管相联;另一根设有阀门与储液槽罐体相联。本实用新型的一种给储液装置,储液罐或储液槽后要接一个打液泵,在打液泵后接一段Y型管。当溶液配制完成后,关闭通向下道工序的阀门,开启进入储液罐或者储液槽的阀门,同时开启泵,实现储罐或者储液槽中溶液的自循环,以达到自循环混合的目的。
一种反应釜的加热装置,涉及一种用于化工、冶金过程的反应釜的加热装置。其特征在于该装置由下列结构组成:加热水槽—该加热槽为一柱形槽体,在槽体底部设有电加器;在槽体顶端盖的一加热水槽盖;上循环上水管—该水管位于加热槽上端侧壁上,通过法兰与反应釜上部侧壁的加热套进水管相联;下循环回水管—该水管位于加热槽下端侧壁上,通过法兰与反应釜下部侧壁的加热套出水管相联;测温计—该温计固定穿过加热水槽盖,位于加热水槽中。本实用新型的装置结构简单,占空间小,投资少,加热均匀,使用效果良好。

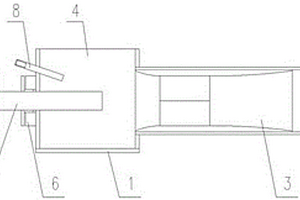

本实用新型提供了一种用于闭路循环使用的管道输送装置,包括吹灰器,所述吹灰器的一端设有吹灰嘴、另一端设有喉管,所述吹灰器的中部设有空腔,所述吹灰嘴的一端插设于空腔内部、另一端露出,所述吹灰嘴露出的一端设有法兰,所述吹灰嘴与吹灰器通过压兰固定连接,所述喉管的另一端设有吹灰管,所述吹灰嘴的上方设有助吹嘴,所述助吹嘴的一端插设于空腔内部、另一端露出。本实用新型用于解决冶金炉窑烟气净化收集后的烟尘进行二次转运或开路堆存时,造成转运成本较高且环境污染的问题,操作简易,实用性强。
本实用新型公开了一种地坑溶液自动收集装置,属于湿法冶金设备领域。该装置包括地坑泵,该地坑泵通过进液管道与地坑相通,通过出液管道与溶液储槽相通;且地坑泵依次与控制器、单片机和数显控制仪电连接,数显控制仪与插入地坑底部的磁性浮球液位计电连接。本实用新型通过磁性浮球液位计、数显控制仪、单片机和控制器的配合作用,实现地坑泵的自动启闭,达到了地坑积液清理回收自动控制和无人值守的目的,增强了地坑积液清理回收的安全性和便捷性。

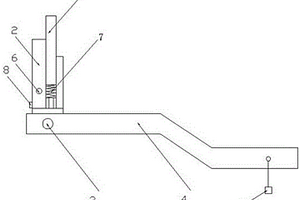

本实用新型属于冶金设备技术领域,具体涉及一种水冷式快速调节皮带刮料器,包括刮料器挡皮、水冷挡皮固定装置和刮料器配重杠杆,所述水冷挡皮固定装置呈前低后高的夹板状结构,并且在后夹板内设有冷却水管,所述刮料器挡皮夹在水冷挡皮固定装置的卡槽内,刮料器挡皮下端连接有设在卡槽内的弹簧,所述水冷挡皮固定装置下端设有焊接在皮带支架上的固定销轴,本实用新型通过杠杆原理,在刮料器挡皮的另一端设置配重杠杆,使得当刮料器挡皮被输送皮带表面磨损后,一方面通过刮料器配重杠杆将水冷挡皮固定装置升起,使得刮料器挡皮时刻紧贴输送皮带表面,当刮料器挡皮被磨损完后,只需拆开螺栓就可更换,更换过程简易,延长了刮料器挡皮的使用寿命。
一种矿浆输送溜槽槽体,涉及一种湿法冶金及化工过程的矿浆输送装置,特别是矿浆输送溜槽槽体结构的改进。其特征在于其结构包括:下槽体—该下槽体结构包括断面的形状为U型的下槽壳,固接于下槽壳两端的溜槽垂前端板和溜槽垂直后端板,溜槽垂前端板和溜槽垂直后端板上固接槽体联接管;上槽盖—该上槽盖为扣合在下槽体上沿上的盖板。本实用新型的一种矿浆输送溜槽槽体,彻底解决了焊接点的泄露,起到了对酸碱的耐腐蚀性,杜绝了矿浆输送时跑、冒、滴、漏等现象,减少了物料损失、减轻了现场环境的污染。操作安全得到了保证,对现场钢结构的腐蚀大为减轻,取得了显著的效果。

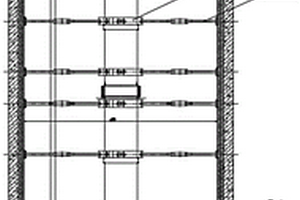

本实用新型公开了一种空气搅拌槽导流筒涨紧装置,属于金属冶炼技术领域,具体涉及湿法冶金中空气搅拌槽技术领域,目的在于解决现有空气搅拌槽导流筒涨紧装置在使用过程中存在调整困难,顶杆过紧易破坏内壁,顶杆过松易脱落,导致空气搅拌槽故障率高,安全稳定性差的问题,包括涨紧套,所述涨紧套的一端螺纹连接有导向杆,所述涨紧套的另一端螺纹连接有顶杆,所述涨紧套两侧的所述导向杆和所述顶杆上分别套设有螺母,所述顶杆远离所述涨紧套的一端为圆弧面,所述圆弧面外部套设有衬胶层。本实用新型具有结构简单,装配方便,安全稳定的优点。

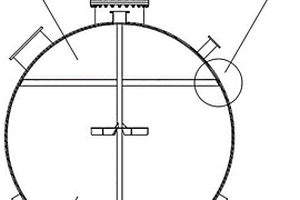

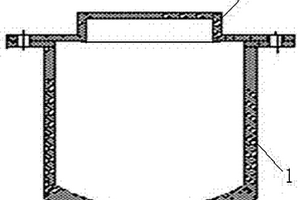

本实用新型公开了一种分区内衬复合氧压浸出反应釜,包括反应釜釜体,反应釜釜体包括外壳体和内衬层,反应釜釜体内设有若干个通过隔板隔开的反应隔室,每个反应隔室中均设有搅拌装置;所述反应釜釜体内部包括液相区和气相区,所述液相区内衬层选用Ti制作,气相区内衬层选用Nb‑55Ti制作,所述液相区内衬层和气相区内衬层的相接处采用Nb‑55Ti合金板焊接,所述外壳体和内衬层通过爆炸焊接的方式相接,所述隔板选用Ti制作。本实用新型可用于氧分压超过0.2MPa的镍、金、锌等硫化矿的氧压浸出工艺,同时兼顾了设备费用的问题,在冶金行业具有很高的推广应用价值。

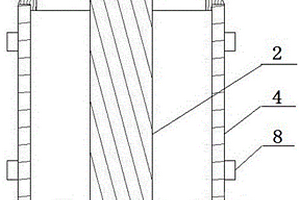

本实用新型属于冶金技术领域,涉及一种组合式空心锭浇铸模具。本实用新型的空心锭浇铸模具由分体的底座、芯棒、冒口盖和筒状模具壳体组成,组装拆卸快速方便,由于采用组合结构,浇铸成型后,通过对各部件的依次拆除,能够快速将空心锭取出,并且取件过程不会对其造成损坏。

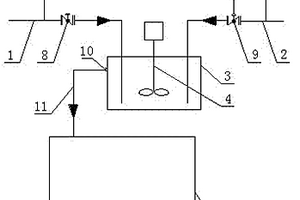

本实用新型公开了一种连续配碱装置,包括烧碱管路和进水管路,所述烧碱管路的一端与烧碱原料泵的出口相连,另一端伸入配碱混合器的下部,所述进水管路的一端与新水管道相连接,另一端伸入配碱混合器的下部;所述配碱混合器中设有高效搅拌器,侧壁上部设有溢流口,所述溢流口通过溢流管与配碱储罐的顶部入口相连。该连续配碱装置,结构简单,占地面积小、投资少;烧碱与水的混合均匀,配碱浓度稳定,配碱量大,适应性强,可以实现配碱工作的精准化和连续化生产,适合于在化工、冶金技术领域的碱液配置技术领域进行推广应用。

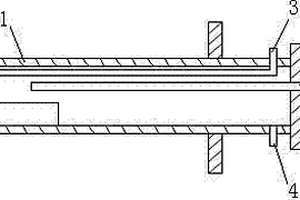

一种能测定内部温度的还原装置,涉及一种冶金过程实验室进行实验用的还原装置。其特征在于其结构包括:还原装置壳体—该壳体为一端封闭、另一端为开口端的设有法兰的不锈钢钢管体;开口端的法兰上联接有法兰盖;在壳体管壁上开有反应气体进入管和排出管;测温热电偶管—该热电偶管为一穿过还原装置壳体法兰盖、位于还原装置壳体内的、穿入热电偶的不锈钢钢管。本实用新型的一种能测定内部温度的还原装置,将测温热电偶设置于还原装置内,保证测温点与反应过程反应的接触,可以较准确地测量还原装置内实际还原时的温度,测定的实验数据真实准确,有效保证了实验效果。

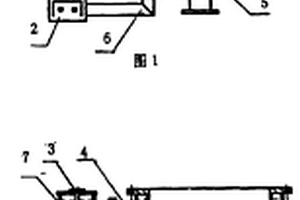

一种立式反应釜卸底部固体残渣的装置,涉及一种化工、冶金过程中立式反应釜卸载固体残渣的装置。该卸渣装置由卸料小车、小车轨道、起升机构、支撑卸料盘等部件组成。本实用新型能够满足立式反应釜底部卸固体残渣操作的需要,具有操作与维护简单方便、安全可靠、使用寿命长、移动灵活、占地面积小等优点。

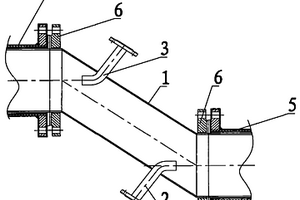

一种带有疏通装置的氯化浸出釜连通管,涉及一种冶金湿法生产中设备的连接,特别是带有疏通的装置氯化浸出釜之间连通的溶液管道。其特征在于该连通管管体为一不锈钢管制成的圆管,其圆管的轴线与所联通的氯化浸出釜的料口管轴线成角度地将两个氯化浸出釜相错联接在一起;且在管体上的上下两侧分别设有穿过连通管管体管壁、由不锈钢管弯制而成的内吹扫管,且位于连通管内的吹扫管轴线与氯化浸出釜的料口管轴线同轴。本实用新型的一种吹扫的连通管装置,解决了金属颗粒物料、残渣等堵塞连通管影响生产的因素,确保了釜内溶液的相互流动,提高了生产效率。
