本实用新型公开了一种固定式阳极炉炉拱结构,属于有色冶金技术领域,包括拱砖组和炉体钢结构,拱砖组包括两个镜像分布的炉拱砖,两个炉拱砖相对的一侧均开设有安装槽,两个安装槽的内壁均开设有限位槽,两个安装槽之间设置有安装块,安装块的外壁开设有销轴孔,销轴孔的内部贯穿连接有销轴,销轴的两端分别与两个限位槽插接;通过安装块和销轴连接拱砖组,进而可快速吊挂安装多个炉拱砖,在高温烟气不断地冲刷阳极炉炉拱时,避免炉供塌陷和炉供砖落入阳极炉内的现象,从而解决了因炉拱塌陷影响阳极炉作业率的问题。
本实用新型公开了一种蒸汽加热消声装置,适用于化工、冶金、纺织等行业利用蒸汽对槽、罐等内的液体介质进行加热时的噪音消除。该蒸汽加热消声装置包括蒸汽管,蒸汽管上设有小孔径喷头,该小孔径喷头前端固定连接消声管,小孔径喷头与消声管之间设有蒸汽缓冲孔,消声管末端设有圆锥形出汽管。该装置降低了蒸汽对槽、罐等内的液体介质加热时产生的空气动力性噪声和振动性噪声,同时缩小了消声装置的体积,安装拆卸方便;另外,消声装置选用耐蚀材料制成,可以满足不同工况使用要求,并提高了装置的使用寿命,达到了降低企业运行成本的目的。
本实用新型公开了一种苛化反应加料量具,属于冶金技术领域,以解决苛化反应釜加料时各种智能料位测定仪器不适宜工况、人工测量效率低的问题。装置包括测量棒,测量棒下部设有至少3个定位杆,测量棒垂直于定位杆形成的平面,定位杆底端与测量棒底端齐平,测量棒从上到下依次设有3个密封的照明装置,照明装置包括互相连接的灯带、电线、开关、电池,其中灯带、电线、电池集成在密闭的透明盒体中,开关设在透明盒体外部。本实用新型针对化工料位测定中的三大难题‑‑泡沫、高温、结晶,反其道行之,在传统的方法上做改进,研发出便于操作观察的测量棒,制作简单,照明装置整体定制成本低,更换简便,操作便捷,观察准确方便,大大提高了作业效率。
本实用新型属于湿法冶金设备技术领域,具体公开了一种用于铜排表面渣处理打磨机,包括平台支架,所述平台支架上表面的两端设置有进料支架和出料支架,所述进料支架和出料支架之间设置有打磨装置,所述打磨装置与电机一连接,所述电机一安装在平台支架上;其可以完全代替手工打磨作业方式,提高作业效率,降低劳动强度,自动化程度高;同时在打磨装置的两端安装了校平装置,在打磨铜排的同时也将其校平了;其在打磨装置的底部设置了废渣物料收集装置,并利用了收尘袋,其避免了打磨时产生的灰尘等废渣物料对操作人员造成伤害以及污染其作业环境。

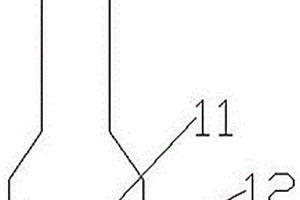

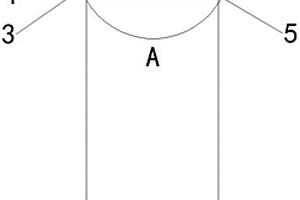

本实用新型公开了一种连接精矿喷嘴的下料溜管装置,属于冶金设备技术领域,包括两个失重计量下料仓和精矿喷嘴,两个失重计量下料仓均位于精矿喷嘴的上方,两个失重计量下料仓的出料口均安装有下料斗,两个下料斗的出料口均安装有变径管,两个变径管的下端均连通有下料管,两个下料管的另一端均与精矿喷嘴的进料口安装,两个下料管呈镜像对称分布,下料斗的中心线与下料管中心线的夹角为夹角A,夹角A的角度为170°;铜精矿分别进入两个下料斗,下料斗中的铜精矿由于重力原因汇聚在变径管处,再通过下料管进入精矿喷嘴,通过设置倾斜状的下料管可使铜精矿缓慢匀速下滑,从而对精矿喷嘴稳定给料。
本实用新型属于火法冶金技术领域,主要用于精馏精炼系统精馏塔,具体涉及一种补塔手动空气喷浆枪。该装置包括磷酸盐灰浆液储罐,压缩空气导管,喷液塑料胶管,喷浆枪头,所述的压缩空气导管通过进气阀与磷酸盐灰浆液储罐连接,所述的磷酸盐灰浆液储罐的上部设有进液导管,所述的压缩空气导管通过缩空气出口阀门与磷酸盐灰浆液储罐连接,所述的喷液塑料胶管通过出浆阀门与喷浆枪头连接,所述的进液导管通过进液阀门与磷酸盐灰浆液储罐1连接。本实用新型是一种操作简单、补塔成功率高、劳动强度低的补塔手动空气喷浆枪。
本实用新型公开了一种锂矿加工废液无害化处理装置,属于冶金技术领域,以解决锂矿加工母液中含有三价砷离子排放危害环境的问题。装置包括前后依次相连接的一次母液槽,三效蒸发器、一次过滤器、除砷槽、压滤机、二效蒸发器、二次过滤器,一次过滤器中设有第一滤布,二次过滤器中设有第二滤布。本实用新型利用碳酸锂在较高温度下溶解度反而小的特性,将母液经三效蒸发器加热蒸发浓缩过滤,提取母液中的碳酸锂粗品,在二次母液中加入双氧水将其氧化,沉淀出来的含五价砷的除杂渣收集,经二效蒸发器蒸发,钾钠混盐析出,蒸发出的水蒸气回收作为洗矿用水;不仅解决了母液外排时三价砷对环境的危害,还将具有经济价值的原料充分回收,值得推广。
本实用新型涉及火法冶金领域,具体涉及为一种烧结机用耐高温防腐蚀型密封板材,包括碳钢板Ⅰ、混合物层、橡胶运输带、碳钢板Ⅱ、螺栓紧固件,所述的碳钢板Ⅰ的上部自下而上依次设置混合物层、橡胶运输带、碳钢板Ⅱ,且通过螺栓紧固件固定,解决了烧结机烟罩、风箱管道等含有高温SO2、SO3腐蚀性气体的工艺设施在生产过程中因高温和腐蚀性气体作用下导致工艺箱体、管道、烟罩内有毒有害烟气容易泄露的问题。
本实用新型公开了一种苛化渣回收处理装置,属于冶金技术领域,以解决存在可回收利用价值的苛化渣直接排放不环保的问题。装置包括浓密机、碳化槽、真空带滤机、母液槽,浓密机内设有刮料趴机,浓密机底部连接有底流槽,底流槽连接有碳化槽的入料口;碳化槽内设有进气管和搅拌装置,搅拌装置连接有电机,进气管末端连接有曝气管,进气管另一端连接有二氧化碳气瓶,碳化槽下部外壁的出料口与真空带滤机的入料口连接,真空带滤机的真空排液罐与母液槽相连接。本实用新型将苛化渣中的碱性物质中和,苛化渣能废渣回用,有很好的经济价值;还能使残存的氢氧化锂转化为碳酸锂,溶解在母液中的碳酸锂再次转入淋洗环节,实现苛化渣的水渣双无害化处理。
本实用新型公开了一种氢氧化锂渣液分离装置,属于冶金技术领域,以解决浓密机沉降效果不好,最终的渣液分离效果不理想,致使浓缩环节工作效率低下的问题。装置一种氢氧化锂渣液分离装置,包括锂液槽、互相连接的苛化釜和一级浓密机,还包括二级浓密机、至少一级的底渣回收浓密机;二级浓密机底部设有二级底流槽,底渣回收浓密机底部设有底渣回收底流槽,底渣回收浓密机连接有水槽,二级浓密机与一级浓密机上部侧壁设置的一级溢流管连通,一级底流槽与二级浓密机入料口连通;二级底流槽与底渣回收浓密机的入料口连通。本实用新型对于整个生产线产品产率的提升和经济价值均有重要意义,值得推广。

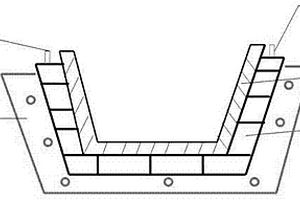

本实用新型公开了一种矿热电炉生产系统的放渣溜槽,涉及冶金技术领域。该溜槽由多段溜槽单元拼接而成,根据炉体及水淬渣池实际情况设计溜槽角度,溜槽切面与溜槽底面呈夹角,溜槽底面与水平面呈夹角,溜槽的凹槽内部设计圆弧形底部,便于渣流动及清理结渣,溜槽外部油保温材料填充。该溜槽能够提高放渣过程中的安全系数,便于清理及更换,保证合金锌粉正常、连续生产。
本实用新型涉及冶金技术领域,其目的在于提供了一种新型矿热电炉喉口液压桶杆,有效解决了现有矿热电炉清理喉口过程中的桶杆损坏率高、劳动强度大、安全系数低等问题,包括中空结构的杆身,所述杆身尾端固定设置有液压组件,杆身前端设置有中空的杆头,杆头前端下表面上设置有刮料板,其有益效果在于:通过采用液压组件来驱动桶杆进行喉口清理,能够自动实现喉口清理,降低了工作人员的劳动强度,同时泄压孔和刮料板的设置,不仅能够有效提高清理效率,还提高了桶杆使用的安全性,降低了桶杆的损坏率,结构简单,使用方便。

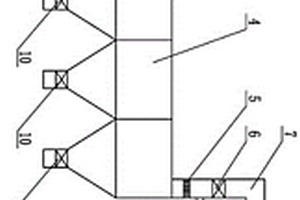

实验室马弗炉焙烧收尘集气装置,它包括马弗炉、集气收尘室、尾气处理装置,马弗炉上端设置有进气管,进气管设有进气管气体闸阀,进气管与集气收尘室相连,集气收尘室设有三个分室,分室由收尘斗和气室组成,收尘斗下部设有取尘口闸阀,集气收尘室出口设置排气管,排气管设有滤布片、排气管气体闸阀及气体取样口,气体取样口上设有气体取样口闸阀,排气管与尾气处理装置相连。本实用新型结构设计合理,通过收集马弗炉焙烧试验过程中产生的烟尘和烟气,可实现实验室火法设备的收尘和烟气收集,完善火法试验研究,在冶金火法试验中应用前景广阔。

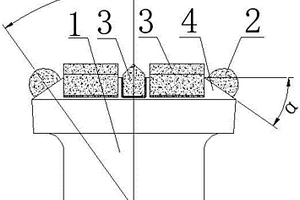

本实用新型公开了一种盾面形钻头,属于冶金炉钻具领域,解决了现有钻头使用寿命低的问题。本实用新型包括钻头体,钻头体顶面沿周向均布有多个合金基座,每个合金基座的顶部均设有盲孔,盲孔中焊接有柱齿合金;从钻头体顶面中心处均匀延伸出多条合金槽,合金槽呈弯曲状,多条合金槽沿相同方向弯曲,每条合金槽中焊接有弯曲状合金,弯曲状合金的形状与合金槽相适配。本实用新型中的柱齿合金和弯曲状合金分别形成冲击式和剪切式破碎相结合的破碎方式,能够准确定位,阶梯式分级进尺,防止开铁口过程中钻头跑偏和移位,将冲击力和破碎任务分解到每一个柱齿合金和弯曲状合金上,提高了钻头上合金的利用率和钻头的使用寿命。
本实用新型公开了一种苛化反应釜,属于冶金技术领域,以解决苛化反应进程中观察不便、污染大的问题。装置包括釜体,釜体内设有第一搅拌装置,釜体下部侧壁设有第一出料口,釜体外壁设有罐体夹套,釜体内还设有至少两个第一挡板,第一挡板沿釜体圆周竖向均布在釜体的内壁上,釜体顶部的入料口上设有加料盖,加料盖顶部中央设有钢化玻璃板,钢化玻璃板中间设有开孔,开孔内上下贯通地安装有转轴,转轴下部设有至少3个除雾刷,除雾刷沿转轴的轴向均布,转轴顶部连接有上固定部,转轴底部连接有下固定部。本实用新型结构简单,定制成本低、安装方便,降低了车间反应物的蒸汽污染,减轻了巡检人员作业强度,防止物料盖烫伤巡检人员,实用性强,值得推广。

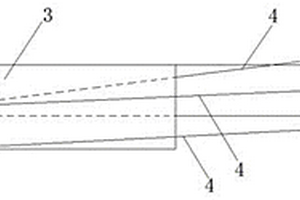

本实用新型属于冶金设备领域,具体是一种沸腾焙烧炉升温点火装置。该装置包括油枪,油枪上远离油枪喷嘴一端设有若干喷嘴螺丝;油枪外周距离油枪喷嘴60‑70mm处套设套管,该套管靠近油枪喷嘴一端端部均布至少2个焊接点,其中任一焊接点位于套管内壁,用于油枪与套管之间的连接,其余焊接点均通过连接杆与喷嘴螺丝固接。且套管内壁一侧与油枪喷嘴外壁一侧焊接,套管内壁另一侧与油枪喷嘴外壁另一侧之间预留间隙。沸腾焙烧炉点火时采用该装置可以达到操作安全、点火成效高、油耗低的目的。

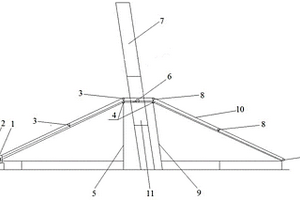

本实用新型公开了一种白银炉炉内外物料转运装置,属于冶金辅助设备领域。其包括倾角与炉墙相当的三角形炉内支架和呈直角三角形的炉外支架,炉内支架和炉外支架由炉墙分隔相背而设,炉内支架远离炉墙的斜边底部、中部及顶部均设有水平托辊,炉外支架的斜边底部设有由电机驱动的双向传动滚筒;炉外支架的斜边中部及顶部均设有槽型托辊,炉外支架的斜边顶部设有回程托辊,转运皮带在双向传动滚筒的带动下,经由水平托辊、炉墙人孔、槽型托辊和回程托辊绕于炉内支架和炉外支架外侧。本实用新型通过炉内外支架、转运皮带和传动装置的共同作用实现炉内外物料的快速转运,提高了白银炉的检修效率,降低了人员工作强度。

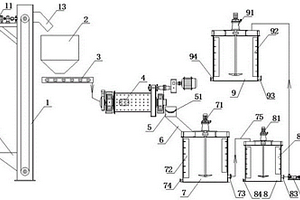

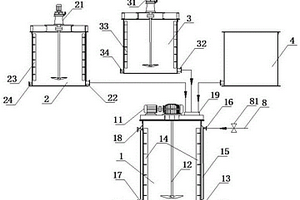

本实用新型公开了一种锂矿石洗矿前端调浆装置,属于冶金技术领域,以解决锂矿石磨矿后粗颗粒均化不完全,影响苛化反应进程的问题。装置包括料仓、球磨机、调浆槽,还包括互相连接的过滤箱和溢流槽,调浆槽设有第二搅拌装置和第二出料口,过滤箱设在球磨机下方,溢流槽内设有第一搅拌装置、至少两个第一挡板,第一挡板沿溢流槽圆周竖向均布在溢流槽内壁上,溢流槽下部侧壁设有第一出料口和第一清渣口,第一出料口高于第一清渣口,第一出料口通过溢流管连接调浆槽的入料口。本实用新型利用锂矿浆中含有可溶性盐的特性,通过加装的溢流槽和高位料槽实现洗矿前矿浆中颗粒的细化,使其更好的满足苛化反应的要求,通过均化矿浆粒度,提高苛化反应效率。
本实用新型公开了一种自热循环式蒸发器除垢装置,属于冶金技术领域,以解决自热循环式蒸发器的料液管道中积垢用化学方法去除不适宜的问题装置包括镐纤、定位环、纤头,镐纤下端与纤头连接,镐纤上活动设有环形的定位部,定位部底部设有环形的卡管部,卡管部外径小于自热循环式蒸发器的各个列管内径,定位部外径大于列管的外径。本实用新型结构简单、取材和制作方便,取代了化学除垢法,在去除积垢时不对列管管壁产生腐蚀,也能避免化学药剂残存在列管中对蒸发浓缩工艺产生影响,更适宜于本领域的自热循环式蒸发器的列管除垢;操作简单,作业进程快,实用性强。

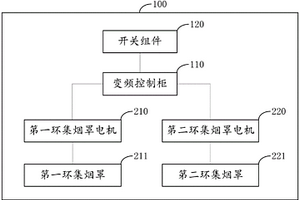

本申请提供一种环集烟罩控制装置,涉及大型冶金设备电气控制技术领域,包括:变频控制柜与第一环集烟罩电机以及第二环集烟罩电机连接,以用于在不同的控制模式下控制第一环集烟罩电机及第一环集烟罩电机的运行状态;第一环集烟罩电机与第一环集烟罩连接并带动其运行,第二环集烟罩电机与第二环集烟罩连接并带动第二环集烟罩运行;开关组件与变频控制柜连接,以用于根据用户的操作控制变频控制柜的控制模式。用户对环集烟罩控制装置中的开关组件进行操作,以改变变频控制柜的控制模式,从而变频控制柜对第一环集烟罩电机以及第二环集烟罩电机进行变频控制,继而带动第一环集烟罩以及第二环集烟罩运行,实现对环集烟罩更准确的控制。

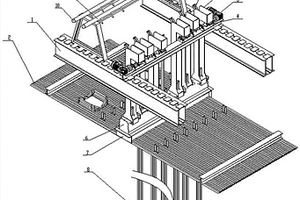

本实用新型属于有色冶金设备技术领域,具体涉及一种用于白银炼铜炉余热锅炉的活动挡烟屏,包括锅炉钢梁和位于锅炉钢梁下方的锅炉辐射室水冷壁,锅炉钢梁为H型钢,对称设置的两个锅炉钢梁上各设有一个减速电机,锅炉钢梁之间设有的中部横梁,锅炉钢梁的中部横梁上安装有曲柄连杆机构,曲柄连杆机构一侧设有型钢组件,型钢组件靠上端部位有一个带座轴承与曲柄连杆机构连接,曲柄连杆机构驱动呈倒“L”型的若干型钢组件绕中部的横梁做不同步的往复运动,本实用新型能防止从锅炉顶棚伸入锅炉辐射室内挡烟屏的组管束间结灰搭桥,能够有效降低司炉人员的清灰劳动强度,提高锅炉系统的生产效率。
本实用新型公开了一种用于石灰‑石膏湿法脱硫的双层捕沫装置,属于冶金化工行业中石灰‑石膏湿法脱硫领域,主要解决沫中所含石灰颗粒较大,容易造成单层SD—B型捕沫装置堵塞的问题,该种用于石灰‑石膏湿法脱硫的双层捕沫装置,包括SD—B型捕沫装置,脱硫塔的中下部内壁上,SD—B型捕沫装置的下方均匀固定若干根支撑梁,支撑梁的上部放置框体组合且布满整个支撑梁的上部表面,该框体组合是由若干个无顶无底的框架组成的框体结构,框体组合用隔挡板分隔成若干条状空间,隔挡板为PP板,支撑梁的上部螺纹连接有压条。本实用新型双层捕沫装置上下相结合捕沫,对单层SD—B型捕沫装置起到很好的保护作用,避免堵塞,影响捕沫效果。

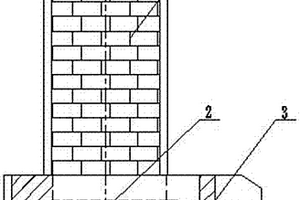

本实用新型公开了一种用于火法冶炼稀散金属的冷凝装置,属于冶金设备领域。其包括冷凝腔体,该冷凝腔体上部通过金属蒸汽导流管连通蒸发炉,底部与储锌槽连通,储锌槽一端密封,另一端部设有放锌口。本实用新型通过对现有冷凝器进行上述结构的改造,可以解决冷凝器由于压力不稳而造成的稀散金属损失,以及冷凝器换热效率低而降低稀散金属回收效率的问题。整个冷凝装置结构简单,成本低廉,具有一定的推广应用价值。

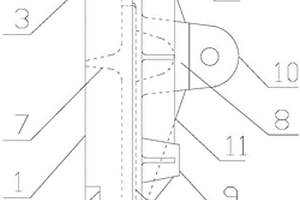

本实用新型公开了一种提升铅阴极片物理规格的平片装置,属于冶金技术领域。包括固定平板和活动平板,所述固定平板和活动平板相对设置在阴极片制片机上,固定平板前侧面上部设置有若干子母扣,固定平板前侧面下部设置有若干加强筋,所述活动平板与固定平板相对侧面上部设置有与子母扣相对应的凹槽,活动平板与固定平板相对侧面下部上设置有与加强筋相对应的凹槽。本实用新型可有效地解决了阴极片上部开口以及下部弯曲的问题,大大提升了阴极片的物理规格,减少电解过程中的短路现象,降低劳动强度,提高产量。

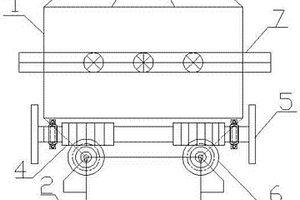

本实用新型公开了一种带防护梁的转炉余热锅炉灰罐,属于冶金设备技术领域,以解决转炉余热锅炉灰罐中蜗轮蜗杆机构受撞击容易变形、带座轴承易损坏的问题。装置包括罐体、底座、翻板、涡轮蜗杆机构、手轮和传动齿轮,涡轮蜗杆机构和传动齿轮安装在罐体外壁,涡轮蜗杆机构和传动齿轮啮合,传动齿轮与翻板通过传动轴连接,翻板安装在罐体内部,涡轮蜗杆机构的一端安装有手轮,涡轮蜗杆机构上方罐体的外壁设有防护梁。本实用新型加装防护梁,防止蜗轮蜗杆机构和带座轴承易受到撞击,避免变形和损坏,大幅减少了灰罐的日常维护及检修工作量,节省检修维护费用和人工,使锅炉有效清灰更有保障。
