甘肃天水有色金属电冶金技术理论与应用

用于高挥发性电解液的电解槽 1124

 0

本实用新型公开了一种用于高挥发性电解液的电解槽，属于冶金设备领域，解决了电解过程中电解液无组织挥发，导致车间环境差的问题。本实用新型包括槽体，还包括围管和多个支管，围管围绕槽体外部设置，多个支管连通于围管和槽体之间，支管排布在槽体两侧，围管通过引风机连接气体收集装置。作业时，开启引风机，可将槽体内的挥发气体收集于围管中并送至气体收集装置，避免电解液无组织挥发，有效改善了现场作业环境。同时，烟气在气体收集装置内冷凝后，可回收至电解槽，降低了电解液损耗。

快速拆卸式气腿 1062

 0

本实用新型为快速拆卸式气腿，是气动凿岩机特别是气腿式气动凿岩机的组成部件。通过用螺栓连接的管座组件和用螺堵固定的气管组件来实现快速装卸内部组件的技术问题。本实用新型由架体组件、外管、顶叉组件、管座组件及内部组件构成，外管左端连接架体组件，右端安装管座组件，外管内部依次装有气管组件、活塞组件、伸缩管组件，伸缩管右端与顶叉组件连接，管座组件由下管座和下管座盖板组成，用螺栓连接固定，拧下螺栓，取下盖板即可，快速取出外管内部组件，气管组件外端用螺堵固定，亦能快速装卸。本实用新型用于各种凿岩作业中钻岩爆破孔，广泛应用在矿山、冶金、铁路、交通、水利及国防石方工程建设中。

转炉洗炉喷头 977

 0

本实用新型属于冶金领域，涉及一种转炉洗炉喷头。本实用新型包括供氧管、设置在供氧管一端的喷头，所述喷头侧壁设置有与供氧管连通的喷氧口，所述喷头呈锥形台形状，所述喷氧口呈圆弧条状设置于喷头的锥面上；本实用新型的喷氧口呈圆弧条状，氧气通过喷氧口喷出后形成扇形氧气流冲刷转炉炉口以及炉膛内壁，使得钢渣凝结层受氧均匀，除渣效率大幅提高。

由多个离子交换柱组成离子交换系统的柱间连接方式 758

 0

本实用新型涉及化工、食品、医药、湿法冶金、水处理行业广泛应用的离子交换技术领域，公开了一种由多个离子交换柱组成离子交换系统的柱间连接方式。该连接主体设备包括由若干个离子交换柱组成的离子交换系统、待净化原液储罐、原液泵和净化液储罐组成，还包括离子交换系统与待净化原液储罐相互连通的排气回收液总管、离子交换系统与原液泵相互连通的待净化原液进液总管、离子交换系统与与净化液储罐相互连通的净化液出液总管、离子交换系统与离子交换柱净化中间液总管相连通；两相邻离子交换柱之间为串联连接；可灵活选择性多柱串联共同使用、选择性单柱单独使用、某柱出现故障和不需要时可跨柱切换使用及其各自的切换连接方式，普适性强。

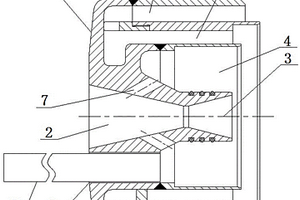

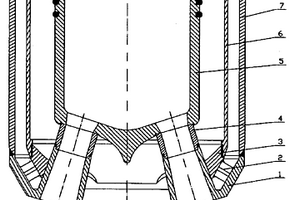

氧枪喷头 1138

 0

一种用于转炉炼钢的锻压组合式氧枪喷头,具有5个喷孔的喷头底部与外管焊接,喷头底部各喷孔具有喷孔扩张段,该扩张段与对冷却水进行导流的盘状分水盘通过盘上通孔相套接,分水盘同时通过螺纹与中管连接;进氧管底面出氧孔的周边与管状喉口段的一端焊接,该喉口段另一端与喷头底部喷孔扩张段焊接。本实用新型的优点是,通过对喷头上述各部分的分别设计与工艺加工,使喷头具备水冷效果好,使用寿命长,冶金效果好的性能。

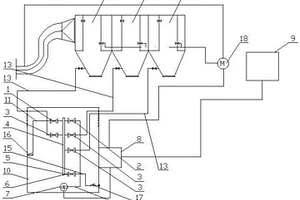

袋式除尘器仓室压力测控保护装置 716

 0

本实用新型公开了一种袋式除尘器仓室压力测控保护装置，属于冶金除尘系统领域，解决了不当的压力值加剧布袋寿命时限的问题。本实用新型包括测量室和PLC，测量室内设有取样监测管，取样监测管上连接有吹扫管道、排空管道、检测管道、以及多个仓室取样管道，仓室取样管道分别与各除尘仓布袋室相连通，吹扫管道上设有进气吹扫阀，排空管道上设有排空阀，检测管道上设有检测阀和压力变送器，仓室取样管道上设有仓室取样阀，进气吹扫阀、排空阀、检测阀和仓室取样阀均采用电磁阀且均与PLC相连，压力变送器与PLC相连，PLC与除尘系统电机相连。本实用新型可自动控制布袋仓室的配套工艺设备装置，起到保护布袋和延长布袋的使用寿命的作用。

自动补偿式电力液压推动器 725

 0

本实用新型公开了一种自动补偿式电力液压推动器,属于低压电器类产品,具有使制动器闸瓦衬垫磨损后间隙自动补偿的功能,由推杆、液压缸、补偿缸、活塞、叶轮和电机等主要零部件组成,结构简单,实施容易,是冶金、矿山和港口等部门中用制动器的一种开闸驱动装置。

电解槽组合式PE塑料盖板 682

 0

本实用新型为一种电解槽组合式PE塑料盖板，是冶金行业电解设备电解槽的组成部分。其目的是完善电解设备，通过盖板使电解槽封闭，防止有毒气体排在工地和大气中，改善工作环境，保障工人的健康和安全。本实用新型的盖板本体包括首端盖板体，中间盖板体和末端盖板体，三者通过搭接边铺满电解槽上口。盖板体由盖板面、加强肋板和把手构成，加强肋板位于盖板面下部，沿盖板面边缘一定距离处圆圈布置，这个距离保证加强肋板外侧面距电解槽内壁有3‑5mm间隙。盖板盖上后其边缘与电解槽上口周边紧密接触，保持密封。本实用新型为电解槽的组成部件，用以在电解槽工作时，盖住槽口，防止有毒气体外泄。

选金用斜槽 890

 0

本实用新型公开了一种选金用斜槽，属于冶金技术领域，以解决磨后矿物或尾矿砂中选别余金时设备成本高，采用成本适宜的溜槽选别时效率低下的问题。装置包括给矿均分槽、槽面，槽面设置在给矿均分槽末端，槽面上设有多个V形的槽沟，槽沟内均设有铁链，槽面底部设有震动电机，槽面两侧设有侧边挡板，槽面末端设有活动挡板，槽面沿矿砂流向倾斜向下设置，其倾斜角度α为5°‑8°。本实用新型结构简单、制作成本低，结合了溜槽、摇床、跳汰机的优点，使用也更加便捷，值得推广。

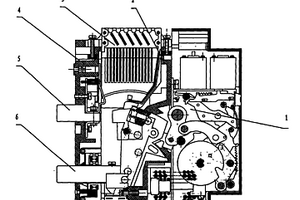

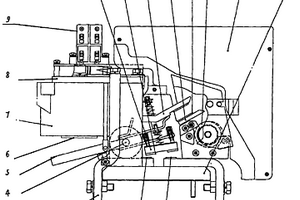

交流接触器 863

 0

本实用新型公开一种交流接触器,是电路系统接触器的一种。目的是提高接触器的热稳定性和电动稳定性,增强灭弧性能,机械强度,延长使用寿命,保证安全,以满足大电流工况的使用要求。接触器包括基座、主触头、操作机构和灭弧室,基座由上基座和下基座构成,主触头有动触头和静触头,动触头多路并联,操作机构为弹簧操作机构,装有储能弹簧,采用五连杆自由脱扣结构型式。动触头的每个极有独立的灭弧室,内装多片灭弧栅片。接触器上可按不同要求加装辅助触头组。接触器安装型式灵活。本实用新型供冶金、轧钢、起重机及风力发电等主力电器设备在大电流工况中接通、分断电路和起动、停止电动机之用。

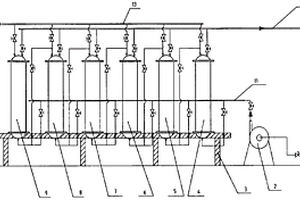

高效离子交换系统 1015

 0

本实用新型涉及化工、食品、医药、湿法冶金、水处理行业广泛应用的离子交换技术领域，公开了一种高效离子交换系统。该系统包括由若干个离子交换柱组成的离子交换装置、待净化原液储罐、原液泵和净化液储罐组成，还包括离子交换装置分别与待净化原液储罐、原液泵和净化液储罐相互连通的排气回收液总管、待净化原液进液总管和净化液出液总管输液管道，两相邻离子交换柱之间为串联连接；待净化原液不仅易于在离子交换装置中进行高效离子交换，而且离子交换柱先经过排空，使得离子交换系统压力稳定，同时回收了排空夹带液；该系统具有多柱共同使用和选择性单柱使用的特点，同时系统结构连续紧凑、设备简单、易于操作、高效、普适性强的优点。

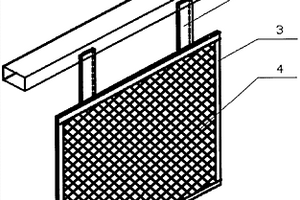

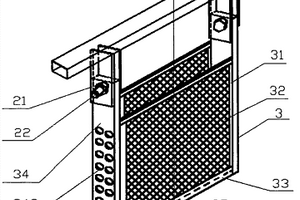

金属废弃物湿法提取回收用的钛网阳极框 889

 0

本实用新型涉及一种金属废弃物湿法提取回收用的钛网阳极框，属于冶金行业电解设备技术领域。该钛网阳极框包含框体、框体上端的导电棒和连接导电棒与框体的导电挂耳组成；使用高纯钛材料制作的钛网阳极框，耐腐蚀，导电性能良好；采用钛包铜导电棒、导电棒和导电挂耳焊接一体、钛网四周走边焊接导电流板、成对导电挂耳由钛螺栓紧紧固定在边挡板的上端左右两边的措施，使得电流密度分布更均匀，导电性能更稳定；主挡板主体由钛网组成，由于钛网的网孔小而均匀，便于电流线和电流密度分布更均匀，电溶效果更好。本实用新型具有结构简单、易于加工、耐腐蚀、操作灵活方便、导电性能好、电溶效率高、适应性强的优点和积极效果。

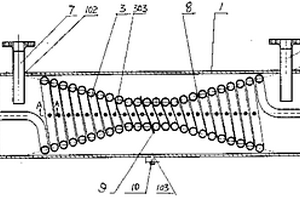

螺旋管式油冷却器 647

 0

本实用新型公开了一种螺旋管式油冷却器,它包括壳体,设置于壳体左、右两端的盖板,其特征在于:壳体内安装有螺旋管,螺旋管的一端设有进油口,螺旋管的另一端设有出油口;进油口与出油口分别与进油管与出油管连接;壳体上设有进水口与出水口,进水口与出水口分别与进水管与出水管连接,螺旋管层与层之间设有缝隙。它体积小、冷却效果好、结构简单、加工方便,它可以广泛应用于冶金、矿山、重型、建材、造纸、电力、化工等机械系统,还可用于稀油润滑站。

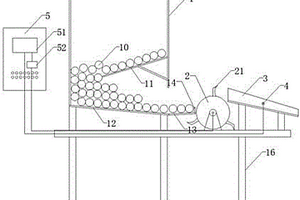

用于金矿的半自磨钢球添加装置 749

 0

本实用新型公开了一种用于金矿的半自磨钢球添加装置，属于冶金技术领域，以解决磨矿作业中一次性添加钢球时磨机负担重、人工作业强度大、矿石粉磨不均匀的问题。装置包括向后依次设置的装球箱、电动滚筒、接球溜槽，装球箱下部侧方位开口，装球箱的底面连接有装球箱钢球滑道，装球箱钢球滑道末端设有限位板，装球箱钢球滑道上靠近电动滚筒的一端设有弹簧翻板；电动滚筒外周设有取球爪；接球溜槽靠近电动滚筒的一端设有开口；弹簧翻板、开口的设置位置与取球爪位置相对应，取球爪工作状态下可自由顶出弹簧翻板并穿过开口。本实用新型结构简单、改装方便、投入成本低；操作快捷。

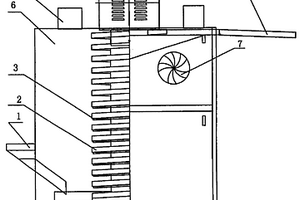

加热型垂直振动输送机 930

 0

本实用新型涉及一种加热型垂直振动输送机,包括机罩、机罩上设置的进料斗和出料口、机罩内设置的激振装置和输送装置,其特征在于:在输送装置的下半部分螺旋盘上增设预热装置,在机罩的上部安装风冷装置。上述预热装置采用电加热管,安装在螺旋盘的背面。上述风冷装置包括冷却风机及引风管。由于增设了预热和风冷装置,使得物料在输送提升的同时进行预热,而后再经过冷却处理,增大了物料表面的硬化层,有效地防止物料在后续工序加工中表面开裂和变形,不但能够缩短产品的生产周期,而且能够提高生产效率、降低生产成本,可广泛应用于医药、粮食、食品、冶金、机械、化工、建材等行业的连续生产线中。

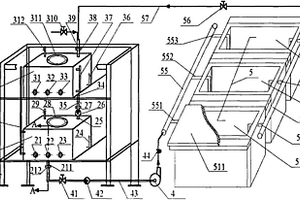

电解槽外循环高效电加热器及其加热系统 767

 0

本发明新型涉及湿法冶金行业一种电解槽加热配套使用的以热水介质电加热器及其加热系统技术领域，公开了一种电解槽外循环高效电加热器及其加热系统。该电加热器及其加热系统包括安装在设备支架上的第一热水箱和第二热水箱，以及置于设备支架右外侧的变频水泵和电解槽组组成，第一热水箱、第二热水箱、变频水泵和电解槽组连成一个完整的水加热‑电解槽组换热的外循环加热系统。原水和电解槽组热交换后的回水首先在第一热水箱中一次加热后，进入第二热水箱内进行二次加热，确保电加热器快速升温和出水温度基本恒定，并且电加热管具有安装和更换方便。该电加热器及其加热系统具有结构连续紧凑、设备简单、易于操作、加热高效的特点。

自带排气系统的PE电解槽及槽内换热系统 670

 0

本实用新型为一种自带排气系统的PE电解槽及槽内换热系统，是冶金行业电解设备的一种。以自带的排气系统和换热系统来进行电解液的加热、冷却和有毒气体的吸收排放问题，从而提高热交换效率，改善工作环境，提高电解精炼工艺水平。本实用新型由电解槽本体、排气系统和换热系统组成，电解槽本体包括槽体、进出液管口、进回水管口和盖板，所述槽体由槽体外壳、保温层、槽钢框架和槽体内壳构成，所述排气系统包括排气入口、排气出口管、排风通道、排液管及阀门，排风通道置于电解槽上部两侧。所述换热系统主体是由多根氟塑料薄壁微管组成的换热管束，换热管束有垂直和水平保护框架、上端保护盖和限位板，其两端分别为进水管和回水进口管和回水管口。本实用新型用于电解精炼提纯金属。

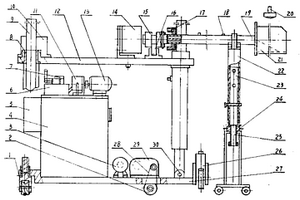

高温还原炉装料出渣机 836

 0

一种新型液压控制的镁冶高温还原炉装料出渣机,属有色冶金领域。它可自动将无包装的原料加入横罐式镁冶高温还原炉中或将废渣从炉中清出。传统的方法是将原料用牛皮纸袋包装后人工用长柄钩铲推入炉中或将废渣从炉中清出,其物耗、能耗和劳动强度大。本实用新型是由液压控制的可在地面两直角坐标方向进退行走的操作车和车上可升降的活动横梁及横梁上顺序联接的液压摆动马达、耐高温的长臂机械手和与炉腔适配的机械手料斗构成。根据需要该机可对不同坐标位置的多个横罐式镁冶高温还原炉自动加料或出渣。

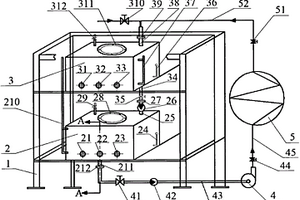

高效电加热器 702

 0

本发明新型涉及一种化工、冶金行业小型换热器或反应釜加热套配套使用的热水介质电加热设备，公开了一种高效电加热器。该加热器包括安装在设备支架上的第一热水箱和第二热水箱，以及置于设备支架右外侧的变频水泵和换热器组成，第一热水箱3、第二热水箱2、变频水泵4和换热器5连成一个完整的水加热‑换热循环体系。原水和热交换后的回水首先在第一热水箱中一次加热后，进入第二热水箱2内进行二次加热，确保电加热器快速升温和出水温度基本恒定，并且电加热管具有安装和更换方便；该电加热器具有结构连续紧凑、设备简单、易于操作、加热高效的特点。

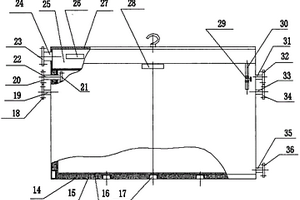

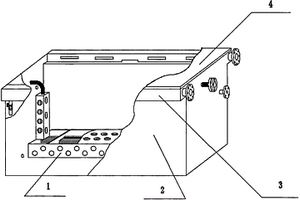

内置换热系统和排气系统的PE电解槽及组合式盖板 682

 0

本发明公开一种内置换热系统和排气系统的PE电解槽及组合式盖板，属于冶金行业的电解设备。通过优选的技术方案来解决电解精炼过程中的废气、毒气的处理排放和生产过程中电解液和换热介质的热量交换问题，从而改善工作环境，提高生产效率。本发明由电解槽本体、换热系统、排气系统和组合式电解槽盖板组成。电解槽本体由槽体外壳、保温层、槽钢框架和槽体内壳构成，换热系统是氟塑料管式换热器，其主体是由多根氟塑料薄壁微管组成的U形换热管束，置与电解槽内。排气系统置于电解槽上部两侧，主体是排风通道，其上设有与电解槽内腔相通的排气入口和排气出口及排液管。电解槽盖板由一组分盖板相互搭接而组成。本发明为电解设备，用于电解精炼金属提纯。

具有钢水检测功能的精炼喷头 862

 0

本实用新型属于冶金设备技术领域，涉及一种精炼喷头，具体涉及一种具有钢水检测功能的精炼喷头。本实用新型包括喷头本体，所述喷头本体内设置有混合室、氧气流道和粉气流道，所述氧气流道和粉气流道分别与混合室连通，所述喷头本体内设置有安装孔，安装孔内插接有钢水感应探头。本实用新型安装孔内插接有钢水感应探头，能够直接对钢水进行检测、精炼作业，使用方便快捷。

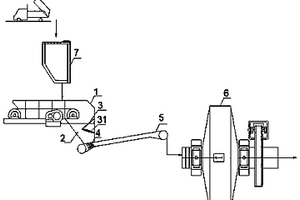

用于给料设备抵抗大块矿石冲击装置 759

 0

本实用新型公开了一种用于给料设备抵抗大块矿石冲击装置，属于冶金技术领域，以解决大块矿石下落中冲击力大损坏皮带输送机、致使停机检修影响工作效率的问题。装置包括依次设置的料仓、重型板式给料机、下料溜槽、皮带运输机，下料溜槽内设有减震钢板，减震钢板下方设有减震弹簧，减震弹簧另一端设置在下料溜槽的一侧壁上，减震钢板向下倾斜设置；皮带运输机的托辊下方设有托辊减震弹簧。本实用新型结构简单、改造方便、成本低，改造后设备运转率大大提高，且降低了设备维修的劳动强度，实用性极强，值得推广。

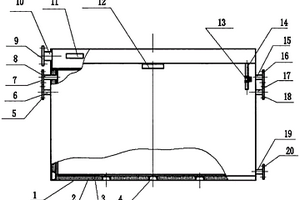

用于电解精炼的环保PE电解槽 1069

 0

本实用新型为用于电解精炼的环保PE电解槽。是冶金行业电解设备。通过排风通道良好的工作，有效的解决了电解过程释放的有毒气体的吸收和排放问题，改善工作环境，满足高纯金属电解工艺的要求。本实用新型的组成包括槽体、槽盖、进出液管口、进回水口、底流管口和排风通道，槽体由外壳、内壳、保温层和槽钢框架构成，槽体上设有进、出液管口，进、回水管口，导电母线进口，排风通道呈长方体，其上设有与槽体内腔相通的排气入口，一端有排气出口管，另一端下部有排风通道排液管及阀门，排风通道沿长度方向悬挂在槽体侧面的阴极和阳极导电母排支撑平面上。槽盖为组合结构，由多块盖板连接而成。本实用新型用作提炼高纯金属的电解槽。

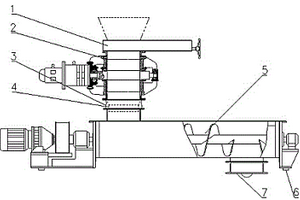

称重式螺旋输送装置 819

 0

称重式螺旋输送装置，属于水泥、化工、冶金、陶瓷、粮食、运输、建材、电力、煤矿等行业散装物料的输送装置技术领域，目的提供一种由进料斗、单向螺旋闸（1）、旋转给料阀（2）和螺旋给料机（5）组成；所述的螺旋给料机（5）的进料口通过软联接（3）设置有旋转给料阀（2），旋转给料阀（2）的进料口通过单向螺旋闸（1）与进料斗相连接的新型称重螺旋输送机，传动简单，经久耐用，密封性好，具有分散物料进行多次少量缓冲效果，旋转给料阀（2）采用太阳翻板结构，从而实现物料封闭式运输。

转动式直流接触器 751

 0

本实用新型为转动式直流接触器,是直流接触器的一种,通过新的结构型式来提高接触器的接通和分断能力及运行的可靠性,以满足现代化机电行业的需求。本实用新型由磁系统、接触系统、灭弧系统和辅助触头组组成,磁系统由磁轭、激磁线圈、衔铁等组成,衔铁和磁系统可绕转轴转动;接触系统由主触头和弧触头组成,主触头有动触头和静触头,为双断点桥式触头,弧触头有动弧触头和静弧触头,为单断点指式触头;灭弧系统有磁吹线圈和灭弧罩,磁轭上方装有辅助触头组。本实用新型广泛应用于机车、电传动轻轨运输、冶金、化工、机械、轧钢等大功率直流驱动领域的电路中,尤其适用于大电流工矿场合远距离接通和分断电路之用。

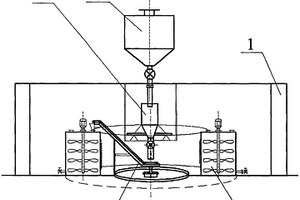

带计量称重仓计量粉料的转向提升输送加料装置 919

 0

一种带计量称重仓计量粉料的转向提升输送加料装置，其目的是在生产过程中准确计量反应粉料并按要求迅速加入反应釜，从而简化生产设备、提高生产效率和精度。其技术方案如下：所述加料装置由设备支架、粉体原料储罐装置、计量仓称重装置、转向提升输送加料装置和反应釜组组成，粉体原料储罐上设有进料口、粉体原料储罐星型卸料器和粉体原料储罐连接软管，计量仓称重装置包括计量仓、磅秤、支撑平台和吊架，计量仓下部有计量仓星型卸料器和计量仓连接软管。转向提升输送加料装置由“之”字型物料提升输送带和转向机构组成，转向机构中设有环形轨道。本实用新型用于化工和冶金生产将粉料计量后按需加入反应釜/容器的加料装置。

不溶性阳极法电解制备高纯金属的钛涂钌网阳极板 862

 0

本实用新型涉及一种不溶性阳极法电解制备高纯金属的钛涂钌网阳极板，属于冶金行业电解设备技术领域。该钛涂钌网阳极板包含钛包铜导电棒、钛涂钌网阳极板、以及连接导电棒与阳极板的挂耳组成；使用高纯钛材料制作的钛涂钌网阳极板，耐腐蚀性极强、导电性能良好、通用普适性强，几乎可满足绝大多数不溶性阳极电解体系中所用的阳极板的要求；使用钛包铜导电棒、阳极板和导电棒通过挂耳焊接成为一体结构、钛涂钌网、导电流板，使得电流密度分布更均匀，导电性能更稳定。本实用新型具有结构简单、易于加工、耐腐蚀、操作灵活方便、导电性能好、电解效率高、适应性强的钛涂钌网阳极板，适用于不溶性阳极法电解制备高纯金属的优点和积极效果。

变压器动稳定状态参数测试仪及诊断软件 1043

 0

变压器动稳定状态参数测试仪及诊断软件属光 机电一体化技术领域之电力系统信息与自动化、数字化状态检 测仪表和电力设备状态检修软件。该产品由测试仪和诊断软件 组成，传统的测试方法存在缺点是：操作烦琐、抗干扰性差， 测量数据重复性差、误差大、不具有自动诊断功能；该产品研 制出一套使用轻便、精度高、功能全并具备有自动检测变压器 动稳定状态及系统诊断软件。创新点是用低电压电抗法在现场 诊断电力变压器绕组变形、铁心松动的变化程度，创立了一套 完整高效的检测与诊断方法，检测精度达0.2级。技术属国内 领先，填补国内空白。用于电力、铁路、石油、冶金等行业电 力变压器的检测与维修。

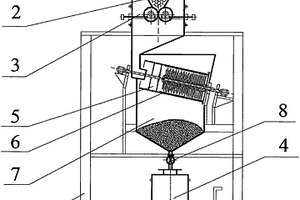

固料简易粉碎装置 814

 0

本实用新型公开了一种固料简易粉碎装置，该装置由设备支架以及安装在其上的初碎装置、旋转筛分装置、细碎装置、密封式细料集料仓和星型卸料器，还包括不安装在其上的带推车的粉料储罐；初碎装置通过下端倾斜出料口与旋转筛分装置相连通；旋转筛分装置与初碎装置相互倾斜装配，初碎装置垂直安装，旋转筛分装置倾斜安装；旋转筛分装置倾斜置于密封式细料集料仓内；细碎装置同轴心置于旋转筛分装置内，二者反向旋转；密封式细料集料仓内设置有旋转筛分装置和细碎装置，其下端圆锥体依次连接有星型卸料器和带推车的粉料储罐。该装置工艺连续紧凑、设备简单、易于操作、粉料微细均匀、生产成本低和适于化工、冶金行业块状较易粉碎的物料的粉碎预处理。

转动式交流接触器 928

 0

本实用新型公开一种转动式交流接触器,是交流接触器的一种。其目的是通过新的结构特点,提高接通和分断能力以及运行可靠性,降低振动和噪音,缩小体积,从而适应现代化工矿企业交流变频场合的使用要求。本接触器由灭弧系统、接触系统、磁系统和辅助触头组构成。灭弧系统采用长静、动弧角引弧窄缝灭弧方式,含有灭弧罩、长静弧角和长动弧角。接触系统的主触头系统为单断点串联磁吹结构,含有磁吹铁芯、静触头和动触头。磁系统含有静铁芯、动铁芯、线圈和转轴。辅助触头置于磁系统上方,有两组或多组。本实用新型用于冶金、化工、机械、轧钢、起重等矿企业的交流变频场合。
