全部
▼
热搜：
933
0
本发明提供了一种利用废渣制备微晶材料的方法，包括如下步骤：1）以石英砂废渣、冶金矿渣、尾矿渣和污泥焚烧灰渣为原料，按照1：1：1：1的质量比进行混合；2）将混合料送入高温熔炉中加热，在1400‑1600℃下熔炼3‑4h后制得玻璃液，水淬处理后获得的基础玻璃；3）将基础玻璃磨细至小于80目，利用陶瓷压力机在单轴压力100 MPa下，将基础玻璃均向压制成长方形样品，然后将样品放入热处理炉中进行热处理，样品经抛光切割后得到微晶玻璃。本发明的利用废渣制备微晶材料的方法：对废渣利用率高，可达到60‑70%。
764
0
一种耐磨、耐高温、耐腐蚀、高硬度合金，其合金成分的重量百分数为：C？1.3～1.8；Cr？19～23；W？13～17；B？2.5～3.5；Si？1～3；Fe≤5.0；Ni？5.0；其余为钴和由熔炼工艺造成的杂质。本发明涉及的钴基合金，可以确保有优良的耐磨耐蚀性能，并具有较低的成本。适用于矿山机械、冶金工业和国防军事等领域。
968
0
本发明涉及一种电热合金材料制备方法，特别是一种改善镍基电热合金性能的方法。本发明采用粉末冶金方法，将高纯镍粉和氧化铈粉末混合在一起，制备中间合金，将中间合金与母合金锭熔炼，利用中间合金中的高熔点、尺寸细小的金属氧化物粒子作为形核中心形成大量晶粒，得到晶粒细小的合金锭，配合后续的热处理、热轧盘条以及多道次拉拔等工艺可以有效的改善合金丝成品微观组织，有效提高合金丝的力学性能、电阻率和使用寿命。
874
0
本发明属于金属铸造技术领域，尤其为合金铸铁缸套铸造方法，该方法包括以下步骤：造型、制芯、合模、冶金熔炼、球化孕育处理、浇注、冷却、开箱。本发明通过采用呋喃树脂砂填置在上箱芯盒和下箱芯盒之间，所形成的缸套内层轮廓空腔和外层轮廓空腔，然后在下箱芯盒形成的缸套内层轮廓空腔中再填置少点的呋喃树脂砂，可使上箱芯盒、下箱芯盒和主体芯之间合模时，能够保证主体芯粘结在缸套内层轮廓空腔中，使得缸套内层轮廓空腔与主体芯之间达到一定的稳定型，当铁水浇入型腔时，可更好的加强了铸件凝固时的补缩，减少缩孔、缩松等缺陷的产生，同时铁水采用孕育剂和球化剂水进行孕育处理，能够进一步保证铸件的球化质量。
909
0
本发明为一种高效节能的铜包铝镁合金导线及其生产方法，由稀土铝镁合金芯线与包覆在所述芯线上的铜层组成，所述铜层与稀土铝镁合金芯线之间是冶金结合，所述铜包稀土铝镁合金导线的配比：镁0.5～1%、硅0.45～0.65%、RE0.2%～0.5%，其余为铝及不可避免杂质。所述的RE为混合稀土元素，通常采用的是铈、镧和钇的一种或几种混合。所述铜包稀土铝镁合金导线直径是2～5mm,所述铜层的体积是该铜包稀土铝镁合金导线的10～20%,所述铜层的重量是该铜包稀土铝镁合金导线的25～35%。本发明的方法的具体步骤如下：熔炼合金液→浇铸与结晶→轧制→包覆焊接→拉丝。
999
0

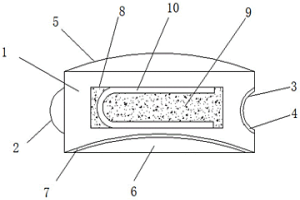

本实用新型属于冶金、化工、建材等焙烧技术领域，尤其为一种回转窑窑罩用高强保温纤维砖，包括耐热纤维砖本体，所述耐热纤维砖本体一侧设有凸出连接件一，所述耐热纤维砖本体另一侧设有连接凹槽一，所述连接凹槽一内壁贴覆有热熔胶一，所述耐热纤维砖本体顶部设有凸出连接件二，所述耐热纤维砖本体底部设有连接凹槽二；通过设有耐高温隔热布、热熔胶一与热熔胶二，可以在砖与砖连接后通过高温使热熔胶一与热熔胶二融化，填满连接处，能够增加砖与砖连接的密封性，提高了保温性能，耐高温隔热布可以阻止热量通过耐高温纤维砖传送到外壳上，防止热量流失，提高保温性能，为人类的使用提供极大的便利。
867
0
从含锗光纤废料中回收锗的方法，涉及废料回收技术，属于冶金化工技术领域，具体涉及从含锗的光纤废料中回收锗的方法。先将含锗光纤废料进行球磨粉碎，取粉碎后细料进行依次进行加碱焙烧、浸出、固液分离、沉锗和锗的富集步骤。本发明收率高、工艺操作简单、设备投资小、生产成本低、不产生二次污染。
1118
0
本发明公开了一种铸铁机用脱模剂的制备方法，属于冶金铸造用脱模剂技术领域。本发明的步骤为：按质量比称取大豆油15~17份和膨润土17~19份混匀得混合物A；按质量比称取高炉瓦斯泥20~25份，烧结机头电除尘灰10~13份，炉前矿槽除尘灰16~23份，混匀后将其在600~800℃的温度下焙烧30~35分钟，得到混合物B；按质量比称取石灰石5~7份，氧化铝9~10份，白云石11~15份，氧化锆3~5份，铁红环氧酯底漆7~8份，并加入混合物B中混匀，得混合物C；将混合物C与混合物A混合得到混合物D；将混合物D与水800~1000份混合，并搅拌均匀，即得脱模剂。本发明制备得到的脱模剂能够有效地附着在铸模的内表面上，铸出的铁锭表面光滑。
775
0
本发明公开了一种利用污水厂污泥制备陶粒的技术。将污泥、粉煤灰、粘土按照一定比例混合均匀，然后粉碎过筛，加水混匀，制成生料球、烘干，将干燥后的生料球于一定温度下预热一定时间，然后焙烧、冷却，即得污泥陶粒，可以取代普通砂石配制轻集料混凝土，具有密度小、强度高、保温、隔热、抗震性能好的特点，在建筑、环保、冶金、化工、石油、农业等部门有着广泛用途。
740
0
本发明公开了一种用废易拉罐制取铝粉的方法。其主要技术方案是利用废易拉罐为原料经焙烧和机械破碎,风选等工序,制取金属铝粉,制得铝粉的粒度少于1.5mm,适用于作冶金金属垫还原剂。
1061
0
本发明涉及一种气基竖炉用钒钛磁铁矿氧化球团的制备方法。所述方法包括步骤：准备钒钛磁铁矿和复合添加剂；向钒钛磁铁矿中配加0.8～1.5wt％的复合添加剂，均匀混合得到混合物料；将混合物料润磨、造球，得到钒钛磁铁矿生球；钒钛磁铁矿生球经干燥、预热、焙烧处理后，得到钒钛磁铁矿氧化球团。本发明制备的钒钛磁铁矿氧化球团品位较高，还原性、低温还原粉化、还原膨胀等热态冶金性能均有所提升，有价元素的回收率高，在气基竖炉中进行还原冶炼时，可有效解决气基竖炉中料层透气性差、生产效率低的问题。
1037
0
本发明公开了一种抑制和降低海砂球团矿还原粉化的方法及其专用系统。所述方法包括：将海砂矿磨细，得到海砂矿粉；将海砂矿粉与膨润土混合均匀得到混合料；将混合料在造球机中制成生球团；将生球团焙烧，得到球团矿；其中，将混合料在造球机中制成生球团时，在生球团长大过程中加入硼酸水溶液作为造球用水。本发明进一步公开了实现所述方法的专用系统。本发明利用硼酸低熔点的特性，降低液相形成温度，增加球团矿中铁酸钙含量，大幅降低磷铁矿球团还原温度，从而改善磷铁矿球团还原过程中的冶金性能，抑制高温条件下严重粉化，有效解决了海砂矿高炉冶炼中还原粉化严重的问题，大幅降低能耗，改善炉况，提高经济效益。
1016
0
本发明公开了综合利用硫酸渣和赤泥的方法。该方法包括：将所述硫酸渣和所述赤泥与还原剂进行混合处理，以便得到混合物料；将所述混合物料进行焙烧处理，以便得到还原铁产品；以及将所述还原铁产品进行分离处理，以便得到铁粉。利用本发明的方法，综合利用赤泥和硫酸渣两种冶金固废资源，获得指标良好的铁产品。
1030
0
本发明公开了制备气基竖炉用氧化球团的方法和系统，其中，方法包括：将铁精矿粉、硼镁添加剂和淀粉进行混合，以便得到混合物料；将所述混合物料进行润磨和造球，以便得到混合球团；以及将所述混合球团进行焙烧处理，以便得到所述气基竖炉用氧化球团。采用该方法制备得到的氧化球团具有优秀的强度、透气性和高温还原性等冶金性能，适用于供给至气基竖炉使用，且制备方法简单，成本低，特别适合规模化生产。
877
0
本发明公开了一种用于精细颗粒磁性氧化铁粉制备方法，涉及冶金技术领域，选用经氧化处理后的轧钢酸洗铁泥为基料，利用稀酸液对铁矿粉进行浸泡并充分反应，然后进行固液分离，完成焙烧后，向毛坯通入温度不大‑5℃的低温氮气氛围中降温，直至毛坯温度与环境温度一致为止，将经过冷却后的毛坯利用研磨设备进行研磨即可得到成品，本发明提供一种用于精细颗粒磁性氧化铁粉制备方法，方法简单，生产效率高，原料来源广泛，且成本低廉，可灵活满足于工业生产的要求，且环境适应能力强，同时制备出的氧化铁纯度高，其纯度至少可达到99.9％以上，从而可有效的满足多种氧化铁磁体生产制备的需要。
833
0
本发明公开了一种气基还原处理赤泥的方法。该方法包括如下步骤：准备赤泥粉；将赤泥粉与CaO和水混合后制成第一球团；将第一球团干燥后焙烧成氧化球团；将氧化球团送入气基竖炉内还原，得到金属化球团；将金属化球团冷却、破碎、润磨，然后再进行磁选，得到磁性物和磁选渣；将磁性物用于炼钢。本发明采用气基竖炉还原赤泥，无需冶金焦炭，不消耗焦煤，工艺流程短，省去了焦化步骤，降低了系统的能耗，且减少了污染物的排放。本发明的工艺简单，适宜大规模的工业化生产。
本发明属于真空冶金技术领域,是一种涉及锶、钡等氧化有色金属的工业化生产工艺技术和设备。其工艺技术特征是可按用户不同质量要求及客观条件,选用其富矿、碳酸盐、硝酸盐或氢氧化物来作为冶炼原料,经高温焙烧和隔湿冷却粉碎后,配加适量还原剂、催化剂,混匀后压制成团块或饼块,再放入特殊材质和结构的卧式或竖式电热真空还原炉罐中,制得所需纯度的结晶状金属,接着在同还原炉罐相联结的熔铸设备中,或在专门设置的可抽真空充氩的特殊结构熔铸电炉中,将其熔铸成金属锭 。
723
0
本发明公开了一种用转底炉处理电炉初炼除尘灰的方法，属于冶金生产转底炉工艺技术领域。所述方法包括步骤如下：按重量分数计，将25%~33%的电炉初炼除尘灰、39%~61%的其他除尘灰、15%~20%的转炉污泥和4%~5.5%的粘结剂进行配料，再依次进行混料、加湿、成球、干燥、转底炉焙烧还原步骤，得到金属化球团，其中所述其他除尘灰包括高炉矿槽除尘灰、高炉出铁除尘灰和焦化除尘灰中的至少一种；所述配料中Zn的重量分数低于6%；所述转底炉的耐材浇注料中包括重量分数大于等于50%的刚玉。本发明能够高比例处理电炉初炼除尘灰，同时不影响转底炉耐材的使用寿命，从而防止了电炉灰带来的污染问题和影响高炉运行的Zn富集问题。
1090
0
一种涡轮增压器涡轮扇的高精度制备工艺，属于高性能预拉伸铝板带及铝焊丝、大型复杂截面、中空超薄壁型材、大型锻件、高精度管（棒、丝）材等高端产品的精深加工技术领域，包括：转轴毛坯料‑镦粗‑打磨抛光形成转轴粗坯料‑转轴粗胚料送入粉末冶金烧结炉中进行焙烧‑通过铣削在转轴粗胚料的表面形成涡轮扇叶基体‑通过模具的加工可制成弧形叶片‑通过抛光处理可制得涡轮扇。本发明的涡轮增压器涡轮扇的高精度制备工艺，通过此工艺形成的涡轮扇减少涡轮迟滞的发生，并增加其燃油效率；此工艺过程，免去了很多重复性工序，提高了工作效率，使得加工完成的涡轮扇的加工精度得到了充分的保证，增加涡轮扇的使用寿命，具有很高的市场应用前景。
714
0
本发明公开了制备粒铁的系统和制备粒铁的方法。其中，制备粒铁的系统包括：化渣装置、粒化器、还原焙烧装置、磁选装置和重选装置。该系统以熔融铜渣为原料，解决传统高温铜渣需水淬冷却或缓冷后才能继续进行处理的难题，制备得到高品位的粒铁和氧化锌粉尘，系统的热利用率高。并且，在化渣装置上设置添加剂入口，在加热处理前即向高温熔融铜渣中加入添加剂，通过搅拌器的搅拌可使熔渣均质化，直接调整铜渣的内部结构和化学成分，提高铜渣的冶金性能，再经高温粒化处理，即可为转底炉直接还原提供高热量粒化铜渣原料，省去了造球、烘干和球团预热等工艺，缩短了转底炉的还原时间、减少了转底炉的能耗。
1009
0

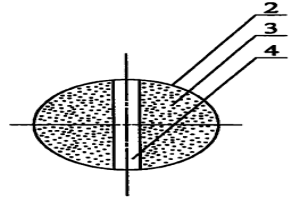

本实用新型涉及一种脱氧球装置,具体地说是用于熔炼炉底部,使钢液达到充分脱氧,属于冶金、铸造行业技术领域。其主要插杆插入脱氧球,在脱氧球内装有脱氧剂。脱氧球壳体采用金属管制成。在脱氧球的断口垂直方向制成直孔。本实用新型结构简单、紧凑,合理;在2T以下熔炼炉里操作容易,脱氧更加彻底,吸收率更高,脱氧剂的用量为0.15-0.25%;产品没有气孔、夹杂物,组织致密,钢液更加洁净,质量明显改善;费用低廉,成本大大降低,可省去喂丝法脱氧剂的用量的20%,可省去表面撒入法脱氧剂用量的43%;制作方便,只须小吨位冲床和简单模具即可大批量专业生产。
704
0
本发明涉及金属材料领域，尤其是一种合成低温稳定中间相的方法；包括以下步骤：1）根据低温稳定中间相计算预测，确定该中间相的成分、稳定存在的最高开尔文温度Ts；2）按中间相的成分，用元素块体组合、或粉末混合压实制成预制坯；3）在<0.99Ts的温度进行上述预制坯的剧烈剪切变形，在预制坯内部下入高密度晶体缺陷等，一方面提高扩散速度，另一方面提高预制坯储存能，促进中间相形核；4）在<0.99Ts的温度对变形后的预制坯进行0.1~500小时的退火，使中间相长大。本发明的中间相制备不经过传统冶金的熔炼、凝固过程，不会因为凝固过程出现相图中对应的高温稳定相而阻碍低温稳定中间相的形核和长大，把中间相的设计和制备从传统冶金方法的限制中解放出来。
1062
0
本发明涉及冶金技术领域，具体涉及一种五元钛合金非蒸散型吸气剂的制备方法，通过按重量份配置锆、钒、钛、铁和锰；将配置的锆、钛和铁投入真空熔炼炉，进行真空加热直至化为液态，得到第一熔料；将配置的钒和锰投入真空熔炼炉与第一熔料混合，继续进行真空加热直至钒和锰化为液态，得到第二熔料；将第二熔料冷却成合金锭，并将合金锭压碎成合金颗粒；将合金颗粒投入真空球磨机研磨成合金粉；将合金粉压制成一定形状或压入载体，形成吸气剂，所形成的吸气剂在400℃以下的温度就可以进行激活，解决了现有的非蒸散型吸气剂需要较高的温度进行激活，浪费能源的问题。
958
0
本实用新型涉及冶金领域,具体涉及一种铅冶炼反射炉。所述铅冶炼反射炉,包括在单一空间内的燃烧室和熔炼室,所述燃烧室位于熔炼室的上部,所述燃烧室的上部有烟道,下部设有渣坑,该燃烧室的尾部有渣孔;所述燃烧室的前端依次连接有煤粉喷射器、造粉器、运送带和粉碎机。所述燃烧室、煤粉喷射器、造粉器、运送带和粉碎机的位置依次由低至高。由于本实用新型将层状燃烧改变为悬浮燃烧,燃烧较充分,热效率高,能耗低,燃烧后的渣子通过渣坑进入渣孔,然后掏出;另外由于本实用新型燃烧室、煤粉喷射器、造粉器、运送带和粉碎机的位置依次由低至高,减少了动力损耗。
972
0
本发明公开了一种复合BN合金粉末及其制备方法和应用，该复合BN合金粉末由内核为不规则形状的立方氮化硼，外壳为Ni基合金粘接相的复合颗粒组成。所述复合颗粒中，立方氮化硼质量占40～80％，Ni基合金粘结相质量占20～60％。其制备方法为：按照粘接相合金质量组成，将原料熔炼后雾化制得Ni基合金粉末，再与高纯BN粉末球磨混合，经热等静压制得Ni基合金－BN金属棒材，经感应熔炼真空气雾化制得复合结构球形合金粉末。本发明的复合合金粉末可通过热喷涂，粉末冶金，热等静压等制备高含量BN基的耐磨耐蚀涂层和机械零部件。
644
0
本发明涉及金属表面改性领域，提供一种抗氧化导电尖晶石涂层的制备工艺，步骤如下：将Co金属粉末和Mn金属粉末混合均匀后进行熔炼，然后将熔炼好的CoMn合金退火，清洗干净作为沉积电极材料备用；将制备的沉积电极，作为沉积过程中的阴极，金属作为基体材料，在惰性气体保护下，在金属表面进行电火花沉积，即生成一层CoMn合金涂层；将制备的CoMn合金涂层在空气气氛中加热预氧化，即可在CoMn合金层表面形成CoMn尖晶石涂层。本发明可以精确控制合金原子比，电极的导电材料溶渗进金属工件表面，形成合金层，制备出的涂层与基体具有冶金结合的特点，结合力强，并且该涂层形成尖晶石相能够满足SOFC金属连接体的防护需要。
1085
0
本发明提供一种γ‑TiAl预合金气雾化制粉电极棒及其制备方法，属于粉末冶金领域。本发明采用铝粉、海绵钛、微量元素粉、铝铌合中间合金、铝鉬中间合金和铝锰中间等按比例成批次制备小合金包，通过电极压制，能够制备致密度高，满足熔炼要求的TiAl柱形电极坯料。采用真空自耗炉熔炼制备γ‑TiAl合金二次铸锭，通过真空自耗凝壳炉或水冷铜坩埚感应炉制备γ‑TiAl电极棒毛坯，利用热等静压技术闭合电极棒毛坯缩松缩孔等内部缺陷，经过机加处理解决电极棒尺寸精度问题。
中冶有色为您提供最新的江苏有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月13日 ~ 15日
2024年12月13日 ~ 15日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
