内蒙包头有色金属火法冶金技术理论与应用

耐烧蚀钼合金及其制备方法 1021

 0

本发明公开了一种耐烧蚀钼合金，包括以下重量分数的组分：CrCoNi合金0.1～1％、LuO₂0.2～1％、Si 0.01～0.2％，余量为Mo；其中，CrCoNi合金中Cr、Co、Ni的质量占比分别为：Cr 30～36％、Co 30～36％、Ni 30～36％。本发明将CrCoNi中熵合金粉体、氧化镥‑硅作为添加成分应用于钼合金的制备，球形CrCoNi中熵合金粉体为单相固溶体，可有效促进材料基体致密化烧结，显著提高材料韧性，降低粉末冶金烧结温度，并解决了钼基材料韧性差核心技术难题；LuO₂‑Si的添加可实现弥散强化及固溶强化，LuO₂‑Si原位反应相大幅提高材料的抗高温蠕变能力，添加相的协同强化显著提高材料耐烧蚀性及高温力学性能。

制备铝基合金粉体材料的方法 961

 0

本发明公开了一种制备铝基合金粉体材料的方法，包括以下步骤：提供熔融金属或合金液体的步骤，利用快速运动的气体冲击的方式，将所述的熔融金属或合金液体破碎成金属液滴的步骤，将该金属液滴冷凝成为固体粉末的步骤，其中，该金属液滴比所述的熔融金属或合金液体细小。本发明得到的铝基合金粉体化学成分均匀、非晶态组成比例高、颗粒细小、颗粒分布区间小、形状规则、氧含量低、成粉率高。适用于制备粉体原材料的工业化生产，为粉末冶金制备大块铝基合金和冷喷涂制备非晶态铝基合金防护镀层提供粉体原材料。

稀土铝——镁合金永磁材料 673

 0

本发明涉及永磁材料，特别是稀土铝——镁合金 永磁材料。特点是：将Al－Mg合金、稀土NdFeB永磁材料分 别熔炼，雾化制粉，Al－Mg合金粉末粒度－200目以下，NdFeB 粉末粒度1～10μm，混匀、充磁－预压，真空预烧结，热压 成型。参数：真空度2×10－2～ 1×10－3pa，压力200～350Mpa， 温度350～620℃，时间3～6小时。该稀土金属永磁性相，弥 散均匀分布在Al－Mg合金基体α(Al－ Mg)相中，稀土Al－Mg合金磁特性粒度1～10 μm，NdFeB雾化粉末 Nd2Fe14B磁晶100～200mm，稀土Al－Mg合金磁特性：剩磁5～ 6KGS，内禀矫顽力7kOe以上，磁能积(BH) m6～7MGsOe，超过铁氧体约一倍。复合磁性 材料密度3～4g/cm3，比重小， 重量轻，抗氧化，抗腐蚀性强，导电、导热性好，可加工等特 性，对吸收电磁波宽频段有显著吸收屏蔽和抗雷达波跟踪隐身 材料技术效果。

镨钕氧化物的制备方法 702

 0

本发明涉及一种镨钕氧化物的制备方法,属于稀土湿法冶金领域。目前通用的萃取分离工艺的La/Ce、Ce/Pr两段分离简化为La/Pr一段分离,从两段分离需要的120级分离缩短为一段分离的20级分离,使进入萃取分离的原料中的镨钕含量从22%左右提高到44～46%。本发明用是一种从氟碳铈精矿、混合碳酸稀土及混合稀土氢氧化物中生产镨钕氧化物的短流程方法。其技术特征是:原料先进行氧化提铈,然后采用无铈氯化稀土原料进行萃取分离。采用该短流程生产镨钕氧化物,成本降低20%以上,生产率提高1倍,镨钕氧化物的纯度为99～99.9%,同时也可得到纯度≥95%的氧化铈。

锤式破碎机的耐磨锤头及其制备方法 1032

 0

本发明一种锤式破碎机的耐磨锤头及其制备方法，包括锤头的端部和锤头的柄部，其特征是：锤头的端部是高铬铸铁，其成分按重量百分比为：C：2.40%~3.20%、Si：0.30%~1.50%、Mn：0.50%~2.0%、Cr：12.0%~18.0%、P：≦0.10%、S：≦0.06%、Ce：0.04%、V：0.10%~0.20%、余为铁；锤头的柄部是中碳低合金钢，其成分按重量百分比为：C：0.30%~0.50%、Si：0.30%~1.0%、Mn：0.70%~1.5%、Cr：1.0%~3.0%、Mo：0.15%~0.25%、P：≦0.04%、S： ≦0.04%、余为铁；利用消失模空型铸造液－液双金属复合耐磨锤头，通过控制浇注程序，制备出一种界面为冶金结合的双液－双金属复合锤头。锤头柄部材料为中碳低合金钢，锤头端部材料为高铬铸铁。在制造成本不变的情况下，其使用寿命较传统高锰钢锤头可提高2～3倍。

含K₂O、Na₂O、F铁精矿配加高镁复合粘结剂制备球团矿的方法 968

 0

本发明公开了一种含K₂O、Na₂O、F精矿配加高镁复合粘结剂制备球团矿的方法。本发明提供的方法采用高镁复合粘结剂配合铁精矿制备的镁质球团矿在较高的MgO含量的情况下，其还原膨胀性能、软熔滴落性能、高温还原性等冶金性能均能满足高炉生产需要，可以克服目前通用的镁质添加剂存在球团矿品位和高炉产质量低的缺点，并且无需再配入膨润土。

AB5型稀土系储氢合金冶炼废渣回收利用的方法 661

 0

本发明涉及一种AB5型稀土系储氢合金冶炼废渣回收利用的方法,属于稀土冶金。本发明以AB5型稀土系储氢合金冶炼废渣为原料,采用水浴富集-渣金熔分两步法或水浴富集-还原扩散-渣金熔分三步法回收合金。依据AB5型稀土系储氢合金成分要求,以回收的合金为原料,配入其它纯金属或合金,冶炼为成分合格的AB5型合金,用作镍氢电池生产的负极合金材料。该工艺流程短、工艺简单、成本低,回收效率高,回收的合金得到了循环利用。

高炉热风炉用炉箅铸造工艺 650

 0

本发明涉及一种高炉热风炉用炉箅的铸造工艺,属于冶金铸造技术。本发明采用整体砂箱,带有四周边半孔的木质实样和带有四周边半孔的金属模板组成整体实样,与活动金属芯头配合造型,靠模垂直起样,下芯头型腔与多孔薄铁皮上盖共同定位芯子,确保箅孔间距公差的精度要求。炉箅造型和薄铁皮上盖用砂均为一般粘土砂,芯子采用树脂砂,合理使用材料。其优点是只需通过铸造工序就能生产出满足高精度要求的炉箅子,不需加工钻孔,降低了生产成本,保留了箅孔内表面的铸造黑皮,可防氧化和耐高温,从而延长了炉箅的使用寿命。

由白云鄂博共伴生原矿混合稀土制成的稀土永磁体及其制备方法 722

 0

本发明涉及一种由白云鄂博共伴生原矿混合稀土制成的稀土永磁体及其制备方法，所述稀土永磁体的成分如下式所示：(PrNd)x(MM)y(Fe1-aAa)zB，2≤x+y≤2.5，11≤z≤14，MM为白云鄂博共伴生原矿混合稀土。所述稀土永磁体可利用粉末冶金工艺、快淬-热压热变形工艺实现。本发明提出利用白云鄂博原矿混合稀土开发出新型资源节约稀土永磁体替代传统的稀土永磁体，具备价格低廉、减少环境污染的优点，所得磁体的磁能积范围在25~45MGOe，能够很好地填补铁氧体、SmCo稀土永磁体的适用范围空白。

白云鄂博钾长石精矿制取高纯碳酸钾和高纯氢氧化铝的方法 1067

 0

本发明涉及一种白云鄂博钾长石精矿制取高纯碳酸钾和高纯氢氧化铝的方法,属于湿法冶金领域。本发明利用白云鄂博富钾板岩分选的纯度大于95%的钾长石精矿为原料,采用石灰烧结、分步浸出法,制取高纯碳酸钾和高纯氢氧化铝的新工艺。碳酸钾纯度大于99%,回收率大于90%,氢氧化铝达到国家一级标准,回收率大于85%。本发明工艺简单、易于工业化生产,具有很好的经济效益。

白云鄂博共伴生原矿混合稀土永磁材料及其制备方法 666

 0

本发明涉及一种由白云鄂博共伴生原矿混合稀土制成的稀土永磁体及其制备方法，所述稀土永磁体的成分如下式所示：MMxFeyAzB，2≤x≤2.5，11≤y≤14，0≤z≤0.6，MM为白云鄂博共伴生原矿混合稀土，A为纳米辅合金，包括Nd、Pr、Al、Cu元素中一种或几种。所述稀土永磁体可利用粉末冶金工艺、快淬-热压热变形工艺实现。本发明提出利用白云鄂博原矿混合稀土开发出新型资源节约稀土永磁体替代传统的稀土永磁体，具备价格低廉、减少环境污染的优点，所得磁体的磁能积范围在20~40MGOe，能够很好地填补铁氧体、SmCo稀土永磁体的适用范围空白。

铝电解用微膨胀阴极糊 886

 0

本发明是针对传统的阴极糊料,在电解槽焙烧启动时,糊料本身收缩造成裂纹而研制的一种微膨胀性(且膨胀系数可控制)阴极糊。用该糊代替传统的收缩型底糊,由于糊料接触紧密,无裂纹,电解槽槽底电压降降低,槽寿命延长,是一种理想的阴极结构材料。

利用多种工业固体废弃物制备微电解填料的方法 763

 0

本发明属于一种制备微电解填料的方法,具体涉及多种工业固体废弃物综合利用的处理方法。本发明是针对现有的微电解填料存在的缺陷,提供一种区别于现有的微电解填料的利用多种工业固体废弃物制备微电解填料的方法。本发明充分依据多种工业固体废弃物的化学成分,采用混合、造球、焙烧工艺,并充分利用焙烧系统高温、高热环境无害化处理多种工业固体废弃物,将多种工业固体废弃物制备成微电解填料,具有独特的技术、经济优势,且符合环保要求。

耐550度高温型钐钴永磁材料的制造方法 721

 0

本发明公开了一种耐550度高温型钐钴永磁材料的制造方法采用粉末冶金结合低氧工艺，将钐、钴、铜、铁、锆这五种金属元素，经配料、真空熔炼、制粉、磁场成型、等静压、烧结、热处理六个环节，最终形成高温钐钴永磁材料，其密度在8.30g/cm³‑8.50g/cm³之间，常温最大磁能积16MGOe‑20MGOe之间，内禀矫顽力大于25kOe，550度高温下最大磁能积8MGOe‑12MGOe之间，内禀矫顽力大于7kOe，且550度退磁曲线上，磁感矫顽力是直线。

海绵铁炼钢过程中渣金反应控制的方法及其装置 1071

 0

本发明涉及冶金及材料热处理实验领域，具体涉及一种海绵铁炼钢过程中渣金反应控制的方法及其装置。具体地，将海绵铁破碎，用行星球磨机磨成粉末，之后将海绵铁粉末填入加料器中，通过加料器把海绵铁粉末加入坩埚中；坩埚放在位于电磁搅拌器磁场中心位置的载物台上；对放置有海绵铁粉末的坩埚交替进行加热与电磁搅拌处理，之后通过下拉位于磁场及热场中心位置处的载物台，使得坩埚逐渐脱离硅钼棒热辐射区域，钢液从坩埚底部逐渐向顶部冷却凝固。此外，本发明还公开了用于海绵铁直接炼钢装置的具体结构。本发明工艺条件简单、成本低、能耗相对小，且收得率高，熔炼时间短，生产规模可调；不仅降低了成本，而且操作简便易行，环境友好。

增碳用碳铁合金及其制造方法 658

 0

本发明公开了一种真空感应炉冶炼实验钢增碳用碳铁合金及制造方法，属于钢铁冶金技术领域。本发明是由下列原材料经过加工制成的：高碳废钢、石墨块、SiCa合金及辅助材料。将所述原材料按照要求重量百分比配备称量，首先将石墨块、高碳废钢放入真空中频感应炉坩埚内，进行真空熔炼。以硅钡钙充分脱氧后，向坩埚内钢水加入按照要求重量百分比配备称量的SiCa合金及辅助材料，熔化混合均匀后，将钢水浇入钢锭模中使其完全冷却，开模后脱模即成为增碳用碳铁合金锭，将碳铁合金锭进行退火，锯切成为为10mm×10mm×50mm～300mm碳铁合金块，用于真空感应炉冶炼实验钢增碳。

用于钢中加入的LaFeSiCa合金及其制造方法 738

 0

本发明公开了一种用于钢中加入的LaFeSiCa合金及其制造方法，属于钢铁冶金技术领域。本发明是由下列原材料经过加工制成的：纯铁65％～90％、单一稀土镧30％～5％、SiCa合金及辅助材料5％。将所述原材料按照要求重量百分比配备称量，首先将纯铁放入真空中频感应炉坩埚内，进行真空熔炼。以硅钡钙充分脱氧后，向坩埚内纯铁钢水加入单一稀土金属镧，熔化后，混合均匀1～10分钟，然后将熔化混合均匀的LaFeSiCa中间合金钢水浇入组合钢锭模中使其完全冷却，开模后脱模即成为LaFeSiCa中间合金块，粒度为5mm～30mm，利用双层覆膜包装成为5公斤～25公斤/袋的LaFeSiCa中间合金产品。

氮常压下冶炼高氮不锈钢的方法 1085

 0

本发明公开了一种氮常压下冶炼高氮不锈钢的方法，属于冶金产品技术领域。方法为：准备原料，向感应炉内和二次布料仓内加入原料；抽真空至感应炉内的真空度为58Pa；在真空环境下，预热感应炉内炉料；温度达到1300-1400℃时，开启充气阀，向感应炉内充入氮气，使炉内的压力为0.082MPa；继续升温，待钢液熔化后，通过二次布料仓向感应炉熔炼室内加入氮化物；待其熔化后，18-20KW下搅拌，使钢液成分均匀；浇注和凝固；脱模。本发明，通过添加氮化物，在氮气气氛保护下，阻止氮化物的分解，从而实现了低成本冶炼高氮钢。

用于钢中加入的REFeSiCa合金及其制造方法 682

 0

一种用于钢中加入的REFeSiCa合金及其制造方法，属于钢铁冶金技术领域。由下列各占重量百分比的原材料经过加工制成：纯铁65％～90％、混合稀土金属30％～5％、SiCa合金及辅助材料5％。将所述原材料按照重量百分比要求配备称量后，先将纯铁放入真空中频感应炉坩埚内，进行真空熔炼。以硅钡钙充分脱氧后，向坩埚内钢水中加入配备称量的混合稀土金属，待熔化、混合均匀，然后将REFeSiCa合金钢水浇入组合钢锭模中使其完全冷却，开模后脱模即成为REFeSiCa中间合金，粒度为5mm～30mm，利用双层覆膜包装成为5公斤～25公斤/袋的REFeSiCa中间合金产品。

高阻靶材制造方法 817

 0

本发明涉及一种高阻靶材制造方法，属于电子材料与冶金技术领域。用于制备金属膜电阻器所需的靶材。该方法包括原料配比、熔炼、制粉、热压成型和机加工过程。其优点是：所制造的靶材晶粒尺寸细小、大小分布均匀、致密度高、外部无裂纹、内部无孔隙，能够有效提升金属膜电阻器的质量和薄膜沉积速率；本发明方法制造靶材成品率高，易于规模化生产。

用于钢中加入的CeFeSiCa合金及其制造方法 787

 0

一种用于钢中加入的CeFeSiCa合金及其制造方法，属于钢铁冶金技术领域。本发明是由下列原材料经过加工制成的：纯铁、单一稀土铈、SiCa合金、辅助材料。将所述原材料按照要求重量百分比配备称量，首先将纯铁放入真空中频感应炉坩埚内，进行真空熔炼。以硅钡钙充分脱氧后，向坩埚内纯铁钢水加入按照要求重量百分比配备称量的单一稀土金属铈，加入钢水中的单一稀土金属铈熔化后、混合均匀，然后将熔化混合均匀的CeFeSiCa中间合金钢水浇入组合钢锭模中使其完全冷却，开模后脱模即成为CeFeSiCa中间合金块，粒度为5mm～30mm，利用双层覆膜包装成为5公斤～25公斤/袋的CeFeSiCa中间合金产品。

利用电磁能制备Al-Si-Mg系合金的方法 924

 0

本发明提供了一种利用电磁能制备Al‑Si‑Mg系合金的方法，属于冶金与金属材料制备技术领域。本发明将Al‑Si‑Mg系合金的原料熔炼后，进行电磁能处理，然后浇铸得到Al‑Si‑Mg系合金；所述电磁能处理时磁极与合金熔体的液面距离≤12mm，占空比为15～50％，磁极表面磁感应强度≥0.6T，电磁能发生频率为10～40Hz。本发明在熔体外部进行磁场处理，避免了高温熔体对装置造成的损伤，Al‑Si‑Mg系合金中α‑Al相为等轴状，初晶Si与共晶Si尺寸减小，合金硬度和心部硬度提高。实施例的结果显示，采用本发明提供的方法得到的合金的心部硬度提高达46％。

混合型稀土精矿或氟碳铈精矿制备氯化稀土的方法 979

 0

本发明涉及一种混合型稀土精矿或氟碳铈精矿制备氯化稀土的方法，属于湿法冶金领域。本发明按照以下步骤进行：第一步，将稀土品位为62%~70%的混合稀土精矿或氟碳铈精矿直接进行盐酸浸出；第二步，将盐酸浸出得到的酸浸渣进行碱分解；第三步，进行水洗除去氟磷等杂质元素，对水洗液进行回收碱和氟磷；第四步将水洗渣与第一步得到的酸浸液混合进行酸浸；最后，将酸浸液进行中和除铁钍，得到合格的混合氯化稀土溶液。本发明的优点是：省去能耗较高的焙烧环节，不会产生大量硫和氟的酸性气体和氨氮废水，有利于劳动防护和环境保护；综合回收有价元素，耗碱量少，成本低，稀土回收率高，无三废污染。

配加含氟磁铁精矿生产的熔剂性球团矿及其制备方法 899

 0

本发明公开了一种配加含氟磁铁精矿生产的熔剂性球团矿及其制备方法，针对链篦机‑回转窑‑环冷机工艺利用含氟磁铁精矿生产的熔剂性球团矿及其工艺控制的方法，本发明确定了适宜于链篦机‑回转窑‑环冷机工艺使用含氟磁铁精矿生产熔剂性球团矿的干燥、预热、焙烧及冷却制度，使生产的球团矿抗压强度、转鼓强度及冶金性能均可满足高炉需求。

利用转炉除尘灰制备氧化球团的方法 1052

 0

本发明一种利用转炉除尘灰制备氧化球团的方法，将铁精矿，膨润土，转炉除尘灰在烘箱110℃下干燥2h干燥，过筛；对干燥过筛后铁精矿，膨润土，转炉除尘灰，按质量百分比铁精矿A：40％～50％，铁精矿B：30％～40％，铁精矿C：10％～26％将铁精矿混合，之后再加入所述铁精矿质量2％～4％的所述膨润土，所述铁精矿质量1％～3％的所述转炉除尘灰混合均匀，对混合料进行造球，之后进行干燥、预热、焙烧和均热的步骤后制得所述氧化球团，采用该方法转炉除尘灰铁品位较高，用于球团矿生产可进一步提高球团矿品位，改善球团矿的冶金性能。

用X荧光拣选—微波碳热还原制取富铌矿的方法 706

 0

本发明涉及一种用X荧光拣选—微波碳热还原制取富铌矿的方法，属矿物提取冶金技术领域。本发明包括以下步骤：（1）通过X荧光拣选出铌相对富集的粗铌矿并磨至一定粒度；（2）在粗铌矿中加入碳质还原剂，用微波碳热还原的方法，使其中的铌铁矿、赤铁矿、磁铁矿还原为铁；（3）将还原后的矿物细磨至入选粒度，采用弱磁选的方法将铁矿选出，从而使含铌矿物富集在磁选尾矿中，最终得到富铌矿。该方法流程短，拣选效率高，矿物焙烧时间短，还原剂消耗少，减少了有害气体排放量，节能又环保；获得富铌矿用于下一步铌的提取，同时弱磁选所得的纯铁矿中的S、P等有害元素的含量都较低，是高炉炼铁的良好原料。

配加含氟磁铁精矿生产的石灰石型熔剂性球团矿及其制备方法 676

 0

本发明公开了一种配加含氟磁铁精矿生产的石灰石型熔剂性球团矿，其原料按照重量百分比包括：含氟磁铁精矿75％、无氟磁铁精矿25％，以及外配皂土1.5％～2.7％、外配石灰石2.6％～3.8％。还公开了一种适宜于链篦机‑回转窑‑环冷机工艺利用含氟磁铁精矿为主要铁料搭配石灰石制备熔剂性球团矿的方法。本发明制备的球团矿抗压强度、转鼓强度及冶金性能均可满足大型高炉冶炼需求同时确定了适宜于链篦机‑回转窑‑环冷机工艺使用含氟磁铁精矿为主要铁料搭配石灰石生产高质量熔剂性球团矿的干燥、预热、焙烧及冷却制度。

氧化球团矿的生产方法 824

 0

本发明公开一种氧化球团矿的生产方法，其包括以下步骤：步骤一：高碱金属铁精矿预处理：将高碱金属铁精矿进行高压辊磨预处理；步骤二：配制混合料：将步骤一得到的所述高碱金属铁精矿预处理料与低碱金属铁精矿混合得到混合精矿；再向所述混合精矿内添加膨润土和镁质添加剂，得到混合料；步骤三：制备氧化球团矿：将步骤二得到的所述混合料利用造球装置加水造球，生球经干燥、预热、焙烧得到成品氧化球团矿。由本发明提供的方法生产的氧化球团矿膨胀率低，冶金性能好，成品球性能均能满足3000粒级以上高炉生产的要求。

长链脂肪酸萃取转型制备氯化稀土及其反萃取工艺 930

 0

本发明属于冶金稀土金属处理领域,具体说是涉及一种长链脂肪酸萃取转型制备氯化稀土及其反萃取工艺,以硫酸焙烧水浸液氧化镁调pH3-4除铁及杂质后的硫酸稀土为原料,以长链脂肪酸-助溶剂-磺化煤油组成有机相,长链脂肪酸为脱水或不脱水的蓖麻油脂肪酸,用氨水、氢氧化钠、碳酸氢铵或碳酸钠皂化,经多级萃取、洗涤,可制得稀土浓度大于200g/l,酸度pH1-2,硫酸根小于0.02%的氯化稀土溶液,稀土收率大于99%,该溶液可直接作为进一步萃取分离单一稀土的原料,也可以直接浓缩制备氯化稀土产品,本工艺具有连续、高效、简便、制得的氯化稀土溶液浓度高,酸度低,长链脂肪酸无污染等特点。

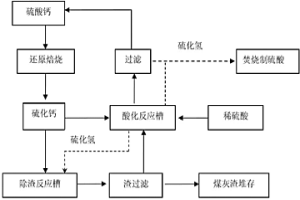

稀硫酸制取浓硫酸及固体产物的循环方法 866

 0

本发明涉及一种稀硫酸制取浓硫酸及固体产物的循环方法，用于化工、湿法冶金、浓硫酸焙烧法稀土生产、钛白工业、化纤行业、印染行业因使用浓硫酸作为生产原料领域。本发明将重量百分比浓度0.1%－20%的稀硫酸，通过与硫化钙发生化学反应生成硫化氢气体，将硫化氢气体焚烧可以重新制得高浓度的硫酸。反应生成的固体产物硫酸钙，通过烘干及煅烧制得硫化钙返回再去中和稀硫酸而实现循环利用。本发明将生产过程中产生的大量稀酸重新转换成高浓度硫酸，实现中国较为宝贵的硫资源的循环利用，有较为广泛的应用前景。
