江苏镇江有色金属冶金技术理论与应用

含硼的氧化钡基钢包覆盖剂及其制备方法和应用 939

 0

本发明涉及洁净钢冶炼及钢包冶金技术领域，特别涉及一种含硼的氧化钡基钢包覆盖剂及其制备方法和应用。该覆盖剂的成分（质量百分数）为：BaO85-95%，B2O32-6%，MgO1-8%，CaC21-10%，余量为杂质0-4%，杂质中SiO2≤1.0%，Al2O3≤1.0%，P≤0.01%，S≤0.01%；本发明的覆盖剂具有的突出特征是：高碱度、强碱性、强还原性和良好熔化性能，脱硫能力强、实现钢液回磷控制，覆盖剂熔化速度快且铺展性好，有效防止钢液氧化、吸气并吸附钢液沉淀脱氧的产物，减少钢中的S、P、O等有害元素和夹杂物，提高了钢包冶金效果。另外，该钢包覆盖剂具有很好的玻璃化特征，有利于防止提高钢包清渣效率和防止钢包粘渣，提高钢包使用寿命和周转效率，并且该覆盖剂的原料来源、成本低、具有显著的经济效益和社会效益。

涂覆金刚石的工艺 756

 0

本发明涉及一种涂覆金刚石的工艺，属于涂覆的技术领域。本发明的涂覆金刚石的工艺，包括以下步骤：(1)在金刚石基础颗粒表面通过物理气相沉积方法形成化学键合层，所述化学键合层为Fe、Ti、Cr、V、W或Mo；(2)在化学键合层表面包覆Fe‑Cu‑Ni‑Sn的水雾化预合金粉末形成冶金结合层；(3)在冶金结合层表面包覆Fe‑Cu或Fe‑Cu‑Sn的水雾化预合金粉末形成胎体过渡层。本发明的涂覆金刚石的工艺制备的金刚石颗粒可用于金刚石锯片、金刚石钻头或金刚石磨轮等金刚石工具中，并提高金刚石工具中金刚石的利用率，改善金刚石工具的锋利度和寿命。

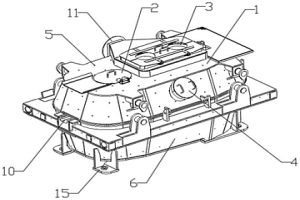

雾化制粉的专用8吨中间包及其使用方法 959

 0

本发明公开了一种雾化制粉的专用8吨中间包及其使用方法，其8吨中间包包括组成中间包主体结构的包底和包盖，所述包底和包盖组合连接，所述包底和包盖之间通过定位销连接，形成独立的中间包，所述包盖的顶端表面设置有第一钢水处理结构，所述包底的一侧设置有第二钢水处理结构，所述包底的底端四周设置有用于承接的支撑脚。本发明通过设置的钢水处理结构，能够保证钢水的恒温效果，确保钢水的高纯净度等，既而填补了国内对于大型雾化制粉中间包的技术空白，极大的提升了中间包冶金技术的安全性，保证中间包冶金技术的钢水纯净度提升。

螺旋桨浆轴的激光修复方法 786

 0

本发明涉及一种螺旋桨浆轴的激光修复方法，利用激光熔敷对螺旋桨浆轴进行修复，具体是通过高能激光束在金属表面加热，在热作用下将基体表面和添加的合金粉末迅速加热并熔化，形成稀释率极低的冶金结合表面熔覆层，采用激光熔覆工艺对螺旋桨浆轴进行修复，具有更优良的耐磨耐腐蚀性，由于激光的急速加热和急速冷却，热输入、热影响区和畸变小，可以避免螺旋桨浆轴变形，并且熔覆层稀释率小于5%，与基体呈牢固的冶金结合，可以获得熔覆层成分和稀释度可控的良好熔覆层。

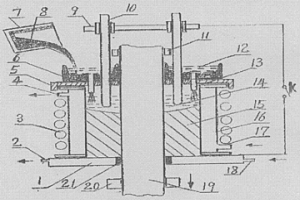

层状金属复合材料制造工艺及设备 824

 0

一种层状金属复合材料制造工艺,属于金属复合材料制造工艺,使用该工艺制造层状金属复合材料时,生产工艺简单、生产效率高,生产成本低,设备简单投资小;该方法中是将液体金属直接浇注到外部装有感应加热器的结晶器内,所浇注的金属液在结晶器内受到电渣精练的同时与安装在结晶器内的金属芯棒实现复合,并达到冶金结合。复合层界面易于控制,产品无成分偏析,组织致密度高质量好,芯棒和复合层材料的选择范围宽,可以不受设备和工艺的限制,实现用小型设备制造大体积的层状及多层层状复合产品。

铜包铝排型材压力连铸轧制工艺 740

 0

一种铜包铝排型材压力连铸轧制工艺,包括以下步骤:1)熔炼铝;2)铝液注入至铜管内;3)双金属加热;4)轧制;5)整形;6)氧化清洗;7)表面钝化处理;8)入库;本发明的有益效果是:采用熔炼炉将铝液直接压力注射到需要规格的铜管内,注入适量的氮气,将空气排出,然后将双金属材料进行热处理,使其达到连轧的目的,最终达到双金属在逐渐变形过程中接触面达到原子间冶金固液结合的要求。用本发明生产的铜包铝排型材的密度仅为纯铜排的36%～41%左右,其长度是同等重量、同等规格的纯铜排的2.4～2.7倍抗拉强度,比纯铜排高1.5～2倍以上,电阻率能做到0.027310Ω·mm2/m(-40℃)～0.041506Ω·mm2/m(70℃)之间。

超高速激光熔覆复杂曲面回转体的方法 614

 0

本发明涉及激光熔覆技术，特指一种超高速激光熔覆复杂曲面回转体的方法。该方法首先根据工艺需求设置熔覆线速度V等参数；根据搭接率δ和超高速激光熔覆单道宽度D_L参数，对复杂曲面回转体轮廓母线进行拟合计算，将复杂曲面回转体超高速激光熔覆路径设置为i段空间螺旋线；获取超高速激光熔覆复杂曲面回转体时的旋转角速度ω_i和激光熔覆头沿X轴移动速度沿Y轴移动速度以及激光熔覆头旋转角速度ε_i，保证熔覆线速度V维持稳定。通过该方法可高效调控超高速激光熔覆头与高速回转的复杂回转体相对运动，有效保证超高速激光熔覆过程中参数的稳定性，在确保熔覆质量的同时稳定熔覆效率，制备具有较好冶金结合、致密且厚度均匀的熔覆层。

改善焊接性能药芯焊丝及其制备方法 610

 0

本发明公开一种改善焊接性能药芯焊丝及其制备方法，包括在原有的无渣自保护药芯焊丝中加入氟化石墨烯和碳化钛粉的混合物，混合物按质量百分数称取含量如下：6.5%的Mg粉、35%的Fe粉、2.0%的Al粉、11.5%的Cr粉、3.0%的V粉、0.05%的氟化石墨烯和碳化钛制得混合物。与现有技术相比，本方案有益效果在于：延长了焊丝的熔滴过渡周期，加剧了冶金反应行为，使得焊丝自保护效果得到进一步地优化；改良后飞溅率较低；对熔池的作用效果加强，渣溅行为较少，熔敷效率提高，并且对焊缝的宏观成形有一定影响，增强耐磨性及抗氧化能力。防止焊丝受潮，减少气孔产生。具有细化晶粒，提高焊缝硬度，改善冲击韧度的效果。

NTC热敏电阻铜电极阻挡层及其制备方法 1040

 0

本发明公开了一种NTC热敏电阻铜电极阻挡层及其制备方法。所述阻挡层为微晶Ni‑N合金阻挡层，其具体成分为Ni3N。所述制备方法步骤包括：清洗陶瓷基体；制备纳米NiO浆料；将浆料局部丝网印刷至陶瓷基体上形成纳米NiO涂层；对纳米NiO涂层进行烧渗处理形成冶金结合的NiO薄膜；将NiO薄膜原位还原Ni的同时进行氮合金化处理，形成微晶Ni‑N合金阻挡层。该制备方法可快速有效地制备出阻挡性能优异且欧姆接触良好的铜电极微晶Ni‑N合金阻挡膜层。制备出的阻挡层与陶瓷基体欧姆接触良好，可有效阻挡Cu原子向陶瓷基体扩散，从而促进铜电极逐步取代成本高、环境污染大的Ag电极，原料成本下降75％以上，提高了经济效益。

超声波作用下硫化镍精矿的快速直浸法 622

 0

超声波作用下硫化镍精矿的快速直浸法,属于重有色金属湿法冶金领域。按照下述步骤进行:将镍矿粉碎(或直接使用市售粉矿),使其矿粒度为0.15～0.08mm占90%以上;将镍矿与水混匀成矿浆置于不锈钢反应器内,其中水与镍矿重量比为5～30∶1;加入氧化剂,其中所述的氧化剂可以是硝酸钠或硝酸钾;其中固体氧化剂与镍矿重量比为0.5～1.0∶1;再加入98%浓硫酸,其中浓硫酸与镍矿重量比为0.5～1.1∶1,最后在超声波作用下,其中所述超声波频率20.02kHz,功率为50～150W;常压常温下直接浸取40～60min。本发明具有常压操作,反应速度快,浸出率高,达到97%～99%的浸出率仅用40～60min,且使用固体硝酸盐为氧化剂,相对安全、便宜的特点。

调控(FeCoNiCrAlCu)_p/2024A1复合材料界面的方法 646

 0

本发明提供了一种调控(FeCoNiCrAlCu)_p/2024A1复合材料界面的方法，属于金属材料冶金及热处理技术领域。本发明将(FeCoNiCrAlCu)_p/2024A1复合材料块体母材放入微波烧结炉中，采用微波烧结工艺进行固溶处理与时效处理，通过热处理促进材料界面扩散，调控界面特性，从而调控扩散层的厚度和界面力学性能，提高复合材料的强韧性。

固相原位反应生成耐高温高强度TiC增强钛基复合材料及其制备方法 834

 0

一种固相原位反应生成耐高温高强度TiC增强钛基复合材料及其制备方法，它由重量份为98.5～99.5的基体以及重量份为0.5～1.5%的碳纳米管（CNTs）组成，两者通过粉末冶金原位反应制备而成，所述的基体由90%TB8合金粉（Ti‑14.26Mo‑2.45Nb‑2.86A1‑0.18Si）和10%的纯Ti粉混合而成，所述的基体与碳纳米管在粉末冶金原位反应过程中生成TiC增强相。本发明的抗压强度和抗氧化性较TB8有明显的提升。

新型易切削不锈钢303B及其制造方法 826

 0

本发明涉及冶金及材料科学领域,具体是一种新型奥氏体易切削不锈钢及其生产方法。所说的易切削不锈钢,其化学成分按质量百分比包括下列组分:C 0.08-0.15%、MN 10-11%、SI≤0.8%、P≤0.03%、S 0.12-0.15%、CR 13-14%、NI 3-4%、CU 0.3-0.6%,其余主要为FE及不可避免的微量杂质元素。其生产方法的特点,主要是在冶炼过程中,要按组成配比控制含量和添加元素。本发明的产品具有硬度,耐腐蚀,易切削的优点。生产方法的成本低廉,在满足原有耐蚀型需要的情况下,成本比同类产品降低20%以上。

旋转机械滚动轴承的无线振动监测系统 931

 0

本发明涉及一种无线方式监测旋转机械滚动轴承振动和系统,该系统以旋转机械的滚动轴承为监测对象,以加速度传感器检测轴承振动信号,信号经过滤波、放大、A/D转换后变为数字信号,以无线传输方式发送给上位机,上位机通过数据分析获得特征参数,由三个检测点的特征参数一起组成三维振动信号特征向量,由神经网络分析是否存在故障,由模式识别判断故障的具体类型,最后对故障信息进行处理,提供数据存储、显示,故障报警等功能。本发明涉及的无线振动监测系统适用于冶金、电力、石油、化工、汽车和造船等旋转机械应用场合,具有结构简单、性能可靠、使用寿命长、实时性强等特点。

生产氯化钛渣的方法 963

 0

本发明涉及氯化钛渣，特指一种生产氯化钛渣的方法，属于冶金领域。本发明以海滨砂矿粉为原料、石油焦粉为还原剂在完成钛精矿研磨、配料、称量、混合、加粘结剂、压球、成品球烘干、筛分、入转底炉预还原、热装罐、入电弧炉熔化、加石油焦深还原、出渣、出铁、渣坨冷却、破碎、除铁、研磨等一系列工艺环节后获得成品氯化钛渣了的整个工艺过程。经检测：钛渣中TiO2含量TiO2含量≥85wt%，FeO≤5wt%，Fe≤2wt%，MgO+CaO≤1.5wt%，MnO≤0.8wt%，Al2O3≤0.8wt%，Cr2O3≤0.2wt%，S≤0.03wt%，P≤0.03wt%，Si≤0.5wt%,U+Th≤1ppm，是生产TiCl4的优质原料。

硬质合金和双金属复合工艺及设备 948

 0

本发明涉及一种硬质合金和双金属复合工艺及设备,它由含量为10%-40%的C 1.5-3.8%,CR 15-27%,余FE的高铬铸铁做粘结剂,与含量为90%-60%的WC或TIC颗粒用粉末冶金工艺制造成硬质合金。将所制造的硬质合金在外部安装有电磁感应加热器的铸型中与含有C 1.5-3.8%,CR 15-25%,余为铁的高铬铸铁和球墨铸铁进行复合铸造。在浇注过程中通过感应加热器直接对硬质合金和基体金属液加热,实现两种材料的复合。该发明所制造的硬质合金对基体金属有着较好的润湿性和较小的膨胀差,能够与基体金属实现良好复合;复合工艺简单,技术易于实现,复合产品性能好,生产成本低。

钢液脱砷熔剂及制备方法和使用方法 595

 0

本发明属于冶金领域，特别涉及一种钢液脱砷熔剂及制备方法和使用方法。钢液脱砷熔剂份以质量百分数计为：CaO88-95%，Li2O5-12%，其余杂质0-5%。在钢水完成预脱氧和脱硫处理后，钢液中的[O]和[S]均应降低到0.001%以下，然后将砷熔剂与铝钙合金一起投入到钢包中，脱砷熔剂的加入量按每10Kg的脱砷熔剂可将100吨钢液中的砷含量降低0.01%来计算，铝钙合金的加入量为脱砷熔剂重量的50%；脱砷后，钢液中的砷含量降低到0.001%以下。与现有技术相比，本发明的脱砷熔剂的优点是脱砷能力强，无污染，资源利用率高，脱砷产物不污染钢液，解决了目前脱砷技术中存在的关键问题。

异种金属连接的界面层制备及基于界面层的焊接方法 742

 0

本发明提供一种异种金属连接的界面层制备及基于界面层的焊接方法。第一步、采用气相沉积方法在钢表面沉积一层纳米级厚度的AlNi金属间化合物薄膜，AlNi金属间化合物为简单立方结构；第二步、沉积在钢表面的纳米级AlNi金属间化合物薄膜作为镁合金与钢连接的界面层；第三步、采用超声波点焊的方法实现镁合金/预置AlNi金属间化合物层钢的冶金连接，通过优化焊接工艺参数，获得镁合金/AlNi金属间化合物层/钢的界面连接结构。本发明通过预置界面层，控制界面层种类及厚度，与此同时促进界面层与两侧母材合金元素的冶金反应，并保持界面层的结构完整性，该方法具有界面层种类及厚度可调控的特点，便于批量生产，能够拓展应用范围。

用铬矿粉制备铬铁工艺及设备 858

 0

本发明涉及一种用铬矿粉制备铬铁工艺及设备,属于冶金工业炼钢原料。将含铬铁原料与还原剂、熔剂、催化添加剂混合,制备成超细粉,混合造成球团物料,送入到还原炉内,烘干、焙烧,经还原反应后,得到铬铁合金;该还原设备在炉底座的上方连接有上炉体,在炉底座的下方连接有下炉体,在上炉体的上端连接有上炉罩,烘干床炉箅子位于上炉体内上端,净化装置通过管道与上炉体和下炉体连接,余热循环装置与下炉体连接。优点:1.还原温度低,还原速度快,能源消耗少,生产成本低,生产效率高,确保了质量的均匀性。2.设备简单投资少,机械化程度高,工序简单,产量大,可规模化生产。3.减少原料浪费,降低环境污染。4.采用铬矿粉或含铬废弃物为原料价格低廉,成本低。5.废弃资源循环利用,节约了资源消耗。

硼泥制备的铁水包聚渣剂 991

 0

本发明涉及钢铁冶金技术领域，特别涉及一种硼泥制备的铁水包聚渣剂。该聚渣剂的原料组成按照重量百分比计算为：硼泥?50%-65%、硅石?30%-40%、刚玉粉?5%-10%，其制备方法主要包括：磨粉、配料、混匀和制粒；本发明作为铁水包聚渣剂，在铁水包内进行喷粉脱硫预处理完成后、扒渣前加入铁水包渣层内，可有效提高脱硫渣的聚团性能，提高集渣和扒渣效率，减少扒渣次数，缩短扒渣时间，并有利于降低扒渣铁损，减少铁水回硫从而保证脱硫效果等，具有显著的经济效益和社会效益，值得推广。

新型铜包改性铝合金双金属复合导线 737

 0

一种新型铜包改性铝合金双金属复合导线，由芯层金属改性铝合金和包覆层金属铜复合而成，其特征在于：所述的芯层金属改性铝合金和包覆层金属铜界面冶金结合；所述改性铝合金中各个组成的配比：以重量百分比计，铝97.8%、镁0.5-0.9%、硅0.45-0.65%、RE0.4-0.7%；成品包覆层金属铜横断面面积比例范围为10%-20%；成品铜包改性铝合金线材线径为：φ0.014mm-φ8.0mm。本发明，铜铝界面达到冶金结合，工艺流程短，生产效率高，产品成本低；适于规模化、规范化工业生产。

钢结硬质合金多流连铸工艺及设备 1032

 0

本发明属于钢结硬质合金多流连续铸造工艺及设备。使用该发明连续生产多根钢结硬质合金及其双金属复合材料线、棒材及其带材时,生产工艺简单,能耗低,生产效率高。该方法是在真空或惰性保护气体状态下,将硬质化合物颗粒和基体金属材料在上段有衬炉体内的高温渣池内熔化和熔融,在下段多流水冷结晶器内经电磁搅拌和超声波振动处理后,快速凝固和结晶成高质量的锭型,且不影响上段有衬炉体内的正常冶金反应,使二相材料的混合更加均匀,并达到了冶金结合,实现了产品的致密化,启动抽锭设备,即可同时连续制造出与结晶器内腔形状相同的多根钢结硬质合金及其双金属复合材料线、棒材及带材产品。

用低镍物料冶炼镍铁及含镍铁水工艺及设备 789

 0

本发明涉及一种用低镍物料冶炼镍铁及含镍铁水工艺及设备,属于冶金工业炼钢原料。将含镍铁原料与还原剂、熔剂、催化添加剂混合,制备成超细粉,混合造成球团物料,送入到还原炉内,经还原反应后,得到镍铁合金球团,将还原后的球团直接加入有衬电渣炉中冶炼成镍铁合金或含镍铁水;该设备由内外加热竖炉式还原炉、有衬电渣炉和余热回收系统组成。优点:1.还原温度低,速度快,减少了能源消耗,降低生产成本,生产效率高,质量的均匀性好。2.机械化程度高,工序简单,产量大,可规模化生产。3.减少原料浪费,降低环境污染。4.采用氧化镍矿或含镍废弃物为原料来源广泛,成本低。5.废弃资源循环利用,节约了资源消耗。6.采用有衬电渣炉直接冶炼高温球团,热效率高,能耗低,材质纯净度高质量好,设备简单投资少。

耐磨抗热震复合材料及其制备方法 964

 0

本发明涉及高抗热震材料，尤其涉及一种耐磨抗热震复合材料及其制备方法。所述复合材料包括基体和涂覆在表面的包覆层，制备方法如下：基体A356复合材料的制备：对基体进行喷砂处理；包覆材料的制备：将石英粉45%，氧化铝5%，膨胀珍珠岩5%，高岭土2%，耐高温填料9-10%混合均匀，再与无机粘合剂32%调和在一起，然后加入增强纤维1-2%，在室温下混合搅拌均匀，制得包覆材料；将制备的包覆材料均匀的涂覆在基体表面，包覆层厚度为2-3mm，在室温下自然干燥24h后对其缓慢升温固化。本发明提供了一种能大幅度提高材料抗热震性能且保证A356铝基复合材料优良力学性能的方法。可广泛应用于电子元器件·磁性材料·粉末冶金等行业，甚至于航天领域。

稀土变质的Al-Si-Mg-Mn铸造合金及其制备方法 1023

 0

一种稀土变质的Al‑Si‑Mg‑Mn铸造合金及其制备方法，属于金属材料及冶金技术领域，成分按重量百分比含Si 6.0～8.5％，Mg 0.65～1.5％，Mn 0.25～0.75％，Ti 0.08～0.25％，Be≤0.2％，Zn≤0.5％，Cr≤0.5％，Zr≤0.5％，余量为Al；制备方法为：(1)准备原料；(2)铝锭加热成铝熔体，加入其他原料铝熔体中，熔化后搅拌均匀；(3)加入精炼剂进行精炼处理；然后加入Al‑10RE变质剂进行变质处理；(4)除气后扒渣，700～800℃静置，然后浇注成铸件；(5)将铸件进行固溶处理和时效处理。本发明的方法利用稀土变质后，解决了提高Mn含量导致的变质效果退化衰退的问题，充分发挥高Mg合金的沉淀强化效果，实现合金力学性能提升。

钎焊异组分W-Cu合金的钎料及制备方法和钎焊方法 989

 0

本发明公开了一种钎焊异组分W-Cu合金的钎料及制备方法和钎焊方法，所述钎料各组分及组分的质量百分比分别为Mn10.0％～16.0％，Co0.5％～3.5％，Ni1.0％～5.0％，Ti1.0％～4.0％，Si0.2％～0.6％，B0.1％～0.3％，余量为Cu。本发明的铜基钎料钎焊温度在1000℃～1050℃，钎料熔化温度适中，钎料熔化均匀，通过添加相关有益元素，使得钎料对W-Cu合金具有良好的润湿性和冶金相溶性，获得的钎焊接头强度高，耐蚀性好，完全能应用于复杂环境中，是一种综合性能良好的经济型钎料；制备的铜基钎料箔片有利于促进钎焊连接过程中合金元素的扩散和界面反应，提高钎料在W-Cu合金表面的润湿和铺展能力，有助于形成致密的钎焊接头。

镁合金表面致密厚防护层的制备方法 605

 0

一种镁合金表面致密厚防护层的制备方法,该方法由表面预处理、火焰喷涂合金粉末、激光重熔等步骤组成。增加了去氧镀锌的表面预处理工序,合理确定了关键工艺参数,具体为:去氧镀锌所用溶液为氢氟酸(50ML/L)、六水硫酸锌(50G/L)配成的水溶液,时间为15～25秒;火焰喷涂的一次喷涂和二次喷涂其预热温度分别为60～120℃和150～200℃;激光重熔的激光功率为1250～1500W,扫描速度为500MM/MIN,光斑直径为4MM。通过火焰喷涂铝硅合金粉末和激光重熔制备得到的防护层其厚度达1.5MM以上,其组织致密、无气孔等缺陷,其硬度达225～270HV(为基材的4.5～4.9倍)且在防护层厚度方向变化不大,其成分(质量百分比)为33.77～53.35AL-62.04～40.76MG-4.19～5.89SI,其界面呈冶金结合。

船用柴油机曲轴激光修复方法 925

 0

本发明涉及一种船用柴油机曲轴激光修复方法，通过高能激光束（104~105W/cm2）在金属表面加热，在热作用下将基体表面和添加的合金粉末迅速加热并熔化，形成稀释率极低的冶金结合表面熔覆层，采用激光熔覆工艺和合金粉末对船用柴油机曲轴进行修复，由于采用了特定组合的合金粉末，使得熔敷焊接后的界面不易聚磁，降低了剩磁量；且由于激光的急速加热和急速冷却，热输入、热影响区和畸变小，可以避免船用柴油机曲轴变形，并且熔覆层稀释率小于5%，与基体呈牢固的冶金结合，可以获得熔覆层成分和稀释度可控的良好熔覆层；大幅提高了船用柴油机曲轴的耐磨性能。

基于激光冲击冲击波技术的粉末压制方法和装置 714

 0

本发明涉及粉末冶金领域,特指一种基于激光冲击波技术粉末压制方法和装置,尤其适合小尺寸不规则试件的粉末压制。本方法提出的装置由激光发生器及导光系统、激光发生器控制装置、约束层和吸收层材料、及粉末模具系统以及工作台构成。由于激光参数精确可控,且可多次重复冲击加载,因此可以满足不同密度要求的试件坯料的粉末压制。

超低铝钢及其冶炼方法 975

 0

本发明属于钢铁冶金技术领域，特别涉及一种超低铝钢及其冶炼方法。本发明采用铁水预处理深脱S、P、转炉脱碳、出钢时硅锰脱氧合金化、吹氩排渣、钢包精炼深脱O、S、P并进行Ti、Ni、Mo、V等元素的微合金化、RH真空循环脱气、软吹氩和全保护浇铸的生产路线；制备的超低铝钢有害元素含量低，特别是O和Al含量低，不生成脆性氧化铝夹杂，钢的抗冲击耐疲劳性能高，适合用于高速轨道交通等对疲劳冲击性能要求较高的应用领域。
