江苏常州有色金属冶金技术理论与应用

不锈钢用脱氧剂 726

 0

本发明公开了一种不锈钢用脱氧剂，属于冶金技术领域。本发明以蒙脱土为原料，经酸化、抽真空去水分、与异佛尔酮二异氰酸酯作用接枝异氰酸酯官能团，使得间层进一步扩大，己内酰胺封端作用，制填料，在聚乙烯吡咯烷作用下提高与体系组织间的相容性，产生部分化学键合，提高脱氧作用；添加了多巴胺，在制备过程中，首先多巴胺可与氧作用发生氧化自聚，从而形成聚多巴胺，其分子结构中‑OH由于结构作用又具有良好的还原活性，可被氧化为羰基，可起到第二次脱氧的作用，形成二次脱氧作用，又可在制备不锈钢过程中还原部分金属离子，可对凹处进行微量填充，可有效提高光泽度。本发明解决了目前常用工业炼钢用脱氧剂会影响不锈钢表面光泽度的问题。

低杨氏模量化的浸入式水口内衬材料 880

 0

本发明公开了一种低杨氏模量化的浸入式水口内衬材料，属于钢铁冶金行业连铸用功能耐火材料领域。其特征在于水口内衬材料的杨氏模量低于生产的钢基体，具体为配料组成为氧化镁90‑95％，外加5‑10％的酚醛树脂作为结合剂。氧化镁的粒度0.1mm‑1.0mm，氧化镁颗粒的密度应不超过3.35g/cm³，最佳密度范围为3.0‑3.3g/cm³，内衬厚度3‑8mm。本发明内衬材料的杨氏模量低于钢基体，在拉拔过程可以破碎，能够显著降低由耐火材料熔损、剥落导致的超深拉拔类线材的断丝。

硅脱氧钢用耐火材料使用过程抗剥落性能的评价方法 846

 0

本发明公开了一种硅脱氧钢用耐火材料使用过程抗剥落性能的评价方法，属于钢铁冶金领域。其特征在于：使用待评价的耐火材料冶炼一种高碳硅脱氧钢，首先通过精炼工艺实现高碳硅脱氧钢中内生夹杂物低熔点化，利用高温轧制工艺将内生夹杂物发生塑性变形，其次通过控制轧钢工艺将最终盘条强度控制在1250MPa以上，盘条直径在10‑21mm，盘条下线后立即取样拉伸，拉伸试样数量不少于15支，拉伸后使用扫描电镜分析统计刚玉、镁铝尖晶石、氧化锆、镁硅橄榄石和氧化镁成分夹杂引起的断口比例。该方法可以有效评价脱氧钢用耐火材料使用过程的抗剥落性能。

无胶蜂窝芯的制备工艺 706

 0

本发明公开一种无胶蜂窝芯的制备工艺，包括如下的操作步骤，步骤一，准备干净无油的铝箔、锯切，叠层放置；步骤二，对叠层放置的铝箔热压成型；步骤三，进行拉伸操作；步骤四，将热压成型后的铝箔进行钎焊处理，得到目标产物。采用钎焊成型法替代传统的热胶成型法，避免了涂抹胶水带来的环境污染和力学性能不够的缺陷；钎焊法制备的金属蜂窝板形成的结合面为冶金结合，不受环境影响，其力学性能高于同规格胶粘材料，在使用范围上不受环境和其它条件影响，能最大限度发挥蜂窝板的性能。

耐磨型出料阀 1146

 0

本发明涉及阀门装置技术领域，尤其是一种耐磨型出料阀。这种耐磨型出料阀，具有阀体，所述阀体外壁两侧设有侧阀体，阀体中心内置有阀杆，阀杆顶端设有连接块，连接块两端设有阀板，连接块内置有弹簧，所述弹簧与阀板连接；所述侧阀体内壁与阀板相接处设有密封圈；所述阀体外部连接有驱动阀杆的气动装置，阀体上设有堵头。本发明设计合理，具有耐磨、抗热的性能，延长了阀门的使用寿命，适用于火力发电厂、冶金、医药、化工等各类粉尘、颗粒的输送系统，积灰少，无卡涩，维护简单，密封性能良好，使用寿命长。

加热炉的加固结构 799

 0

本实用新型公开了一种加热炉的加固结构，属于熔炼金属的冶金铸造设备领域，旨在提供一种能够有效延长加热炉使用寿命的加热炉的加热结构，其技术方案要点是：一种加热炉的加固结构，包括设置在砌砖炉体外部的炉体加固组件，所述炉体加固组件包括横向加固件和纵向加固件，所述横向加固件和纵向加固件交错设置并且均贴合砌砖炉体的表面设置。本实用新型适用于熔炼金属的冶金铸造设备领域。

提高除磷效果的除磷机及其对板坯的除磷工艺 1027

 0

本发明公开了一种提高除磷效果的除磷机及其对板坯的除磷工艺，涉及冶金炼钢技术领域，旨在解决距离喷嘴射程之外的板坯边缘由于难以受到高压水流的喷力而导致除磷效果较差的技术问题，其技术方案要点是喷管包括固定管、第一移动管和第二移动管，第一移动管和第二移动管与水环之间均通过金属软管连接，若干第一移动管上连接有第一连接杆，若干第二移动管上连接有第二连接杆；机箱的侧壁上设置有分别用于驱动第一连接杆和第二连接杆往复移动的第一驱动装置和第二驱动装置，机箱的侧壁上分别开设有供第一连接杆和第二连接杆插设的第一移动孔和第二移动孔；达到了可对不同位置的板坯提供高压喷射水流、从而提高除磷机除磷效果的功效。

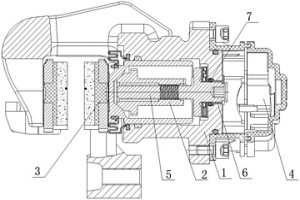

耐磨导套及液压盘式电子驻车制动卡钳 818

 0

本实用新型公开了一种耐磨导套及液压盘式电子驻车制动卡钳，其中液压盘式电子驻车制动卡钳包括钳体和推杆，钳体的一端设有与推杆相连的夹持部，另一端固定安装有电机，钳体内设有中心孔，中心孔内设有与电机的输出轴固定相连的螺杆，推杆适于通过电机带动螺杆旋转而做前后移动；所述螺杆靠近电机的一端套设有耐磨导套，所述耐磨导套过盈安装在所述中心孔内，所述耐磨导套采用粉末冶金制成。本实用新型通过在卡钳体中心孔和螺杆设有采用粉末冶金制成的耐磨导套，价格更低，生产效率高，并且能够保证加工精度高，尺寸精准，能够与钳体的中心孔以及螺杆很好地匹配，提高产品的可靠性，进而实现保护螺杆与钳体，有效缓解磨损，延长使用寿命。

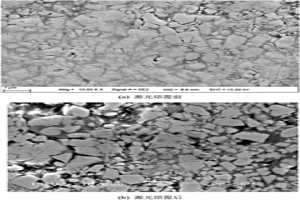

超音速喷涂WC-12Co涂层的激光重熔方法 1017

 0

本发明涉及模具钢表面改性处理技术领域，特指H13热作模具钢表面超音速喷涂WC‑12Co涂层的激光重熔方法，首先对H13热作模具钢表面打磨、清洗、喷砂处理；其特征在于：采用超音速喷涂法在喷砂处理后的H13热作模具钢表面喷涂一层WC‑12Co涂层，经保温、冷却至室温后，再通过激光重熔将WC‑12Co涂层与H13热作模具钢表面重新熔化，形成冶金结合，冷却后涂层组织性能得到增强，涂层抗磨损性能得到提高。改善了涂层与基材结合强度，提高了模具的使用寿命。

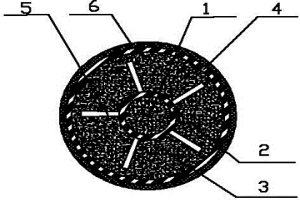

新型双层药芯焊丝 742

 0

本实用新型涉及焊丝的技术领域，尤其是一种新型双层药芯焊丝，包括药芯层一、内皮、药芯层二和外皮，所述药芯层一外设有内皮，所述内皮外设有外皮，所述内皮和外皮之间设有药芯层二，所述内皮上沿内皮的圆周方向设有3-8条固定条，所述外皮上设有吸潮层。所述内皮以及外皮的材料为钢带。所述吸潮层的材料为钛复合氧化物。本实用新型药芯焊丝设计成两层，且内皮上设有固定条，增加了药芯粉的使用量和吸附力，使药芯粉的冶金反应和保护作用将更加充分，大大增加了药芯焊丝的冶金性能以及电弧稳定性，且在外皮上设有钛复合氧化物吸潮层，从而使焊丝不会受潮，提高了药芯焊丝的抗气孔能力以及操作性能。

行程控制器 708

 0

一种行程控制器,包括行程输入轴、行程输入齿轮、底座,还包括由光电传感器取码电路和电平转换电路组成的控制电路,采用光电转换原理,由光电传感器取码电路连续读出与码盘旋转位置相对应的二进制16位绝对编码,并送至电平转换电路,通过光耦器将电平信号整形,转换成0～30V电压输出到本行程控制器外的控制系统,将行程输出轴的角位移转换成相应的数字量,以此确认阀门的绝对位置;光电传感器取码电路的输出端连接电平转换电路的输入端,光电传感器取码电路、电平转换电路分别为16组,一个光电传感器与一个电平转换电路组成一组。本发明具有断电记忆功能、精度高、体积小,环境温度为-25～70℃。广泛用于电力、冶金、石油等领域。

海洋平台用钢电弧喷涂铝涂层的激光重熔方法 878

 0

本发明涉及海洋平台用钢表面改性处理技术领域，特指一种海洋平台用钢表面电弧喷涂铝涂层的激光重熔方法，为解决不通过增加涂层厚度而提高涂层防海水腐蚀能力的问题，属于材料表面改性复合处理技术。本发明通过电弧喷涂工艺在海洋平台用钢基材表面制备一层铝涂层，再通过激光重熔技术将铝涂层与底材表面铁熔化，冷却后形成Fe-Al合金层，涂层表面平整、组织性能得到提高、涂层与基体形成冶金结合、涂层中出现少量非晶态铝，涂层的防腐蚀性能得到提升高。

舰用不锈钢无缝钢管及其生产工艺 763

 0

本发明涉及冶金行业中的不锈钢无缝钢管及其生产工艺,钢管采用00CR24NI6MO2N双相不锈钢制成,制备以上所述的舰用不锈钢无缝钢管的生产工艺,具有如下生产步骤:A.圆钢准备;B.加热;C.热轧穿孔;D.切头;E.酸洗;F.修磨;G.润滑;H.冷轧加工;I.脱脂;J.固溶热处理;K.矫直;L.切管;M.酸洗;N.成品检验。本发明解决了舰船海水管道中现使用的316L不锈钢钢管存在的钢管机械强度和延伸性能较低,使用寿命较短,价格昂贵等问题,提供一种新的舰用双相不锈钢无缝钢管及其生产工艺,钢管不会产生点蚀和晶界腐蚀,机械强度和延伸性能较高,使得使用寿命长,同时价格低廉,降低了成本。

低H、N、O元素含量的铝铁合金及其制备方法 806

 0

一种低H、N、O元素含量的铝铁合金,包括铝和铁,铝的重量百分比为36-65%,铁的重量百分比为33-62%,所述铝铁合金中氢的重量百分比≤2PPm,氮的重量百分比≤80PPm,氧的重量百分比为≤20PPm。本发明通过提供一种低H、N、O元素含量的铝铁合金及其制备方法,在现有铝铁合金冶金工艺的基础上增加特定限定条件的工艺来除去铝铁合金液中H、N、O元素,并通过对工艺中的相关参数进行精确控制,从而得到该H、N、O元素的含量极低的铝铁合金,使得该钢材的力学性能大大提高,且整个工艺简单易于实施,因此具有极高的市场前景。

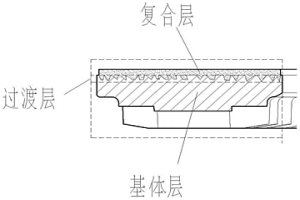

复合材料制动盘 1051

 0

本发明提供了一种复合材料制动盘，包括起承载作用的基体层、提供摩擦制动力的复合层，该基体层和复合层通过冶金结合方式彼此结合，在基体层和复合层彼此结合的界面处生成过渡层，过渡层中形成有连接基体层和复合层的强化结构。该发明的复合材料制动盘一方面提高复合层的增强颗粒体积分数，增加耐磨性，避免基体层再加入陶瓷颗粒，增加基体层的强度、延伸率，降低失效风险，增加基体层的热传导能力，将摩擦层产生的热量传递到空气中，降低制动盘整体温升；另一方面，相对于现有技术中铝合金基体层和耐磨层以机械结合方式连接，本发明的复合材料制动盘在基体层与复合层之间以冶金结合方式生成过渡层，提高了基体层与复合层之间的结合力，减少了复合层与基体层之间在冷热疲劳过程中开裂等失效的风险。

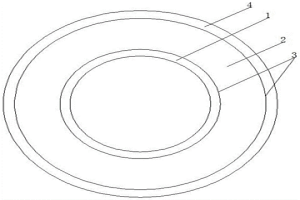

铝基复合管及其制造方法 852

 0

本发明涉及冶金复合管材技术领域，特别是一种铝基复合管，所述复合管包括内复合铝层和外复合铝层，所述内复合铝层与外复合铝层经过复合轧制在结合面构成冶金结合层，所述外复合铝层外表面复合有合金层；一种铝基复合管的制造方法，用660℃‑720℃液态铝合金将挤压机出口表面温度在480℃‑550℃、挤压速度1‑5m/min的外复合铝层外表面复合上合金层冷却后制成基管；将用于内复合铝层的管材外表刷磨去除氧化膜后穿入基管并涨管形成套装管坯；用行星轧管机对套装管坯进行单道次轧制。本发明的制造工序少、生产效率高、制造成本低且使用该方法制造出的铝基复合管品质优良、机械性能好、可满足后续加工和使用的需要。

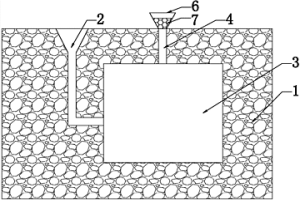

内冷铁用于厚大铸钢件的铸造方法 1038

 0

一种内冷铁用于厚大铸钢件的铸造方法，步骤如下；①采用计算机数值模拟方法确定钢丸的大小和加入量以及钢丸加入时间；②加工钢丸,对加工成的毛坯钢丸进行酸洗、干燥后成为清洁钢丸备用；③浇注时，金属液体通过浇注通道进入铸件形腔，当金属液体在铸件形腔内达到一定的高度，向钢丸通道加入清洁钢丸；④清洁钢丸进入铸件形腔，在重力作用和金属液体的流动作用下，钢丸悬浮在金属液体中，与周围金属液体热交换，钢丸被迅速加热到与金属液体相同的温度，在铸件没凝固前，金属液体和钢丸表面发生一定的冶金反应，使得钢丸表面熔化，金属液体凝固时，钢丸即内冷铁和铸件结合在一起。本发明能加快铸钢件厚大部分的冷却速度、应用方便。

含铝低碳建筑用钢及其冶炼工艺 1027

 0

本发明公开了一种含铝低碳建筑用钢及其冶炼工艺，属于冶金技术领域。其组成按重量百分数计为C 0.03～0.07％、Si 0.05～0.12％、Mn 0.20～0.40％、P≤0.025％、S≤0.025％、Al 0.012～0.035％、Ti 0.010～0.030％、B≥0.0040％，其余为Fe和不可避免的杂质。包括转炉冶炼、LF升温、RH精炼、LF精炼、小方坯连铸。通过添加Al、B、Ti元素微合金化，达到细化晶粒指标，通过采取降低精炼渣碱度、控制喂钙线量、使用全镁质耐材、留钢留渣等措施，提高了钢水纯净度。本发明含铝低碳建筑用钢，有效减少因化学成分、铸坯缺陷、夹杂物引起的断裂次数。

齿轮箱 711

 0

本发明公开了一种齿轮箱，旨在提供一种能够获得有效降低齿轮箱噪音的效果的振动衰减隔振式齿轮箱。它包括齿轮箱外壳，设置在齿轮箱外壳上的输入轴孔，输入轴，安装在齿轮箱外壳外表面上的输入轴封端盖，设置在齿轮箱外壳上的输出轴孔，输出轴，安装在齿轮箱外壳外表面上的输出轴封端盖，所述输入轴孔及输出轴孔内分别设有减振套体，该减振套体自内而外依次包括支撑型内减振层，塑料减振层及外减振层，所述支撑型内减振层及外减振层分别由粉末冶金材料制成，所述塑料减振层的材质为发泡塑料。

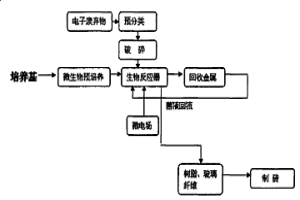

微电场作用下微生物代谢产物连续回收线路板中铜的方法 999

 0

本发明涉及一种处理废旧线路板(PCB)的方法,尤其是一种微电场作用下利用微生物代谢产物连续回收线路板中铜的方法。其采用如下步骤完成:(1)获取嗜酸菌;(2)嗜酸菌在9K培养基中放大培养,制成菌液;(3)破碎处理废旧线路板;(4)将破碎好的线路板粉末加入到含有菌液的微生物反应器中;(5)在微生物反应器中加入10-20mA微电场;(6)回收阴极上的金属;(7)回收余下的非金属。本发明不仅能够继承微生物湿法冶金的全部优点,而且能够改变微生物生活体系中重金属离子浓度,使微生物反应能持续进行,从而缩短整个工艺流程,节约成本,避免产生污水及废气。提高微生物浸出效率。

铜包铝管的制造方法 713

 0

本发明涉及一种铜铝复合管的制造方法，特别涉及一种铜包铝管的制造方法，所述方法步聚如下：第一步，将基体铝管的外表面、包覆铜带与基体铝管的接触面进行清理；第二步，用包覆铜带对基体铝管进行包覆成型，并对管成型后的铜带进行焊接；第三步，进行多道次直线拉伸，铜管内表面与粘附的铝在结合面处相互扩散，形成铜铝冶金结合层；第四步，通过感应线圈进行瞬时感应加热，感应加热温度为200℃～540℃，然后立即水冷，瞬时高温对铜铝冶金结合层进行加强，同时瞬时高温将铜管内表面上均匀粘附的铝与基体铝管焊合在一起，实现铝铝焊接，制得铜包铝管产品。本发明方法工艺合理，制造成本低；制造产品质量好，能实现铝铝焊接。

双组分耐高温耐磨衬里材料 725

 0

本发明提供了一种以甲组分湿料及乙组分干料组成的耐高温耐磨衬里材料。湿料包含骨料刚玉及复合胶粘剂,干料包含细粉α氧化铝及促凝剂电熔超高铝水泥等。本发明易于保存、使用方便,固化后具有较高的抗压强度和韧性,集低水泥耐火浇注料及磷酸盐耐火浇注料的优点于一身,适用温度范围较宽,尤其适用于高温、高冲刷场合,可广泛用于石油化工、冶金、建材等行业,作为高温窑炉的衬里材料。

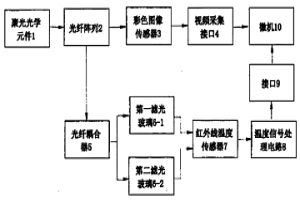

高温温度场、火焰图像的检测装置及其检测方法 743

 0

本发明公开了一种高温温度场、火焰图像的检测装置及其检测方法,通过采用混合图像接收光纤阵列和电脑温度场视频处理能及时提供高温温度场的图像,同时对混合图像接收光纤阵列中按规律分离出的温度光纤通过Y形光纤耦合器分光,采用比色测温技术,能准确检测出温度场中各设定点的温度,再通过电脑的温度场插值处理,在提供高温温度场的图像的同时,还能准确计算出高温温度场其他各点的温度,而且适用范围广,能适用冶金炉等粉尘较多的恶劣环境。

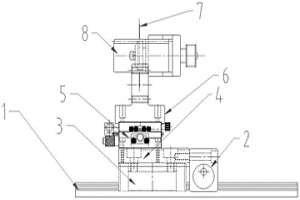

高精密分切机剪切刀架 673

 0

本发明公开的属于冶金技术领域，具体为高精密分切机剪切刀架，包括直线导轨与刀架组件，所述刀架组件包括锁紧组件、滑块、定位座、十字微调台、凸块座与圆刀架，所述滑块与锁紧组件连接，且滑块与锁紧组件均滑接在直线导轨上，所述锁紧组件用于对直线导轨产生锁紧力使得滑块无法移动，所述滑块上设有定位座，且定位座上设有十字微调台，所述凸块座设在十字微调台的活动端上，且圆刀架安装在凸块座上，所述圆刀架上设有100W伺服电机，本发明轴承选用日本进口高精密NSK深沟球轴承，且轴承的等级为D级，是冶金设备中使用的最高等级的轴承，这种轴承可高速连续运转两万小时，温度可以控制在80度以下，而且性能稳定，精度高，对产品的质量有了很大提升空间。

提高铁基非晶合金/纳米晶合金熔体粘度的方法 994

 0

本发明属于材料冶金技术领域，涉及一种非晶合金熔体，特别涉及一种提高铁基非晶合金/纳米晶合金熔体粘度的技术方法，包括以下方式(1)‑(4)中的任一种或几种组合：(1)提高类金属含量，(2)添加价电子数高的金属，(3)添加稀土元素，(4)降低合金熔体温度。本发明可以提高合金熔体的粘度，从而为制备不同要求的合金、铁基非晶合金、铁基纳米晶合金提供相应粘度的钢水。通过微量或少量添加价电子数高的金属或稀土元素，就能达到提高合金熔体粘度的目的，具有效率高、成本低、可控性强的特点；本发明重复性强、效率高、可操控性和重复性强技术可靠性高，适合于在材料冶金技术领域广泛应用。

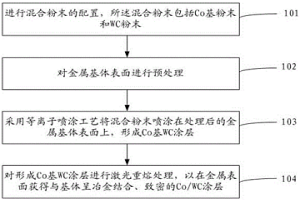

金属表面制备Co基WC涂层的工艺方法 952

 0

本发明涉及一种金属表面制备Co基WC涂层的工艺方法。该方法包括：进行混合粉末的配置，所述混合粉末包括Co基粉末和WC粉末；对金属基体表面进行预处理；采用等离子喷涂工艺将混合粉末喷涂在处理后的金属基体表面上，以在金属基体表面形成Co基WC涂层；对形成Co基WC涂层进行激光重熔处理，以在金属表面获得与基体呈冶金结合、致密的Co/WC涂层。本发明通过采用Co基合金作为粘结基体，克服了WC由于烧结性差，获得的涂层易断裂等缺点；同时结合了等离子喷涂与激光熔覆两种技术，在金属表面获得的Co基WC涂层具有均匀致密，不易断裂，且与基体呈冶金结合的优点。

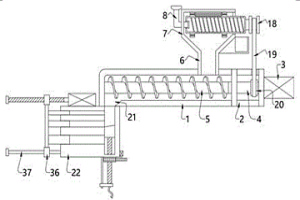

腔室可调式金属粉末注射成型系统及其注射方法 654

 0

本发明涉及冶金设备技术领域，且公开了一种腔室可调式金属粉末注射成型系统及其注射方法，包括给料筒，所述料筒的外壁固定安装有连接架，连接架的外壁固定安装有第一电机，第一电机的输出轴顶部固定连接有连接轴，连接轴的末端固定安装有输送绞龙，输送绞龙活动设置在给料筒的内部。筛筒旋转时，一方面通过其内壁的导向叶使金属粉末持续向右移动，另一方面通过精滤口过滤较细的金属粉末，较细的金属粉末经由精滤口下落，进入给料筒中，无法被精滤口滤下的较粗的金属粉末则被导向叶所引导持续向右运动，最终从筛筒右端的粗滤口排出，落到料仓中，由此，可以完成粗细金属粉末的分离，只保留较细的金属粉末，提升冶金产品的质量。

铜包铝镁合金丝及其制备方法 828

 0

本发明涉及一种铜包铝镁合金丝及其制备方法,在铝镁合金芯表面同心地包覆有铜层,铜层和铝镁合金芯冶金结合,铝镁合金芯的铝镁合金含量达99.6%以上,镁含量为0.7～4.5%;铜包铝镁合金丝的制备方法,具有如下工艺流程:a.圆整,b.清洗,c.打毛,d.包覆焊接,e.拉拔结合,f.拉拔缩径,g.成品组合。本发明的铜包铝镁合金丝的制备方法,工艺简单合理,本发明的铜包铝镁合金丝的导电性能、力学性能与铜丝不相上下,信号传输性能、屏蔽效果优于铜丝和铝镁合金丝,在直径相同条件下,1吨铜包铝镁合金丝长度要比1吨纯铜线长2.5～2.7倍。生产成本低,可节约大量稀缺的铜资源,系纯铜丝之更新换代产品。

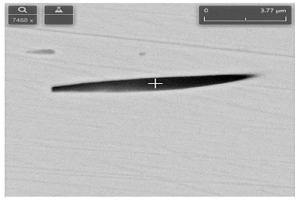

使帘线钢中氧化物夹杂玻璃化的精炼渣 1004

 0

本发明提供了一种使帘线钢中氧化物夹杂玻璃化的精炼渣，可用于帘线钢的精炼，属于钢铁冶金行业二次精炼领域，其特征在于合理设计精炼渣的碱度、氧化性并添加适量Na₂CO₃，精炼渣各组元的质量百分比为Fe₂O₃：2～6％，Na₂CO₃：5～10％，Al₂O₃<8％，MgO<8％，其余为CaO和SiO₂，CaO/SiO₂＝0.8～1.2。工业应用表明本发明所设计的精炼渣可有效抑制夹杂物在冷却凝固以及铸坯加热过程的结晶行为，获得成分均一的玻璃态夹杂，此类夹杂在热轧过程变形均匀、充分，最终盘条中夹杂物宽度可控制在2微米以下，大大降低夹杂物的危害。

X70管线钢表面改性处理的方法 959

 0

一种X70管线钢表面改性处理的方法,属于材料表面改性处理领域。本发明专利通过激光热辐射渗铝处理方法制备Fe-Al合金层,涂层的表面平整光滑,管线钢表层组织和性能发生改变,基体与界面结合方式为冶金结合,获得耐盐雾腐性较强的合金涂层,对于提高管线钢的防盐雾腐蚀性具有重要的工程应用意义。
