四川有色金属火法冶金技术理论与应用

以含铁印尼海砂精矿为原料制备氧化性球团的方法 958

 0

本发明涉及氧化性球团矿领域，尤其是以含铁印尼海砂精矿为原料制备氧化球团矿的方法。所要解决的技术问题是提供一种能较为经济和高效的生产高品质氧化性球团矿的氧化球团矿制备方法。一种以含铁印尼海砂精矿为原料制备氧化性球团的方法，包括以下步骤：a、选取海砂精矿并进行磁选选矿，将海砂精矿与膨润土配料进行混合并加水；b、将海砂精矿与膨润土配料的混合物进行造球、焙烧；c、得到氧化性球团。本发明的成品球团抗压强度≥2500N/个，还原膨胀指数在20%以下。由于含铁印尼海砂精矿来源广泛，储量丰富，易于获得，成本低，同时，得到的球团的强度高，冶金性能好。本发明尤其适用于利用含铁印尼海砂精矿制备高品质的氧化性球团。

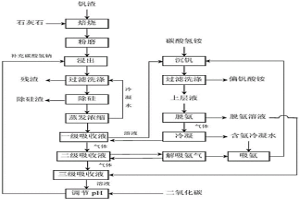

钒渣碳酸化浸出提钒及介质循环利用的方法 1125

 0

本发明涉及提钒冶金技术领域，公开了一种钒渣碳酸化浸出提钒及介质循环利用的方法。该方法包括以下步骤：S1焙烧制备粉状熟料；S2制备浓缩液、脱氨溶液；S3钒渣提钒及介质循环过程，依次进行步骤a、b、c、d、e，然后对步骤e所得冷凝气体进行三级吸收；循环操作步骤S3。该方法能够降低工艺成本、减少水处理固废、实现介质循环利用。

由钒渣提取五氧化二钒的方法 1305

 0

本发明涉及由钒渣提取五氧化二钒的方法,属于钒冶金领域。本发明所解决的技术问题是提供了一种环境污染更小的由钒渣提取五氧化二钒的方法。本发明由钒渣提取五氧化二钒的方法包括如下步骤:a、钒渣破碎,除去金属铁,得到精钒渣;b、精钒渣于800～1000℃焙烧,得到熟料;c、熟料加入碱液中浸取,趁热过滤,得到含钒溶液和尾渣;d、含钒溶液进行除杂处理,除杂后的含钒溶液降温至35℃以下,结晶,过滤,得到Na3VO4·5～12H2O晶体和其过滤母液;e、Na3VO4·5～12H2O晶体加水溶解,采用酸性铵盐沉淀法处理,得到多钒酸铵或偏钒酸铵,多钒酸铵或偏钒酸铵进行脱水、脱氨、熔化处理,得到五氧化二钒产品。

自熔性钒钛球团的制备方法 976

 0

本发明公开了一种自熔性钒钛球团的制备方法，属于钢铁冶金领域。一种自熔性钒钛球团矿的制备方法，该方法包括以下步骤：A、将钒钛精矿、熔剂和膨润土按质量比为96～98：2～2.5：0～1.5混合均匀，然后进行造球，得生球；B、对步骤A所得生球进行筛分，得粒度为8～16mm的合格生球；C、步骤B所得合格生球经焙烧、冷却，得自熔性钒钛球团。本发明方法以高钛的钒钛磁铁精矿、熔剂和/或膨润土为原料，生产出一种优质的自熔性钒钛球团，可作为高炉的原料，从而降低生铁成本。

提钒尾渣造球提钒的方法 987

 0

本发明属于钒的冶金技术领域，具体涉及提钒尾渣造球提钒的方法。本发明所要解决的技术问题是提供能够降低浸出残渣中钒含量的提钒尾渣造球提钒的方法。该方法包括如下步骤：a、将含钒物料与提钒尾渣混匀，干燥得混合料1；b、混合料1与钠盐混合，得混合料2，以氢氧化钠、粘结剂和水制备粘结溶液，将混合料2与粘结溶液混合，制得湿球团；c、将湿球团烘干，焙烧，浸出。采用本发明方法可使浸出后的残渣中的钒含量可降低至0.3％以下。

矿物浸罐 877

 0

本实用新型公开了一种矿物浸罐，其特征在于，包括罐体上方中部设置有注入口，注入口左右两侧设置有观测窗，罐体前后两端面从左至右依次设置有至少三个紧固架，所述紧固架上设置有紧固螺钉，所述紧固螺钉的安装方向与罐体前端面垂直。有色冶金工业指通过熔炼、精练、电解或其他方法从有色金属矿、废杂金属料等有色金属原料中提炼常用金属的生产活动。其中包括铝、铜、镍、铅、锌、稀土、金、银等金属的冶炼。有色冶金工业指除黑色金属以外的所有金属的生产，包括对有色金属矿的开采、选矿、冶炼以及加工成材的工业部门。按其生产性质可分为：重金属的生产，如铜、铅、锌、镍等。

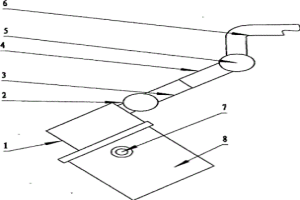

活动吸风装置 676

 0

本实用新型的活动吸风装置,涉及冶金技术领域,旨在解决传统回转式熔炼炉吸风装置吸风与收尘效率低等技术问题。本实用新型的活动吸风装置,其中吸风罩1下部进风口安装在炉体8的开口上,其侧壁上之吸风口9通过中空管道与中空的回转管节一端贯通相连,回转管节的另一端与吸风主管道6贯通连接。本实用新型适用于回转熔炼炉的活动吸风除尘。

高温直接还原铁的输送装置 1027

 0

一种高温直接还原铁的输送装置,适用于钢铁冶金工业直接还原法中高温直接还原铁产品向熔炼电炉的直接输送。它包括溜管、溜管内衬、溜管法兰、溜管法兰间垫片、测温测压装置和检查清理孔;溜管密封设置在电炉和还原炉之间,其内设有耐温耐磨的内衬;溜管上还设有测温测压装置和检查清理空;借助于有耐温耐磨内衬的溜管,在一定的倾角下,高温还原铁在溜管内靠自重自流的作用,高速冲入熔池,直接被热装入熔炼电炉熔池被快速熔化。该溜管能对高温还原铁保温,装置轻巧、工艺简捷、不需要动力、密闭输送、环保效果好。该装置节能、易于检查、方便更换、投资省。还原铁热装入电炉,有利于降低电炉电耗,从而缩短冶炼周期,提高电炉产量和作业率。

向电炉供应高温直接还原铁的分流控制装置 827

 0

一种分流控制装置,适用于钢铁冶金工业的高温直接还原铁产品向熔炼电炉直接多点送料。它以散状还原铁在一定坡度下能靠自重产生自流的性质,通过流料槽向下倾斜设置,使所述的还原铁在一定坡度下能靠自重产生自流;通过第一级分流器将经流料槽输入的料流分流为2～3股料,通过分料槽将来自第一级分流器的单股料流引入第二级分流器,布料管将来自最后一级分流器的高温还原铁供给熔炼电炉装料口,从而提高电炉的熔化能力,缩短冶炼周期,增加电炉的产量。该装置工艺简捷,设备轻巧,密闭输送,无粉尘污染,能保留高温还原铁的物理热量,各股料流量可以随意控制,投资少,运行成本低,检修方便,经济实用,使还原铁的热量得到了高效利用。

制备球形钛铝基合金粉末的方法 822

 0

本发明属于粉末冶金技术领域，具体涉及一种制备球形钛铝基合金粉末的方法。针对现有方法制备的球形钛铝基合金粉末球形度低，粒度不均，氧含量高等问题，本发明提供一种制备球形钛铝基合金粉末的方法，先采用真空自耗电弧熔炼炉进行熔炼，制备出钛铝基合金铸锭，经扒皮处理，并进行均匀化热处理，获得合金成分均匀的铸锭。然后对铸锭进行氢化处理、破碎，获得吸氢钛铝基合金粉末。本发明制备的球形钛铝基合金粉末，具备成分均匀、粒径细小、流动性好、球化率高、氧含量低，适用于激光束/电子束3D打印、熔覆成形、注射成形和热喷涂等技术领域。

变形铝合金变质细化的方法 1045

 0

一种变形铝合金变质细化的方法，属于化工冶金领域。包括熔炼、精炼、变质、细化、除气、过滤除渣步骤，其中熔炼步骤中还包括脱氧步骤。本发明的细化效果稳定，不易衰退并且本发明解决了铝合金割裂、力学性能差的问题，抗拉强度为260MPa～270MPa；本发明使用脱氧剂，是铝合金在熔融的状态时隔绝了氧气对铝合金熔融液的氧化，增加了铝合金的物理性能；使用精炼剂可以去除铝合金中所含的氧化物，并保护金属溶液不被二次氧化。本发明中使用的是稀土变质剂，稀土变质剂可使针片状的共晶硅细化成短杆状或颗粒状，还可以作为外来的结晶晶核，使合金组织细化，且变质剂具有长效性且无污染。

GH2909合金铸锭及其制备方法 924

 0

本发明公开了一种GH2909合金铸锭及其制备方法，属于冶金生产制造工艺技术领域。提供一种达到均匀元素分布，消除枝晶，回溶Laves相的GH2909合金铸锭及其制备方法。所述合金铸锭的重量份组分为C≤0.06；Co：12‑16；Nb：4.3‑5.2；Ni：35‑40；Si：0.25‑0.5；Ti1.3‑1.8；Cr≤1；Al≤0.2；Mo≤0.2；Mn≤1；P、S≤0.015；Fe余量，其中，所述GH2909合金铸锭的残余偏析指数＜0.2。所述的制备方法至少包括按所述的重量份组分真空熔炼钢水、电极棒浇铸、真空自耗熔炼、自耗锭浇铸、自耗锭均匀化以及开坯锻造至规定规格的棒材几个步骤。

塞棒定位器 895

 0

本实用新型公开了一种塞棒定位器，属于冶金生产设备制造技术领域。提供一种能快速、准确的将塞棒插入石墨底座上的铜水入口孔中的塞棒定位器。所述塞棒定位器包括与熔炼炉炉体连接的定位装置和引导塞棒堵塞熔炼炉内的铜水入口孔的导向装置，导向装置固定的套接在定位装置上。

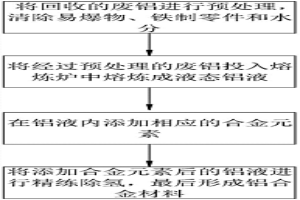

铝合金冶炼方法 1013

 0

本发明属于冶金技术领域，具体的说是一种铝合金冶炼方法，该方法使用熔炼炉，该熔炼炉包括炉体，炉体内设有燃烧台、通气孔、点火器，燃烧台上方设有熔化桶，炉体两侧分别连有过烟管道，炉体顶部设有安装架，安装架顶部铰接安装一个平衡杆，平衡杆两端分别铰接连接杆一端，连接杆另一端固连锥形塞块，过烟管道内壁上设置限位板，连接杆上套接一个套杆，套杆上端上方设有凸块，套杆下端外侧固定设置一个圆盘，套杆上端通过连杆并且利用弹簧连接搅动杆，热烟气从一侧的过烟管道通过时，圆盘向上移动使连接杆向上移动，通过平衡杆使另一侧向下移动，当热烟气从另一侧通过使运动相反，通过相连的搅动杆实现对铝熔液的搅动，提高废铝的熔化效率。

锗锑碲化合物相变材料溅射靶材生产方法 730

 0

本发明涉及靶材生产制备领域，具体而言，涉及一种锗锑碲化合物相变材料溅射靶材生产方法。包括：将质量分数为13%～16%的锗，22%～25%的锑，60%～64%的碲混合，组成原料；对原料进行真空熔炼处理，得到GeSbTe金属化合物；将GeSbTe金属化合物进行粉末冶金处理，得到干燥的GeSbTe粉末；将干燥的GeSbTe粉末进行真空热压烧结处理，得到锗锑碲相变材料溅射靶材。本发明中的锗锑碲相变材料溅射靶材生产方法，将利用真空熔炼方法，完成锗锑碲所形成稳定化合物制成粉末，使之成分均匀；后将该粉末放入热压机进行高压烧结，形成致密的靶材。用该工艺，解决了粉末成分可能出现不均，或密度不高的技术问题。

超低温服役环境用高强韧不锈钢大钢锭及其制备方法 789

 0

本发明提供了一种超低温服役环境用高强韧不锈钢大钢锭的制备方法，包括：将合金原料进行真空感应熔炼后浇注，得到电极棒；将所述电极棒进行真空自耗熔炼，得到自耗锭。本发明开发12吨真空感应炉+12吨真空自耗炉冶炼的工艺技术，冶炼大截面Φ920mm钢锭，在保证双真空双联冶炼超低氮含量控制和超纯低偏析冶炼控制的基础上，确保锭重≥10.5吨，满足工程用单张板成品用锭要求，化学成分控制满足冶金成分设计要求，成品偏析组织、非金属夹杂、‑196℃冲击韧性及力学性能以及超声波探伤等满足航天低温工程规范要求。

钛渣电炉的电极布置结构 672

 0

本实用新型公开了一种电极布置结构，尤其是公开了一种钛渣电炉的电极布置结构，属于冶金生产设备技术领域。提供一种熔炼过程稳定、熔炼过程中热量分布均匀的钛渣电炉的电极布置结构。所述钛渣电炉的电极布置结构包括至少两根石墨电极和至少一台变压器，每台变压器均含有两个输出端，所述各石墨电极相互平行的布置在钛渣电炉的熔炼炉内，变压器的一个输出端对应的连接一根石墨电极。

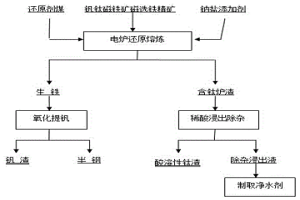

钒钛磁铁矿提取钛的方法 932

 0

本发明公开了一种钒钛磁铁矿提取钛的方法，在铁精矿电炉还原熔炼中加入钠或钾盐添加剂，得到铁水和含钛炉渣，其中：钒、铁经还原进入铁水，而在熔炼高温条件下，硅、铝杂质与钠或钾盐添加剂形成可溶于稀酸的钠的硅铝酸盐，并与钛及钙镁杂质留在含钛炉渣中；然后，针对含钛炉渣采用湿法冶金除杂方法进行提纯，获得含TiO2＞75%的钛渣产品。本方法针对钒钛磁铁矿选矿获得的铁精矿中钛的利用问题，通过在还原熔炼工序加入炉渣改性添加剂，不仅改善了炉渣流动性，而且对炉渣后期硅铝杂质的去除创造了有利条件，较好地解决了铁精矿中钛的高效分离提取技术问题，大幅提高了铁、钛、钒的资源利用率，特别是钛的利用率较高炉流程提高了近3倍。

高铬型钒钛磁铁球团矿及其制备方法 834

 0

本发明提供了一种高铬型钒钛磁铁球团矿及其制备方法，涉及冶金技术领域。一种高铬型钒钛磁铁球团矿通过以下方法制备而得：将水分质量百分比含量为6～7％的高铬型钒钛磁铁精矿与粘结剂按照98.4:1.5～1.7的比例进行混合搅拌，得到混合料；对混合料进行造球，并使得造球后的生球的水分质量百分比含量为8～9％；将生球依次进行筛分以及焙烧后得到熟球。通过上述高铬型钒钛磁铁球团矿的制备方法制备而得到，此高铬型钒钛磁铁球团矿的冶金性能优异，质量高，具有较大的工业生产前景。

利用球墨铸铁整体铸造大型V型柴油机机体的方法 822

 0

本发明公开了一种利用球墨铸铁整体铸造25吨以上的大型柴油机V型机体的方法，包括以下步骤：A1，将球墨铸铁在熔炼炉内进行熔炼，熔炼后加入硅钡和冶金碳化硅预处理剂；A2，然后将球化剂装入堤坝式球化包的最底层；第二层覆盖孕育剂；第三层用低锰低合金碎钢片完全覆盖并压实；A3，然后加入钙钡孕育剂，一次性冲入铁水进行出铁随流孕育，待冲入铁液进行球化处理的同时发生孕育作用，之后，对包内铁水进行浇注前处理；A4，再将随流孕育剂放入漏斗进行浇注随流孕育；A5，最后将温度不低于1400℃的铁液浇注到砂箱中，铁液在冒口液态金属的补缩下充型、凝固形成铸件，并利用铸件自身的余热进行热处理。

均质铀钨合金的制备方法 943

 0

本发明公开了一种均质铀钨合金的制备技术，属于冶金领域，合金中钨的含量在2‑40%范围内，制备过程中，采用电弧熔炼技术，钨先熔于铀熔体中。通过对铀钨合金锭正反面多次熔炼，同时在熔炼的过程中施加电磁场对熔体进行搅拌，使钨均匀分布于铀熔体中，在再凝固的过程中弥散均匀的析出，最终钨以颗粒状均匀弥散的分布于整个铀钨合金锭中。

钙系处理含钒铁水生产含钙钒渣及直接浸出提钒的方法 650

 0

本发明公开了一种钙系处理含钒铁水生产含钙钒渣及直接浸出提钒的方法，属于重金属钒冶金技术领域。本发明为现有技术铁水生产含钒浸出液的工序繁多、转炉提钒的钒氧化率低、能耗大等问题，提供了一种转炉铁水加石灰生产含钙钒渣及浸出方法，包括：铁水兑入转炉后，加入冷却剂和石灰，采用顶吹氧气底吹氮气进行吹炼；吹炼结束后，将钒渣留于转炉内，将底吹气体切换为氧气，并加入CaF₂，制得含钙钒渣；含钙钒渣经酸浸，得浸出液。本发明将钙化焙烧和转炉提钒结合，能够减少铁水生产含钒浸出液的工序数量，同时钒渣无需冷却后再焙烧，减少了能源消耗，且显著提高了钒的氧化率和浸出率。

钙系钒渣的转炉生产及其浸出提钒方法 948

 0

本发明公开了一种钙系钒渣的转炉生产及其浸出提钒方法，属于重金属钒冶金技术领域。本发明为现有技术铁水生产含钒浸出液的工序繁多、转炉提钒的钒氧化率低、能耗大等问题，提供了一种钙系钒渣的转炉生产及浸出方法，包括：铁水兑入转炉后，加入冷却剂和石灰，采用顶吹氧气底吹氮气进行吹炼；吹炼结束后，将钒渣留于转炉内，将底吹气体切换为氧气，并加入石灰和CaF₂，同时顶吹氧气，制得含钙钒渣；含钙钒渣经酸浸，得浸出液。本申请将钙化焙烧和转炉提钒结合，能够减少铁水生产含钒浸出液的工序数量，同时钒渣无需冷却后再焙烧，减少了能源消耗，且显著提高了提高钒的氧化率和浸出率。

转炉铁水加石灰生产含钙钒渣及其浸出的方法 704

 0

本发明公开了一种转炉铁水加石灰生产含钙钒渣及其浸出的方法，属于重金属钒冶金技术领域。本发明为现有技术铁水生产含钒浸出液的工序繁多、转炉提钒的钒氧化率低、能耗大等问题，提供了一种转炉铁水加石灰生产含钙钒渣及浸出方法，包括：铁水兑入转炉后，加入冷却剂和石灰，采用顶吹氧气底吹氮气进行吹炼；吹炼结束后，将钒渣留于转炉内，将底吹气体切换为氧气，并加入CaF₂，制得含钙钒渣；含钙钒渣经酸浸，得浸出液。本申请将钙化焙烧和转炉提钒结合，能够减少铁水生产含钒浸出液的工序数量，同时钒渣无需冷却后再焙烧，减少了能源消耗，且显著提高了提高钒的氧化率和浸出率。

含锶稀土矿的综合利用工艺 741

 0

本发明公开了一种含锶稀土矿的综合利用工艺，涉及含锶稀土矿冶金分离技术领域，包括如下步骤：1）焙烧：将含锶稀土矿的矿粉在500～600℃的温度下，氧化焙烧1～3小时，得到焙砂；2）碱浸：在焙砂中加入相当于稀土矿矿重4-8%的可溶性碱金属碳酸盐，在近沸温度条件下的水溶液中浸出0.5～3小时，过滤后得碱浸渣；所述近沸温度在90-100摄氏度范围内；水溶液中液固比为1:1～5:1；3）预浸：将碱浸渣在常温下用盐酸预浸1～3小时，控制pH8～10，液固分离得到含锶溶液和稀土氧化物渣。采用本工艺，能够大幅提高资源的利用率，稀土总回收率≥90%，比现有企业的指标高40～50%；锶的总回收率≥80%，比现有企业指标高20～35%。

从钒铬渣中分离钒与铬的方法 1061

 0

本发明属于钒铬冶金技术领域，具体涉及从钒铬渣中分离钒与铬的方法。本发明所要解决的技术问题是提供从钒铬渣中分离钒与铬的方法，包括以下步骤：a、将钒铬渣、碳酸钠、熟料混匀后进行焙烧，得钠化熟料；b、将钠化熟料进行水浸，固液分离得钒铬浸出液和浸出残渣；c、将钒铬浸出液加热至90～100℃，加入氧化钙沉钒，固液分离得钒酸钙和铬溶液；d、钒酸钙采用碳酸氢钠、碳酸氢铵混合溶液浸出，固液分离得到含钒浸出液；向含钒浸出液中加入偏铝酸钠，固液分离，再向液体中加入碳酸氢铵沉钒，获得偏钒酸铵。本发明方法可有效降低焙烧温度，同时避免加入阴离子造成的不利影响。

利用氧化钒工业废水制备钒液的方法 971

 0

本发明属于冶金化工技术领域，主要应用于含钒熟料浸出提钒过程中，一种利用氧化钒工业废水制备钒液的方法。本发明的目的是利用氧化钒生产的提锰废水和水浴料两种废水，用于钙化焙烧熟料的酸性浸出，用于回收其中的有价元素，实现了废水有效利用。该方法包括如下步骤：(1)对水浴料进行过滤，将滤液与提锰废水按一定比例混合，得到混合液；(2)将钙化焙烧熟料按一定液固比加入到混合液中，搅拌并升温至40～55℃，调节体系pH至2.6～3.0；(3)进行固液分离，滤渣采用步骤(1)中的混合液进行洗涤，所得滤液为含钒浸出液。

钙化熟料酸浸方法 740

 0

本发明属于冶金领域，具体涉及一种钙化熟料酸浸方法。本发明所要解决的技术问题是提供一种钙化熟料酸浸方法，本发明根据焙烧熟料中酸溶性钒与总钒量比值、环境温度的不同，控制合适的升温速率，进而进一步控制合适的母液量与熟料量的液固比和控制pH变化速率等因素，从而使钙化焙烧熟料的酸浸率均能高达95％以上。

铁水加石灰生产含钙钒渣及直接浸出提钒的方法 627

 0

本发明公开了一种转炉铁水加石灰生产含钙钒渣及其浸出的方法，属于重金属钒冶金技术领域。本发明为现有技术铁水生产含钒浸出液的工序繁多、转炉提钒的钒氧化率低、能耗大等问题，提供了一种转炉铁水加石灰生产含钙钒渣及浸出方法，包括：铁水兑入转炉后，加入冷却剂和石灰，采用顶吹氧气底吹氮气进行吹炼；吹炼结束后，将钒渣留于转炉内，将底吹气体切换为氧气，并顶吹氧气，制得含钙钒渣；含钙钒渣经酸浸，得浸出液。本发明将钙化焙烧和转炉提钒结合，能够减少铁水生产含钒浸出液的工序数量，同时钒渣无需冷却后再焙烧，减少了能源消耗，且显著提高了钒的氧化率和浸出率。

提高钒钛球团矿的生产效率的成形方法及铁精矿的加工方法 786

 0

本发明公开了提高钒钛球团矿的生产效率的成形方法及铁精矿的加工方法，涉及冶金技术领域。该提高钒钛球团矿的生产效率的成形方法包括：将铁精矿、消石灰和除尘灰混合后加水进行造球，然后筛分出粒径为8‑16mm的生球，生球的含水量为7.5‑8.5％；将生球以165‑175mm的料层厚度进行布料后依次经过鼓风干燥段、抽风干燥段、预热一段和预热二段的进行升温，并在900‑980℃的温度条件下进行焙烧；将焙烧后的球团进行冷却处理。该铁精矿的加工方法包括上述提高铁精矿球团产量的成形方法，能够在球团生产过程中提高球团产量，提升经济效益。
