浙江嘉兴有色金属冶金技术理论与应用

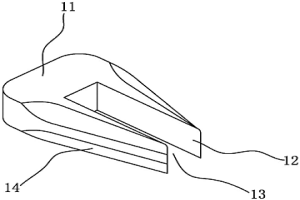

方便电解阴极金属板剥板的扣件及其使用方法 752

 0

本发明公开了一种对电解阴极金属板剥板的新方法。现有湿法冶金电解工艺中，采用现有昂贵的剥板机技术，或采用劳动强度很大的人工剥板。本发明提供了一种方便电解阴极金属板剥板的扣件，其特征在于，所述的扣件包括扣体和与扣体一体的两个卡脚，所述的两卡脚之间形成一方形卡口，扣体的表面涂有绝缘层，扣件的材质为易与电解阴极金属板剥离的金属。本发明使阴极板在电解过程中，制造一个凸起的缺口，便于剥板。

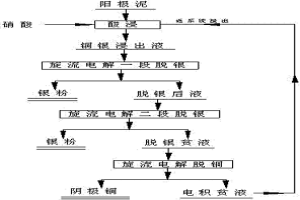

利用旋流电解处理阳极泥的方法 888

 0

一种利用旋流电解处理阳极泥的方法，属于有色金属湿法冶金及资源再生回收技术领域。其以阳极泥为原料，经硝酸浸出后由精密过滤设备过滤，得到含银铜的硝酸溶液，含银铜的硝酸溶液经过两段旋流电解脱银，得到银粉经收集后用纯水洗涤、干燥，脱银贫液继续进入旋流电解系统，进行电解脱铜，得到阴极铜。本发明的处理方法能够做到金属的高效回收，变废为宝，实现资源的循环再利用；利用旋流电解技术能够选择性的对金属进行电解沉积，更好的提纯银铜；较高的电流密度及电流效率，试剂消耗少，降低了生产成本，提高企业效益；同时溶液闭路循环，没有有害气体的排放，符合现下循环经济、环境保护的理念。

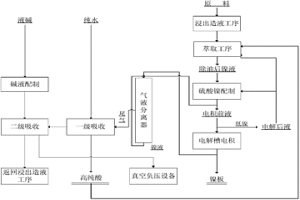

电积镍的制备方法 778

 0

本发明公开了一种电积镍的制备方法。传统的电积镍工艺，通常采用始极片工艺，费时费力，电流效率低，电积时间较长。本发明以湿法冶金生产所得除油后硫酸镍溶液为原料，其Ni2+为100~160g/l，与Ni2+为40~60g/L的电积后液混合，得到Ni2+为80~100g/L的硫酸镍溶液，作为电积前液；在密闭式电解槽中，在负压条件下对电积前液进行电积。本发明不需要采用始极片，减少始极片生产和处理工序，大大降低了人工成本和生产成本；采用密闭式电解槽，需要处理的风量小，与敞开式电积槽比，配套风机功率小，运行成本低；本发明电流密度大，电积时间短。

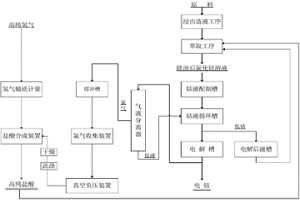

大流量下制备电积钴的方法 658

 0

本发明公开了一种大流量下制备电积钴的方法。现有的电积钴生产方法在加工过程中电流效率不高，电积时间长，生产的电积钴无论从纯度还是回收率都很难达到要求。本发明采用的技术方案为：以湿法冶金生产所得除油后氯化钴溶液为原料，用纯水将其稀释，使氯化钴溶液中的Co2+为30~100g/l，作为电积前液；在封闭的电积装置中，在5~15m3/h·m2的大流量及负压条件下对电积前液进行电积。本发明在制备电积钴的过程中，采用高流量可减少阴极极化，电流效率高，可以达到95%以上，直流电耗低；采用高流量，可以及时带走阳极产生的氯气和氧气，防止其氧化阴极钴以保证产品质量。

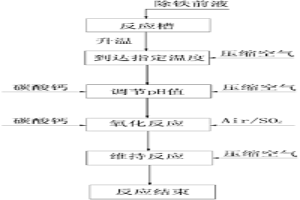

用空气和二氧化硫混合气低温除铁的方法 800

 0

本发明涉及一种冶金行业中矿石浸出液用空气和二氧化硫混合气低温除铁的工艺。目前，在湿法冶金中除铁的方法很多，其中针铁矿除铁法在湿法冶金工艺中应用最广，但氧化剂辅料供应受限且生产成本较高。本发明的特征在于先用碳酸钙调节除铁前液的pH值，并连续通入空气；接着，通入空气和SO2混合气进行氧化反应，并继续用碳酸钙调节pH值进行中和除铁。本发明保证了除铁效果且采用空气和SO2混合气作为氧化剂，无需高温条件，具有成本低的优点。

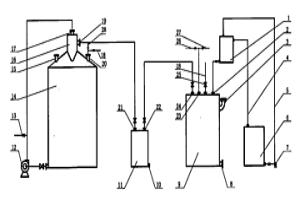

湿法冶金中深度净化除重金属的装置 750

 0

本实用新型公开了一种在湿法冶金工艺中从溶液中深度净化脱除铜铅锌等重金属的装置。目前通常将硫化氢气体压缩后直接通入净化反应罐中,以机械搅拌的方式将铜铅锌等杂质脱除,此法虽能将铜铅锌等脱除,但反应速度较慢。本实用新型的特征在于它由硫化氢气体发生器、缓冲罐和净化反应罐用管道依次串联而成,净化反应罐的上部装有一水力喷射装置,一循环泵通过管道与水力喷射装置连接,所述的硫化氢气体发生器上设有硫化碱加入口、硫酸加入口和出气口,所述的净化反应罐上设有加料口和废气出口,水力喷射装置的上设有进液口和进气口。本实用新型在保证较高主金属回收率的同时,加快了铜铅锌等重金属的脱除反应速度。

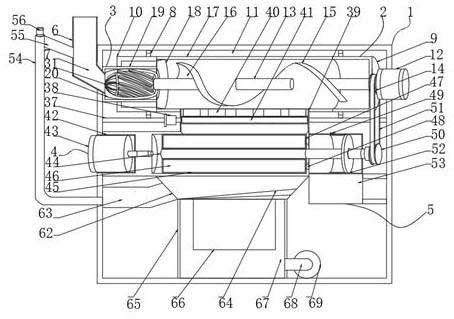

基于二氧化碳的多级反应和分离的湿法冶金系统 654

 0

本发明涉及湿法冶金技术领域，具体为一种基于二氧化碳的多级反应和分离的湿法冶金系统，包括：冶金系统壳体，所述冶金系统壳体内腔套设有一隔离板。二氧化碳输送罐内的二氧化碳进入到圆柱形反应室内腔的右侧时，当内部二氧化碳在压缩板与隔板之间集中后内部的压强变大，而驱动电机通过传动皮带带动第二驱动轮转动，进而往复式导向槽带动滚珠套向一侧移动，进而位于内腔的二氧化碳的压力逐渐变大，此时，当内部压力达到规定的压力时，二氧化碳从压力阀门内向接通气孔内移动，这样配合圆柱形反应室内设置的高温度，能够将减少高腐蚀性的试剂介入，这样能够起环保的作用，进而能够较少反应后废水废物的产生。

冶金零部件加工用冷却装置 941

 0

本实用新型属于冶金零件冷却技术领域。尤其是一种冶金零部件加工用冷却装置，包括冷却桶，所述冷却桶内壁顶部固设有内套，所述冷却桶圆周外壁固设有烟管，所述烟管圆周外壁固设有抽风机，所述冷却桶内壁固设有内筒，所述内筒内壁滑动连接有滤网一，所述内筒内壁底部固设有固定杆，所述滤网一底部固设有安装套，所述安装套内壁固设有限位套，所述限位套底部呈环形对称结构固设有两个滑杆，所述滑杆圆周外壁套设有弹簧，所述安装套内壁滑动连接有托盘，所述托盘顶部设有滤网二，此设计能够将每次淬火过程中产生的金属碎渣进行隔离，避免金属碎渣重新进入滤网一以及滤网二内部，从而对金属淬火产生一定影响。

熔炼设备 860

 0

熔炼设备，包括炉底座、炉缸、炉腹、炉腰、炉身、炉喉及料钟调控阀，熔炼设备按照以上顺序从底向上依次衔接在一起；熔炼设备的最底端设置有炉底座，炉底座上端设置有炉缸，炉缸两侧分别设置有出铁口和出渣口，炉缸的上端设置有炉腹，炉缸和炉腹之间设置有热风咀，炉腹的两侧设置有热风管，热风管的另一侧设置有鼓风机，鼓风机与数控系统相连接，热风管与鼓风机相连接，炉腹的顶端设置有炉体支架，炉腹上端设置有炉腰，炉腰的上端设置有炉身，炉身的顶端设置有炉喉；鼓风机采用同步电动鼓风机，此鼓风机启动方便，易于维护，投资少；熔炉的整体结构工艺简单，生产量大，劳动生产效率高，能耗低。

铜合金线材生产用真空熔炼炉 937

 0

本实用新型涉及熔炼装置领域，具体涉及一种铜合金线材生产用真空熔炼炉，包括底座和炉体，还包括控制器、坩埚、翻转机构和抽真空机构，翻转机构包括加热罐、旋转轴和驱动组件，抽真空机构包括真空传感器和抽出组件，抽出组件设在底座的顶部，真空传感器、驱动组件和抽出组件与控制器均为电性连接，本实用新型涉及的一种铜合金线材生产用真空熔炼炉，在固状金属熔炼好后，即加热至液状后，直接可于炉身的内部向圆形模具的型腔内倾倒，无需打开顶盖再倾倒至模具内，不仅节约了加工步骤，节约了时间，同时有利于节约人力，且通过在型腔的外周设计呈螺旋状自上而下的环形流通槽，外界输送冷水的进水管，对位于型腔内的液状金属进行快速降温，进而提升了产品的成型效率。

从黄铜矿中提取铜的溶剂冶金方法 634

 0

本发明公开了一种从黄铜矿中提取铜的溶剂冶金方法，包括以下步骤：(a)将黄铜矿干燥后研磨；(b)将研磨好的所述黄铜矿与三氯化铁溶液加入至浸出槽中，在搅拌的条件下浸出；(c)浸出结束后对混合溶液进行过滤，固液分离得到浸出液和含硫浸出渣；(d)将所述浸出液直接电积得到铜板和电积贫液；(e)步骤(d)中将所述电积贫液中的Fe3+/Fe2+分离，得到再生的三氯化铁溶液和含Fe2+溶液；(f)所述再生的三氯化铁溶液回到浸出槽中循环使用。本发明采用上述结构的一种从黄铜矿中提取铜的溶剂冶金方法，整个工艺具有流程操作简单、无净化过程、铜浸出率高、浸出剂再生循环使用、运行成本低、环保无污染等优点。

透气砖搅拌装置 965

 0

本发明公开了一种透气砖搅拌装置，所述装置包括多套透气砖搅拌单元，分别均匀地设置在炉的烧嘴端和出烟端两侧，位于炉内砌体底部，所述透气砖搅拌单元由透气砖单元以及透气砖单元底部的套管组成，透气砖单元设置在炉内铜液中，套管穿入炉底的耐火砖内部延伸至透气砖单元底部，套管内设置有输入用氮气管，冷却风管以及热电偶线，氮气管与外接气源相连，外接氮气通过氮气管进入透气砖进而进入炉内，对冶炼过程中的铜液进行搅拌作业。冶炼产生的铜液经本发明的搅拌装置搅拌后，在相对扰动的情况下搅拌了铜液，防止了铜液中夹渣的形成，提高了铜的纯度。

基于二氧化碳的多级反应和分离的湿法冶金系统 1040

 0

本发明涉及湿法冶金技术领域，具体为一种基于二氧化碳的多级反应和分离的湿法冶金系统，包括：冶金系统壳体，所述冶金系统壳体内腔套设有一隔离板。二氧化碳输送罐内的二氧化碳进入到圆柱形反应室内腔的右侧时，当内部二氧化碳在压缩板与隔板之间集中后内部的压强变大，而驱动电机通过传动皮带带动第二驱动轮转动，进而往复式导向槽带动滚珠套向一侧移动，进而位于内腔的二氧化碳的压力逐渐变大，此时，当内部压力达到规定的压力时，二氧化碳从压力阀门内向接通气孔内移动，这样配合圆柱形反应室内设置的高温度，能够将减少高腐蚀性的试剂介入，这样能够起环保的作用，进而能够较少反应后废水废物的产生。

铅冰铜风淬水冷的粒化方法 820

 0

本发明公开了一种铅冰铜风淬水冷的粒化方法，它包括如下步骤：1）熔炼炉侧部设有用于流出液体的圆孔和与圆孔匹配的封闭开关，先用封闭开关将圆孔封堵；将铅冰铜置于熔炼炉中熔化后，打开封闭开关，铅冰铜高温熔化液从圆孔流出，形成熔化液流束；2）采用高压气体容器喷射出高压压缩气体，切向冲击步骤1）的熔化液流束，熔化液流束被高压压缩气体切成细小高温液粒、并以抛物线状在空中射出；3）步骤2）射出的高温液粒，在空中运动过程中冷却硬化，硬化的颗粒落入设于熔炼炉下方的冷却水池中进行冷却，最后沉降进入冷却水池的底部，进行收集，即完成铅冰铜风淬水冷的粒化。本发明采用上述方法，有效将铅冰铜细化成小颗粒，工艺简单，安全性高。

从废弃含锌防腐涂料中回收制备碱式碳酸锌的方法 988

 0

本发明公开了一种从废弃含锌防腐涂料中回收制备碱式碳酸锌的方法，包括以下工艺步骤，1）湿法球磨：将含锌防腐涂料和水混合送入球磨机内作湿法研磨制成目数不小于30目的颗粒状原料；2）浸出：颗粒状原料与反应溶液按1:5‑6的重量比混合，搅拌浸出，补加98%硫酸，浸出终点pH控制在1.5‑2.5之间，压滤，滤液中铁浓度不超过10g/L，滤液输送至除铁、锰搅拌槽中。3）分段除去铁、锰杂质：4）沉淀碱式碳酸锌制备。通过湿法球磨‑直接浸出‑分段除杂‑制备沉淀的工艺，可制备合格的碱式碳酸锌。工艺简单，能耗低。

相变抑制传热温差发电器件及其制造方法 1056

 0

本发明提供一种相变抑制传热温差发电器件及其制造方法，相变抑制传热温差发电器件包括至少一个温差电单体；所述温差电单体包括一P型温差电元件、一N型温差电元件、一相变抑制散热板及一相变抑制集热板。本发明的相变抑制传热温差发电器件在热路上减少了陶瓷片热阻及其与电极界面的接触热阻，有利于建立温差，相变抑制传热板既是电极又是热面和冷面的热交换器，不存在界面热阻，大大提高了温差发电器的热-电转换效率；将若干单体组合起来，可获得较大的输出电压和输出电功率。

铝锡合金-钢复合材料及其制备方法 809

 0

本发明公开了一种铝锡合金‑钢复合材料及其制备方法，包括钢板层和铝锡合金层；铝锡合金‑钢复合材料的制备方法，由钢板为基板、前端先由铸轧工艺得到一定比例成分的铝锡合金板，再把两种板材经过清洗打磨后经过冷轧轧制、热处理等工序，制成铝锡合金‑钢复合板材；产品可在火箭、飞机、汽车、船舶、石油等制造业领域得到广泛应用。本发明采用铝锡合金作为减摩层，钢板作为基体支撑层，与传统的纯铝层相比，铝锡合金层可以起到更好的减摩作用，同时前端的铝锡合金板铸轧工艺可以自行调节合金板的成分比例。

高铝砖及其制造方法 935

 0

本发明公开了一种高铝砖，它包括如下重量份数的组分：3~5mm特级矾上骨料5~15份、1~3mm特级矾上骨料30~40份、0~1mm特级矾上骨料10~20份、特级矾上细粉20~30份、碳化锆细粉5~7份、广西泥l~3份、复合结合剂8~10份和水4~6份。本发明还公开了上述高铝砖的制造方法。?本发明的高铝砖，具有较高的强度、耐火度和高耐磨、抗热震性能。适用于循环流化床锅炉旋风分离器烟道、旋风分离器直段及锥体，返料器、冶金工业炉及其它热工设备。本发明的制造工艺简单，易于实现。

电渣钢残余铝的控制方法 735

 0

本发明涉及一种电渣重熔技术，尤其是涉及一种电渣钢中残余铝的控制方法，旨在克服现有的电渣重熔技术的重熔渣系稳定性差，重熔过程中金属熔池易发生增铝，电渣钢中残余铝难以控制，电渣钢质量差的不足，该电渣钢残余铝的控制方法，以现有的电渣炉和电渣重熔工艺进行熔炼，重熔渣由下列组元按重量百分比组成：CaO28~40%，Al2O310~15%，MnO0.2~0.5%，CaF215~25%，余量为Al2(SiO3)3，重熔过程中，通过重熔渣脱氧控制重熔渣中FeO的含量不大于0.5%。本发明具有重熔渣系稳定性好，金属熔池不易增铝，电渣钢中残余铝易于控制，电渣钢质量好的优点。

钐钴基纳米晶永磁体材料及其制备方法 944

 0

本发明涉及冶金领域，公开了一种新型钐钴基纳米复合永磁材料，钐钴基的类型为(Sm, R)1(Co, Fe, Cu, Zr)7，具有TbCu7型结构，用Fe、Cu、Zr部分取代Co；Re为重稀土Lu、Dy和Tb中的任意一种，部分取代Sm。制备方法包括以下步骤：1)将钐钴基的原料按配比混合，熔炼获得1 : 7型钐钴基合金锭；2)采用高能球磨工艺对合金铸锭进行球磨，再与Fe粉按比例混合后高能球磨，制得纳米晶复合磁粉；3)将纳米晶复合磁粉进行退火热处理。本发明通过高能球磨和激光热处理等工艺制备的软/硬磁相复合磁粉，由于纳米晶硬磁和软磁相之间的交换耦合而获得高磁能积，同时因添加无稀土Fe相，降低了成本，操作工艺容易。

钴硫精矿综合回收处理方法 759

 0

本发明属于有色冶金技术领域，具体涉及一种钴硫精矿综合回收处理方法。它将钴硫精矿进行氧化沸腾焙烧，得焙砂和SO₂烟气，SO₂烟气经净化除尘后进入烟气制酸系统制酸；焙砂冷却后球磨得细颗粒，细颗粒进行浆化预浸、连续加压浸出系统进行连续选择性浸出、石灰乳矿浆进行预中和，得上清液和滤渣，上清液处理后进入进入铜萃取系统进行萃取，得阴极铜、电积后液及萃余液；滤渣经洗涤后得洗涤液，电积后液和洗涤液作为浆化液对焙砂进行浆化预浸处理，萃余液进入沉钴工序、沉镁工序得钴、镁固料，送往渣场堆存。该方法能一次性有效回收矿中的钴和铜，且钴、铜的回收率高，能有效处理低品位钴硫精矿，实现资源的最大化利用。

低成本高浸出率的高硫钴铜矿处理工艺 862

 0

本发明属于冶金技术领域，特别涉及一种高硫钴铜矿的处理工艺。本发明的一种低成本高浸出率的高硫钴铜矿处理工艺主要包括沸腾焙烧、低酸浸出、浮选、高酸浸出、高铜萃取、低铜萃取等工序。本发明高硫钴铜矿沸腾焙烧后钴、铜的硫酸化率均＞85%，钴、铜浸出率均＞98%，浸出渣钴、铜品位＜0.15%、＜0.30%，焙烧过程为自热过程，不需要补充外部能源，能源成本低，且矿沸腾焙烧产生蒸汽可用于加热湿法浸出，高硫钴铜矿沸腾焙烧、浸出、浮选，除加少量浮选药剂外不需要其他辅料，辅料成本低，不会引入氯等有害元素造成设备的腐蚀、铜萃取剂的降解。

高硫钴铜矿和硫铁矿联合处理方法 733

 0

本发明属于冶金技术领域，特别涉及一种高硫钴铜矿和硫铁矿的联合处理方法。本发明以高硫钴铜矿处理为主，以硫铁矿处理和生产硫酸为辅，所以经济效益不受硫铁矿原料、硫酸价格的制约。硫酸化沸腾焙烧的高硫钴铜矿硫品位低至8%，高硫钴铜矿沸腾焙烧烟气二氧化硫浓度低至0.5%也不影响制酸。高硫钴铜矿沸腾焙烧后钴、铜的硫酸化率均＞85%，焙烧过程均为自热过程，不需要补充外部能源，能源成本低，且高硫钴铜矿沸腾焙烧产生蒸汽可用于加热湿法浸出，硫铁矿沸腾焙烧产生蒸汽用于发电。本发明方法设备要求低、投资少、生产周期短、生产成本低，制酸经济效益不受原料、硫酸价格制约。

冶金级高效多晶硅片的制备方法 939

 0

本发明公开了冶金级高效多晶硅片的制备方法，将冶金硅、添加剂和硼的固化剂混合后置入炉膛中，抽真空，充入氩气，炉膛升温，使冶金硅熔化为硅熔体，保持硅熔体温度在900‑1000℃，恒温熔炼3.5‑4.5h；炉膛内抽真空，硅熔体温度保持在900‑1000℃，并在氩等离子体流量为280‑320ml/min，真空熔炼0.3‑0.8h；炉膛抽真空，同时调整硅熔体温度到1400‑1500℃，保温并静置、降温至室温得到硅锭；再经过切割、表面清洗，即得冶金级高效多晶硅片。本发明通过高效冶金硅片转换效率提升技术，通过高还原性添加剂和硼的固化剂，并延长固化时间，保证产品能达到99.999％，提高少子寿命，降低生产成本。

熔炼炉的保护回收装置 983

 0

本实用新型涉及冶金设备领域，公开了一种熔炼炉的保护回收装置，包括用于回收结晶器出口处的铜水的箱体，所述箱体包括外筒、设置在所述外筒内的内筒，所述外筒与所述内筒之间设置有隔热层。本实用新型具有以下优点和效果：本方案利用新机械结构，通过在外筒和内筒之间设置隔热层，且隔热层由陶瓷纤维板层、玻璃纤维板层和石英棉层构成，从而使得内筒上的热量不易传递到外筒上；且外筒的侧壁呈中空设置，最终使得工作人员接触外筒时不易发生烫伤事故；在内筒上采用泥芯沙制成的脱离层具有方便铜水凝结后的废渣脱离内筒的效果，且泥芯沙遇水后能够溶解成颗粒状，使得废渣表面不会粘合有泥芯沙，从而实现废渣回收时的清洁生产。

多功能真空-正压熔炼凝固设备 927

 0

本发明涉及多功能真空-正压熔炼凝固设备,具体为一种在密闭的真空及高压气氛下采用熔炼、凝固工艺制备多种特种材料的设备。该设备由互成90°-100°放置的熔炼炉和定向凝固炉两部分组成,两个部分通过浇铸漏斗相连通,漏斗的敞口端低于熔炼炉内的坩埚并包围坩埚下沿,漏斗的另一端低于定向凝固炉内定向凝固模具上沿。熔体浇铸速度通过设备倾转的速度控制,熔体定向凝固速度可由水冷结晶器中水流速度以及水冷结晶器与浇铸模具间介质控制。本发明设备能够用于生产航空、电子、医药及生物化学、冶金机械、石油化工、能源环保、国防军工等领域的多孔、发泡材料和高氮奥氏体不锈钢以及金属/陶瓷复合材料。

基于二氧化碳的多级反应和分离的湿法冶金系统 1759

 0

本发明涉及湿法冶金技术领域，特别涉及一种基于二氧化碳的多级反应和分离的湿法冶金系统。
