广东河源有色金属火法冶金技术理论与应用

超高强度大直径钢丝主缆索股锚固材料及灌锚方法 1007

 0

本发明公开了一种超高强度大直径钢丝主缆索股锚固材料及灌锚方法，涉及主缆索股灌锚技术领域，为解决现有技术中的主缆索股的锚固方法消耗成本较高，而且在特殊地理环境中的牢固性无法得到保障的问题。以材料数量比计，包括不饱和聚酯树脂的混合比例为13％～14％、固化剂的混合比例为1％～1.6％、促进剂的混合比例为1％～1.6％、其它辅料的混合比例为3.4％～4％和稀土元素0.08％～0.38％、金属元素1.35％～1.73％、熔炼金属材料71.3％～72.8％，包括如下步骤：S1：将不饱和聚酯树脂、固化剂、促进剂和其它辅料按照比例进行混合，从而制成树脂锚固剂；S2：使用混合制出的树脂锚固剂对缆股进行浇注锚固；S3：在树脂锚固的外层使用砂浆对其进行包裹浇注；S4：将稀土元素和金属元素按比例进行混合熔炼。

联合法处理含铜镍污泥的工艺 1124

 0

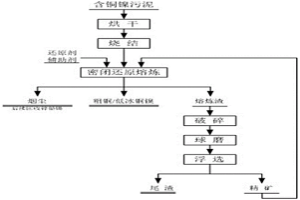

本发明公开了一种联合法处理含铜镍污泥的工艺，首先烘干得到含水量40％－50％的烘干物料干基，接着将烘干物料干基配入石英粉、铁质粉及无烟煤混合，烧结获得致密多孔烧结块，然后将烧结块与石英、石灰石、铁质粉、浮选精矿团以及炭精依次投入密闭还原熔炼炉熔炼，获得含铜50％－80％粗铜或含铜5％－20％、含镍15％－40％的低冰铜镍，烟气处理系统收集的烟尘含锌30％－60％，熔炼渣含铜0.85％－1.5％，含镍0.65％－1％，最后将熔炼渣加入混合浮选剂进行粗选+精选+扫选，获得的精矿经打包静置形成团矿作为上一工序的配矿，尾渣经浸出毒性测试达到一般工业固体废物标准，用于制造水泥原料和路基填料。本发明无害化处理含铜镍污泥的同时提高铜镍金属综合回收率。

次氧化锌烟灰作为脱硫剂的烟气脱硫方法 806

 0

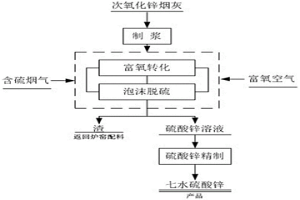

本发明公开了一种次氧化锌烟灰作为脱硫剂的烟气脱硫方法，包括制浆工序、富氧制泡工序、泡沫脱硫工序、脱硫后浆液过滤工序、净化除杂工序和浓缩结晶工序，本发明的工艺方法将次氧化锌烟灰脱硫过程生成的难溶亚硫酸锌及时转化为硫酸锌，推动反应向有利于SO₂吸收的方向进行，免去后续氧化脱硫副产物的冗长流程，利用泡沫吸收方式减少设备堵塞和结垢，同时实现冶金炉窑烟气高效脱硫生产硫酸锌产品，变环保治理投入为环保效益产出，一举多得，对国家大气污染防治具有积极的促进作用，经济环保效益显著。

从冶炼废渣中回收有色金属的方法 1125

 0

本发明公开了一种从冶炼废渣中回收有色金属的方法，包括以下步骤：以冶炼废渣作为原材料，加入水、还原剂，混合后烘干，使水分含量在3‑6％；得到还原后的混合料，冶炼废渣包括炼钢烟尘、铜镍火法冶炼后的含铁废渣；进行高温反应，得到铁氧化物残渣和含着有色金属的烟气；铁氧化物残渣经冷却、破碎、磨矿，制成小于120目粒度的矿浆，经磁选分离出含Fe大于60％的铁精矿；将含有色金属的烟气经沉降、表面冷却器后进入布袋除尘器，最后进入富集系统，完成对有色金属的回收。本发明操作简便，热效率高，生产成本低，综合利用率高，是对炼钢烟尘中有色金属的合理回收。

冶金炉窑协同处置从含铷物料中富集铷的方法 1002

 0

一种冶金炉窑协同处置从含铷物料中富集铷的方法，包括以下步骤：选用含铷物料和工业固废料混合作为混合原料，含铷物料品位范围在0.01%‑10%；烘干；往混合原料中加入煤料、氯化剂和熔剂，搅拌均匀得到混合配料；往混合配料中加入水并进行制团或制粒，得到团块物料或颗粒物料；将团块物料或颗粒物料送入冶金炉中进行还原熔炼，熔炼温度控制在1250℃‑1450℃，产出含铷烟尘、粗金属和溶渣。本发明可有效富集含铷物料、降低后期处理物料量、减少后期处理成本、降低后期处理环保风险。

高温熔炼炉处理炼钢集尘灰的方法 969

 0

本发明公开了一种高温熔炼炉处理炼钢集尘灰的方法，通过控制制粒、烧结等预处理工序辅助剂加入比例、制粒粒度、烧结温度，获得具备良好冶金性能的烧结矿，实现锌、铅、铁、铬、镍等有效分离；改进收尘系统，收尘系统增添前端大颗粒沉降设备，提高布袋收尘装置收集的烟灰中锌品位；采用多孔式均布进料方式，提高熔炼炉炉料料面均匀度及受热均匀度，空气预热增加炉温及炉温度稳定性，提高铬镍生铁质量。
