山西太原有色金属冶金技术理论与应用

连铸封顶支架 1022

 0

一种连铸封顶支架，属于冶金生产辅助设施，它包括两个支腿，其特征是每个支腿呈V形，V形槽内设有若干层弹簧，相邻两层弹簧错位放置，支腿的上部用连接杆和支撑筋板连接。实用新型的封顶效果好，从而保证了不锈钢、合金钢、高锰钢特别是锰含量大于5%的钢种尾坯外观尺寸减少切废；减少了不锈钢、合金钢、高锰钢因尾坯收缩挤出钢水发生机率，提高封顶安全性、快速出坯提高生产效率；减少了不锈钢、合金钢、高锰钢尾坯缩孔，提高了铸坯质量。

防止高炉煤气误入解冻库的联锁保护装置 912

 0

一种防止高炉煤气误入解冻库的联锁保护装置，属于冶金企业生产辅助设施，它包括高炉助燃风机控制回路和解冻库风机控制回路，高炉助燃风机控制回路包括合闸断路器，解冻库风机控制回路由第一中间继电器和第二中间继电器构成，其特征是合闸断路器辅助触点的两个常闭触点分别与第一中间继电器和第二中间继电器串联后并联构成报警回路。本实用新型可以避免高炉休风、助燃风机故障出现库内吸入大量煤气，发生煤气中毒事件。

防止装钢机撞坏加热炉炉门的装置 1069

 0

本实用新型主要用于冶金行业,具体涉及防止装钢机撞坏加热炉炉门的装置,它是在加热炉炉门与装钢机一侧的辊道之间安装一个激光检测器,激光检测器与安装在装钢机上的可编程控制器连接。

井式缓冷退火炉炉盖密封结构 745

 0

井式缓冷退火炉炉盖密封结构,属于冶金行业生产设施,它包括内环形钢板、外环形钢板,内环形钢板与外环形钢板之间构成第一环形凹槽,其特征是第一环形凹槽内填充有陶瓷纤维,第一压板的上端与炉盖的壳体固定连接,第一压板的下端位于第一环形凹槽内并压在陶瓷纤维上;外环形钢板的外侧设有第三环形钢板,第三环形钢板位于炉体上,第三环形钢板与炉体固定连接,第三环形钢板与外环形钢板之间构成第二环形凹槽,第二环形凹槽内填充有硅橡胶;第一压板的外侧设有第二压板,第二压板为环形状,第二压板的上端与炉盖的壳体固定连接,第二压板的下端位于第二环形凹槽内并压在硅橡胶上。本实用新型密封效果更好,使用寿命更长。

热卷箱尾部开卷装置 934

 0

本实用新型属于冶金行业生产设备的辅助设备,具体涉及热卷箱尾部开卷装置,它包括传动装置、开卷装置,其特征是传动装置通过轴连接开卷装置,传动装置由电动机、减速机、轴构成,开卷装置包括底座、机架、液压油缸、上夹送辊、下夹送辊、开卷辊,底座与机架固定连接,上夹送辊和下夹送辊上均设置液压油缸,机架上设置上夹送辊、开卷辊,底座上设置下夹送辊、托卷辊上夹送辊的液压油缸上设置位置传感器,下夹送辊的液压油缸内设有压力传感器,位置传感器、压力传感器均与可编程控制器连接。采用本实用新型通过传感器可以及时识别出带卷尾部折叠现象,从而避免折叠的带卷进入飞剪机,造成重大设备事故的发生。

可移动式喷吹装置 596

 0

本实用新型属于冶金行业生产辅助设备,具体涉及一种可移动式喷吹装置,它包括支架、装料罐、高压空气包,其特征是支架为金属焊接框架,支架上设有供人们踩踏的攀爬梯,装料罐安装在支架上,装料罐的罐体外设置若干个重量传感器,装料罐的顶部设置有料斗,装料罐的底部设置有喷枪。如果高炉炉况发生波动时,脱硅预处理后的铁水中硅含量大于0.3%,进行临时脱硅处理工作时,用吊车将本实用新型吊放在炉前铁水沟旁边,由人工将脱硅剂倒入料斗中,通入高压空气,脱硅剂按照吨铁5～10公斤的喷入速度进行临时脱硅处理,可提高脱硅效率0.1～0.2个百分点。

铁矿粉烧结生产燃料熔剂联合喷吹装置 888

 0

铁矿粉烧结生产燃料熔剂联合喷吹装置,属于钢铁冶金生产技术,它包括支架,支架通过横杆设置喷吹管,喷吹管为内径是100MM的钢管,喷吹管上设置通长的喷吹嘴,喷吹嘴上设置喷吹口,喷吹口为宽度是3MM的狭长细缝,喷吹嘴的对面管壁上设置通气孔,通气孔上固定连接通气管,通气管连接空气压缩机。采用本实用新型将燃料和熔剂喷吹在烧结矿的混合造块料上,能够降低固体燃耗,改善燃料、熔剂分布状态,提高透气性,改变烧结成矿气氛,为低温烧结创造有利条件,提高烧结矿质量。

轧钢加热炉烟道的降温装置 842

 0

本实用新型属于冶金行业生产设备的辅助设施,具体涉及轧钢加热炉烟道的降温装置,它包括空气换热器,空气换热器固定安装在烟道内,其特征是空气换热器前的烟道上安装进风管,进风管上安装流量调节阀,空气换热器通过冷风管连接风机,冷风管上安装放风管,放风管上安装流量调节阀。本实用新型主要解决现有技术中能源浪费严重的问题,通过在山西太钢不锈钢股份有限公司热连轧厂的0#、3#加热炉上的试验,每台加热炉每天的耗电量为444千瓦,按这样计算年节约用电162060千瓦。

轧管机主传动减速器的铸焊组合箱体 855

 0

一种轧管机主传动减速器的铸焊组合箱体,涉及大型轧管机设备。本实用新型解决采用铸造箱体制造工艺复杂、周期长、生产成本高;采用焊接箱体抗振性、刚性差的问题。本实用新型由下部箱体和上部箱体两部分组成,其特征在于:所述下部箱体由焊接箱底和铸造下箱组合而成,所述上部箱体由铸造轴承盖和焊接箱盖组合而成。本实用新型可用于起重、运输、冶金、矿山、化工、轻工等各种机械设备的传动中,特别适合于大型轧管机等设备的使用。

森吉米尔轧机双辊擦拭器的轴承座 733

 0

一种森吉米尔轧机双辊擦拭器的轴承座,属于冶金企业生产辅助设施,它包括底座、上盖,底座和上盖通过螺栓固定连接,其特征是上盖上设有输油孔,所述的输油孔上设有输油管,输油管连接轧制油管道。用轧制油代替油脂进行润滑,能够利用轧制油的循环性,不间断的对轴承润滑,保证轴承在油膜中转动,有足够的润滑。可以有效防止油脂流失造成的轧制油污染,保证轧制油的正常工作参数,避免了因轧制油性能下降产生的产品质量。

防止钢带退火炉闪燃的装置 934

 0

本实用新型属于冶金行业生产设备的辅助设施,具体涉及防止钢带退火炉闪燃的装置,包括水箱,其特征是水箱通过管道连接水泵,水泵通过管道连接水槽,水槽通过管道连接水箱。本实用新型可以有效减少炉内空间,使炉中可燃气体体积减少,防止或减轻因燃气使用不当造成的危害。

漏斗状双箱体结构辊道梁 967

 0

本实用新型涉及冶金行业热轧辊道机械专业，尤其涉及一种漏斗状双箱体结构辊道梁。一种漏斗状双箱体结构辊道梁，第一箱体和第二箱体为竖轴对称结构，第一箱体上部为下开口的梯形结构，下部为上开口的矩形结构，第一箱体中间为通孔，第一箱体上部为下开口的梯形结构，下部为上开口的矩形结构，第一箱体中间为通孔，第一箱体的梯形结构斜边与第二箱体的梯形结构斜边相对向内设置，辊子设置在第一箱体和第二箱体之间上方，冷却水管设置在第一箱体和第二箱体之间，下喷管设置在两个辊子之间。本实用新型优化了冷却水管路及干油润滑管路的配置，避免冷却水飞溅并降低了润滑管路的更换难度。

中频炉快速加合金料的装置 967

 0

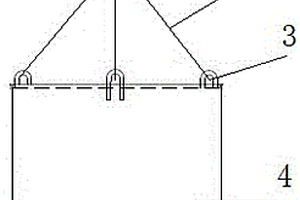

本实用新型涉及一种用于中频炉直接加料的工具，属于冶金领域。一种中频炉快速加合金料的装置，包括圆筒、圆形钢板、锁链吊具，圆筒为上下开口的圆柱形筒子，锁链吊具包括链条和吊环，吊环下方设置有链条，链条下方均设置有吊钩，吊钩下方设置有圆柱形筒子，圆柱形筒子底部设置有圆形钢板。使用本装置以后，大量的装料时间变为离线时间吗，不占用生产时间。吊入中频炉内的装料时间大大缩短，提高效率，提高废钢使用量，降低生产成本。

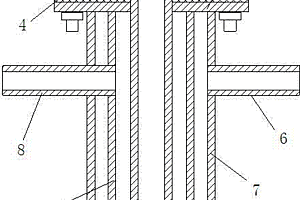

用于链篦机的补热装置 894

 0

一种用于链篦机的补热装置，属于冶金企业炼铁生产辅助设施，其特征是在通油管的外围套一根第一通风管，第一通风管外围套一根第二通风管，第二通风管、第一通风管与通油管通过法兰和螺栓连接，两个法兰之间设有密封胶圈，第一通风管、第二通风管和通油管同轴，通油管的一端设有雾化喷头。本实用新型能够迅速提高预热I段烟罩的温度，使链篦机快速形成良好的温度梯度，将从启产升温到正常生产时间由原来的48h减少到30h，降低了球团的生产成本。

卷取机辊臂位置检测装置 741

 0

本实用新型属于冶金行业生产辅助设施,具体涉及卷取机辊臂位置检测装置,它包括轴,轴上固定安装有两个直径是745mm的圆形钢板,轴的两端设有外螺纹、支架,支架上设有调节孔和与辊臂轴端连接的连接孔,调节孔上设有调节装置。先将两支架分别安装在辊臂两侧轴端,后安装已装配好的轴和圆形钢板并按规定长度调整尺寸,锁紧调节装置;将本实用新型设置到辊臂正上方,在圆形钢板与辊子间加垫规定尺寸的支撑垫片后,在圆形钢板与辊臂之间形成的弧形间距,即为成形板与助卷辊的相对位置,根据测量出圆形钢板与辊臂之间形成的弧形间距,判定是否与规定尺寸符合。

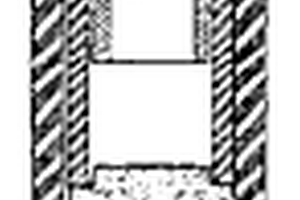

铁液试样白口快速取样器 916

 0

一种铁液试样白口快速取样器,包括纸护管、内套纸管、护枪纸管,纸护管套在内套纸管的外面,内套纸管套在护枪纸管的外面,其特征在于纸护管内由下到上依次叠压设置封口件、模具、漏斗、引流件、排气件。本实用新型与现有技术相比,具有的显著特点如下:1.促使铁液试样无论是亚共晶还是过共晶,也不论是否经过孕育处理,还是三脱处理,都将按白口方式凝固。2.生产工序少、成本低、实用成功率高;试样表面光洁,不粘模,且无内缩孔,无缩松,无砂眼,便于制样加工。3.快速取样、制样,保证快速准确分析,为确保冶金产品质量提供保障。

轧机机架立柱导位筒 747

 0

本实用新型属于冶金行业生产设备,具体涉及一种轧机机架立柱导位筒,它包括现有的轧机机架立柱导位筒,其特征是导位筒的底部设有支撑架,支撑架设置在轧机侧面的基座上。本实用新型提高了导位筒的稳固性,保证了轧机牌坊立柱的正常运行,保证了生产的正常进行。

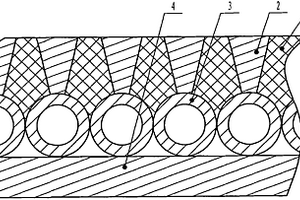

电弧炉水冷挂渣炉壁结构 789

 0

本实用新型属于冶金领域,具体涉及电弧炉水冷挂渣炉壁结构,它包括钢板及安装在钢板上的冷却水管,其特征是冷却水管的外壁上固定安装有横截面呈梯形的钢板,钢板的小面与冷却水管连接,钢板与冷却水管的轴线平行,钢板、冷却水管之间的空间通过耐火材料填塞。横截面呈梯形的钢板使填充的耐火材料形成内大外小的楔型结构,耐火材料形成难以脱落保护层,耐火材料的保护不仅增强了水冷管对钢板的降温作用,而且阻挡了弧光和废钢直接接触水冷钢管,避免了钢管因热应力不均匀造成裂纹,导致漏水的现象。从而将水冷设备的使用寿命提高了两倍。

消除卷纸褶皱的装置 892

 0

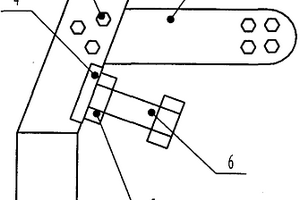

消除卷纸褶皱的装置,属于冶金企业包装领域,它包括支撑臂,其特征是支撑臂上设有调节臂、滑动调节槽,滑动调节槽上设有调节螺栓,调节臂上设有辊,调节臂与支撑臂之间的夹角为110～130度。将本实用新型与卷纸机的辊架连接为一体,卷纸由卷纸机的卷辊再经过本实用新型的辊子一次,就可以消除卷纸褶皱。本实用新型经过山西太钢不锈钢股份有限公司冷轧厂的试验,效果非常好。

轨道延伸装置 964

 0

一种轨道延伸装置,属于冶金企业生产设备的辅助设施,它包括支架,其特征是支架由两个支腿和顶板固定连接构成,支架上固定安装有两根槽钢,两根槽钢槽口相对且平行设置,每根槽钢上均固定安装有与轧机机架连接的连接板,两块连接板上均设有卡槽,支架的顶板上设有定位凸起,定位凸起上设有螺栓孔,支架的其中一个支腿上设有与轧辊座连接的连接板,连接板上设有螺栓孔。将本实用新型的槽钢上的卡槽直接连接到机架上,支腿上的卡槽通过螺栓与机架底座连接,就可以将辊子直接从辊座上拉出。提高了换辊作业效率,降低了工作人员的劳动强度,同时保证了设备免损、作业人员的安全操作。

半门式起重机的门架 713

 0

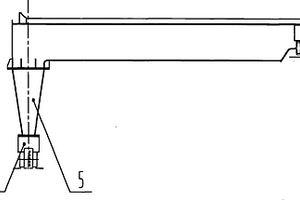

一种半门式起重机的门架，涉及半门式起重机，解决现有门架结构拆装困难的问题。本实用新型包括：主梁、端梁、连接梁、销轴、连杆，以及和主梁、端梁连接的门腿，其特征在于：所述半门式起重机的门架由两套独立的半门架部件组成，所述主梁一侧与所述门腿连接，所述主梁另一侧与所述连接梁连接，所述门腿与所述端梁连接；两套所述半门架部件通过销轴及连杆连接在一起，组成半门式起重机的门架。本实用新型可广泛地应用于小型室内半门式起重机，特别适合于冶金钢厂轧制生产线上吊运板坯的小型半门式起重机。

浇注用5吨钢锭模具 607

 0

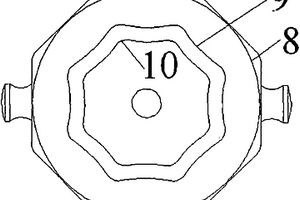

本实用新型属于冶金铸造、浇注模具,具体涉及一种浇注用5吨钢锭模具,它包括模身和保温帽,模身上面设有保温帽,模身由壳体和内腔构成,其特征是模身壳体轴向截面呈“U”字形,壳体为锥形八棱台,模身壳体横截面呈八边形,模身内腔截面呈八角内凹弧形,内凹弧之间用圆弧过渡,模身内腔锥度为α=3.5～3.8%,模身内腔纵截面底部呈蝶形,并设置底孔,模身上端面设置保温帽定位台,外壳上设置吊耳,保温帽内腔主体结构为圆直筒形,保温帽外壳上设置吊耳。本实用新型可以直接锻造特殊规格锻件产品,满足了开发特殊规格锻件产品的要求。

节能大棒提升装置 858

 0

本实用新型属于冶金大棒的提升装置的技术领域，具体涉及一种节能大棒提升装置。本实用新型为了解决现有的提升装置存在的减速机损坏、链条断裂、制动器不能制动等问题，提供了一种节能大棒提升装置，包括与该装置的架体相对固定的链轮、滑轮组和传动轴，链轮和传动轴上绕接有链条，链条上连接有提升钩，所述传动轴的两端分别连接有制动机和线轮，传动轴由减速机驱动，减速机与电机连接；线轮上连接有钢丝，钢丝的另一端与配重连接且钢丝绕接于滑轮组上。本实用新型利用配重使得制动机的扭矩减小，降低了对链条的冲击，提高了链条的使用寿命，同时使减速机和制动器选型小两档，大大节约了能源。

钢板卷取卸卷小车位置检测装置 855

 0

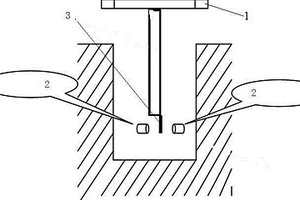

钢板卷取卸卷小车位置检测装置，属于冶金企业生产辅助设施，它设置在地坑内卸卷小车的轨道的两侧，其特征是所述极限检测装置包括LED发光源、圆盘、透镜、光电转换器，圆盘上均布有透光槽，圆盘安装在轴上，LED发光源连接信号处理电路。本实用新型不会受到现场因素的干扰，其检测信号较为稳定，降低了故障停产时间，如果一个极限检测装置异常，另一个极限检测装置工作，则可以利用换辊或检修时间进行处理异常极限检测装置，这样就可以避免处理故障极限带来的停机时间。

高压水节流装置 770

 0

本实用新型属于冶金行业生产设备的辅助设施,主要用于高压水除鳞水泵最小流量阀的出口,具体涉及一种高压水节流装置,它包括壳体,壳体内设有若干块减压板,其特征是减压板为弧形板,减压板上设有四个阻尼孔,阻尼孔上设有耐磨衬套。本实用新型的减压板为弧形多孔板,水流冲击面为曲面,冲击力被减弱,产生的噪音、振动较小,与目前的单孔板高压水节流装置相比,使用寿命较长。

不锈钢钢板喷号机喷头的气体增压器 989

 0

一种不锈钢钢板喷号机喷头的气体增压器，属于冶金企业的生产辅助设施，它包括壳体，其特征是壳体上设有通气孔、有机玻璃窗、排风扇、启动按键，壳体内部安装有稳压器、电路板、气泵。将本实用新型安装到在喷号机喷头上，可以向喷头内不断的吹入干净的空气，减少粉尘对喷头的影响，从而延长了喷头的使用寿命。本实用新型结构简单、使用方便。

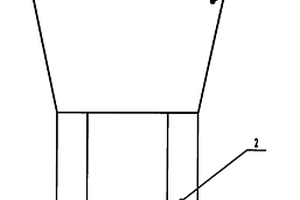

可随意调节压力角度的支撑工具 642

 0

一种可随意调节压力角度的支撑工具，属于冶金行业机械检修专用工具，它包括一根圆柱体，其特征是圆柱体的一侧设置一个筋板，所述筋板的倾斜面与圆柱体之间成30度角。使用本实用新型可以任意调节受力方向，避免因压力与工件之间力的不垂直造成无法拆卸或压装不到位。它解决了实际作业中拆卸，压装中的困难，提高了作业效率。

动态磁过滤设备 981

 0

一种动态磁过滤设备,包括机架、上下传动轴、排列于传动轴转轮上的多条磁棒封闭链,磁棒封闭链通过多边形转轮驱动;铁磁杂质脱除排运装置设置在机架上部的平板轨道内,装置随磁棒封闭链的位移在轨道上往复运动;该装置支架上固定有多个非磁性刮套,通过刮套将吸附在磁棒表面的铁磁杂质、污油等全部刮落下来,并通过斜置的流板自动流落于集槽底板上,最后通过链条上的非磁性柔性刮板将这些杂质间隔顺序刮出集槽底板并收集于油箱外的杂质回收容器内。该设备设计合理,自动化程度高,工作效率高,性能稳定可靠,使用寿命长,过滤效率达到95%以上,可广泛用于冶金行业冷轧薄板轧机的工艺润滑系统中。

矩形试料加工拉力试样快速夹具 891

 0

一种矩形试料加工拉力试样快速夹具,属于冶金行业中检验金属材料时加工试样使用的器具,它是在一个两端粗中间细的圆柱的中心轴线处开有通孔,两端的孔为圆锥台形,即靠近端头的孔径大于中间的孔径,圆锥台形孔的侧面母线与端头呈30～60度角,两端的圆柱的外径是50～60毫米,长度是20～25毫米;中间的圆柱的外径是35～50毫米,长度是60～80毫米,内径是15～20毫米。本实用新型结构简单,加工容易,成本低,使用牢固。在加工横截面是矩形的物体时,能快速地自定中心,并且有效地夹紧被加工物体,能够确保加工切削力所需夹持力,顺利完成切削,使用效果良好。

含铁含锌尘泥固废处置装置 682

 0

本实用新型属于冶金固废处理技术领域，具体公开一种含铁含锌尘泥固废处置装置，包括底座，所述底座上安装反应罐，所述底座上固定有支撑管，所述支撑管连接混流管，所述混流管连接至少两个剂管和一个进液管，所述剂管上设置电磁阀和流量传感器，所述进液管与所述反应罐的投剂管连接，所述进液管上设置总阀门，所述反应罐包括罐体，所述罐体的上端设置有所述投剂管，所述罐体的下端设置有搅拌电机，所述搅拌电机的输出端连接搅拌轴，所述搅拌轴部分设置在所述罐体内，所述搅拌轴设置在所述罐体内的部分连接搅拌叶片，所述罐体的下端设置有出料组件。本实用新型有效地提升了含铁含锌尘泥固废处置效率。
