本实用新型属于冶金设备技术领域,它包括炉体、烧嘴及可燃气进气管,炉体由耐火衬和外壳构成,在炉体的顶端设有上盖,上盖上设有烟道及若干个烘烤口,在炉体的一侧壁上设有炉口,炉口处设有烧嘴及进气管,在炉体的四侧壁及底部的外壳上设有排气孔,在炉体内的烘烤室内设有与炉口相平行的均热墙,本实用新型具有结构简单,烘烤温度均匀,从而消除了浸入式水口内孔挂冷钢的弊端。
本实用新型公开了一种板坯翻转调整装置,包括由若干块工字钢焊接而成框架结构,框架结构的一端焊接有三块平行设置的挡块,另一端侧面上开有两个对称设置的孔,孔中通过“U”形环连接钢丝绳。使用时,把弯曲的板坯放框架结构上,然后起吊框架结构一端的钢丝绳,利用另一端的档块与板坯一侧接触,受重力的作用,板坯自然翻落地面,翻转调整成功。本实用新型结构简单、制造简易、缩短板坯调整时间、减少板坯弯曲对辊道及电机的冲击损害。该装置适用于冶金行业钢铁厂,节省大量人力、物力及时间,特别适用于轧钢厂板坯弯曲度较大,需要翻转调整的企业。
本实用新型是一种联动离心密封自控自吸泵,泵体由下泵体(9)和安装在下泵体(9)上方的上泵体(15)组成;套装在泵轴(4)上的副叶轮(13)和二级封闭叶轮(8)分别位于上泵体(15)的腔体的上端和下端;泵轴(4)下端安装有一级开式叶轮(11)。具有耐温、耐磨、“一次灌液,终身自吸”等特点。适用于石油、电力、化工、冶金、医药、食品、电镀、消防、矿业、建筑业等行业输送含颗粒介质及结晶介质。

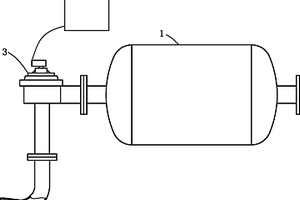

本实用新型提供一种高炉循环冷却水在线自动测漏装置,属于供水管网电子监控技术,其结构是由电磁阀、远传流量计、压力变送器、PLC和上位计算机组成,其特点是在现有技术冷却水管段的进水端和出水端分别设置有一个以上的电磁阀和/或远传流量计,上述所有电磁阀和/或远传流量计都通过数据线与PLC相接,PLC通过通讯接口接上位计算机。整个装置通过监测压力的方式实现对冷却水管段的泄露监测,为使检测结果更为准确,在冷却水管段的进水端和出水端还分别设置有远传流量计。该装置能快速的检测到漏点位置及漏点大小,从而及时补漏,可广泛应用于冶金、发电、医药、化工、市政等领域。
本实用新型公开了一种用于储油罐、油井油管和输油管道的加热电缆,属于石油生产配套设备技术领域。针对已有技术的不足,提供一种直接使用50Hz工频交流动力电源的碳纤维电加热电缆。技术特征是在动力输电线外面连接敷设导电碳纤维作为发热体,采用导电的金属紧固卡将碳纤维与动力输电线相连通,组成碳纤维电加热电缆。优点是制造工艺简单;产品强度高、耐油、耐酸碱、耐腐蚀;重量轻,投资少,不需要配套电源变换设备,热效率转换高达98%;电压功率使用范围宽,工作性能稳定可靠,寿命长。可以用于油田油井、输油管道、储油罐、铁轨、冶金、化工等领域加热和保温。

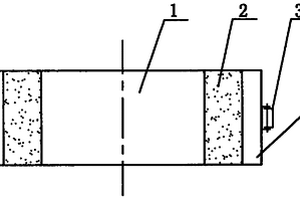

本实用新型涉及一种法兰保温套,用于热管线上法兰的保温,其外壳内衬有保温层,保温层的内腔与法兰的外壳形状相适应,保温套为相互扣合的两体式结构,两模压金属外壳上对应设有扣合锁紧挂扣,保温层为定型的一体式结构,在边缘上金属外壳有折向保温层的内折翻边。结构简单合理,保温性能好,整体性强,抗老化,安装容易,拆卸方便,可重复多次使用,使用寿命长,制造和使用成本低,其推广应用,可减少大量的热损失,节省能源,可广泛应用于炼油、石油化工、电力、化纤、化肥、制药、冶金、油田等各行业中热管线法兰的保温。
一种液力偶合器综合实验台,包括实验装置、水加入装置、机油加注装置和电控装置,其特征在于所述实验装置包括底盘及其上顺次连接安装的电动机,液力偶合器和冷却风扇,所述水加入装置顺次与冷却风扇和液力偶合器相连接,机油加注装置与液力偶合器相连接,实验装置,水加入装置和机油加液装置由电控装置相控制。本实用新型具有电机轴向可调节,安装拆卸速度快,满足液力偶合器的综合实验、数据、参数测量控制准确、操作安全、成本低廉、简单方便、劳动强度低、效率高、运行稳定、移动方便等特点,广泛在矿山、石油、化工、冶金、轻工、水泥、制革、建筑、建材、陶瓷、邮电、交通、电力、食品、纺织、铸造、游艺等部门行业中应用。
本实用新型涉及一种大流量液压反馈插装式电比例节流阀,特别是大流量、先导阀比例控制流量、正反向流动的大流量液压反馈插装式电比例节流阀工程机械设备。它是由主阀套的侧面分别设置主阀进油口和主阀出油口,动态阻尼器两端分别与主阀进油口和弹簧腔连通,盖板控制口与先导阀控制口相连通,盖板回油口与先导阀回油口相连通,先导阀进油口与弹簧腔相连通,先导阀体两侧分别设置比例电磁铁和调节螺套,调节杆与先导阀芯之间装置先导弹簧,比例电磁铁侧面设置放大器。效果是结构简单,瞬时开启,比例控制,采用液压流量闭环反馈,线性度高,滞环小,控制程度可靠性高,广泛用于工程机械机床铸锻压铸冶金船舶矿山行业的液压反馈控制系统上。
本实用新型主要应用于冶金、机械、建筑安装等行业项目施工过程中,特别涉及一种快速定位焊接植入螺栓装置,包括植入螺杆,植入螺杆内部设置轴向通孔,植入螺杆外侧套装有定位块,定位块内侧面对应螺杆螺纹设置相配合的内螺纹,植入螺杆旋入定位块的内螺纹,定位块外侧套装有定位套,定位套和定位块之间设置紧定手柄。设计此种快速定位焊接植入螺栓装置,可以在较短时间内完成特定位置的螺栓速植,以满足一般设备或者钢结构的连接需要,尤其是被连接件采用通孔时,此种方法最为适合。该结构定位准确,成本低廉,制作简单,可以短时间大批量生产;安装省时省力,操作方便,且能满足一般情况下设备和钢结构连接强度和紧密性要求。
本实用新型涉及冶金技术领域,具体公开了一种液压叉车用煤炭入炉辅助工具,包括横梁和“U”形梁,“U”形梁固定在横梁上,“U”形梁和横梁形成装煤箱平台,装煤箱平台上放置装煤箱,横梁的底部设有横梁支座,“U”形梁的底部设有“U”形梁支座,“U”形梁支座之间形成叉车臂插孔,用于液压叉车的叉车臂插入叉车臂插孔托起装煤箱;装煤箱平台的外周设有多个位置定位板,位置定位板高出装煤箱平台,用于装煤箱放置在装煤箱平台时进行定位;本实用新型使叉车臂直接伸到叉车臂插孔内准确无误的将其抬起,大大提升了操作中所带来的不便以及出现的危机情况,同时也提高了装炉作业时的工作效率。
本实用新型实施例公开一种含铁粉料在还原性气氛中直接炼钢装置,属于冶金的技术领域。所述装置包括炼钢池,所述炼钢池设置在所述装置最底部,所述炼钢池包括造渣熔剂堆,所述炼钢池底部设置有钢水层,所述钢水层上设置有液态渣层,所述炼钢池的上方设置有快速还原区,所述快速还原区下部的旁侧设置有造气塔,所述快速还原区的上方设置有矿料投放区,所述矿料投放区顶部中央部位设有尾气排放口,尾气排放口外侧沿圆周设置有造渣熔剂投放口,侧面均匀设置有冷气口和矿粉投放口,内部设有造渣熔剂仓和造渣熔剂投放机构,所述直接炼钢装置设有控制系统,通过传感器和控制部件与所述装置电连接。
本申请提供一种码垛机器人系统;涉及冶金机器人技术领域,包括工业机器人、抓具和重定位机构,抓具安装在工业机器人末端,重定位机构位于抓具的运动路径上,重定位机构包括倾斜板和布置在倾斜板上依次设置的多组定位机构,每组定位机构包括一对定位块,定位块形成沿倾斜板高到低方向上宽度逐渐减小的凹槽,用于对抓具抓取的工件进行重新定,通过带有真空吸盘的机器人,形成抓取工业机器人结构,阵列布置的真空吸盘能够提高抓取的成功率,允许一定误差,在抓取工件后通过重定位装置进行整理位置,然后重新抓取码放,提高码放后的准确度。
本实用新型公开了一种钢坯自动翻钢装置,涉及冶金生产设备技术领域,本实用新型包括夹持机构,所述夹持机构包括安装板,所述安装板的底部两侧分别设置有第一侧板和第二侧板,所述第一侧板远离第二侧板的一侧上通过连接机构连接有翻转装置,所述翻转装置包括气缸,所述气缸设置在气缸安装座内,所述气缸安装座的底部通过多根连杆连接在底座上,所述底座的底部连接有连接座,所述连接座靠近夹持机构的一侧连接有角度调整装置,进行钢坯的翻转工作时,首先通过夹持机构和夹紧机构的配合对钢坯进行夹紧,再通过角度调整装置和翻转装置的配合运动,角度调整完毕后通过气缸与推杆的配合关系,通过推杆底部连接的撑块和翻转爪对钢坯进行翻转工作。
本实用新型属于钢铁冶金技术领域,具体是一种直通型浸入式水口,所述水口包括母水口和子水口;所述母水口分为上部和下部,母水口下部的结构由外壁、内壁以及外壁与内壁之间的空腔组成;在空腔内,外壁的表面上设置上限位台阶,内壁的表面上设置下限位台阶;所述子水口的顶部设置与上限位台阶配合的凸起;子水口的中部设置与下限位台阶配合的限位台;子水口容置在空腔中,可在空腔内滑动并部分伸出空腔。采用本实用新型的浸入式水口,变渣线操作对子水口插入钢水深度不造成影响,不会引起结晶器内的钢液流场发生变化,对铸坯质量不会产生负面影响,提高浸入式水口的使用寿命和铸坯质量。
本实用新型涉及铜加工、冶金行业技术领域,尤其涉及一种提高铜管用冷却纯水产出率的装置。所述提高铜管用冷却纯水产出率的装置包括安装架和换热器,所述换热器与安装架相连接,且所述换热器上连接有多个管道。本实用新型提供的提高铜管用冷却纯水产出率的装置,采用加热装置,利用熔铸回水池水温常年35C°‑36C°的特点,用换热器进行换热,既降低了熔铸的供水温度,又对10吨二级反渗透进水进行加温而提到提高纯水产出率的目的,达到多方面的平衡,使公司大大降低了生产成本,从而解决了因进水温度低而导致的反渗透出水量低的问题。
本实用新型涉及冶金设备技术领域,尤其为一种烧结台车专用长效免维护轴承,包括外圈、密封圈以及圆锥滚子,所述外圈内部中间处设有垫圈,所述外圈内部靠近垫圈上端和下端处设有保持架,所述保持架上环形等间距设有多组圆锥滚子,所述保持架中间处设有内圈,所述外圈内部靠近上端和下端处设有卡槽,所述卡槽内设有密封圈,密封圈为橡胶材料,避免了外部杂质侵入及润滑脂过快损耗造成的磨损,改善了轴承的内部运行环境,延长轴承使用寿命,圆锥滚子的锥度为2°,通过优化轴承圆锥滚子的角度,锥度从1.15°改成了2°,使其具有更大的承受轴向力能力,减轻了设备运行中对车轮轴承产生的轴向力损坏,整体效果好。
本实用新型涉及粉末冶金零件制造技术领域,具体地说是一种外径带台阶的轴锁凸轮,该轴锁凸轮由凸轮本体、滚针拨片组成,所述的凸轮本体的中部设有输出轴孔,凸轮本体的外周与滚针拨片相连接,滚针拨片之间的凸轮本体外壁设为轴锁斜面,特征在于所述的凸轮本体侧面设有与凸轮本体和滚针拨片一体成型的滚针垫板,所述的滚针垫板的外径与滚针拨片的外径相同,滚针垫板的外缘与滚针拨片外端形成与凸轮本体同轴心的圆形状,滚针垫板的内缘与凸轮本体和滚针拨片一体成型连接使凸轮本体与滚针垫板呈台阶结构,具有结构简单、使用方便、加工成本低、装配效率高、耐磨性好、机械强度高等优点。

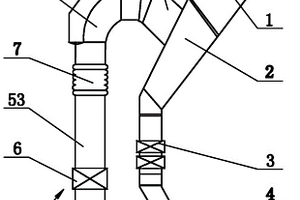

本实用新型公开了一种烧结低负压点火装置,属于冶金行业烧结技术领域,该烧结低负压点火装置,包括位于烧结机的点火炉下方的点火风箱室,所述点火风箱室连接有风箱支管,所述风箱支管的底部通过双层卸灰阀连接有排料管,所述风箱支管的侧壁上还连接有旁路风管,所述旁路风管的入口与所述风箱支管之间呈一定角度设置,所述旁路风管与大烟道连接,所述旁路风管上设置有启闭阀,所述风箱支管与所述启闭阀之间的所述旁路风管上设置有补偿器。本实用新型可使点火风箱负压在‑7KPa以下,实现废气和积料的分离,可以实现提高烧结矿的产量和质量。
本实用新型公开了一种传感齿圈成型模具,包括压模、下模冲Ⅰ、下模冲Ⅱ、下模冲Ⅲ、上模冲Ⅰ、上模冲Ⅱ、压芯Ⅰ、压芯Ⅱ;其中:下模冲Ⅰ和下模冲Ⅱ装配于下模冲Ⅲ上的敞口槽后,三者贯穿于压模内型腔中;压芯Ⅰ、压芯Ⅱ分别贯穿于下模冲Ⅲ、下模冲Ⅱ上的中心孔内;压芯Ⅰ进入上模冲Ⅰ与上模冲Ⅱ形成的内型腔中,压芯Ⅱ进入上模冲Ⅱ上的中心孔内;压制成型后,在压模内型与压芯外型以及上模冲与下模冲之间形成一个其内型与传感齿圈毛坯外型相近似的内型腔。本实用新型能将粉末冶金材料直接压制成型为传感齿圈毛坯,从而大大提高生产效率和材料利用率,降低制造成本、劳动强度,能够进行大批量生产且产品质量稳定、性能优良、加工精度高。
本实用新型公开了一种VVT发动机可变气门轻型正时链轮,包括圆形链轮基体及其周边的链齿,其特征在于:所述的圆形链轮基体的正面设有第一、第二圆形凹槽,第一圆形凹槽的半径比链齿齿根部的半径小4mm;第二圆形凹槽的半径比第一圆形凹槽半径小16mm;在第二圆形凹槽的底壁中部设有定位孔,定位孔直径为30mm;在第一圆形凹槽底壁的一周设有5个螺孔。该VVT发动机可变气门轻型正时链轮,与目前VVT发动机使用的可变气门正时链轮相比,由于在圆形链轮基体正面设有第一圆形凹槽、第二圆形凹槽,所以实现了重量减轻,同时又采用粉末冶金压制、烧结于一整体,进一步的减轻了重量,而且工序少、加工效率高、生产成本低。

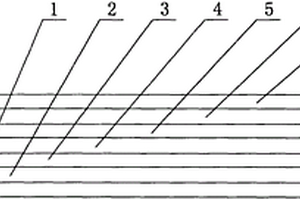

本实用新型公开了一种自粘高分子防水卷材,从上至下依次为上保护层、矿物颗粒层、防紫外线层、聚磷酸胺阻燃层、高分子防水材料层、下自粘胶层以及下保护层。本实用新型设计合理,制作方便,具有优异的耐腐蚀性、抗撕拉强度、抗撕裂强度,表面强度强,极高的延伸性能,尺寸稳定性好,且同样具有优异的耐化学腐蚀和抗紫外线照射的性能,为屋顶绿化首选防水层材料,可广泛应用于各类民用建筑屋面,地下室、轻钢屋面防水、地铁、隧道、水利、垃圾掩埋场、化工、冶金等多个领域的防水、防渗、防腐工程。
本实用新型公开了一种塞棒丝杠连接部位冷却装置,属于冶金装置技术领域,其特征在于:内筒安装在外筒的空腔内,内筒的内壁上设有呈线性均匀排列的环形凸起;进液管与出液管分别与外筒的空腔向贯通;外筒和内筒的上端与上端板固定连接,下端与下端板固定连接,套筒的一端设有一凸缘,另一端插入到内筒的空腔中,套筒的外壁上设有一段螺纹,套筒的螺纹与上端板的螺纹通孔螺纹连接;固定筒的一端与下端板连接,固定筒安装在套筒的空腔内,固定筒的空腔正对下端板的通孔;弧形通孔内设有固定轴,固定轴嵌在紧固圆柱的长方形通孔内,所述的套筒和固定筒上设有多排呈圆周形均匀排列的透气孔。与现有技术相比较具有结构简单、设计合理的特点。
本实用新型提供一种翻坯机,属于冶金设备领域,其结构包括驱动电机、减速机总成和翻转舱体,所述驱动电机的动力输出轴与减速机总成的动力输入端相连接,减速机总成的动力输出端与与翻转舱体的翻转轴相连接,翻转舱体设置在机架上。驱动电机通过减速机总成减速后驱动翻转轴沿着顺时针或逆时针翻转,从而带动翻转舱底座沿着顺时针或逆时针翻转,当将金属复合坯放置到翻转舱底座的卡槽内时,可以实现180°自动翻转。本实用新型的翻坯机与现有技术相比,具有设计合理,结构紧凑等特点,能对复合坯进行180°自动翻转,减轻了工人的劳动强度,提高工作效率,消除危险。
本实用新型涉及一种焦化煤塔秤,是一种广泛用于冶金行业对焦炉加煤车进行称重计量的衡器装置,属于工业衡器领域。它包括基础框架和设在基础框架上方的两根称重轨,在基础框架上两根称重轨的下方设有若干个数字板式称重传感器,数字板式称重传感器的信号线经基础框架内预埋的导线管与数字接线盒的接入端相连,数字接线盒的输出端与称重显示控制器相连;高精度稳压电源与数字板式称重传感器相连。本实用新型结构简单、施工方便、抗干扰能力强、数据可远距离传输,传输衰减小,而且能防作弊、免校验,提高了煤塔秤的稳定性和测量精度。
本实用新型涉及磁性分离器,尤其是用于过滤冶金机械轧辊磨削出的磨渣的磁性分离器。一种磁性分离器,包括壳体和驱动电机,壳体上部设有入水口,壳体下部设有出水口,入水口下方设有进水孔板,进水孔板前端设有导流板,导流板前端连接有弧形板,壳体的一侧设有刮渣板,刮渣板下方设有导渣板,驱动电机驱动磁磙运转,磁磙内安装有永磁铁环和铁环,磁磙的右上方设有胶辊。本实用新型的磁性分离器,改变了传统磁磙污水在其中的行进路线,大大增加了磁磙的吸附面积,胶辊加在磁磙右上方(传统产品在左上方),增强了刮刀的推力,使排渣更彻底,出水更干净,提高了磨过后的工件表面光洁度,降低了操作者的劳动强度,提升了磨削质量。
本实用新型涉及冶金工业的高炉热风炉领域,目的在于提供一种内燃热风炉炉箅子与格子砖的过渡装置,该装置下部开孔与炉箅子开孔相适应,上部开孔与需要砌筑的格子砖开孔相同,中间通过1孔变多孔的转换方式实现过渡。

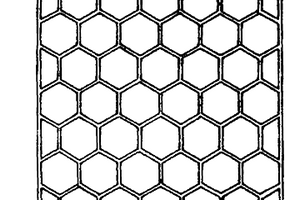

一种用于电力、冶金、化工冷却塔用蜂窝状陶瓷填料,其对应截面上均布的多个流水冷却通孔呈蜂窝状的正六面柱状孔形。该种陶瓷填料与原方孔填料相比,能提高淋水冷却效果,强度高,降低工程造价1/5以上,节能效果显著,具有良好的应用前景。
