湖南郴州有色金属湿法冶金技术理论与应用

精准自动控制pH值的加酸装置 1067

 0

本发明涉及一种精准自动控制pH值的加酸装置，属于湿法冶金设备技术领域。其结构包括酸液贮藏罐（2）、酸液分配器（10）和酸液控制系统；酸液分配器（10）安装在反应容器（5）内；酸液贮藏罐设置的位置要高出酸液分配器（10），酸液贮藏罐（2）依次通过手动截止阀（4）、电动蝶阀（6）、输液管（7）和活动套管（8）连接酸液分配器（10）；本发明采用先进的在线实时控制技术，在高浓度酸液加酸过程中不产生酸雾、pH值控制精度高、劳动强度低、且结构简单、运行可靠。

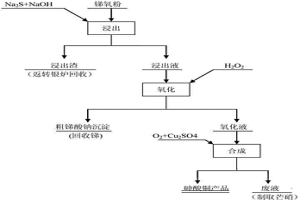

锑氧粉中砷的无害化处理方法 833

 0

本发明涉及一种锑氧粉中砷的无害化处理方法，属有色金属湿法冶金及化工领域。它是在选择浸出锑氧粉后氧化得到含砷氧化液，再通过加入氧气和硫酸铜合成砷酸铜，所合成的砷酸铜可用来配制木材防腐剂。该方法简单明了，原料适应性强，所需设备少，生产成本低，解决了砷害问题。

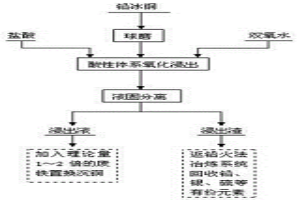

铅冰铜分离铜及综合利用的方法 881

 0

本发明涉及一种铅冰铜分离铜及综合利用的方法，属有色金属湿法冶金领域。该工艺是采用在盐酸体系下加双氧水氧化浸出。将铅冰铜块料球磨至粒度100目以下，球磨后的铅冰铜送浸出槽进行氧化浸出，控制HCl浓度1～6mol/L，双氧水浓度0.5～3.5mol/L，液固比3～10:1，温度60～90℃，反应时间1～2h。在盐酸条件下，利用双氧水作为氧化剂浸出硫化物，在氧化浸出过程中，铅冰铜中的硫被氧化成单质硫或硫酸根，铜被氧化以离子态进入溶液，铅以氯化铅和硫酸铅的形式和金银留在渣中。浸出过程完成后，进行固液分离，实现铜铅的初步分离；富铜浸出液可以通过加入铁屑置换沉铜，浸出渣返回火法炼铅系统回收利用铅、银、单质硫等有价元素。

从富铟烟尘中氧压提取铟的方法 1047

 0

本发明提供一种从富铟烟尘中氧压提取铟的方法。其特征在于采用湿法冶金的氧压酸浸技术对难处理的铅锡反射炉含铟烟尘进行浸出提铟，并高度富集原料中的有价金属后进行回收；浸出液净化除杂、萃取、置换和电解提纯，从而得到大于99.995％以上的电铟产品。该工艺方法能明显提高铅锡反射炉含铟烟尘铟浸出率及有价金属富集率，达到综合回收的效果，从而使铟冶炼废水能够低成本处理后达标排放，消除了铟提取过程的环境污染。过程中铟浸出率达97％以上，浸出渣含铟小于0.01％，铅、锡、铋、锌富集率达到98％以上，精铟产品质量达到99.995％以上，并得到含Pb＞60％的铅富集渣。该方案既可以单独成系统也可用于旧工艺的改进和完善，具有较高的推广利用价值。

高砷粗锑白脱砷的方法 910

 0

本发明公开了一种高砷粗锑白脱砷的方法，属于湿法冶金技术领域。该方法包括以下顺序：(1)粗锑白的氧化?碱浸 : 采用在双氧水提供的氧化气氛下氢氧化钠溶液溶解粗锑白中的砷化合物形成砷酸钠和焦锑酸钠留渣；(2)砷酸钠溶液返浸：将步骤(1)得到的滤液按相同液固比，并补加氢氧化钠和双氧水进行浸出，滤液经过多次返浸最终得到高浓度砷化合物溶液；(3)沉砷：向步骤(2)产生的高浓度砷化合物溶液中加入硫酸铁溶液，形成砷酸铁固化砷化合物。本发明方法能够有效的脱除锑白中的砷化合物，实现砷锑分离，并对危险化合物砷酸钠进行无害化处理，操作简单且环境较好，能够有效的实现资源综合回收利用。

选择性回收铜阳极泥中金银的方法 841

 0

本发明涉及一种选择性回收铜阳极泥中金银的方法，属有色金属湿法冶金及二级资源回收领域。本发明把铜阳极泥原料经过弱酸环境里以硫氰酸铵或硫氰酸钠为选择剂在高温高压的条件下选择性浸出金银，经过加碳酸氢钠调节pH第一次除杂及加硫酸调节pH第二次除杂，得到除杂净化后的富集金银液，经过此工艺处理，使得铜阳极泥中贵重金属金银直收率分别高达90%与94%以上，更加利于提高贵金属金银的回收率。本发明适用从各种铜、铅阳极泥以及含金银的物料中选择性提取金、银，直收率高且分离彻底，更加利于提高贵金属金银的回收率。

从复杂含锗镓的冶炼渣或矿石中选择性浸出锗镓的方法 680

 0

本发明涉及一种从复杂含锗镓的冶炼渣或矿石中选择性浸出锗镓的方法，属有色金属湿法冶金及二级资源回收领域。本发明是在高温高压通氧碱性条件下从复杂含锗镓的冶炼渣或矿石中选择性浸出锗、镓，经过调节pH值除杂后，依次用氯化钙沉镓，中和沉锗，使锗、镓得到选择性回收。本发明可以实现锗回收率高达98%，镓回收率高达99%；达到了高选择性浸出锗镓的效果，且回收率高。本发明原料适用性强，不但适用于各种复杂含锗镓的火法、湿法冶炼渣，还可以适用于高含锗镓的矿石。

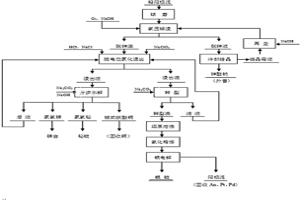

氧压处理铅阳极泥综合回收有价金属的方法 677

 0

本发明提供一种湿法氧压处理铅阳极泥综合回收有价金属的方法。其特征在于采用湿法冶金的氧压碱浸、控电位氯化浸出、分步水解等技术来高效分离、回收铅阳极泥中的As、Sb、Bi、Cu等有价金属，并将金、银及铅富集渣转型后采用火法熔炼—电解精炼进行回收。该工艺方法采用湿法预处理分离贱金属与火法工艺相结合，能够高效脱除新鲜、复杂铅阳极泥含砷并避免铅的流失，从源头着手解决铅砷危害和减少过程有价金属流失，具有对原料适应性强，操作简单、高效、清洁，综合能耗低，金银收率好，有价金属富集率及产品化程度高等特点，同时过程实现闭路再生循环及无污染废弃物排放；金属收率：金＞99.5%，银回收率＞99%，铅＞98%，其他有价金属收率＞98%。既可以单独成系统也可以用于火法工艺的改进和完善，具有很好的推广价值。

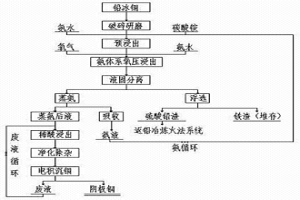

从高铅铜锍中回收金属铜的工艺 863

 0

本发明涉及一种从高铅铜锍中回收金属铜的工艺，属于有色冶金湿法冶金领域。该工艺是将破碎研磨至100以下的高铅铜锍与碳酸铵溶液进行调浆处理，加入适量氨水，在控制pH值的条件下预浸出。反应所得矿浆泵人高压釜，调整液固比6～10:1；通入氨气，高压氧气，控制氧气分压0.1～1.2MPa，总压1.0～3.7MPa；控制浸出温度为160～240℃，进行高压氨体系氧化浸出。液固分离后，溶液进过蒸氨作业回收氨气，二氧化碳；滤渣浮选回收硫酸铅。蒸氨作业所得沉淀物送溶液槽进行稀酸浸出处理回收其中的硫酸铜，进过净化除杂后送电积系统回收的产品阴极铜。

冶炼尾气球磨强化石灰吸收方法 1077

 0

本发明涉及有色冶金领域中火法冶炼过程，特别是采用球磨方式强化冶炼尾气石灰吸收的湿法冶金方法。熔炼尾气与石灰浆料进行两段逆流吸收，首先一段石灰料浆经过球磨后与熔炼尾气反应，使二氧化硫与氢氧化钙反应，产出一段吸收料浆与一段吸收尾气，产出的一段吸收料浆球磨后返回至一段石灰料浆使用，当一段吸收料浆pH值低于要求数值时开路；一段吸收尾气进入二段吸收过程与二段石灰料浆反应，使残余的二氧化硫完全吸收，二段吸收尾气达标排放，二段吸收料浆后返回一段吸收过程使用；本发明的核心首先是采用球磨方式打开了石灰吸收料浆中的包裹，其次是采用二段吸收强化了吸收效果，共同作用实现了熔炼尾气的高效吸收。

含铊硫化铅精矿中铊的脱除方法 731

 0

本发明公开了一种含铊硫化铅精矿中铊的脱除方法，属于环境保护和湿法冶金技术领域，对含铊硫化铅精矿进行湿式细磨，磨矿过程中加入氢氧化钠、氢氧化钾、碳酸钠、石灰等碱性物质中的一种或者它们的组合，使矿浆的pH值大于等于11.0，磨矿浓度为50%~75%，磨矿细度为小于200目粒级的含量达到95%~100%，磨矿完成后，进行液固分离得到碱性液体和细磨后的铅精矿；在细磨后的铅精矿中加入硫酸溶液，室温下搅拌反应，矿浆浓度为10%~45%，矿浆pH值小于2.0，反应时间1h至24h，反应完成后，经液固分离得到酸性液体和精矿渣，该精矿渣即为脱铊后的铅精矿。本发明在常温常压下脱除含铊铅精矿中的铊，可以显著减少进入冶金过程的铊的质量，有利于减少和控制铊对大气的污染。

从铅冰铜中回收有价金属的工艺 1010

 0

本发明涉及一种从铅冰铜中回收有价金属的工艺，属于有色冶金湿法冶金领域。该工艺采用在碱性体系下加压氧化浸出，将硫转化为硫酸盐而脱除，然后通过稀酸常压浸出铜，再经过净化除杂，电积沉铜得到阴极铜；该工艺是真正的清洁冶金过程，对设备材质的耐腐蚀条件要求低，基本没有外排污物，对环境无污染，工艺流程短，金属综合回收率高，规模可大可小，以及具有较强的实用性和对规模与原料的适应性等优点。

从含铋多金属物料中综合提取有价金属的工艺 915

 0

本发明为一种从含铋多金属物料中综合提取有价金属的工艺，属于有色冶金技术领域，其工艺是这样的：先用硫酸从含铋多金属物料中浸出铜、碲；再加入氯化剂和氧化剂使金属态铋也被浸出，而Ag以AgCl形态Pb以PbSO4、PbCl2形态留在浸出渣中，从该浸出渣中提银，在浸出液中，先加入氨水调整pH值到1.5得到含铋70％的氯氧铋渣，该铋渣用火法熔炼成粗铋或直接加工成高纯三氧化二铋；浸出液中，铜时与氨水络合不沉积，用Na2CO3调pH到4.5，沉碲，得二氧化碲。最后得到含铜溶液，再将铜电积产出含铜大于90％铜粉。本发明综合利用湿法冶金、火法冶金及电化冶金技术，金属回收率高，银铅入渣率高，铜、铋、碲浸出分离好，废液循环利用，无废渣产生环保安全。

锗生产废液的多金属回收处理工艺 832

 0

本发明涉及一种锗生产废液的多金属回收处理工艺,属于有色金属湿法冶金技术领域。它是用萃取剂A与煤油稀释剂对锗生产废液萃取镓,经洗涤、反萃,去杂净化,沉镓,电解得纯度99.99%的金属镓;萃镓后的萃余液用萃取剂B与煤油稀释剂先萃取铁及部分杂质,再用同样的有机萃取液B对萃铁后的萃余液萃铟,经调PH,用萃取剂A萃取铟,再反萃,中和,氧化去杂质,置换得到海绵铟,经压团熔铸得到99%的金属铟。本发明工艺流程短,占地面积小,投资省,上马快,劳动条件好,金属回收率大于92%;所得的产品金属镓纯度99.99%,金属铟纯度99%;本发明有效地解决了废酸溶液中有价金属不能利用的难题,具有很高的资源综合利用价值。

从铅冰铜中分离铜的方法 658

 0

本发明涉及一种从铅冰铜中分离铜的方法,属于有色金属湿法冶金领域。它采用NH3-(NH4)2SO4弱碱性复合体系在110～200℃温度下对铅冰铜进行氧压浸出,铜与NH3发生配位化学反应进入溶液,其它金属硫化物则被转化为氧化物/氢氧化物和元素硫,其与金、银一起保留于浸出渣,浸出渣返回火法炼铅系统配料即可回收铅、贵金属和单质硫等有价元素。铜-氨配合溶液采用LiX84I选择性萃取和反萃得到硫酸铜富集液,再通过常规硫酸铜电积工艺得到合格的阴极电铜。本发明可实现铅冰铜中铜的一步分离,流程简短,有价金属回收率高,三废排放少,环境友好,且对设备材质要求低,实际运行安全可靠。

控制硫酸锰颜色变暗的方法 673

 0

本发明涉及一种控制硫酸锰颜色变暗的方法,属于湿法冶金中的除杂工艺。其主要步骤是将从软锰矿和黄铁矿中用硫酸浸出的浸出液,经净化处理,得硫酸锰结晶体和浓缩母液,硫酸锰结晶体经干燥制得成品;若成品有颜色变暗现象,将浓缩母液返回硫酸浸出程序中再浸出;此时,控制回头浓缩母液浸出温度大于80℃,pH=1.3～1.5,让铵根离子和三价铁生成黄铵铁矾晶体沉淀析出,压滤,从而除去回头浓缩母液中的铵根离子;最终得到合格成品为止。本发明能有效地降低产品中铵根杂质离子含量,使所制得的硫酸锰的干燥成品的颜色长期保持微红色或肉红色,大大提高产品的品质和商业价值。

以高氯次氧化锌为原料生产电子级氧化锌的方法 722

 0

本发明涉及湿法冶金和精细化学品技术领域,尤其涉及一种以高氯次氧化锌为原料生产电子级氧化锌生产工艺，其过程的特点是原料高氯次氧化锌不采用预先脱氯作业，而直接通过湿法冶金的铵盐-氨水浸出、氧化除铁、加锌粉和硫化铵除杂、中和制备氢氧化锌,然后在干燥煅烧炉内经1000-1100℃高温煅烧制得纯度为99.95%的电子级氧化锌。

用氧压酸浸-旋流电解技术从铅冰铜中高效回收铜的工艺 875

 0

一种用氧压酸浸-旋流电解技术从铅冰铜中高效回收铜的工艺，属于有色金属湿法冶金领域。本发明以铅冰铜为原料，将铅冰铜破碎研磨后过100目筛，与硫酸及分散剂一起加入高压釜后通入氧气浸出，然后经液固分离，得到含硫酸铜的溶液，该含硫酸铜的溶液经旋流电解脱铜，得到阴极铜，电积后液可返回浸出工序代替硫酸作为浸出剂。本发明的处理方法能做到铜的高效回收，利用旋流电解技术能够选择性的对铜进行电解沉积，较高的电流度及电流效率，试剂消耗少，降低了生产成本，提高了企业效益；同时溶液闭路循环，没有有害气的排放，符合现下循环经济、环境保护的理念。

用含砷锑烟灰制备焦锑酸钠的工艺 754

 0

一种用含砷锑烟灰制备焦锑酸钠的工艺,属于湿法冶金领域,本发明制取焦锑酸钠的生产工艺。其特点是:首先利用NaOH、Na2CO3或二者混合使用,湿法预处理脱砷;含砷浸出液用Na2S沉淀砷,得到硫化砷副产品;含铅锑浸出渣用Na2S、NaOH混合浸出,铅渣返回火法熔炼回收铅、银等有价金属;含锑的浸出液吹入富氧压缩空气,制备焦锑酸钠产品;氧化后液浓缩结晶制备Na2S2O3。上述工艺具有:无环境污染、设备简单、成本低、投资少、综合利用率高、易于工业生产等优点。

含铅氧化渣湿法处理工艺 676

 0

本发明涉及一种含铅氧化渣湿法处理工艺，属于有色金属冶金领域。其工艺流程包括如下步骤：从液态金属铅表面分离出含铅氧化渣；含铅氧化渣趁热进行水淬处理；水淬渣置于硅氟酸溶液中，加入溶解促进剂在搅拌条件下溶解得到硅氟酸铅水溶液。

含铅铋钼物料的湿法分离工艺 660

 0

本发明涉及一种含铅铋钼物料的湿法分离工艺,属于有色冶金技术领域。本发明将含铅铋钼物料先经球磨,加纯碱和氧化剂制浆,制浆料液加温浸出,使钼以钼酸钠形式存在于浸出液中,铅、铋、银、铜和铁留在浸出渣中形成铅铋银铜铁渣;浸出液用盐酸酸化沉淀部分溶解铅,形成铅渣用铅火法冶炼回收,再加氯化钙,沉淀出钼酸钙;上述含铅铋银铜铁渣用硫酸、氯化钠、双氧水浸出,Pb以银铅渣的形式分离;沉铅后液通过水解沉铋;从而实现铅、铋、钼的分离。本发明金属回收率高,分离效果好,废液循环利用,无废渣产出,环保安全。

从复杂多金属海绵铋料中湿法分离碲的工艺 1044

 0

本发明是一种从复杂多金属海绵铋料中湿法分离碲的工艺,属于稀散元素的湿法提取冶金技术领域。其工艺过程采用焙烧,二段碱浸出,使碲进入溶液,铋在渣中,含碲溶液净化中和回收二氧化碲。此过程不产生有毒有害气体,对环境不污染。工艺流程短,成本消耗低,操作劳动强度小。实现将复杂多金属海绵铋料中所含的碲高效、直接浸出。本发明碲的浸出率75-83%;溶液中和渣含碲50-60%。

湿法炼锌沉矾除铁渣减量化的方法 916

 0

本发明属于湿法炼锌冶金领域，具体公开了一种湿法炼锌沉矾渣减量化的方法。该方法主要包括中性浸出、中性浸出液两次沉矾除铁、中性浸出渣中酸浸出和高酸浸出五个工艺步骤。该方法通过一次沉矾终点pH控制及二次沉矾渣作为晶种和中和剂返一次沉矾工序，使得相比之前的一次沉铁工艺沉铁渣量减少20％左右，渣中含锌率降低了5％以上，提高了锌的直收率，同时也降低了中上清溶液中砷锑等杂质的含量，本发明方法是一种经济环保低成本的湿法炼锌沉铁方法。

从含锗物料中湿法综合回收各种有价金属的方法 943

 0

本发明涉及一种从含锗物料中湿法综合回收各种有价金属的方法。属于稀有金属冶金领域,包括循环中浸出分离铅渣,栲胶沉锗回收二氧化锗,沉锗废液回收铜渣和锌渣的过程。本发明能综合有效地回收铅、锌、铜、锗有价元素,工艺过程稳定,便于控制;不仅有效解决了环境污染的问题,而且锗的回收率达到90%以上。

湿法处理含砷铅阳极泥工艺 1142

 0

本发明涉及一种湿法处理含砷铅阳极泥工艺，属有色金属湿法冶金及二级资源回收领域。工艺步骤是：碱浸脱砷-出滤液沉铅锑-氯盐体系浸出-水解锑铋-置换铜-酸浸渣转型；转型后渣含铅，锑，金，银，进入火法熔炼系统；本发的脱砷条件合理，洗渣后液都可循环浸出使用，几乎无废液排放，工艺流程简单，常压操作，原料适应性强，成本低，更加提高生产效率。

铅冰铜湿法处理工艺 815

 0

本发明涉及一种铅冰铜湿法处理工艺,属于有色金属湿法冶金领域。其工艺是采用常压氧浸湿法工艺处理铅冰铜,铅冰铜用硫酸和氯化钠浸出,在浸出过程中不断通入氧气,其中铜被氧化浸出,而铅则以硫酸铅和氯化铅的形式留在渣中。浸出过程完成后,进行液固分离,实现金属的初步分离;含铜的浸出液用铁屑还原得到海绵铜,还原后液作为回收铁的原料;浸出渣返回火法炼铅系统回收利用铅、银、单质硫等有价元素。本发明溶液无外排,对环境友好:属于清洁冶金技术;工艺简单易行,操作方便;成本低、综合回收程度高。

从炼铜废渣中回收铜铅锌锡金属的冶金工艺 1035

 0

本发明公开了一种从炼铜废渣中回收铜铅锌锡金属的冶金工艺，用锌电解废液补加硫酸或锌电解废液进行酸性浸出，95%以上的锌、铜进入溶液，溶液中Fe2+≤1.5g/L，再用铜渣除氯，溶液中CI-≤1.0g/L送入铜电积，电积脱铜生产铜片或铜粉；脱铜液中和是在待溶液中Cu2+≤1.0g/L，溶液用焙砂或次氧化锌中和酸，用石灰调pH值至5.2-5.4,硫酸锌溶液净化除杂后，进入锌电积电积生产锌片；火法提纯铅锡是在98%以上的铅锡进入酸浸渣后，酸浸渣配料压团进入熔炼炉生产铅锡合金，铅锡合金直接送真空分馏炉提纯铅、锡产品，尾气中的二氧化硫用氨吸收生产硫酸氨产品。本工艺是用铜锌联合湿法工艺提取铜锌和火法提纯铅锡，有效缩短了工艺流程，大大提高了金属回收率和资源利用程度，工艺过程中无二次污染。

湿法冶金用高密度浸出槽 803

 0

本实用新型公开了一种湿法冶金用高密度浸出槽，包括浸出槽本体，所述浸出槽本体相对的内侧壁固定连接有隔板，所述隔板将浸出槽本体内部从上到下依次分隔为混料腔和收料腔，所述浸出槽本体的上端侧壁贯穿设有与混料腔相互连通的混料装置，所述浸出槽本体上端侧壁贯穿设有多个与混料腔相互连通的第一输送管，所述浸出槽本体的两端侧壁均贯穿设有与混料腔相互连通的第二输送管，所述隔板的侧壁贯穿设有多个第三输送管，所述第二输送管和第二输送管的侧壁均设有第一电磁阀门。本实用新型结构设计合理，不仅能够减少人力资源的消耗，实现收料桶自动移出收料腔，而且能够保证收料桶在移动时的稳定性，保证后续提取工作的顺利进行。
