河北沧州有色金属冶金技术理论与应用

控制中碳锰钢连铸圆坯中大型夹杂物的生产方法 818

 0

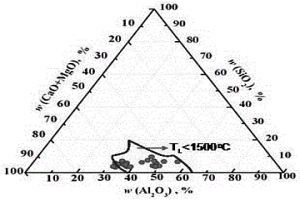

本发明提供一种控制中碳锰钢连铸圆坯中大型夹杂物的生产方法。通过控制电弧炉终点钢液中的含碳量，钢包预脱氧和合金化工序中各物料的加入时间和顺序，LF精炼工序中通过控制炉渣的组成，钙化处理以及连铸工序中全程保护浇注，控制结晶器液面的波动范围等控制手段，将夹杂物去除机理与各过程紧密联系，使钢包顶渣具备合适的液相量、良好的脱硫能力以及良好的夹杂物吸附能力，可达到更高的去除和控制中碳锰钢中夹杂物的效果，从而降低成品钢液的夹杂物数量，进而提高钢水纯净度。

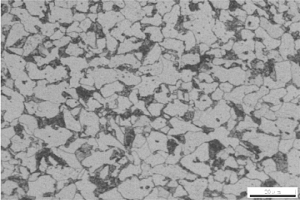

正火态X52抗硫无缝管线管及其制备方法 1001

 0

本发明涉及冶金技术领域，尤其是涉及铁基合金技术领域，具体公开了一种正火态X52抗硫无缝管线管及其制备方法，是在C‑Mn钢的基础上采用V微合金化，并添加一定量的Cr元素，制得正火态X52抗硫无缝管线管，碳当量Ceq≤0.43%，具有合金成分体系简单、制造成本低的优点，力学性能和抗硫化氢腐蚀性能优异，可广泛用于含硫化氢油气田的开采。

110KSI耐热石油套管及制造方法 1042

 0

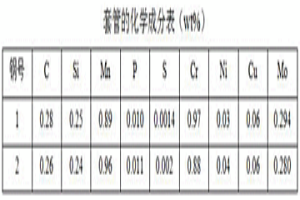

本发明公开了钢铁冶金技术领域的一种110KSI耐热石油套管及制造方法，该无缝石油套管采用连铸圆坯经冶炼、轧制、调质热处理制造而成，其化学成分的质量百分比为：0.24≤C≤0.28％、0.15％≤Si≤0.35％、0.80％≤Mn≤1.00％、P≤0.012％、S≤0.002％、0.80％≤Cr≤1.50％、Ni≤0.08％、Cu≤0.20％、0.27％≤Mo≤0.35％以及余量的Fe和杂质元素，本发明的110KSI无缝石油套管在300℃下，高温力学性能下降率低，高温屈服强度满足API5CT标准对于110KSI的要求。该石油套管具有生产工艺简单、室温性能稳定、高温性能下降率低的特点，并可大幅度降低生产成本，可广泛用于稠油热采井的开采。

L80-1钢级石油套管及其制备方法 640

 0

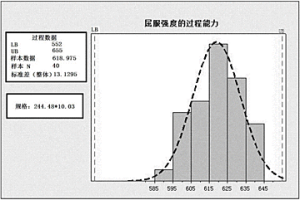

本发明涉及钢铁冶金技术领域，具体公开一种L80‑1钢级石油套管及其制备方法。所述石油套管化学成分按质量百分比计，包括以下组分：0.23％≤C≤0.31％、0.15％≤Si≤0.35％、1.25％≤Mn≤1.40％、P≤0.020％、S≤0.005％、0.10％≤Cr≤0.30％、Ni≤0.25％、Cu≤0.20％、Mo≤0.10％、0.01％≤Al≤0.04％、N≤0.01％以及余量的Fe和杂质元素，所述套管按照铸坯生产工序、轧管工序、调质热处理工序进行制备，不仅符合Directive 010标准中对L80‑1钢级化学成分的要求，性能检测也符合Directive 010标准。

非调质N80钢级石油套管及其制备方法 648

 0

本发明涉及冶金技术领域，具体公开一种非调质N80钢级石油套管及其制备方法。所述非调质N80钢级石油套管的成分重量百分比为：C 0.28～0.32％，Si 0.25～0.40％，Mn 1.55～1.70％，P≤0.015％、S≤0.008％，Nb 0.011～0.020％，V 0.05～0.08％，Ti 0.007～0.013％，Al 0.010～0.040％，N 0.013～0.017％，Cr<0.10％，Ni≤0.10％，Cu≤0.10％，As≤0.020％，Sn≤0.020％，Pb≤0.01％，Sb≤0.01％，Bi≤0.01％，且Sn+As+Pb+Sb+Bi≤0.035％，余量为Fe。本发明通过成分调整和工艺优化，满足了N80钢级石油套管的抗拉强度、屈服强度、延伸率、冲击功的设计要求，且性能稳定，与调质工艺相比，达到了同样的质量要求，缩短了生产流程，节约了能源，制造成本低，提高了生产效率。

超细结构等静压石墨的制备方法 1053

 0

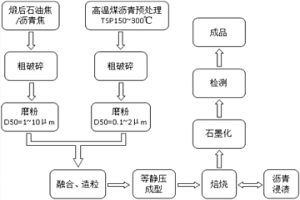

本发明属于等静压石墨制造技术领域，提出了一种超细结构等静压石墨的制备方法，包括以下步骤：将煅后石油焦、煅后沥青焦、预处理后的高温煤沥青磨粉至煅后石油焦、煅后沥青焦焦粉粒度为D50在1～10μm，沥青粉粒度为D50在0.1～2μm，将磨粉后的石油焦、煅后沥青焦与预处理后的高温煤沥青混合在高温下混合，将混合后的物料加入机械融合机中融合、造粒，将复合颗粒装入胶套中，抽真空，密封，等静压成型，压力在80～150MPa，保持30～100min，等静压成型后的坯体浸渍、焙烧、石墨化后续工艺后就制成了等静压石墨。本发明解决了现有技术中等静压石墨制备工序流程长，生产周期长，效率低，能耗高，合格率偏低的技术问题。

降低全废钢电弧炉熔炼生产的碳锰钢中Pb含量的方法 667

 0

本发明涉及冶金技术领域，具体公开涉及一种降低全废钢电弧炉熔炼生产的碳锰钢中Pb含量的方法。在熔炼前期通过控制吹氧强度保碳，以保证熔池温度1580℃‑1600℃时有足够的脱碳量，同时通过控制此温度范围内的吹氧强度，促进脱碳反应充分进行，从而产生较多的CO气体，对钢液进行充分搅拌，促进Pb充分上浮氧化、挥发，从而有效降低钢液中的Pb含量，且还可使得分析试样更具有代表性，更能真实反映钢液中Pb含量；再者，通过LF精炼过程取样分析结果，对钢液进一步进行真空脱气处理，有效脱除精炼钢液中多余的Pb，使钢液中Pb≤0.0012％，从而保证了连铸钢液中Pb含量不超过0.0020％，有效提高产品的合格率。

有利于提高纯度的多层式冶金炉 608

 0

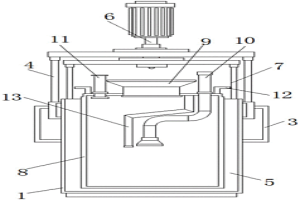

本实用新型公开了一种有利于提高纯度的多层式冶金炉，包括受热外炉，所述受热外炉的外部涂覆有导热涂层，所述受热外炉外部边侧的上端位置固定安装有吊装挂耳，所述受热外炉外部上端的边侧位置固定安装有一级支撑架，所述受热外炉的内部活动安装有防爆保护炉，所述防爆保护炉外部上端的另一侧位置开设有化学提纯剂入口，所述防爆保护炉外部上端的边侧位置固定安装有取放挂耳，所述防爆保护炉内部上端的边侧位置固定安装有顶吹防护导向板。该有利于提高纯度的多层式冶金炉，通过结合实际中火法冶金的工作环境将该冶金炉设计为多层结构，在不破坏整体受热性的前提下，增强了内部的防爆性能以及工作稳定性，有效提升了整体的使用效果以及工作性能。

熔炼38CrMoAl钢的高效合金化方法 1036

 0

本发明公开了一种熔炼38CrMoAl钢的高效合金化方法，涉及钢铁冶金领域，工艺流程依次为电弧炉熔炼-LF精炼-VD真空精炼-大圆坯连铸，在电炉出钢过程中按“铝锭→硅铁→锰铁→铬铁→钼铁→预熔精炼渣和石灰”顺序加入合金和渣料进行预精炼；在LF精炼过程中将钢液成分除铝元素外均调整到位；VD真空精炼过程进行两次真空处理，在第一次真空处理完毕后一次性加入8.5～9.5kg/t铝锭，然后进行第二次真空处理均匀钢液成分、对夹杂物进行变性处理；大圆坯连铸工序中采用全程保护浇铸。本发明可有效提高铝的收得率、钢液洁净度和钢包寿命，钢液的化学成分可控性强并具有良好的可浇性，有利于提高产品性能的稳定性。
