本发明的不锈钢渣湿法微波浸出制备硫酸钙晶须的方法,属于湿法冶金领域。具体包括如下步骤:步骤1,不锈钢渣微波法酸浸;步骤2,结晶沉淀制备硫酸钙晶须;步骤3,还原沉淀制备Cr2O3。本发明提供了一种不锈钢渣的资源化利用的新方法;该方法是一种将不锈钢渣湿法微波加热快速浸出,利用不锈钢渣中的钙资源制备硫酸钙晶须,同时将不锈钢渣中铬离子湿法还原解毒,并对有价元素进行二次资源循环利用的方法,并制备出硫酸钙晶须及副产物Cr2O3的技术。该方法具有工业操作性,降低“三废”对环境的污染,实现废渣的循环利用,能够取得较好的经济效益和环境效益。
一种原位合成TiC增强铁基复合材料,采用钛丝与和灰铸铁通过原位自生反应成功的制备了TiC颗粒增强的铁基复合材料。复合材料相组成为TiC和α‑Fe;TiC颗粒呈近四方状或近球状,粒径在2‑5μm之间,与铁基体之间界面洁净、结合良好。热处理12h的复合材料的耐磨相性能最好,相对耐磨性为5.26。TiC/Fe复合材料在磨料磨损工况下主要的磨损机理为显微犁削机制,导致材料与磨料相对运动过程中发生材料的流失。提高了铸铁的性能。既避免了铸造法中增强相体积分数增大和增强相与铁基体的密度差异导致的铸造缺陷,又避免了粉末冶金法制备的材料增强体与基体之间结合不良等问题。
本发明公开了一种不连续增强铝基复合材料(DRA)薄壁管材的制备工艺,属于铝基复合材料制备技术领域,该工艺采用粉末冶金或搅拌铸造方法制备DRA坯锭,采用热挤压方法制备出DRA管坯。将管坯进行退火处理后,在二辊或多辊轧机上冷轧,每两道次之间进行退火处理。直至管材轧至规定尺寸。对于可热处理强化DRA,冷轧后进行固溶处理及时效处理,得到性能良好的无缝管材。
一种耐高温、耐磨NBR橡胶衬板的制备方法,涉及一种橡胶衬板的制备方法,该橡胶衬板的主要组分(质量份):NBR100份、DCP 0.2‑2.5份、TAIC 0.4‑2.0份、防老剂0‑2.0份、炭黑0‑65份、LNBR 0‑7.0份。本发明采用反应性防老剂(反应性防老剂MC、反应性防老剂SF‑98,两者成分相同,前者为白色粉末,后者为砖红色粉末)来提高NBR橡胶衬板的使用温度,采用液体丁腈橡胶(LNBR)和不同种类炭黑及配比来改善其耐磨性能。经试验,最终可得到使用温度较高、耐磨性较好、使用寿命较长、耐热空气老化等综合性能优异且成本低廉的NBR橡胶衬板,并广泛应用于各种化工、冶金、建材和矿山等行业。
一种搅拌摩擦焊工具,其搅拌头的搅拌针底面有六螺旋线凹槽;静止轴肩通过弹簧与轴肩固定块相接,轴肩固定块固定安装在焊机上,静止轴肩中设有电加热装置和冷却介质通道,电加热装置在内,靠近搅拌头,冷却介质通道在电加热装置以外。用该搅拌摩擦焊工具修复匙孔缺陷时,先将待修复工件的匙孔加工成圆柱形,然后用不同尺寸规格的搅拌头、静止轴肩和填充片对圆柱形匙孔进行连续填充修复。与现有技术相比较,具有修复区晶粒尺寸细化、冶金结合和力学性能好、强度高、修复区厚度不减薄、无材料溢出、应力集中现象少、不受缺陷深度限制和适用范围广的有益效果。
本发明属于钢铁冶金连铸过程数学模拟应用领域,特别涉及一种确定连铸结晶器渣膜厚度的计算方法。本发明简化连铸结晶器弯月面渣道形状,将固态渣膜考虑为平面固态渣膜粘附在结晶器壁上随结晶器振动。其中,x轴平行于拉坯方向,y轴垂直于拉坯方向,R(x)为固态渣膜曲线方程,S(x)为凝固坯壳轮廓曲线方程,分界线将渣道分为上下两部分,上部分采用Bikerman弯月面形状方程。本发明对连铸结晶器渣膜厚度的确定是基于坯壳受力分析提出的,将结晶器的振动这一重要因素考虑入内,为振动结晶器内润滑机理提供了新思路,使计算结果更加贴近实际,对实际操作更有指导意义。
一种含钡废渣无害化处理方法,属于含钡废渣综合利用技术领域,特别地是能够解决冶金生产过程中产生的含钡废渣对环境造成污染的问题;其特点在于将含钡废渣与盐酸混合后,于50℃~70℃条件下搅拌浸出,钡的浸出率可达80%以上;再利用硫酸进一步处理浸出后的滤渣,能有效回收含钡废渣中钡和钙等元素,从而解决含钡废渣的环境污染问题。
本发明属于金属加工领域,特别涉及一种铜/铁双金属复合带材和板材的制造方法。本发明是将铁合金原料加工成圆桶状,将铜合金原料与碳质材料混合后放入铁桶中,将铁桶置于加热炉中加热,在铁桶内形成熔体,将装有熔体的铁桶置于离心机内,获得双金属复合筒,将双金属复合桶沿桶对称轴线方向切开,获得两个半圆桶,用轧机反复轧制,得到铜/铁双金属复合带材或板材。本发明中性能差异大的铁合金板与铜合金板之间的结合,主要靠两种不互溶的Fe、Cu元素之间的原子间相互吸引力,得到了接触面相结合非常牢固而不可分的冶金式结合的铜/铁双金属复合薄板带。

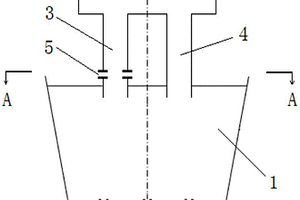

一种钢液真空循环脱气精炼装置,属于钢铁冶金技术领域。本发明可以有效增加钢液循环流量上限值、有效增加夹杂物的上浮速度及有效消除钢包内死区。本发明包括钢包、真空室、上升管及下降管,所述真空室的底部分别与上升管和下降管的一端相连通,上升管和下降管的另一端均位于钢包内;在所述上升管的管壁上设置有若干侧喷氩嘴,侧喷氩嘴在上升管的管壁圆周方向上均匀分布;在与上升管下端相对的钢包底部设置有第一底喷氩嘴,在与下降管下端相对的钢包底部设置有第三喷氩嘴,在第一底喷氩嘴与第三喷氩嘴之间的钢包底部设置有第二喷氩嘴。

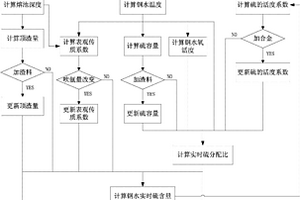

一种在线预测LF精炼脱硫时所需精炼渣量的系统及方法,属于冶金过程的生产与控制领域,系统:信息获取模块、熔池深度计算模块、实时温度计算模块、硫的活度系数计算模块、顶渣量计算模块、硫容量计算模块、氧活度计算模块、表观传质系数计算模块、硫分配比计算模块、实时硫含量计算模块、精炼渣量计算模块。方法:先分别计算出顶渣量、实时硫分配比、实时硫含量,再根据初始信息给出的钢水量、钢水初始硫含量、钢水最终硫含量、渣中初始硫含量、渣中最终硫含量,综合计算出脱硫过程所需精炼渣量。本发明能够在线动态指导现场生产,且弥补了现有技术不能充分而准确地实时计算精炼量的缺陷。

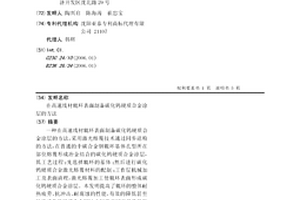

一种在高速线材辊环表面制备碳化钨硬质合金涂层的方法,采用激光熔覆技术通过同步送粉的方法,在普通的中碳合金钢辊环基体孔型所在部位熔覆形成冶金结合的碳化钨硬质合金涂层,其工艺过程:先选择辊环的基体;然后进行碳化钨硬质合金激光熔覆材料的配制;工作层机械加工及表面清理,激光熔覆加工使辊环表面形成碳化钨硬质合金涂层。本发明提高了辊环的整体耐热疲劳、抗冲击、耐腐蚀的性能,有效的降低甚至杜绝了传统硬质合金因冲击韧性不够而导致的断环的事故。
本发明提供了一种组合轴承的制造方法,所要解决的问题是:在压缩部件与壳体之间采用机架连接,装配工艺复杂,成本较高。本发明的要点是:制造轴承主体选用烧结类金属材料以粉末冶金方法或含石墨的铸铁材料以精密铸造方法一次成型;以模具成型方式制造连接架,其材料选用易与壳体焊接的材料;将轴承主体的法兰盘固定在连接架上。本发明的有益效果是:焊接时变形发生在连接架上,通过对连接架结构的合理设计和材料的合理选用可使其吸收这部分变形,不再传递到轴承。组合轴承的制造成本低,生产效率高,批量一致性好,装机使用整机质量稳定性好。
一种带大扭角法兰和中间法兰的锻件成形方法及成形模具,属于冶金系统锻造技术领域。本发明的成形方法,包括:对棒料进行下料、平端面和倒圆角,并进行加热,保温准备进行锻造;模具预热后,将下胎模放入外模套中,将棒料放入下胎模的型腔内,在外模套内放入上胎模,将上胎模和下胎模逐渐打靠,将锻件从模具中取出,并重新加热;将锻件拔长杆部,将锻件从加热炉中取出,使用测具进行定位确定分料处;采用摔子将杆部进行滚圆,并卡压中部凹档;接着,采用摔子滚圆直径,并拔长、滚圆杆部端头;最后,使用测具进行定位确定中间法兰处,并保证锻件的总长度满足要求。本发明的成形模具,包括外模套,在外模套的通孔内设置有具有型腔的下胎模和上胎模。
本发明涉及陶瓷表面改性领域,为一种功率模块金属化陶瓷基板及其金属化的方法,首先采用磁控溅射或电弧离子镀在功率模块陶瓷基板表面沉积厚度为0.1-5微米铜或银;然后采用化学镀或电镀技术沉积厚度为50-1000微米的铜、银、铜合金或银合金;最后可采用磁控溅射或电弧离子镀技术沉积厚度为0.1-5微米的银、金、锡或镍,或者可采用化学镀或电镀的方法沉积厚度为2-5微米的锡或镍层。通过本方法获得的金属化陶瓷器件,具有载流能力大、导热及散热能力强、容易与其他金属或陶瓷及复合材料焊接、气密性好、质量可靠和稳定等特点,可用于真空器件、航天、航空、广播电视、通信、冶金、医药、高能物理等领域。

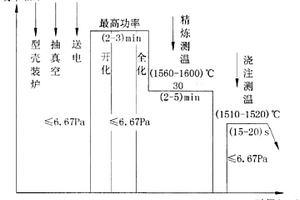

一种超薄窄弦细长无余量定向工作叶片变速拉晶方法(工件材质为DZ417G合金):首先将DZ417G合金熔化后升温至1560~1600℃,进行高温熔体处理(2~5)min;然后降温至1510~1520℃浇注;合金浇注后静置20~40s,先以5.0~7.0mm/min的拉晶速率下移壳型,以便于充分选晶和消除缘板疏松;后改为5.5~6.5mm/min的拉速;最后改为4.5~5.5mm/min拉晶速率进行定向凝固。本发明显著提高了超薄、窄弦、细长、无余量涡轮工作叶片冶金质量,能很好地控制纵向拉晶裂纹和夹杂,提高表面晶粒度,控制叶片变形量,提高叶片精铸合格率。

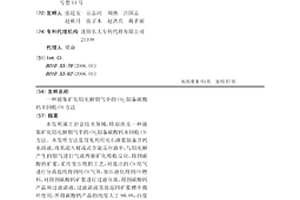

本发明属于冶金技术领域,特别涉及一种捕集矿化铝电解烟气中的CO2制备碳酸钙并回收CO方法。本发明方法是首先利用电石渣浆制备含钙水溶液,将其送入射流式全混反应器中,与铝电解产生的烟气进行气液两相矿化吸收反应,得到碳酸钙矿浆,采用变压吸附工艺,对逸出的CO尾气进行分离提纯得到纯CO气体,加压液化得到CO燃料,对得到碳酸钙矿浆进行过滤分离,得到碳酸钙产品和过滤清液,过滤清液直接返回矿浆槽中循环使用,所得碳酸钙产品的纯度大于98.0%,白度大于85.0%。本发明中利用废电石渣浆作为铝电解烟气中CO2的矿化吸收剂,解决了PVC行业的废电石渣浆的污染问题,还解决了铝电解过程的CO2温室效应气体的低成本高效捕集与矿化封存的问题。
本发明属于冶金过程余热资源回收与利用技术领域,特别涉及一种基于节能减排的烧结过程中、低温余热资源的高效回收与利用方法。其特征是不但对温度较高的冷却废气进行回收,而且对温度较低的冷却废气、烧结废气也进行回收,在优先用于改善烧结工艺条件的前提下,梯级利用已回收的各种品位的余热,本发明充分考虑了余热回收与利用的有机结合,克服了余热资源放散严重、回收利用模式单一等问题,实现了冷却废气和烧结废气两种余热资源的高效回收与利用,具有改善烧结工艺条件、高效回收与利用烧结余热资源和减少大气污染物排放等优点。
一种智能控制宽厚板坯矫直区内弧角部温度的系统及方法,属于钢铁冶金的连铸二冷温度控制技术领域。系统:包括测温装置、导流装置及控制系统,测温装置由测温管和红外测温探头组成,红外测温探头设置在测温管上端,测温管上端与压缩空气管道相连通;导流装置的支撑架连接杆顶端与水平支撑架相连,支撑架连接杆底端与冷却水收集导流管相连;测温管与测温装置液压推进器相连,导流装置的水平支撑架与导流装置液压推进器相连,液压推进器与控制系统相连。方法:以连铸坯矫直区内弧角部表面实际测温结果作为二冷强度的反馈,利用其与目标表面温度的差距,通过调整导流装置位置,实现对喷淋宽度动态调整,达到精确控制铸坯内弧角部进矫直区温度的目的。
本发明属于冶金固废处理领域,涉及一种低温焙烧‑水浸处理钛白酸解废渣的方法。本发明采用了低温焙烧‑浸出工艺对钛白酸解残渣中的TiO2进行回收处理,利用残渣中的钛化合物在加热条件下与浓硫酸反应生成硫酸氧钛及硫酸钛的特点,将残渣中的TiO2转变成可溶性的钛硫酸盐进入溶液,得到的浸液中含有大量的钛,结合硫酸法钛白生产工艺,从节省生产成本的角度出发,让浸液直接加入到硫酸法钛白生产系统,加入点可选择在硫酸酸解工序之后,并随系统物料一起进入生产系统的后续工序处理。
本发明的一种外燃式废钢预热竖炉及其预热方法,属于冶金领域,竖炉包括外燃式燃烧炉、废钢预热竖炉和烟气活性炭处理系统;废钢预热竖炉内设有机械手,废钢预热竖炉侧壁设有下环形烟道和上环形烟道,下环形烟道和上环形烟道一侧通过支气管与废钢预热竖炉连接,另一侧通过管道与外燃式燃烧炉连接;废钢预热竖炉内包括有二次燃烧区。预热时,向废钢预热竖炉内分层加入废钢;外燃式燃烧炉产生烟气,经由下、上环形烟道通入废钢预热竖炉内,对废钢进行分层预热,获得预热后废钢与换热后烟气,废钢进行出钢操作。该设备及方法能够大幅提高热效率,减少碳排放,解决废钢预热过程烟气难治理难题,废钢预热烟气排放可以全部达标;同时减少废钢烧损。
本发明的一种多功能感应加热RH精炼装置及方法,属于冶金技术领域。装置包括真空室、感应加热装置、浸渍管和钢包。浸渍管侧壁设有侧吹喷嘴,钢包底部设有底吹喷嘴,浸渍管下方插入钢包液面下,上方连接真空室;感应线圈缠绕在浸渍管外围;C字型软磁材料包裹感应线圈;侧吹喷嘴与底吹喷嘴通过钢包底部向钢液中喷吹氩气,并在真空精炼过程中进行特定的氩气底部与侧部复合喷吹。此装置采用电磁加热方法实现RH真空精炼过程中钢液温度补偿,采用氩气喷吹实现RH真空精炼装置的多功能化,且有助于脱磷、脱硫,同时提高夹杂物去除率,缩短精炼时间,适用于合金加入量大的钢种。
本发明属于冶金环保技术领域,具体涉及一种铅冶炼烟尘脱砷并回收有价金属的方法。包括以下步骤:首先将铅冶炼烟尘和浓硫酸混合均匀,然后对上述步骤得到的混合物进行水溶液或者稀硫酸浸出,得到浸出液和浸出渣,浸出渣送铅冶炼车间提铅,将浸出液进行铁粉置换沉铜,将沉铜后滤液加热并通空气或者氧气后,调整pH,得到砷酸铁、氢氧化铁沉淀和沉砷后滤液,对沉砷后滤液加锌粉置换沉镉。本发明利用浓硫酸的强氧化性,提供了一种含砷的铅烟尘脱砷并回收其中铜、铅、镉和锌等有价金属的方法,该法可在不添加氧化剂的条件下,使砷以砷酸铁沉淀的方式从冶炼系统中形成开路,并采用分步沉淀的方式实现了铅冶炼烟尘中砷和有价金属的高效分离和回收。
本发明属于有色冶金固废资源环保处理技术领域,涉及一种铝灰处理方法。一次铝灰风选辊磨回收金属铝,磨至一定粒级的铝灰再经流态化蒸汽脱氮,步骤如下:将一次铝灰通过重力风选机分选,金属铝和粗颗粒铝灰通过重力选粉机卸料口排出回收金属铝,粗颗粒铝灰经高压辊磨‑重力风选闭路循环后的细粒级铝灰,再经动态选粉机分选和流态化蒸汽脱氮处理。本发明特点:原料适应广,系统电耗、水耗低,流态化蒸汽脱氮处理,避免炒铝灰带来的能源浪费和环境污染,避免湿法脱氮处理长流程和环境问题,实现了回收铝再磨铝灰脱氮无害化处理的效果,达到了铝工业生产系统内铝灰高效节能无害化处理零排放的处理目的。
一种斜支板承力框架安装边裂纹的修复方法,属于航空发动机技术领域。所述斜支板承力框架安装边裂纹的修复方法包括如下步骤:对斜支板承力框架安装边裂纹进行荧光检查;沿裂纹长度方向进行打磨,去除裂纹,将待焊区域表面打磨成60°的坡口,并清理待焊区域;采用焊接变形控制夹具压紧待焊区域左右两侧;焊接修理;对焊接部位进行荧光检查和X光检查;对补焊后的斜支板承力框架整体进行真空热处理;手工打磨;分别测量端面一和端面二的壁厚;跳动检查和车加工;尺寸测量。所述斜支板承力框架安装边裂纹的修复方法能够降低发动机维修成本,延长零件的使用寿命,并且修复后零件的冶金性能及尺寸精度满足发动机使用要求。
本分明涉及一种基于激光熔覆的机床主轴再制造方法,属于激光再制造技术领。包含七个步骤:1:清洗主轴表面,去除油污;2:根据零部件损伤机理及损伤特征理论,应用检测技术,对回收零部件进行检测;3:根据主轴损伤检测结果,对其剩余价值进行综合分析,并判断是否对主轴进行再制造;4:根据激光再制造技术要求,去除主轴损伤表层;5:选择工艺及材料对主轴进行激光再制造加工,在主轴表面形成冶金结合激光熔覆层;6:后处理使主轴恢复原有尺寸及精度;7:检测并判断修复质量,若修复质量不合格,则返回步骤4重新进行再制造;若合格则主轴激光再制造完成。本发明主轴再制造工艺过程规范,最终得到抗拉强度与显微硬度良好的主轴表面涂层。
本发明公开了一种超高温熔化公斤级氧化物和金属粉混合物的方法,属于材料高温冶金技术领域。采用分瓣式水冷铜坩埚,采用电磁感应加热坩埚内的氧化物和金属粉混合物,氧化物和金属粉预先埋入小金属环,上述材料在惰性气氛下熔炼。由于氧化物在室温下为介电体,电磁场不能把氧化物和金属粉的混合物加热至熔化,因此采用利用电磁场加热预埋入的小金属环直至熔化,金属环周围的氧化物和金属粉混合物被金属环加热至一定温度后可以吸收电磁场能量,高频电磁场逐渐将小金属环周围的混合物加热熔化,最终熔池逐渐扩大至全部坩埚材料,保温一定时间确保混合物全部熔化,并且金属层和氧化物良好的分层。
本发明属于冶金技术领域,具体涉及一种降膜管及其制造工艺,降膜管包括1#电解镍,还包括以1#电解镍为基准的重量百分比含量的复合脱氧剂:Mn:0.05%‑0.30%、Ti:0.04%‑0.15%、Si:0.03%‑0.15%、Mg:0.03%‑0.05%、Ce+La:0.03%‑0.08%,以及以1#电解镍为基准的重量百分比含量的性能添加剂:Cr:0.20%‑0.50%、Fe:0.05%‑0.25%、Cu:0.10%‑0.30%。本发明通过添加多种元素,提高了降膜管的抗拉强度和屈服轻度,以及耐腐蚀的强度,提高的管件的使用寿命,节省了设备的维修及维护成本。
本发明公开了一种Ti‑Al系合金粉末的电子探针样品制备方法及显微偏析的检测方法,属于粉末冶金钛合金加工技术领域。该方法包括:(1)按比例配比Ti‑Al系合金粉末和导电镶嵌料粉末;(2)将混合均匀的粉末进行热镶嵌;(3)将镶嵌后的试样进行粗磨、精磨、抛光和清洗,即得本发明的电子探针样品;(4)采用电子探针将不同粒径的电子探针样品沿着粉末截面的直径方向进行EPMA定量线扫分析,每个粉末颗粒的测试点不少于10个,测试主要合金元素(如Al)的含量,并表征粉末颗粒的显微偏析情况。本发明操作简便灵活,实验成功率高,易于推广,应用前景广阔。
中冶有色为您提供最新的辽宁沈阳有色金属冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
