本发明涉及一种航空航天用高性能铸造镁合金材料及其制备方法,属于铸造镁合金材料技术领域,高性能铸造镁合金按质量百分比记,由以下组分组成:Gd:5.5~8.5wt.%,Nd:2.0~2.8wt.%,Zr:0.4~0.6wt.%,Ag:0~1.0wt.%,杂质元素总量:<0.1%,余量为镁。本发明所述高性能铸造镁合金制备方案是,按固定的加料顺序及加料工艺进行合金熔炼,并采用混合保护气对合金熔铸全流程进行保护,合金熔炼完成后浇注制备铸件或者铸锭,将铸件或铸锭通过固溶热处理,淬火冷却至室温后再经过时效处理。合金抗拉强度为310~360MPa,屈服强度为200~260MPa,延伸率为4.5~7.5%,不仅拥有较高的力学性能,同时,合金拥有良好的流动性,且铸造过程不易产生氧化夹渣等冶金缺陷,合金整体铸造工艺性良好。
本发明涉及真空设备领域,为解决轴封泄露及起动冲击问题,公开一种泵用电机,包括电机外壳及水冷管(3)、定子(6)、转子(7),其特征在于,电机采用外壳与定子之间灌注环氧树脂结构,将轴(4)与泵体(1)之间轴封的动密封转化为电机定子与泵体之间的静密封;电机外部连接变频器内部定子铁心有热敏电阻,实现电机的变频启动和热保护,减小启动冲击和增加转速;电机整体可随意拆卸,采用铸铝合金减轻重量,安装和维修容易,降低成本。保证泵在抽气过程中真空环境不受污染,适用于半导体、石化、冶金、食品、医药、电子、包装、印刷等行业。
本发明属于冶金技术领域,特别涉及一种基于薄带连铸的高牌号无取向硅钢制备方法。本发明所涉及的高牌号无取向硅钢,其化学成分按重量百分比计为:C≤0.004%、Si:2.6~3.4%、Mn:0.1~0.4%、Al:0.4~0.8%、S≤0.003%、N≤0.003%,其它为Fe。冶炼后的钢液经薄带连铸机制备成2~3mm铸带,经8~15%热轧后在1000~1150℃直接卷取,然后在1000~1100℃保温10~20min后,进行酸洗和温轧,温轧温度为200~500℃,压下量为70~85%。温轧后的板卷经退火和涂层处理制备出无取向硅钢板。本发明工艺简单、节省能耗和设备投资,同时可显著提高高牌号无取向硅钢的磁感值。
一种抗拉强度540MPa级薄规格热轧双相钢及其制造方法,属于冶金技术领域;双相钢的化学成分按质量百分数为:C:0.04~0.065%,Si:0.05~0.14%,Mn:0.40~0.56%,Cr:0.20~0.30%,S:≤0.014%,P:≤0.018%,Als:0.02~0.04%,余量为Fe和不可避免的杂质。双相钢的制造方法:1)将钢水浇注成铸锭;2)对铸锭进行直接轧制;3)对板带进行水冷‑空冷‑水冷三段式冷却;本发明采用铸坯直接轧制工艺,减少轧制前加热工序,充分发挥大变形细化晶粒的作用,降低了锰、铬和硅的使用量,不需添加其他贵重微合金元素,生产成本显著降低,生产效率提高,钢板组织均匀、表面质量良好,实现了双相钢的以热代冷。
一种脉冲式燃烧转底炉,属于能源化工及冶金技术领域,该设备包括炉体、炉底、传动机构和支撑架,所述炉体内限定出环型空间结构,并在炉体周围设置多个脉冲式烧嘴,所述炉体沿周向形成炉腔,该炉腔按物料运动方向分为加料区、预热区、中温区、高温区、出料区,所述所加料区包括加料口,所述所出料区包括出料口,所述炉底由耐火材料构成,并在炉底下方设置多个通道。由于物料与火焰由耐火材料隔开,得到的还原球团强度远高于其他方式获得的还原球团,同时烧嘴周期性向炉底通道喷射火焰加热可有效提高旋转炉使用寿命,具有生产率高、能源利用率高等特点。
本发明涉及一种熔盐体系中电解制备硅的方法,属于冶金技术领域。该方法包括如下步骤:将SiO2、至少一种碱金属或碱土金属的氧化物、至少一种碱金属或碱土金属的氟化物混合均匀,或者将至少一种碱金属或碱土金属的硅酸盐、至少一种碱金属或碱土金属的氟化物混合均匀,加热至熔化,以石墨或金属为阴极,以石墨或惰性材料为阳极进行电解,在电解过程中向熔盐中补充SiO2,电解结束后,取出阴极产物,清洗后得到单质硅粉。本发明采用的碱金属或碱土金属的氧化物、碱金属或碱土金属的氟化物,或者碱金属或碱土金属的硅酸盐、碱金属或碱土金属的氟化物,可以溶解大量的二氧化硅,使电解可以在较低温度、大电流密度下持续稳定的进行。
一种复杂难选铁矿多段还原生产铁水的方法,属于钢铁冶金技术领域,其特征是将铁矿粉和煤粉通过配煤计算按比例混合,送入流化床反应器内加热到700~1100℃,停留0.2~1.0h,进行一段还原;然后将一段还原物料送入到温度为800~1300℃的二段还原反应罐内停留1.0~5.0h,进行二段还原过程,再将二段还物料送入温度为1200~1500℃的深度还原炉内停留2.0~5.0h,进行三段还原,并实现铁水和炉渣分离;深度还原炉排出的三段还原铁水的铁金属化率可达95%以上。
本发明属于真空冶金设备领域,尤其涉及一种连续式冷坩埚感应雾化制备钛粉设备,包括炉体(1)、高压进气管(11)、雾化仓(12)及真空系统(3);炉体(1)包括合金加料机构(4)、安全阀(5)、红外测温机构(6)、重力料爪加料机构(7)、螺旋送料机构(8)、爆破排放装置(10)、熔炼电极(20)、底注电极(21)、水冷坩埚系统(13)、熔炼感应线圈(14)、底注感应线圈(15)及环孔形喷盘(18);重力料爪加料机构(7)的加料腔上横向设有气动插板阀(22)。本发明可连续生产,出粉率高氧含量低,粉末成份和粒径可控,设备结构简单,加工制造与维护成本低,安装方便,节能环保,安全性好。
一种用于智能电解槽的连续阳极装置及其使用方法,属于冶金领域。该用于智能电解槽的连续阳极装置,包括连续阳极炭块、阳极炭块定位推送系统、连续阳极炭块履带式位移系统、滑动供电系统和智能控制系统;其使用方法为:(1)连续阳极炭块安装;(2)将连续阳极炭块固定在连续阳极炭块履带式位移系统实现连续移动;(3)当履带运转,带动工作的阳极炭块下移,阳极炭块定位推送系统,将备用的阳极炭块推送到固定位置,并与原有炭块连接;(4)当连续阳极炭块下移时,滑动供电系统相应的上移,滑动供电系统实现阳极炭块与阳极之间的连接。该装置实现铝电解槽阳极的连续化,解决了目前间断性更换阳极以及产生残极的问题,降低铝电解过程的成本。
本发明涉及板式换热器,尤其涉及焊接板式换热器改进的楔形结构的焊接板式换热器,主要应用于石化、冶金、钢铁及造纸领域。包括:板束框架、侧板部件及底座等。板束主要由板片组、立柱包覆板及上/下盖板包覆板组成。本发明改进后的板片边缘焊接区沿板片所在平面的中性面向外延伸形成凸缘,然后向上或向下第一次翻折,距第一次翻折一段距离后再进行第二次翻折,此次折边与上述折边方向相同,此折边成形后与板片所在平面垂直。相邻板片组合后,折边相扣,采用对接焊接形成楔形结构的焊接板式换热器。由于板片采用两次翻折的独特楔形结构设计,具有其独特的性能优点,兼顾了对接焊接的优点,没有间隙,不存在间隙腐蚀,工作效率高。
一种气动机械手搬运物料精确定位控制系统,主要由PLC控制模块、机械手水平手臂、机械手垂直手臂、机械手气动手爪、机械手转轴、步进驱动模块、气动控制模块等部件组成。运用PLC技术和步进电机控制技术,控制气动机械手的旋转和抓放动作,实现机械手搬运物料的精确定位控制。该系统控制简单、操作方便、运行可靠、定位准确,使用效果良好。其方法、原理和技术可扩展到机械、冶金、化工、电子、医药、食品加工、印刷、配送中心、港口等行业,具有广阔的应用前景。

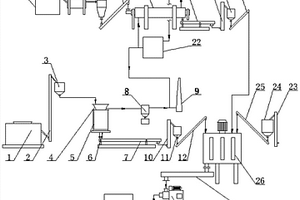

本发明提供了一种高铁三水铝土矿铁铝硅综合利用的方法,属于冶金资源综合利用技术领域。所述方法主要是将脱水破碎后的高铁三水铝土矿、烟煤煤粉、还原催化剂以及形核替代剂充分混匀、加热、热压成高铁铝土矿热压块;然后在转底炉内进行金属化还原,经两次磨矿、两阶磁选得到直接还原铁以及铝硅炉渣;铝硅炉渣经热压成型制成铝硅炉渣热压块,而后在中频感应炉内进行冶炼得到一次铝硅合金。本发明具有工艺简单、流程短、收得率高、成本低等优点。对于高铁三水铝土矿的开发利用有重要的现实意义,具有广阔的应用前景。
一种不连续增强铝基复合材料的锻件制备工艺,其特征在于:对于粉末冶金或搅拌铸造方法制备的复合材料坯锭,采用热挤压方法制备棒状或矩形锻坯;挤压时控制挤压温度和速度进而控制挤压材(锻坯)的微观组织;通过控制自由锻的温度、变形速率、终锻温度控制锻件组织与性能。本发明利于提高单道次锻压变形量,减少锻造裂纹,从而大幅提高锻造效率和成品率,并可锻造出不同形状产品。相比难变形金属常用的等温模锻工艺,本发明的方法成本更低且适用范围广泛。
一种用于内燃机增压器动叶片激光修复的钴基合金粉末,其组成包括有Co、Ni、Cr、Si;其特点是还包括有Nb、Y、W、B,其中各组分(质量百分数)为:Cr:8~15%;Ni:5~10%;Si : 0.1~0.5%;Nb:0.3~0.5%;Y:0.1~0.3%;W:0.8~1.2%;B;0.5~1%;Co:余量。本发明实现了合金在具有适中硬度、强度的同时,具有良好的韧性和抗高温氧化性,与叶片基材形成致密的冶金结合层,裂纹倾向性极小,满足激光熔覆涡轮增压器动叶片的要求。
一种高温金属密封套筒补偿器,包括外套筒、内套筒和防拉断法兰,外套筒的法兰通过螺栓与防拉断法兰连接,内套筒从外套筒的前端盖上的外套筒插孔插入外套筒内,内套筒的外壁与外套筒插孔紧密配合,内套筒的后端固定连接有支撑环,支撑环的外环面与外套筒的内壁滑动配合。本发明的设计合理,工作性能安全可靠,而且使用寿命长达20年以上,因此可以免去专门设置的维修井,可大大降低工程造价,更方便的用于城镇供暖、冶金、发电、石化、建筑等行业的输送管道中。
一种硅含量梯度分布的高硅电工钢薄带的制备方法,属于冶金技术领域,按以下步骤进行:制备高硅钢板和普硅钢板;选取长宽尺寸相等的两个高硅钢板和一个普硅钢板;分别去除氧化层;然后将普硅钢板置于两个高硅钢板之间,获得组合坯料;将组合坯料在惰性气氛、还原气氛、惰性还原混合气氛或真空条件下,加热保温;然后进行多道次热轧,获得复合硅钢板;将复合硅钢板酸洗,冷轧,最终退火。与传统的化学气相沉积方法相比,采用本发明方法制造硅含量梯度分布的高硅电工钢薄带,环境污染小、生产效率高,具有良好的应用前景。
一种带挡料与清料装置的螺旋输送机,包括主螺旋驱动、挡料与清料的反向螺旋叶片、螺旋轴、物料槽体、螺旋叶片,挡料与清料的反向螺旋叶片、螺旋叶片焊接在螺旋轴上,焊接好后装入物料槽体,通过减速机A与轴承座B将主螺旋驱动与螺旋轴连接,用密封圈D密封;主螺旋驱动启动,螺旋轴带动螺旋叶片转动,挡料与清料的反向螺旋叶片随螺旋轴同步转动,物料从物料入口C处进入物料槽体内,当堆积物料E位置有物料堆积时,挡料与清料的反向螺旋叶片同步将堆积物料反方向输送物料至物料卸料口F内。该发明即能实现挡料功能,实现清理沉积物料功能,连续性强,应用于冶金、电力、化工、煤炭、造纸、建材技术领域中。
本发明属于冶金技术领域,特别涉及一种亚晶界强化的高强度含Ti无间隙原子钢及其制备方法。其化学成分,按重量百分比为:Mn0.12~0.16%,Ti0.08~0.10%,余量为Fe和不可避免杂质;亚晶界强化的高强度含钛无间隙原子钢的抗拉强度为540~710MPa,屈服强度为510~600MPa;其微观结构为等轴铁素体晶粒,晶粒的直径在20~30μm,几何必要位错界面之间的间距是300~500nm,胞状结构的尺寸400~800nm。其制备方法是将金属Fe、金属Mn及金属Ti熔炼、浇注成铸锭,再进行固溶处理,进行热轧,得到热轧板,进行得到薄钢板,对薄钢板进行退火,得到亚晶界强化的高强度含钛无间隙原子钢产品。本发明的原子钢材料具有很高的强度及较好的塑性变形能力,对迅速发展的汽车工业,机械制造业等技术领域的发展具有重要价值。
一种易酸洗钢板的制备方法,属于冶金技术领域。本发明按以下步骤进行:冶炼钢水并连铸成板坯;然后用高压水除鳞,将除鳞后的板坯进行粗轧,然后进行精轧,精轧后冷却至500~550℃时,卷取后的冷却速率5~10℃/min,获得FeO的含量在25%以上的热轧态易酸洗钢种;精轧后冷却至650~700℃时卷取,卷取后的冷却速率1~5℃/min,获得氧化铁皮FeO的含量低于10%,结构均匀的冷轧态易酸洗钢种。本发明可以使得氧化铁皮厚度较传统工艺条件下减薄20~30%,使得带钢的酸洗速度由传统工艺条件下的150~160m/min提高到180~200m/min,既保证了钢板酸洗质量,又有效地提高了酸洗效率。
本发明涉及一种高炉炼铁烧结矿表面添加剂,属于冶金技术领域;添加剂为硼酸钙,硼酸钙为工业纯或经硼酸与含钙盐反应制成;添加剂含量硼酸钙1.0%-6.0%(重量百分比),余量为水,采用一般方法均匀混合而成,当炼铁作业时将表面添加剂溶液喷洒在烧结矿表面上,可以有效地降低烧结团矿在高炉中的低温粉化率,可以替代目前普遍使用的氯化钙,并可以避免添加剂中氯的存在,从而可以降低添加剂对高炉系统的腐蚀和减少环境污染。
本发明属于稀土冶金领域,具体涉及一种含助剂稀土氯化物溶液喷雾热解的方法。本发明的技术方案是将焙烧炉升温至700-1500℃,将浓度为10~300g/L的三价稀土氯化物溶液与助剂混合,然后与流速为5~8000升/小时的气体载体混合,以喷雾形式喷入焙烧炉内,焙烧1~40分钟,得到的产物经自然冷却,获得三价稀土氢氧化物含量90~99wt%的粉末。本发明的工艺过程中不采用氨水或NaOH等碱进行沉淀,不产生传统工艺中NH4+、Na+等离子对水的污染,极大的降低了对环境的污染,并且所得稀土氧化物产品产率高,纯度高。

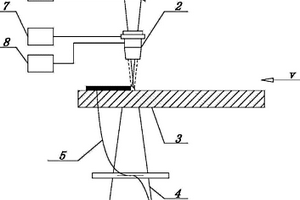

一种超声辅助激光修复钛合金的方法,其具体步骤如下:(1)将待修复件表面进行打磨抛光处理,去掉氧化层直到露出光亮的金属光泽为止;(2)在进行激光修复的同时,采用超声波发生装置作用在激光修复的熔池内,使熔池的振幅为7-12微米;(3)利用功率为2000W的超声波推动冲击变幅杆以每秒二万次以上的频率冲击激光修复区域的表面进行去应力处理,变幅杆的振幅在100微米以上。本发明超声设备操作简单,无污染,能够顺利应用到激光沉积修复工艺中去,柔性化程度高。而且明显改善了修复层组织,显著提高修复件质量,修复层中晶粒明显细化,组织更加均匀;修复层与基材之间连接过渡自然,实现了冶金结合状态;修复件的质量稳定,无残余应力,不变形开裂。
本发明属于金属材料技术及冶金技术领域,具体涉及一种可轧性优良的镁合金及其板材的制备方法。本发明的可轧性优良的镁合金是Mg-Zn-Cu系镁合金,按质量百分比,含有1.0%~5.5%的Zn,1.0%~4.0%的Cu,0~1.0%Mn或Zr,0~1.0%的Y、Nd、Gd、Ce或MM,Mg为余量,杂质Fe含量<0.005%。将经熔炼和铸造后得到的镁合金样品预热至300~450℃,保温2h,在轧辊温度为室温~200℃条件下进行轧制,道次压下率为10%~65%,总压下率为80%~90%,得到无边裂的Mg-Zn-Cu系镁合金板材。本发明的Mg-Zn-Cu系镁合金在热轧过程不发生边裂,若在轧制温度较高时,即使在不加热轧辊且板材无中间退火的情况下,仍然可获得无边裂的热轧板材。

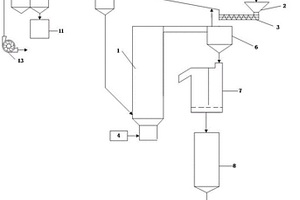

本发明属于矿物加工、冶金技术领域,特别涉及一种含硫铁矿石脱硫还原的方法及装置。本发明中的方法主要用于包含赤铁矿、褐铁矿等弱磁性矿物和铁的硫化物的含硫铁矿石,利用铁的硫化物与赤铁矿、褐铁矿的固‑固相反应,在焙烧反应时无需加入其它氧化剂,可在完成脱硫的同时还原出部分磁铁矿,有利于后续磁化焙烧的进行。本发明还提供了一种用于该方法的悬浮焙烧脱硫还原装置,使含硫铁矿石粉料在悬浮焙烧炉内流化运动状态下进行铁的硫化物与赤铁矿、褐铁矿的反应,并通过旋风预热器和旋风分离器进行固气分离,分别进行气体和固体的进一步处理,装置气固传质传热效率高,炉内温度均匀,产品性质稳定,生产效率高。
一种微米级球形铁粉的制备方法,属于粉末冶金技术领域。该方法为:将超纯铁精矿粉筛分干燥后,与含甲烷的还原气体通入输送反应器中,超纯铁精矿粉在输送反应器高温区进行快速还原,还原温度为1200~1600℃,还原时间为1~50s,还原后得到铁碳熔滴,铁碳熔滴在经过输送反应器冷却区时迅速降温,并凝固形成球形铁碳合金粉末;收集球形铁碳合金粉末;送入流化床中,进行二次精还原过程,得到金属化率≥99%的微米级球形铁粉。该方法缩短反应时间,操作简便,有效地制取球形度高、氧含量低、产品粒度分布窄、且不易被氧化的微米级球形铁粉。
本发明公开了一种铝电解废阴极无害化、资源化处理方法及处理系统,它属于铝电解技术领域。一种铝电解废阴极无害化、资源化处理方法,废阴极经过高温处理得到第一炭材料;生物质废料经过炭化处理,获得第二炭材料;将第一炭材料、第二炭材料与生物质胶粘剂混合,经过成型、烘干处理后得到第三炭材料。第三炭材料可替代或部分替代焦炭、石油焦、煅后无烟煤、石墨碎等冶金、铝用阴阳极、电极糊的生产用骨料。本发明实现了废阴极无害化、资源化处理,通过将废阴极与生物质能源配伍,有效利用了生物质能源,不仅使废阴极得到资源化处理,同时节省了焦炭、石油焦、煅后无烟煤、石墨碎这种不可再生资源,过程中产生的物料得到有效利用,不产生二次污染。

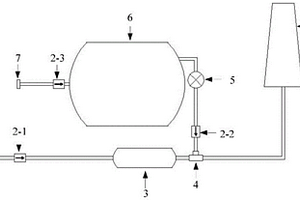

一种透气砖防渗漏装置及其防渗透方法,属于金属冶炼设备领域。该透气砖防渗漏装置包括,第一气包和第二气包,在气源和透气砖连接的主喷吹管路上设置有第一气包,其作用为保证插拔气源时管路中的气体压力稳定,在主喷吹管路上设置有第一单向逆止阀;在与透气砖连接的支路管道上设置有第二单向逆止阀,第二单向逆止阀经过管道与压力流量双控阀的出口端连接,在压力流量双控阀的入口端连接第二气包的出气端,第二气包的进气端通过第三单向逆止阀连接供气管道。通过该装置的运用,可以防止冶金用透气砖内部预设的通气管道壁面被熔融态的金属或熔渣堵塞,能够提高透气砖的使用寿命,降低企业成本和工人的劳动强度,并且适用于大通道透气砖。
本发明属于稀土湿法冶金领域和固相萃取技术领域,具体涉及一种P204掺杂聚噻吩轻稀土固相萃取剂的制备方法及其应用,通过萃取剂P204掺杂聚噻吩而制备的固相萃取剂萃取轻稀土元素,以掺杂聚噻吩固体粉末为固相萃取剂,通过固‑液萃取将稀土元素从稀土溶液中转移到固体粉末中,通过离心进行分离,实现稀土从水溶液中的提取。
中冶有色为您提供最新的辽宁沈阳有色金属冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
