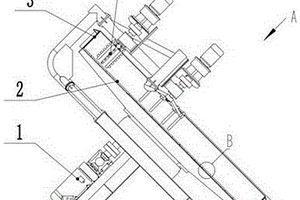

高炉喷煤罐充压装置 622

 0

本实用新型涉及一种高炉喷煤罐充压装置，属于冶金行业炼铁高炉喷煤设备技术领域。技术方案是：包含法兰一（1）、弯管（2）、法兰二（3）、筒体（4）、连接板（5）、单向喷头（6）和孔板（7），弯管（2）的一端设有法兰一（1），弯管（2）的另一端嵌套在法兰二（3）上，法兰二（3）固定在筒体（4）的一端，孔板（7）固定在筒体（4）的另一端，孔板（7）上设有作为出气孔的孔道，单向喷头（6）通过连接板（5）固定在筒体（4）内，所述弯管（2）、筒体（4）、单向喷头（6）和孔板（7）组成进气通道。本实用新型的有益效果是：能够改善高炉喷煤的充压、流化效果，提高其使用寿命。

废水处理滤池的折流出水装置 749

 0

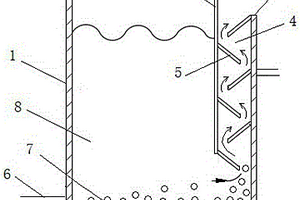

一种废水处理滤池的折流出水装置，属于冶金废水处理设备技术领域，用于处理废水。其技术方案是：出水口挡板位于滤池的出水口内侧，出水口挡板垂直放置，出水口挡板的板面与滤池的出水口池壁内表面平行，出水口挡板的上端超过出水口的出口上端，出水口挡板的下端与滤池底面有间隙，出水口挡板和滤池的出水口池壁内表面之间为出水口通道，出水口通道内安装有多个折流板，多个折流板自上而下间隔倾斜放置。本实用新型结构简单、使用方便、效果良好，可以阻止滤料在反吹过程中随反吹水排出，避免了反洗水出水池管道和输水泵被滤料堵塞，减少了滤料的流失，降低了生产成本。

高炉换套装置 647

 0

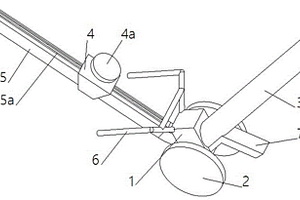

本实用新型公开了一种高炉换套装置，涉及冶金设备技术领域，包括车体、铰接在车体两侧的车轮、固定连接在车体前表面上的斜向上延伸的伸缩杆、固定连接在车体后表面上的斜向上延伸的钢板、插接在钢板上的位置在钢板上移动的配重，伸缩杆的末端设置有挂钩。本实用新型减少工人劳动强度，提高作业效率，保证换套期间员工作业安全，简化操作流程，可以同时更换多个直管，减少休风时间。

除尘烟道清灰装置及除尘系统 655

 0

本实用新型提供了一种除尘烟道清灰装置及除尘系统，属于冶金技术领域，除尘烟道清灰装置包括：驱动电机，设于除尘烟道外；螺旋机构，设于除尘烟道内，包括与驱动电机连接的转轴，绕转轴设置的螺旋条，以及连接转轴和螺旋条的多个支撑杆；以及固定架，设于除尘烟道内。技术效果：驱动电机带动螺旋机构旋转，螺旋条能够将球化除尘灰与除尘烟道分离、剥落、输送和清理，减少了球化除尘灰在除尘烟道内沉积粘连板结的情况，防止除尘烟道堵塞，提高了除尘效果；同时，在转轴上还套设有固定于除尘烟道内的固定架，转轴能够相对于固定环发生转动，且多个固定杆间隔设置也不影响粉尘的传递路径，能够保证转轴的转动稳定性，提高装置的可靠性和稳定性。

高炉料仓防冻结构 840

 0

本实用新型涉及一种高炉料仓防冻结构，属于冶金行业炼铁厂高炉生产技术领域。技术方案是：保温罩（4）固定在料仓锥形段（1）的外壳上，散热环管（2）位于保温罩（4）内且缠绕在料仓锥形段（1）的外壳上，保温罩（4）与料仓锥形段（1）的外壳之间填充有保温层（3）；散热环管（2）的一端通过进风管（10）连接在冷风引管（12）上，所述冷风引管（12）连接在高炉冷风管道（15）上，散热环管（2）的另一端连接在出风管（8）上。本实用新型的有益效果是：能够集中对高炉料仓的锥形段进行加热，有效防止物料在高炉料仓的锥形段冻结，保证高炉冬季正常生产，而且采用高炉冷风进行加热，不污染环境，加热效率高，操作方便简单。

精炼炉冷料仓自动卸料料钟 923

 0

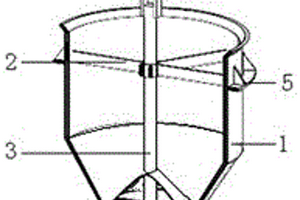

本实用新型涉及一种精炼炉冷料仓自动卸料料钟，属于冶金行业RH精炼炉加料设备技术领域。技术方案是：钟体（1）的上部为空心圆柱型，钟体（1）的下部为空心圆台型，钟体（1）的顶部设有装料口，钟体（1）的底部设有下料口，承重密封座（4）为与钟体（1）的下料口相配合的锥形，承重密封座（4）设置在钟体（1）的下料口上，活动吊杆（3）通过支架（2）固定在钟体（1）内，活动吊杆（3）的下端固定在承重密封座（4）上，活动吊杆（3）的上端设有吊耳（6），料钟支撑座（5）固定在钟体（1）的两侧。本实用新型的有益效果是：彻底解决了RH精炼炉上冷料的安全问题和损坏皮带问题，为RH生产时调整钢水温度提供了可靠地设备保证。

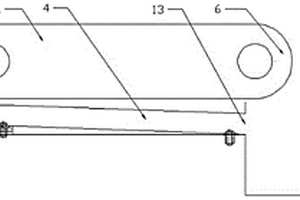

炼钢上料漏料回收装置 717

 0

本实用新型涉及一种炼钢上料漏料回收装置，属于冶金行业炼钢技术领域。技术方案是：料仓（7）位于皮带机尾（6）的下方，在皮带（1）两侧下方沿着皮带（1）的输料方向各设有一个漏料接收槽（4），所述漏料接收槽（4）的截面为梯形，漏料接收槽（4）的一端位于皮带机头（5）的下方，漏料接收槽（4）的另一端与皮带机尾（6）下方的料仓（7）相连通，漏料接收槽（4）的底部设有防撞条（11），漏料接收槽（4）向料仓（7）一侧倾斜布置，靠近皮带机头（5）一端的漏料接收槽（4）内设有振动器（9）。本实用新型的有益效果是：能够方便皮带两侧漏料的回收，避免不同原材料漏料后混在一起，节约原材料，降低生产成本。结构简单，易于安装。

堆取料机臂皮带张紧装置 1063

 0

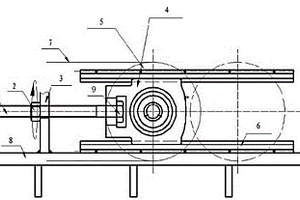

本实用新型涉及一种堆取料机臂皮带张紧装置，属于冶金行业炼焦备煤设备技术领域。技术方案是：臂皮带（7）缠绕在张紧滚筒（5）上，张紧滚筒（5）的两端分别通过轴承安装在轴承座（4）上，所述轴承座（4）通过滑块滑动连接在导轨（6）上，所述导轨（6）固定在皮带机支架（8）上，固定支座（3）固定在皮带机支架（8）上，张紧滚筒（5）的两侧分别设有一个丝杠（1），所述丝杠（1）的一端通过螺母一（2）固定在固定支座（3）上，丝杠（1）的另一端通过螺母二（9）固定在轴承座（4）上。本实用新型的有益效果是：能够防止臂皮带在运行过程中的打滑和跑偏，避免磨损皮带，延长皮带使用寿命。而且采用丝杠传动，平稳可靠，位移准确。

粗轧工作辊传动接轴密封装置 656

 0

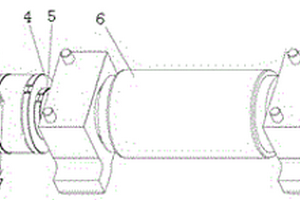

本实用新型涉及一种粗轧工作辊传动接轴密封装置，属于冶金行业热轧板带轧辊设备技术领域。技术方案是：在传动接轴（1）与粗轧工作辊辊颈（5）之间设置密封挡圈（4），密封挡圈（4）直径较大的一端套在传动接轴（1）上，密封挡圈（4）直径较小的一端套在粗轧工作辊辊颈（5）上；在密封挡圈（4）的两端和传动接轴（1）的锁紧销（7）上分别缠绕一个橡胶密封带（2），每个橡胶密封带（2）分别通过一个锁紧钢带（3）固定。本实用新型的有益效果是：密封效果好，能够防止含有氧化铁渣的高压冷却水从锁紧销与锁紧销孔之间以及轧辊辊颈与传动接轴之间的间隙进入传动接轴内部，造成传动接轴内部和轧辊辊颈锈蚀。

耐磨辊子 737

 0

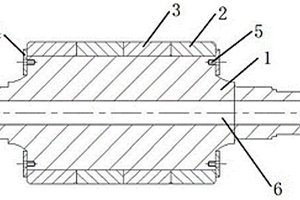

本实用新型公开了一种耐磨辊子，属于冶金工业生产设备技术领域，包括辊子本体、第一耐磨环、第二耐磨环和固定挡板，辊子本体的中部对称套设有2个第二耐磨环，2个第一耐磨环对称套设在辊子本体的两端，2个固定挡板分别通过螺栓固定在辊子本体的两端，第一耐磨环和第二耐磨环夹设在两个固定挡板之间，本实用新型结构简单，耐磨环更换方便，避免了辊子表面补焊后不平整造成的钢材表面划伤。

球团造球机 587

 0

本实用新型公开了用于冶金行业的一种球团造球机。该球团造球机包括造球盘和衬板，所述造球盘由底盘和筋板焊接而成，所述筋板在底盘上成十字方格或品字形方格，在十字方格或品字形方格内，焊接锚固件，预先存储铁精粉。所述衬板的结构与所述造球盘的结构一致，同样为十字方格或品字形方格，焊接锚固件。在铁精粉旋转造球过程中，摩擦发生在流动的铁精粉与造球盘或衬板存储的铁精粉之间，从而有效的保护了底盘和衬板，大大延长了底盘和衬板的使用寿命。

特钢线材表面质量快速检测专用工具 757

 0

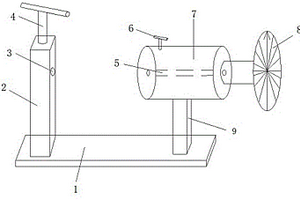

本实用新型涉及一种特钢线材表面质量快速检测专用工具，属于冶金行业特钢线材生产检验技术领域。技术方案是：左侧支撑板（2）和右侧支撑板（9）分别固定在底座（1）上，柱体（7）固定在右侧支撑板（9）上，旋转转盘（8）与柱体（7）固定连接在一起；左侧支撑板（2）上设有左侧线孔（3）和左侧固定把手（4），柱体（7）上设有右侧线孔（5）和右侧固定把手（6），左侧线孔（3）和右侧线孔（5）的中心线呈水平状态且重合在一起。本实用新型的有益效果是：根据不同钢种的强度，施加不同扭转方向、扭转速度、扭转角度及扭转次数，使试样表面上附着的氧化铁脱落下来，从而使被氧化铁皮包裹细微的裂纹等缺陷充分暴露出来，减少漏检的发生率。

用于带钢轧机的张力计辊 743

 0

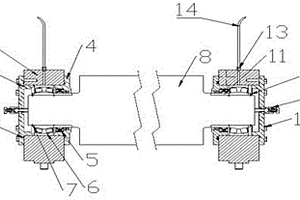

本实用新型涉及一种用于带钢轧机的张力计辊，属于冶金行业冷轧带钢设备技术领域。技术方案是：辊子（8）两端的轴颈上分别设有调心辊子轴承（6）和与调心辊子轴承（6）外圈间隙配合的外置轴承座（1），外置轴承座（1）设有压力调整装置（9），所述压力调整装置（9）中的气筒（9.1）螺纹连接在外置轴承座（1）的外侧端盖（2）上，钢球（9.2）和弹簧（9.4）通过推杆（9.3）固定在气筒（9.1）内，快速接头（13）螺纹连接在外置轴承座（1）上，气管（14）与快速接头（13）连接。本实用新型的有益效果是：解决了辊子旋转过程中轴承内腔产生的负压，避免了内腔压力过大将密封冲坏，减少了轧制时喷溅到轴承座上的乳化液。

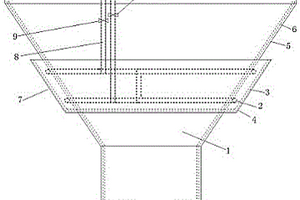

RH精炼真空余热槽预热装置 617

 0

本实用新型涉及一种RH精炼真空余热槽预热装置，属于冶金行业RH精炼设备技术领域。技术方案是：包含预热枪（1）、挡火板（2）、真空预热槽（4）、预热盖（5）、喇叭口（6）和支撑杆（7），真空预热槽（4）的上方设有预热盖（5），预热盖（5）上设有与真空预热槽（4）连通的喇叭口（6），所述喇叭口（6）为上大下小结构，喇叭口（6）上设有两根相互平行的支撑杆（7），预热枪（1）上套有挡火板（2），预热枪（1）穿过喇叭口（6）并延伸至真空预热槽（4）内。本实用新型的有益效果是：可有效避免预热枪点火过程中出现的卡枪，确保RH预热枪和挡火板的正常使用，防止火焰外溢，保证热量的有效利用。

脱硫脱硝活性炭包拆包装置 825

 0

本实用新型涉及一种脱硫脱硝活性炭包拆包装置，属于冶金行业脱硫脱硝设备技术领域。技术方案是：包含轨道小车（2）、环形轨道（3）、切割刀片（5）、托辊传送机构（8）、料斗（9）和吊钩（10），料斗（9）的一侧设有一个伸向料斗（9）内的托辊传送机构（8），切割刀片（5）固定在料斗（9）内的托辊传送机构（8）上，托辊传送机构（8）的上方设有一个穿过料斗（9）的环形轨道（3），环形轨道（3）上设有轨道小车（2），轨道小车（2）上设有吊钩（10）。本实用新型的有益效果是：能够提高装碳效率，减少粉尘危害。

板带轧机液压系统高压管路减振装置 725

 0

本实用新型涉及一种板带轧机液压系统高压管路减振装置，属于冶金行业板带轧机高压液压系统设计领域。技术方案是：不锈钢接头一（2）包含不锈钢内芯（2‑1）和焊接在不锈钢内芯（2‑1）上的卡套（2‑2），所述减振管路（3）从内向外依次为内层（3‑1）、中间层（3‑2）、外层（3‑3）和防护层（3‑4），所述内层（3‑1）和外层（3‑3）均为橡胶注塑而成，中间层（3‑2）和防护层（3‑4）均为钢丝编织而成，不锈钢接头一（2）和不锈钢接头二（4）分别连接在减振管路（3）的两端，不锈钢接头一（2）和不锈钢接头二（4）与减振管路（3）成一体结构。本实用新型的有益效果是：有效的解决轧机AGC阀台与高压管路连接法兰开裂问题，延长了轧机AGC液压系统伺服阀使用寿命。

板带轧辊轴承定位结构 871

 0

本实用新型涉及一种板带轧辊轴承定位结构，属于冶金行业冷轧板生产设备技术领域。技术方案是：包含弹簧键（1）、沉头螺栓（2）、弹簧（3）、轧辊辊头（4）、轴承内圈（5）和月牙槽（6），轧辊辊头（4）的圆周方向上均匀设有三个方形槽，所述方形槽内设有弹簧健（1）、弹簧（3）和固定弹簧（3）的沉头螺栓（2），轴承内圈（5）锁紧在轧辊辊头（4）上，轴承内圈（5）的圆周方向上设有与弹簧健（1）相配合的三个月牙槽（6）。本实用新型的有益效果是：避免了轧辊与轴承内圈相对滑动产生的卡抓及轧辊辊头端面磨损事故，从而减少轧辊辊头的修复，避免长期磨损导致的轧辊辊头融化无法抽出的情况，保证了生产的顺利进行。

用于带有可移动卸料小车的运输皮带防堵料装置 1028

 0

一种用于带有可移动卸料小车的运输皮带防堵料装置，属于烧结生产辅助设备技术领域，用于解决现有运输皮带容易发生堵料而导致影响正常烧结生产的技术问题。它包括固定于运输皮带两侧机架上的支架、固定于支架顶部的跑偏开关和与跑偏开关立辊连接的挡料板；跑偏开关与皮带事故开关连接；当运输皮带正常运行时，挡料板平面垂直于运输皮带的移动方向。采用本实用新型可有效防止移动卸料小车运输皮带的堵料情况，降低工人清料劳动强度、提高烧结矿产量。本实用新型具有结构简单、制作方便、拆装快捷、使用广泛、价格低廉等优点，可广泛应用于冶金、矿业等带有可移动卸料小车的运输皮带上。

新型芯冷等静压湿袋法定向加压模具 692

 0

本实用新型涉及陶瓷和冶金粉末干压成型辅助工具的技术领域，特别是涉及一种新型型芯冷等静压湿袋法定向加压模具；本实用新型的新型型芯冷等静压湿袋法定向加压模具减少报废率，增加生产效率；包括管状主体、芯轴、上端盖和下端盖，上端盖安装在主体的上端口部，下端盖安装在主体的下端口部，上端盖的底部和下端盖的顶部均设置有盲孔，芯轴的顶端固定在上端盖底部的盲孔内，芯轴的底端固定在下端盖顶部的盲孔内；主体的外侧设置有带有通孔的支撑管。

改进的环冷机台车铰接接头 949

 0

一种改进的环冷机台车铰接接头,属于冶金行业的烧结设备技术领域,所要解决的技术问题是提供一种能够克服现有技术中存在的两点弊病,达到减少事故点、延长设备使用寿命、便于生产维护的环冷机台车铰接接头。其技术方案是:它包括轴承座、轴承、销轴、销轴卡板,在轴承座内有一个环形凹槽,环形凹槽边缘到轴承座装入轴承的底面的距离等于轴承的厚度,在环形凹槽内嵌有弹性挡圈,弹性挡圈圆周的对应两端各有一个夹持孔;销轴的一端有轴帽,轴帽为与销轴一体的圆台,圆台的直径大于台车耳板上的轴孔的直径。本实用新型改正了原有的设计缺陷,方便了轴承的维护和使用;同时还去掉了销轴冗余固定,改变销轴结构,简化了设备结构,方便使用和维护。

防堵塞点火器的煤气管道 1035

 0

本实用新型公开了一种防堵塞点火器的煤气管道，属于冶金设备技术领域，包括：煤气主管道，安装有煤气过滤器，所述煤气过滤器两端的煤气主管道分别安装有第五阀门、第七阀门；旁路管道，所述旁路管道的一端与第五阀门上游侧的煤气主管道连通，所述旁路管道的另一端与第七阀门下游侧的煤气主管道连通，所述旁路管道安装有第二阀门；降低或避免了点火器嘴和煤气调节阀门的堵塞。

高炉上料用快拆式振筛 826

 0

本实用新型涉及一种高炉上料用快拆式振筛，属于冶金行业高炉炼铁备料技术领域。技术方案是：振筛箱体（6）上设有激振器，振筛箱体（6）的下方设有粉料下料口（17），振筛箱体（6）的上方设有筛面支架（1），筛面支架（1）上设有若干个向下倾斜布置的筛面模块（2），每个筛面模块（2）与筛面支架（1）之间形成抽屉式结构；筛面模块（2）为长方形框架结构，长方形框架内设有间隔布置的筛棍（11），长方形框架的一侧设有筛面模块拉手（3）；若干个筛面模块（2）中的筛棍（11）组成向下倾斜的筛面，筛面较高的一端位于料仓下料口（22）的下方，筛面较低的一端设有称量斗（16）。本实用新型的有益效果是：拆装、更换方便，提高工作效率。

倾翻式兑铁装置 914

 0

本实用新型提供了一种倾翻式兑铁装置，属于冶金冶炼技术领域，包括铁水包、滑轨、倾翻车和驱动机构，铁水包用于盛装铁水；滑轨沿铁水包的输送方向设置；倾翻车滑动设于滑轨上，用于托运铁水包移动，可向滑轨长度方向上侧翻，且侧翻后铁水包内铁水向电炉内倾倒，倾翻车上设有用于限位铁水包移动的限位组件，倾翻车的倾翻速度和角度均可调节；驱动机构设于滑轨下方，用于匀速驱动倾翻车沿滑轨滑动，驱动机构的运行速度可调节。本实用新型的倾翻式兑铁装置，具有使用铁水包向电炉内兑铁时，铁水包在倾翻车上被托运，运输稳定，兑铁过程中铁水倾倒均匀，提高兑铁稳定性的技术效果。

中间包夹杂物去除装置 622

 0

本实用新型提供了中间包夹杂物去除装置，属于钢铁冶金技术领域，包括：中间包包体、两个挡坝和两个透气砖。中间包包体所述中间包包体的底部固定有湍流控制器。两个挡坝固定连接在所述中间包包体的侧壁上，两个所述挡坝均位于所述湍流控制器的上侧，且在所述中间包包体底部的投影位于所述湍流控制器的两侧。两个透气砖分别安装在两个所述挡坝相对的侧面上，两个所述透气砖用于配合所述湍流控制器抑制铁水的湍流。本实用新型提供的中间包夹杂物去除装置中在气体和湍流控制器共同的作用下使得新注入的铁水的动能得到极大的衰减，在保证能够去除夹杂物的基础上，提高了防湍流的能力，延长了中间包的使用寿命。

钳式翻钢机夹送辊辊轴的连接结构 897

 0

本实用新型涉及一种钳式翻钢机夹送辊辊轴的连接结构，属于冶金行业型钢生产设备技术领域。技术方案是：包含翻钢臂小车（1）、U型卡子（2）、夹送辊辊子（3）、夹送辊辊轴（4）和轴承（9），所述夹送辊辊轴（4）为阶梯型，夹送辊辊轴（4）直径较大的一端通过轴承（9）与夹送辊辊子（3）安装在一起，夹送辊辊轴（4）直径较小的一端通过U型卡子（2）与翻钢臂小车（1）固定连接。本实用新型的有益效果是：提高了夹送辊辊轴的抗冲击强度，有效地解决了夹送辊容易开焊脱落的隐患，提高了设备的可靠性。结构简单、制作方便、装配简捷。

自动调节的板带吹扫装置 938

 0

本实用新型涉及一种自动调节的板带吹扫装置，属于冶金行业冷轧生产设备技术领域。技术方案是：在板带两侧的保护罩（3）上各设有一套板带吹扫系统，所述板带吹扫系统包含横管、滑动小车、导管和喷头，多个横管分别固定在保护罩（3）上，滑动小车的数量与横管的数量相同，每个滑动小车上均设有多个喷头，所述滑动小车上的喷头通过导管与横管连接。本实用新型的有益效果是：能够提高吹扫效果，避免板带因滞留水渍而产生黄斑等缺陷，同时，任意一个滑动小车可在电机驱动下实现横向移动，从而可使喷头在横向上做任意调节，实现了喷头吹扫方向的自动调节，降低了人员劳动强度，提高了生产效率。

焦炉多用途低氮燃烧装置 1049

 0

本实用新型涉及一种焦炉多用途低氮燃烧装置，属于冶金行业焦炉设备技术领域。技术方案是：废气取气口（7）连接引风机（8）的入口，引风机（8）的出口通过阀门A（11）、阀门B（12）和混合器（14）与焦炉煤气管道（15）连接，惰性气体连接口（18）通过气体自调阀（19）与阀门A（11）后的管道连接，阀门B（12）前的管道通过分支管道连接高炉煤气系统连接口（22），高炉煤气系统连接口（22）通过阀门E（27）与高炉煤气管道连接。本实用新型的有益效果是：将焦炉废气或惰性气体如CO₂、N₂供入焦炉加热燃烧系统中，降低氧气浓度或惰化燃料，减缓燃烧速度，从而减少热力型NOx的生成，使焦炉稳定达标排放。

改进的支撑辊吊具 982

 0

本实用新型涉及一种改进的支撑辊吊具，属于冶金吊装设备技术领域。用于解决现有吊具支撑块受力不均导致的吊装臂变形和支撑块受力均匀性难以调整的技术问题。构成中包括横梁、固定于横梁上部中段的吊耳、固定于横梁两端的吊装臂和安装在吊装臂下端内侧平面的支撑块，其改进之处为：在每根吊装臂的下端内侧平面相同位置固定有滑动垫板，横梁上两个吊装臂的滑动垫板之间的距离与轴承座宽度相匹配；横梁和吊装臂之间固定加强筋板。本实用新型滑动垫板可实现支撑块平稳均衡地伸入到轴承辊轴承座吊装孔中，减少支撑块受力均匀性调整时间，加强筋板可大大提升吊装臂的抗变形力，保证吊装臂不会发生变形，避免出现支撑辊的脱落事故，提升安全系数。

改进的鱼雷形混铁车旁承 658

 0

一种改进的鱼雷形混铁车旁承,属于冶金铁道车辆设备技术领域,目的是减少鱼雷形混铁车在曲线转向时,上下旁承所受的阻力,避免发生故障,其技术方案是:它由旁承盒、旁承滚轴组成,旁承盒为上面开口的长方形盒体,旁承滚轴安装在旁承盒内,旁承滚轴的转动面高于旁承盒的上开口表面,旁承盒的底面由螺栓固定在车架或转向架上。本实用新型降低了摩擦阻力,变平面无润滑干摩擦,为有润滑滚动摩擦,降低摩擦阻力7倍左右,可避免鱼雷形混铁车通过小半径曲时,上下旁承相对移动阻力过大,对接触平面干摩擦造成擦伤。减少轮缘磨耗降低钢轨侧磨率,消除了车辆容易发生脱线事故的隐患,提高了车辆安全运行品质,保证了生产的正常进行。

赤铁矿球团用链篦机传动装置 795

 0

本实用新型属于冶金领域，涉及球团矿的生产设备，特别是链篦机传动装置。链篦机上通过轴承分别固定头轮、上拖轮、尾轮、下拖轮和导向轮，定头轮、上拖轮、尾轮、下拖轮和导向轮挂有链条，所述的尾轮与下拖轮之间链篦机上通过轴承还固定有链条的张紧轮，所述的头轮和尾轮由固定在链篦机上的头轮变频电机和尾轮变频电机分别驱动，头轮变频电机和尾轮变频电机上分别安装有头轮速度传感器和尾轮速度传感器，头轮速度传感器和尾轮速度传感器与控制头轮变频电机和尾轮变频电机的可编程逻辑控制器电连接，形成反馈，以便及时调整头轮变频电机和尾轮变频电机的速度，使二者速度匹配。可以延长链篦机的使用寿命。
