辽宁沈阳有色金属理论与应用

钛合金薄壁壳体的激光熔敷修复方法 818

 0

本发明提供一种钛合金薄壁壳体的激光熔敷修复方法,其特征在于工序如下:零件表面磨损区光滑打磨处理;清理焊料电蚀层和焊料真空退火除氢处理:温度750～800℃,保温40～60MIN,充压强为0.2～0.4MPA的氩气冷却到80℃以下出炉;激光熔敷:熔敷频率F=5～6HZ,时间T=4～5MS,在氩气保护下进行,氩气流量Q=4.5～5.5L/MIN,熔敷焊料到填满磨损处并高出0.2～0.4MM,达到覆盖率40～75%;磨削到所需要的尺寸和表面粗糙度。本发明提供的钛合金薄壁壳体的激光熔敷修复方法的优点在于:操作简便;熔敷层硬度高;熔敷层与基体形成冶金结合,不会造成脱落;对基体热影响区小,不会引起零件热变形;经激光熔敷修复的钛合金薄壁件的质量和合格率极高。

铁基扩散合金粉末的制备方法 762

 0

本发明涉及粉末冶金领域,具体为一种铁基扩散合金粉末的制备方法,用溶液沉淀法和随后的混合还原法制备扩散合金粉末,首先分别在溶液中制取含合金元素的沉淀物,然后将它们与铁粉一起搅拌均匀,再将干燥后混合料放入炉中于650～950℃还原,保温10-60分钟,还原剂为H₂、分解氨、CO或碳氢化合物的裂解气体,经破碎得到扩散合金粉末。本发明可得到合金颗粒细小、分布均匀的扩散合金粉,NI、CO颗粒粒度小于2～3微米,MO颗粒小于1微米,烧结时合金元素易于扩散均匀,利于提高零件机械性能;还原温度较低,还原产物结块轻微,易于破碎,不影响铁粉的工艺性能;所得粉末压制性好;该工艺投资少,成本低,无明显的环境污染难题。

钒氮微合金添加剂及制备方法 777

 0

本发明涉及钢铁冶金中一种钒氮微合金添加剂及制备方法,它是以钒酸盐或钒氧化物为原料,加入碳质还原剂和密度强化剂压块后置于高温炉内,常压下通入氮气,控制一定的温度,还原的同时进行氮化,最终得到高密度的含碳化钒和氮化钒的钒氮微合金添加剂,其组成特征是:含钒量77%～82%、含氮量11%～16%:含碳量2%～7%(wt),本方法工艺简单,不使用真空设备,有利于连续化生产,可降低生产成本,经济与环境效益明显。

以铁及其合金为阳极在电解槽中制备铝-铁基合金的方法 807

 0

本发明涉及有色金属冶金熔盐电解领域，主要研 制一种以铁及其合金为阳极在电解槽中制备铝－铁基合金及 其制备方法，其特征在于：该方法主要采用以阳极材料为单一 的纯铁或铸铁、碳钢、合金钢等铁基合金组成；将单一的纯铁 或铁基合金为阳极，电解质主要为95～97wt％的冰晶石，3～ 5wt％的 Al2O3，电解质中还有0～1wt％的铁基氧化物，制备产品为铝－ 铁基合金。本发明的目的在于解决以炭阳极参加电解反应而导 致有害气体污染环境、消耗大量能源及降低生产成本等方面存 在的问题。

纳米级三氧化二钒的制备方法 824

 0

一种纳米级三氧化二钒的制备方法,涉及一种化工冶金材料的制备方法,该方法包括以下步骤:将钒酸盐加入到反应器中,加入有机溶剂后,将反应器加热,使温度达到100～500℃,压力达到0.5～20.0Mpa,并在该状态下保持0.1～6.0h,在保持加热状态下,降低反应器压力至0～5.0Mpa,分离出有机溶剂,停止加热,使反应器冷却至室温,得到黑色纳米级三氧化二钒。该方法原料廉价易得、工艺简单,可实现工业化生产。在电、磁、光开关,及气敏传感器、存储材料、电阻材料等多种领域都具有广泛的应用。

涡流卷入石灰石脱除含铜铁水中碳的方法 820

 0

一种涡流卷入石灰石脱除含铜铁水中碳的方法，属于冶金技术领域，具体步骤为：(1)将由铜渣加入碳质还原剂还原得到的含铜铁水导入感应炉中，保证含铜铁水温度≥1450℃；(2)对含铜铁水进行中心搅拌，形成高径比为0.5～2.5的旋涡；(3)将石灰石粉末喷入漩涡中心，持续中心搅拌，石灰石粉末喷入后进行偏心搅拌，使生成的CO2与漩涡混合更为充分；(4)石灰石粉末被漩涡直接卷入铁水内与铁水充发生反应，得到脱碳后的含铜铁水和熔渣；(5)脱碳后的含铜铁水和熔渣分层排出。该方法工艺简单，投资少，节能环保，成本低廉，具有较高的经济价值，不但能达到脱碳目的，还能保护其中的铜元素不被烧损。

屈服强度500MPa级冷轧钢板及其制备方法 744

 0

一种屈服强度500MPa级冷轧钢板及其制备方法，属于冶金技术领域；钢板组成成分及其质量百分比为：C：0.06～0.09％，Si：0～0.2％，Mn：0.8～1.0％，Ti：0.03～0.05％，Nb：0.02～0.04％，其余为Fe及不可避免杂质元素；制备方法：1)按照冷轧钢板的化学成分配比，熔炼成铸坯；2)将铸坯保温，进行热轧，制得热轧板后，以一定冷却速率，冷却至适当温度时卷取；3)将卷曲后的热轧板，酸洗后冷轧，制得冷轧板；4)将冷轧板进行分段加热和分段冷却的连续退火处理。本发明冷轧钢板，微观组织主要包括铁素体、珠光体和渗碳体，屈服强度为530～560MPa，抗拉强度为580～615MPa，延伸率A80为21.3～22.5％，屈强比≥0.90。

氯化铝电转化为氧化铝的方法 1167

 0

本发明属于电解技术领域，具体涉及一种氯化铝电转化为氧化铝的方法，目的在于利用广泛的氯化铝资源短流程、低耗能地获得冶金级氧化铝或化学品氧化铝产品，以避免或解决现有技术中存在的能耗高、成本高以及污染大等难题。本发明采用电解的方法使氯化铝直接转化为铝化合物沉淀，电解工艺自动化程度高，流程短，与传统制备氧化铝方法相比，取消了蒸发、浓缩过程及其设备，有利于降低生产成本、提高生产效率；采用电解的工艺生产氧化铝，生产过程中副产品氯气和氢气纯度高，可直接干燥利用，电解液经过滤后循环使用，流程中无污染性产物，环保、无害；本发明电解得到的铝化合物焙烧制得冶金级氧化铝或化学品氧化铝，所得产品纯度高。

利用纳米渗碳析出提高中低碳钢强度的方法 1114

 0

一种利用纳米渗碳析出提高中低碳钢强度的方法，属于冶金技术领域，按以下步骤进行：（1）将碳素钢板坯加热至1100~1250℃，保温1~2h；（2）在1000~1100℃条件下进行热轧，累积压下量为70~95%，获得热轧板坯；（3）采用超快速冷却方式，将热轧板坯以100~200℃/s的速度水冷至400~600℃；（4）在400~600℃条件下进行塑形变形，变形量为2~10%，然后在400~600℃条件下保温10~120min，再空冷至室温。本发明的优势是，在不添加任何微合金元素的前提下，通过改善工艺的手段改变了普通碳素钢组织中珠光体传统的片层结构，实现了渗碳体的纳米级析出，并且在整体组织中形成了均匀弥散的分布，获得了显著的强化效果，已经达到或者超过了部分微合金钢的强度要求。

利用硫酸渣炼铁的方法 885

 0

一种利用硫酸渣炼铁的方法,属于冶金技术领域,按以下步骤进行:(1)向硫酸渣中加入十二胺再水淬,获得加水硫酸渣;(2)加入脱硫剂搅拌反应再加水稀释获得脱硫矿浆;(3)将脱硫矿浆加水稀释后浓缩形成浓缩矿浆;(4)过滤后烘干获得矿渣铁粉;(5)将矿渣铁粉、粘结剂、高炉布袋除尘灰、硼砂和水混合造球、静置制成矿渣球团;(6)用链篦机进行干燥和烧结获得烧结球团;(7)用回转窑进行还原,获得金属球团;(8)静置4~7h,然后采用熔炼炉冶炼制成铁水。本发明的方法通过对硫酸渣脱硫、浓缩和过滤制成硫酸渣铁粉,再经过造球烧结还原和熔炼获得铁水,该方法工艺简单,适于工业化生产。

含锡与铝的高强度高塑性镁合金及其制备方法 1122

 0

本发明涉及一种低成本的、含锡(Sn)与铝(Al)的高强度高塑性镁合金及其制备方法,属于金属材料类及冶金领域,通过合理选择合金化元素,解决现有技术中AZ91系列合金普遍存在塑性较差的问题,以及AM60/50合金存在强度不高的缺陷。镁合金组分及重量百分比为:3-7%Al,3-6%Sn,剩余部分为Mg和不可避免的杂质。熔炼过程在气体保护下进行,将工业纯美熔化后,分别加入纯Sn、纯Al,等合金元素完全溶解后精炼,保温除渣后进行铸造。本发明合金在铸态下,抗拉强度σb达到210-250MPa,屈服强度σ0.2达到90-180MPa,延伸率δ达到11-16%,具有高的强度与优良的塑性,不需要热处理,即可直接使用。

高耐磨鞋掌 862

 0

本实用新型涉及一种高耐磨鞋掌,由鞋掌体和粉末冶金耐磨层组成,粉末冶金耐磨层固定在鞋掌体下表面,鞋掌体固定在鞋后跟上。其优点是以粉末冶金耐磨层代替原有的橡胶、硬塑、金属鞋掌,大大提高了鞋后跟的耐磨程度,既减少了更换鞋掌的次数,又延长了鞋的使用寿命。

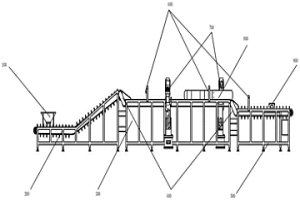

多级选矿生产线 744

 0

本实用新型涉及一种多级选矿生产线，包括第一级输送单元、第二级输送单元、第三级输送单元和动力单元，第一级输送单元、第二级输送单元和第三级输送单元之间通过传送带依次连接；在第一级输送单元前端设置落料单元，用于接收待筛选的矿石；动力单元为生产线提供动力；在第二级输送单元和第三级输送单元设置机器视觉识别单元；在第二级输送单元上设置机器臂抓取单元；在第二级输送单元上设置均布单元；在第三级输送单元末端设置末端筛选单元，接收控制指令，进行伸缩运动，将目标矿石从第三级输送单元推落。本实用新型满足我国冶金工业的需求，提高我国矿产资源高效利用率，降低我国冶金工业的生产成本，推动我国冶金工业整体经济效益进一步发展。

PS转炉 904

 0

本实用新型公开了一种PS转炉，属于有色冶金技术领域。所述PS转炉包括炉体、出烟口、进料口和第一出料口；出烟口设置在炉体的中心顶部且与炉体连通，进料口和第一出料口设置在炉体上且与炉体连通；进料口与熔炼炉通过进料溜槽连通，第一出料口通过出料溜槽与精炼炉连通；熔炼炉与进料溜槽的连通位置的高度高于进料口的高度，第一出料口的高度高于出料溜槽与精炼炉的连通位置的高度。本实用新型通过在PS转炉上设置进料口和第一出料口，使PS转炉直接从进料口处进料，直接从第一出料口处出料，省去了使用冶金吊来回倒运包子的过程，简化了工艺过程；节省了使用冶金吊车在倒运过程中人力、物力以及电力的消耗。

用于航空发动机复杂构件用Ti-Al系粉末制备的电极工装装置 814

 0

本实用新型公开了一种用于航空发动机复杂构件用Ti‑Al系粉末制备的电极工装装置，属于粉末冶金技术领域。该装置包括连接器、上基板、隔热连接组件、下基板和电极公头；其中：所述连接器通过螺栓分别连接上基板与基座，所述隔热连接组件用于连接上基板与下基板；所述下基板的中心安装电极公头，电极公头与电极相连接。本实用新型粉末制备的工装装置，可提高Ti‑Al系粉末收得效率，从而有利于粉末冶金材料利用率的提升，降低航空发动机复杂粉末冶金构件的成本。

炼铜装置 727

 0

本实用新型公开了一种炼铜装置，属于有色冶金技术领域。所述炼铜装置包括一台熔炼炉、至少两台PS转炉、至少两台精炼炉、进料溜槽和出料溜槽；熔炼炉通过进料溜槽分别与至少两台PS转炉中的每台PS转炉连通；每台PS转炉对应一台精炼炉，且每台PS转炉通过一个出料溜槽和与其对应的精炼炉连通。本实用新型通过使用进料溜槽连通熔炼炉和PS转炉以及使用出料溜槽连通PS转炉以及精炼炉，可以省去采用冶金吊车来回倒运包子的过程，简化了工艺过程，并且减少了倒运过程中的热量损失，节约了能源；同时，使得集中在进料溜槽和出料溜槽的附近的污染气体容易收集起来，解决了冶金吊在倒运包子的过程中无组织排放有害烟气的低空污染问题。

制备大尺寸复合钒钛球团矿的方法 1098

 0

本发明属于钢铁冶金技术领域，涉及一种制备大尺寸复合钒钛球团矿的方法，包括以下步骤：S1、配料：以钒钛磁铁矿原矿粉和钒钛磁铁矿烧结矿返矿作为原料矿，向原料矿中加入添加剂、粘结剂和水，得到混合料；S2、造球：使用圆盘造球机或对辊压球机对S1中得到的混合料进行造球，造球后的生球直径为20～40mm；S3、高温还原性焙烧：将S2中的生球输送到卧式气氛焙烧炉中，使用高温冶金副产炉气对生球进行烘干、还原焙烧，焙烧时间为20～40min，制得钒钛球团矿，自然冷却待用；S4、炉气循环：将S3中使用后的焙烧炉气经过富化后，通入S3的卧式气氛焙烧炉中循环利用。本发明最大程度的提高了钢铁冶金副产资源的回收利用率，降低了整体工艺能耗。

基于零件变形程度控制的TC4合金机匣锻件验收方法 709

 0

本发明提供一种以实现零件残余应力变形程度控制为目的TC4钛合金机匣专用验收方法及标准，该方法通过改变现有钛合金机匣通用的环件标准固定在中心部位取样的规定，根据钛合金机匣锻件形状特点，在不同的典型位置处切取试样进行组织性能检测，保证不同位置冶金质量达标的同时满足均匀性评价及其检测取样的要求；同时改变现有钛合金机匣通用的环件标准中力学性能指标为单边控制限、组织区间跨度大的规定，针对机匣锻件的力学性能和高低倍组织提出更为严格的区间要求及均匀性技术指标，从而建立起TC4合金机匣锻件专用的冶金质量验收标准。该方法能够提升航空发动机用机匣锻件的冶金质量及相关零件的制造技术水平。

镍基高温合金高承压复杂流道壳体的精密成形方法 873

 0

本发明公开了一种镍基高温合金高承压复杂流道壳体的精密成形方法，其特征在于，该方法采用热等静压粉末冶金工艺制备镍基合金高承压复杂流道壳体，通过QB低碳钢作为粉末冶金包套的原材料；加工高承压复杂流道壳体成形外包套和流道型芯，并在包套中装入超低间隙相Inconel718合金球形粉末，热等静压处理得到高承压复杂流道壳体部件。本方法解决传统铸造工艺无法满足镍基高温合金高承压复杂流道薄壁壳体的质量要求问题，提出采用热等静压粉末冶金工艺方法制备高内部质量、高表面质量、高尺寸精度高承压壳体产品。

多级选矿生产线 720

 0

本发明涉及一种多级选矿生产线，包括第一级输送单元、第二级输送单元、第三级输送单元和动力单元，第一级输送单元、第二级输送单元和第三级输送单元之间通过传送带依次连接；在第一级输送单元前端设置落料单元，用于接收带筛选的矿石；动力单元为生产线提供动力；在第二级输送单元和第三级输送单元设置机器视觉识别单元；在第二级输送单元上设置机器臂抓取单元；在第二级输送单元上设置均布单元；在第三级输送单元末端设置末端筛选单元，接收控制指令，进行伸缩运动，将目标矿石从第三级输送单元推落。本发明满足我国冶金工业的需求，提高我国矿产资源高效利用率，降低我国冶金工业的生产成本，推动我国冶金工业整体的经济效益进一步发展。

高铁铝土矿生产铁水和氧化铝的方法 1020

 0

本发明提供了一种高铁铝土矿生产铁水和氧化铝的方法，属于冶金资源综合技术领域。所述方法主要是将脱水破碎后的高铁铝土矿矿粉、烟煤煤粉以及冶金石灰充分混匀、加热、热压成高铁铝土矿热压块；然后在转底炉内进行金属化还原；将还原产物以及冶金石灰加入到电炉中进行熔化分离，得到铁水以及铝酸钙炉渣；控制铝酸钙炉渣的冷却速率，当其冷却至室温后，经碱法浸出可得到Al2O3以及浸出炉渣。本发明显著降低了能耗，具有工艺简单、流程短，成本低等优点。对于高铁三水铝土矿的开发利用有重要的现实意义，具有广阔的应用前景。

提高高铬型钒钛烧结矿质量的方法 1071

 0

本发明提供了一种提高高铬型钒钛烧结矿质量的方法，属于钢铁冶金技术领域。所述方法主要是将烧结返矿、高铬型钒钛精矿粉、普通铁精矿矿粉、硼铁精矿粉、冶金石灰、菱镁石、焦粉等烧结原料分别按一定的比例进行二次雾化喷吹混匀、润湿、制粒；然后进行布料、点火、烧结；最后进行整粒筛分，得到冶金性能优良的高铬型钒钛烧结矿。本发明具有工艺简单、原料适应性强，生产效率高、成本低等特点。可显著提高高铬型钒钛烧结矿的质量和烧结生产效率，对于高铬型钒钛矿的开发利用有重要的现实意义，具有广阔的应用前景。

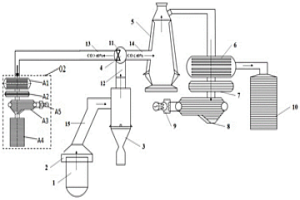

强化钒钛矿高炉冶炼的系统及方法 867

 0

本发明属于钢铁冶金炼铁技术领域，尤其涉及一种强化钒钛矿高炉冶炼的系统及方法。该系统包括：第一气道，收集来自转炉顶部排出的高温转炉煤气，在所述第一气道上设有强制阀，所述强制阀带有气体成分检测装置；所述第一气道通过所述强制阀连接第二气道和第三气道；所述第二气道将高温转炉煤气进行简单余热回收、除尘除杂处理后送入转炉煤气柜；所述第三气道将高温转炉煤气送入到高炉，并从所述高炉的炉腹吹入高炉内。本发明的系统既使得转炉煤气得到资源化综合利用，又提高钒钛矿得冶金性能。

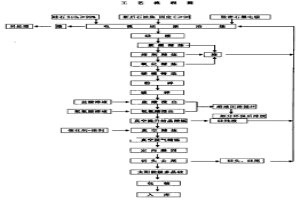

制备太阳能级多晶硅的新工艺 766

 0

本发明是以冶金级硅为原料,经还原熔炼、精炼、湿法冶金、真空提纯制备太阳能级多晶硅的方法和工艺。本发明的内容是:在电弧炉内,采用石墨电极产生的电弧加热,用碳还原硅石制备出的冶金硅液,在精炼炉内径絮凝精炼、钡盐精炼、熔剂精炼、氧化精炼、硬模冷却、破碎、酸洗、真空熔炼、真空脱气、定向凝固、切头去尾,得到太阳能级的多晶硅。本发明的优点是:与西门子、改良西门子法等传统工艺相比较,原料来源丰富,固定资产投资仅是1/3,并可分批投入,节能20～25%,降低成本20%,原材料为硅石,更易获得,不用氯气,环保和设备材料容易解决,可生产出满足太阳能电池需要的多晶硅,一个工艺可以有三个产品(99.95%、99.995、太阳能多晶硅),可降低投资风险,上述三种产品国内外均有良好的市场,可应用于不同的行业,最终产品可以满足太阳能级多晶硅的要求。

硅基Si-C负极材料及其电化学合成方法和应用 710

 0

一种硅基Si‑C负极材料及其电化学合成方法和应用，属于电池负极材料制备领域。该电化学方法以冶金硅和二氧化碳为原料，在CaCl₂‑CaO基盐中，以静态冶金硅或动态旋转的冶金硅作为阴极，以石墨棒或惰性材料作为阳极，在阴极和阳极之间施加高于氧化钙分解并低于熔盐分解的电压，电解后，通入CO₂，静置，后处理后，得到硅基Si‑C负极材料，该方法通过盐的组分，合成温度、合成时间、分解电压和阴极旋转速率，调控硅基Si‑C负极材料中硅和碳的分布，调控产物形貌和颗粒尺寸。该方法实现了低成本、调控制备硅基Si‑C负极材料，操作过程简单。制备的锂离子电池具有良好的比容量和循环性能。

复合包芯线和大线能量焊接用钢的制备方法 793

 0

本发明公开了一种复合包芯线和大线能量焊接用钢的制备方法，属于钢铁冶金技术领域。该包芯线基于氧化物冶金基本原理，选择多种合金的复合添加模式，通过合理的芯粉化学成分设计，融炼钢过程中的深脱氧、深脱硫及夹杂物无害化控制诸功能于一身，充分利用冶金过程化学反应，实现钢中夹杂物的微细化、球状化、弥散化及复合化控制。采用该包芯线制造的60mm EH36造船钢板，在线能量460kJ/cm时进行EGW焊接后，焊接热影响区‑40℃冲击功值≥170J。该包芯线用于替代目前大线能量焊接用钢生产时常用的Ni‑Mg合金后，可使吨钢合金成本从原工艺的大于300元降低至≤100元，经济和社会效益显著，具有很好的推广应用前景。

近α型钛合金及其制备成型方法 996

 0

一种近α型钛合金及其制备成型方法，属于钛合金加工技术领域。该近α型钛合金，其含有的成分及各个成分的质量百分比为：Al为5.0～6.5％，Sn为2.0～3.0％，Zr为3.0～4.0％，Mo为0.3～0.6％，Si为0.3～0.6％，Y为0.1～0.3％，余量为Ti。其制备采用粉末冶金制坯，热挤压成型及后续的真空退火制备。通过粉末冶金工艺，可以消除偏析，避免成分不均所带来的影响，所获得坯料可以直接后续成型，无需加工；结合热挤压工艺可以消除粉末冶金低致密度的缺陷，同时可以一次成型，直接挤出产品最终形状，减少后续加工量；随后的真空退火工艺，将提高合金稳定性。最终达到应用标准。

利用钢渣制备钙基循环捕碳材料的方法 685

 0

本发明属于冶金资源综合利用技术领域，特别涉及一种利用钢渣制备钙基循环捕碳材料的方法。首先在钢铁冶炼出渣过程中对钢渣改质处理，随后利用铵盐溶液浸出，过滤后得到含有钙镁元素的溶液，在溶液中加入沉淀剂和pH调节剂，调节溶液pH值后得到含有沉淀物的混合溶液，将混合溶液在室温下陈化后过滤，沉淀物经干燥、煅烧后得到钙基循环捕碳材料。本发明以冶金废渣钢渣为原料，制备方法简单、可操作性强，所得钙基循环捕碳材料对CO2吸附容量大、吸附稳定性高、可再生能力强，可用于循环捕集钢铁工业排放的含CO2废气，实现钢渣与冶金废气的协同治理。

高韧性耐磨双金属复合辊套及制备方法 682

 0

一种高韧性耐磨双金属复合辊套及制备方法，属于耐磨材料技术领域。该高韧性耐磨双金属复合辊套，包括预置内套和外套，预置内套和外套实现了冶金结合，外套壁厚为高韧性耐磨双金属复合辊套总体壁厚的1/4～1/2。其制备方法为：预置内套的浇铸；可移动砂型的制备和预处理；高强耐磨外套的浇注；高韧性耐磨双金属复合辊套预置内套材料和外套材料的冶金结合；高韧性耐磨双金属复合辊套的热处理，得到高韧性耐磨双金属复合辊套。这种方法达到元素的扩散，实现良好的冶金结合。经过热处理，能够基本消除由于膨胀系数不同而产生的应力，进一步强化高耐磨外套，达到理想的复合效果，使高韧性耐磨双金属复合辊套综合力学性能进一步提高。

利用富硼渣制备MGALON基复合材料的方法 1110

 0

本发明提供了一种利用富硼渣制备MGALON基复合材料的方法,其特征在于:第一步采用MGO含量为30～40%的富硼渣为主要原料,先将块状富硼渣制成富硼渣粉,然后将富硼渣粉细磨、筛分;将筛分后的富硼渣粉与含铝化合物和炭黑混合,制备成混合坯料;然后将混合坯料压制成圆坯,经过烧结制备成MGALON复合粉体;第二步将制备好的MGALON复合粉体与添加剂混合,压制成圆坯,经过烧结制备成MGALON基复合材料。本发明的特点在于利用冶金废渣为原料制备MGALON基复合材料,降低材料的生产成本,合成的MGALON基复合材料具有各种优异性能,可以广泛应用于冶金及陶瓷等领域。本发明工艺简单,生产成本低,对于富硼渣的综合利用具有重要意义。
