全部
▼
热搜：
1044
0
本发明属于冶金领域的铝合金热处理工艺,其特征在于:从控制时效处理工艺出发,通过先进行高温短时时效,促进晶内富溶质原子团簇和GP区形核,固溶处理工艺为450℃～480℃/30分钟～120分钟,高温时效工艺为100℃～140℃/30分钟～180分钟,低温时效温度为40℃～80℃,本发明在保持超高强铝合金强度不降低或有所提高的基础上,进一步提高了合金韧性水平,扩大了铝合金应用范围,实现了工业应用。
695
0
本发明涉及到一种从镍铁渣中富集镁的方法，隶属于冶金废渣综合回收利用领域。本发明包括方案一和方案二，所述方案一为：以熔融的镍铁渣为原料，将熔融的镍铁渣的温度控制在1500‑600℃后保温至少5min，冷却；得到富镁渣和贫镁渣。所述方案二为：以冷却的镍铁渣为原料，将冷却的镍铁渣加热至熔融后，降温至1500‑600℃，保温至少5min，冷却；得到富镁渣和贫镁渣。本发明工艺简单，成本低廉，有利于镍铁渣中有价元素镁的富矿化，使得镍铁冶金渣的大量利用成为可能，具有可观的社会经济效益。
631
0
本发明涉及冶金料液电位在线检测技术领域，公开了一种液体电位检测装置，包括升降装置、电位计组件、冲洗装置与控制装置，本发明通过升降装置带动电位计组件上下运动，实现电位计组件适时离开溶液，避免电位计组件长期浸泡在溶液中，降低结垢及受污染的风险；而且，通过冲洗装置对电位计组件进行定时冲洗，保持电位计组件表面清洁，防止电位计组件结垢被污染，从而使得电位计组件对溶液中化学反应的氧化还原电位准确监测，为后期冶金过程反应进行优化控制提供准确信息支持；另外，还能够保证电位计组件灵敏度，增加电位计组件使用寿命，也防止测量误差加大，控制生产过程的生产成本和能源消耗。
861
0

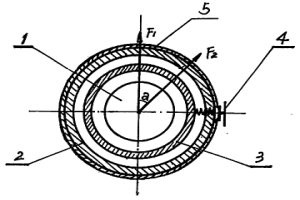

一种双磁场变场式异步调速电动机,绝缘外壳5中,有转子1、内定子3、外定子2。内定子3与外定子2套装在转子1上组成截面呈转子—定子—定子—外壳多环层,其中一定子能在设定几何角度范围内往复转动。由执行器4驱动及在可调几何角度范围内任一位置锁定外定子2或内定子3。只需调整两磁场夹角即可改变磁场大小实现异步电动机转速的调节。可广泛应用于电力、化工、机械、采矿、冶金、运输各行业。具有调节简单、节约投资、维护量少、可靠性高,可解决大容量、高电压调速困难的优点,有利实现远动化和自动化。
866
0
本发明公开了一种碳化钨/钴系多孔材料的制备方法。以氧化钨粉、氧化钴粉、碳粉为原料,先按照一定的配比称取粉末,采用球磨法将备料混合均匀,然后干燥粉末并过筛。干燥后的粉末在氢气炉中还原处理,获得碳化钨/钴复合粉。复合粉然后掺入汽油石蜡溶液进行造粒。造粒后的复合粉通过模压成型工艺压制成具有一定形状的生坯。将生坯经过脱脂后放入高温低压烧结炉中进行烧结,随炉冷却后得到碳化钨/钴系多孔材料。本发明特点:(1)工艺简单、无污染;(2)按该工艺制得的粉末冶金多孔材料贯通孔多,孔壁光滑。用该工艺制备的多孔材料可用于制造过滤、分离、导流、限流等原件。
668
0
本发明涉及冶金技术领域,特别涉及不锈钢技术领域。本发明元素化学成份含量百分比分别是,C为0.2至0.3,Si为1至2,Mn为1至2,Cr为24至30,Ni为14至20,Mo为2至3,Cu为2至3,Ti为0.3至0.8,S为0至0.03,P为0至0.035,Fe为余量,经混合、冶炼、铸造、热处理、机械加工而成。本发明既能耐磨又能耐强酸腐蚀、耐高温、耐冲刷,广泛适用于化工、石油、冶金、电力等领域,且降低成本。
891
0

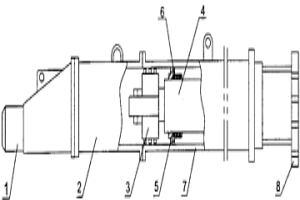

本实用新型公开了一种适用于钢铁,冶金等行业用于封闭治金炉上高温液体出口使用的高炉液压泥炮。包括炮嘴、泥缸、泥缸内的泥塞、液压油缸、外壳、外壳与油缸之间的支承环、行程指示器、泥缸上的进泥口,外壳上的回泥口,其特征在于泥塞是在一个金属挡圈上开有1-4道槽,在槽上镶有设有开口的合金铸铁环。外壳与油缸之间的支承环上设有1-4个粉末冶金导向带。这种结构的高炉液压泥炮不会造成液压油缸的严重磨损,故障率大大降低、无故障使用寿命至少有6个月,比原来的提高了2-3倍,可靠性高,维修更换极其方便、维修成本低,维修时不会影响企业的正常生产。
987
0

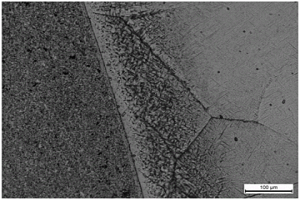

本发明公开了一种涂覆有复合涂层的钛合金复合材料，所述钛合金复合材料是以钛合金作为基体材料，所述基体材料上涂覆有一钛基复合涂层；所述钛基复合涂层的微观结构为主要含有钛铌钽锆的β-Ti，且所述钛基复合涂层中还包含有均匀分布的TiC增强相；所述钛基复合涂层是由钛铌钽锆元素粉末和碳纳米管混合球磨后经烧结制备而成。本发明复合材料的制备方法包括：先将碳纳米管、钛铌钽锆元素粉末球磨得到复合粉末；再将钛合金基体材料放入石墨模具中，加入所得的复合粉末，经高温烧结得到碳纳米管增强钛合金复合材料。本发明的复合材料具有良好的耐磨、耐腐蚀以及良好的生物相容性，且本发明的复合材料的制备方法简单，涂层与基体呈良好的冶金结合。
706
0

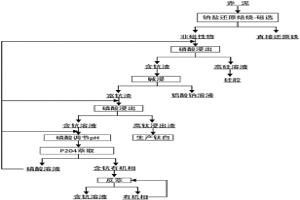

本发明涉及一种从赤泥预处理得到的富钪渣中提取钪的方法，属于有色冶金技术领域。通过对铝土矿生产氧化铝过程中产生的固体废弃物赤泥进行除铁、脱硅、除铝等预处理，得到了一种含钪高、杂质少的富钪渣。本发明通过酸浸‑萃取的方法提取该富钪渣中的钪。以磷酸为浸出剂，可有效实现钪的浸出及其与有害杂质的分离，再对含钪酸浸滤液进行溶剂萃取，采用有机膦酸萃取剂P204，并选用磷酸作为萃取过程的酸介质，可实现钪的有效提取及与有害杂质的进一步分离，为后续钪的精提及纯化过程创造有利条件。本发明工艺简单、钪回收率高、杂质引入少、无乳化现象，便于大规模的工业化生产应用。
836
0
本发明公开了一种风力发电机用树脂基偏航刹车片及其制备方法,该材料包含了酚醛树脂、丁腈橡胶和有机摩擦粉、短切钢纤维、紫铜纤维、芳纶纤维、硅酸铝/KFK纤维、石墨以及重晶石等。其制备方法为首先将各组分材料按照配方称料,在犁耙式混料机高速搅拌进行混合,保证各纤维充分分散、均匀,在160～200℃下热压成型,然后在热处理箱里进行热处理,随炉冷却至室温,最后进行机加工即得本发明的材料。同普通粉末冶金刹车片片相比,本发明制备的偏航刹车片具有适中的静摩擦系数、摩擦系数稳定、低制动噪音、对对偶磨损较小且制造成本较低的优点,能充分满足风力发电机偏航低速制动的要求。
908
0

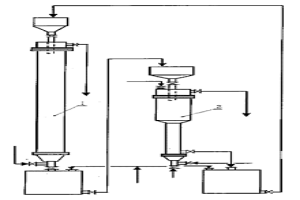

一种除去粗钨酸钠溶液中磷、砷、硅的溶剂萃取 法，属湿法提取冶金领域。在弱碱性条件下，将磷、 砷、硅萃入由伯胺和煤油组成的有机相，得到含 P＜0.005g/l、As＜0.01g/l、SiO2＜0.03g/l的高 净化钨酸钠溶液，负载有机相经碳酸钠或氢氧化钠溶 液反萃后再返回使用，反萃液用离子交换法分离磷、 砷、硅回收钨。工艺流程简单，萃取与反萃只需单级 操作，钨的回收率高，不产生磷砷渣，废水排放量小， 易处理，减少了对环境的污染。
1086
0

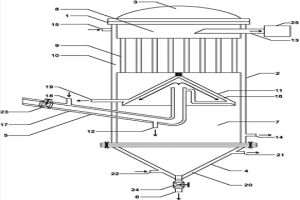

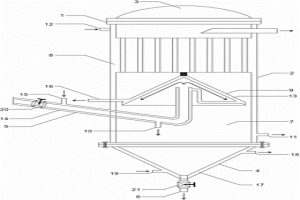

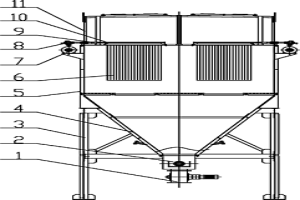

一种石蜡回收装置，包括有立罐，所述立罐由罐体、连接在罐体顶部的罐体盖、连接在罐体底部且与罐体内部连通的储集罐以及设置在罐体上的流蜡管，所述储集罐底部设有与储集罐连通的储集罐排蜡管，所述罐体内部设有上腔室、下腔室、连通上下腔室的数根引管以及罐体夹层通道，下腔室内设有呈一伞状体的锥形套，所述流蜡管与下腔室相连通且其出口端位于锥形套下方并与锥形套内壁相对应，流蜡管上设有朝向储集罐的排蜡口，所述罐体上还设有真空抽管，其将上腔室与真空泵连通。本实用新型能够将预热后的粉末冶金类产品中的石蜡蜡流或者蜡蒸气进行收集，保证粉末冶金类产品质量稳定，降低空气中的排放物。
本发明有色金属湿法冶金领域，具体提供了一种三烷基萘磺酸的应用方法，添加至二烷基萘磺酸与吡啶羧酸酯中，用于加快萃取分相速度；此外，本发明还公开了一种包含所述的三烷基萘磺酸的协同萃取剂，包含三烷基萘磺酸、二烷基萘磺酸与吡啶羧酸酯；本方还包括所述的协同萃取剂的制备和从Ni2+、Co2+、Fe3+、Ca2+、Mg2+等多金属酸性溶液中同时直接萃取镍钴中的应用。本发明中，往含有二烷基萘磺酸和吡啶羧酸酯的协同萃取剂中添加长碳链三烷基萘磺酸，能显著提高萃取剂的萃取分相速度，使萃取澄清速率满足混合澄清槽工业设计的要求，并不影响其从含Ni2+、Co2+、Fe3+、Ca2+、Mg2+等多金属酸性溶液中同时直接萃取镍钴的萃取率，也不影响其对Fe3+、Ca2+、Mg2+等杂质的脱除效果。
1034
0
本发明公开了一种硅钛铝氮化材料、其制备方法及应用，该硅钛铝氮化材料的化学组成以质量％计，氮为10-35％，锰为0.1-20％，硅为20-50％，铝为0.5-15％，钛为1-30％，铁为5-35％，钒为0.2-12％，硫≤0.15％，磷≤0.15％。本发明的硅钛铝氮化材料的熔点在1450-1500℃之间，熔点低，密度在3.3-6.3t/m3之间，氮在钢中吸收率超过75％，钢中氮控制命中率可达100％，节约钢铁生产成本10-90元/吨，且本发明的制备方法简单，能广泛用于钢铁冶金领域冶炼含氮钢，具有广阔的应用前景。
1012
0

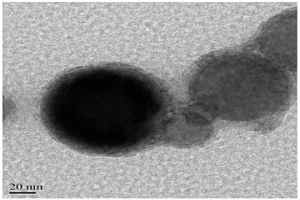

一种核壳结构铜包覆铁纳米复合粉及制备方法和应用，所述纳米复合粉为核壳结构，核壳结构内核为纳米铁粉，外壳为纳米铜膜；其制备方法是将乙酸铜溶解在二甲基甲酰胺中，得到乙酸铜溶液；在搅拌状态下，将纳米铁粉加入乙酸铜溶液中，升温至40～70℃恒温反应后，固液分离，得到核壳结构铜包覆铁纳米复合粉；其应用是将复合粉按粉末冶金常规工艺压制成型，烧结后材料密度≥7.1g/cm3，晶粒尺寸≤5微米。本发明工艺方法简单、操作方便、质量稳定、过程可控，制备的纳米复合粉包覆完全。制备体系含氧量底，制备过程安全稳定，制备的铜包覆铁纳米复合粉性质稳定，抗氧化能力高。能批量化生产，为高性能纳米粉末冶金材料制备提供了合适的原材料。
1028
0
本发明公开了一种含铁物料中铁化合物的还原方法。在碱性水热条件下，采用还原剂将含铁物料中的高价铁还原为低价铁，以利于含铁多金属矿或冶金废渣中铁的综合利用。本发明具有适用性广、还原剂廉价易得、易与冶金过程相结合等优点。
684
0
本发明涉及用粉末冶金技术制造合金领域,其特征在于:将粉末以200MPa-500MPa的压力压制成形后放入烧结炉,以5℃/min-20℃/min的升温速度至400℃-700℃,保温15min-120min,再以20℃/min-60℃/min的速度达烧结温度1150℃-1350℃,保温30min-120min。本发明制备的W-Cu合金,具有W晶粒组织细,为1-2μm,W-Cu合金致密度和力学性能均优于传统W-Cu合金;其致密度为97%-99.5%,拉伸强度为700-800MPa,延伸率为3.0～5.0%,抗弯强度为1100-1300MPa。
689
0
本发明涉及冶金领域的铝电解槽,特别是一种导流式硼化钛涂层阴极铝电解槽,其特征在于:中央纵向聚铝沟b、周边聚铝沟a和中部横向连接沟c相结合的开沟方式;中央纵向聚铝沟b和横向连接沟c为矩形断面,周边沟a结合人造伸腿5做成梯形断面;有效容积可容纳12到24小时的电解铝液量。本发明特别适合对现有常规预焙阳极中间点式下料铝电解槽实施导流式铝电解槽改造,电解槽单位产量提高20至50%,吨铝电耗降至12500kWh以下,生产成本减少20%以上。
1052
0

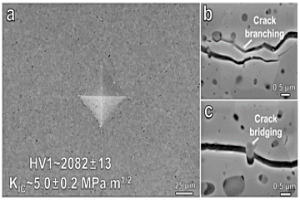

本发明公开了一种提升多组元碳化物断裂韧性的方法，通过引入Zr作为金属碳化物的组元之一，利用粉末冶金过程中的微量游离态氧，在高温烧结过程中Zr与游离态氧反应，同时增加烧结压力使其原位形成细小的四方相(t‑)ZrO2颗粒，并使其弥散分布于多组元碳化物基体中，得到多组元碳化物。本发明所提供的方法可避免碳化物陶瓷基体在粉末冶金过程中产生其它有害的氧化物，制备工艺简单，有望为解决碳化物陶瓷的脆性问题开辟新途径。
942
0

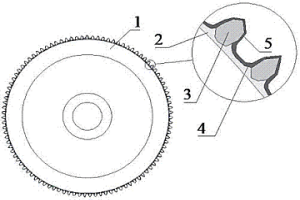

本发明公开了一种表面包覆CrN膜的电镀CBN砂轮及其制备方法，其特征是砂轮轮毂外表面电镀有一层金属镍，CBN磨粒被埋覆在镍层中，CBN磨粒被镍层埋覆的深度为自身高度的25%~35%，在由砂轮CBN磨粒和镍层构成的磨料层上沉积有一层CrN膜；其制备方法为：使用电镀工艺制作CBN磨粒被镍层埋覆深度仅为磨粒自身高度25%~35%的半成品砂轮，然后使用闭合场非平衡磁控溅射技术在半成品砂轮的磨料层上沉积一层4～6μm厚的CrN膜，CrN膜与CBN磨粒之间、CrN膜与镍层之间均存在化学冶金键。本发明使得电镀砂轮对磨粒的把持由单独的机械锚固转变成锚固力、化学冶金结合力复合作用，有效减少了磨粒脱落，也显著增加了CBN磨粒的裸露高度和容屑空间，提高了砂轮寿命和磨削质量。
761
0
一种多孔铌制件的3D打印制造方法，本发明首先通过氧化铌粉末的选择性激光烧结（Selective?Laser?Sintering,SLS），成形出复杂形状氧化物制件；然后将其作为阴极进行熔盐电解脱氧，使氧化铌制件还原为铌制件，同时保留原有形状，从而获得复杂形状多孔铌制件，实现“冶金-材料-器件”一体化制造。本发明提供通过廉价氧化铌粉末，即可制造出复杂形状多孔金属铌制件的制造方法，无需模具，具有工艺过程简单易行、形状复杂、成本低、绿色制造的优点。
975
0

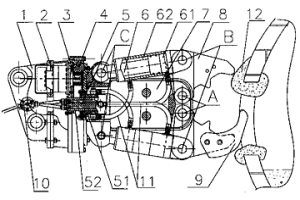

一种用于冶金工业领域的静压钳式炉口清理方法及其清理器,其清理方法是用可360°回转钳具开合夹住炉口的结渣,利用液压油缸的挤压力使钳具合拢时压碎炉口结渣。为该方法设计的静压钳式炉口清理器,包括上连座、油马达、回转支承、油缸、支架和钳具,油马达固定于上连座上,油马达的输出轴上设置有小齿轮,回转支承的外圈与上连座紧固连接,回转支承的内齿圈与小齿轮啮合,支架紧固于内齿圈的端面,油缸的一端与支架通过销轴动配合连接,另一端与钳具也通过销轴动配合连接,钳具的另一轴孔又与支架通过销轴动配合连接。本发明具有清理炉渣过程中,操作准确、噪音、粉尘小、效率高、对高炉无冲击震动、减少停产检修维护率、能有效延长高炉寿命等特点。
704
0

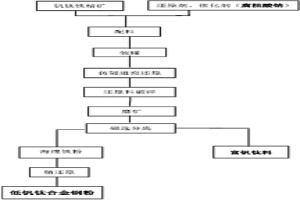

本发明涉及矿产资源综合利用和冶金技术领域，具体涉及钒钛铁精矿制备低钒钛合金钢粉新技术。本发明所采取的技术方案是：采用无毒无臭无腐蚀的腐植酸钠作为新型催化剂，于1200℃±30℃将钒钛铁精矿还原，还原料经湿式磨选后，获得含钒、钛的一次还原铁粉，经二次精还原后制得一种性价比高的含V0.3~0.4%、含Ti0.4~0.97%的低钒钛合金钢粉。
775
0
本发明涉及湿法冶金领域轻金属铝的提取，具体 是一种碱法处理铝土矿生产氧化铝的工艺。其特征是：将对称 拜耳法与高压水化学法组合起来，利用对称拜耳法直接处理高 硅铝土矿，提取氧化铝；再采用高压水化学法处理赤泥，回收 其中被SiO2结合的 Al2O3，得到的溶液不必再加处理，直接送对称拜耳法处理，溶 出下一批铝土矿；而所生成的水合硅酸钠钙通过水解，回收其 中的结合碱。控制称拜耳法的工作温度为100－250℃，高压水 化学法的工作温度为200－300℃；石灰可以在对称拜耳法系统 加入，也可以在高压水化学法系统加入，其添加量为 SiO2摩尔数的1－3倍。本发明 能够在低的碱循环量和低的能耗下，实现高硅铝土矿的有效分 解，理论上可以提取全部的氧化铝，没有碱的损失。适合处理 铝硅比为2－10的铝土矿；适合于处理高硅的一水硬铝石、一 水软铝石和三水铝石型铝土矿，以及一水硬铝石、一水软铝石 和三水铝石中两者或三者的混合型高硅铝土矿。
715
0

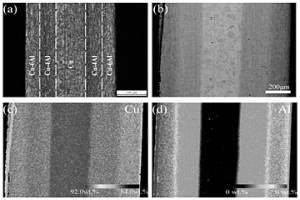

本发明公开了一种具有梯度层错能的层状结构铜铝合金及其制备方法，所述层状结构铜铝合金沿厚度方向为n层，任意相邻两层的成分不同，任意一层的成分选自Cu‑xAl、Cu‑yAl，Cu中的一种，其中2≤x≤8，2≤y≤8，且x≠y。所述制备方法以铜和铜铝合金粉末为原料，采用粉末冶金的制备工艺并进行变形加工处理制备得到具有梯度层错能的层状铜铝合金。通过控制粉末冶金工艺过程的烧结温度和时间以及变形处理过程的变形量等，使这种层状合金具有不同的结构与性能，通过上述工艺制备得到的铜铝合金相对于纯铜和单一成分的铜铝合金具有更加优异的拉伸性能。本发明公开的层状铜铝合金的制备流程简便易行，能够实现大规模化的生产。
782
0
本发明提供了一种高导电高强CuFeNb系弹性铜合金，以重量百分比计，该CuFeNb系弹性铜合金中包含以下含量的成分：Fe 0.5‑30.0％、Nb 0.05‑5％、Co 0.05‑2.0％、Ag 0.05‑2％、Mg 0.1‑0.5％、Cr 0.1‑0.5％、B 0.1‑0.5％、P 0.1‑0.5％；其余为Cu以及不可避免的杂质。该CuFeNb系弹性铜合金的合金成分合理，强化相分布均匀，体积分数高，合金的强度高、塑性高、导电率高。本发明还提供了制备该弹性铜合金的粉末冶金法和熔铸法，这些制备方法工艺流程短，操作简单，生产成本低，适于工业化生产。
中冶有色为您提供最新的湖南长沙有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
