广东有色金属理论与应用

扣式锂电池及其制作方法 954

 0

本发明涉及锂电池技术领域，尤其涉及一种扣式锂电池的制作方法，所述方法包括：制作正极片和负极片，正极片包括多个排列连接的正极圆片，负极片包括多个排列连接的负极圆片，相邻正极圆片和相邻负极圆片之间均形成连接点；采用隔膜袋套设于正极片外或所述负极片外，叠加正极片、负极片以及隔膜袋叠加，形成待卷电芯叠层结构；将待卷电芯叠层结构螺旋卷绕，和/或来回折叠，使得在所述连接点处形成折痕，形成电芯，该电芯包括多组叠加的电芯单元，每组电芯单元均包括正极圆片、负极圆片以及正极圆片和负极圆片之间的隔膜袋层；将电芯经过处理，形成扣式锂电池，提高了电池比能量。

锂离子电池氧化亚硅复合负极材料及制法 660

 0

本发明公开了一种锂离子电池氧化亚硅复合负极材料的制法，包括下列步骤：将氧化亚硅、活性金属、熔盐进行混合，得到混合料；在保护气氛下进行焙烧反应，之后经冷却、酸洗除杂；之后将所得低氧值氧化亚硅材料与碳包覆材料进行混合或采用气相包覆、焙烧碳化处理、冷却，再进行破碎并筛分，得到锂离子电池氧化亚硅复合负极材料。与现有技术相比，本发明以氧化亚硅、活性金属、碳包覆材料、熔盐为原料，经过混合、金属热还原、酸洗除杂、粉碎而获得，成品材料的氧含量低，显著提升了锂离子电池首周可逆容量和效率，且杂质少，应用价值高，硅晶粒尺寸小，有效改善了材料的循环膨胀，显著提高了材料的循环寿命。

超轻阻燃高阻尼Al‑Mg‑Li‑Pd铝锂合金 872

 0

本发明公开了一种超轻阻燃高阻尼Al‑Mg‑Li‑Pd铝锂合金及其加工工艺。按重量百分比计，合金的化学成分为：Li:6.0‑9.0wt.％,Mg:8.0‑10.0wt.％,Pd:1.0‑2.0wt.％,Sr:2.0‑4.0wt.％,Ca:1.0‑3.0wt.％,Sb:1.0‑2.0wt.％,Ti:0.2‑0.6wt.％,Er:0.1‑0.2wt.％,S:0.5‑1.0wt.％，B:0.5‑1.0wt.％，余量为铝。该材料具有传统铝锂合金的力学性能，并具有传统铝锂合金不具备的低密度和高阻尼性能：SDC＝3‑10％，传统材料为SDC＝0.5‑0.8％左右。

锂离子电池正极浆料 1134

 0

本发明公开了一种锂离子电池正极浆料，属于新能源领域。本发明取20~40份正极活性物质、12~20份导电剂、8~15份粘合剂、10~20份稀释剂、6~12份分散剂、5~10份导电增强剂、15~30份料液；取正极活性物质、导电剂、粘合剂于反应釜混合，以120~150℃烘烤3~5h，加入导电增强剂、稀释剂、分散剂混合，以700~900r/min搅拌40~60min，静置1~2h，升温至160~180℃，以2000~2300r/min高速分散3~6h，即得锂离子电池正极浆料。本发明解决了目前锂离子电池正极浆料分散性和稳定性差的问题。

高倍率三元体系启停锂离子电池及其制备方法 1012

 0

本发明属于锂离电池技术领域，尤其涉及一种高倍率三元体系启停锂离子电池，包括正极片、负极片、隔膜、电解液以及铝塑膜；所述正极片包括正极集流体以及涂覆于所述正极集流体上的正极混合物层，所述负极片包括负极集流体以及涂覆于所述负极集流体上负极混合物层；所述正极混合物层的涂布面密度为0.96～1.60g/dm2，所述负极混合物层的涂布面密度为0.5～0.8g/dm2。另外，本发明还提供一种高倍率三元体系启停锂离子电池的制备方法。相比于现有技术，本发明的电池具有较高倍率的充放电性能，满足启停电池瞬时高功率输出和输入要求。

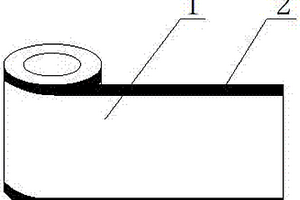

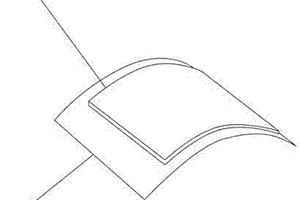

可弯曲锂电池 766

 0

本发明公开了一种可弯曲锂电池，其主要包括锂电池和电池板，其特点在于在锂电池在电池板上，锂电池由一种柔性物质所做成，可以随着电池板变形，能用在更多的产品中，给人们带来方便。

磷酸铁锂电池的充电方法及装置 962

 0

本发明提供了一种磷酸铁锂电池的充电方法及装置，该充电方法包括：采集磷酸铁锂电池中各个电芯处的温度值；根据采集到的温度值，确定一参考温度值；根据参考温度值，计算充电电流值，并根据计算得到的充电电流值，对磷酸铁锂电池进行充电。其中，当参考温度值处于预设的低温区间时，充电电流值随参考温度值的增大而增大；当参考温度值处于预设的高温区间时，充电电流值随参考温度值的增大而减少；当参考温度值处于高温区间和低温区间之间的常温区间时，充电电流值为定电流值。本发明提供的磷酸铁锂电池的充电方法，考虑了电池温度对在充电过程中对电池的影响，避免大电流充电时对电池的损害，提高了电池的使用安全性，延长了电池的使用寿命。

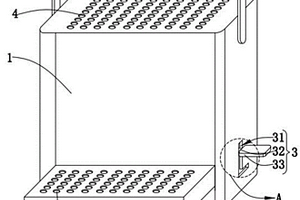

锂电池回收环保装置 732

 0

本发明涉及环保装置领域，具体的说是一种锂电池回收环保装置，包括基座、遮挡结构、转动结构、进料结构、放置结构、限位结构和滑动结构；在基座的内部固定多个进料结构，在基座的内部底端滑动连接有放置结构，且放置结构与进料结构一一对应，通过进料结构和放置结构的配合使用，能够使废旧锂电池被自动的收集成板状结构，不需要人工二次进行捡拾放置，节省时间和人力，且更加环保，通过放置结构与基座的滑动连接，能够使收集完毕的锂电池拿取更加方便；在进料结构和放置结构之间设有限位结构，能够使放置结构在拿取时不会出现锂电池落下的情况，缓冲道与限位结构成一定角度，保证插板在插入限位槽时不会存在由于电池的重力插不进去的情况。

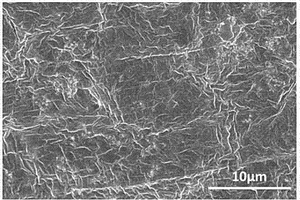

锂电池负极活性材料及其制备方法和应用 987

 0

本发明涉及锂电池技术领域，公开了一种锂电池负极活性材料及其制备方法和应用。本发明以胺类单体和醛类单体为反应物，在催化剂的催化下制备出共价有机骨架材料，经过氮气氛围的高温处理最终获得本发明所述活性材料‑共价有机骨架衍生碳材料。与石墨负极材料相比，所制成的锂电池循环性能以及倍率性能均得到极大的改善，对锂离子电池的发展具有重大意义。

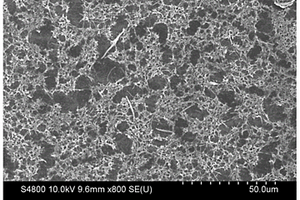

锂电池隔膜及其制备方法 875

 0

本发明涉及一种锂电池隔膜及其制备方法，包括无纺布基层和位于无纺布基层正反面的静电纺丝层，所述静电纺丝层按照质量百分比计，包括如下原料：聚对苯二甲酸乙二醇酯50～60%、LCP聚合物10～15%、DMF15～20%陶瓷粉体5～10%、硅烷偶联剂1～1.5%、无水乙醇5～10%、蒸馏水1～3%、云母粉1～2%、分散剂0.3～0.8%以及抗氧剂0.2～0.5%。本发明制备的锂电池隔膜，通过提高陶瓷粒子与基体材料之间的粘合性，避免陶瓷粒子脱落，保证锂电池隔膜表面性能均一，提高锂电池的性能。

锂电池盖帽生产制造工艺 893

 0

本发明公开了一种锂电池盖帽生产制造工艺，包括有以下步骤：S1，裁连接片，按生产电池的型号，并测量尺寸规格；S2，清洗连接片，将清洗片放置清水池内进行刷洗；S3，连接片退火，然后将连接片放置烤炉内进行淬火；S4，组装盖帽，将盖帽与配件组装上；S5，冲压盖帽，然后通过冲压设备对盖帽进行冲压；S6，全检，然后将前面所操作的所有工序进行检查，看是否有问题,本发明涉及锂电池盖帽生产技术领域。本发明，通过该一种锂电池盖帽生产制造工艺所生产出的锂电池盖帽，质量好，盖帽不易脱落，寿命使用时间长。

新型锂盐投放装置及系统 1121

 0

本发明公开了一种新型锂盐投放装置及系统，包括机架、混匀组件、电机、主动齿轮、控制面板；所述机架为固设于地面之上的安装架体，其上水平固设有混匀组件；所述混匀组件包括圆盘筒体、转轴、从动齿轮；所述圆盘筒体中部设有圆柱形空腔，所述圆柱形空腔内设有搅拌扇叶；所述转轴垂直设置，并穿设于圆盘筒体的中部；所述搅拌扇叶套设于转轴之上；所述转轴上端套设有从动齿轮，从动齿轮啮合主动齿轮，主动齿轮套设于电机的输出轴之上；电机固设于机架之上。本发明的一种新型锂盐投放装置及系统，其设计简洁合理、运行稳定可靠；操作简单、使用方便；方便控制锂盐添加、投放；可自动跟进程序选择锂盐加入控制；实现记录包装型号和重量数据。

新型磷酸铁锂电池汽车电瓶水冷降温装置 1096

 0

本发明公开了新型磷酸铁锂电池汽车电瓶水冷降温装置，包括铜板，所述铜板四个拐角处上下两侧壁之间开设有限位槽，所述铜板顶壁两侧壁对称固定连接有夹板，所述夹板底壁中间位置呈前后对称固定连接有螺纹杆，所述螺纹杆滑动连接在其对应一侧的限位槽内，所述铜板底壁中心位置固定连接有铜箱，所述铜箱底壁两侧对称开设有第一水槽。本发明，设置有良好的磷酸铁锂电池汽车电瓶安装机构，实际进行磷酸铁锂电池汽车电瓶安装工作时，其安装便利性以及安装防护性能良好，此外设置有高效的一体式水冷散热机构，实际进行磷酸铁锂电池汽车电瓶水冷降温工作时，其空间占用较小且可以进行高效的散热降温工作。

软包锂电池封装结构 776

 0

本发明公开一种软包锂电池封装结构，包括两层封装膜，所述两层封装膜之间设有用于容置电芯的收容腔，且所述两层封装膜的边缘重叠并通过热压融合成用于封闭所述收容腔的封边，所述封边上穿设有至少一道缝合线。本发明的有益效果在于：通过在封边上设置缝合线并预留出未被缝合线缝合的防爆区域，不仅利于提高软包锂电池的密封性能，同时也使得防爆区域在软包锂电池发生异常时可以通过先行裂开来达到防爆的目的，可以有效的提高软包锂电池的安全性能。

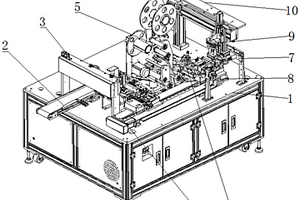

锂电池全自动贴膜机 649

 0

本发明提供一种锂电池全自动贴膜机，包括机台，所述机台上依工序分别设置有进料机构，上料机构、移料机构和贴膜机构，所述上料机构将进料机构的锂电池移送至移料机构，所述贴膜机构的出料一侧设置有裹膜机构，锂电池经移料机构传送至贴膜机构相应位置处预贴膜完成后再传送至裹膜机构进行裹膜，所述裹膜机构的出料一侧设置有下料机构，所述下料机构将完成裹膜的锂电池移出。该贴膜机整体结构简单，工作流畅，大大提升了贴膜过程的工作效率。同时，定位机构和载具都具有一定的定位效果，使得整个贴膜过程精准度更高。

电池析锂检测方法、电池、终端设备及存储介质 1003

 0

一种电池析锂检测方法，所述方法包括：侦测电池的工作状态；当所述电池的工作状态进入静置状态时，采集所述电池的电压为第一电压；在所述电池静置预设时长后，采集所述电池的电压为第二电压；根据所述第一电压和所述第二电压，判断所述电池是否出现析锂。本申请还提供一种电池、终端设备及存储介质。实施本申请可以实时检测电池析锂情况，并在电池出现析锂时及时触发电池的保护机制，保证电池安全工作。

电解液及其制备方法、以及锂离子电池及其制备方法 1008

 0

本申请提供一种电解液及其制备方法、以及锂离子电池及其制备方法。上述的电解液包括锂盐、添加剂及非水有机溶剂，其中添加剂包括三(三甲基硅烷)磷酸酯、1,3‑丙烯磺酸内酯、甲烷二磺酸亚甲酯、硫酸乙烯酯和碳酸亚乙烯酯。上述的电解液通过添加剂三(三甲基硅烷)磷酸酯、1,3‑丙烯磺酸内酯、甲烷二磺酸亚甲酯、硫酸乙烯酯和碳酸亚乙烯酯的协同效应，促进正负极表面形成稳定并且低阻抗的保护膜，抑制过渡金属溶解及过渡金属在负极表面还原、沉积，有效地改善了锂离子电池的高温存储和循环性能，同时提高了锂离子电池倍率性能。

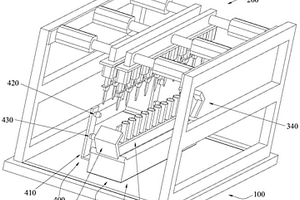

锂电池电芯的红外检测式扩口设备 945

 0

本发明公开一种锂电池电芯的红外检测式扩口设备，包括支撑座、扩口撑开组件、固定组件及高度检测组件，所述扩口撑开组件、所述固定组件和所述高度检测组件分别设置于所述支撑座上，所述扩口撑开组件用于将铝塑膜进行扩口操作。本发明为一种锂电池电芯的红外检测式扩口设备，通过设置固定组件及高度检测组件，可以检测扩口撑开组件插入的深度，进而可以避免扩口组件插入过深或者太浅的问题，保证整个电芯可以放入扩口后的铝塑膜中，避免破坏铝塑膜的结构，提高锂电池的良品率；另外还可以方便固定周转篮，进而可以准确地对铝塑膜进行扩口操作，提高锂电池的生产效率。

纤维增强的锂离子电池薄膜及其制备方法 988

 0

本发明公开了一种纤维增强的锂离子电池薄膜及其制备方法，属于锂离子电池隔膜技术领域，本发明将聚合物纤维分散在胶黏剂溶液中，然后涂布于聚烯烃膜上，真空干燥后，使聚合物纤维黏结在聚烯烃膜基底上，得到纤维增强的聚烯烃膜材料，使用本发明方法制备的聚烯烃类锂电池复合隔膜，具有良好的热稳定性，130℃下处理1h，其热收缩率在5％以内，克服了常规的聚烯烃隔膜在高温时易出现大尺度体积收缩，从而导致锂离子电池的安全问题，这种制备方法操作简便，且涂布材料较轻，实用性强，具有工业化应用前景。

大容量锂硫液流系统 936

 0

本发明公开并提供了一种减少活性物质的损失并提高电池使用寿命的大容量锂硫液流系统。本发明包括单元电池组、正极循环系统和负极再生循环系统，所述单元电池组由一节单元电堆或两节及两节以上的单元电堆串联组成，所述单元电堆包括负极反应腔，所述负极反应腔内适配设置有锂板，所述负极再生循环系统包括有与所述负极反应腔的一端相连接的电解液输送部分，所述电解液输送部分内设置有电解液，所述电解液流至所述负极反应腔中，并稀释所述锂板附近聚硫化锂的浓度。本发明可用于电池生产的技术领域。

锂/钠双离子锰基氧化物正极材料及其制备方法与应用 1067

 0

本发明公开了一种锂/钠双离子锰基氧化物正极材料及其制备方法与应用。该制备方法包括如下步骤：(1)将过渡金属盐分散在溶剂中，得到金属盐溶液；(2)将锂盐和钠盐分散在溶剂中，得到混合溶液I；(3)将步骤(1)中得到的金属盐溶液加入到草酸溶液中进行反应，得到反应溶液II；(4)将步骤(2)中得到的混合溶液I分散到步骤(3)中得到的反应溶液II中，然后冷冻干燥，再研磨成粉，得到前驱体粉末；(5)将步骤(4)中得到的前驱体粉末煅烧，得到锂/钠双离子锰基氧化物正极材料。本发明中发挥锂离子电池和钠离子电池共同的优势，实现双离子协同作用，产物结晶良好，表现出良好的电化学性能、较高的比容量和良好的循环稳定性。

原位热还原废旧锂电池正极材料回收有价金属的方法 1107

 0

本发明公开了一种原位热还原废旧锂电池正极材料回收有价金属的方法，包括：(1)废旧锂电池通过拆解与分离得到正极材料；(2)将得到的正极材料进行破碎，破碎后的材料置于加热炉中在惰性气氛下进行热处理，去除粘结剂，然后将气氛切换至还原气体，进行还原反应，反应结束后降至室温；(3)将得到的还原产物进行分离得到铝箔和还原渣；(4)将得到的还原渣进行水浸处理，水浸完成后进行固液分离；(5)将得到的固体进行干燥、磁选、重选操作得到镍单质、钴单质、一氧化锰或碳材料；(6)将得到的液体进行蒸发、结晶得到氢氧化锂或碳酸锂。本发明利用简单的热处理技术达到回收正极材料中有价金属的目的，工艺方法操作简单，工艺流程短。

用于检测软包锂电池外观的检测系统及方法 836

 0

本发明涉及智能视觉检测技术领域，尤指一种用于检测软包锂电池外观的检测系统及方法；所述的系统包括控制系统以及与控制系统连接的上料装置、自动扫码装置、第一检测机构、第二检测机构、中转机构、缓存平台和堆盘机构；第一检测机构对待检测锂电池的三个面进行检测；中转机构对待检测锂电池的第四个面进行检测；第二检测机构对待检测锂电池的第五、六个面进行检测；本发明实现了智能化的一站式自动处理，只需要人工上料至上料装置，在控制系统的控制下，就能实现全流程的智能化检测和收料，避免了人工检测效率低、检测质量得不到保证的缺陷；本发明的整体结构简单快捷，达到了检测效率又实现了设备的底成本的投入。

磷酸铁锂电池的水系正极浆料及其制备方法 702

 0

本发明公开了一种磷酸铁锂电池的水系正极浆料及其制备方法，水系正极浆料包括原料及其重量份数如下：磷酸铁锂90‑93份、复合石墨烯导电浆料2‑3份、水性粘结剂3‑5份、导电剂1‑2份，还包括去离子水；所述水系正极浆料的粘度为3000mPa·s‑6000mPa·s。本发明的磷酸铁锂电池的水系正极浆料，以去离子水作为分散介质，改善水系正极浆料的分散性，避免了使用有机溶剂造成的环境污染，更加环保及安全；在水系正极浆料的组分中，优化了导电剂和水性粘结剂的含量，同时还使用水系石墨烯复合导电浆为导电剂，能够降低电池欧姆内阻和极化内阻，提高锂电池的高功率启动性能。

高容量高压密锂离子电池用负极材料的制备方法 710

 0

本发明的目的在于提供一种高容量高压密锂离子电池用负极材料的制备方法，包括将基材加工为1-20μm的粉末后经过300-1500℃的高温处理3-12小时成为石墨粉，将石墨粉和添加剂、黏结剂一起混捏破碎，磨粉后高压成型为半成品，将高压成型的半成品进行2-8次浸渍-焙烧循环处理；然后高温石墨化处理后磨粉加工，制得高容量高压密锂离子电池用负极材料。采用多次浸渍包覆、多次高温处理，制作出来的锂离子电池负极材料具有高可逆容量≥400mAh/g、高压密≥1.7g/cm3，具有稳定的结构，由其制备的锂离子电池有更高的容量以及更好的循环效率。

三元锂电池及其制备方法 1109

 0

本发明提供了一种三元锂电池，电池正极由LiNixCoyMn1-x-yO2、导电炭黑、PVDF和阻燃剂制备而成；所述阻燃剂包括磷系阻燃剂、卤系阻燃剂或复合阻燃剂中的至少一种。一种三元锂电池的制备方法，步骤如下：按质量比称量LiNixCoyMn1-x-yO2、导电炭黑、PVDF和阻燃剂，将导电炭黑、PVDF和阻燃剂溶解于N-甲基吡咯烷酮溶液中，搅拌均匀；向溶液中加入LiNixCoyMn1-x-yO2，进行打浆，制得浆料；将浆料均匀涂覆在铝箔上，进行烘干、切片制得正极片。利用所制得的正极片、负极片、隔膜和电解液制备三元锂电池。本发明的三元锂电池是在正极打浆过程中加入阻燃剂，相比直接添加在电解液中对电化学性能的负面影响更小；既可以提高电池的安全性，又可以避免阻燃剂和负极的兼容性较差造成的容量发挥不完全。

高电压高能量密度锂离子电池 790

 0

本发明公开了一种高电压高能量密度锂离子电池，包括正极片、负极片、隔膜、电解液和外壳，正极片包括正极活性材料、导电剂、粘结剂和集流体，正极活性材料、导电剂、粘结剂的质量百分比分别为92-97％：2-3.5％：1-6％；负极片包括负极材料、导电剂、粘结剂和集流体，负极材料、导电剂、粘结剂的质量百分比分别为90-96％：1-5％：4-10％；锂离子电池具体以改性钴酸锂LiCoO2作为正极活性材料，以人造石墨或天然石墨作为负极材料，并配以相应的陶瓷隔膜、高压电解液、粘结剂和导电剂制作而成。该锂离子电池不但具备高能量密度和高放电平台，而且化学性能和安全性能良好，适用于大规模商业化工艺生产。

锂离子电池﹑制作方法及其极耳处理方法 980

 0

本发明提出了一种锂离子电池的极耳处理方法，包括：S1.在正极耳和/或负极耳表面形成绝缘层，所述的绝缘层的厚度为：0.001～0.01mm，绝缘层的电阻>200MΩ；S2.将所述的极耳焊接于电极上，焊接处接触电阻<0.1mΩ。本发明的还公开了一种锂离子电池制作方法和锂离子电池。本发明中的锂离子电池及其极耳处理方法中的极耳具有一定厚度及较高电阻的绝缘层，降低了极耳发生短路的机率，在电池组装过程中弯折时，假如与电极发生短接时，不会发生急性短路，从而保证了安全。

含镍富锂锰基正极材料及其制备方法、正极、电池 1135

 0

本发明属于锂离子电池材料领域，公开了一种含镍富锂锰基正极材料及其制备方法，具体是：将镍源、锰源、掺杂元素源、络合剂、强氧化剂、沉淀剂用溶剂配制成溶液；镍源、锰源和掺杂元素源溶液混合，搅拌条件下加入络合剂，得到络合物沉淀；搅拌条件下将强氧化剂溶液和沉淀剂溶液加入络合物沉淀，并用氨水控制体系的pH值，直至沉淀完全，得到中间体沉淀；将中间体沉淀进行过滤、洗涤和干燥，然后与锂源混合，经煅烧后得到含镍富锂锰基正极材料。本发明还公开了用该正极材料制成的正极和电池。本发明方法使正极材料颗粒内部及表面的镍元素都被充分氧化，从而提高正极材料的均匀性和稳定性，进而提高电池的循环稳定性和倍率性能。

锂离子电池硅掺杂碳多孔复合薄膜及其制备方法 1124

 0

本发明公开了一种锂离子电池硅掺杂碳多孔复合薄膜及其制备方法，该制备方法先将单质硅氧化，将氧化的单质硅通过有机硅氧烷改性得到改性单质硅,然后采用经有机硅氧烷改性的单质硅、碳基聚合物、发泡制孔剂和有机溶剂制成的混合溶液制成硅掺杂碳复合薄膜，然后以碳氢化合物为碳源，以惰性气体为载气，通过化学气相沉积法在硅掺杂碳复合薄膜沉积碳纳米材料和发泡剂升华制孔相结合的方法，制得到硅掺杂碳多孔复合薄膜。本发明作为锂离子电池负极材料应用时，其首次嵌锂容量达1027.6mAh/g，首次脱锂容量为997mAh/g，库仑效率为97.02％，循环100次后，其库仑效率为91.31％，显示优异的充放电性能。
