江苏无锡有色金属火法冶金技术理论与应用

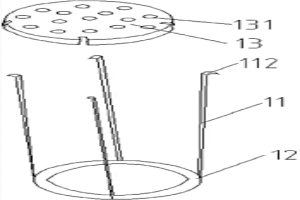

捞渣器和捞渣设备 672

 0

本实用新型提供了一种捞渣器和捞渣设备，涉及筛选分离设备的技术领域。捞渣器包括连接件、限位件和捞渣件；连接件的一端与捞渣容器的内壁连接，连接件的另一端与限位件连接，捞渣件的侧壁与连接件可拆卸连接，限位件对捞渣件的位置进行限定；捞渣件上设有漏液孔，漏液孔的数量为多个，多个漏液孔均布排列在捞渣件上。解决了现有技术中，捞渣盘需要人工拿取，会对操作者造成烫伤，且捞取效率差的技术问题。本实用新型的连接件与捞渣容器的内壁连接，冶炼过程中金属渣直接在捞渣件上对金属渣进行捞取，避免了在冶金工艺之后人工捞取的麻烦，在捞渣容器内直接捞取也提高了捞取的效率。

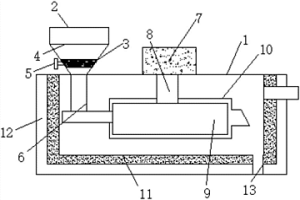

炉渣有色金属提取装置 885

 0

本发明公开了一种炉渣有色金属提取装置，包括提取罐和进渣口，所述进渣口设置在提取罐顶端，所述提取罐内部设置有永磁滚筒，所述进渣口一侧设置有电机，且电机底端连接有旋转轴，所述电机通过旋转轴与永磁滚筒固定连接，所述永磁滚筒外侧设置有保护罩，所述提取罐内层设置有加热层，且加热层一侧贴合有耐火板。本发明结构简单，利用永磁滚筒高速旋转，便于将炉渣中含有的有色金属进行提取，工作效率高，操作方便，利用高温便于综合利用炉渣中的有价成分金银，能够使得有色金属组成稳定,对环境的污染小。

利用冶炼炉渣生产的浇注料及其制备方法 1128

 0

本发明属于耐火材料领域，涉及一种利用冶炼炉渣生产的浇注料及其制备方法。包括以下重量百分含量的成分：冶炼炉渣60~75%，优质铝矾土细粉10~20%，氧化铝超细粉3~7%，金属硅1~3%，纯铝酸钙水泥5~8%，硅微粉3~6%。本发明是利用冶炼炉渣经过拣选、破碎、筛选得到炉渣骨料，再与其他成分混合均匀得到。本发明一种利用冶炼炉渣生产浇注料的方法不仅使得炉渣的综合利用率大大提高，而且既减少了环境污染还获得了经济收益，加之优质的耐火材料，可适用于1200℃以下的耐火工业领域。

喜温嗜酸硫杆菌来源EpsRAc转录调控因子及其在耐受铜氧化方面的应用 863

 0

本发明公开了一种喜温嗜酸硫杆菌来源EpsRAc转录调控因子及其在耐受铜氧化方面的应用，属于生物化学与分子生物学领域。本发明对来源于喜温嗜酸硫杆菌转录调控因子EpsRAc的启动子序列及参与转录调控因子EpsRAc调节的重金属特异性进行分析。通过在大肠杆菌中异源表达，证实了EpsRAc在耐受铜离子方面的作用。EpsRAc蛋白与铜离子的共纯化表明铜离子可能间接调控EpsRAc蛋白以达到转录调控的目的。本发明为后期通过转录调控等代谢手段提高喜温嗜酸硫杆菌耐铜性能，从而为提高铜矿石的重金属离子的生物浸出奠定了基础。

金属熔炼炉 755

 0

本发明涉及一种金属熔炼炉，熔炼炉的炉壳上设有燃气进口、热烟气出口与余热回收口，在燃气进口上安装有燃烧喷嘴；热煤气发生炉与热煤气总管相接，热煤气总管与炉前热煤气管道相接，炉前热煤气管道接入熔炼炉的燃烧喷嘴，冷空气管道与燃烧喷嘴相接，在熔炼炉的热烟气出口上连接有排烟管，排烟管接入烟囱，排烟管的中段与冷空气管道的中段为套管结构，在余热回收器安装架上安装有余热回收器，余热回收口通过余热回收管道与余热回收器相连。本发明具有结构简单、使用可靠、能耗低等优点。

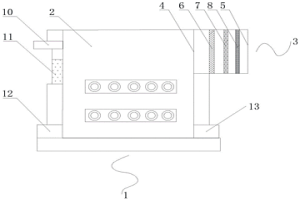

环保型密封熔炼设备 767

 0

本发明公开了一种环保型密封熔炼设备，包括熔炼箱，熔炼箱内部设置有燃烧室，所述熔炼箱一侧设置有废气处理装置，所述废气处理装置，所述废气处理装置包括废气吸入口和废气排放口，所述废气吸入口与所述燃烧室连接；本发明为密封式熔炼设备，可缩短整体熔炼时间和减少燃料使用成本；通过在废气处理装置可对熔炼产生的废气和燃烧废气大小颗粒和杂质进行吸附处理，降低对环境的污染；当废气处理装置内部或者内部结构需要清理时打开箱门清理即可，清理方便；通过在熔炼箱上设置观察窗，可随时观察金属熔炼状态，防止熔炼未完成或者熔炼过度，提高金属熔炼效果。

金属熔炼炉的炉体结构 906

 0

本发明涉及一种金属熔炼炉的炉体结构，包括炉壳、燃气进气接口、热烟气出口、余热回收口、坩埚支撑架与坩埚；炉壳内具有炉腔，在炉腔的底面板上固定有坩埚支撑架，在坩埚支撑架上安装有坩埚；在炉壳上开设有燃气进气接口、热烟气出口与余热回收口，燃气进气接口沿着炉腔的切线方向设置，热烟气出口沿着炉腔的直径方向设置，余热回收口开设在靠近炉腔的底面板位置的炉壳的侧壁上。本发明具有结构简单与加热效率高等优点。

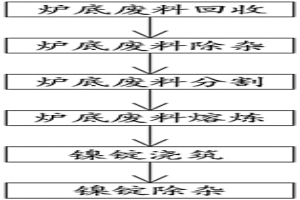

熔炼炉炉底镍块回收工艺 653

 0

本发明公开了一种熔炼炉炉底镍块回收工艺，包括炉底废料回收—炉底废料除杂—炉底废料分割—炉底废料熔炼—镍锭浇筑—镍锭除杂的工艺步骤。本发明中，通过对炉底镍块进行回收，将回收的镍块除去表面耐火泥等杂质，然后进行分割，在将分割后的镍块按照规定投入量和精炼时间进行熔炼，将熔炼后的镍水进行浇筑，并对冷却后镍锭按照比例进行分割，该种工艺流程能够极大限度的避免镍的浪费，提升企业经济效益；配套专门的切割装置，方便操作人员能够快速改变切割方向，通过限位机构与支撑机构之间的配合，提高定量切割的速度，有利于提升企业生产率。

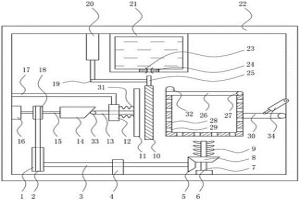

工业用冶金冷却装置 1127

 0

本发明涉及一种冷却装置，尤其涉及一种工业用冶金冷却装置。本发明要解决的技术问题是提供一种冷却时间短、冷却充分和冷却效率高的工业用冶金冷却装置。为了解决上述技术问题，本发明提供了这样一种工业用冶金冷却装置，包括有大皮带轮、平皮带、第一转轴、第一轴承座、第一锥齿轮、第二轴承座、第二转轴、第二锥齿轮、旋转叶片、海绵、推板、导套、移动杆、端面圆柱凸轮、第三转轴、电机、第一支杆、小皮带轮、第二支杆、电动推杆、水箱、框体、弹性元件、弹性通道、第三支杆、盖板、第四转轴、放置箱和支架；框体内底部设有第一轴承座和第二轴承座。本发明达到了冷却时间短、冷却充分和冷却效率高的效果。

MACA体系处理高碱性脉石型低品位氧化锌矿制取电锌的工艺 664

 0

本发明涉及一种MACA体系处理高碱性脉石型低品位氧化锌矿制取电锌的工艺，包括以下步骤：（1）浸出和净化除SO42-、CO32-；（2）净化除As和Sb；（3）锌粉置换除Cu, Cd, Co, Ni, Pb等；（4）电积。所述工艺具有原料适应性广、工艺流程短、净化负担轻、环境污染小、投资少等特点。

火法-湿法联合处理铅铋银硫化矿回收金属的方法 756

 0

本发明涉及一种火法-湿法联合处理铅铋银硫化矿回收金属的方法，包括：硫化铅铋矿、纯碱和煤粉混合制粒，熔炼，产出铅铋银合金、浮渣和钠冰铜，回收烟气得到次氧化锌形式存在的锌；铅铋银合金电解得电铅和富银阳极泥；钠冰铜热球磨浸出得银铜精矿，在浸出溶液中进一步回收钼。本发明所述“火法-湿法联合流程”适宜于铅、铋、贵金属及稀散金属的混合硫化矿，有价金属的综合回收效果良好，并且对环境无污染，能耗和原材料消耗少，金属综合回收率较高，是绿色清洁生产工艺。

整体铸造的万能水平高铬铸铁辊环及制备方法 832

 0

本发明公开了一种整体铸造的万能水平高铬铸铁辊环，由两种混合成分组成，其中一种包括质量百分比的成分C 1.70～2.10；Si 0.40～1.00；Mn 0.70～1.20；Ni0.20～1.30；Cr 10.00～20.00；Mo 0.50～1.50；S ≤0.03；P≤0.03，余量为Fe及不可避免的杂质；另一种混合成分包括质量百分比的成分C 0.70～1.20，Si 1.30～1.90，Mn 0.50～0.80，Ni≤0.50，Cr ≤0.50，Mo≤0.15，S≤0.03，P≤0.03，余量为Fe及不可避免的杂质。同时，本发明还公开了上述高铬铸铁辊环的制备方法。本发明生产的高铬铸铁辊环硬度高和耐磨性好，同时具有很长的使用寿命。

离心铸造高铬铸铁辊环及制备方法 832

 0

本发明公开了一种离心铸造高铬铸铁辊环，包括以下质量百分比的成分：工作层C 2.40～2.90，Si 0.20～0.80，Mn 0.60～1.10，Ni0.80～1.50，Cr 12.00～16.00，Mo 0.60～1.00，W0.80～1.50，S≤0.03，P≤0.03，余量为Fe及不可避免的杂质；芯部C 2.70～3.20，Si 2.00～2.50，Mn 0.30～0.80，Ni0.20～0.60，Cr≤0.2，Mo≤0.2，S≤0.02，P≤0.05，余量为Fe及不可避免的杂质。同时，本发明公开了上述离心铸造高铬铸铁辊环的制备方法。本发明通过设计合理成分，大幅度改善了抗冲击性能及抗热裂性，同时还提高了轧辊的耐磨性。

耐海水腐蚀铝合金管及其制备方法 739

 0

本发明涉及一种耐海水腐蚀铝合金管。具体说，是具有高耐海水腐蚀性能的铝合金管。它是用镁和铝等原料，经熔化、搅拌、炉内变质处理、除杂、细化处理、在线氩气精炼、净化处理、铸造、均质处理、挤压、冷拔等步骤而制成。这种铝合金管，耐海水腐蚀性能好，使用寿命长。尤其适用于低温多效蒸馏海水、对海水进行淡化处理的装备中。

免蒸养活性粉末混凝土掺合料及生产方法 1008

 0

本发明属于混凝土技术领域，具体为一种主要应用于活性粉末混凝土中代替传统活性成分的免蒸养活性粉末混凝土掺合料，包括如下组分：高钙粉煤灰+脱硫石膏：25％‑40％(高钙粉煤灰与脱硫石膏质量比为5:2)；S105矿渣微粉+炉渣+石灰石+固态表面活性剂总量：40％‑75％(其中S105矿渣微粉：炉渣：石灰石：固态表面活性剂质量比为3:1:0.8:1)液态功能调节剂：0.2％‑1.0％；原材料质量要求：高钙粉煤灰中CaO含量≥15％，烧失量≤3.0％；S105矿渣微粉中SO3含量≤4.0％，碱性系数＞1，玻璃体含量≥90％，28d活性指数≥105％。

460MPa级桥梁钢板及其制造方法 818

 0

本发明涉及一种460MPa级桥梁钢板及其制造方法，属于桥梁钢结构用钢材冶金制造领域。钢板的生产方法为：经KR铁水预处理、BOF转炉初炼、LF精炼、RH真空处理，弧形连铸机生产连铸板坯，连铸板坯经再加热、控制轧制、加速冷却细化组织、控制钢板组织类型。采用超低碳成分设计，钢板近表面0～5mm厚度为板条状无碳贝氏体和准多边形铁素体的混合组织，中间厚度为板条状超低碳贝氏体、准多边形铁素体和少量粒状贝氏体的混合组织。钢板生产厚度5～100mm，Rp0.2≥460MPa，Rm590MPa～700MPa，A≥20％，‑60℃纵横向KV2≥120J，具有高强度、高韧性、优良耐大气腐蚀性能、优良焊接性能等优点，可广泛应用于大型、特大型桥梁钢结构的建造。

截齿铸焊工艺 764

 0

本发明公开一种截齿铸焊工艺，所述截齿的质量百分比为：C0.32%-0.45%、Fe0.85%-1.45%、M0.20%-0.45%、Mn0.25%-0.5%、Si0.3%-0.45%、Cu0.35%-0.7%，S＜0.032%，P＜0.046%，稀土合金0.02%-0.04%。本发明的截齿具有较好的耐磨性和韧性，同时使硬质合金和截齿体之间产生冶金结合；硬质合金截齿的铸焊工艺简单，降低了成本，并显著提高了使用寿命。

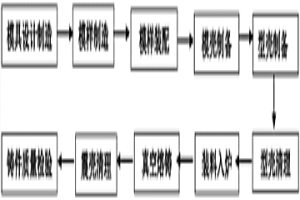

铁磁性合金真空熔铸短流程精密铸造方法 679

 0

本发明提供了一种用于改善铸件内在冶金质量、缩短熔模铸造工艺流程的铁磁性合金真空熔铸短流程精密铸造方法，无脱蜡、无浇注工序，采用型壳制备与熔铸成型复合和合金熔铸与铸件成型一体化相结合的工艺方法，通过用所制备型壳作熔铸合金坩埚，利用高频真空感应电炉感应加热熔化铁磁性合金在型壳中熔铸成型获得铸件，减少了传统熔模铸造生产工序，缩短铸造工艺流程和铸件生产周期，不仅提高生产效率，节能降耗减材，而且改善铸件质量，提高铸件成品率。

立式离心复合铸钢支承辊的制造方法 1002

 0

一种立式离心复合铸钢支承辊的制造方法，属于轧钢技术领域，采用多层浇注方法，其中外层采用立式离心复合浇注，浇注温度为1530℃～1580℃，更换浇口管，待外层内壁界面温度降到1380℃～1450℃时浇注中间层，钢水浇注温度为1550℃～1580℃，中间层厚度达到40～100mm以后更换浇口管，向铸型内部充芯获得离心复合铸钢支承辊铸坯，依次对离心复合铸钢支承辊铸坯进行退火处理、淬火处理和回火处理，机加工后获得成品离心复合铸钢支承辊，外层高铬钢与中间层和芯部低合金钢达到良好的冶金结合，外层具有更高的耐磨性，芯部具有更高的强韧性，通过差温热处理使轧辊的综合性能得到进一步提高，与静态铸造支承辊相比，使用寿命提高了30%以上。

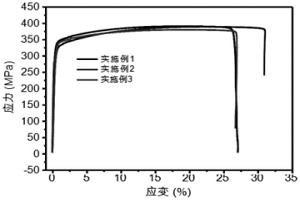

高弹性元件用铜镍锡合金材料及其制备方法 1072

 0

本发明公开了一种高弹性元件用铜镍锡合金材料及其制备方法。本发明所述铜镍锡合金材料，以质量百分比计，所述铜镍锡合金材料的原料包括如下质量份数的组分：镍8.0～9.3％，锡1.8～2.8％，其余为铜。本发明通过优化高弹性元件铜镍锡合金的成分，结合制备工艺，提高合金冶金过程中铸锭的洁净化和成分的稳定性，控制板带材尺寸精度等方面，弥补现有铜合金弹性和机械性能的不足，提高了合金的综合性能。

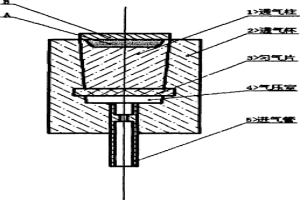

可修复式弥散型透气砖 869

 0

可修复式弥散型透气砖主要为中频感应电炉快速重熔底吹氩精炼钢水所用，属冶金技术领域，其特征在于：以中频感应电炉快速重炼底吹氩精炼钢水60～80炉次时透气柱顶端由于钢水接触面的侵蚀逐步形成凹坑后可重新进行修复再次使用，有着良好透气性能，完全满足吹气强度的工艺要求，为满足不同材料炉衬的服役能力，完成与坩埚的配套，可重复多次进行修复，解决了长期以来该领域无法将底吹氩常态化产业化的难题，中频感应电炉快速重熔经底吹氩过程的钢水纯度高，达到炉外AD精炼的水平，该发明的实现提高了钢材质量，降低了铸钢成本，使我国在铸钢领域迈开了新的一步，填补了一次产业空白。

极耳专用含稀土铝合金箔及其制备方法 766

 0

本发明公开了一种极耳专用含稀土铝合金箔及其制备方法，在该铝合金中含有铁、硅、稀土、铜、锌、钛、锰、镁，其余为铝和不可避免的杂质。铝合金箔的制备方法包括配料、熔化、搅拌、精炼、静置、除气扒渣、过滤除渣、连续铸轧、冷轧、再结晶退火、箔轧、分切及二次退火。本发明生产成本低，生产的极耳专用含稀土铝合金箔具有良好的成形性和优良的力学性能，其组织均匀、冶金缺陷少、各向异性小、强度高、延展性好、厚度均匀、平直度好；其表面光洁、平整、无色差、无条纹、无油斑、无印痕和花边等；其端面整齐、无毛刺、无串层、无塔形等，质量稳定可靠。

离心复合高碳高硼高速钢复合辊套及其组合轧辊的制造方法 662

 0

离心复合高碳高硼高速钢复合辊套，属于铸造技术领域，辊套外层采用高碳高硼高速钢材料，内层采用石墨钢，通过离心浇注达到良好的冶金结合，并采用适当的热处理工艺对高碳高硼高速钢复合辊套进行性能改进，通过热装方法制造高碳高硼高速钢组合轧辊，高碳高硼高速钢复合辊套磨损后可以更换，实现辊轴的循环利用，与离心铸造高速钢轧辊相比，材料利用率提高30%以上，使用寿命提高20%以上。

银/钼/银金属基层状复合材料及制备工艺 1076

 0

本发明公开一种银/钼/银金属基层状复合材料及制备工艺，该复合材料为三层层状结构，总宽度为25mm‑95mm，总厚度为27μm‑57μm，其中第一层和第三层均为银层，厚度均为6μm，氧含量低于50ppm，第二层为钼层，厚度为15μm‑45μm；该制备工艺采用异温轧制复合方式，同时采用900℃‑950℃高温扩散。本发明制备的复合材料属于冶金结合的层状复合材料，即具备了钼极好的耐热性能、高温机械性能和稳定的膨胀系数，同时又充分发挥了银的导电性能和抗大气腐蚀能力，可大幅度提高电子电器领域高低温冲击应用场合的可靠性，从而大幅度提高电子元器件的寿命。

复杂型腔不锈钢铸件的成形方法 1004

 0

本发明提供了一种复杂型腔不锈钢铸件的成形方法，包括以下步骤：步骤1、压制蜡模；步骤2、去除水溶芯；步骤3、设计零件组树工艺；步骤4、制壳；涂挂浆料及型砂；步骤5、熔炼；步骤6、清理，用震壳机在3~5Mpa压力下震去模壳后，用切割机在标记位置将浇道及浇口切去；步骤7、去除陶瓷芯。使用陶瓷芯结合水溶芯辅助压制蜡模，解决了蜡模无法成形问题，且按此方案模壳也能顺利制出。

含铝-硅-锌-稀土-铜-锰-锆的热浸镀合金及其制备方法 1065

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、铜、锰、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,铜含量:0.05～0.5%,锰含量:1.0～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-镁-锰-锆的热浸镀合金及其制备方法 738

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、锰、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,锰含量:1.0～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土的热浸镀合金及其制备方法 822

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-镁-铜-锰-铬-锆的热浸镀合金及其制备方法 769

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、镁、铜、锰、铬、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,镁含量:0.5～3.2%,铜含量:0.05～0.5%,锰含量:1.0～2.0%,铬含量:0.5～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。

含铝-硅-锌-稀土-铁-铜-锰-铬-锆的热浸镀合金及其制备方法 966

 0

本发明涉及一种专用于钛合金零部件表面涂层的热浸镀合金,其中所述热浸镀合金由铝、硅、锌、稀土元素、铁、铜、锰、铬、锆和纳米氧化物颗粒增强剂组成,各组成成份占总质量的百分比为:硅含量:8～24%,锌含量:1.2～3.1%,稀土元素的含量:0.02～0.5%,铁含量:0.05～1%,铜含量:0.05～0.5%,锰含量:1.0～2.0%,铬含量:0.5～2.0%,锆含量:0.02～0.5%,纳米氧化物颗粒增强剂的总含量:1～2%,余量为铝以及不可避免的杂质,所述纳米氧化物颗粒增强剂选自TiO2、CeO2中的一种或两种,采用本发明所生产的热浸镀合金,可在钛合金表面形成耐蚀、耐磨性好,与基体冶金结合好的涂层。
