带钢碱洗后的水冲洗装置 606

 0

本实用新型公开了一种带钢碱洗后的水冲洗装置，涉及冶金机械领域，该装置包括喷淋装置，包括在轧制线上下对称设置的上喷梁和下喷梁，上喷梁的下方和下喷梁的上方间隙设置有若干喷嘴；水循环系统，包括进水管、出水管、喷淋槽、低压泵和管道；干燥装置，干燥装置设置于水冲洗装置出口侧，干燥装置由吹风机、一对并列设置的挤干辊和驱动电机组成。本实用新型水冲洗装置通过设置吹扫装置，消除了水冲洗后残留碱液，特别是提高了带钢侧边的干燥效果，防止出现水斑影响带钢质量。

自动切换供电方式的智能轨道车 641

 0

本实用新型涉及输送轨道车的供电系统改进技术，是一种自动切换供电方式的智能轨道车，具有车体，车体上安装有车轮和驱动装置，以及蓄电池供电系统，其特征是：在车体上还安装有车载轨道取电装置、位置检测发号器及控制箱，控制箱中设有PLC控制器和机械互锁接触器，所述位置检测发号器连接PLC控制器，PLC控制器则控制连接机械互锁接触器，机械互锁接触器同时控制车载轨道取电装置和蓄电池供电系统为驱动装置提供电源，蓄电池供电系统同时为PLC控制器提供电源；本实用新型解决了现有轨道车采用单一蓄电池供电方式，不能满足长时间工作需要的问题，广泛用于工程机械、汽车、轻工、冶金等行业的自动化生产线或物流输送线中。

光纤光栅火灾报警触发装置 760

 0

本实用新型提供一种光纤光栅火灾报警触发装置，包括外壳，外壳上设有按钮，按钮与外壳内的触发装置连接，其特征在于：所述的触发装置包括弹性体，弹性体上固定有光纤光栅，与光纤光栅连接的光纤引出外壳作为信号输出端；按钮通过顶杆与弹性体接触使得弹性体发生形变，引起光纤光栅反射波长发生变化，从而产生触发信号。本实用新型通过采用无源的光纤光栅感知弹性体的形变，作为报警触发信号，具有抗电磁干扰、传输距离远、本征安全等优点，在没有电源和阴暗潮湿的场所也能够使用。经光纤传输至安全地带再转换为电信号，从而适用于石油、隧道、天然气管道、化工、冶金电力、仓储等对电要求严格和阴暗潮湿的场所。

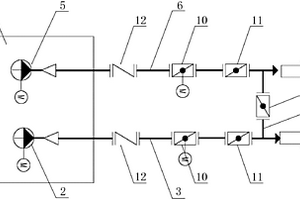

对棒材精轧前预穿水冷却装置的单独供水装置 996

 0

本实用新型涉及冶金轧制技术领域，尤其涉及一种对棒材精轧前预穿水冷却装置的单独供水装置。包括水处理泵站、穿水冷却供水泵和连接穿水冷却供水泵与穿水冷却装置的穿水冷却供水总管，水处理泵站内还设有预穿水冷却供水泵，所述预穿水冷却供水泵通过一根预穿水冷却供水总管连接预穿水冷却装置，所述预穿水冷却供水总管和穿水冷却供水总管之间靠近出口处设有应急连通支管，其中，穿水冷却供水总管和预穿水冷却供水总管分别设有电动阀和手动阀各一个，所述应急连通支管上设有连通阀。本实用新型结构简单、运转顺畅，安装和维护比较方便。

高可靠性的双冷却管双管板管壳式换热器 620

 0

本实用新型涉及一种高可靠性的双冷却管双管板管壳式换热器,它具有壳体,壳体的两端各装有内外管板以及左右端盖,壳体内设置有扰流隔板和多根冷却管,其特征是所述冷却管为内外管复合的双层冷却管,且在外冷却管的内壁或内冷却管的外壁上开有若干条轴向贯穿的凹槽;本实用新型结构有利于及时发现泄漏故障,并保证两种介质不会发生混合现象,起到保护设备的作用,本实用新型主要应用于石油化工、船舶、冶金、舰艇、电力等行业。

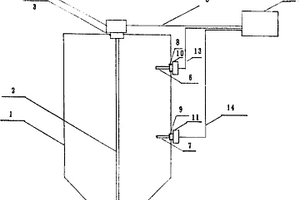

电容式料位仪 1036

 0

电容式料位仪是一种运用介质中电容器的电容变化来测定介质在料仓中的高度位置的装置。其电极由分段折叠的金属管或外包裹有一层绝缘保护层的钢丝绳构成,电极通过引线与前置放大器相连接,在料仓的上、下方的内壁上分别装有上、下料位开关。它能较有效地消除温度和湿度对测量精度的影响,提高了测量精度。结构简单、便于生产、安装和调试,运行稳定、可靠。可作为电力、冶金、化工、建材、食品等领域的密封仓的检测设备。

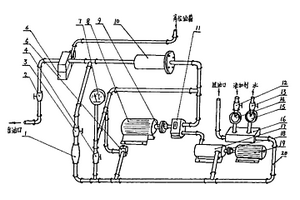

柴油乳化机 726

 0

一种柴油乳化机,主要解决原有技术中乳化效率低、质量差等弊端。它在原有的乳化系统中增加了一个胶磨搅拌器和超声波发生器。通过这两种关键部件的作用,使其乳化效果、速度均大大提高。广泛用于交通、建筑、采矿、冶金等行业需要使用柴油的场合。

高温耐油GY-1专用滤料 597

 0

本实用新型是一种高温耐油GY-1专用滤料。该针刺过滤材料结构自表层向里依次为：(1)防油拒水微孔膜构成的高温轧光层；(2)以涤纶（聚酯）纤维、玻璃纤维、P84（聚酰亚胺）纤维为主构成的GY迎尘层；(3)玻璃纤维构成的基布层；(4)以涤纶（聚酯）纤维、玻璃纤维、PPS（聚苯硫醚）为主构成的GY附着层。本实用新型的优点是：采用混纺、轧光、烧毛、浸渍、热定型等特殊工艺，综合了PTFE、涤纶纤维、玻璃纤维、P84纤维与PPS纤维的性能特点，解决了对高温、高湿、高腐蚀性含油烟气治理技术上的难题。本实用新型过滤材料适用于沥青搅拌、垃圾焚烧、化工、冶金、建材、炭黑、电力、水泥等行业的烟气过滤，是一种性价比很高的新型过滤材料。

环冷机台车轮 1003

 0

本实用新型涉及冶金技术领域，特别涉及一种环冷机台车轮，轮体内部设置有内腔，轮体外部设置有迷宫槽，轴承安装在内腔中。迷宫槽与内腔之间开设有导孔。本实用新型提供的环冷机台车轮，在迷宫槽与内腔之间开设有导孔，往环冷机台车轮内腔里加新油时，环冷机台车轮内腔的旧油会在新油的挤压作用下从导孔排出，并可以通过导孔内流出新油确定环冷机台车轮内充满了新油，从而消除了台车轮内部轴承因缺油或油污染造成的过度磨损而引发的掉落和不转的事故。

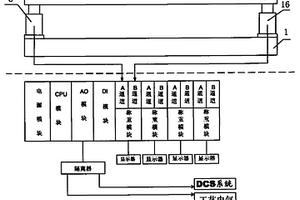

三辊式带材表面张力测量装置 759

 0

本实用新型涉及冶金工业检测技术领域,特别涉及金属带材生产轧制现场对其表面拉伸张力的实时在线测量装置。它提供了一种三辊式带材表面张力测量装置,包括导向辊、测力辊、传力支架、传感器、底座、可编程控制器和张力显示器,可编程控制器与所述传感器连接,通过接收和处理传感器的电信号,向张力显示器输出测量结果。它采用了通用传感器和可编程控制器,既实现了准确测量的要求,又大幅度降低了维护成本。同时,本实用新型采用双通道称重模块,当一个传感器出现故障,系统仍可正常运行,提高了设备的可靠性。另外,本测量装置还加装有过载保护装置,能防止传感器因过载而损害,减低了设备的故障率。本实用新型在冷轧薄板厂、硅钢厂、铜板厂等带材生产线有着广泛的应用前景。

双金属复合铸造锤头成型装置 621

 0

本实用新型双金属复合铸造锤头成型装置,属铸造成型设备领域。本双金属复合锤头成型装置,由砂箱1、砂型2和金属型3组成,其特征在于砂型2设有浇口4、浇冒口5和溢流口,设置在成型装置上部;金属型3设在成型装置下部,由该上部砂型2和下部金属型3构成产品成型型腔7。本实用新型的突出贡献是:以本装置,实现了以双金属复合铸造工艺,生产优质破碎机锤头的重要目标,满足了双金属复合铸造锤头工艺需求,以科学的可操作性的结构,使浇注到锤头铸型型腔内的两种不同材质的铁水形成了适度的冶金结合,确保了两种材质的鲜明的机械性能,即锤头部位的高耐磨性,锤柄部分的高韧性。生产效率高,产品质量优。

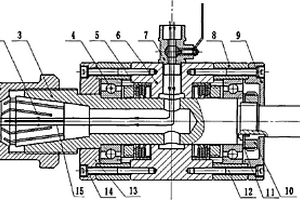

实验室岩石试样钻取机水龙头装置 625

 0

一种实验室岩石试样钻取机水龙头装置,主要包括夹紧螺母、弹性夹头、芯轴、中间壳体、轴承壳体、左右端盖、旋转油封、角接触球轴承和球阀,本装置在进水孔道处安装有球阀,能够方便打开或关断冷却液路;还设有取样钻头夹紧结构,转动夹紧螺母,弹性夹头将钻头抱紧,钻头的装卸简单可靠。本装置具有结构紧凑、液路通断方便,密封性好,承压高和通用性好等优点,既可用作岩石试样钻取机上的取样钻头冷却和夹紧装置,也可将其装夹在台式钻床上。本装置适合在石油、地质、煤炭、冶金、建筑、交通等部门实验室用于钻取岩样,推广应用前景良好。

可快速拆装喷嘴 1038

 0

本实用新型公开了一种可快速拆装喷嘴，涉及冶金技术领域，该可快速拆装喷嘴包括：喷头、螺盖、基座以及紧固拉手。本实用新型实施例所述可快速拆装喷嘴通过对所述紧固拉手进行拆装即可完成基座的安装和拆卸，以及对螺盖进行拆装以对所述喷头进行相应的安装和拆卸，整个结构均为可拆卸安装，不需要借助外部工具即可进行快速安装、快速拆卸、快速拆解，操作简单，维护方便，同时取水管是直接插接至管道内，通过紧固拉手来进行空间固定的，对管道开孔要求低，无需攻丝、无需精磨、尺寸精度要求很宽泛，也避免了常规喷嘴螺接进管道，导致的管道的螺纹锈蚀、变形、滑丝而无法安装无法拆卸而报废整根管的问题，降低了成本。

用于RH精炼炉真空室浸渍管的钢胆 568

 0

本实用新型公开了一种用于RH精炼炉真空室浸渍管的钢胆，涉及到钢铁冶金技术领域，包括钢胆本体，所述钢胆本体外侧均匀开设有多条通槽，所述通槽内侧自上而下均匀设置有多个锚固机构以及通槽内壁上自上而下均匀开设有多个定位孔；所述锚固机构包括安装块，所述安装块正面两侧均开设有滑槽，所述滑槽内部两端均滑动设置有定位柱，所述定位柱与定位孔适配，所述滑槽内侧设置有固定座，所述固定座两端均固定设置有弹簧，所述弹簧端部与定位柱固定连接。本实用新型可以较为方便的对锚固机构以及钢网进行安装，有效避免了因开设通槽而导致的锚固机构以及钢网安装难度增加的情况发生，实际使用时更加方便。

在铁水运输线上铁水罐中加入废钢的装置 1061

 0

本实用新型属于冶金炼钢技术领域，涉及一种在铁水运输线上铁水罐中加入废钢的装置，采用移动式废钢加入小车在铁水罐空罐返回后移动式废钢加入系统移动运行到相应铁水罐进行废钢加入作业，加完废钢及时运行至待机位，不影响旁边铁水罐的吊运和座包等作业；而且采用悬臂吊和自卸式废钢料篮对采用移动式废钢加入系统进行料罐的吊入吊出作业，不占用现有吊车负担，同时投资较低，效率较高；在移动式废钢加入系统运行方向上设置移动抽风槽，在移动式废钢加入系统进行废钢加入时进行抽风除尘作业，减少废钢加入热铁水罐时产生的大量烟气对炼钢厂房环境的影响。

空冷器用整体波形板 978

 0

本实用新型公开一种空冷器用整体波形板，其特点是空冷器管束的上下两层翅片管外侧设置整体波形板，整体波形板由薄钢板压制成以两端平板为基准的单向多节波形板，一体化成型，无需焊接，在减少材料厚度的同时保证整体强度，外观成型美观，降低了材料成本，降低了人工焊接成本。本实用新型一种空冷器用整体波形板主要运用在石油、化工、冶金、电力等行业的空冷式热交换器上。

应用于中频感应炉的应急抬炉系统 748

 0

本实用新型公开了一种应用于中频感应炉的应急抬炉系统，涉及冶金系统电力控制技术领域，用于在常规电源供电故障时，控制中频感应炉的倾炉油缸缸体内金属液倒出，包括：不间断电源装置、液压储能器，所述不间断电源装置与所述液压储能器电性连接，所述液压储能器连接在倾炉油缸底部；所述不间断电源装置的一侧设置有人机交互装置，所述人机交互装置上设置有应急按钮，所述液压储能器内设置有电磁阀，所述应急按钮电性连接所述电磁阀，通过所述应急按钮控制所述不间断电源装置供电，使所述电磁阀控制液压储能器将其内的液压油排出到倾炉油缸，将所述倾炉油缸抬起。本实用新型所述的一种应用于应急电源控制系统的操作方便，具有较好的市场前景。

高效强化波纹散热片 1017

 0

本实用新型是用于换热器中的一种高效强化波纹散热片,它是对普通平板散热片的改进,它具有基片,基片上开有若干管孔,其特征是:基片呈波纹状;本实用新型中的基片呈波纹状,具有强化换热面积和对流体扰流的作用,从而提高了传热系数,主要应用于石油化工、船舶、冶金、舰艇、电力等行业高性能要求的油换热器、气体换热器。

连铸中间包水力学模型用透气砖 653

 0

本实用新型属于冶金过程水力学模型试验研究技术领域，公开了一种连铸中间包水力学模型用透气砖，包括：散气石层、砖体以及进气嘴；所述砖体呈槽形；所述散气石层填充在所述砖体内；所述散气石层底部设置向上凹陷的凹槽，与所述砖体底部形成空腔；所述砖体底部开设通孔，所述空腔通过所述通孔与所述进气嘴连通。本实用新型通过砖体壳内填充散气石结构，实现输出均匀密集细小气泡的功能，满足实验需求，同时结构简单加工方便，使用成本低廉。

钢卷运输车 1066

 0

本实用新型公开了一种钢卷运输车，属于冶金技术领域。所述钢卷运输车包括托架装置、升降装置、行走装置、车体及导向装置；托架、衬板、升降装置、行走装置、车体及导向装置；所述升降装置及导向装置设置在所述车体上；所述升降装置与所述托架连接，且所述升降装置设置在所述托架的下方，所述升降装置带动所述托架升降；所述导向装置与所述托架连接，且所述导向装置设置在所述托架的下方，所述升降装置带动所述托架在所述导向装置的引导下上下动作。本实用新型钢卷运输车保护钢卷不被划伤，保证了升降平稳。

用于生产棒线材和型材的连铸-直接轧制装置 923

 0

本实用新型涉及一种用于生产棒线材和型材的连铸-直接轧制装置，包括连铸机、铸坯切割装置及切后辊道、快速保温辊道和轧钢生产线；连铸机为1机1流或多机多流连铸机；快速保温辊道的辊道宽度从连铸机朝向轧钢生产线的方向上逐渐减小至容纳单根铸坯通过，该辊道上设有多个热金属检测器、高温计以及保温装置；还包括一钢坯下线装置，钢坯下线装置可选择的设置于快速保温辊道前或轧钢生产线前。本实用新型还提供一种用于生产棒线材和型材的连铸-直接轧制方法。本实用新型通过取消传统加热炉，充分利用连铸坯的冶金热能，可大大降低棒线材、型材生产中的能耗和排放；简化工艺流程，减少加热炉区域的设备投资，降低成本；减少钢坯的氧化烧损，提高成材率。

伸缩摆动导板 1005

 0

一种冶金生产线的伸缩摆动导板，尤其在半连续生产线上可以起到过桥、撬杠作用，引导带钢顺利经过设备或设备之间的空当，实现自动穿带；可以将带钢的头部和尾部导入铆接位置进行有效铆接，并使其快速脱模，缩短铆接时间，提高生产效率，使生产线具有连续性作业能力。

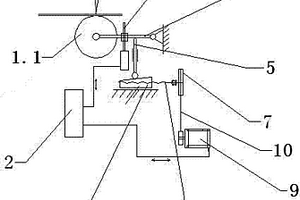

用于带钢连续生产线激光焊机下支撑轮的自动调节装置 581

 0

一种冶金装置，特别是用于带钢连续生产线激光焊机下支撑轮的自动调节装置，包括通过拉杆固定在竖直平面上的入口侧支撑轮以及出口侧支撑轮，所述的入口侧支撑轮以及出口侧支撑轮相对布置，其特征在于:所述的拉杆上连接有一支撑杆，该支撑杆放置在一由电机通过传动机构驱动的楔块上，所述的拉杆上还设置有位移传感器，所述的位移传感器以及电机均与控制器连接。本实用新型的优点在于:它不仅焊接精度高而且全程自动控制。

打片机加料器 608

 0

通用打片机的加料器,它的框架材料由刚性骨架和包裹在骨架外的柔性材料组成,可以代替铸钢加料器,具有耐磨、刚性好,不易破碎,价格仅为铸铜1/6的特点。广泛应用于化工、冶金、矿山生产中的各类打片机。

大型卧式液压顶床 929

 0

本实用新型涉及一种适于大型轴和轴承座分离， 尤其适于冶金行业中轧辊与轴承座分离的大型卧式 液压顶床，它具有底座19，四角安有两个前机座2和 两个后机座15，每对前、后机座上支承有拉杆梁11， 其后段穿装有可移动的后顶板座13，后顶板座13上 设置有液压油缸17，拉杆梁前段穿装有中间开槽的 前顶板座7，纵向开有腰形键槽10，槽中穿有限制前 后顶板前后位移的键销6、14。使用时，将轴承座和 轧辊落位，开动液压油缸，即能将它们方便和有效的 分离。本实用新型还具有刚性好，结构简单，操作方 便、安全以及便于拆装的特点。

蝶阀 1042

 0

一种切断式蝶阀,它有阀体,翻板、转轴和曲柄,其特征在于阀体内腔上下各有一半圆环凸台,它们一前一后错开,其间的距离等于翻板的厚度。该蝶阀具有调节和切断两种功能,可广泛用于冶金、石油、化工等部门。

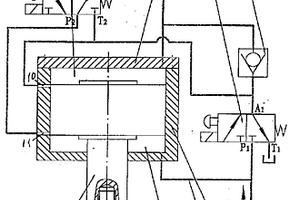

数字逻辑式电液转换器 761

 0

本实用新型公开了一种液压自动控制逢中位移量输出的电液转换器,它包括单向或双向液压缸,液压缸的缸壁上开设两个油孔,液压缸的油杆腔通过油道与方向控制阀4相连,液压缸的无杆腔或小直径有杆腔通过油道与方向控制阀6相通,方向控制阀4与方向控制阀6之间连接单向阀,液压缸壁上靠近无杆腔或小直径有杆腔的油孔通过油道连接到方向控制阀6及方向控制阀4与单向阀之间,液压缸壁上靠近有杆腔或大直径有杆腔的油孔通过油道连接到方向控制阀6。该电液转换器的结构简单,制造加工精度要求较现有技术的要求低,其生产成本低,抗油污能力强,静态无油耗。它能通过液压自动复位逢中,适用于水电、冶金、化工、石油等领域。

微机控制多冲头旋转压机 970

 0

本实用新型涉及一种微机控制多冲头旋转压机,它由计算机、压机、电器控制柜、压力传感器,步进电机构成,其特点是压力传感器固定在压机两侧的立柱上,步进电机输出轴是一蜗杆,有一芯轴上的蜗轮与蜗杆配合,上压辊偏心套固在芯轴上,本实用新型可根据不同的产品设置不同的压力,大大提高了压机的精度,自动化程度和可靠性,本实用新型广泛地用于电子元件,粉末冶金、塑料粉末、制药、食品、建筑陶瓷的生产。

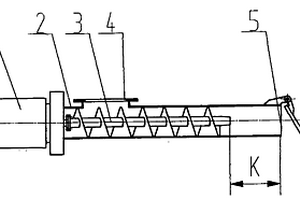

用于正压式输送系统的自密封式螺杆给料装置 885

 0

本实用新型用于正压式输送系统的自密封螺杆给料装置,属粉末材料输送设备领域,特点是自密封螺杆给料装置由电机-减速机传动机构(1)、壳体(2)、螺杆(3)、进料口(4)、出料口(5)及其调压盖(6)组成,螺杆(3)与电机-减速机传动机构(1)连接,进料口(4)与常压储料罐(G)连接,出料口(6)置于气力流态化仓(C)内,本设计在常压贮料罐下能使正压气体送料过程单向密闭连续进行,不仅提高工作效率,而且使装置成本降低约百分之八十,与现有负压输送装置比较,本装置显著降低能源消耗减小噪声污染,降低作业成本,并且为目前冶金行业广泛使用的常压粉尘储罐的技术改造,实现粉尘正压输送,提供了创新样板。

新型连铸板坯及切割该连铸板坯的切割枪 946

 0

本实用新型公开了一种钢铁冶金领域的新型连铸板坯及切割该连铸板坯的切割枪,以减少连铸板坯轧后产生的的“舌头”和“鱼尾”。该新型连铸板坯水平投影形状为近似矩形,其头部一边有内凹的曲面,尾部一边有外凸的曲面,所述切割枪导轨的水平投影形状与该新型连铸板坯头部或尾部的形状一致。本实用新型预先补偿了连铸板坯在轧制过程中由于金属流动造成的钢板头部“舌头”和尾部“鱼尾”缺陷,从而减少了头部“舌头”和尾部“鱼尾”缺陷带来的切头和切尾,提高了成材率。
