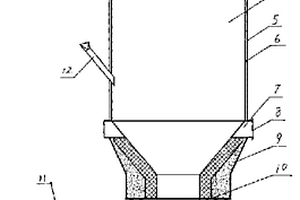

钢质高光内壁的ESR母材成型模具 960

 0

本实用新型涉及冶金工艺技术领域，具体是一种钢质高光内壁的ESR母材成型模具，包括底座，其特征是：底座中心设有安装孔，安装孔用于安装流通钢液的直通耐火砖，底座顶部装有竖直放置的钢管，钢管底面与底座贴合，所述安装孔位于钢管内；本实用新型提高了模具使用寿命，同时还提高了ESR母材的质量，降低了模具制作成本。

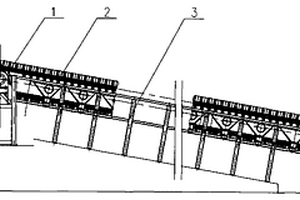

集中干油润滑重型板式给料机 704

 0

一种集中干油润滑重型板式给料机，它具有机架，机架的两端分别装有主动链轮和从动链轮分别连接驱动装置和张紧装置，两轮之间绕装有重型板链，且在机架上安装有内、外支重轮组和托链轮组支承重型板链，所述内、外支重轮组和托链轮组具有相同的结构，均包括有左、右支架，转轴及滚轮组件，转轴一端设有中心注油孔深入转轴的中部，并连通一径向注油孔，其特征是：配置有左、右两台干油泵，每台干油泵通过若干根总油管分别连接对应数量的分油器，每个分油器通过一对一的支油管连通3-5个托链轮组或内支重轮组中的转轴中心注油孔；本实用新型解决了现有重型板式给料机人工注油，费时，费力，容易造成污染，广泛用于采矿、冶金、建材和煤炭等行业。

高效强化抗振动散热片 929

 0

本实用新型是用于换热器中的一种高效强化抗振动散热片,它是对普通平板散热片、破口散热片的改进,它具有基片,基片上开有若干管孔,其特征是:在基片上冲制有若干球面凸台;本实用新型中的基片呈平板状,具有强化换热面积的作用;在基片上冲制有若干抗振球面凸台,具有干涉流体振动、防止散热片振动的作用;并且抗振球面凸台对流体有扰流的作用,从而提高了传热系数,主要应用于石油化工、船舶、冶金、舰艇、电力等行业高性能要求的液体换热器、气体换热器。

超轻滚子轴承 1010

 0

本实用新型涉及一种超轻滚子轴承,它由内圈、外圈、保持架和圆锥滚子组成,A.其轴承壁厚与外径之比(D-D)/2D<0.1,其装配高与外径之比I/D<0.1;B.其内圈、外圈、圆锥滚子三者之接触面为三凸度设计,内、外圈的滚道面在轴向上,为拱形弧线,圆锥滚子两端为圆弧修正线;本实用新型的超轻、超薄设计能适应特殊工程机械非标设计使用,其三凸度设计能改善滚子与套圈滚道接触区域的受力状况,使应力分布均匀,有效减少边缘效应,使轴承疲劳破坏率明显下降,大幅度提高了产品的使用寿命;本实用新型可广泛应用于工程机械、矿山机械、石油机械、冶金港口运输机械、起重机、汽车吊、塔式吊等涉及卷扬、行走的行星减速机输出终端部位。

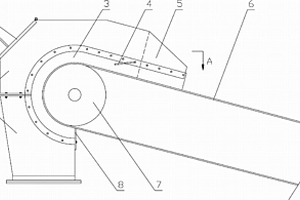

节能环保型密封式皮带机下料头罩 811

 0

本实用新型涉及输送机械设备的节能环保配套装置,是一种节能环保型密封式皮带机下料头罩,它具有C形罩壳,其特征是:罩壳的宽度小于皮带机的皮带宽度,罩壳的两侧板的内边沿全部接装有橡胶裙边,橡胶裙边外边沿与皮带机头的皮带相吻合接触连接,且在罩壳的皮带进口端和皮带出口端均设有刮料密封板,本实用新型解决现有皮带机下料头罩密封性能差,环境污染大,用于烘干机、煅烧窑类的负压运行设备配套时,加大了系统漏风等问题,广泛用于建材、化工、冶金等行业的皮带输送机上。

轻型带冷机 664

 0

本实用新型是一种轻型带冷机,主要包括有机架,装在机架两端的主动链轮和从动链轮,环绕机架上的链板传动链,该传动链包括有两条由若干链板组成的平行链,链板与链板之间通过销轴相互铰接,其特征是:a.在销轴的两端穿装链板处套装有内合金套,且内合金套两端伸出链板两侧一定长度,在内合金套两端伸出段各装有一外合金套,并在外合金套外端设有挡销;b.所述链板向内一侧呈驼峰状;本实用新型解决了现有轻型带冷机链板连接销轴磨损快,需经常更换,链板散热性能差,高温工作易变形的问题,广泛用于冶金、煤炭、化工、电力、建材等行业,尤其在钢铁行业中的球团厂、炼钢厂用来输送熟料是最理想的设备。

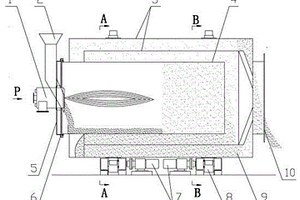

筒式热风干燥一体机 919

 0

本实用新型是一种筒式热风干燥一体机，包括有多回路回转滚筒和驱动多回路回转滚筒的电机与托轮组，多回路回转滚筒由内层滚筒和外层滚筒环绕嵌套组合而成，内层滚筒的前端通过密封圈装有前端盖，前端盖上设有湿物料进口通向内层滚筒，在外层滚筒上位于回路出料一端设有干物料出口，在前端盖中心位置装有燃烧器，燃烧器的燃烧端口朝向内层滚筒里面，内层滚筒四周内壁自前端盖处向后依次设置有一段螺旋导向板和一段导向扬料板，并且将螺旋导向板环绕的内部空间作为燃烧室，所述外层滚筒的内壁上自前向后同样设有一圈导向扬料板；本实用新型一体机烟气排放量小，热效率高，投资小，主要应用在冶金、化工、建材等多种行业的物料干燥之中。

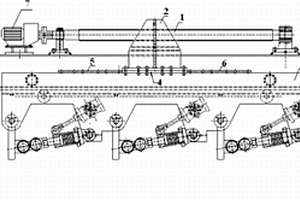

钢材定尺机构 749

 0

本实用新型公开了一种钢材定尺机构，属于冶金钢材生产领域。其包括：具有输出轴的电机，用于提供驱动动力；与所述输出轴连接的传动机构，在所述电机的驱动下做横向移动，所述横向平行于钢材的输送方向；侧面设置有第一连接板和第二连接板的挡板移动梁，所述第二连接板和所述第一连接板沿所述输送方向依次设置；其中，所述传动机构与所述第一连接板和所述第二连接板为可拆卸连接，在所述电机的驱动下带动所述第一连接板或所述第二连接板做横向移动；当所述传动机构与所述第一连接板可拆卸连接时，所述钢材定尺机构测定的尺寸为定尺。本实用新型不仅能定尺生产常规范围尺寸的钢材，而且能方便地定尺生产超长或超短尺寸的钢材。

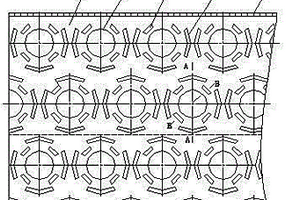

高效强化双层圆耳散热片 1084

 0

本实用新型高效强化双层圆耳散热片，具有平板基片，平板基片上开有若干管孔，在每个管孔周围设有内外两层弧形凸台，每层的弧形凸台是由多个弧形凸台布置成圆形；所述内层的每个弧形凸台为短弧形凸台，外层的每个弧形凸台为长弧形凸台；所述外层的每个弧形凸台布置在内层两两弧形凸台之间；所述平板基片的上下边为矩形波纹边；本实用新型结构简单，强化平板散热片换热面积，对流体具有扰流作用，从而提高传热性能，主要应用于石油化工、船舶、冶金、舰艇、电力等行业高性能要求的液体换热器、气体换热器。

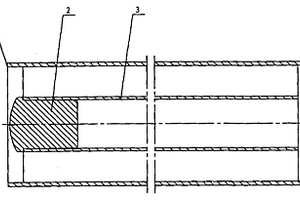

高效内散热片冷却管 794

 0

本实用新型是用于换热器中的一种高效内散热片冷却管,它具有外管,其特征是:在外管内中心处布置有一小直径内管,在内、外管之间设置有波纹或锯齿形散热片,且在内管的进口端装有锥堵;本实用新型克服了普通冷却管外侧扎制螺纹结构和冷却管管外侧套散热片结构设计的换热器壳体直径较大,制造难、成本高、安全系数低、不能满足高可靠性要求的缺点,主要应用于石油化工、船舶、冶金、工程机械、电力等行业高压力和高可靠性的液体换热器和气体换热器。

加强型玻璃钢萃取澄清池 932

 0

本实用新型涉及冶金工业建筑防腐池，是一种加强型玻璃钢萃取澄清池，它具有矩形玻璃钢槽体，槽体外壁设计有玻璃钢加强筋，在槽体内布置有纵横排列的玻璃钢立柱，立柱高度与槽体高度一致，并在槽体顶部沿玻璃钢立柱的纵横列阵布置有相应的纵向和横向玻璃钢拉板，玻璃钢拉板与槽体及玻璃钢立柱采用强力胶连接，其特征是：在玻璃钢槽体内，四块侧板与底板的结合处，均布置有直角形加强板；本实用新型解决了纯玻璃钢萃取澄清池侧板与底板结合处应力集中，容易破裂产生渗漏，造成安全和质量事故，影响正常生产的问题，主要应用于铜湿法冶炼生产。

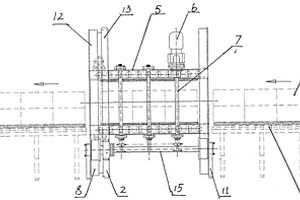

辊子翻转机 1106

 0

本实用新型是用于辊子输送机系统中的一种辊子翻转机,它包括有一个回转架,底座,与回转架配置有驱动装置,组成回转机构,特别是:在回转架中装有完成物品进出的传递机构和使物品夹紧的夹紧机构;本实用新型能解决工件或物品在输送过程中自动翻转换面的问题,可广泛应用于机械制造、轻工、家电、冶金、化工、食品和辐射加工等行业的自动输送。

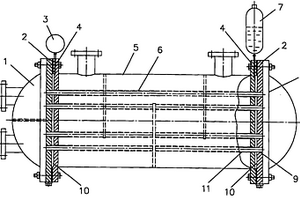

高效安全型换热器 744

 0

本实用新型涉及机械制造技术领域,是一种高效安全型换热器,它具有壳体,壳体内安装有多根冷却管,壳体的两端各装有内、外管板及端盖,所述冷却管是由内外双层管复合而成,其中内管两端插装在两端外管板上,外管两端插装在两端的内管板上,其特征是:在两内管板或两外管板上开制有两个连通腔,两连通腔与所有冷却管两端的内、外管之间的间隙连通,且在一端装有加液罐,连接连通腔,另一端安装报警装置连接另一连通腔,且在所有内、外管之间的间隙中灌装有导热介质;本实用新型解决了双层冷却管之间存在间隙,影响换热效率的问题,同时加装报警装置,提高了设备的安全性能,主要应用于石油化工、船舶、冶金、舰艇、电力等行业。

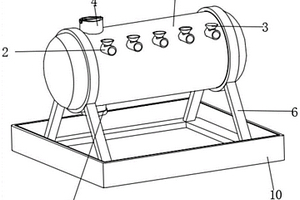

侧吹熔池熔炼贫化电炉 817

 0

本实用新型涉及有色金属冶金技术领域，尤其涉及一种侧吹熔池熔炼贫化电炉，包括贫化炉本体，所述贫化炉本体的一侧等距离水平连通有多个富氧进气口，多个所述富氧进气口远离贫化炉本体的一端外侧均开设有进料口，所述贫化炉本体的下方开设有下料口，所述贫化炉本体的两侧共同设置有减噪机构，所述贫化炉本体的上方开设有通气管，所述通气管的内部水平滑动插装有滤网，所述滤网的外侧竖直转动插装有旋转轴，所述旋转轴的上方设置有与通气管固定连接的安装机构。本实用新型在拆卸机构的配合下，能够对通气管的内壁进行清刮，便于将通气管内壁附着的杂物清理干净，避免通气管发生堵塞，从而影响该装置的使用效果。

双基础面大型流化床热风炉 826

 0

本实用新型是一种双基础面大型流化床热风炉，包括炉顶和炉体，在炉体的底部装有送风风箱，炉体的一侧设有出风口，炉体的其它侧壁上设有给料管和若干炉门孔，炉门孔上装有炉门，炉体自上而下分设为悬浮段、扩散段和垂直段，垂直段直径小于悬浮段直径，在悬浮段的底部四周砌筑有上基础平面板用于支撑悬浮段和炉顶，在上基础平面板底部装有若干根上基础平面支撑立柱；在垂直段的底部砌筑有下基础平面板用于支撑垂直段和扩散段；所有炉门孔均设置于炉体的垂直段上；本实用新型结构简单，采用双层基础平面支撑，炉体相对高度与厚度大大降低，炉体稳定性增强，同时操作方便，主要应用在冶金、化工、建材、粮食等多种行业的热工工艺之中。

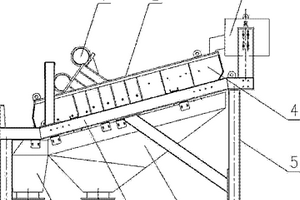

提高筛网使用寿命的缓冲型高频振动细筛 874

 0

本实用新型涉及冶金选矿设备，是一种提高筛网使用寿命的缓冲型高频振动细筛，它具有机架，机架中安装有筛上收集斗和筛下收集斗，机架顶部两侧设计有倾斜布置的导轨，两导轨上安装有振动筛，振动筛上装有振动器，在机架上位于导轨高端一侧安装有给矿器，所述振动筛具有外框架置于两侧导轨上，外框架中装有内框架，内框架上装有筛网，内、外框架通过若干张紧螺栓装为一体，其特征是：在振动筛内框架中靠给矿器一端安装有一块缓冲板；本实用新型解决了现有高频振动细筛筛网容易损坏，使用寿命短，维修成本高，影响生产效率的问题，主要是用于选矿流程中的分选加工。

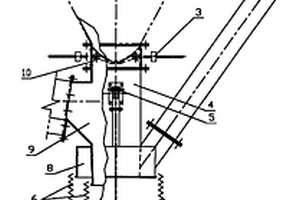

粉状物料环保散装机 1046

 0

本实用新型涉及环保机械设备,是一种粉状物料环保散装机,它具有下料筒,在下料筒的下部设有环形风道,下料筒的下料口及环形风道通过夹层伸缩软接头连接吸尘卸料头,在下料筒中安装有钢丝滑轮起吊机构,连接吸尘卸料头的阀芯;在下料筒侧壁设有进料口,并在环形风道上外接吸风管连通布袋除尘器,特别是:a.在下料筒的上方加装有锁风卸灰阀;b.在钢丝滑轮起吊机构的钢丝绳出口处安装有一防尘罩配接吸风接头连通环形风道;实用新型解决了现有粉状物料散装机受结构限制极易导致布袋除尘器运行浓度高,阻力大,且漏灰现象严重,污染环境等问题,广泛用于水泥、化工、冶金、粮食加工等行业。

纯玻璃钢萃取澄清池 879

 0

本实用新型涉及冶金工业建筑防腐池，是一种纯玻璃钢萃取澄清池，它具有玻璃钢槽体，其特征是：槽体外壁位于高度中间位置设计有一圈玻璃钢加强箍，并在槽体外壁设计有多根垂直布置的玻璃钢加强筋；在槽体内布置有若干玻璃钢立柱，玻璃钢立柱纵、横成排排列，其高度与槽体高度一致，并在槽体顶部沿玻璃钢立柱的阵列布置有相应的纵向和横向玻璃钢拉板，玻璃钢拉板与槽体及玻璃钢立柱采用螺钉固定连接；本实用新型解决了现有钢结构骨架加玻璃钢槽体组成的萃取澄清池经常腐蚀渗漏，造成安全和质量事故，使用寿命短等问题，主要应用于铜湿法冶炼生产。

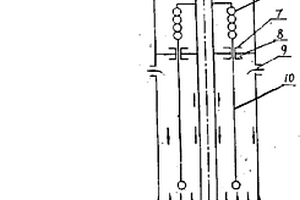

立式高效电收尘器 794

 0

用于环保上的一种立式高效电收尘器,本实用新型是对现有立式电收尘器的一种改进,特别是在收尘器的进风管的出口处悬装阻风器,在收尘器壳体的底锥内壁上悬装数层导流板;为适应粉尘比电阻偏小的情况使用,本实用新型可进一步采用隔板将电晕线上端的绝缘瓷瓶与粉尘气流隔离,并装风机向隔离腔内送风形成正压仓;本实用新型的收尘效果有突破性的提高,可满足各类用户的要求,特别适合于建材、化工、冶金、非金属等高粉尘排放行业应用。

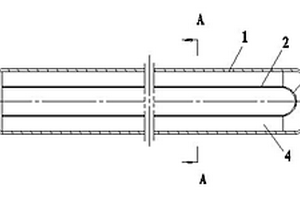

高效双管内置散热片换热管 968

 0

本实用新型是用于换热器中的一种高效双管内置散热片换热管,它具有外管,其特征是:在外管内中心处布置有一小直径内管,在内、外管之间设置有扰流的散热片,且内管的进口端缩口成球形堵头;本实用新型克服了普通换热管外侧扎制螺纹结构或换热管管外侧套散热片结构设计的换热器壳体直径较大,制造难、成本高、安全系数低、不能满足高可靠性要求的缺点,主要应用于石油化工、船舶、冶金、工程机械、电力等行业高压力和高可靠性的液体换热器和气体换热器。?

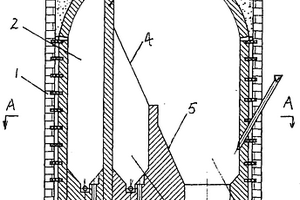

煤磨烘干配套专用沸腾炉 1103

 0

本实用新型涉及工业热风炉,是一种煤磨烘干配套专用沸腾炉,它具有炉体,炉体内前部为燃烧室,后部分设有沉降室及混合室,在炉体的正面炉墙上开有炉门,安装有下煤管及二次风管,炉体后墙正对混合室安装有烟气排放管,燃烧室的底部设有风箱配有主风管,沉降室及混合室的底部装有出渣斗,沉降室与燃烧室之间下半部砌有挡火墙,特别是:在沉降室与燃烧室之间挡火墙上方砌有双层耐火格栅墙,两墙之间有间距,形成溜灰通道,且前后格栅墙的空格处交错布置;本实用新型解决了普通沸腾炉因飞灰量大,出炉热烟气含有大量的飞灰明火,不能应用于工业燃煤制备成煤粉的烘干过程中的问题,广泛应用于冶金、建材、化工、矿山等行业煤磨烘干供热。

三床沸腾炉 855

 0

本实用新型三床沸腾炉是对现有双床沸腾炉的改进,特别是在炉体主床中的坡面段上增设了一副床II,本实用新型解决了现有沸腾炉运行时,大坡面在热应力作用下,产生的水平分力,使炉床和挡火墙容易产生蠕变倒塌的问题,不但增大了炉内的有效容积,减轻了重量,更提高了燃尽率,特别适合于建材、化工、冶金工业的广泛使用。

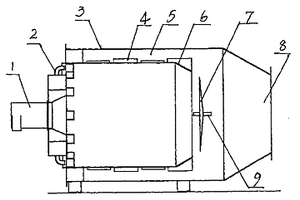

高效燃油燃气热风炉 720

 0

本实用新型涉及工业生产热工工艺中的一种高效燃油燃气热风炉,它具有钢制炉体外筒,其前端口上安装有燃烧装置,后端口为热烟气出口,其特征是:在炉体外筒内装有采用耐热钢板卷制而成的内筒,内筒较外筒短,且内筒与外筒之间有间距,形成冷气通道,在炉体外筒后段内相对内筒后安装有可水平移动或摆动的挡火调节板;并在内筒前端口靠内壁设置环形二次风装置。本实用新型克服了老式热风炉体积重量大,不能移动,热惯性大,燃烧条件受系统限制等缺点,可广泛用于冶金、化工、建材、粮食等多种行业的热工工艺。

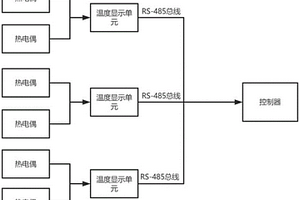

真空感应炉的烘炉测温装置 765

 0

本实用新型提供一种真空感应炉的烘炉测温装置，涉及冶金领域，多个热电偶，所述热电偶包括热端和冷端，多个所述热电偶的热端伸入至所述感应炉内并与所述感应炉的炉衬接触，所述热电偶用于检测所述炉衬的温度；温度显示单元，所述温度显示单元与所述热电偶的冷端连接，所述温度显示单元能够显示所述热电偶测量的温度的数值；其中，多个所述热电偶的冷端在所述感应炉内均匀分布，本实用新型对真空感应炉坩埚内炉衬温度检测准确，检测热电偶更换方便，有效的解决了由于真空感应炉结构复杂无法检测坩埚内温度、固定式热电偶无法安装的问题。

胶带斗式提升机 672

 0

本实用新型是对现有的胶带斗式提升机作出了以下三方面的改进:1.张紧装置,它具有张紧装置,具有一个配重张紧轮,其下方通过张紧调节杆联接被动轮转轴,其一侧为半齿轮结构并与装在其侧面的齿条传动装配,另一侧与侧面的导板滑动连接;2.传送胶带的接头是采取特制的组合模对接的,该组合模具有芯模块和左、右侧模块,并通过螺栓联结一体,芯模块和左、右侧模块之间设计有安装传送胶带头的90°弧形槽,组合模的尾部还设计有填充箱,安放胶带钢丝头并加入填充料;3.在料斗与传送胶带的结合面上加装了橡胶垫。本实用新型张紧装置力度均衡,好控制,胶带接头合理,不易损坏,强度高,料斗与胶带加装橡胶垫可保证胶带每根钢绳均匀受力,提高交带的提升能力,可广泛用于建材、化工、冶金、矿山和粮食等行业中粉状物料的垂直输送。

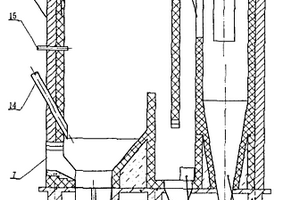

高温净化烟气沸腾炉 1208

 0

本实用新型是用于化工、建材、冶金等行业中的一种高温净化烟气沸腾炉,它是在现有沸腾炉的出烟口后增设旋风除尘室,其上方装有出烟管,下方装有卸灰阀,本实用新型的改进使悬浮煤粒得到进一步燃烧,并使烟气在炉内得到一次净化,可避免炉外除尘装置造成一大量热损失。

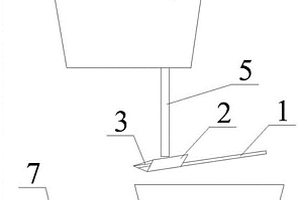

连铸大包开浇引流砂清除装置 1034

 0

本实用新型属于冶金技术领域，具体而言，本实用新型涉及一种连铸大包开浇引流砂清除装置，包括支架和接砂板；所述支架位于连铸大包的长水管和连铸中包之间，用于为所述接砂板提供安装位置；所述接砂板安装在所述支架上，与水平面呈倾斜设置，用于将所述引流砂由所述连铸中包的上方导离并用于被钢水烧穿。本实用新型的结构简单，使用时易于操作，使用接砂板承接引流砂并采用氩气吹散，可以充分清除引流砂，防止钢水二次氧化且不会污染钢水。在引流砂被吹扫干净后，随引流砂流下的钢水将接砂板烧穿进入连铸中包，既能够保持浇铸过程连续稳定，又能够尽可能保持钢水纯净，提高铸坯质量。

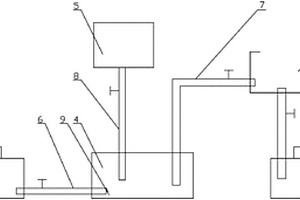

用于钢材检验中的取酸装置 742

 0

本实用新型一种用于钢材检验中的取酸装置涉及冶金行业中的钢材宏观检验用的取酸装置，包括储酸罐，废酸罐和位于废酸罐上方的酸洗槽，所述酸洗槽底部通过管道与废酸罐相连，其特征在于：所述储酸罐与酸洗槽之间还设有取酸罐，取酸罐与储酸罐通过管道A相连，与酸洗槽通过管道B相连；所述取酸罐还通过管道C连接有空气压缩机；上述各管道上均安装有控制阀；本实用新型结构简单，操作简便且成本低廉，安全环保，既降低了钢材检验中设备的损耗，又形成了盐酸的有效循环利用，在用酸量大的企业使用，将极大的节约生产成本，具有很大的经济效益。

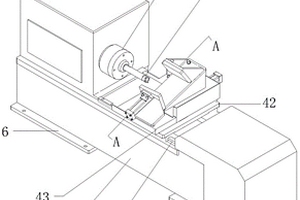

高速取样机 1012

 0

本实用新型涉及冶金工业理化检测设备技术领域，提供一种高速取样机，包括床身，床身的一端设置有减速箱，减速箱内安装有驱动电机和减速器，减速器伸出减速箱的箱体，还包括取样刀头，取样刀头安装在减速器伸出箱体的部分上；床身的中部设有进给装置，进给装置包括平行于床身的纵向进给轨道、进给底板和垂直于床身的横向进给导轨，纵向进给轨道固定于床身表面，进给底板卡接于纵向进给轨道，进给底板的上表面固定有横向进给轨道；还包括用于夹持取料工件的夹持装置，夹持装置卡接于横向进给轨道；床身的另外一端还设有用于控制纵向进给轨道和横向进给导轨的控制系统，能够全自动化制取金属材料样棒，并且具有高效、快速的优点。

高效热风发生器 820

 0

本实用新型涉及工业生产热工工艺中的一种高效热风发生器,它具有炉体,炉体的上部为悬浮段,下部为垂直段,垂直段的底部安装有流化床燃烧装置,悬浮段的顶部装有烟气出口,其改进是:炉体悬浮段的炉壁由单层改为内、外双层钢筒结构,内、外钢筒之间形成换热室,换热室上、下两端连接装有上、下集箱,上、下集箱分设冷气进口和热气出口;本实用新型将现有的高温烟气炉与换热器溶为了一体,其结构紧凑,投资少,换热效率高,可广泛应用于冶金、化工、建材、粮食等多种行业的热工工艺中,用于提供一定温度纯净的高温空气。
