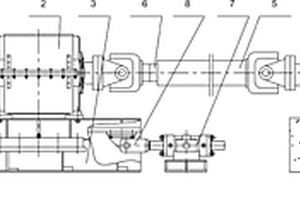

一种带纠偏功能的冷轧带钢卷取机,涉及冶金轧钢的辅助设备,它包括机座、电机、减速箱、卷筒芯轴和纠偏伺服油缸;所述机座固定于设备基础上,机座上设有滑轨,减速箱的箱体设置于所述滑轨上,所述电机的输出轴与减速箱的输入轴连接,所述卷筒芯轴安装在减速箱上并通过齿轮传动旋转,所述纠偏伺服油缸的活塞杆端与减速箱的箱体连接,其特别之处在于:所述电机固定于设备基础上,电机的输出轴与减速箱的输入轴为花键连接。本实用新型避免了传统卷取机中电机随减速箱一起移动,因重量大而造成纠偏反应速度慢的问题,同时,减速箱的箱体能够设计得更小、更轻,纠偏伺服油缸也可选用更小的规格,从而降低了制造和使用成本。

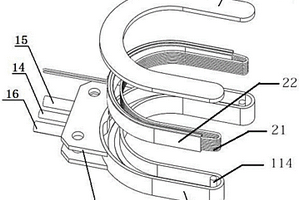

本实用新型涉及冶金连铸渣控检测技术领域,公开了一种马蹄形传感器,包括内部和上表面均缺失的U型壳体,所述U型壳体内安装有线圈组件,所述U型壳体上表面封装有U型封盖;所述线圈组件包括呈马蹄型堆叠绕制的外线圈和内线圈,所述外线圈的两端分别与内线圈的两端连接。该马蹄形传感器,通过U型壳体和U型封盖的配合使用,将线圈组件封装在U型壳体的内部,对其进行保护,并且马蹄型堆叠绕制的外线圈和内线圈相连接,再通过U型隔磁部将外线圈和内线圈磁性隔离,形成一壳双线圈的结构,进行检测;U型壳体内部转角柱和第一安装槽使外线圈和内线圈稳定的连接在U型壳体内部,实现了结构稳定且简单的目的,方便了使用。
本实用新型提供一种连铸机结晶器对中装置,属于冶金制造技术领域,以解决现有的结晶器对中装置定位轴或者定位杆定位操作难度大,同时现有的结晶器对中装置结构复杂,需要占用较大的空间,对中操作效率比较低的问题,包括结晶器主体;所述结晶器主体的前端面右侧转动连接有一组对中操作件;所述结晶器主体的顶部圆周阵列滑动连接有四组对中件;所述结晶器主体的前端面内部转动连接有一组对中主动件;所述结晶器主体的左右端面内侧和后端面内侧均转动连接有一组对中中间传动件;所述结晶器主体上部内侧圆周阵列转动连接有一组四组对中驱动件。本实用新型通过对中件与中间包水口之间作用实现对中操作,操作简单,对中性好,结构简单,空间占用小。

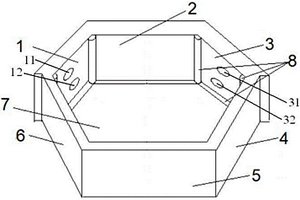

本实用新型涉及钢铁冶金设备领域,尤其涉及一种整体式中间包冲击区预制件。本实用新型所设计的整体式中间包冲击区预制件,由第一挡渣墙、第二挡渣墙、第三挡渣墙、第一护板、第二护板、第三护板和冲击底板围合形成下底面封闭、上顶面开口的六棱柱框体结构,第一挡渣墙、第二挡渣墙、第三挡渣墙、第一护板、第二护板、第三护板依次围合形成整体式中间包冲击区预制件的侧壁,冲击底板形成整体式中间包冲击区预制件的下底面,第一挡渣墙、第二挡渣墙、第三挡渣墙、第一护板、第二护板、第三护板和冲击底板两两相连形成整体式的中间包冲击区预制件的棱边。本实用新型不仅方便安装,而且结构稳定,不易出现裂缝和移位的现象。
一种大角度防挤压的球笼万向节,用于冶金、石油机械和特种车辆上使用。外套一和外套二带有与球笼万向节最大角度38°~45°一致的圆锥形凸台一;内密封垫一和内密封垫二设有紧贴外套一和外套二口部的圆锥形凸台二;花键轴分别与外套一、外套二的沟道口部设有间隙。本实用新型在球笼万向节摆动到最大角度时,花键轴与外套端部的圆锥凸台接触,花键轴与外套沟道口部留有一定间隙,避免了与外套沟道口部之间产生卡咬,内密封垫可起到缓冲作用,避免花键轴和外套间直接金属接触,防止挤压损伤,能够防止球笼万向节在大角度工作时,花键轴卡滞在球笼外套口部的沟道位置,造成球笼万向节因无法正常运转而失效。
本实用新型涉及冶金设备领域,公开了一种高炉中心喉管及高炉炉顶结构。高炉中心喉管包括喉口以及与喉口轴向相连通的筒体。喉口包括两端贯通的锥形筒状的壳体以及设置于壳体内侧的多个耐磨环;多个耐磨环沿壳体周向延伸而形成环状,并凸出于壳体的内周面,多个耐磨环在壳体的轴线方向排列,相邻的耐磨环在垂直于壳体轴线的平面上的投影部分重叠,耐磨环朝上的表面设置有耐磨层。高炉炉顶结构设置有该高炉中心喉管。炉料进入高炉中心喉管后首先冲击喉口壳体内的阶梯状耐磨结构。由多个耐磨环构成的阶梯状的耐磨结构整体具有较厚的厚度。相对于现有的中心喉管,其耐磨性能更好,使用寿命长,可减少高炉的定修频率,提高生产效率。
本实用新型提供一种耐磨蚀竹基复合管,从内到外依次为内衬层、结构层和防护层,内衬层由粘附有耐磨树脂粘结剂的玻璃纤维毡缠绕成管状后固化制成,结构层由粘附有结构层树脂粘结剂的竹篾带缠绕在内衬层后固化制成,防护层为耐腐蚀树脂粘结剂喷涂或涂刷在结构层上固化而成。耐磨树脂粘结剂为热固性环氧树脂、金刚砂或碳化硅微粉高强度耐磨填料及固化剂混合。玻璃纤维毡起到增强骨架的作用,使内衬层具有良好的强度,金刚石或者碳化硅微粉硬度大、耐磨性能好,起到耐磨蚀的作用,热固性环氧树脂本身具有良好的耐腐蚀性,因此内衬层具有优异的耐腐蚀和耐磨蚀的性能。特别适用于冶金、电力行业输送耐腐蚀和耐磨蚀性浆液的需要。
本实用新型公开了一种翻车机靠车信号确定装置,包括翻车机靠背,翻车机靠背的后侧设置有一对重压梁,一对重压梁内部设置有第二液压油缸,翻车机靠背后侧设置有第一液压油缸;翻车机靠背的底部与靠背连杆的一端铰接,靠背连杆的另一端与第二底座铰接;重压梁的底部与重压梁连杆的一端铰接,重压梁连杆的另一端与第一底座铰接;所述翻车机靠背的底部还固连有接近开关,所述重压梁连杆上固连有可在移动过程中控制所述接近开关通断的挡铁。本实用新型具有减少翻车机工作强度、降低作业的安全风险、翻车速度快、对生产影响小、成本低、提升企业物流效益的特点,可以广泛应用于冶金领域翻车机上。

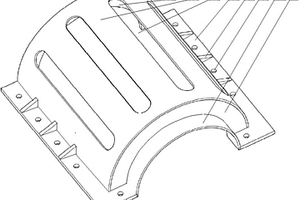

本实用新型公开了一种连接万能轧机断裂万向联轴器的夹具,属于冶金机械技术领域。包括本体、头部、尾部、过渡部和连接部,本体呈第一半圆筒状,头部呈第二半圆筒状,尾部呈第一半圆环状,过渡部呈第二半圆环状,尾部利用第一半圆环状的外周固定连接于本体的尾端,过渡部利用第二半圆环状的外周固定连接于本体的头端,过渡部利用第二半圆环状的内周固定连接于头部的尾端,两个夹具对接后,第一容置空间和第二容置空间能够将万向联轴器整体容置在其中,此时,两个夹具通过各自的连接部可拆卸地连接在一起。应用该夹具可以通过换辊小车对万能轧机断裂万向联轴器进行更换。
本实用新型涉及冶金行业电炉渣处理领域,尤其是一种用于冶炼金属中电炉炉渣包的移动冷却水车,它具有轨道式小车,轨道式小车上固定有三角形固定架,三角形固定架上固定有冷却水管,所述冷却水管由固定于三角形固定架上的竖管和与竖管垂直的横管构成,竖管与横管之间装有斜向支撑杆,横管末端弯曲成竖直向下的弯头,弯头下端装有喷淋头;所述竖管的进水端连接有进水管,进水管上装有控制阀;本实用新型结构简单,造价低廉,使用轻巧方便,很好的解决了因渣包液面过高无法安全卸包的问题,避免了重复运输的情况,节约了运输费用。
本实用新型涉及一种扁铁加强板长寿脱硫喷枪,属转炉炼钢前铁水预处理炉外喷吹脱硫领域。本喷枪由主管、扁铁加强板、主管直柱形铆固件、喷吹口、V形加强铆固件、V形过渡铆固件、圆形环、枪芯金属表面涂层和枪体耐火材料构成。在扁铁加强板上开有孔洞,由于开孔扁铁加强板、圆形环与直柱形铆固件增强了枪体耐火材料的抗剥落能力和喷枪的整体性,同时涂层吸收了枪体的热应力,减缓了脱硫喷枪的穿孔与头部脱落的速率,消除了脱硫喷枪使用过程中的弯曲现象,使喷枪的平均使用寿命达到35~62次/支,浸泡时间1100~1680分钟/支。本实用新型结构简单,制作方便,适用于冶金行业炼钢前铁水预处理炉外喷吹脱硫。
本实用新型公开一种工业用燃烧器的点火电子枪,由枪头、枪身、电极、绝缘层、电器线路构成。枪头由带孔的空心耐高温材料制成,电器线路增加了储能及加速电路。该点火电子枪适用于冶金行业燃烧器点火之用。安全可靠,效率高,操作简单。
本实用新型公开了一种钢铁冶金企业在冶炼中改善钢水成份的铝线机及碳线机的输线轮,以解决目前使用的输线轮是两对平面带齿输线轮,铝线的摆动较大,导致铝线机经常卡死的问题。它由压紧轮和驱动轮组成,压紧轮和驱动轮外缘工作面相对以夹紧铝线,其在于:所述压紧轮和驱动轮外缘工作面为凹面,压紧轮外缘为光面,驱动轮外缘有齿。本实用新型通过输线轮外缘工作面的凹槽设计,对铝线在水平方向上的摆动进行了限制,防止铝线脱离驱动轮和压紧轮的接触面范围,有效地消除铝线被挤到驱动轮、压紧轮侧面导致输线卡阻的情况发生。压紧轮外缘为光面,驱动轮外缘有齿,可在满足输线稳定性的前提下适当减少输线中的阻力。?
一种高纯钛铁生产设备,涉及冶金领域中钛铁的生产,它包括混料机和熔炼炉,所述混料机的出料口与熔炼炉的进料口相连,其特别之处在于:所述混料机的进料口连接有微波炉加热装置,用于对生产高纯钛铁的主原料进行加热。进一步地,所述微波炉加热装置包括加热腔,所述加热腔的下部沿进料口和出料口方向设有传送带,传送带上设有托盘,用于盛放物料;所述加热腔上部设有微波发射与导向装置。与现有技术相比,本实用新型中微波炉加热装置的设置,能够利用微波从物料内部开始加热的特点,其热效率高,并具有显著的节能效果,而且加热过程对物料无污染,能够生产出纯度较高的钛铁。
本实用新型涉及地质勘探、石油、煤田、冶金等各种钻进时随钻无线传输井下信息的井下天线。一种电磁波随钻无线传输井下天线,其特征在于它由绝缘层(10)、金属管(11)、钻杆(3)构成,绝缘层(10)套在钻杆(3)上并与钻杆(3)相粘接,金属管(11)套在绝缘层(10)上并与绝缘层(10)相粘接。本实用新型具有结构简单、易实现的特点。采用并行双管结构式发射天线,内管采用普通钻杆以保证强度,外管采用普通钢管,中间填充绝缘材料;这种技术不需要特殊绝缘材料,在国内现有材料与工艺水平条件下容易加工。
一种基于螺旋测微伞齿轮副粉末定容计量装置,它包括装粉漏斗及其内部的导气管,所述的导气管下端与粉末定容相连,所述的装粉漏斗下端两侧分布了刮粉橡胶板和堵粉橡胶板,所述的刮粉橡胶板和堵粉橡胶板固定于基架上,所述的基架内部盛载了伞齿轮定容结构,所述的伞齿轮结构由主动齿轮、从动齿轮及调节手轮构成,所述的本体与转动托盘同步旋转。本装置应用螺旋测微器原理以及特殊设计的伞齿轮副设定已知容积来实现粉末体的体积衡定。本装置主要应用于粉末冶金领域金属粉末的计量,也可应用于其他行业,如药品的自动化分装等。
本实用新型是用于换热器中的一种扇形与桥形破口组合形翅片,它是对普通平板翅片的改进,它具有基片,基片上开有若干管孔,其特征是:在基片上,围绕管孔周边冲制有若干扇形破口,而在横向上两两管孔之间冲制有一个桥形破口;本实用新型可以有效破坏翅片在使用中因流体沿表面流动时产生的“附面层”,加强流体的扰动,同时能有效地防止流体中固体粉尘沉积,广泛用于石油化工、船舶、冶金、舰艇、电力等行业高性能要求的油换热器、气体换热器。

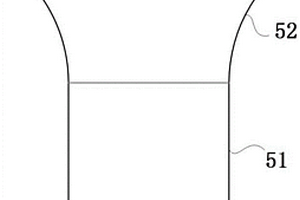

本实用新型属于冶金检测设备技术领域,具体涉及一种钢包下渣检测传感器用电缆保护套,包括喇叭形金属套管,所述喇叭形金属套管包括套管直段,所述套管直段的一端设有套管喇叭口,另一端与钢包下渣检测传感器的线孔固定连接,电缆依次穿过线孔和套管直段,从套管喇叭口伸出;所述喇叭形金属套管内壁涂覆有二硫化钼或聚四佛乙烯涂层;所述套管喇叭口侧壁截面为圆弧形。本实用新型的保护套的结构简单,电缆在弯曲过程中与套管喇叭口是大弧度弯曲的面接触,避免一个点反复大角度弯折,能够在高温环境中防止钢包下渣检测传感器的电缆折断,保护电缆。
本实用新型涉及冶金液态金属测控技术领域,特指一种钢液TOS测控复合探头,包括覆膜砂载体,覆膜砂载体上设有测温元件、测氧元件以及钢液取样器,覆膜砂载体内设有钢管,钢管内设有塑料保温盒以及填充有保护的覆膜砂,测温元件与测氧元件的冷端焊接在补偿导线上后,嵌入塑料保温盒内,钢管上设有V型卡槽,V型卡槽的V型口处安装有V型塑料接插件,V型塑料接插件分别与测温元件的正负极以及测氧元件的正负极连接。通过采用覆膜砂载体将测温元件,测氧元件和钢液取样器一体化集成,在钢液冶炼过程中使用,在线测控钢液介质的温度、氧活度等参数,实时在线测控并与计算机冶炼工艺过程模型的匹配,确保实现精品钢工艺时间过程节奏。
本实用新型涉及冶金领域,具体而言,涉及一种锌锅挡门装置及镀锌设备。一种锌锅挡门装置,其包括密封盖、升降机、连杆、支架、驱动装置和挡板组件。升降机与驱动装置均安装于支架上,支架安装于密封盖上,且密封盖被配置为安装于炉鼻子或炉壳中;挡板组件可转动地设置在密封盖上,挡板组件包括相对设置的第一挡门和第二挡门,第一挡门与第二挡门均与升降机连接;升降机通过连杆与第一挡门传动连接,以驱动第一挡门以第一预设角度转动;且升降机通过连杆与第二挡门传动连接,以驱动第二挡门以第二预设角度转动;第一预设角度与第二预设角度的角度相同,方向相反。
本实用新型涉及特种耐火材料的加工刀具,是一种特种耐火材料深槽加工铣刀,它具有圆杆形刀柄,其特征是:在刀柄的前段外壁上开有对称分布的四条轴向刀槽,在每条刀槽中焊装有全长布置的刀头,刀头的厚度大于刀槽深度;本实用新型相比现有深槽加工铣刀,加工工件速度快,精度高,使用寿命长,主要用于冶金工业钢水出口零部件中的深槽加工。
本实用新型涉及冶金技术领域,尤其涉及一种平焰烧嘴用配风稳焰器,包括有煤气喷头稳焰器,煤气喷头稳焰器上套装配风盘,配风盘侧壁设有一圈斜孔,且圆周边沿设有一圈斜槽孔;煤气喷头稳焰器为帽状结构,开口端与所述煤气芯管连通,封闭端设有凹型帽沿,帽沿与配风盘之间设有一圈环孔。本实用新型的配风盘可以将空气分三级,一次空气形成高速射流打散煤气;二次空气形成高速贴壁旋流平展火焰;三次风起冷却导管和修整火焰形状的作用。在稳焰头凹型帽沿的导流作用下形成混合气旋流,确保了炉膛温度的均匀性。结构简单紧凑,便于加工装配,使用和系统维护改造简便。
