一种用于水利、电力、冶金、建材、市政等行业管道系统中连通、截断介质的钢制特大口径金属硬密封蝶阀,其阀轴在阀体内,蝶板通过阀轴与阀体连接,阀体采用钢板框架式结构,并在框架上设置有加强筋增强阀体刚性,阀体密封圈为一斜切锥台截面为椭圆,阀体密封圈的密封面与密封点处运动轨迹切线成角度,蝶板密封圈截面为圆,通过控制角度使阀体密封圈达到密封要求。

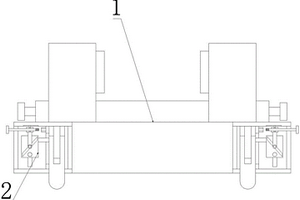

本实用新型涉及冶金设备机加工技术领域,且公开了一种钻床夹具,包括夹具装置,夹具装置外表面一侧设置有固定装置,固定装置包括装置箱,装置箱内壁设置有装置管,装置管内设置有插杆,装置箱外表面一侧设置有活动杆,活动杆一端设置有活动板,活动板外表面一侧设置有拨动杆,拨动杆一端设置有辅助板,辅助板外表面一侧设置有连接杆,装置管外表面一侧设置有螺纹管。该实用新型,通过设置在固定装置内的活动杆,当活动杆运动时,活动杆带动活动板和拨动杆运动,从而使得辅助板带动连接杆和插杆向下运动,当插杆与钻床插接时,使得夹具装置与钻床连接,当取下时,反向向外拉动活动杆,使得插杆与钻床脱接,从而实现了对于该装置便于拆装的效果。
本实用新型属于冶金钢渣热焖处理技术领域,涉及一种带有吊耳的热焖盖,热焖盖盖体顶部安装有两组吊耳,每组吊耳由一个上销轴、两个下销轴、两片吊臂及若干加强筋板组成,两片吊臂的上端通过上销轴连接,下端分别通过下销轴安装在热焖盖盖体的顶部,两片吊臂的下部均设有加强筋板,热焖盖盖体内部中间位置固定有喷淋水管,喷嘴均匀分布在喷淋水管的两侧,通过吊车司机一人即可进行热焖盖的吊放,不需要借助地面人工进行辅助挂钩,缩短行车吊放热焖盖的作业时间,提高车间内作业效率,减轻工人劳动强度,减少工人与高温环境接触的几率,为安全生产创造条件。
本实用新型提供连铸机用浇铸平台,涉及冶金设备技术领域,以解决现有的浇铸平台在使用的时候,在连铸机使用浇铸平台,熔化的钢水接触到箱体的内壁,容易粘连在内壁上,温度比较低的话容易形成结块,结块掉落在钢水内,降低了钢板成型的良品率的问题,包括主体,支架,导向槽和顶板;所述支架的内侧设有滑槽,且支架的顶部与主体的底部相连接;所述导向槽为矩形结构,且导向槽设在主体的底部;所述顶板的顶部安装有插板,且顶板设在主体的顶部。在使用连铸机进行浇铸的时候,在浇筑平台上通过使用主体内的内板引起的振动,防止钢水粘连在内壁上,主体内部两侧的内板的互相移动,可以防止钢水粘连在内壁上,也可以对钢水起到一定的搅拌作用。
本实用新型提供了一种利用烧结机余热的蒸汽发动机,属于冶金设备技术领域。它解决了现有烧结系统余热利用率较低等技术问题。一种利用烧结机余热的蒸汽发动机,烧结系统包括载料台和位于载料台上方的点火室,载料台的下方设置有一导热炉,导热炉连接一个为蒸汽发动机提供给热能的煮炉,导热炉内填注有导热油;本蒸汽机发动机包括缸体、主活塞、连杆和曲轴,缸体内具有相通的挥发腔、缓冲腔和活塞腔,主活塞滑动连接在活塞腔内,连杆的两端分别铰接主活塞和曲轴的曲部,活塞腔与挥发腔之间通过一回流孔相通,主活塞能够遮闭回流孔贯穿活塞腔内壁的开口。本实用新型具有烧结余热利用率高等优点。

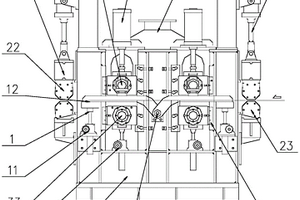

本实用新型涉及冶金复合轧制技术领域,提供了一种表面毛化装置,包括:本体机架、至少一对工作辊、至少一对第一工作缸和至少一对第一升降机;一对工作辊包括上下布置的上辊和下辊;上辊的两端分别与第一工作缸的动作端相连;下辊的两端分别与第一升降机的动作端相连;以使第一工作缸和第一升降机带动上辊和下辊相向运动或背向运动;第一工作缸的连接端及第一升降机的连接端分别与本体机架相连。本实用新型提供的一种表面毛化装置,通过将第一工作缸的连接端和第一升降机的连接端分别固定在本体机架上,以及通过第一工作缸的动作端带动上辊运动,通过第一升降机的动作端带动下辊运动,使得上辊和下辊共同作用完成对钢带的表面毛化处理。

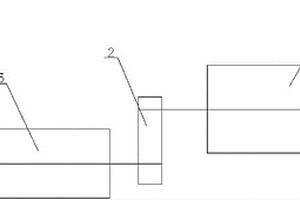

本实用新型适用于冶金行业技术领域,提供了一种利用汽动鼓风机组发电的系统,包括:汽动鼓风机组、轴联装置和发电机;所述汽动鼓风机组的汽轮机与所述发电机通过所述轴联装置连接。通过在汽动鼓风机组的汽轮机另一端利用联轴装置与发电机连接,当高炉空气流量需求减小时,鼓风机负荷减小,发电机发电量增加,汽轮机蒸汽流量不变,高炉煤气锅炉蒸发量不变,可以减少1台汽轮机,减少机组占地面积,减少汽轮机的配套设施,节约投资,实现了调节系统的简化。

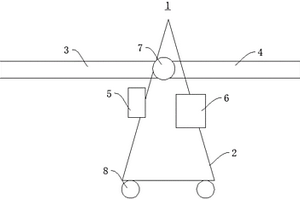

本实用新型公开了一种上料台架坯料信号检测装置,属于冶金技术领域。所述上料台架坯料信号监测装置包括支撑机构、光电发射管、连接部件、指示机构及光电接收管;支撑机构设置在输送辊道外侧;支撑机构的高度高于输送辊道;光电发射管通过连接部件设置在支撑机构上端;光电接收管设置在台架下端;光电发射管与所述光电接收管倾斜对射;光电接收管接收光电发射管射出的红外线;光电接收管与指示机构连接,将信号传递给指示机构。本实用新型上料台架坯料信号监测装置检测坯料到位准确率达到100%。
本实用新型涉及浆式物料分离装置中的主要部件,一种波浪形高开孔率振动筛网,它具有筛基板,筛基板上密布有筛孔,其特征是:所述筛基板横截面为连续三角形波浪结构;本实用新型大幅度提高了筛网的开孔率,从而提高了筛分效率,且筛孔不易堵塞,使用寿命长,广泛用于冶金、开采选矿、建材、化工等行业物料筛分。

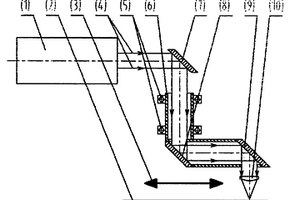

一种用于激光拼焊设备的摆动激光头,适用于在冶金、造船、汽车等国民经济支柱产业中将比较小的金属板材焊接成比较大的板材或者将比较短的金属板材或带材焊接成比较长的板材或带材,主要优点是结构简单,性能稳定可靠,并能获得良好的激光切割和焊接质量,同时降低了设备的成本。摆动激光头的主要措施是利用两个轴承将激光头停留在以轴承中心为圆心、以焦点到轴承中心的距离为半径的弧线上的任意点上;工程中可以设置三个停留点即0°点、+X°点和-X°点,让这三个停留点作为光头加工点,这样就形成了能在实际工程上使用的用于激光拼焊设备的摆动激光头。

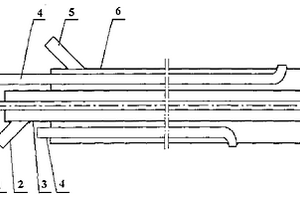

本实用新型涉及一种多点烟气取样器,属取样装置领域。本实用新型由中心取样管①、进水管②、内管③、外围取样管④、出水管⑤和循环水外套管⑥组成。中心取样管插在内管里,内管上设有进水管,内管安装在循环水外套管中,循环水外套管上设有出水管,内管的外端和循环水外套管两端均用钢板封闭,外围取样管固定在循环水外套管中,各取样管长度不等,利用循环水来冷却所采集的高温烟气。本实用新型结构简单,制作方便。多点取样使得所抽取的气体更有代表性,使气体成分分析更具有真实可靠性。本实用新型适用于冶金、机械、建筑等行业的炼钢转炉、轧钢加热炉、熔炼炉、烘烤炉等高温炉窑的烟气或其他高温气体的取样。
本实用新型是用于机械设备中的一种高效助管式机油冷却器,它是在现有的螺纹管式冷却器结构上改进而成,特别是在其螺纹冷却管的螺纹上开制了若干个径向凹槽,从而强化传热效果,增加对流换热系数,提高换热效果,本实用新型主要应用于柴油机、发电机、空压机、轧机等大型机械及船舶、电力、冶金等行业冷却润滑和液压油之用。

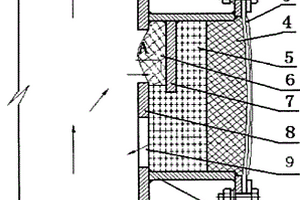

本实用新型涉及一种疏导式防尘型织物膨胀节,是一种介质向上或倾斜向上的管道上使用的膨胀节。通过压板、螺栓固定柔性蒙皮,采用双向导流筒结构,有一个导流筒固定在金属框架上,另一个为带孔导流筒固定在端管上,带孔导流筒上有落尘孔,在框架内有钉耙固定的外隔热层、内隔热层和防尘袋。管道停风时,膨胀节内的粉尘受自身重力作用自由坠落,从落尘孔疏排掉,避免了粉尘堆积,提高了膨胀节使用寿命。本实用新型具有结构科学、制作简单、成本低,安装方便、环保、使用寿命长和经济效益好等优点,可广泛用于建材、电力和冶金等行业。
本实用新型是用于换热器中的一种高效强化扰流波纹散热片,它是对普通平板散热片和波纹散热片的改进,它具有基片,该基片呈波纹状,且在基片上开有若干管孔,其特征是:在基片上还开有若干扰流孔,本实用新型中的基片呈波纹状,具有强化换热面积和对流体扰流的作用;在基片上开有若干扰流孔,使散热片两边的流体互通,具有防止介质温度不均匀的作用,同时扰流孔能阻挡流体流向冷却管,对流体有扰流的作用,从而提高了传热系数。主要应用于石油化工、船舶、冶金、舰艇、电力等行业高性能要求的液体换热器、气体换热器。
本申请涉及桥式起重设备技术领域,特别涉及一种用于桥式起重设备夹具电缆的固定保护装置,包括固定基座、上卡管及下卡管。所述上卡管、下卡管及固定基座通过固定件固定在一起。本申请提供的用于桥式起重设备夹具电缆的固定保护装置,能够解决夹具电缆容易破皮打火的问题,延长了夹具电缆的使用寿命。还能缩短维护工人维修固定保护装置的时间,提高了冶金生产车间的生产效率。

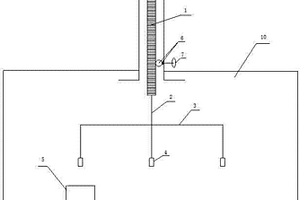

本实用新型公开了钢铁冶金设备领域的一种可连续取样的真空感应炉取样器,以解决目前取样器只有一个取样筒,无法连续取样分析的问题,它包括提升杆和提升杆下方通过竖直连杆与其相连的取样筒,取样筒通过提升杆的升降在密封的真空感应炉中取样,所述取样筒在同一水平面至少布置2个,并通过水平连杆与提升杆下部的竖直连杆相连,通过提升杆的自转带动水平连杆末端的取样筒以提升杆为轴心转动,并随提升杆的升降实现各个取样筒依次取样。本实用新型可以在冶炼过程中通过旋转和升降提升杆实现在不破坏真空的情况下连续取样,便于研究冶炼过程中钢水成分及钢渣平衡反应随真空度变化、温度变化、合金及渣料加入前后的变化。
本实用新型涉及冶金选矿设备,是一种张紧螺栓螺母防脱高频振动筛,它具有机架,机架中安装有筛上收集斗和筛下收集斗,机架顶部两侧设计有倾斜布置的导轨,两导轨上安装有振动筛,振动筛上装有振动器,在机架上位于导轨高端一侧安装有给矿器,所述振动筛具有外框架置于两侧导轨上,外框架中装有内框架,内框架上装有筛网,内、外框架通过张紧螺栓装成一体,其特征是:所述张紧螺栓外端加长,在加长段车有螺母防脱沟槽,该沟槽的宽度大于锁紧螺母厚度;本实用新型解决了现有高频振动筛中的张紧螺栓上的螺母容易脱落,不能及时发现预警,影响振动筛的正常工作的问题,主要用于选矿流程中的分选加工。
本实用新型公开的一种新型复合材质叶轮装置,由中心筒(1)、叶轮片(2)、复合耐磨金属(3)所组成,中心筒(1)位于该装置的中央,叶轮片(2)通过螺旋方式与中心筒(1)连接,复合耐磨金属(3)均匀浇铸在中心筒(1)、叶轮片(2)的表面。它是具有设计科学合理、使用寿命长、结构简单、耐高温、高硬度、耐磨性强等特点的一种新型复合材质叶轮装置,广泛适用于化工、建材、矿山、电力、冶金、粮食等行业的输送作业,是替代当前常规螺旋运输叶轮的理想产品。

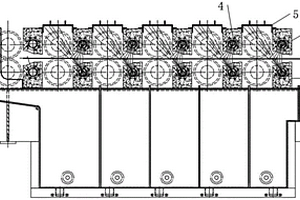

本实用新型涉及冶金设备技术领域,尤其涉及一种新型防窜液多级清洗槽。新型防窜液多级清洗槽包括钢衬胶槽体、喷管、盖板、锁紧组件,钢衬胶槽体的内部设有多组等距分布的清洗槽,钢衬胶槽体的顶部安装有多组相对设置的上喷射梁和下喷射梁,钢衬胶槽体的侧壁上安装有密封门,多组喷管分别安装在上喷射梁和下喷射梁相对的表面上,多组盖板分别安装在相邻两组上喷射梁之间,锁紧组件安装在盖板和上喷射梁之间。本实用新型提供的新型防窜液多级清洗槽具有在每级清洗槽顶部都安装盖板,盖板与喷射梁之间的间隙小,能挡住下喷管上喷的的清洗水,防止每级清洗槽之间窜水而造成水资源浪费的优点。
本实用新型涉及钢铁冶金热处理装置领域,旨在解决现有工件在真空炉内热处理时,抽真空速度慢,耗时长,真空度也不高的问题,提供真空热处理装置,包括炉体,由耐热砖组成,炉体围成炉膛;炉壳,包覆于炉体的外周;电热元件,设置于炉膛的内侧壁;真空抽取机构,包括耐热钢管、多个抽取管道和真空泵;耐热钢管密布于炉膛的侧壁,耐热钢管的周壁贯穿设置有多个真空抽取孔;多个抽取管道分别贯穿设置于炉体且间隔分布,真空泵位于炉壳的外侧,耐热钢管与真空泵之间通过抽取管道连通。通过密布的耐热钢管从炉膛的各个方向同时抽取,显著提高抽真空的速度,以提高生产效率,具有很好的热处理效果。
本实用新型公开了一种检测在线板坯表面缺陷的红外热成像系统,属于钢铁冶金连铸工艺领域,该红外热成像系统包括:红外热成像装置、图像采集卡及处理器;红外热成像装置位于热态板坯出连铸扇形段后,且在火切机之前,用于采集板坯表面温度图像;红外热成像装置的板坯表面温度图像信号输出端与图像采集卡的图像信号输入端连接;图像采集卡的图像信号输出端与处理器的图像信号输入端连接。本实用新型采用红外热成像装置采集板坯表面温度,可以显示裂纹缺陷,进行实时在线检测,能够克服铸坯表面氧化铁皮覆盖的影响,缺陷识别更准确、直观。
本申请提供一种移动式手动清渣上料装置,属于冶金渣处理领域。其包括移动支架;上料滑板的一端铰接于移动支架的上部上,并可相对移动支架进行转动升降;上料斗的一端连接于上料滑板的铰接端处,且与上料滑板分别处于移动支架的相对两侧外,上料滑板与上料斗传动连接,用于带动上料斗相对于移动支架进行转动升降;第一阻位器安装于移动支架的一外侧壁上,且处于靠近上料滑板的下方,用于对上料滑板的升降进行限位;第二阻位器安装于移动支架的另一相对外侧壁上,且处于靠近上料斗的下方,用于对上料斗的升降进行限位。该装置能够在不影响生产线连续运转的情况下,能够连续处理漏渣并上料,确保生产连续运行。
本实用新型涉及冶金技术领域,特别涉及一种自动伸缩防堵雾化喷枪,包括:喷枪筒体、活塞、导管、弹性组件、限位环、喷嘴及保护盖。导管穿过喷枪筒体的第一端部并延伸至喷枪筒体的内部,喷枪筒体的第二端部连接保护盖。活塞及限位环设置在喷枪本体内,导管依次穿过活塞及限位环,活塞固定在所述导管上,限位环固定在喷枪本体内侧。活塞与喷枪本体第一端部之间的导管开设有出液孔;弹性组件设置在活塞圈与所述限位环之间;导管设置在喷枪筒体内侧的一端与喷嘴连接,喷嘴与保护盖连接。本实用新型提供的自动伸缩防堵雾化喷枪,确保喷嘴不受炼铁产生的浮渣及一氧化碳等腐蚀气体的堵塞和影响,以保证喷枪对烟气净化系统的有效工作。
本实用新型涉及冶金技术领域,尤其是一种节能保温的电解槽,包括槽体,槽体的两侧下方均固定连接有两个导向柱,每个导向柱的一侧均放置有第一保温板,每个第一保温板上位于每个导向柱的一侧均固定连接有第一连接管,每个第一连接管均套接在导向柱上,每个第一保温板上靠近槽体的一侧均固定连接有第一保温垫,每个第一保温垫上均开设有若干个凹槽,两个第一保温板上靠近第一保温板的一侧均开设有滑槽,两个滑槽之间滑动连接有第二保温板,第二保温板的两侧均固定连接有凸起,每个凸起均滑动连接在滑槽内,第二保温板靠近槽体的一侧固定连接有第二保温垫。本实用新型结构简单,值得推广。
本实用新型的名称为智能静止式软进相器。属于进相器技术领域。主要是解决现有进相器未设有延时电路,因而在投入进相时,存在对进相器、电机及机械设备有二次冲击外,直接影响电机及机械设备的使用寿命的问题。它的主要特征是:包括一次控制电路和二次控制电路,一次控制电路的交-直-交逆变器的三个输出端分别经进相切换接触器、霍尔传感器与主电机的相应的转子回路串接,在进相/退相电路中(KM1)上并联时间继电器。本实用新型具有可避免进相器自身和电机及机械设备的二次冲击、使用寿命长、补偿效果好的特点,因此智能静止式软进相器是目前最先进的一种绕线式电机无功就地补偿设备。可广泛适用于水泥、化工、钢铁、冶金、矿山、造纸、制药等行业大中型绕线式异步电机的就地补偿。
