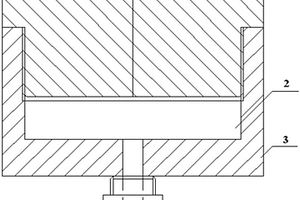

本实用新型属于冶金水力学模型技术领域,公开了一种水力学模型用可变透气孔型钢包透气砖,包括:透气元件、外壳以及进气嘴;所述外壳呈槽形;所述透气元件嵌于所述外壳内,覆盖所述外壳顶部;所述透气元件底部与所述外壳形成空腔;所述透气元件设置透气孔,连通所述空腔与外界大气;所述进气嘴置于所述外壳底部,与所述空腔连通。本实用新型通过透气元件模拟各类透气砖的透气方式,从而满足水力学模型试验的要求,同时大大简化了试验操作,降低了使用成本。
本实用新型涉及一种耐高温型织物膨胀节,通过压板、螺栓把柔性蒙皮固定在金属框架上,框架内有隔热层和内衬筒,在端管两侧焊有盲法兰,内壁焊接有模板和丫钉,丫钉上有保护套,在盲法兰、端管、模板及带保护套的丫钉上浇注有耐高温浇注层,两侧耐高温浇注层间有可压缩隔热袋。本实用新型采用在丫钉上套塑料管保护套的简单方式来吸收丫钉、端管、模板和耐高温浇注料因热膨胀系数不同引起的热变形,避免在耐高温浇注层上出现裂纹和脱落。本实用新型结构简单,制作方便,用材来源广,能承受1300℃高温的冲击,使用寿命长,适合在建材、电力、冶金和化工等行业的高温管道中应用。
本实用新型涉及一种用于钢铁冶金行业中方矩形坯连铸机铸坯导向装置,具体是一种具有斜面调节功能的铸坯导向装置。本实用新型利用螺栓顶杆对导向辊机架的作用,使得导向辊能沿斜面移动,从而导向辊可以方便地调整至与铸坯外弧相切的位置,减少了设备的现场维护,提高经济效益,满足了生产的需要。
提供一种带有分离装置的空冷器,应用于石油、化工、冶金、电力等行业,完成热介质采用空气冷凝或冷却的设备,主要由翅片管、侧梁、用于介质进出的通道进口管箱和出口管箱、上下横梁及支撑构架、风机、百叶窗组成其特征是在出口管箱中制造有分离装置,这种分离装置可以是波形板并排组成,也可以是多层丝网组成,分离装置可以用金属制造,也可以用非金属制造。管箱下侧可设置降液板和分离堰板,降液板由带孔的平板制成,分离堰板由平板制成,可以一块或多块,分离堰板和降液板可以沿管箱长度全长设置,也可以断续设置。工艺介质在空冷器中得到冷凝和冷却后,介质有气相和液相两相存在,介质流经分离装置时,使其气液分离,液体流经分离堰板和降液板时进一步分离,然后分别由气相出口和液相出口流出。
一种带弹性涨套的球笼联轴器,主要用于工程、纺织化纤、冶金、石油等动力传递。内圈、带锥内圈与对应轴伸配合联接,其间装有橡胶垫,外圈设置在内圈外向,内、外圈上有多条沿圆周等距离分布的直沟道,内、外圈之间装有钢球,钢球安装在保持架窗口内,保持架嵌在内、外圈之间,通过装在其间钢球传递转矩,油封通过压盖压装在保持架外侧,外圈为整体结构,内圈与带锥内圈为分离式,带锥内圈带有锥孔,内嵌入锥形锁紧涨套,锁紧涨套与带锥内圈之间用带有防松止动垫圈联接件连接。本实用新型等速传递、高速传递、运转平稳、承载能力大、结构紧凑、安装拆卸方便、装配效率高,且制作成本低,可靠性高,不受安装空间小条件限制,应用领域广泛。
本实用新型公开了一种加热炉炉顶可塑料捣打用压模装置,属于冶金炉施工技术领域。加热炉炉顶可塑料捣打用压模装置主模由长条形的主模板和固定连接于其上表面的吊挂框组成,主模板的宽度等于待施工加热炉炉顶的两排锚固砖之间的距离;辅模是两头倒45度斜角的长方形木板,其长度等于待施工加热炉炉顶的两排锚固砖之间的距离,其宽度等于锚固砖的厚度。在主模板的边沿设置有向上的边框。配件是木方和木楔,木方的长度与待施工加热炉炉顶结构相配套。每个主模板配1±0.2M长吊挂木方2根,0.4±0.1M长的支撑木方4根,木楔6-10个。本实用新型设计合理,结构简单,实施容易,节约大量的施工成本,且能极大地提高施工质量。
本实用新型公开了一种用于Combo‑PON光器件的装置及系统,属于光通讯技术领域,包括壳体,壳体包括调节环配合孔、第一黑胶支撑孔、第二黑胶支撑孔、焊接孔、焊接插针孔和中空部;于中空部内设置有可供放置第一膜片的第一放置区、第二膜片的第二放置区、第三膜片的第三放置区、第四膜片的第四放置区、第五膜片的第五放置区、第六膜片的第六放置区和准直透镜的第七放置区;波长为1577nm的发射光可依次经焊接插针孔、第一膜片、第四膜片、准直透镜后,再经第四膜片射入调节环配合孔;波长为1490nm的发射光可依次经焊接插针孔、第一膜片、第四膜片、准直透镜后,再经第四膜片射入焊接孔。本实用新型达到减小体积,提高光学集成度,降低粉末冶金加工成本的技术效果。
一种新型移动式气动助力举升机,将顶压式平衡气缸和升降臂铰链连接,利用气缸伸缩产生升降动力,采用了3个承载轮和2个辅助轮保持设备稳定,其中2个辅助轮可以收起来减少摩擦,利用气动蓄能装置,驱动顶压式平衡气缸工作,当举升工作处于平衡时,设备不消耗气能,而且在平衡状态下设备移动时会对搬运的货物产生震动有缓冲作用,节能保证了设备在脱离气源的情况下的多次工作。采用结构件的空腔做蓄能,节省了设备的空间和零件数量,配合双联顶压式平衡气缸设计即保证了产品的强度又保证了设备长时间脱离气源工作。本实用新型适用于机械、化工、冶金、航空、军工等行业的危险品及户外维修搬运要求,同时具有节能、绿色、环保和防爆等特点。

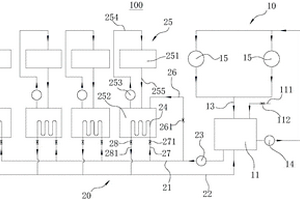

本实用新型提供了一种水冷辊热量利用装置及退火炉系统,属于冶金领域。水冷辊热量利用装置包括:水冷辊冷却系统和脱脂循环系统。水冷辊冷却系统包括水箱、第一出液管、第一回液管、第一泵送装置和至少一个水冷辊,水箱、第一出液管、水冷辊和第一回液管形成第一回路,第一泵送装置设于第一出液管上。脱脂循环系统包括第二出液管、第二回液管、第二泵送装置、至少一个换热管以及至少一个脱脂装置,水箱、第二出液管、换热管和第二回液管形成第二回路,第二泵送装置设于第二出液管上。这种装置可对流经水冷辊后的热水中的热能进行充分利用,节能环保,能够带来巨大的经济效益。
本实用新型涉及起动机技术领域,尤其是一种起动机新型太阳轮结构,包括电枢轴、太阳轮,所述电枢轴上设有电枢线圈,所述电枢轴上设有转动套,所述电枢轴靠近转动套一侧末端表面沿周向设有电枢轴直花键,所述太阳轮内表面开有与电枢轴直花键相适配的内花键,所述太阳轮通过内花键与电枢轴直花键配合安装在电枢轴上,所述太阳轮为粉末冶金件。本实用新型具有结构简单、通用性强的优点。

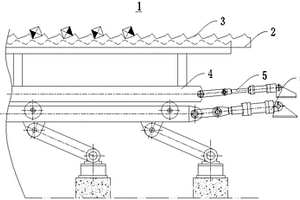

本申请提供一种步进冷床,属于冶金领域。其包括冷床本体,冷床本体上安装有固定齿;输送机构,沿冷床本体的一侧设置,且输送机构上安装有移动齿;行走驱动机构,处于输送机构的一端,且与输送机构传动连接,用于驱动输送机构沿冷床本体的轴向往复移动;升降驱动机构,与行走驱动机构处于输送机构的同一端,且与输送机构传动连接,用于驱动输送机构相对冷床本体升降以使移动齿在竖向上穿过固定齿。该装置采用平行四连杆结构,此结构占地面积小,易损件少,加工制作、设备安装、使用一级维护方便,升降时水平方向移动距离短,升降液压缸行程短,并且造价较低,能够有效提高设备稳定性及使用寿命。
本实用新型公开了一种反射式可调反射角喷嘴,涉及冶金技术领域,该反射式可调反射角喷嘴包括:喷嘴主体、O形密封圈、偏心垫片、六角螺盖以及反射头;所述喷嘴主体的中间区域垂直贯穿设置有流道,所述喷嘴主体的下端设置有于所述流道连通的偏心空腔,所述喷嘴主体内位于所述偏心空腔的上方还开设有圆环形沟槽,所述圆环形沟槽内设置有所述形密封圈,所述六角螺盖通过螺纹螺接在所述喷嘴主体的下端,且将所述O形密封圈、反射头以及偏心垫片固定在所述偏心空腔内。本实用新型结构新颖、构造简单、实用性强,从而保证质量、降低成本,有显著的经济效益和广泛的应用前景。
本实用新型公开了新型硫磺回收冷却器涉及一种应用于石油、化工、冶金、电力等行业,包括管程和壳体,所述管程位于壳体内部,且管程与壳体内壁之间连接有多组缓冲机构,所述缓冲机构包括弹片一、弹片二和连接杆,弹片一共有六个,六个弹片一等角度固定在壳体的内壁上,弹片二共有六个,本实用新型在进行使用时,壳体内走水对管程进行降温操作,由于管程内不断地通气,会使得管程发生晃动,通过弹片一和弹片二的回弹力可以减少装置产生的振动,提升了装置的稳定性,并且弹片一与壳体内壁之间连接有弹簧,弹片二与管程之间连接有弹簧,在弹簧的回弹力下,对管程产生的振动进行了二次吸收,进一步提升了装置的稳定性。
用于冶金工业冷轧带钢卧式连续退火炉入口密封装置,由设置在退火炉入口处的双层密封机构构成,第一层是在近炉口处设置的上下翻板,两翻板末端相互呈“大于号”形状抵在带钢表面,首端分别与上下壳体活动连接;第二层是在翻板后部设置的闸门机构及支撑炉辊;所述闸门机构包括闸门框和可升降闸门,所述闸门与支撑炉辊分设在带钢的上下相对位置;本实用新型由于设置了双层密封机构,密封效果好,炉内的N2+H2保护气体消耗显著降低,结构简单实用,造价低廉,便于更换维修。
本实用新型公开了一种钢水镍含量调节专用溜槽,属于钢铁冶金技术领域。所述钢水镍含量调节专用溜槽包括溜槽本体、挂靠装置及支撑装置;溜槽本体上端通过挂靠装置与维护工位护栏连接;挂靠装置可以使溜槽本体在所述维护工位护栏上移动;溜槽本体下端通过支撑装置设置在钢水罐边缘。本实用新型钢水镍含量调节专用溜槽减轻了工人的劳动强度并减少安全风险。
水泥生产线上带有监控装置的高温炉,它包括高温炉本体(1),它还有监控装置,监控装置包括耐高温摄像头(2)、轨道进退装置(3)和带电子温度计的摄像防护罩(4),高温炉本体(1)的墙体上开摄像窥视孔,摄像窥视孔内设置有自动挡门(5),耐高温摄像头(2)安装在摄像防护罩(4)内,摄像防护罩(4)安装在轨道进退装置(3)上;本装置保护了高温摄像头的镜头,避免了因高温而造成的镜头损坏,设备可将摄像探头直接伸入炉内观察工艺状态、物料融化和火焰形状等状况,可广泛应用于冶金、电力、建材、化工等行业的加热炉、熔化炉、烧结炉等工业高温设备上,便于实现集中调试及生产过程中的自动化。
一种复合密封式球笼联轴器,包括输入端法兰外套、与输出端花键轴联接的内套、保持架、装于保持架上的钢球,还包括设置于输入端法兰外套与输出端花键轴之间的密封罩组件、用于压紧密封罩组件两端的卡箍组件,密封罩组件包括由内向外依次设置的密封罩、防尘罩、防护套。密封罩能够保证内部油脂不泄露;密封罩外侧装有防尘罩,能够防水、防尘,抵御外界杂质;防尘罩上装有防护套,能够保护密封受到外界磕碰损伤;防护套通过三耳无极卡箍进行紧固。本实用新型提高了密封的环境适应性和可靠性,同时维护方便,可广泛用作冶金、石油机械、特种车辆用球笼联轴器的密封。
本实用新型公开了一体式不锈钢—碳钢复合管,主要解决了现有技术中的内衬管、粘接管、压合管的基层与复层之间的连接不牢固,易分层,且性能欠佳等问题。该一体式不锈钢—碳钢复合管包括四层结构,其由内至外依次为不锈钢层、不锈钢—碳钢混合层、碳钢层、涂覆层,其中,所述不锈钢—碳钢混合层由不锈钢与碳钢通过冶金熔炼为一体结构,且不锈钢层与不锈钢—碳钢混合层、碳钢层与不锈钢—碳钢混合层均为一体结构;所述不锈钢层与碳钢层的厚度之比为1∶10;在该一体式不锈钢—碳钢复合管端头还设有坡口,且该坡口的角度为30°至35°。本实用新型结构简单、价格低廉、性能优良,因此,适合推广应用。
本实用新型提供一种耐磨耐腐蚀碳化硅重型渣浆泵,包括泵体、泵盖、泵轴、叶轮、机封、轴承组件、托架和电机,泵体由前泵壳和后泵壳盖合,并沿盖合处周向固定连接而成,前泵壳和后泵壳为金属材质,泵体内固定设置一体成型的树脂/碳化硅内衬,泵盖上固定设置树脂/碳化硅衬板。本实用新型的耐磨耐腐蚀碳化硅重型渣浆泵,制作简便,制造成本低;金属壳体粘结镶嵌树脂/碳化硅内衬和树脂/碳化硅衬板的方案,实现了金属材料和输送介质零接触,既发挥了树脂/碳化硅内衬和树脂/碳化硅衬板的耐磨及耐腐蚀性,又保证了耐磨耐腐蚀碳化硅重型渣浆泵的整体强度和稳定性,适合矿山、电厂、疏浚、冶金、化工、建材等领域的介质输送。
本实用新型公开了一种智能温度控制器,包括温度控制器本体和安装座,温度控制器本体套装在安装座上且通过安装座固定在待测管道上,温度控制器本体上设置有两个分别用于上限和下限超限的指示LED指示灯;温度控制器本体采用霍斯曼防水接头,温度控制器本体与待测介质接触材料为不锈钢304;所述安装座焊接在管道上;所述温度控制器本体的量程为0~100℃;本实用新型提供一种智能温度控制器,结构新颖;本实用新型温度控制器通过安装座安装在管道上保证了产品的高精度和可靠性;仪表可广泛应用于冶金、石油、化工、机械、粮食、医药等行业的气、液压待测介质中,对常温和低温待测介质进行测量。
本实用新型公开一种翅片管端部外壁除锈设备,由电磨、活柄百叶轮磨头、调节器、定位器、弹簧、鱼尾螺杆组成,其特点是通过定位器插入翅片管内壁进行定位支撑,延管外壁旋转工作,对翅片管端部外壁均匀除锈。避免除锈过程损伤翅片,除锈无死角,具有除锈成型美观、工作效率高、设备结构简单、加工容易、操作方便等优点。本实用新型一种翅片管端部外壁除锈设备主要应用于石油、化工、冶金、电力等行业的冷换设备用翅片管。
一种用于冶金行业可燃性排放气的立式直管防风式放散烟囱点火装置,安装在放散烟囱煤气烧嘴的外侧面上,其与伴烧点火嘴配套使用,点火装置有1~3套,每套中均设有1个高能点火发生器、防风管和伸入防风管内的立式直管燃烧器、铠装热电偶、点火喷嘴、半导体高能点火嘴。本实用新型具有防风、防雨、不受天气环境影响,可使用粗制焦炉煤气、混合煤气,点火安全、可靠、实现程序控制,维护安全、方便,具有明显的安全、节能等优点。
制动装置装在输入轴上的“三合一”减速机,是一种减速机械,特别是用于起重机械的减速机。该机由箱盖、输入轴、箱体、垫片、制动装置、联轴器总成、接圈、非制动电机组成。该机将制动装置装在输入轴上,输入轴以联轴器与非制动电机联接,组成新型“三合一”减速机。结构合理、可靠,方便维修、更换。广泛用于起重、林业、冶金、矿山、港口、铁路等行业。

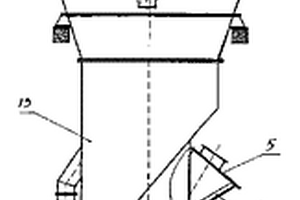

本实用新型是用于粉状物料的分级设备的一种高效选粉机,它具有壳体,壳体内安装有动态选粉机构,壳体的上方装有驱动动态选粉机构的动力装置,且在壳体的顶端开有成品出口,壳体的下方接装有上升风管和粗粉灰斗及粗粉下料管,在上升风管的下部侧壁上设置有磨尾风口和配风口,特别是:进料斗设置在上升风管上段的侧壁上,并在上升风管的下端增设粗粉回料口;本实用新型解决了现有选粉机进粉方式不合理导致壳体和导风叶片磨损速度快,物料和气流混合时间短,料气混合不均,物料在转子和导风叶片选粉区分布不均,选粉效率低的问题;本实用新型可广泛用于建材、化工、冶金、煤炭等行业粉状物料的闭路系统中作分级设备。

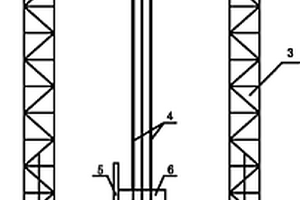

本实用新型涉及冶金工程施工技术领域,尤其涉及一种双液压式轧机机架吊装装置,包括有塔架,塔架安装在地面基础上,塔架顶部的箱梁上设有液压提升系统,液压提升系统连接有钢绞线,钢绞线下端连有吊具,吊具与轧机机架连接,所述液压提升系统包括两台规格相同的液压提升机,两台液压提升机接入同一控制系统,两台液压提升机分别连接有钢绞线。本实用新型使用两台液压提升缸,原液压与电气控制系统不变,起吊能力达到原提升机的两倍,完全满足现有大型宽厚板轧机机架吊装,不需另外购买价格昂贵、更高规格的液压提升系统,使用灵活,安全可靠、经济适用,有效节约施工成本和缩短施工工期。
本实用新型的名称为自消振式球笼式同步万向联轴器。属于球笼式同步万向联轴器技术领域。它主要是解决现有十字轴式联轴器已不能满足冶金加工业黑色金属的薄板、有色金属铝箔、铜箔超薄、超精加上的深入,运动传递的要求日益严格的问题。它的主要特征是:包括由外套、内套构成的球笼式同步万向联轴器;采用两套球笼式同步万向联轴器,分别设置在一中间花键轴的两端;两外套与中间花键轴之间均设有一个高弹性塔型密封罩。本实用新型具有可消除原动机与工作机之间的有害振动,并达到完全等速平稳传递运动的特点,主要用于黑色金属的薄板加工、热处理、表面处理线,有色金属铝箔、铜箔超簿、超精加工的机械联接装置的联轴器。
