全部
▼
热搜：
1013
0
本发明涉及一种双金属复合铸造浇注系统，包括第一浇注装置和第二浇注装置，所述第一浇注装置与铸型的下部相连，所述第二浇注装置与铸型的上部相连，所述铸型的下部与上部之间设置有溢流口。这样，在双金属复合铸造的过程中，先通过第一浇注装置浇注第一金属液，待第一金属液浇注到溢流口位置时，让多余的第一金属液排出铸型内腔，再将溢流口堵住，通过第二浇注装置将第二金属液浇注到铸型的上部，从而所述第一金属液与第二金属液在溢流口处形成冶金结合面，而第一金属液和第二金属液在浇注过程中互不干扰、不冲混，因此提高双金属复合铸件的质量。
825
0
本发明属新材料领域，涉及一种人造铁梨木及其制备方法。本发明解决了天然铁梨木材质各向异性、资源奇缺、价格昂贵等问题。本发明涉及的人造铁梨木按质量百分比由20%～80%的经混炼等工序获得的木塑复合粉末、10%～50%的木质粉末、3%～10%的陶瓷晶须、5%～20%的电解铜粉和0.1%～2%的调色剂经均匀混合、温压成形等工序制成，制品色泽可调，材质各向同性、自润滑性好，适合水润滑工况，既可替代天然铁梨木制备船舶尾轴承，又可替代铁/铜基粉末冶金含油滑动轴承材料制备食品、医疗、纺织等领域机电设备用滑动轴承，也可替代红木及牛骨制备高档汽车内饰件等。
785
0
本发明涉及到一种从高镁镍铁熔渣中回收金属镁的方法，属于冶金废弃物综合回收利用领域。该方法主要是以高温熔融态高镁镍铁渣为原料先将固体还原剂加入带有磁场的设备中；然后将含镁镍铁熔渣加入到设备中，抽真空至炉内压力为5‑500Pa；反应，得到单质镁。本发明工艺简单，能源、资源利用率高。在氧化剂配置合理以及磁场条件选择得当合理的情况下，可实现镁100％的回收。同时本发明所得尾渣中镁含量较低，可大量用于水泥生产工业。
628
0
本发明涉及矿物加工、湿法冶金领域，具体说是一种选择性浸出剂及复杂铜锌矿产资源的深度分离方法，其中分离方法包括将铜锌混合矿石进行破碎‑筛分‑磨矿，得到粒度适宜的铜锌矿粉；将所述铜锌矿粉在所述选择性浸出剂中浸出铜锌混合矿中的锌，同时在浸出过程中铜、铁极微量溶解，固液分离后可得到低锌高品位铜精矿和含锌浸出液；将含锌浸出液进行硫化沉淀，固液分离后可得到高品位闪锌矿。本发明使用的深度分离铜锌矿的方法对原矿要求低，矿石来源广泛，如浮选混合精矿、天然铜锌混合矿、其他方式富集得到的铜锌混合矿等，对矿石品位要求不严格，可对低品位矿产资源进行加工，提高资源利用率。
1096
0
本发明属于湿法冶金技术领域，具体涉及一种氧化锌与铜白烟尘混合浸出的方法。所述氧化锌与铜白烟尘混合浸出的方法，包括以下步骤：（1）将氧化锌与铜白烟尘混合后加酸浸液进行中性浸出，得到中浸液和中浸渣；（2）向中浸液加入铁粉，进行沉铜脱氯，过滤得到铜渣和沉铜脱氯后液；向中浸渣加废电解液、硫酸进行酸性浸出，得到酸浸渣和酸浸液；（3）在沉铜脱氯后液通入氧气进行氧压沉铁除砷，得到砷酸铁渣和沉铁除砷后液；沉铁除砷后液送除铁净化、电解、熔铸生产电锌；砷酸铁渣送火法固化处理。本发明可以处理低铜的白烟尘量高达50%。锌浸出率可达98%以上，铜浸出率可达95%以上，除砷效果可达99%。
815
0
本发明涉及到一种使用含铝吸附剂去除锂云母矿中性浸出液中氟的方法，隶属于稀有金属湿法冶金技术领域。本发明在10‑35℃下，调节锂云母浸出液的pH值至4.0‑9.5；加入适量含铝吸附剂，使含铝吸附剂浓度达到28‑32g/L，持续搅拌15‑45min；固液分离，可得负载氟的含铝吸附剂固体和脱氟锂云母浸出液；所述含铝吸附剂制备时严格控制pH值为5.8‑6.2。该方法制备的除氟剂可以有效的将锂云母矿浸出液中的氟含量降至达标，直接提升了碳酸锂产品的质量，并且成本低廉，具有可观的社会经济价值，同时，其再生简单，且再生产品性能远远优于现有产品。
804
0
一种高硅钢薄带材的粉末挤压制造方法，采用还原Fe粉和50～70％的高纯硅铁粉为原料，形成Fe‑4.5～6.7％Si混合粉。模压成方形坯，再加热到950～1050℃实现Fe相奥氏体化，用挤压比为8～16的变形量热挤压成板坯。然后将挤压板坯在1060～1160℃温度范围进行真空或还原气氛保护烧结，使Fe粉颗粒实现冶金结合，而Si与Fe实现部分合金化，形成致密的、具有塑性变形能力贫Si的α‑Fe晶粒和脆性高Si相的多相组织高硅钢坯料，再通过多次冷轧、低温扩散烧结后，在1270～1320℃温度真空或还原气氛保护烧结，获得含4.5～6.7％Si的0.1～0.5mm厚，密度≥7.39g/cm3的高硅钢带材。
1118
0

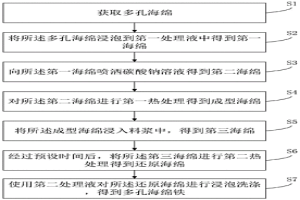

本发明涉及一种多孔海绵铁的制备方法和系统，涉及冶金领域。包括以下步骤：S1：获取多孔海绵；S2：将所述多孔海绵浸泡到第一处理液中得到第一海绵；S3：向所述第一海绵喷洒碳酸钠溶液得到第二海绵；S4：对所述第二海绵进行第一热处理得到成型海绵；S5：将所述成型海绵浸入料浆中，得到第三海绵；S6：经过预设时间后，将所述第三海绵进行第二热处理得到还原海绵；S7：使用第二处理液对所述还原海绵进行浸泡洗涤，得到多孔海绵铁。本方案解决了如何增加催化剂载体表面积的技术问题，适用于催化剂载体的制备。
908
0
本发明涉及一种含锰‑氧化合物在生产矿物棉中应用；属于冶金固体废弃物综合回收利用领域。本发明一种含锰氧化物在生产矿物棉中应用；以镍铁渣为原料；以含锰氧化物作为过程控制剂，将过程控制剂加入到镍铁渣中加热至熔融得熔体；或将过程控制剂与出渣口镍铁渣流混合得熔体，将熔体制得矿物棉；所述过程控制使得熔体在粘度区间为1～5Pa·s时，其温度跨度区间为50～115℃。本发明巧妙的利用方锰矿和镍铁冶炼废渣间的合理配比，明显的改善了镍铁冶炼废渣的物理和化学性能，使得镍铁冶炼废渣成为矿渣棉生产的优质原料，解决了镍铁废渣不适宜生产矿渣棉的问题，所制得产品可广泛应用于建筑等领域，实现了废渣的资源化、经济性用途。
943
0

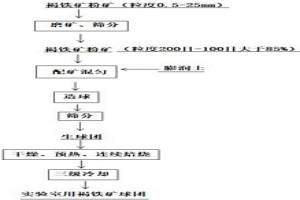

本发明涉及一种在实验室条件下获得褐铁矿球团的方法，属于冶金科研技术领域。褐铁矿粉按占总褐铁矿矿粉含量的99%以上，加入1%以下的膨润土混合均匀配矿并加水润湿得到总褐铁矿矿粉；制成生球团，得到直径为15～35mm的生球含量≥95％；生球进行干燥、预热、焙烧，焙烧之后关闭电炉，随炉冷却至1000℃，然后半开炉门继续降温，在炉内温度下降到800℃取出盛放球团的坩埚，不取出球团坩埚放置在大理石地面冷却至室温，得到实验室用褐铁矿球团。本发明直接采用高比例褐铁矿粉为原料就能制备得到符合高炉炼铁需要强度的成品球团。
742
0

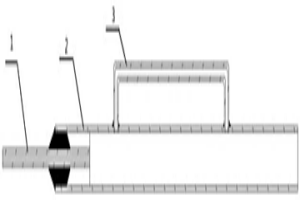

本发明涉及一个毛细管掺汽超空化喷射噪声抑制装置，是一种通过旁通毛细管将蒸发器中部的制冷剂气体引入毛细管出口处，从而对毛细管出来进入蒸发器的制冷剂进行掺汽，提高掺汽区的局部压力、有效减小空化数、显著降低空泡溃灭时的压力，形成超空化现象，大大降低空蚀空化噪声；混合后的制冷剂再流进蒸发器，完成循环；本发明比传统的消声器构造简单，加工、安装方便，后期维护成本低等优良特性；并且本发明应用十分广泛，不仅适用于常见的制冷装置如电冰箱、空调器等，对于机械、冶金、石油、化工、食品保存、人工环境、生物制药等领域中的制冷系统均可采用这种噪声抑制装置。
898
0
本发明公开了一种混凝土输送泵用孕镶金刚石切割环及其制备方法，所述孕镶金刚石切割环包括切割环基体，以及镶嵌于切割环基体凹槽内的孕镶金刚石耐磨体，所述孕镶金刚石耐磨体由FeCoCu合金基体以及分散于FeCoCu合金基体中的金刚石组成，所述孕镶金刚石耐磨体中，金刚石的体积分数为10～40％。本发明的制备方法采用熔融沉积3D打印成型‑粉末冶金烧结法制作孕镶金刚石耐磨体，将孕镶金刚石耐磨体镶嵌在切割环基体的环形凹槽中即得。本发明中孕镶金刚石切割环耐磨性能高，切割环寿命长。在与眼镜板成为摩擦副后，不仅能降低相互的磨损，反而能自动修复眼镜板在磨粒磨损中形成的划痕，保证眼镜板表面的光洁度，从而延长眼镜板与切割环的使用寿命。
1035
0
本发明公开了一种掺杂的氮化铝钪靶材及其制备方法和应用，将氮化铝粉末、氮化钪粉末和R源粉末混合，获得混合料，混匀料制坯、均温处理获得坯料，坯料后处理，即得氮化铝钪靶材，所述R源粉末中的R选自选自除钪以外的16种稀土元素中的一种；所述混匀料中，R的原子百分比为0.01～10％；所述R源选自金属R或选自金属R和R的氮化物粉末。所述制备方法，通过在原料中引入稀土和/或稀土氮化物，采用粉末冶金成型的方法，利用稀土和稀土氮化物的协调变形作用，有利于氮化铝钪在高温状态下变形和致密化，最终实现制备得到高致密化的氮化铝钪靶材。氮化铝钪靶材作为溅射靶材制备压电薄膜，成膜质量高，薄膜性能稳定。
880
0
本发明公开了一种改性钢渣及其制备方法和应用，该改性钢渣由钢渣经水杨酸溶液和钴离子溶液改性后制得。本发明改性钢渣具有比表面积大、催化性能好、制备成本低、环保且能够有效防止水体酸化等优点，其制备方法具有原料来源广、生产成本低、制备过程简单、操作简便、能耗低、不产生有毒有害物质、环境友好等优点。本发明改性钢渣可作为类Fenton反应的催化剂，可用于处理抗生素废水，不仅能够实现冶金炉渣的废物再利用，且能够实现对抗生素有效降解，同时还具有操作简便、成本较低、处理效率高、处理效果好、投加的化学药剂量少、环保等优点，能够有效地减少传统Fenton氧化反应对水体的酸化作用，防止水体酸化，有着很好的应用前景。
782
0

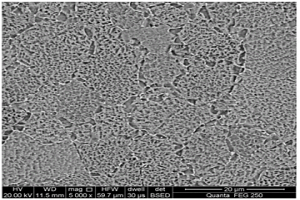

本发明公开了一种放电等离子烧结制备镍基粉末高温合金的方法，属于粉末冶金材料领域。采用放电等离子烧结工艺对雾化镍基高温合金粉末进行烧结成形，然后进行固溶和时效处理，得到镍基粉末高温合金。本发明提出放电等离子烧结工艺制备镍基粉末高温合金，实现粉末快速烧结成形，能够有效抑制晶粒长大，制备的合金具有细小、均匀的等轴晶组织；通过粉末表面放电活化与快速扩散连接，抑制粉末颗粒边界复杂碳化物、氧化物的形成，消除原始颗粒边界；该方法工艺路线简单，制备时间短，第二相尺寸细小、分布均匀，力学性能优良。
878
0

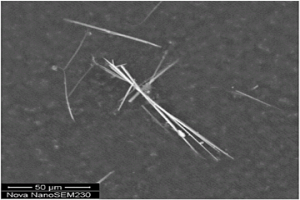

本发明涉及一种用于合成托贝莫来石晶须的添加剂及其应用；属于无机化工材料生产技术领域。本发明所述添加剂为表面活性剂；所述表面活性剂为胺基化合物或胺基化合物的衍生物；其包含的碳原子个数为2～25。本发明所用的胺类表面活性剂来源广泛，价格便宜，在添加量较低的情况下就能够实现对托贝莫来石晶须形貌和结构的稳定控制。所合成的托贝莫来石晶须产品结晶度和长径比高，是生产功能复合材料的一种优质化学原料，可用于建材、冶金、化工和材料等领域。
1129
0
本发明公开了一种核壳型稀土配合物及其制备方法和应用，该核壳型稀土配合物以硬酯酸稀土盐为核，酰胺化合物通过配位吸附包裹在核外围构成壳；制备方法是先制备稀土盐，再将稀土盐依次与硬脂酸和酰胺化合物反应得到；该制备方法简单，成本低，制得的核壳型稀土配合物稳定性好，作为润滑剂应用于粉末冶金工艺，具有优秀润滑效果。
937
0
本发明一种高热震稳定性的刚玉透气座砖,由混合刚玉、含镁材料、结合剂、三氧化二铬、减水剂、防爆剂组成;通过配料、混合制得泥料;将泥料在模具中,震动密实脱模后,烘干,得到透气座砖砖坯;将透气座砖砖坯加热、烘烤;得到所述的抗热震刚玉透气座砖。本发明组分配比合理、生产制造简单、制备的透气座砖座砖高温强度好,抗热震稳定性好,可有效延长透气座砖使用寿命、增加透气砖的使用安全性,减少更换透气砖的次数,降低了企业生产成本,提高钢铁冶金的生产效率。可替代现有透气座砖,适于工业化生产。
958
0
一种抑制超细、纳米WC粉末晶粒异常长大的方法,属于粉末冶金与材料学领域。超细、纳米WC粉末中WC晶粒异常长大必然会导致超细、特级超细硬质合金中WC晶粒异常长大,从而导致合金性能的明显降低。本发明通过对W+C混合料进行掺杂处理实现对超细、纳米WC粉末制备过程中,即超细、纳米W粉末碳化过程中WC晶粒异常长大行为的有效抑制。本发明中的掺杂处理,即在W+C混合料中掺入0.03～0.06%的稀土氧化物,其中稀土氧化物以硝酸盐溶液形式加入。
777
0

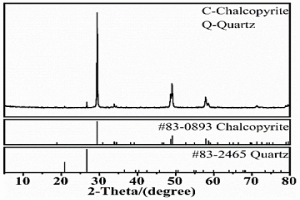

本发明提供了一种浮选捕收剂强化黄铜矿生物浸出的方法，属于生物冶金技术领域。优选嗜酸氧化亚铁硫杆菌作为浸矿微生物，外加戊基黄原酸钾强化黄铜矿的生物浸出，提高黄铜矿的生物浸出效率。当戊基黄原酸钾浓度为0mg/L时黄铜矿的浸出率为10.3％，戊基黄原酸钾的添加浓度为100mg/L时黄铜矿的浸出率为26.8％，是不添加戊基黄原酸钾浸出率的2.6倍。不添加戊基黄原酸钾时，黄铜矿在第15天时铜离子浓度增加较慢，而添加戊基黄原酸钾时，铜离子浓度能持续增加，直到第27天仍有较高的增速。本发明的方法可以有效地处理黄铜矿，拓宽铜矿原料来源，并且操作简单、经济有效。
1001
0

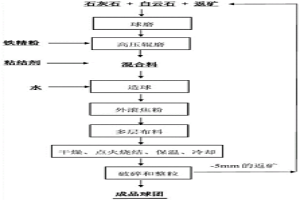

本发明公开了一种铁精粉球团烧结的新方法，包括：S1、将粗粒级的石灰石、白云石和返矿进行球磨，然后对细磨物料、铁精粉进行高压辊磨，得到预处理原料；S2、对预处理原料、粘结剂进行配料，得到混合料；S3、将混合料进行造球；S4、对生球进行外滚固体燃料，得到混匀料；S5、将混匀料进行多层布料；S6、将料层依次进行热风干燥、点火烧结、保温、冷却、破碎和整粒，获得成品球团。本发明利用铁精粉预处理改善成球性，通过预先成球，改善料层透气性，提高烧结速率和产量；同时提高料层氧位，改善高温氧化及固结效果，从而提高烧结矿强度和改善冶金性能。
998
0

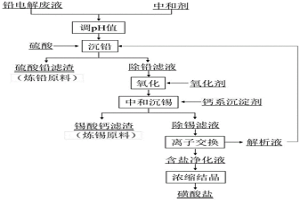

本发明提供了一种甲基磺酸体系铅电解精炼废液净化方法，属于有色金属湿法冶金技术领域。本发明首先将铅电解精炼废液pH值调节至1～3，得到调节液；再添加硫酸使调节液中的Pb2+离子以PbSO4形式沉淀，液固分离后的含铅滤渣作为炼铅原料；所得滤液采用氧化剂使Sn2+离子氧化成Sn4+离子，得到氧化液；向氧化液中添加钙系沉淀剂，使其中Sn4+离子以CaSnO3形态沉淀，液固分离得到含锡滤渣作为炼锡原料，除锡后液采用离子交换吸附深度净化除杂后进行蒸发浓缩回收磺酸盐副产品，由此完成铅电解精炼废液的净化处理。本发明通过分步沉淀技术实现铅、锡元素的高效分离和回收，具有经济环保、工艺简单、可操作性强等优点。
1001
0

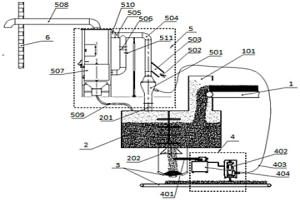

本发明涉及钢铁冶金设备技术领域，尤其涉及混合设备的粉尘净化方法及装置、混合设备。该装置用于分别与混料机和物料检测装置连接，其包括：净化器，内部设有负压生成机构；进气管道，一端可开闭的连接至净化器内，另一端通过集尘罩与混料机的除尘口连通，集尘罩与物料检测装置的出风口连通，进气管道上安装有加热组件；排气管道，与净化器连通，进气管道与排气管道之间可开闭的连接。本发明所述的装置具有环保优势，能够对混合设备的无组织排放进行高效合理的除尘净化作用，以减少甚至消除混合设备排放的含尘气体对厂区环境造成的不利影响。
735
0

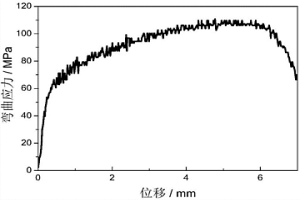

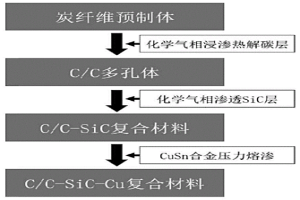

本发明涉及一种C/C‑SiC‑Cu复合材料及其制备方法和应用。所述C/C‑SiC‑Cu陶瓷基复合材料由C纤维、C基体、SiC基体和Cu合金组成，所述C基体包覆在C纤维上，所述SiC基体包覆在C基体上，所述Cu合金组成与SiC基体接触并形成冶金结合。其制备方法为：通过化学气相渗透法与压力熔渗法相结合的方式使C、SiC、Cu三相共存。本发明所设计和制备的复合材料具有强度高、耐高温、抗氧化、抗热震、耐烧蚀等优良性能。其特别适用于热防护部件、尤其适用于飞行器上所用热防护部件。
1097
0

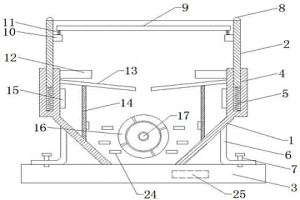

本发明涉及冶金粉末生产领域，公开了一种气雾化铁基粉末收集斗，包括固定壳体、升降壳体、固定底座、卡槽、支撑弹簧、安装耳和固定螺栓；所述固定壳体的上端内壁上均匀分布有若干个扰流板；在扰流板的下方固定有漏斗状结构的导料板；所述固定壳体内且位于导料板的正下方转动设置有一水平的冷却筒，冷却筒的中心轴上穿设有通入冷气的空心轴。本发明通过设置的扰流板能够减弱雾化时升降壳体内气体的流动性，尤其是水平的旋流方向；冷却筒上能够收集铁基粉末，通过冷却筒内吹出的冷气，对其进行降温，使收集的铁基粉末能立即取出使用，同时冷气为氮气，包裹在铁基粉末外侧，避免高温铁基粉末暴露在空气中而氧化。
735
0

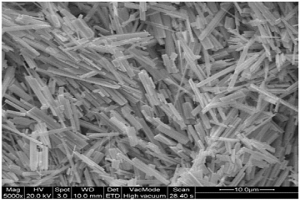

一种高分散杆状紫钨的制备方法，属于粉末冶金技术领域。所述制备方法包括，(1)将三氧化钨、纳米炭黑按照一定比例混合均匀，干燥后得到前驱体粉末；(2)将熔盐置于石墨反应坩埚中高频感应加热至熔融状态，然后将前驱体粉末倒入反应坩埚中并在熔盐表面覆盖一层石墨粉，继续感应加热至预定反应温度并保温一段时间；(3)将冷却后的反应产物用去离子水溶解，取沉淀物用去离子水和无水乙醇反复清洗去除多余熔盐，烘干后得到分散性良好的杆状紫钨粉末。本发明制备的杆状紫钨粉末具有分散性好、比表面积大、还原活性高等优点；制备过程工艺简单、成本低廉，便于实现连续大规模生产。
1053
0
本发明提供了聚酰胺复合膜及其制备方法和应用。本发明的聚酰胺复合膜，表面粗糙度明显低于传统的聚酰胺复合膜，减轻了膜易被污染的程度，提高了膜对盐的分离能力以及使用寿命。本发明的聚酰胺复合膜的制备方法，通过二胺溶液与均苯三甲酰氯溶液在聚合物支撑层表面的动态反应，解决了传统制备方法造成的膜表面粗糙度大的问题。本发明的聚酰胺复合膜，可以应用于海水淡化、盐湖提锂、污水处理、食品加工、膜生物反应器和冶金分离过程等领域。
944
0

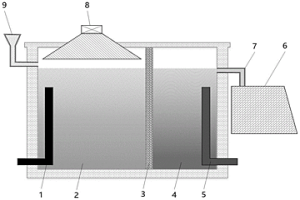

本发明属于锂冶金技术领域，特别涉及一种基于固态电解质的双室熔盐电解槽制备高纯锂的方法。方法具体包括：将干燥的LiCl、KCl按比例混合均匀，加入双室熔盐电解槽的阳极室；向阴极室中加入适量的金属锂，在电解槽中升温直至熔盐和金属锂全部熔化并使电解槽温度维持在420～500℃，通入直流电开始电解，启动氯气回收系统；由阴极室的阴极板获得高纯锂，本发明利用固态电解质的单一锂离子导电能力，实现了金属锂与熔盐的自动分离与流出，避免了杂质元素进入阴极室，极大地提升产品纯度；生产过程无需人工出锂，电解槽封闭性提高，能够实现连续生产，极大提升生产效率。
中冶有色为您提供最新的湖南长沙有色金属电冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
