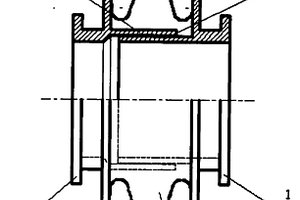

烧结机风路阻漏风伸缩器 713

 0

本实用新型涉及一种冶金烧结设备,特别是一种烧结机风路阻漏风伸缩装置。它是由上法兰、下法兰、阻风箱、上伸缩管、下伸缩管所构成,上伸缩管与下伸缩管为间隙错位组合。阻风箱是由密封伸缩金属曲面板焊接在上法兰的大法兰盘上和下法兰的大法兰盘上,外面充填耐热石棉或玻璃丝棉,以构成可阻风可伸缩的密封伸缩装置,以达到风路阻漏风的目的。本实用新型烧结机风路伸缩器结构设计合理,在烧结生产中,克服了伸缩器出风伸缩装置的箱板和进风伸缩装置的箱板间隙错位组合带来的漏风问题,同时保证伸缩器的伸缩功能,提高烧结生产鼓风机的利用率,连续生产不漏风。

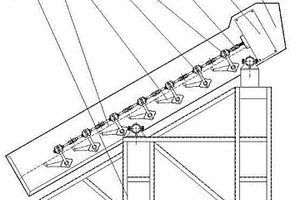

单电磁铁多臂振网筛 862

 0

一种单电磁铁多臂振网筛,属于振动筛分机械领域。解决了振网筛的振动臂工作位置准确和部件弹性连接的问题。振网筛的筛箱安装在机架上,电磁铁安装在筛箱上。电磁铁通过连接螺母组、连接螺杆、弹性连接与多个连接臂和振动臂连接;弹性连接是在连接臂端部的两侧设置有弹簧,弹簧通过连接螺杆和压板定位;相邻两个弹性连接之间,通过连接螺杆和连接螺母连接固定。调整好各个振动臂的工作位置及连接螺杆之间的间隙后,通过连接螺母将连接螺杆连接到一起,并通过螺母固定。具有安装调整方便,运行的精度高和筛分效率高的特点,可应用于冶金、矿山、煤炭和化工等行业对物料的筛分作业。

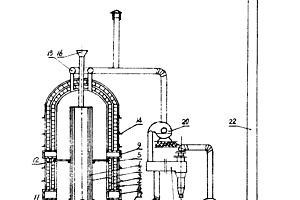

立式金属化球团生产装置 733

 0

本实用新型是钢铁冶金工业用立式金属化球 团生产装置。该装置由还原室、燃烧室、给风排烟系统和装料排料系统组成。还原室位于燃烧室正中的双膛结构,燃料室中有两层环状炉箅子,双层结构。其优点是炉料填充率高,生产率高,投资少,见效快,便于管理,适合中小钢铁厂使用。

双层支模圆环锚固钉 925

 0

本实用新型涉及一种耐火衬里材料固定装置，特别是一种双层支模圆环锚固钉，包括螺杆、圆形挡环、密封套，其特征在于：所述的螺杆前端有加长螺纹，内螺母与螺杆后端螺纹进行螺纹连接，在内螺母前部有罩杯，内螺母与罩杯之间有密封垫，外螺母固定在所述的圆形挡环外侧，并与所述的螺杆前端螺纹进行螺纹连接。所述的罩杯底部朝向螺杆螺纹的后端，开口朝向螺杆螺纹的前端，罩杯底部与螺杆的螺纹进行螺纹连接，罩杯开口处套上所述的密封套。其优点是：由于本实用新型在螺杆前端设有罩杯，施工进度快、成本低、操作简便、质量好，可以大大延长耐火衬里材料的使用寿命。广泛适用于石化、冶金、电力、有色金属等行业的耐火衬里材料的双层锚固工程。

箱型梁整体框架式中包盖 998

 0

本实用新型属于冶金行业炼钢企业连铸机生产作业中的专用设备,特别涉及一种箱型梁整体框架式中包盖。其特征在于:整体箱型框架采用耐高温的低合金结构钢板焊接成箱型,在整体箱型框架内布置拉筋和拉板,并设置锚固爪固定耐火打结料。本实用新型箱型梁整体框架式中包盖,具有耐高温、使用寿命长的特点,高温下变形量小,其直线变形小于1.5mm/m,累计使用时间可达250小时,而且结构重量轻、整体构造保证密封性良好,方便吊装作业。

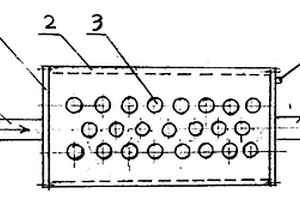

环岛型水冷铸段模具 876

 0

本实用新型涉及冶金矿山、水泥建材、发电等行 业磨机粉碎作业时使用的一种新型磨矿介质——铸段的浇注 生产用环岛型水冷铸段模具。包括框架、侧板、端板、本模、 放气阀, 侧板、端板连接在框架上, 形成密封的腔体, 本模放在侧 板上的孔内, 与侧板密封连接在一起, 端板上设有放气阀, 进水管 连接在一侧端板中心, 出水管连接在另一侧端板的中心。本实用 新型的好处是 : 铸段模具内腔能够全部充水, 浇注时除上面浇注 面外全部被水冷包围, 冷却效果显著改善, 铸段的表面硬度提高 原来模具本模底部经常被铁水烫坏的现象解决, 本模使用寿命 延长; 单体重量轻比原来铸铁模具减轻3～4倍, 加工和应用都比 较方便; 侧板、端板均有互换性, 可以拆卸更换。

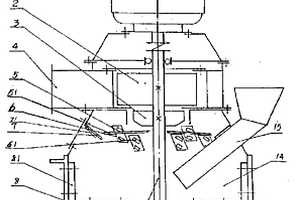

高效矿料粉碎机 1110

 0

本实用新型提供一种高效矿料粉碎机,它是由电机、粉碎室、底盘、抛料盘、抛料块、心轴、进料口、出料口、出料叶片、分级叶片、壳体、顶帽组成,壳体分上壳体、下壳体,壳体内部为粉碎室,它的特点是上壳体内部加刺块及挡圈,在顶帽下面加刺条,使该矿料粉碎机的磨碎能力提高,其工艺简单,效率高,其使用寿命增加,可广泛应用于矿山、冶金、化工、和建材、陶瓷等行业的物料加工粉碎之中。

高炉冷却壁漏水检测装置 776

 0

本实用新型公开了一种高炉冷却壁漏水检测装置,属冶金炉窑检测技术,适用于高炉软水密闭循环冷却系统的巡检查漏。由集气罐与逆止阀通过弯管连接构成,将本装置串连在回水连箱与冷却壁支管末端之间,捕集冷却水中的气体,用煤气识别元件鉴别煤气,并将信号传输到监控中心,实现冷却壁支管在线快速巡检查漏。具有强化高炉生产和延长炉体寿命的积极效果。与现有技术比较有投资少、造价低、效果好、作业安全的优点。

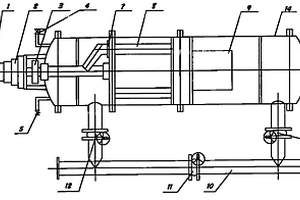

自动过滤永磁除垢器 1080

 0

本实用新型属于高磁场强度水处理设备领域,特别是一种自动过滤永磁除垢器,包括磁系、过滤柱、反冲洗装置、压差检测控制器、圆筒形容器、带有蝶阀的进水管、出水管、磁化室内的并行排列的磁性材料,扭矩控制装置与反冲洗装置相连接,并行排列的磁性材料为单磁化多磁极的磁系,过滤柱采用梯形断面不锈钢丝缠绕在多棱骨架上制成,在过滤中心线方向形成“V”形成滤槽。各个过滤柱具有在0.15-1.00MM范围内不同的旋距。扭矩控制装置由设在密封吸环、斜管或中心管上的扭矩检测器,扭矩设定值控制器所组成,本实用新型适用于各种冶金冷水却水循环系统,锅炉、发电、化工等行业的供水系统滤除杂质和消除水垢,达到除垢、防垢、防腐、杀菌、灭藻等目的。

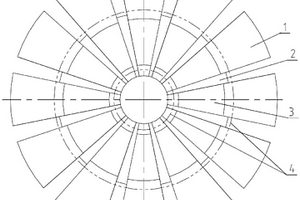

罩式退火炉中间对流板 1021

 0

本实用新型涉及冶金罩式退火炉领域，尤其涉及一种罩式退火炉中间对流板，包括扇形板和连接板，其特征在于，在扇形板底面上设有厚10～15mm的扇环形垫板，扇环形垫板与所在扇形板的角度一致，扇环形垫板的内径=板卷内径+（100～150mm）, 扇环形垫板的外径=板卷外径-（100～150mm）。?所述扇形板的面积占整个所在圆面积的75～80%。与现有技术相比，本实用新型的有益效果是：1）减少了罩式炉退火硌伤缺陷；2）解决了罩式退火炉出炉时，板卷与板卷之间粘连无法出炉问题。

双层支模浇注可连体焊接锚固钉 1124

 0

本实用新型涉及一种双层耐火衬里材料固定装置，特别是一种双层支模浇注可连体焊接锚固钉，包括螺杆、圆形挡环、挡环横板、密封套、紧固螺栓，圆形挡环与挡环横板固定连接，密封套套在所述的螺杆前端，紧固螺栓将挡环横板压紧在所述的密封套外端面，所述的螺杆前端有开口向外的轴向孔，孔内套内螺纹，所述的紧固螺栓与螺杆前端孔内套的内螺纹进行螺纹连接，其特征在于：所述的与圆形挡环固定连接的挡环横板中间开有槽型条孔，所述的紧固螺栓的螺帽为条形螺帽。由于本实用新型挡环横板与螺杆可焊接在一起，加强了该锚固钉的强度，因而大大提高了连接的可靠性。可广泛适用于石化、冶金、电力、有色金属等行业的双层耐火衬里材料的锚固工程。

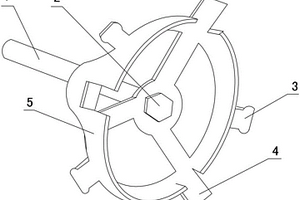

带上端翅的环形保温钉 710

 0

本实用新型涉及一种耐火衬里保温材料的固定装置，特别是一种带上端翅的环形保温钉，包括螺杆、紧固螺钉、环体、下端翅，其特征在于：在所述的环体的上端固定有上端翅。所述的上端翅与下端翅交叉排列。本实用新型的优点是：结构简单、便于加工、保温材料固定效果好、应用广泛，适用于石化、冶金、电力、有色金属等行业的耐火衬里材料的固定工程，能延长耐火衬里材料的使用寿命。

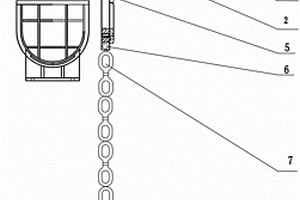

链篦机坠砣连接装置 895

 0

本实用新型属于冶金设备技术领域，尤其是涉及一种链篦机坠砣连接装置，包括铲料板，与此铲料板相连接的拉杆，设在此拉杆底部的坠砣，其特征在于在铲料板与拉杆之间设有耐磨衬板和U型环链，耐磨衬板通过销轴与铲料板相连接，耐磨衬板底部与U型环链顶部通过螺栓固定连接，U型环链底部与拉杆顶部通过螺栓固定连接。本实用新型的链篦机坠砣连接装置使用灵活方便，成本低，制造容易，有效解决了因铲料板拉杆脱落，造成链篦机卡停事故，减少了设备损害，提高了作业率，稳定了生产运行，可重复长期使用。

精炼炉用导电横臂 677

 0

本实用新型冶金技术领域，特别涉及一种精炼炉用导电横臂，其特征在于：精炼炉用导电横臂的导电体矩形截面由左侧板、上板、右侧板、下板构成，其左侧板、上板、右侧板、下板为一个整体，采用一块铜钢复合板或铝合金板煨制成的一体式结构。本新型导电横臂具有减少焊缝增加导电性、刚性和美观性等优点。

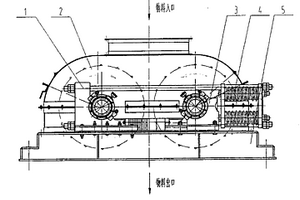

双齿辊破碎机 958

 0

本实用新型属于一种冶金机械,特别涉及一种双齿辊破碎机,由活动轴承、机壳、固定轴承、弹簧、机架、辊子、电动机、联轴器、减速机、万向联轴器组成,其特征在于:电动机与联轴器相连接,联轴器与减速机的高速轴连接,减速机的输出轴与万向联轴器的一端连接,万向联轴器的另一端与机架上设置的相互平行的两组破碎辊子相连接。辊子是两个水平设置,辊径相同,在辊子的外园周上均匀布置大小相同的齿,辊子的转数相同,做相对转动的带齿的辊子。本实用新型双齿辊破碎机,是由单独的两个电动机、减速机驱动,减速机是标准的,具有电动机功率低、降低了设备成本、提高了质量、维护简单等特点,大大降低了维护费用。

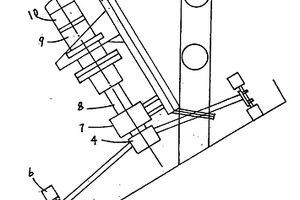

电动陶瓷旋转刮刀 782

 0

本实用新型涉及一种用于冶金工业球团烧结造球盘用的刮刀,还可以用于各种粉末或颗粒状物料搅拌用,特别涉及一种电动陶瓷旋转刮刀。其特征在于:在旋转刀架上设有沿圆周方向均布的8个陶瓷刮刀,在陶瓷刮刀上的刀杆的两端设有直径为Φ80MM的陶瓷棒体刀刃,旋转刀架由传动轴上的轴承座与减速器、电机传动连接,通过支架、立柱固定连接。本实用新型电动陶瓷旋转刮刀,选用高耐磨陶瓷棒体刀刃,增加了刮刀的耐磨性能,大大地增加了使用寿命。具有作业时间长、操作简单方便的特点,极大的降低了单机备件费用及检修率,提高企业的经济效益。

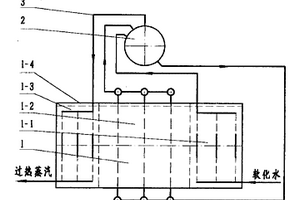

翅片管立式蒸汽发生器余热回收装置 924

 0

本实用新型适用于冶金、化工、建材等具有水平烟道或烟道与水平夹角小于30°的,温度在300～600℃的废热烟气余热回收,该装置由汽包、翅片管立式蒸汽发生器和联结管路组成,其中翅片管立式蒸汽发生器由省煤器、蒸汽发生器、蒸汽过热器组成一体,省煤器和过热器的受热元件是螺旋翅片管焊结成的蛇形管,翅片管水平设置于蒸汽发生器内,蒸发器采用螺旋翅片管竖直设于蒸发器内,本实用新型占地面积小、回收热效率高、设备漏气率为零。

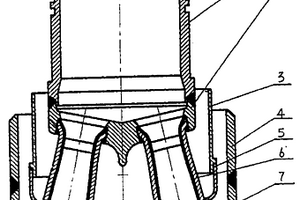

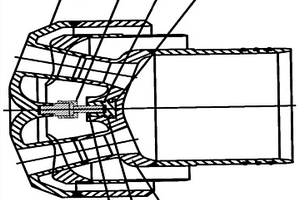

组合焊接式氧枪喷头 993

 0

本实用新型属于一种冶金行业转炉炼钢用氧枪喷头,特别涉及一种组合焊接式氧枪喷头。其特征在于:在水封头内设置多个流线形拉伐尔氧气喷管,在其内壁有电镀硬化耐磨层,挡水板呈流线形,用支撑定位;氧气分流体上端压缩段采用铜铸造成流线形,下端为上分水锥,氧气分流体的下端与氧气喷管上端螺纹连接,钎焊密封。本实用新型在冶炼过程中:提高氧流对钢水的搅拌能力,缩短吹炼时间,降低氧枪喷头沾渣及烧损的概率;用焊接的方法将高纯铜与氧气喷管连接为一体,采用流线形的挡水板,提高了冷却效果,减少沾结。氧气喷管内壁的硬化耐磨层,耐磨性能好,延长氧枪喷头的使用寿命和使用周期,减少更换次数,降低消耗,提高劳动生产率。

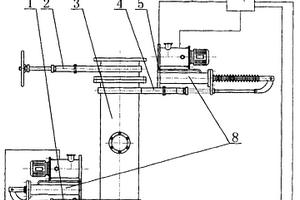

新型自动双层下料阀 960

 0

本实用新型属于卸料阀技术领域,特别是一种新型自动双层下料阀,包括进料阀,其特征在于所述的进料阀设于一筒体的上方并与筒体相通,在该筒体的进料阀下方处设有带有电液推杆装置的上闸板阀,在筒体的下部设有带有电液推杆装置的下闸板阀,上、下闸板阀的电液推杆装置通过电缆与控制器相联接。所述的电液推杆装置上设有压力继电器,此压力继电器通过电缆与控制器相联接。本实用新型通过上、下闸板阀的双层结构交替工作来完成卸料过程,结构简单、可自动控制、泄露率低、可自动处理卡料故障,适合于冶金、矿山、建材、电力、化工等行业中使用。

两轴同步椭圆振动筛 1065

 0

一种两轴同步椭圆振动筛,属于振动筛分机械领域。是针对现有的椭圆振动筛需要三根振动轴,结构复杂的问题而设计的。在振动筛的安装梁上安装有振动器,在振动器每一个振动轴上装有一个偏心重量相等的偏心块,通过齿轮连接同步运转;偏心块的安装位置是,当两振动轴中心线所在平面水平,一个振动轴上偏心块的偏心方向垂直向下时,另一个振动轴上偏心块的偏心方向与第一个轴的夹角为Α,且Α的值为大于0度,小于90度。电动机通过连接轴与振动器的一根振动轴连接,使振动器同步运转,形成椭圆的运动轨迹。具有结构简单,通用性好和调整方便的特点。可应用于冶金、矿山、交通和水电等部门的物料筛分作业。

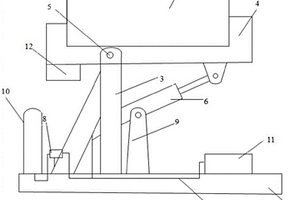

蓄能式90°翻转装置 738

 0

本实用新型公开了一种蓄能式90°翻转装置，装置主要包括：底座、立柱、翻转架、中心转轴、液压缸、控制阀、蓄势器和高压油管，通过利用物料或工件的自重实现翻转，并将翻转过程中产生的能量储存在蓄势器内，翻转结束后，推动翻转架复位。本实用新型提供的蓄能式90°翻转装置及工作方法可用于冶金生产、设备装备制造、锻造、铸造、物流运输等行业的物料或工件翻转作业，且具有结构简单紧凑、性能可靠、作业率高、故障率低、维修方便、节能降耗等诸多优点。

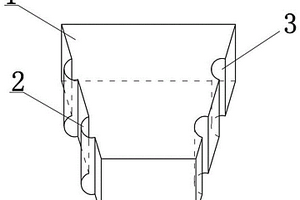

钢包二次渣线砖 754

 0

本实用新型属冶金行业钢包火部件领域，尤其涉及一种钢包二次渣线砖。包括钢包二次渣线砖的本体，其特征在于所述的钢包二次渣线砖本体为楔形结构体，在所述楔形结构体的左侧纵向设有凸起，右侧纵向设有与左侧纵向凸起平行的凹槽。本实用新型的优点是结构简单，通过采用上述结构体二次渣线砖，增加了砌筑之后砖与砖之间的相互作用力，使得二次渣线砖在使用更加稳定，有效的解决了二次渣线砖的脱落以及砖与砖出现的缝隙问题。有效的提高渣线砖的使用寿命。

设置在锻压氧枪喷头上部的拉杆座 934

 0

本实用新型涉及一种设置在锻压氧枪喷头上部的拉杆座，其特征在于：是由拉杆座、喷头上部铸件和组合拉杆构成，在喷头上部铸件内预埋设置拉杆座，拉杆座呈锥形结构，在拉杆座上设有环形槽和竖形槽，拉杆座与喷头上部铸件固定连接结合在一起，拉杆座预埋设置在喷头上部铸件内的一头为大头。本实用新型设置在锻压氧枪喷头上部的拉杆座，具有成本低、设计合理、加工方便、实用性强的特点，可使喷头头冠抗变型能力提高，喷头冶金参数稳定，从而提高了喷头的使用寿命，喷头的整体技术性能得到大大的提高。

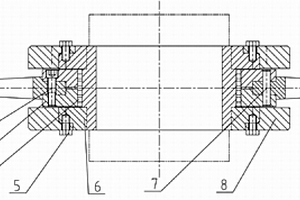

用于链箅机上的复合托辊 1038

 0

本实用新型属于冶金行业中链箅机设备技术领域,特别涉及一种用于链箅机上的复合托辊。其特征在于由轮毂,通过滑动轴承与此轮毂中部的外表面转动连接的齿形托辊,通过两组螺栓组件Ⅰ分别与此轮毂两端固定连接的平托辊所组成。所述的齿形托辊由内孔与所述的滑动轴承相连接的保持架,通过销轴及螺栓组件Ⅱ与此保持架固定连接的齿形套所组成。本实用新型的优点是:改变平托辊与齿形托辊的单一整体结构,实现两托辊的分离,解决平托辊与齿形托辊不同速度运行的问题。

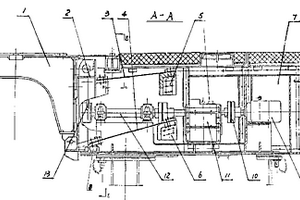

小方坯连铸结晶器振动装置 650

 0

一种冶金设备,对德马克型小方坯连铸结晶器振动装置的改进,振动装置为箱型结构,电机在尾部,电机的联轴器与斜齿减速器连接,减速器慢速轴的联轴器与偏心轴连接,偏心轴固定在支座上,偏心轴悬臂轴头与传动座架连杆连接,上下弹簧板两端用螺栓和压板连接在支座和传动座架板座上,传动座架下面安装超载限位器,上下弹簧板支座用螺栓固定在箱体上,特点是运动精度持久不变,设备构件少,减少了维修工作量,生产能力高,维修费用低。

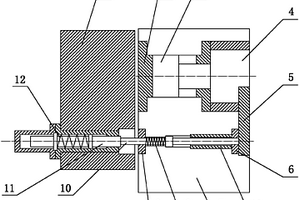

轧机轧辊轴端挡板位置检测装置 1152

 0

本实用新型涉及一种轧机轧辊轴端挡板位置检测装置，包括固定块、移动块、液压缸柱塞、闷盖和检测主体，移动块上部安装液压缸柱塞；液压缸柱塞一端通过闷盖封堵在移动块的空腔，一端与挡板连接；检测主体安装在固定块和移动块下部，检测主体与挡板连接。本实用新型结构设计合理，操作方便，使用寿命长，可广泛用于钢铁冶金设备领域。

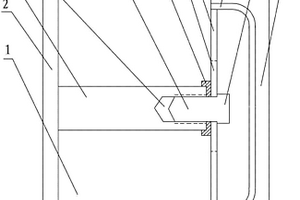

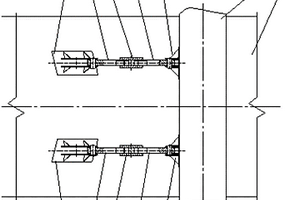

高炉围管的固定装置 1068

 0

本实用新型涉及冶金炼铁高炉围管领域，特别涉及一种高炉围管的固定装置，包括垂直吊挂和水平拉杆，其特征在于，所述水平拉杆包括拉杆座一、拉杆一、双头螺母、拉杆二和拉杆座二，拉杆座一设于框架柱上，拉杆座二设于围管外壳上，拉杆座一与拉杆一铰接，拉杆座二与拉杆二铰接，双头螺母分别与拉杆一和拉杆二螺纹连接，拉杆一与拉杆二的螺纹旋向相反。与现有技术相比，本实用新型的有益效果是：使围管的固定更加合理，消除了因安装偏差造成的围管变形现象，为围管施工、提高围管安装准确性和高炉风口的稳定创造了条件，实践证明，该装置既保证了框架梁、围管的顺利安装，又为下一步的风口设备安装提供了方便。

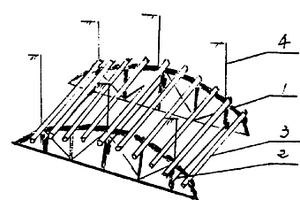

组合吊式胎具 956

 0

本实用新型提供了一种冶金炉拱顶旋修复用的组合吊式胎具,包括由胎架、连接杆、承重杆所组成,在胎架的拱型梁焊接有若干个挡块,在挡块与挡块之间铺有承重杆,在承重杆上铺铁板,在胎架的拱型梁上活动连接有若干个吊钩,在胎架的立梁上焊接有若干个连接孔,连接杆的两端带有与连接孔相配合的挂钩,通过接杆将两个或多个胎架连接为一体。解决了现有胎具支旋笨重,费时费力的问题,同时还保证了人身的安全。

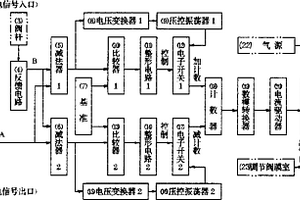

电子式电气阀门定位器 833

 0

一种属于模拟电子技术和数字电子技术等自动化控制领域中应用的可准确控制调节阀开启位置的电子式电气阀门定位器,是将阀杆的往复动作通过反馈电路转换为反馈信号,与来自取样电路中的控制电压信号一起送入控制电路,进行数据比较处理,再通过电气转换器控制进入调节阀膜室的气源,从而达到控制调节阀准确开启的目的。具有控制精度准确、可靠性高、稳定性好等特点。可广泛应用于石油、化工、冶金、轻工等工业部门。

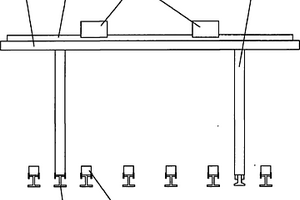

采样车结构 1092

 0

本实用新型涉及一种采样车结构,包括移动车架和小车,移动车架为门型架体,移动车架下方设有轨道,移动车架底部两端与轨道采用滑动连接,移动车架顶端设有横梁,横梁位于装煤车的上方,横梁顶端铺设滑轨,小车底部与滑轨采用滑动连接。本实用新型装置结构设计合理,操作方便灵活,取样效率高,可广泛用于冶金工业等领域的取样操作。
