云南有色金属冶金技术理论与应用

顶吹炉熔炼铅精炼的铜浮渣的方法 838

 0

顶吹炉熔炼铅精炼的铜浮渣的方法。本发明属于有色金属冶金工艺技术，具体涉及用顶吹炉熔炼铅精炼过程中加硫除铜产出的铜浮渣的工艺技术。本方法首先在顶吹炉内留有250~340mm深的起始渣熔池，在铜浮渣中配以一定量的铅原矿并连续投入到顶吹炉中进行顶吹熔炼；然后停止给入铜浮渣和铅原矿，以及停止给入氧，加入还原剂进行液态铅渣还原熔炼，产出粗铅、硫化铜和硫化铁的混合物，在炉前铅锅中冷却沉降后，将硫化铜和硫化铁的混合物以固体冰铜形式捞出，产出冰铜产品，熔炼中产生的SO2烟气用以制取硫酸。本发明的方法可实现一步将铜和铅有效分离，生产效率高，铅和铜的冶炼回收率都较高，作业成本低，环境条件较好。

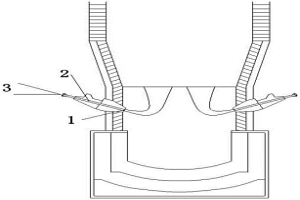

熔池熔炼侧吹射流泉涌式强化搅拌方法 708

 0

本发明涉及一种熔池熔炼侧吹射流泉涌式强化搅拌方法，属于冶金技术领域。首先将喷嘴向炉膛底部倾斜呈5～40°（即倾斜角度为5～40°），通过缩小喷嘴1直径为1.0～3.0cm，喷嘴连接接通的风道中风压为0.2～0.4MPa，使富氧空气以射流的方式从侧面鼓入熔池内，从而产生像泉涌一样的熔池搅拌。本方法能够实现侧吹炉炉体大型化，增大有效熔炼面积，进而提高侧吹炉的熔炼强度，产生规模效应，降低侧吹炉的单位生产成本。

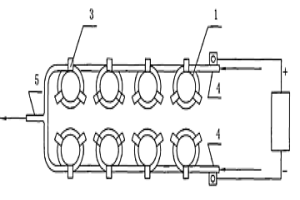

应用于区域熔炼高纯金属设备中的加热装置 722

 0

一种应用于区域熔炼高纯金属设备中的加热装置,涉及一种冶金设备部件,尤其是一种区域熔炼高纯金属设备中所使用的部件。本实用新型的一种应用于区域熔炼高纯金属设备中的加热装置,由数个绕制而成的高频加热铜线圈组成,并在高频加热铜线圈中设置出水口和入水口,其特征在于该高频加热铜线圈紧密绕制的每匝线圈之间设置了绝缘层,并由固定卡将各匝线圈卡住固定。本实用新型高频加热铜线圈,其产生的熔区比传统的线圈明显变窄,更加符合区域熔炼提纯原理,提纯效果更加明显。且该装置加工工艺简单,结构科学合理,使用安全可靠,能节省一定的人力物力,有益于推进节能环保的发展。

低锡物料烟化炉富氧熔炼方法 968

 0

本发明涉及有色金属冶金工艺技术,具体涉及低品位含锡物料在烟化炉中高效率的熔炼工艺方法。本方法是在烟化炉处理低物料熔炼过程中采用富氧熔炼,在二次风中混入氧气,在单位时间内投入炉内的总风量不变的情况下,使得单位时间内加入熔池的氧量增加,随之单位时间内投入炉内的燃料量、能量和处理的物料量同步增加,锡烟尘产量也随之增加。此种工艺方法使得熔炼速度和效率进一步提高,处理单位物料量的烟气量减少,锡烟尘产量也随之增加,烟尘含锡品位提高。

高镁锌基合金熔炼的方法 825

 0

本发明涉及一种高镁锌基合金熔炼的方法，属于冶金技术领域，本发明将锌片加入无芯工频感应电炉中，470～520℃熔化3～5h，锌片全部熔化后，进行打渣；加入铝锭，无芯工频感应电炉升温至520～560℃熔炼1～2h，铝锭完全熔化后，进行打渣；依次加入镁锭、工业固体氯化钙，在工业固体氯化钙覆盖保护的情况下，搅拌0.5～1.5h将镁锭全部熔化；将温度保持在550～600℃，熔炼20～60分钟后，进行打渣，并加入工业固体氯化钙覆盖；渣槽和合金锭模在惰性气体保护下，合金液经过渣槽，直接流入合金锭模中，并进行打渣，完成浇铸。该工艺操作简单，流程短，容易控制，能够生产合格的高镁锌基合金，有效避免了高镁熔炼中烧损及浇铸时产品表面变黑的问题。

复合多元自冷式熔炼喷枪 943

 0

本实用新型涉及一种复合多元自冷式熔炼喷枪，属于冶金工艺设备技术领域，所述的复合多元自冷式熔炼喷枪主要包括喷枪座、金属软管、控制阀门、喷枪套管、枪芯、氧气通道、压缩空气通道、天然气通道、气体喷头，本实用新型提供了一种复合多元自冷式熔炼喷枪，构造简单、安装及更换便捷、三种气体得到有效隔离，防止因天然气与氧混合而导致爆炸事故的发生，同时有效的冷却了喷枪，增加喷枪的使用寿命，确保有效降低生产成本，减少劳动强度等特点。

新型熔池熔炼炉 799

 0

本实用新型涉及一种新型熔池熔炼炉，属于冶金设备技术领域。所述的新型熔池熔炼炉包括炉底、转角冷却元件、侧壁炉身；所述的转角冷却元件和侧壁炉身通过转角冷却元件上设置的榫头和侧壁炉身上设置的榫口进行连接，安装在炉底上，转角冷却元件为多面体形式，内部设有冷却介质通道，侧壁炉身端头上部设置进渣口，另一端头下部设有放渣口。本实用新型采用转角冷却元件与侧壁炉身铆合连接的方式，一方面增强水冷元件间的密封性，另一方面可以弥补加工尺寸误差带来的生产安全隐患，且转角水冷元件可以采用多种结构形式，提高了生产安全性，保证了熔池熔炼工艺的生产作业率，达到了降低熔池熔炼工艺运行成本、高效清洁生产的目的。

锌镍合金熔炼及浇铸的方法 717

 0

本发明涉及一种锌镍合金熔炼及浇铸的方法，属于冶金技术领域，本发明包括以下步骤：1）将锌片推入有芯感应电炉，将锌片熔化成锌液，加入锌镍中间合金，搅拌熔炼1‑3h；加入造渣剂，造渣时间10‑30min，并将浮渣打捞出；2）启动有芯感应电炉倾倒装置，将配制好的锌镍合金经倾倒溜槽进入合金锭模；经红外线检测，达到设定的重量时，自动启动有芯感应电炉倾倒装置，锌镍合金停止浇铸；自动启动电动小车，将溜槽移动到下一个锭模，再次启动有芯感应电炉倾倒装置，浇铸第二锭锌镍合金。本发明实现1台炉完成熔炼，投资小，占地面积小；该方法操作简单，提升了自动化水平，大幅降低劳动强度，生产效率、产品合格率有效提高，产能提升40%以上。

艾萨炉铅熔炼高铅渣渣溜槽 865

 0

本实用新型涉及一种艾萨炉铅熔炼高铅渣渣溜槽，属于铅冶炼冶金设备发明运用技术，所述的艾萨炉铅熔炼高铅渣渣溜槽包括渣溜槽A、渣溜槽B、渣溜槽C，所述的渣溜槽A与渣溜槽B采用法兰连接，渣溜槽C有4个，4个之间是采用法兰依次连接；本实用新型能满足艾萨炉铅熔炼产生的高铅渣输送；能适应艾萨炉铅熔炼高铅渣输送至还原炉的工艺要求；高铅渣渣溜槽为组合式水冷埋管式铸铜渣溜槽，可满足艾萨炉与还原炉间渣输送空间要求，安装快捷，轻巧；水冷式操作简单，热交换快；埋管式铜水套，结构紧凑，可靠性高；结构简单，运行稳定的特点。

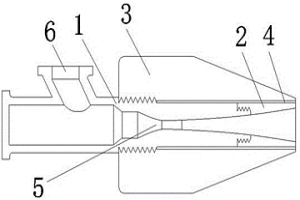

熔池熔炼侧吹用亚音速/超音速射流喷枪 1017

 0

本发明涉及一种熔池熔炼侧吹用亚音速/超音速射流喷枪，属于冶金技术领域。该熔池熔炼侧吹用亚音速/超音速射流喷枪，包括枪体、喷头、外套管、耐火材料层、气道和气体入口，所述枪体设置在炉体侧壁一侧的外围上设有外套管，枪体一端端口上设有喷头，喷头表面设有耐火材料层，枪体内部中间位置设有横置的气道，气道连通喷头，枪体上侧设有气体入口，气体入口与气道连通，气体入口与供气管路密封连接，气道为先收缩后扩张的拉法尔喷管状。该喷枪风道采用拉法尔喷管，可使枪内的气体流速进一步加大直至超越音速，极大的提高了射流的搅动半径，增加炉体宽度，进而提高侧吹炉的熔炼能力。

重有色金属熔池熔炼的还原剂 709

 0

本发明涉及一种重有色金属熔池熔炼的还原剂，属于有色冶金技术领域。该重有色金属熔池熔炼的还原剂的质量百分比组分为：小桐子油20～60%、橡胶籽油20～50%和地沟油10～30%；小桐子油为小桐子种子直接加工而成，橡胶籽油为橡胶籽直接加工而成；地沟油是由废弃食用油经过滤器过滤，再由油水分离器脱水到含水率为4～8%而获得的。该有色金属熔池熔炼的还原剂，不仅可以提高熔池熔炼的还原效果，还可以实现生物质和废弃资源高效利用。

锡精矿连续熔炼粗锡和炉渣连续烟化的冶炼炉及冶炼方法 949

 0

锡精矿连续熔炼粗锡和炉渣连续烟化的冶炼炉及冶炼方法，所述冶炼炉包括有底部连通的前端顶吹熔炼炉和后端侧吹烟化贫化炉；所述前端顶吹熔炼炉包括圆柱形炉体(4)、炉顶的物料入口(1)、从炉顶插入的熔炼喷枪(3)、设置于炉顶的熔炼烟气出口(5)、设置于炉体底部的粗锡放出口(10)；所述侧吹烟化贫化炉包括长方体箱式炉体(18)、炉顶的硫化剂加入口(20)、对称设置于炉体下部两侧的向炉内吹入空气及燃料的喷吹系统(14)、设置于炉体下部的贫炉渣放出口(15)、设置于炉体顶部的烟化烟气出口(19)；长方体箱式炉体的炉底为倾斜炉底(12)。本发明可一步完锡精矿连续熔炼成粗锡和熔炼富锡炉渣连续硫化法烟化贫化两个冶金过程，流程短，作业成本低，锡的回收率高，节能效果好。

新型艾萨炉喷枪旋流器及熔炼安装位置 716

 0

本实用新型公开了一种新型艾萨炉喷枪旋流器及熔炼安装位置，属于冶金设备技术领域，所述的新型艾萨炉喷枪旋流器及熔炼安装位置包括：支架、喷枪旋流器、粉煤管、喷枪本体、喷枪管、喷枪口；本实用新型采用在粉煤管上设置喷枪旋流器，粉煤气流和富氧空气通过喷枪旋流器时，气流发生旋转，从喷枪口射出后即形成旋转射流，利用旋转射流，能形成有利于冶金反应的高温熔融态金属物料回流区，并使气流强烈混合；将喷枪旋流器的叶片旋转角度设计为45-75度，使气流持续搅动并保持稳定；本实用新型结构简单、紧凑，自动化程度高，通风阻力应小。

顶吹沉没熔炼的物料入炉新工艺 1001

 0

顶吹沉没熔炼的物料入炉新工艺。本发明属于有色金属冶金工艺技术,具体涉及顶吹沉没熔炼工艺中的物料入炉的方法。其方法是在物料进入炉口前,将矿料与还原煤混合均匀,压合成团,再从炉顶的入口投入熔池。本发明提供的物料成团入炉方法,可有效降低烟尘率,提高冶炼直接回收率,减少还原煤燃烧消耗,成团的物料到达熔池后易立即破碎散开,减小粒度,确保还原熔炼速度。

红土镍矿电炉熔炼的物料入炉方法 759

 0

一种红土镍矿电炉熔炼的物料入炉方法。本发明涉及有色金属冶金工艺技术，具体涉及红土镍矿电炉熔炼工艺中物料入炉的方法。本入炉方法是将经过了破碎、干燥脱水后的粉状红土镍矿热物料加入其重量1～16%的还原剂，通过重力或压缩氮气输送直接从电炉电极的中空孔加入，加入的物料量速度为25～50t/h，电炉电极中心区域温度约为2000～2500℃，电极的中空孔直径为150～300mm。本发明可解决传统电炉熔炼工艺中存在电极中心区域高温热能未能充分利用的不足，以及进一步保障处理粉状物料时流程清洁、畅通与安全生产，进一步提高电炉熔炼的效率，提高金属回收率，降低烟尘率和能量消耗。

工业硅真空熔炼产物的纯度检测方法 638

 0

本发明公开了工业硅真空熔炼产物的纯度检测方法：(a)选取两个同批次同型号的坩埚A、坩埚B，测定其质量为m_A1、m_B1；(b)称取M克真空熔炼产物，置于坩埚A中，加水润湿，依次加入1～3ml密度为1.84g/ml的硫酸、8ml密度为1.15g/ml的氢氟酸、5ml密度为1.42g/ml的硝酸，对坩埚A低温加热蒸发直至内部干燥；(c)将坩埚A、坩埚B共同置于高温炉内，在850～1000℃的高温下灼烧30～40min，将坩埚A、坩埚B共同冷却至室温，称取此时重量分别记为m_A2、m_B2；(d)计算真空熔炼产物中硅的百分含量：Si(％)＝[M‑(m_A2‑m_A1)×S‑(m_B2‑m_B1)]÷M×100％。本发明用以解决现有技术中不便直接对工业硅的硅纯度进行测定的问题，实现简单、快速的对冶金行业中工业硅纯度进行检测的目的。

锡精矿连续熔炼粗锡和炉渣连续烟化的冶炼炉 961

 0

锡精矿连续熔炼粗锡和炉渣连续烟化的冶炼炉，包括有底部连通的前端顶吹熔炼炉和后端侧吹烟化贫化炉；所述前端顶吹熔炼炉包括圆柱形炉体(4)、炉顶的物料入口(1)、从炉顶插入的熔炼喷枪(3)、设置于炉顶的熔炼烟气出口(5)、设置于炉体底部的粗锡放出口(10)；所述侧吹烟化贫化炉包括长方体箱式炉体(18)、炉顶的硫化剂加入口(20)、对称设置于炉体下部两侧的向炉内吹入空气及燃料的喷吹系统(14)、设置于炉体下部的贫炉渣放出口(15)、设置于炉体顶部的烟化烟气出口(19)；长方体箱式炉体的炉底为倾斜炉底(12)。本实用新型可一步完锡精矿连续熔炼成粗锡和熔炼富锡炉渣连续硫化法烟化贫化两个冶金过程，流程短，作业成本低，锡的回收率高，节能效果好。

冶金炉窑废渣水淬及尾气有组织排放系统 1143

 0

本实用新型提供了一种冶金炉窑废渣水淬及尾气有组织排放系统，属于火法冶金技术领域。所述的冶金炉窑废渣水淬及尾气有组织排放系统包括Ⅰ段渣溜槽、Ⅱ段渣溜槽、水淬渣池、回流管和喷淋塔。本实用新型解决了冶金炉窑排出的熔渣水淬不彻底以及蒸汽无组织排放的问题，该装置可通过水渣法处理熔渣，高温熔渣排出后通过该装置进行快速水淬，同时，该装置还能将冷却过程中产生烟尘和水蒸汽一并处理，实现有组织达标排放。此外，在水淬过程中，还能实现水的循环使用，降低水的消耗。

熔炼纯铜或高含铜合金原料的方法 939

 0

本发明涉及一种熔炼纯铜或高含铜合金原料的方法，属于金属冶金领域。方法包括铜原料预处理、熔炼及脱氧工序，其中：铜料为纯铜或高含铜合金，纯铜的铜含量大于99.995％，高含铜合金中铜含量不低于90％。铜杆经除污、预热到500～600℃后装炉熔炼；从熔炼开始在纯铜及高含铜合金熔炼过程中在铜料表面形成防止氧化的保护气体气氛，所使用的气体为N2、H2、CO、C2H2中的一种或多种的混合气体，也可使用Ar等惰性气体，借此以抑制纯铜及高含铜合金熔液的氧化，混合气体的通入量为0.2～1.0l/min，铜杆熔化后温度在1150～1200℃时熔炼结束。本发明能有效防止熔炼过程中熔液的氧化，改善流动性，并抑制氧化物的混入造成铸件质量下降，提高熔液的纯度及产品合格率。

粗硒渣湿料真空熔炼设备 792

 0

本实用新型涉及一种粗硒渣湿料真空熔炼设备，属冶金技术工程技术领域。本实用新型湿料真空熔炼设备由加热及温控装置、熔炼装置、加料装置、出料装置、搅拌装置、冷凝装置和真空系统组成，其中各装置间密封连接，以保证整个设备具有密封承压性。熔炼装置包括熔炼坩埚、炉盖和搅拌装置，熔炼坩埚与炉盖通过法兰连接，熔炼坩埚外壁设一层加热元件，通过加热及温控装置的电器控制系统控制熔炼坩埚内温度；炉盖上部设有可定时定量连续加料的加料装置，及放置于熔炼坩埚内部用于搅拌熔体的搅拌装置，炉盖上部开有导气口，熔炼装置通过导气管与冷凝装置连通；出料装置设于熔炼坩埚的下部外侧，包括出料管和出料阀门；冷凝装置由导气管、挡板、安全阀、放气阀、抽气口和排水阀构成；真空系统包括水环泵和抽气管道，真空系统通过抽气口和冷凝装置连接。

用富氧侧吹还原熔炼炉综合处理铜烟尘的方法 1028

 0

本发明公开一种用富氧侧吹还原熔炼炉综合处理铜烟尘的方法，属于冶金废弃物综合利用技术领域。将铜烟尘酸浸渣进行配料，制成符合富氧侧吹还原熔炼炉熔炼的砖料，无需脱硫工艺便可投入富氧侧吹还原熔炼炉直接进行还原熔炼，得到一次粗铅、一次铅冰铜、炉渣和含尘烟气；将还原熔炼得到的一次铅冰铜用富氧侧吹还原熔炼炉进行富集熔炼，得到二次粗铅、二次铅冰铜、炉渣和含尘烟气，在此处理过程中，铜烟尘中含有的Bi、Sn、Ag、Au等其他有价金属会进入粗铅部分，在后续精炼过程中进行分离回收。本发明提供的铜烟尘综合处理方法，处理工艺简单，综合回收效率高，使用设备少，处理成本较低。

硫化铅精矿连续氧化还原熔炼及渣烟化尾气胺吸收制酸工艺 919

 0

硫化铅精矿连续氧化还原熔炼及渣烟化尾气胺吸收制酸工艺。本发明涉及一种硫化铅精矿在同一冶金炉内连续氧化熔炼-还原熔炼-烟化挥发，对烟气中的SO2吸收后，制取硫酸的工艺。本工艺的特征是：对各阶段产生的SO2浓度在0.008％～15％之间波动的烟气，用热不稳定有机胺液吸收，通过加热富含SO2的有机胺液，连续稳定地解析出SO2，进而连续稳定地制取硫酸。本工艺可使在同一冶金炉内产生的SO2浓度波动很大的冶金烟气实现均匀、连续、稳定地制酸，制取的硫酸质量好，SO2利用率高。

硫化铜精矿连续熔炼粗铜的冶炼炉 1062

 0

一种硫化铜精矿连续熔炼粗铜的冶炼炉。所述冶炼炉是前端顶吹熔炼、中间电炉沉降、末端冰铜连续吹炼的一体式冶金炉，包括有底部依序连通的前端顶吹熔炼炉、中间沉降电炉、末端冰铜连续吹炼炉，熔炼方法是不需要经过转炉连续地将硫化铜精矿熔炼成冰铜和炉渣的混合熔体后连续进行冰铜与炉渣沉降分离再连续将冰铜吹炼成粗铜。本实用新型可连续完成硫化铜精矿熔炼成冰铜和炉渣的混合熔体、冰铜和炉渣的沉降分离、冰铜连续吹炼为粗铜的三个冶金过程，设备结构及操作工艺简单、能耗低、环保、安全。

锡渣侧吹熔池熔炼炉冷料直炼烟化挥发法 995

 0

本发明涉及一种侧吹熔池熔炼物料冷料烟化挥发直炼的方法,属于有色冶金冶炼技术领域。本发明的工艺步骤是:①将破碎的含金属渣料与熔剂按完全反应的炉渣硅酸度计算值配料,搅拌混匀成炉料;②对侧吹熔池熔炼炉点火开炉,在熔池中产出200～500mm深度的熔体;③炉料的投料速度与熔化速度相一致,控制风压、风量、给煤粉量和熔炼温度,进行还原熔炼,熔融层高度为800～1300mm时,停止进料,进一步强化还原熔炼;④按计算量分次加入硫化剂,控制风压、风量和给煤粉量,进行硫化挥发,排放弃渣,留下200～500mm深度的底料熔体,进行下一轮操作。本发明其投资少,热利用率高,熔炼快速,能耗低,占地面积少,生产周期短,便于大规模生产。

铜浮渣侧吹熔炼生产粗铅的方法 777

 0

本发明属于冶金技术领域，涉及一种铜浮渣侧吹熔炼生产粗铅的方法。1）将铜浮渣、纯碱、硫铁矿按照100:8～10：6～8的比例进行配料，均匀投料1～2小时，投料温度600～800℃，同时用高压风均匀鼓入无烟煤；2）投完料在600～800℃熔炼1～2小时后，将温度提高至1100～1200℃再熔炼2～3小时，铜浮渣中的金属铅及化合态铅都被熔炼进入粗铅；3）停止无烟煤的鼓入，澄清分离0.5～1小时后，先通过虹吸放出粗铅和冰铜，再打开渣口放出炉渣，高温烟气经过余热回收、收尘后达标排空。本发明使用无烟煤作为燃料或还原剂，而其他几种使用了焦炭、柴油或电能，因此本发明更经济且适合于大规模生产。

底吹熔炼、密闭吹炼、阳极精炼三连吹装置 605

 0

本发明公开了一种底吹熔炼、密闭吹炼、阳极精炼三连吹装置，包括底吹炉本体、冰铜溜槽、密闭吹炼炉本体、粗铜溜槽、阳极炉本体、冰铜溜槽支撑架、粗铜溜槽支撑架；底吹炉本体通过冰铜溜槽与密闭吹炼炉本体斜平面相连接，并且将冰铜溜槽设于冰铜溜槽支撑架上端；粗铜溜槽支撑架设于密闭吹炼炉本体与阳极炉本体之间，并且将粗铜溜槽设于上端；粗铜溜槽斜平面连接密闭吹炼炉本体与阳极炉本体。本发明采用溜槽将熔炼、吹炼、火法精炼设备连接在一起，产品经溜槽进入下一工序冶金设备；取消传统的使用冶金吊吊运熔体，其中底吹炉、密闭吹炼炉、回转式阳极炉均属于卧式可转动炉型，配套设置传动装置；该装置结构简单，使用方便。

底吹熔炼、顶吹吹炼、阳极精炼炼铜装置 659

 0

本发明公开了一种底吹熔炼、顶吹吹炼、阳极精炼炼铜装置，包括富氧底吹熔池熔炼装置、冰铜溜槽、顶吹吹炼装置、粗铜溜槽、回转式阳极精炼装置；富氧底吹熔池熔炼装置通过冰铜溜槽与顶吹吹炼装置相连接；顶吹吹炼装置通过粗铜溜槽与回转式阳极精炼装置相连接。本发明采用溜槽将熔炼、吹炼、火法精炼设备连接在一起，产品经溜槽进入下一工序冶金设备；取消传统的使用冶金吊吊运熔体，其中底吹炉、回转式阳极炉属于卧式可转动炉型，配套设置传动装置；顶吹吹炼炉装置是固定式炉型；该装置结构简单，使用方便。

硫化矿焙烧制酸系统污酸的综合利用方法 877

 0

本发明属于冶金、化工技术领域，特别是涉及一种硫化矿焙烧制酸系统污酸的综合利用方法。本方法将烟气洗涤产生的低浓污酸和部分中浓污酸循环洗涤烟气，得到中浓污酸，循环过程中脱除污酸中部分的F、Cl；在中浓污酸兑入浓硫酸产热，将污酸中硫酸浓度提高为高浓污酸，同时将高温产热挥发出的气态HF和HCl分别采用氢氟酸和盐酸吸收，处理后的污酸用于冶炼系统。本发明工艺流程简单，氟氯脱除率高，处理成本低，节能环保，较经济地实现了污酸的脱除氟氯和回收利用。

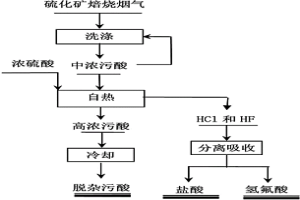

硫化矿焙烧烟气制酸系统污酸的处理方法 702

 0

本发明属于冶金、化工技术领域，特别是涉及一种硫化矿焙烧烟气制酸系统污酸的处理方法。本方法是将烟气洗涤产生的低浓污酸和部分中浓污酸循环洗涤烟气，逐步使硫酸浓度达到中浓污酸，在循环过程中脱除污酸中部分的F、Cl；采用自热系统将中浓污酸通过换热器加热，脱除污酸中90wt%以上的F、Cl，得到高浓污酸，挥发出的氢氟酸和盐酸分别采用低浓度氢氟酸和盐酸吸收；将高浓污酸冷却至室温，结晶析出有价金属离子的沉淀，分离沉淀得到工业应用的硫酸和回收利用的有价金属资源。本发明采用自循环法提高污酸浓度，利用生产中的余热进行污酸的加热浓缩，工艺流程简单、杂质脱除率高、成本低、节能环保，可实现污酸的脱杂和回收利用。

实现铅阳极泥连续多段综合回收的熔炼系统及熔炼方法 996

 0

本发明公开一种实现铅阳极泥连续多段综合回收的熔炼系统及熔炼方法，属于有色金属二次资源综合回收技术领域；本发明针对铅阳极泥中富含砷、锑、铋、铅、金、银等有价元素，在还原熔炼中难以一步实现砷、锑、铋等高效分离的问题，通过三段非等温连续加热，第一加热段回收三氧化二砷，第二加热段回收三氧化二锑，第三加热段在实现金银富集的同时产出金属合金，实现在一个设备中同时回收多种有价元素的目的；本发明所述设备系统及方法具有操作简单，控温准确，原料适应性强，多种有价元素同步高效回收，生产过程连续化，适合规模化工业生产等优点。
