用于铝液截止的密封装置 701

 0

本实用新型涉及冶金设备技术领域，是一种用于铝液截止的密封装置。包括阀杆、内孔、导向槽、杠杆、气缸、支架、滚轮、连接销，与静止室连通的空腔，内孔连通所述空腔与加压室，在空腔内与内孔对应的位置设置有阀杆，内孔靠近阀杆的一端上套有阀座，密封圈紧密装入阀座内，阀杆与密封圈的形状结构相匹配，阀杆向内孔处移动时恰好能插入密封圈封住内孔，阀杆远离内孔的一端套有连接套，滚轮设有轴向延伸出的滚轮轴，滚轮轴穿过连接套与杠杆的一端，并通过滚轮将连接套与杠杆的一端活动连接在一起，杠杆的另一端通过连接销与所述气缸的输出轴活动连接在一起，杠杆的中部设有圆销孔，杠杆通过圆销孔固定在支架上，通过本装置提高了生产效率和质量。

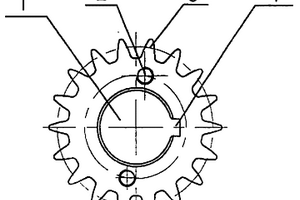

平衡轴齿轮 987

 0

本实用新型涉及单缸系列柴油机上使用的平衡轴齿轮。平衡轴齿轮由粉末冶金材料制成,采用锥台结构,在其平端面上设有2-20个螺纹孔,该螺纹孔成对分布在同一圆周上;平衡轴齿轮的中心孔与键槽的连接处设有圆倒角或直倒角,齿根圆角为双圆角或单圆角过渡,齿顶修缘为圆角。平衡轴齿轮与已有钢制齿轮相比,具有噪音小、耐磨性好、材料利用率高、制造成本低、装配和维修更方便、省时等优点。

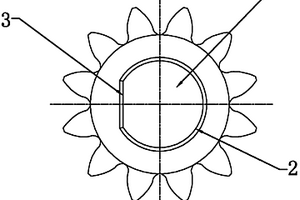

电动机小齿轮 699

 0

本实用新型电动机小齿轮涉及一种用于电动机的粉末冶金小齿轮。其目的是为了提供一种工艺简单、加工方便、一次成型合格率高且不易打滑或开裂的电动机小齿轮。本实用新型电动机小齿轮，所述小齿轮内孔的横截面形状包括圆弧和弦，所述圆弧的圆心角大于200°小于340°。齿轮内孔横截面形状采用圆弧和弦的组合，且将圆弧的圆心角限制在200°和340°之间，使得小齿轮内孔加工简单，小齿轮整体强度较高。

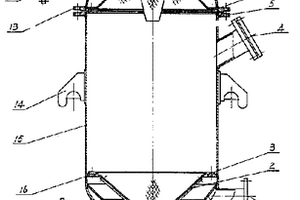

活性碳过滤机 729

 0

一种活性碳过滤机,除由进液管(1)、活性碳进管(4)、上封头(11)、出液管(12)、筒体(15)、排污管(17)活性碳出管(18)、下封头(19)组成外,其特殊之处在于进液管(1)内的下封头(19)内侧连接锥体分布装置(20),并在下封头(11)内连接下锥体孔板II(3)和下锥体孔板I(2),在上封头(11)内连接上锥体孔板I(7)和上锥体孔板II(8)、因而过滤面积大、流量大、活性碳吸附效果好,活性碳更换简单、省时、省力,延长滤网使用寿命,特别适用于湿法冶金、电镀、电解等工艺的溶液过滤。

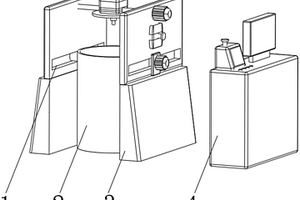

快速铁水温度测量记录装置 737

 0

本实用新型提供一种快速铁水温度测量记录装置，涉及冶金工业检测仪表技术领域，包括底座和控制台，所述底座的顶部固定有支撑板，所述支撑板之间设有转轴，且转轴与支撑板活动连接，所述支撑板的侧面固定有旋转电机，且旋转电机的输出端贯穿支撑板，且旋转电机的输出端与转轴的一端键连接。采用旋转结构，利用旋转电机带动红外测温仪旋转，在熔化炉将铁水倒入浇筑桶时，旋转电机旋转将红外测温仪旋转至向上的方向，防护壳和挡板对红外测温仪进行有效的保护，这种设计延长了红外测温仪的使用寿命，增加了生产效率。

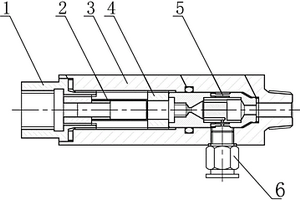

油气预分配器 902

 0

本实用新型涉及一种油气预分配器，管状的预分配器体的后端安装有进口接头，前端开设有轴向油气出口；在预分配器体内安装有分配芯，该分配芯的后端为油气进入端，该分配芯的前端为第一油气输出端，该分配芯的侧壁上设有第二油气输出端；第一油气输出端与所述的轴向油气出口相通，第二油气输出端连接有径向接头；径向接头安装在预分配器体的管壁上并且走向与预分配器体相垂直；分配芯的后端通过止动螺母连接有过滤器，过滤器与进口接头的前端相连接。结构紧凑合理，油气管路简洁，便于安装与维护，适用于高速、高温、重载等恶劣的工况场合，尤其适用于冶金行业轧机轴承的润滑油气分配。

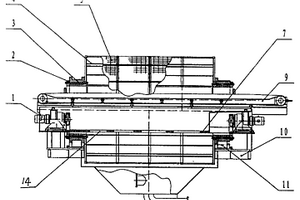

重型渣水分离器 987

 0

本实用新型涉及一种渣水分离器,尤其是一种用于冶金、钢铁行业的重型渣水分离器,属于渣水分离技术领域;它主要包括支架及安装于其上的过滤器主体和位于过滤器主体下方的溢流槽,过滤器主体的两端分别通过托圈及托辊支撑连接在支架上,过滤器主体的中心空腔内装有槽式皮带机,其特点是,过滤器主体是由大直径的滤筒和与其两端连为一体的小直径支撑筒构成的,滤筒的外周上由连有数十片金属焊接过滤网,滤筒的内周上均匀焊接有数十个滤渣板,在其内周左上侧装有网状滤渣延时装置,过滤器主体的两端各自通过齿轮付与摆线针轮减速机连接,两个摆线针轮减速机是双向同步驱动的,齿轮付的从动齿轮固定在过滤器主体上,过滤器主体内设有渣水分配器;具有排渣能力强,过滤精度高,滤渣含水率低,使用寿命长等特点。

侧吹炉烘炉烟气降温喷雾室装置 1020

 0

本实用新型涉及冶金技术领域，尤其涉及一种侧吹炉烘炉烟气降温喷雾室装置,包括喷雾室上端、喷雾室中端和喷雾室下端，所述喷雾室上端设有烟气出口，喷雾室上端与喷雾室中端连接处设有喷雾室水环管，外接循环水；喷雾室中端与喷雾室下端连接处设有喷雾室风环管，外接压缩空气；喷雾室水环管与喷雾室风环管之间分别用无缝钢管连接，连接处设有喷枪，喷雾室下端设有烟气进口。本实用新型的有益效果是:避免了收尘布袋高温灼烧事故的发生，又延长了布袋的使用寿命，节约能耗，增加经济效益，设备制作简单、易操作。

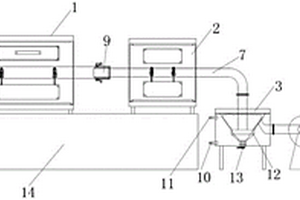

粗三氧化二砷的提纯装置 945

 0

本实用新型涉及一种粗三氧化二砷的提纯装置，属于冶金技术领域，包括通过管道依次连通的材料加热炉、材料保温炉、水冷收集装置、风机和尾气吸收罐；所述材料加热炉内部设置有加热管，所述材料保温炉内部设置有保温管，所述加热管的两端伸出材料加热炉，所述保温管的两端伸出材料保温炉，所述加热管的一端通过法兰与保温管连接。本实用新型的一种粗三氧化二砷的提纯装置，其中材料加热炉和材料保温炉采用触屏操作智能化PID控制温度，操作简单便捷，可控程度高；在设备运行期间，内部一直维持负压状态，能够避免烟气外漏等现象发生，降低安全隐患。

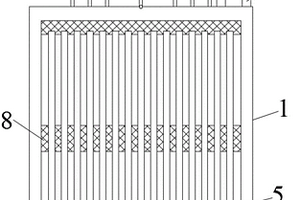

侧吹熔炼烟道水冷闸板装置 831

 0

本实用新型涉及一种侧吹熔炼烟道水冷闸板装置，属于冶金技术领域，设置于高温烟道中，包括闸板主体和设置于闸板主体顶面的连接件；所述闸板主体顶面设置有进水管和出水管，所述闸板主体内部为空腔，所述空腔内沿横向阵列、沿纵向延伸有若干连接管，若干所述连接管相互连通，所述进水管和出水管分别与连接管连通；所述空腔和连接管之间浇筑有防火材料，所述闸板主体表面涂有耐高温防腐涂层。本实用新型的一种侧吹熔炼烟道水冷闸板装置，该装置的防腐防高温效果好，且使用寿命长，可用于上升烟道中烟气的控制，并且该装置制作工艺简单，投资成本低，且结构简单，便于后期使用，满足实际操作中的使用要求。

除杂机 828

 0

一种除杂机,除由调速电机(1)、变速箱(2)组成外,其不同之处在于所述变速箱(2)输出端通过皮带(3)连接矿浆管(4),矿浆管(4)与中心相连的锥形固架(5)连接,锥形固架(5)外连接筛网(6),锥形固架(5)内连接螺旋(7),锥形固架(5)下端连接矿浆槽(8)和排杂槽(9),矿浆槽(8)底部设有排矿口(11),排杂槽(9)内设置方形滤网(10),因而,结构新颖,坚固耐用,可根据物料含杂性质调整锥型筛网转速或更换不同孔径筛网,达到及时完全除杂的目的,特别适合应用于化工、冶金等领域的浆料除杂。

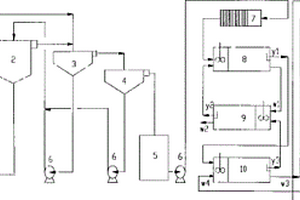

从含铜金精矿烧渣中回收阴极铜系统 1052

 0

本实用新型涉及一种从含铜金精矿烧渣中回收阴极铜系统,属于湿法冶金装备技术领域。特征:单层浓密机入口接酸浸工序的酸浸槽,单层浓密机上清液出口接下部板框压滤机,板框压滤机上清液出口接下部储液槽,储液槽经转料泵连板框压滤机,板框压滤机经一级萃取槽、二级萃取槽、反萃取槽连接至电解槽装置,单层浓密机、板框压滤机下部分别连转料泵,由转料泵连上部的单层浓密机,单层浓密机下部经转料泵去提金工序。效果:减少了酸浸液中固体颗粒等杂质,改善了萃取作业条件,提高了富铜液质量,富铜液可直接电解作业;采用M萃取剂和“二萃一反”混合澄清萃取装置、电解装置,铜回收率达到85%以上。

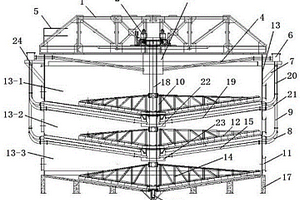

液压中心传动多层洗涤浓密机 910

 0

本实用新型公开了一种液压中心传动多层洗涤浓密机，其包括池座、栏杆、爬梯及走台、池座上连接池底均为锥形的三层浓密池，上层设有与入料管切向连接的布料桶，中下层设有U型受料桶，三层浓密池设有溢流口；液压驱动提耙装置连接主轴，主轴连接三层与液压驱动提耙装置相连的耙架装置；浓密池连接洗液装置，下层浓密池的池底连接排矿斗，排矿斗的排矿口通过排放管与泵连接。本实用新型占地面积小、自动化程度高，安装操作简单，设备运行平稳，处理量大，运行噪音小，浓缩效率高，防止压耙事故，耙架装置不易扭坏，沉降速度加快，提高了处理能力；洗涤效果好，广泛应用于冶金、煤炭、非金属选矿、环保水处理等行业的脱水作业。

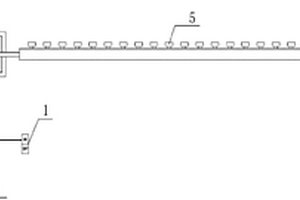

带式真空过滤机的滤布再生装置 993

 0

本实用新型涉及冶金和化工行业矿浆脱水技术领域，特别涉及一种带式真空过滤机的滤布再生装置，包括一根带有喷头的移动洗水管，其特征在于，所述洗水管一端固定在支架上，另一端固定在切换阀上；所述切换阀下端连接有电磁阀，所述电磁阀下端设置有空气入口，所述电磁阀一侧连接有继电控制器。本实用新型结构简单，制作容易，适用性强，工作稳定，减少了工作过程中水能的消耗，提高了企业的经济效益。

带式焙烧及SCR脱硝系统 945

 0

本实用新型公开了一种带式焙烧及SCR脱硝系统，属于钢铁冶金球团工艺技术领域。该带式焙烧及SCR脱硝系统包括带式焙烧单元、SCR脱硝单元和烟囱，其中，带式焙烧单元包括传送带机构和设置于传送带机构上且沿传送带运动方向依次设置的抽风干燥段、预热段、焙烧段以及一冷段，焙烧段包括前焙烧段和后焙烧段，抽风干燥段、预热段和前焙烧段下方设置有主抽风箱；SCR脱硝单元与主抽风箱的出气口和一冷段的出气口连通；烟囱用于排放带式焙烧单元和SCR脱硝单元中产生的烟气。该带式焙烧及SCR脱硝系统节省了SCR脱硝系统的运行成本和投资造价，且占地面积小。

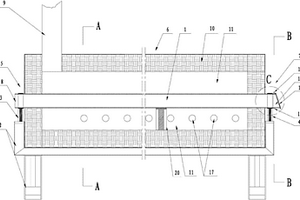

管式防氧化加热炉 1127

 0

本实用新型属于冶金设备领域，尤其涉及一种管式防氧化加热炉。本实用新型出料口设置的炉管出口自动盖板总成能够被毛坯顶开出料，再依靠自身重力自动落下，盖上出料口，防止空气进入加热炉炉管造成炉管内物料被氧化；出料口设置的护气体环管和保护气体环形支管喷口，将排烟管道排出的尾气或其他还原性气体通入保护气体进口，隔绝了外界空气从出料口进入加热炉炉管，有效防止了被加热物料的表面氧化现象。本实用新型的加热炉在加热钢锭/钢坯/部件毛坯时，其表面不氧化，且结构简单，投资较低，安全稳定，可操作性强，连续运行、加热内外温度均匀，节能减排环保。

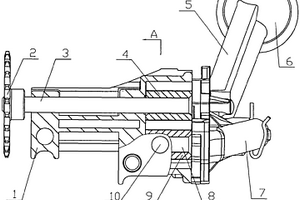

机油泵 741

 0

本实用新型公开了一种机油泵，包括泵体(1)，泵体(1)设有机油泵传动轴(3)和从动齿轮轴(8)，机油泵传动轴(3)的一端设有从动轮(2)，机油泵传动轴(3)的另一端设有机油泵主动齿轮(4)，从动齿轮轴(8)设有从动齿轮(9)，机油泵主动齿轮(4)和从动齿轮(9)位于泵体(1)的内腔，从动轮(2)位于泵体(1)的外端，所述机油泵主动齿轮(4)与所述机油泵从动齿轮(9)外啮合传动方式，所述从动轮(2)、所述机油泵主动齿轮(4)都与机油泵传动轴(3)采用过盈配合连接方式；所述从动轮(2)是齿轮或链轮；所述从动轮(2)采用粉末冶金材料。本实用新型结构紧凑、体积小，实现多样化传动，可靠性高，成本低。

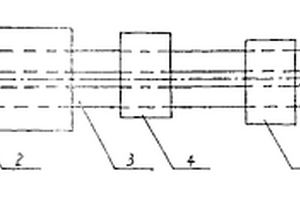

组合式内燃机凸轮轴 987

 0

一种组合式内燃机凸轮轴。其结构和制作工艺特点是;分别用45#钢或合金钢的钢材或无缝钢管制成单一的中间轴,用粉末金属材料和复压、复烧和复整的粉末冶金工艺制成单一的凸轮;或者中间轴和凸轮都用45#钢或合金钢制成单一的组合件。再选用粘结法、机械紧固法或焊接法中的任一种方法将中间轴和凸轮组合成一个整体。这是一种结构简单合理,工艺简易可行,消耗少,成本底,性能好,噪声小,寿命长,价格低的系列化产品。

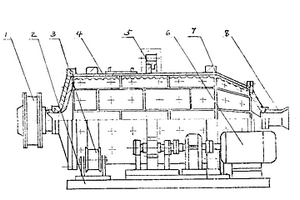

托滚式圆锥球磨机 943

 0

一种托滚式圆锥球磨机,除由入料部分、筒体、传动部分、衬板、出料口组成外,还在钢底座上接有四个托滚,支撑着筒体。筒体采用单锥或双锥,传动部分大齿轮位于直筒的中间部位,衬板采用环沟波浪式的。因而重量轻、节能、噪音小、进出料快、筒体的扭曲力小、生产效率高、便于拆装,可广泛应用于矿山、冶金、化工等行业。

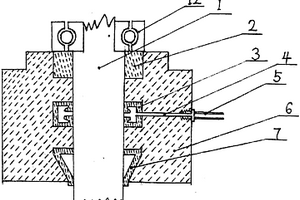

气流密封组件 712

 0

一种气流密封组件,由密封端盖(6)组成,其不同之处在于所述的密封端盖(6)中间部位有一轴孔,该轴孔固定连接密封孔道(4),密封孔道(4)的内端固定连接C型骨架密封圈(3),其外端固定连接压力密封管(5),在密封端盖(6)的下端的内侧连接尖锥环型密封圈(7),其上端的内侧连接阻油密封环(2);其特别适用于矿山、冶金等行业的磨矿机、破碎机、搅拌机、分级机、选矿机、输送机等多种机械配套使用。

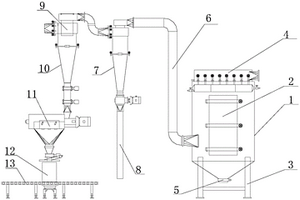

磨粉机的高效分离装置 1113

 0

本实用新型公开了一种磨粉机的高效分离装置，涉及气固体系分离设备技术领域，包括储粉箱、二级分离装置、一级分离装置、风箱和传送装置，所述储粉箱的外壁与二级分离装置的顶部固定连接，所述二级分离装置的左端与一级分离装置的顶部固定连接，所述一级分离装置的底部固定安装有风箱，所述风箱的底部固定安装有传送装置。该磨粉机的高效分离装置，通过在高效分离装置内部的旋转气流中，颗粒物受离心力作用作径向向外(朝向筒锥壁)运动，运动速度可由颗粒物所受的离心力及气流阻力的运动方程求得，在气流作用下提高颗粒物与筒锥体壁相撞的概率，可以提高旋风除尘器除尘效率，且在能源、化工、冶金、环保等许多领域有着广泛的应用。

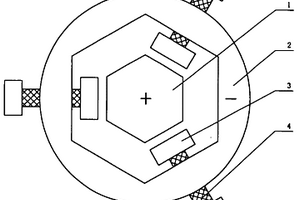

电弧炉直流电电源分配开关 1011

 0

本实用新型属于冶金行业所使用电弧炉设备中 的一种电弧炉电源分配开关，特别是适合原来配置交流电源的 电弧炉改造为直流电电源的一种电弧炉电源分配开关。所要解 决的技术问题就是背景技术存在的：现有配置交流电源的电弧 炉是将交流电输出使用。由于交流电的特性，会阻碍电流输出， 浪费电能，并且导致电弧炉效率低，影响冶炼质量。解决该问 题所采用的技术方案要点是：若干动触点可与正极端子或负极 端子触碰连接，动触点连接动触点接线端子。本实用新型可用 于现有配置交流电源的电弧炉改造为直流电源的电弧炉，具有 消除电感消耗，节约电能，显著提高了电弧炉效率，保证了冶 炼质量等显著优点。

发动机冷却风扇用铁芯 1049

 0

本实用新型涉及发动机冷却风扇用铁芯。所述铁芯包括法兰本体、连接在法兰本体上且沿同一圆周均匀分布的若干齿,所述法兰本体的连接平面为同一平面;所述法兰本体的连接平面位于相邻两齿之间的部分与其中心孔面的交接处为圆倒角。所述齿呈扇形或梯形,其沿轴向的四个角为圆倒角。本实用新型是由粉末冶金材料通过压制模具直接成型的一体结构,具有结构设计合理,装配方便安全、导向性好和对密封圈无损坏,密封性能好,材料利用率高和生产效率高,制造工艺简单可靠和成本低,以及重量轻、减轻发动机的重量、能源消耗低和节油效果明显等优点。

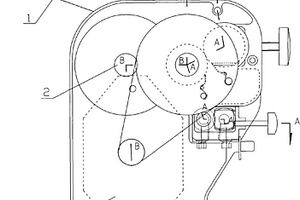

电动面条机 1033

 0

本实用新型公开了一种电动面条机,主要包括在机架内腔转动连有压面皮装置、切面条装置和过轮轴的传动端,连有减速传动装置的带轮和齿轮相接构成;在所述过轮轴(2)下方的机架内腔,设有电机(3);所述电机的输出带轮,通过皮带与减速传动装置的带轮传动相接。本实用新型充分利用机架内腔的空间,将电机置于过轮轴下方,既实现了结构紧凑,明显地减少了体积,又增加了面条切出下落在工作台面上堆叠存积的高度,减轻了人们的劳动强度;采用塑料与粉末冶金嵌件固连的结构,有效地降低了减速传动装置带轮和齿轮的传动噪音。

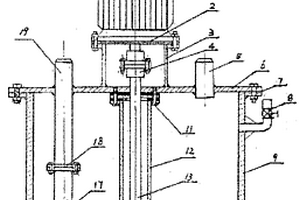

耐酸碱自吸泵 1089

 0

本实用新型公开了一种耐酸碱自吸泵,它由电机、联轴器、传动轴、泵体及密封箱组成;泵体安装在密封箱内,密封箱上有进液口和出液口,由于密封箱为完全密封,使用时靠自吸将液体吸入箱体内,大大增加了泵的工作能力,且不泄漏,不受安装场地限制,成本低,耐腐蚀,广泛应用于化工、机械、冶金、石油、农业、医药各个行业,是一种理想的耐酸碱动力装置。

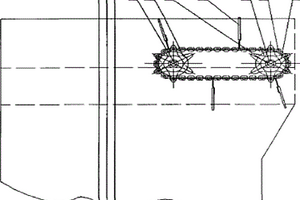

浮选机新型履带式链条刮板 863

 0

一种浮选机新型履带式链条刮板,其不同之处在于副轴(1)连接副轴链轮(4),主轴(5)连接主轴链轮(7),副轴链轮(4)与主轴链轮(7)活动连接链条(6),链条(6)的外侧固定连接塑料刮板(3),因而结构简单,造价低廉,使用方便,有效地减少了流程中的浮选时间,保证了流程的稳定可靠,降低了浮选药剂和电耗成本,提高了回收率,特别适合于冶金矿山浮选作业使用。

用于汽车制动系统的ABS齿圈 858

 0

本实用新型公开了一种用于汽车制动系统的ABS齿圈。ABS齿圈是由粉末冶金材料成型的整体式结构,包括本体、固定座;其中本体呈圆环形,其外圆周面上沿轴向均匀地分布有若干齿,其内设有中心孔;所述固定座为若干个且沿同一圆周均匀分布,呈Γ型,其下端与本体的上端面连接;所有固定座上端面位于同一平面上,所有固定座内圆呈圆弧形且位于同一圆周面上,所有固定座外圆与本体的外圆周面共面;所有固定座上的通孔中心位于同一圆周上,且与所有固定座内圆为同一圆心。本实用新型制造工艺简单,生产效率和材料利用率高,适于大批量生产且产品质量稳定、加工精度高,节省原材料、减轻重量,降低油耗,装配维修方便,制造成本低,使用寿命长。

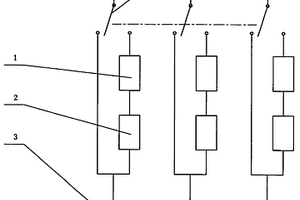

电弧炉交直流转换的电控装置 956

 0

本实用新型属于冶金行业所使用电弧炉设备中 的一种电弧炉交直流转换的电控装置。所要解决的技术问题就 是背景技术存在的：现有配置交流电源的电弧炉由于交流电的 特性，会产生电感阻碍电流输出，浪费电能，并且导致电弧炉 效率低，影响冶炼质量。解决该问题所采用的技术方案是：三 相交流电源与连接的对应电极之间通过切换开关连接由整流 器和直流分配开关组成的电路，或者与电极直连。本实用新型 可用于三相电弧炉改造为交直流转换的电弧炉，具有节约电 能，交直流共存的等显著优点。

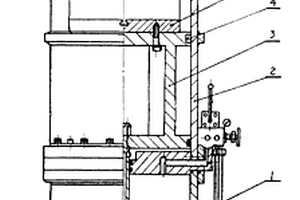

小型筒式液压机 1016

 0

一种小型筒式液压机，是由双缸串联液压缸[1]、 筒形立柱[2]、活塞[3]、工作台[5]组成，它改变了传 统的柱式，框式及钢丝缠绕式液压机的形式，采用整 体结构。它具有成本低，加工、安装、维修方便，操作 灵活可靠等优点。该液压机可用于压制砂轮、粉末冶 金等。

转向助力泵法兰盘 964

 0

本实用新型提供转向助力泵法兰盘，它包括三角形基座和圆形凸台，三角形基座三个角的位置上均布着螺纹孔，法兰盘的中央孔与圆形凸台同轴，圆形凸台和中央孔的边上均有倒角，圆形凸台和三角形基座相交的圆周上有凹槽；本实用新型的法兰盘采用了粉末冶金的生产工艺压制成型，结构简单，机械加工成本低，生产效率高。
