低松装密度铜锌合金黄铜粉及其制备方法 776

 0

本发明提供一种低松装密度铜锌合金黄铜粉及其制备方法，所述制备方法包括以下步骤：高压水雾化制备铜锌合金粉；利用高能球磨机将制备的铜锌合金粉与纯锌粉混合、搅拌、研磨；将研磨后的粉末进行真空烧结；利用粉碎机将烧结得到的铜锌合金粉破碎，然后筛选，得到所述低松装密度铜锌合金黄铜粉。本发明通过上述方法制备的铜锌合金黄铜粉的松装密度为1.5-1.8g/cm3，能够满足技术和市场的需要。

高性能17-4PH不锈钢及其制备方法 738

 0

本发明公开了一种高性能17-4PH不锈钢，以重量百分比计的组成成分为：17-4PH不锈钢93.0-96.5%、FeB1.0-2.0%、Mo2.0-4.0%、VFe0.5-1.0%，制备方法为：将原料17-4PH不锈钢、FeB、Mo、VFe进行混料、球磨、造粒、压制、脱脂、真空烧结，得到高性能17-4PH不锈钢。通过上述方式，本发明的高性能17-4PH不锈钢及其制备方法，加入适量、成分合理的烧结助剂能使致密度得到极大的提高，具有极佳的耐腐蚀性和较佳的综合力学性能，能用于制造承受较重负荷及对硬度、耐磨性和耐腐蚀性有较高要求的设备或部件，在机械、军工、航空、核工业等多种领域广泛应用。

含AlN和TiB2的Ti(C,N)基金属陶瓷刀具材料及其制备方法 808

 0

本发明公开一种含AlN和TiB2的Ti(C,N)基金属陶瓷刀具材料及其制备方法，材料包括以下质量百分比组分的原料：Ti(C0.5,N0.5)：40％～60％；WC：15％～35％；Mo2C：0.5％～10％；TaC或NbC或(Ta,Nb)C：2％～10％；TiB2：0～5％；AlN：0～5％；Co：0～15％；Ni：0～15％。制备方法包括湿磨、干燥制粒、模压成型和烧结，其中烧结过程分四段：低温段真空烧结、中温段N2分压烧结、高温段混合气体高压烧结、高温段真空烧结。所得的Ti(C,N)基金属陶瓷刀具材料具有优异的韧性、强度、耐磨性和抗氧化性，能显著提高刀具的切削稳定性和使用寿命。

光纤预制棒母棒的烧结装置 1033

 0

本实用新型提供了一种光纤预制棒母棒的烧结装置，利用该装置烧结，可以解决真空烧结松散体时，石墨加热件被氧化的问题，且可以解决松散体烧结过程中气泡多和OH含量高的问题，从而获得气泡少和OH含量低的烧结芯棒。其包括真空烧结炉，所述真空烧结炉的腔体内布置有石英中心管、硅钼棒加热件、石墨保温层，所述石英中心管的顶部设置有保温层，引杆贯穿所述保温层后内伸至所述石英中心管的内腔内，所述引杆的下端通过连接套连接靶棒，所述靶棒用于松散体的沉积附着，所述石英中心管的对应于松散体沉积附着的长度方向的外环壁环布有所述硅钼棒加热件，所述硅钼棒加热件的外环部分设置有环布的石墨保温层。

光纤预制棒母棒的烧结装置及对应的烧结方法 947

 0

本发明提供了一种光纤预制棒母棒的烧结装置，利用该装置烧结，可以解决真空烧结松散体时，石墨加热件被氧化的问题，且可以解决松散体烧结过程中气泡多和OH含量高的问题，从而获得气泡少和OH含量低的烧结芯棒。其包括真空烧结炉，所述真空烧结炉的腔体内布置有石英中心管、硅钼棒加热件、石墨保温层，所述石英中心管的顶部设置有保温层，引杆贯穿所述保温层后内伸至所述石英中心管的内腔内，所述引杆的下端通过连接套连接靶棒，所述靶棒用于松散体的沉积附着，所述石英中心管的对应于松散体沉积附着的长度方向的外环壁环布有所述硅钼棒加热件，所述硅钼棒加热件的外环部分设置有环布的石墨保温层。

高含量铬掺杂四氧化三铁粉体的制备方法 857

 0

本发明涉及一种高含量铬掺杂四氧化三铁粉体的制备方法，该材料的分子式为Fe3‑xCrxO4，该制备方法包括以下步骤：步骤(1)，采用共沉淀法制备Cr掺杂Fe3O4前驱粉：将沉淀剂缓慢滴至搅拌中的FeSO4与Cr2(SO4)3混合溶液中，滴定完成后自然沉淀，将沉淀物烘干，取出研磨均匀得到前驱粉；步骤(2)，将上述前驱粉压制成型，采用第一Fe箔包覆后进行真空烧结，取出研磨成粉，步骤(3)，在上述粉体中添加Fe2O3粉，研磨均匀后压制成型，用第二Fe箔包覆后进行真空烧结，取出研磨均匀，即为所需的高含量Cr掺杂的Fe3O4粉体Fe3‑xCrxO4，其中，x＝1‑1.5，本发明提供了一种现有技术无法制备的高含量Cr掺杂Fe3O4粉体CrxFe3‑xO4的方法，从而可以方便的研究核电厂主回路系统奥氏体不锈钢管壁表面氧化膜的性能。

高效导热型粉末冶金用烧结炉 853

 0

本实用新型涉及一种高效导热型粉末冶金用烧结炉，包括：炉体；设置在炉体内的真空烧结箱，炉体的底部设有抽真空机，真空烧结箱的顶部设有加热管；滑动式装配于真空烧结箱的烧结架；与加热管相连接的导热组件，导热组件包括：呈螺旋状缠绕加热管的第一导热段、延伸至真空烧结箱两侧的第二导热段、以及铝箔层。通过螺旋状的第一导热段能够充分与加热管接触，将加热管的热量引导至第二导热段，由于第二导热段设置在真空烧结箱的两侧，并配合设置在真空烧结箱侧壁的铝箔层，将第二导热段上的热量辐射在烧结架上，从而实现整个真空烧结箱快速加热，提高了导热效率，并使得烧结箱内的温度更加均匀，烧结架上下层的温度差距小，从而能够提高烧结质量。

双电源双炉体切换开关的自动化控制系统 973

 0

本发明涉及真空冶金技术领域，且公开了双电源双炉体切换开关的自动化控制系统，包括系统模块总成，所述系统模块总成包括安全模块、主电源模块和气缸模块，所述安全模块包括电磁安全阀，且气缸模块包括气缸管路、气缸和气缸工作状态显示器，所述电磁安全阀与气缸管路相连接，所述主电源模块包括两个主电源选炉。本发明利用计算机画面显示各气缸状态及电源状态，提高系统的智能性，用户可以随时查看设备的实时状态，更加方便，利用控制系统程序把有可能发生事故的逻辑关系进行强制规避，就算人为误操作但由于没有通过发生事故的逻辑关系，所以该操作也不会执行，更加安全。

智能化控制的烘炉系统的自动化控制装置 815

 0

本发明属于真空冶金技术领域，尤其为一种智能化控制的烘炉系统的自动化控制装置，包括真空烘炉，本发明同时使用三个热电偶测温探头安装在真空烘炉内部上、中、下位置，更加真实的反应真空烘炉内部不同位置的温度升温情况，避免原有温度检测的延时性；利用计算机总控显示器显示真空烘炉内部进行的状态，使用阶段式显示模块时刻反应当前炉温曲线是否有问题；利用真空烘炉内部的控制系统自动计算出当前所需要升的温度和通过热电偶测温探头采集到现场炉内的温度，进行实时比较并且通过两个温度之间差的大小，来自动调节功率的大小；本发明有效提高工作效率，减少工人工作量，更好的烧结炉衬材料，提高炉衬使用寿命。

智能控制高温合金钢变频融熔炉冷却巡检控制系统 1143

 0

本发明属于真空冶金技术领域，尤其为种智能控制高温合金钢变频融熔炉冷却巡检控制系统，包括冷却器和计算机显示器，通过将流量传感器、压力传感器、温度传感器同时安装在多个水流支路上，并通过计算机将数据传输显示在计算机显示器上，工作人员能更加方便直观的查看熔融炉内冷却系统的情况，以保证设备的正常运行，且在有故障时能更加清晰的反向冷却系统的实时情况，并尽快处理应急情况，且通过在管路两侧设置应急进水阀和应急回水阀并通过应急阀开关和内部控制器连接，通过观察计算机显示器得知水路故障停止运行并检修后再次开炉时炉体水泵出现故障无法运行，控制装置控制炉体进水阀、炉体回水阀关闭并将应急进水阀、应急回水阀开启切换。

真空分离脱水除油泥装置 1108

 0

本实用新型公开了一种真空分离脱水除油泥装置，包括进油泵组，所述进油泵组连接有输油管，所述输油管连接有真空罐，所述真空罐顶部连接有抽气管，所述抽气管连接有油水分离器，所述油水分离器连接有输送管，所述输送管连接有真空泵，所述真空罐连接有空气过滤器，所述真空罐的右侧连接有高液位开关，所述真空罐在高液位开关的下侧连接有低液位开关，所述真空罐底部一侧连接有排污管，所述排污管连接有排污阀，所述真空罐底部另一侧连接有排油管，所述排油管连接有排油泵组，所述排油泵组连接有预过滤器，所述预过滤器连接有充电混合单元，所述充电混合单元连接有精过滤器。

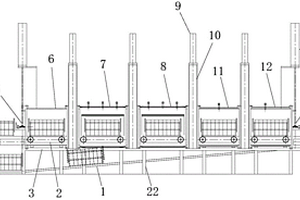

连续式卧式真空烧结炉 676

 0

本实用新型公开了一种连续式卧式真空烧结炉，包括卧式安装架，所述卧式安装架上端面从左到右依次安装设置有第一抽真空炉、第二抽真空炉、加热炉、封接炉和冷却炉，所述卧式安装架上设置有料框，所述第二抽真空炉、加热炉和封接炉外配置有机械扩散泵机组，所述第一抽真空炉、冷却炉外配置有机械泵，结构简单，构造清晰易懂，工件由炉外到炉内，抽真空，加热，封接，冷却，出炉，可实现全自动操作，从而实现连续烧结，操作简单，自动化程度高，生产效率高，人工成本低，值得推广。

不锈钢工件真空烧结炉 764

 0

本实用新型涉及一种不锈钢工件真空烧结炉，包括机壳、安装在机壳上的炉体和真空系统，炉体包括炉壳和设置在炉壳内的炉膛，真空系统与炉壳内部相连通，炉壳包括同轴设置的内壳体和外壳体，内壳体和外壳体前端设置有第二封头和第四封头，炉壳与第二封头、第四封头之间设置有相互贴合的第一法兰和第二法兰，内壳体和外壳体均与第一法兰相连接，第二封头和第四封头均固定在第二法兰上，外壳体和第四封头之间连接有第一铰链。本实用新型的炉壳采用同轴设置的内壳体和外壳体，能够提高内壳体内部的密封性；此外，通过设置第一法兰和第二法兰，一方面能够方便开合第二封头和第四封头，另一方面也能够提高封头闭合后炉壳的密封性。

制作钐钴永磁材料的真空烧结炉 1127

 0

本实用新型公开了一种制作钐钴永磁材料的真空烧结炉，包括炉体，所述炉体的左侧面开设有进料口，所述炉体的左侧面固定连接有四个对称的固定板，两个所述固定板相对的一侧均固定连接有两个竖板，左侧所述竖板的外表面活动穿插有丝杆，所述丝杆的右端转动连接在右侧竖板的左侧面，所述丝杆的外表面螺纹连接有螺母座，两个所述螺母座之间固定连接有密封板，所述密封板的左侧面固定连接有锥形密封垫，所述密封板的右侧面固定连接有圆环轨道，所述圆环轨道的内部活动穿插有环形板，所述环形板的右侧面固定连接有密封环，所述炉体的左侧面固定连接有环形座，通过多级密封的效果，使密封性大大提高，使得本炉体具备很好的密封性。

高温真空烧结炉的馈电结构 663

 0

一种高温真空烧结炉的馈电结构，属于高温烧结炉技术领域。包括炉壳,具有炉壳冷却机构、炉壳上配接有炉管抽真空接口、炉筒抽真空接口、保护气体管接口和电极接口，在炉壳的左端和右端端口的部位各设炉壳端盖；炉筒，设在炉壳腔内；炉筒内套，与炉筒腔壁贴触；炉管，炉管腔内设炉床；保护气体引入机构，设在炉管腔内；炉管加热机构，各包括一组石墨加热单元和一组石墨电极柱，石墨加热单元各由一组石墨加热棒和一对石墨导电连接条组成，特点是：馈电结构包括馈电机构，其数量与一组石墨电极柱的数量相等且各包括上、下绝缘套、绝缘垫、固定板、电极接线板、电极和电极冷却装置。增进炉壳的整洁性，保障安全，具有方便而快捷连接的效果。

新型外循环真空烧结炉 1009

 0

本实用新型公开了一种新型外循环真空烧结炉，包括炉体，所述炉体的外部安装有炉壳，且炉壳的外壁贴合有矿物棉保温层，所述炉体的下端焊接有支撑柱，且支撑柱的一侧安焊接有底板，所述底板的上端安装有冷却机构，所述炉体的内侧壁焊接有横板，且横板的内部开设有第一卡槽，所述第一卡槽的内部连接有第一卡块。本实用新型，通过安装有冷却机构，在冷却箱、液泵和冷却循环管的作用下，可以当产品烧结完成后，更好的对炉体与烧结材料进行冷却，还可以保护烧结炉，以便于该装置的正常使用，同时在出水管和进水管的作用下，可以对冷却液进行回收反复利用，提高冷却速度的同时节约资源避免造成浪费，提高了该装置的使用性。

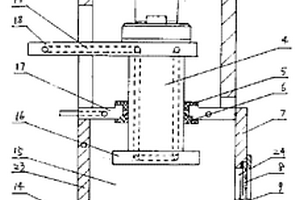

金刚石制品的真空烧结设备 996

 0

一种金刚石制品的真空烧结设备,其特征在于:它包括箱体[23]、插入到箱体[23]内腔中的活塞[4]、位于所述的箱体[23]内腔下部的下电极[13],所述的箱体[23]的顶部设有顶板[17],所述的活塞[4]穿过顶板[17]并与顶板[17]动密封连接,所述的箱体[23]的前侧部开有操作孔[24],所述的操作孔[24]上盖有门板[7],所述的门板[7]与箱体[23]活动连接,并且门板[7]与箱体[23]通过密封圈[10]相接触。在对箱体内腔中的金刚石制品进入操作时,只需要打开门板,则手伸入操作孔内即可进行操作,因此本实用新型放置工件灵活,操作方便。

IGBT芯片的真空烧结装置 853

 0

本实用新型公开了一种IGBT芯片的真空烧结装置，包括脱模装置、烧结板、烧结炉和底板，所述底板顶部的一端固定有底座，且底座的顶端固定有烧结炉，所述烧结炉的内部设置有烧结腔，所述烧结腔内部的顶端固定有温度传感器，且烧结腔内部的中央位置处设置有烧结板，所述烧结板下方的烧结腔内固定有脱模装置，且脱模装置内部的底端固定有电机，所述处理箱的顶端固定有真空泵，且真空泵的顶端通过第一导气管与烧结腔相连通。本实用新型通过安装有烧结炉、烧结腔、第一导气管、第二导气管、真空泵、处理箱、冷凝室、冷凝管以及水箱，通过进水口通入冷水，与冷凝管中的热气进行热交换，使其冷凝成水滴落入到水箱中，避免直接排放到空气中造成热污染。

利用石墨加热棒加热的高温真空烧结炉 1008

 0

一种利用石墨加热棒加热的高温真空烧结炉，属于高温烧结炉技术领域。包括炉壳，具有炉壳冷却机构；炉筒，设在炉壳腔内；炉筒内套，与炉筒腔壁贴触；炉管，炉管腔内设炉床；保护气体引入机构，与保护气体供给源管路连接；炉管加热机构，设在炉管加热机构腔内；电极接口位于炉壳的中部并；炉筒上设石墨电极柱孔；馈电机构与电极接口连接；炉管加热机构包括一组石墨加热单元和石墨电极柱，石墨加热单元各由一组石墨加热棒和一对石墨导电连接条组成，一枚石墨导电连接条与一组石墨加热棒的一端端部连接，另一枚石墨导电连接条与一组石墨加热棒的另一端端部连接。缩小炉管腔的直径；不会受到炉管加热机构的干涉；延长使用寿命；缩短抽真空的时间。

真空烧结炉专用石墨箱及包含其的烧结炉 1092

 0

本实用新型提供了一种真空烧结炉专用石墨箱及包含其的烧结炉，所述石墨箱包括箱体，所述箱体包括分别位于其左右两侧的第一盖板和第二盖板；所述第一盖板和第二盖板上设置有通孔；所述通孔内插入隔离套。所述烧结炉包括炉体和设置在所述炉体内部的石墨箱。由于石墨箱通孔产生文丘里管效应导致石墨箱内碳氛围增加同时随着设备及抽气状况不同时形成碳氛围的极端分布，本实用新型通过增设隔离套，避免了盖板通孔处由于产生文丘里管效应导致孔内的碳氛围带入石墨箱内造成产品良率降低。

高温真空烧结炉的炉衬结构 683

 0

一种高温真空烧结炉的炉衬结构，属于高温烧结炉技术领域。包括炉壳，具有炉壳冷却机构；炉管，炉管腔内设炉床；保护气体引入机构，其与保护气体供给源管路连接；炉管加热机构，其与馈电机构连接，炉衬结构包括：炉筒，其左端和右端端口的部位各嵌置炉筒门盖圈；炉筒内套，设在炉筒腔内且与炉筒腔壁贴触；炉管的外壁与炉筒内套之间保持有空间；炉筒由一组炉筒节段组成；炉筒内套为碳纤维衬套；炉管由石墨碳纤维制成；炉筒门盖圈的内壁构成为锥形面，炉筒门盖圈的一侧有炉筒嵌腔，炉筒门盖背对炉筒的一侧设石墨环嵌槽，石墨环嵌槽内设石墨环，炉筒门盖的圆周面与锥形面配合。改善对炉管腔内的产品的烧结温度的均匀性，保障烧结质量。

钽电容真空烧结脱蜡炉 1121

 0

本发明公开了一种钽电容真空烧结脱蜡炉，主要包括炉体、炉盖、炉胆和脱脂捕集系统，炉盖通过炉盖升降机构与炉体相连置于炉体正上方，炉胆置于炉体内部，炉胆内设置有加热器和吊装工件料筐，脱脂捕集系统通过管路与炉体相连，其特征在于；所述炉胆内设置有马弗罐，所述吊装工件料筐位于马弗罐中，所述马弗罐底部设置有抽气口，所述抽气口与管路相连；所述炉体上部侧壁设置有充气口，其中通以惰性气体。产品在脱蜡的过程中，当炉内温度升高时，炉内充入的气体和脱蜡产生的气体会沿马弗罐的底部方向抽走，所以高温产生的粘结剂不会挥发到炉内加热室和炉壁上，避免污染的形成，减少了脱蜡炉清理频次，且又有效地改善了产品的质量。

采用真空烧结工艺制备金属钨及钒钨合金靶材 944

 0

采用真空烧结工艺制备金属钨及钒钨合金靶材,制备工艺流程步骤依次为：选取纯度≥99.95％，粒度≤5μm的金属钨粉或钒钨合金粉为原料，使用造粒设备将其制成1～3mm粒子，填入模具内振实；等静压压制成型，真空烧结完成后，静置冷却获得靶材成品；粉体先制粒后等静压烧结，工艺简单易行，操作方便，易控制；制备所得的靶材溅射性能优良，杂质少，靶材均匀性好，稳定性高。满足热致变色应用，也适用于光学镀膜。

用于陶瓷高温真空烧结炉真空系统 816

 0

本实用新型公开了一种用于陶瓷高温真空烧结炉真空系统，包括燃烧炉和加热机构，所述燃烧炉的外侧壁顶端安装有炉盖，且炉盖的外侧壁两端均螺纹连接有螺杆，所述炉盖的外侧壁下方贴合有密封条，所述燃烧炉的内侧壁开设有调节机构，所述加热机构焊接在燃烧炉的内侧壁底端，所述燃烧炉的外侧壁一端开设有抽气孔，且抽气孔的外侧壁一端焊接有套杆，所述套杆的内侧壁开设有过滤机构，所述燃烧炉的外侧壁一端安装有抽气机构。该用于陶瓷高温真空烧结炉真空系统，通过调节机构和加热机构的设置，可根据不同陶瓷所需要用到的温度来调节陶瓷和加热管之间的距离，从而来控制温度，对陶瓷的质量起到了较好的效果。

工业用真空烧结热处理装置 703

 0

本实用新型公开了一种工业用真空烧结热处理装置，包括装置主体，所述装置主体的内部一侧通过转轴和烧结盖相连接，所述烧结盖的顶部焊接有卡块，所述烧结盖的一侧固定有提手，所述装置主体的内部下方设置有加热器，且所述加热器的内部设置有加热线圈，所述装置主体的底部固定有避震器，该种工业用真空烧结热处理装置设置有冷凝器和底部倾斜的水回收室，抽出的空气进过延伸管进入水回收室，冷凝器内的冷凝管降低水回收室的温度，空气中的水蒸汽遇到低温会凝结成水珠，受到重力的影响掉落在水回收室的内部下方，在经过进水管进入抽气室，完成水的回收，这样能防止抽气室的水被蒸发而导致的真空泵的气密性下降。

用于钨合金的真空烧结炉 870

 0

本实用新型公开了一种用于钨合金的真空烧结炉，包括炉体，所述炉体上设有箱盖，且炉体下端设有支撑底座，所述支撑底座一侧设有真空机，且真空机上端设有控制面板，所述炉体内壁设有焚烧槽，且焚烧槽外壁设有感应加热块，所述感应加热块与焚烧槽呈环绕位置分布，且感应加热块外壁设有抽吸扇，所述抽吸扇另一端设有散热孔，且散热孔为均匀开口结构，所述抽吸扇分别与散热孔和感应加热块呈倾斜位置分布。该用于钨合金的真空烧结炉的感应加热块与焚烧槽呈环绕位置分布，而且抽吸扇另一端设有散热孔，且散热孔为均匀开口结构，并且抽吸扇分别与散热孔和感应加热块呈倾斜位置分布，这样使得该装置方便进行更有效的加热，方便散热。

制作自润滑工件的真空烧结炉 1114

 0

本实用新型公开一种制作自润滑工件的真空烧结炉，包括：真空炉体；所述真空炉体连通有排气设备；位于所述真空炉体内的炉胆，所述炉胆上设有用于烧结自润滑工件的加热元件；与所述炉胆连接的施压机构；所述施压机构能对所述自润滑工件的表面施加压力。所述炉胆内还设有用于支撑所述自润滑工件下表面的支撑座；所述施压机构包括位于所述炉胆内且能对所述自润滑工件上表面下压的压头、与所述压头连接的推动组件；所述推动组件包括：穿设在所述炉胆的胆壁以及所述真空炉体的容器壁上的升降缸套、以及位于所述真空炉体外的气缸。该制作自润滑工件的真空烧结炉实现了一次烧结完成的工艺，减少了多次轧制烧结的繁琐工艺。

金属粉末真空烧结炉 1022

 0

本实用新型公开了一种金属粉末真空烧结炉，包括壳体，所述壳体的顶部固定安装有连通管，所述壳体的底部固定安装有支腿，所述支腿的底部固定安装有防滑垫，所述支腿的数量为两跟，两根所述支腿之间固定安装有连接杆，所述壳体的一侧设有活动炉门，所述活动炉门通过螺杆与壳体连接，所述螺杆的一端固定安装有手轮，所述壳体的前部固定安装有电源，所述壳体的内部设有加热管，且加热管通过固定件与壳体固定连接，所述加热管的外表面缠绕有第一电阻加热丝，所述加热管的外表面开设有第一通孔。本实用新型所述的一种金属粉末真空烧结炉，能够提高加热速度，增加工作效率，并且也能够方便调节空间，提高使用范围，使用更加方便。

真空烧结炉的真空系统 1100

 0

本实用新型公开了一种真空烧结炉的真空系统，包括炉壳，所述炉壳外侧壁贴合有气象防锈剂层，所述炉壳内部连接有炉体，所述炉壳外侧壁底端安装有排放机构，所述炉体外侧壁顶端安装有过滤机构，所述炉体内部安装有抽气机构，所述炉壳外侧壁顶端安装有传动机构，所述炉壳外侧壁顶端开设有定位孔，所述定位杆外侧壁安装有压力表。该种真空烧结炉的真空系统，通过设置的过滤机构，这样便于工作人员通过限位杆将真空过滤器安装在炉体上，这样在当该装置运行时，该真空过滤器能够保证抽真空系统运行的稳定节能性能，同时也避免了抽取气体中含有过多杂质污染物导致污染外部环境的问题。

高温真空烧结炉 736

 0

一种高温真空烧结炉，属于高温烧结炉技术领域。包括炉壳，具有炉壳冷却机构、炉壳上有炉管抽真空接口、炉筒抽真空接口、保护气体管接口和电极接口，炉壳的左端和右端端口的部位各设炉壳端盖；炉筒，其左端和右端端口的部位各有炉筒门盖圈；炉筒内套，设在炉筒腔内且与炉筒腔壁贴触；炉管，设在炉筒腔内，其外壁与炉筒内套之间保持有空间，炉管腔内设炉床；保护气体引入机构，设在炉管腔内，并且与保护气体供给源管路连接；炉管加热机构，设在炉管加热机构腔内，且与馈电机构电气连接，炉管抽真空接口与炉管腔相通，炉筒抽真空接口与炉壳腔通风道相通。不会出现氧化情形；不会因高温而致损；加热温度均匀，烧结质量好；结构合理，使用寿命长。
