河北有色金属电冶金技术理论与应用

去毛刺机提升装置 909

 0

本实用新型涉及一种去毛刺机提升装置,设置在轧机进炉辊道前,用来去除切割机切割下来的铸坯所生成的切割毛刺,属于冶金连铸设备技术领域。技术方案是包含支架(1)、汽缸(2)、轴承座(3)、刀台(4),汽缸悬挂在支架上,汽缸的下部连接轴承座,轴承座连接刀台。所说的支架、汽缸、轴承座为两个,每个汽缸悬挂在各自的支架上,每个汽缸的下部连接各自轴承座,刀台设置在两个轴承座上。本实用新型的有益效果是:去毛刺机实现了自动控制,操作便捷,使用气压控制,减少了故障的发生,减轻员工的劳动强度,缩短了员工的检修时间,改善员工工作环境,结构简单,维护成本降低。

改进的试验室矿粉混合机 1026

 0

一种改进的试验室矿粉混合机，属于冶金试验设备技术领域，用于对含有一定水分的铁精粉进行混匀操作，其技术方案是：它包括电机、减速箱、链条传动装置、数显控制器、蜗轮变向装置和立式混合机，蜗轮变向装置与链条传动装置相连接，蜗轮变向装置的输出轴位于垂直位置，立式混合机的螺旋轴与蜗轮变向装置的输出轴相连接，螺旋轴上安装搅拌叶轮。本实用新型采用立式、分体、倒锥形结构混合机和半螺旋、双螺带和变形四叶旋浆三合一式叶轮，工作时物料经过反复提升、降落，在锥体内产生剪切、对流、扩散等复合运动，达到了原料快速、均匀混合的目的。本实用新型设计新颖、便于操作，大大提高了混匀效果，解决了粘料、有残余料、下料不畅问题。

螺纹钢成品材撞齐装置 932

 0

本实用新型涉及一种螺纹钢成品材撞齐装置，属于冶金辅助设备领域。技术方案是，一种螺纹钢成品材撞齐装置，组成中包括挡板、滑键齿推杆、气缸、气缸底座，其中挡板与滑键齿推杆垂直固定连接，滑键齿推杆与气缸的缸杆之间固定连接。使用本实用新型能实现钢材的一次性撞齐，操作方便简捷，节约时间，大幅度减轻了辊道和电机的工作压力，使辊道磨损、电机烧损现象大幅度减少，减少了维护修理强度，降低了停机时间，提高了生产效率，提高了成品材质量。

高压厚壁无缝热压三通 822

 0

本实用新型属于金属管件领域，涉及一种无缝钢管制造的高压厚壁无缝热压三通，包括三通支管(1)、三通主管(2)。三通外径D1、D2为219.1～1219mm、壁厚S为30～200mm，支管高度M、主管长度C可根据需要设定。三通耐高压、耐高温；三通整体结构匀称、外形美观，经过先进的生产和检测工艺制造而成；产品质量高、使用寿命长，生产成本低，生产效率高，以国内外优质无缝钢管为原材料，产品符合国内外标准和行业标准要求，广泛应用于石油、化工、冶金、电力、锅炉、输气等行业，尤其在发电厂四大管道(主汽、热段、冷段、高压给水)中使用较为广泛。

竖炉导风墙 839

 0

本实用新型涉及冶金行业竖炉建筑材料，尤其涉及一种竖炉导风墙，主要由组合砖(a)和插槽砖(b)组成，所述组合砖(a)包括主体(3)和在主体(3)的中部竖直开设的风道(5)，在竖直方向上，上下两块组合砖(a)通过上凸台(1)和下凹槽(4)的配合相互堆砌固定，在横向方向上，左右两块组合砖(a)通过插槽砖(b)插入两个插槽钻孔(2)相互固定。本实用新型能够有效控制组合砖之间的相对位移，缩小生产过程中下降的球团对导风墙的破坏、提高竖炉的工作时间，保护竖炉水梁。

更换竖炉电振给料机电机的装置 948

 0

本实用新型涉及一种更换竖炉电振给料机电机的装置，属于冶金行业烧结机械设备技术领域。技术方案是：包含压杆（1）、连杆（2）、支点（3）、滑道（7）、提升斗（8），滑道和支点分别固定在小车的工作平台上，滑道与工作平台设有夹角，滑道上设有提升斗，提升斗背面与连杆一端连接，压杆通过支点与连杆的另一端铰接。将电机放置在提升斗内，把小车推到竖炉电振给料机安装孔附近位置，压动压杆，使电机安装孔与电振给料机安装孔位置相吻合，安装螺栓固定电机。本实用新型的有益效果是：节省更换时间，提高产量，降低了工人劳动强度，同时消除了在更换电机过程中可能发生的砸伤、撞伤、挤伤等安全隐患。具有制作简单，成本低，维护方便，安全性高等特点。

短应力轧机拆装机架 892

 0

本实用新型涉及一种短应力轧机拆装机架，属于冶金行业轧钢机械设备技术领域。技术方案是：包含底座三角支架（1）、旋转三角平台（2）、轴承座（3）、翻转吊臂（4）、翻转吊耳（6）、配重铁（7）定位柱（8），旋底座三角支架上设有轴承座，旋转三角平台与底座三角支架通过轴承座轴连接，翻转吊臂固定在轴承座连接轴上，旋转吊臂上设有吊耳，旋转三角平台内设有配重铁，下方设有定位柱。用天车将下线的短应力轧机吊起，将轧机直立的放在旋转三角平台的三角架内；打开定位销，用钢丝绳挂在吊耳上缓慢起钩，旋转三角平台和轧机缓慢仰卧，平稳后开始拆卸轧机，更换轧辊。本实用新型的有益效果是：方便了短应力轧机的拆卸和轧辊的更换，保证了生产的顺利进行，降低了生产成本，保证了安全，降低了工人的劳动强度，也保证了产品的质量。

高速线材缓冷导管外壁冷却装置 701

 0

本发明公开一种高速线材缓冷导管外壁冷却装置，涉及冶金生产工艺装备技术领域，缓冷导管安装于壳体中，壳体一端与缓冷导管密封连接，壳体另一端安装有密封盖，密封盖与缓冷导管密封连接，壳体底部的两端分别设置有进水口和出水口；进水座套和回水座套均设置于进回水梁上，进回水梁中设置有进水道和回水道，进水座套与进水道连通，回水座套与回水道连通，壳体设置于进回水梁上，进水口与进水座套连通，出水口与回水座套连通，锁紧装置用于将缓冷导管总成固定于进回水梁上。该装置在不影响作业环境的前提下对缓冷导管进行冷却，使得缓冷导管在线材生产过程中保持恒定的耐磨性体化温度，提升缓冷导管的耐磨性和使用寿命的同时降低了轧材质量隐患。

超硬耐磨渣浆泵挡圈的强化方法 602

 0

本发明公开了一种超硬耐磨渣浆泵挡圈的强化方法，涉及金属表面工程技术领域，内容包括先对挡圈表面进行激光相变强化，然后在相变强化表面再进行激光合金化，其中激光合金化粉末组成分的重量百分比为：C：0.65～0.75%，Si：1.4～1.6%，Mn：1.1～1.2%，Cr：14.50～16.49%，Ni：1.0～4.0%，WC：5.5～6.3%，Fe：余量。本发明有效的提高合金化层的硬度，降低了强化的成本和制造的生产周期，避免传统合金化工艺由于合金化层与基体硬度差大而容易出现合金化层剥落的现象，提高挡圈寿命，在激光合金化层与相变强化层表面形成较好冶金结合，有效提高耐磨损性能、显微硬度及工作强度。

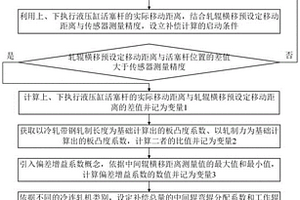

轧辊横移位置误差的补偿方法 959

 0

本发明公开了一种轧辊横移位置误差的补偿方法，涉及冶金轧制技术领域。首先，本发明考虑了因轧辊横移预设定移动距离与轧辊横移上、下执行液压缸实际移动距离存在的偏差，而导致冷轧带钢表面弯辊力分布不均的现象，使弯辊力能够均匀施加于冷轧带钢表面；其次，本发明依据现有轧制规程和实时采集数据，可将此补偿方法应用于四辊、六辊冷连轧机的每个机架，具有广泛的适用性；再次，采用该方法可以消除轧辊横移预设定移动距离与轧辊横移上、下执行液压缸实际移动距离存在的偏差，提升冷轧带钢产品质量；最后，该方法计算形式简洁、无复杂运算流程，可将该方法快速地转化为计算机编程语言所要求的形式，并应用到冷轧带钢板形自动控制系统中。

1300Mpa级高韧性热镀锌钢板及其生产方法 619

 0

一种1300Mpa级高韧性热镀锌钢板及其生产方法，属于冶金技术领域。所述钢板的化学成分及质量百分含量为C：0.1～0.2％，Mn：1.8～2.5％，S≤0.005％，P≤0.02％，Si≤0.10％，Als：0.6～1.0％，Nb：0.01～0.04％，Ti：0.02～0.08％，Ni：1.0～2.0％，余量为Fe和不可避免的杂质。其生产方法包括热轧、酸轧、连续镀锌、光整和钝化工序；所述连续热镀锌工序，预热段露点‑10～+20℃；加热段1露点‑20～+10℃；加热段2露点‑5～‑30℃。本发明能够得到具有形变诱发塑性效应的铁素体+马氏体双相钢，钢板具有较高的韧塑性、良好的成形性和耐腐蚀性。

低成本高平整度650MPa级钢板的生产方法 883

 0

本发明涉及一种低成本高平整度650MPa级钢板的生产方法，属于冶金板材生产技术领域。包括热轧、酸轧、脱脂与矫直工序；所述矫直工序采用拉矫机与矫直机两道工序进行矫直，拉矫延伸率0.5‑0.9%；矫直延伸率0.3‑0.5%；本发明可有效避免轧硬卷常见的浪型与翘曲问题，最终产品的表面平整度可达到连退冷轧板表面质量要求；产品实测不平度≤2mm/m；相比退火卷，节省了合金成本，并省去了退火工序，有效降低了产品合金成本和工序成本。

利用焦炭反应性测定装置进行混焦热性能检测的试验方法 885

 0

本发明涉及利用焦炭反应性测定装置进行混焦热性能检测的试验方法，属于冶金技术领域。技术方案是：将不同种类焦炭按特定的质量比均匀逐层放入焦炭反应性测定装置进行混合焦炭热性能的检测试验，反应结束后，在N2气氛下冷却，利用I型转鼓测定其反应后强度。本发明的有益效果是：利用焦炭反应性测定装置在实验室条件下模拟混合焦炭在高炉中的溶损反应过程，得到混合焦炭的反应性指标和反应后强度指标与反应时间及溶损程度之间的关系，为焦炭品质选择、焦炭混配比例确定提供可靠的技术参数，有利于高炉稳定运行和降低焦炭成本。

70公斤级焊丝用热轧盘条及其生产方法 847

 0

本发明涉及冶金技术领域，具体公开一种70公斤级焊丝用热轧盘条及其生产方法。所述热轧盘条的成分包括：C、Si、Mn、Ni、Mo、Cr、V、Ti、Al、Zr，余量为Fe和不可避免的杂质，通过炼钢、连铸、加热、轧制、吐丝和冷却工序，制备得到所述70公斤级焊丝用热轧盘条。本发明通过成分调整和工艺优化，使得制备的热轧盘条满足70公斤级焊丝用盘条的要求，并且获得了适合拉拔的铁素体+珠光体组织，盘条的强度和韧塑性俱佳，从而在焊丝加工过程中可省去退火工序，且焊接后的熔敷金属强度适中，低温冲击功较好，生产效率高，具有广阔的应用前景。

发热冒口检测方法 943

 0

本发明涉及冶金铸造技术领域，提出了一种发热冒口检测方法，包括以下步骤：一、制作试样；二、烘烤后求得容重ρ；三、在加热炉内依次测量T1、T2、t1、t2、t3；四、求出Δ并记录相关；五、将试样在空气中自然冷却至室温，然后观测试样外观；六、在规定的范围内对比：容重ρ、温度差Δ和外观。通过上述技术方案，解决了相关技术中的仅是检测发热冒口发热量的问题。

钒铁冶炼尾渣的利用方法 723

 0

本发明属于冶金技术领域，尤其涉及一种钒铁冶炼尾渣的利用方法，将钒铁冶炼过程中产生的尾渣引入LF精炼过程，实现了钒铁尾渣的回收利用。同时尾渣中的有效成分Al2O3还能对LF精炼过程中的造渣料进行改进，不仅能降低造渣料的熔点，加速造渣料的熔化速度，提高其流动性，还能提高造渣料吸附夹杂物的能力，对钢水脱氧脱硫效果也具有显著的促进作用。

连铸机结晶器钢水液位检测方法 1003

 0

本申请涉及冶金技术领域，揭示了一种连铸机结晶器钢水液位检测方法。该方法包括：连铸机结晶器包括第一检测装置和第二检测装置，方法包括：连铸机开始浇钢，第一检测装置检测结晶器内的钢液位置；当钢液位置到达预设高度值时，连铸机拉矫机启动；连铸机拉矫机工作后，连铸机拉矫机的拉速在预设速度值内时，可通过第一检测装置或第二检测装置检测钢液；连铸机拉矫机工作后，连铸机拉矫机拉速超过预设速度值时，切换至第二检测装置检测钢液。与现有技术相比，设置两种不同的检测装置，提高了结晶器液位检测的准确性；两个检测装置可以实施自动切换，避免因为其中一个检测装置故障而引发的生产事故。

熔融还原炉工厂化制作及安装方法 868

 0

本发明涉及冶金施工领域，特别是涉及一种熔融还原炉工厂化制作及安装方法，包括如下步骤：将熔融还原炉分炉底、下直筒段、上直筒段、煤气室、煤气室顶盖和前置炉六大部分整体制作成型；将六大部分中不便于运输的部分切割分块并焊接上若干连接耳板；对各分块进行坡口加工；出厂前进行整体预拼接，然后分块运输至安装现场；用销轴连接各个分块组成吊装单元；安装炉底，将下直筒段、上直筒段、煤气室、煤气室和前置炉吊装就位；在施工现场没有制作场地且精加工设备不便于运至现场的情况下，将其各部分拆分为多块构件，便于运输和现场进行拼装，确保了构件的制作精度，提高了施工质量，缩短了制作周期，能够满足施工要求。

车轮轮辐用600MPa级双相钢及其生产方法 717

 0

本发明公开了车轮轮辐用600MPa级双相钢及其生产方法，属于冶金技术领域。双相钢化学成分组成及其质量百分含量为：C：0.07%～0.10%，Si≤0.05%，Mn：1.10%～1.40%，Cr：0.4%～0.7%，P≤0.018%，S≤0.008%，Als：0.02%～0.04%，余量为Fe和不可避免的杂质。生产方法包括连铸、加热、轧制、冷却及卷取工序。本发明所制钢板取消成分Mo、Nb合金元素的添加，通过合理的成分和工艺制度设计实现低成本生产，所生产的产品具备高强度和低屈强比的特点，同时具有优异的表面质量，为制造乘用车车轮轮辐组件提供优质材料，适合大批量的工业化生产。

硼铁矿中硼、铁、镁回收利用的方法 706

 0

本发明公开了一种硼铁矿中硼、铁、镁回收利用的方法，属于冶金领域，包括回转窑冶炼、真空还原分离。本发明能够使硼铁矿中的铁、硼、镁等元素得到有效分离，提高了铁、镁的品位和收得率，同时产生的含硼尾渣得到了循环利用，促进了复杂硼铁矿的综合利用。

彩涂家电产品涂装上给料涂覆装置及其涂覆方法 1029

 0

本发明涉及一种彩涂家电产品涂装上给料涂覆装置及其涂覆方法，属于冶金行业冷轧深加工设备技术领域。技术方案是：包含支撑辊（1）、涂覆辊（2）和蘸料辊（3），涂覆辊（2）位于支撑辊（1）和蘸料辊（3）之间，其特征在于：在蘸料辊（3）的斜上方设有一个计量辊（6），所述计量辊（6）与蘸料辊（3）平行布置，计量辊（6）与蘸料辊（3）之间设有间隙，在计量辊（6）的上方设有给料盘（5），所述给料盘（5）设有朝向计量辊（6）的出料口。本发明的有益效果是：从根本上解决了涂料流平均匀性的问题，杜绝了局部亮道或短条等缺陷，从而极大地降低了因缺陷问题产生的废品量，提高了产品表面的涂料均匀性和细腻度。

连铸步进翻转冷床 1072

 0

本发明涉及一种连铸步进翻转冷床，属于冶金行业连铸设备技术领域。技术方案是：包含多个间隔布置的固定齿条（5）和活动齿条（6），活动齿条（6）由活动框架支撑，固定齿条（6）通过定齿支座（7）固定在定齿立柱（8）上，活动框架包含框架主梁和设在框架主梁上的框架横梁（1），其特征在于：在活动框架的框架横梁（1）上设置一个过渡座（4），活动齿条（6）固定在动齿支座（3）上，动齿支座（3）通过动齿支架（11）固定在过渡座（4）上，动齿支架（11）与过渡座（4）之间以及定齿支座（7）两侧均设有加强筋板（10）。本发明的有益效果是：能够避免冷床出现变形、齿条断裂等情况，满足连续生产大断面铸坯的生产要求。

深槽形滑轨递进链式拉钢机 1005

 0

本发明涉及一种深槽形滑轨递进链式拉钢机，属于冶金炼钢连铸设备技术领域。技术方案是：包含多个平行布置且结构相同的链槽结构，链槽结构中的链槽箱体为U型，在U型链槽箱体的两个上沿上设有拉钢机滑轨，链条设在U型链槽箱体内部，拨爪固定在链条上，链条的两端分别设有主动链轮和从动链轮，链槽结构靠近从动链轮的一端为铸坯周转区（503），铸坯周转区设有与链条平行布置的多个移钢车滑轨，链槽结构靠近主动链轮的一端为热送辊道位（505），热送辊道位（505）设有与链条垂直布置的热送辊道。本发明的有益效果是：承载力大，适应生产各种品种规格的铸坯。能够在高温环境下保护好链条，提高链条的使用寿命。

连铸坯轧制方法 612

 0

本发明涉及一种连铸坯轧制方法，属于冶金行业棒线生产工艺技术领域。技术方案是：从连铸工序出来的高温连铸坯经过调温介质调温后进入轧机进行轧制，所述调温介质为雾化水或压缩气体。调温介质通过调温介质喷吹装置喷吹在高温连铸坯的表面上。所述调温介质喷吹装置包含调温介质管路（1）、调温介质喷嘴（2）和自动调节阀（6），调温介质管路（1）上设有自动调节阀（6）和多个调温介质喷嘴（2），所述调温介质喷嘴（2）沿着高温连铸坯的四个面均匀布置。本发明的有益效果是：从连铸工序出来的高温连铸坯，通过调温后，缩小高温连铸坯头尾表面温度差，再送入轧机进行轧制。提高轧材性能稳定性，有效保障了产品质量。

用于吊辊山形钩的可快速拆装吊具 769

 0

本发明涉及一种用于吊辊山形钩的可快速拆装吊具，属于冶金行业起重设备技术领域。技术方案是：支架（4）为U型结构，支架（4）的上端设有两个在同一水平面上且与吊辊山形钩相配合的插销（1），所述插销（1）滑动连接在套筒（2）内，套筒（2）呈水平状态固定在支架（4）上，套筒（2）上设有与插销（1）相配合的安全销（3），支架（4）的下端设有销轴（5）和与销轴（5）相配合的卡板（6），卡板（6）卡住销轴（5）且固定在支架（4）上，销轴（5）位于两个插销（1）之间。本发明的有益效果是：能够实现吊装轧辊和吊装钢卷两种作业状态的快速转换，操作简单，安全可靠。

830MPa级贝氏体高强精轧钢筋的生产方法 792

 0

本发明公开了一种830MPa级贝氏体高强精轧钢筋的生产方法，其包括冶金炼钢、轧钢和热处理工序，所述炼钢工序采用钒、锰微合金化技术，轧钢工序采用低温控制轧制，热处理工序采用低温回火技术。本发明在冶炼过程中采取硅锰合金配硅铁进行合金化，使用钒铁进行钒微合金化；在轧制过程中采用降低开轧温度和精轧温度来保证实现细晶强化和第二相弥散析出强化来提高强度；在热处理过程中采用低温回火方法，回火后具有粒状贝氏体/马氏体复相组织，同时含有少量的先共析铁素体；粒状贝氏体/马氏体复相组织保证了钢筋具有较高的强度，同时少量的铁素体能够有效改善钢筋的塑性及韧性，B/M+IF（少量）复相组织保证了钢筋的强度和塑性的良好配合。

新型回转窑窑体 965

 0

本发明涉及一种回转窑窑体，主要指用于水泥、化工、冶金回转窑上用的一种新型回转窑窑体。它主要由传动齿轮、滚圈、内筒体、外筒体，锆铝棉保温隔热板、环形内筒体支架、耐热砖组成，内筒体和外筒体由耐热钢板滚轧焊接而成，在内筒体和外筒体之间设有环形内筒体支架和锆铝棉保温隔热板，在内筒体的内圆周上设有耐热砖，在外筒体的圆周上设有滚圈和用于窑体转动的传动齿轮，滚圈和传动齿轮，通过焊接与外筒体相连，由于采用了上述方案，在耐热砖和外筒体之间增加了由内筒体、环形内筒体支架和锆铝棉保温隔热板组成的隔热层，从而达到保障窑体内温度，提高生产效率，降低能耗，延长窑体寿命的目的。

分选高炉除尘灰的工艺方法 677

 0

一种分选高炉除尘灰的工艺方法是利用离心重选法技术选别除尘灰。属于冶金行业环保综合利用技术领域。该方法利用除尘灰分选时各元素存在的密度差，粒度差、速度差和同一粒子在离心力场与重力场中所受到的作用力相差几百倍的原理，使除尘灰中的各个元素得到分离。除尘灰浆体进入高频电磁筛隔粗得到返矿料。筛下物进入螺旋离心固液分离器被强大的离心力分成轻重两相。轻相进入深锥浓缩机被压缩成含锌碳膏泥，作为异地提锌原料。重相依次进入粗、精螺旋溜槽重选，经脱水得到精矿粉、精碳粉、尾矿产品。本工艺消除了碱金属钾钠和锌铅砷对高炉本体严重的侵蚀，同时回收了铁碳锌等五种产品。该工艺流程短、设备少、安全环保、产生巨大的经济效益。

改进的热轧卷取机芯轴旋转接头 1026

 0

本发明涉及一种改进的热轧卷取机芯轴旋转接头，属于冶金轧钢机械设备技术领域，用于有效地解决芯轴旋转接头烧死的难题，其技术方案是：它由油路旋转接头、水路旋转接头两部分组成，它们之间由连接盖相连接；油路旋转接头的轴与衬套内壁为滑动接触，在壳体和衬套上有多个垂直于轴向的进油口，在衬套和轴体上相对进油口的位置上开有多个环绕衬套内壁和轴体圆周的油槽，在轴体内有沿着轴向的多个油路，在轴体内还有沿轴向贯穿轴体的水路。本发明避免了水路对芯轴旋转接头整体的影响，有效地解决了芯轴旋转接头烧死的难题；本发明延长了芯轴旋转接头使用寿命，大大缩短更换作业时间，改善了卷取芯轴的冷却效果，稳定了整个卷取区生产。

高炉循环水冷却系统的上塔泵节能工艺 1059

 0

本发明涉及一种高炉循环水冷却系统的上塔泵节能工艺，属于冶金技术领域。技术方案是：循环冷却水经常压泵和高压泵输送到高炉冷却设备中进行冷却，换热升温后流入高炉风口平台的四个集水箱，然后经集水箱下的管道流入热水池，通过多台上塔水泵送入多台冷却塔内，并且采用一泵一塔的组合模式，经冷却塔上的风机抽风冷却后流入冷水池，然后再经常压泵和高压泵输送到高炉冷却设备中，形成一个开路式冷却循环。本发明的优点是：装机容量小，结构简单，使用方便，维修量小，节能环保。
