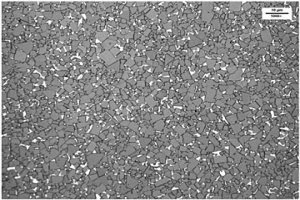

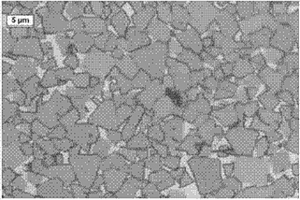

本发明属于粉末冶金领域,具体涉及一种硬质合金及其制备方法和应用。所述硬质合金制备所用原料以质量百分比计,由下述组分组成:重碳化后的碳化钨粉82~92%、钴粉8~13%、镍粉0.2~1%、超细铬粉0.2~1.0%。所述重碳化后的碳化钨粉的重碳化温度为1450℃~1650℃、优选为1480~1550℃。其制备方法为:将碳化钨进行重碳化处理;得到重碳化后的WC;将重碳化后的WC过100目的筛后,按设计组分配取重碳化后的WC、铬粉、镍粉、钴粉并用湿法球磨混合均匀;混合料经干燥处理后压制成型并烧结,得到产品;所述烧结的温度为1400‑1500℃、优选为1470~1490℃。本发明所设计和制备的硬质合金特别适用于制作盾构刀具。本发明制备的硬质合金较之现有技术硬质合金盾构刀具,其晶粒分布均匀,在硬度一致的情况下具有更粗的晶粒度,更高的抗热冲击疲劳能力、抗磨蚀能力、抗腐蚀能力均得以提高,从而能较大幅度地提高了使用寿命。

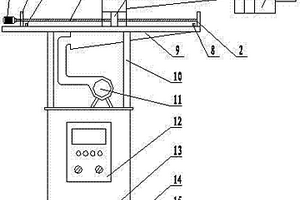

本发明涉及一种闪速炉反应塔的自动测温仪,包括自动测温机械手装置和控制系统,所述自动测温机械手装置包括移动平台、立柱、螺杆直线导轨、测温仪、机械臂、伺服电机,所述移动平台上固定安装有立柱,所述伺服电机装在螺杆直线导轨的一端,所述螺杆直线导轨上安装有滑块,所述机械臂固定在滑块上,所述控制系统包括控制柜、前传感器、后传感器、操作按键、操作手柄。本发明用自动测温装置代替人工工作,避免了操作工在高温、有毒、易爆等危险的冶金炉窑环境下测温的潜在危险,并显著提高了生产工艺的稳定性。
本发明公开一种制造粗晶粒碳化钨(WC)硬质合金的方法,属于粉末冶金生产工艺领域。选取高温还原、高温碳化工艺生产的费氏粒度为10-30μm、研磨态粒度大于6.0μm的粗晶WC为原料的基础上,先将配比中粗晶WC重量的5-15%进行充分研磨,以获得活性高的细晶WC,然后将配比中其余WC和Co粉加入球磨机中,调整湿磨工艺参数,使剩余的WC与Co在混合均匀的情况下,避免过度破碎WC晶粒,通过在烧结过程中活性高的细晶WC的溶解—析出现象,使产品收缩完全致密,同时合金中WC晶粒进一步长大,从而制备出晶粒度达4.0-8.0μm的高性能粗晶硬质合金的方法。

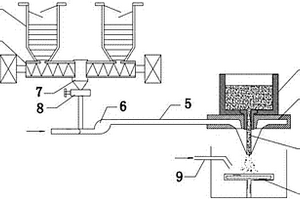

本发明属于粉末冶金技术领域,公开一种3D打印用复合粉体的制备装置和制备方法,采用气体雾化法和喷射成型技术,包括:设置液体金属原料的供给装置,供给装置上设有喷射管;设置与供给装置配套的喷射台,喷射管贯通嵌设于喷射台中;设置用于提供粉体材料的送料装置;在送料装置和喷射台之间设置气体混合装置,气体混合装置上具有惰性气体送入通道,送料装置提供的粉体材料经过气体混合装置后可与惰性气体混合均匀成悬浮物,悬浮物最终被送入喷射台中对喷出的金属液滴进行击碎;在喷射管出口对应位置设置用于冷却被击碎的液体金属的旋转水冷台。通过设置电动螺旋传送装置和气体混合装置使惰性气体和粉体材料进行均匀混合,得到的复合粉体成分均匀。

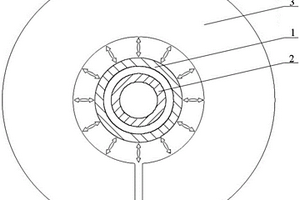

本发明公开了一种电池金属外壳的封口方法,包括步骤:S1)将电池的壳盖置于电池的壳体一端的开口中,并使所述壳盖的外壁与所述壳体的内壁正对,且具有间隙;S2)将所述壳盖与壳体沿线圈的轴向平移进入所述线圈内,并使所述壳体的轴向平行于所述线圈的轴向,之后将所述线圈导通脉冲电流。本发明所公开的电池金属外壳的封口方法,壳盖与壳体插入线圈内后线圈导通脉冲电流,线圈内将产生交变磁场,而在壳体的侧壁上由于电磁感应现象产生涡电流。由于壳体的轴向平行于线圈的轴向,根据左手定则,壳体侧壁上的涡电流所受的洛伦兹力为斥力,使得壳体的侧壁往壳盖的外壁高速贴合,最终在原子能级上实现冶金结合,实现电池金属外壳开口的完美密封。
本发明提供了一种闸片的制备方法,包括:将闸片原料粉末在附着有金属层的钢背表面进行3D打印,得到闸片;所述金属层的成分与闸片原料成分中的金属成分相同。本发明在3D打印过程中高能电子束能够使闸片材料中各组分充分反应,使得到的闸片具有较好的力学性能和摩擦性能;而且,本发明采用表面附着有与闸片原料中金属成分相同的金属层的钢背,3D打印过程中在高能电子束的扫描下,金属层熔化形成一层较薄的熔池,与闸片原料粉末进行充分的冶金结合,使闸片中的耐磨层和钢背具有较高的结合强度。另外,3D打印过程中电子束能量在钢背表面的粉体原料上扫描,不会对钢背内部的组织结构造成影响,保证了钢背本身的机械性能。
本发明属于有色金属冶金领域,公开了一种钨粉废料除杂及生产高纯钨粉的方法。本发明以氧化钨还原过程中产生的含杂质废料为对象,利用钨与杂质元素的抗氧化性差异,在300~800℃温度下进行预氧化处理,之后在超声条件下加入稀酸进行杂质溶出,过滤分离后得到高纯钨源,然后以氢气还原得到高纯钨粉产品。本发明方法实现从钨粉废料直接高效再生成高纯钨粉,对各类氧化钨还原过程中产生的舟边钨粉、受器皿污染的废钨粉原料均适用,具有原料适应性强、工艺流程简约、除杂彻底、产品高质化的优点。

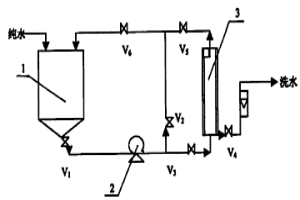

本发明公开了一种氢氧化铌或氢氧化钽的洗涤设备及洗涤方法,洗涤设备具有料浆槽、循环泵、陶瓷膜装置,它们之间通过管路及阀门顺次相连成为环路。用该设备对氢氧化铌或氢氧化钽洗涤时一部分料液从膜孔渗透排,另一部分平行冲刷膜面后返回料浆槽,循环至料液浓缩到固液比为10-20%再加稀氨水及热水反复洗涤直至洗水中氟离子≤0.15g/l。本发明将无机膜技术与钽铌湿法冶金工艺相结合,对氢氧化铌、氢氧化钽的洗涤是一种动态洗涤,能快速脱除物料中吸附、包藏的可溶性杂质,并且本发明设备结构紧凑操作环境好,可自动化连续化,洗涤的效率是等面积真空抽滤洗涤的6倍以上,用水量也减少1/3以上。
本发明涉及一种复合涂层及熔覆工艺。复合涂层包括底层和铬层,底层的成分包括0.12~0.15wt%的C、2wt%的Ni、11~13wt%的Cr、0.9~1.2wt%的Si、0.9~1.3wt%的B,余量为Fe;铬层的成分包括0.1~0.15wt%的C、1.0~1.5wt%的Mo、5~7wt%的Ni、13~17wt%的Cr、0.9~1.2wt%的Si、0.9~1.2wt%的B,余量为Fe。熔覆工艺包括四个步骤。本发明的复合涂层及其熔覆工艺,可以将厚度大于1mm的复合涂层冶金结合于工件等基体表面,复合涂层的硬度、强度和结合力高,具有优良的耐磨性能,能大大提高工件的服役寿命。另外,本发明的熔覆工艺还具有无污染、生产效率高、能耗低且修复的残余应力小,无加工变形等优点。

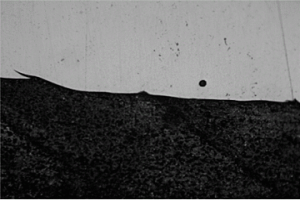

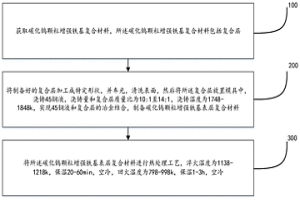

本发明涉及一种优化碳化钨颗粒增强铁基复合材料界面方法,包括获取碳化钨颗粒增强铁基复合材料,其碳化钨颗粒增强铁基复合材料包括复合层;将制备好的复合层加工成特定形状,并车光,清洗表面,然后将所述复合层放置模具中,浇铸45钢液,浇铸量和复合层质量比为10:1至14:1,浇铸温度为1748‑1848k,实现45钢液和复合层的冶金结合,制备所述碳化钨颗粒增强铁基表层复合材料;将所述碳化钨颗粒增强铁基表层复合材料进行热处理工艺,淬火温度为1138‑1218k,保温20‑60min,空冷,回火温度为798‑998k,保温1‑3h,空冷。该技术方案制备的复合材料耐磨性能好,表面形貌质量高,致密度高,耐磨层厚度均匀,使用要求不受限制。

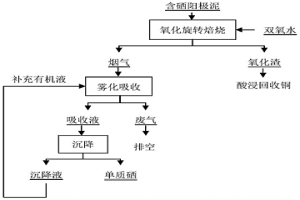

本发明属于有色金属冶金技术领域,具体公开了一种含硒阳极泥绿色提取硒的方法。该方法以含硒阳极泥为原料,加入双氧水拌料后在500~850℃的温度范围内进行氧化旋转焙烧,使以金属形态为主的阳极泥氧化,焙烧产物为含硒烟气和氧化渣,所述含硒烟气通过短链有机物水溶液雾化吸收和还原后得到含单质硒的雾化后液和尾气,从所述雾化后液沉降分离出单质硒,分离工序所产生尾液返回雾化吸收和还原工序,所述尾气可直接排放,氧化渣为金属氧化物可送去酸浸提铜。本发明方法具有全流程绿色无害、操作简单、经济高效的特点,实现含硒阳极泥绿色提取硒,易于开展工业化生产。
本发明提供了一种表面熔覆技术用预置涂料及其应用,该预置涂料包括疏水改性碱溶性丙烯酸乳液、合金粉末、水和pH值调节剂;pH值调节剂使预置涂料的pH值为7~9。该预置涂料在pH值调节剂的存在下其pH值为7~9,以疏水改性碱溶性丙烯酸乳液为粘结剂,疏水改性碱溶性丙烯酸乳液中的疏水基团形成疏水缔合体,提高增稠效应,从而实现对预置涂料流变性的调节,能够有效改变涂料体系的流体特性,使其具有高触变性,使预置涂料的通用性较强。另外,预置涂料适宜于密度差异较大的成分体系,能配制出稳定、均匀的涂料。该预置涂料制备的预制涂层可采用各种熔覆工艺得到冶金结合的熔覆涂层,且熔覆涂层的可靠性较高,不易出现裂纹。

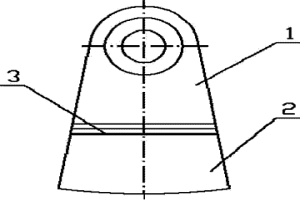

本发明一种锤式破碎机用三金属破碎锤及其制备方法;属于金属材料热加工技术领域。本发明所述三金属破碎锤包括锤柄、锤头和结合层;所述锤柄和锤头之间设置结合层,通过熔渗热处理将结合层、锤柄、锤头固连成整体。然后通过淬火、中温回火得到三金属破碎锤。本发明将锤柄、锤头和结合层结合成一有机整体,实现了三者之间的冶金结合,显著地提高了界面结合强度,通过合理的热处理制度使得破碎锤具有细密金相组织,提高了破碎锤的硬度和韧性,也就提高了破碎锤的使用寿命。本发明符合高效低耗安全的现代化生产的需要,便于实现产业化。本发明制备工艺简单、操作方便、制备的破碎锤既耐磨又抗冲击。

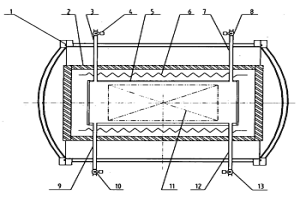

本发明涉及一种气氛均匀性控制方法及其装置,特别是一种用于冶金炉的气氛均匀性控制方法及其装置。它是通过设置多点进气口和多点排气口,通过自动控制开、关各气口的阀门来实现多气口的交替通、断,使工艺气体更均匀地流经炉膛不同部位。实现的装置为,在炉壳里面装有保温体,保温体内周边装有发热体,内胆处于正中央,工件区位于内胆里面,两个进气口位于内胆的顶面或底面,两个排气口位于内胆的另一面,进、排气口上都装有通断控制阀。本发明由于设置了多个进气口或多个排气口,或同时多个进、排气口,采用自动控制开、关各气口的阀门,实现多气口的交替通、断,使工艺气体更均匀地流经炉膛不同部位,即改善了气氛均匀性。
本发明属于粉末冶金技术领域,公开了一种(Ti,La)(C,N)基金属陶瓷复合材料及其制备方法。所述(Ti,La)(C,N)基金属陶瓷复合材料,由硬质相和粘结相组成,所述硬质相由(Ti,La)(C,N)、TaC、TiC、NbC、WC、Mo2C和Cr3C2组成,所述粘结相由Co和Ni组成;所述(Ti,La)(C,N)为TiO2、TiC、C和La2O3/LaB6在石墨碳管炉中经过高温碳氮化而得到的固溶体粉末。本发明采用预固溶处理技术,稀土元素La以预固溶形式直接加入硬质相(Ti,La)(C,N)中,大力推进了多元碳氮化固溶体的研究进展,有效提高其硬度、耐磨性、强度和韧性等,且该新型复合材料具备优良的综合性能。
本发明公开了一种桩基工程用硬质合金的制备方法和应用,属于粉末冶金技术领域,包括:(1)选用费氏粒度为9.0~17.0μm的碳化钨粉,按照碳化钨粉:93.5wt%~94.5wt%,钴粉:5.5wt%~6.5wt%的原料比进行配料;(2)对原料进行湿磨;(3)喷雾干燥造粒;(4)制成压坯,置于氩气中进行压力烧结。本发明通过对硬质合金成分的控制,将硬质合金的钴含量控制在低钴含量范围,保证了硬质合金具有良好的耐磨性;选用费氏粒度为9.0~17.0μm的碳化钨粉,最终控制硬质合金中的碳化钨平均晶粒度在2.0~2.4μm的中粗晶粒度范围,提高了硬质合金的韧性;制备的硬质合金硬度HV3:1240~1370,抗弯强度≥2300MPa,制成直径≥600mm的桩基工程用硬质合金球齿,适用于拥有坚硬岩层的大孔径灌注桩基础的钻孔施工。
提供一种制备NbCr2金属间化合物的方法,属于金属间化合物新材料制备技术领域。采用粉末冶金法,将纯度为99.9%的高纯Nb、Cr粉按原子百分比Nb30?35at%、Cr65?70at%混合,在高能球磨机中球磨20?25h,每隔4h停机10?15min。球磨后的粉体放入石墨模具中,在放电等离子机上进行烧结,烧结温度为1000℃?1100℃,烧结过程以50?100℃/min的速度升温至烧结温度后保温10?20min,同时施加20?30MPa的压力,然后随炉冷却至室温。本发明的优点在于能够制备出致密度大于98%、组织均匀的NbCr2金属间化合物,具有较好的抗氧化性能和断裂韧性,并且工艺简单、时间短,易于操作。

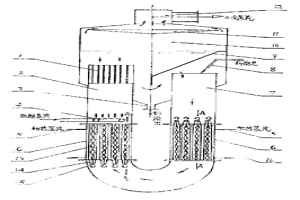

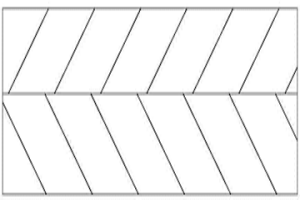

本发明涉及的是一种蒸发器的在线机械自动清洗技术。主要由安装在加热管内的自转清洗纽带以及产生自然循环大推动力的助推器、大深度的沸腾室、碎泡板组、阻汽板、回流循环管段等部件组成。能够在生产运行时借助自转纽带实行自动清洗,克服现有蒸发器结垢严重需要周期清洗的缺陷,具有蒸发能力大、能耗低、无需强制循环、结构简单的优点。适用于制糖、制盐、化工、制药、冶金等部门的蒸发过程。
本发明公开了一降低轴类工件电跳动值的方法,通过激光熔覆增材制造的方法,在圆轴上熔覆一层金属粉末,所述金属粉末由铁基粉末、钴基粉末的至少一种组成。针对现有技术的不足,提供降低工件电跳动值的方法,选取成分合适的金属粉末,通过激光熔覆技术,在轴类工件上得到一层致密均匀并且和基材为冶金结合的熔覆层,在经过机械加工得到表面粗糙度优异的表面并保留一定厚度的熔覆层后,熔覆层区域的电跳动性能可以得到极大的提升,且不影响轴类工件本身的力学性能。

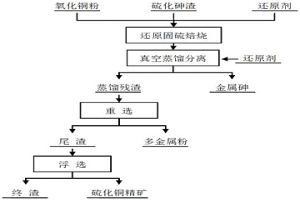

本发明公开了一种硫化砷渣还原固硫焙烧直接生产金属砷的方法。以铜冶炼厂污酸净化工序所产出的硫化砷渣为原料,同时添加氧化铜粉和还原剂,经冶金计算、混合配料后进行低温还原固硫焙烧,利用砷的挥发性使焙烧产物在还原性气氛中经真空分离得到粗金属砷和蒸馏残渣,蒸馏残渣经重选工艺分离得到多金属粉和尾渣,尾渣经浮选工艺得到终渣和硫化铜精矿。本发明方法可实现硫化砷渣的高效脱砷,直接生产砷的无害化高值产品,流程短、能耗低、过程清洁,金属砷的直收率最高达96.45%。同时完成硫化砷渣中赋存有价金属的回收,所加氧化铜粉最后也以高品质硫化铜精矿的形式得到回收。
本发明公开了一种复合硬质材料的制备方法,属于复合材料技术领域。包括:在金属基体表面火焰喷涂镍基合金涂层;硬质合金块与金属基体熔焊固定;采用等离子转移弧熔覆技术在各所述硬质合金块之间的间隙中熔覆金属陶瓷材料,得到复合硬质材料。本发明中,采用等离子转移弧熔覆技术在硬质合金块之间的间隙中熔覆金属陶瓷材料,硬质合金块与金属基材形成冶金结合,从而实现金属基材、硬质合金、镍基合金以及碳化钨陶瓷颗粒的复合。所得到的复合硬质材料,孔隙率更低,裂纹更少,等离子转移弧熔覆层与硬质合金块以及金属基材之间的结合强度更高,具有优异的耐磨损与抗冲击性能。
本发明公开了一种极粗晶硬质合金的制造方法,属于粉末冶金生产工艺领域。它是制取极粗晶结构WC-Co类合金的工艺方法。此法的特征在于选用经粒度分级粗W粉制成的粗WC原料,改变混合料生产工艺,以达到基本不破碎WC粒度的目的,可以将合金的平均晶粒度控制在4.0~8.0微米范围内。采用本发明方法可有效提高合金的晶粒度,并控制在较窄的粒度分布范围,提高合金的韧性和抗热疲劳性能。
本发明属于激光熔覆技术领域,具体公开了一种电机轴灰铸铁端盖表面激光熔覆改性方法及其应用。所述端盖材料为灰铸铁,所述端盖设有内孔,在所述端盖内孔表面的接触配合位置设有激光熔覆层,所述激光熔覆层包括镍基层和硬质合金层,所述镍基粉层由镍基粉末熔覆至端盖表面制成,所述硬质合金粉末层由硬质合金粉末熔覆至镍基粉层表面制成;所述镍基层厚0.2~0.4mm,所述硬质合金层厚0.7~0.9mm。本发明所述电机轴灰铸铁端盖表面激光熔覆层能提高电机轴灰铸铁端盖的耐磨、耐蚀、耐热、抗氧化及电特性,所述合金层之间冶金结合,其结合性好,不容易脱落,使用寿命长,且激光熔覆工艺不存在污染。
本发明属于有色金属冶金技术领域,具体公开了一种含硒阳极泥富氧沸腾焙烧‑有机还原提取硒的方法。该方法以含硒阳极泥为原料,细磨后加入沸腾培烧炉中、鼓入富氧空气在600~900℃的温度范围内进行沸腾焙烧,使以金属形态为主的阳极泥氧化,焙烧产物为含硒烟气和焙烧渣,所述含硒烟气通过短链有机物水溶液雾化吸收和还原后得到含单质硒的雾化后液和尾气,从所述雾化后液沉降分离出单质硒,分离工序所产生尾液返回雾化吸收和还原工序,所述尾气可直接排放,焙烧渣为金属氧化物可送去酸浸提铜。本发明方法具有经济高效、操作简单、安全环保的特点,实现含硒阳极泥短流程清洁提取硒,易于开展工业化生产。
本发明公开了一种铸件的铸造方法,包括以下步骤:在铸件蜡模上涂料,在铸件型腔中插入成孔物,成孔物的首端靠近热节处,成孔物为可熔挥发的材料制得。在铸件蜡模上继续涂料,填满铸件型腔,成孔物一部分被料包裹,其余部分暴露于铸件型腔之外。脱蜡除去铸件蜡模和成孔物,铸件型腔内的料烧结形成模壳,并在成孔物的位置处形成对应热节的空腔,脱蜡的温度大于成孔物的熔点。在空腔内通入压缩气体的条件下,浇注模壳,形成铸件。空腔对准热节位置,在浇注铸件时,在空腔内持续通入压缩空气,压缩空气对热节进行冷却,加快热节的冷却速度。热节的冷却速度比外部冒口的冷却速度快,避免铸件出现疏松、缩孔等冶金缺陷。
本发明涉及有色冶金领域,具体涉及一种难熔金属氧标准样品的制备方法。本发明的制备方法包括如下步骤:(1)取五氧化二铌与炭黑按摩尔比混合;送入碳化炉进行碳化,得到碳化铌;(2)将步骤(1)所得的碳化铌按摩尔比与五氧化二铌混合,对混合物进行压坯;(3)将步骤(2)的坯件在真空还原炉中进行还原即得铌块。(4)将步骤(3)所得的铌块进行氢化,得到氢化铌;(5)将步骤(4)得到的氢化铌破碎,过80目筛网;(6)将步骤(5)所得的氢化铌加热500℃以上,脱氢,得到铌粉。本发明的难熔金属氧系列标准样品适用于高频红外定氧仪分析钨、钼、钽、铌等难熔金属的氧量,可以大大减少系统误差,提高分析准确度。
大型复杂薄壁镁合金铸件铸造方法,采用砂型重力铸造,铸件分型主要是内外函道分型、分流锥分型、铸件外形分型;型板模分型和浇铸。有效解决了大型薄壁铸件尺寸成形难题,提高了铸件表面质量和内部冶金质量,同时工艺稳定,操作简单,节约工时和能源。
一种利用钛的氮碳化物制作的含氮钢结硬质合金,含氮钢结硬质合金中粘结相为钢粉,硬质相为钛的氮碳化物粉末;由钛的氮碳化物粉末与钢粉混合均匀后,再采用粉末冶金方法原位合成含氮钢结硬质合金。所述钛的氮碳化物粉末为氮碳化钛粉末,或者氮化钛粉末加碳化钛粉末混合形成的钛的氮碳化物粉末,或者氮碳化钛粉末加碳化钛粉末混合形成的钛的氮碳化物粉末,或者氮化钛粉末加氮碳化钛粉末加碳化钛粉末混合形成的钛的氮碳化物粉末。钛的氮碳化物粉末与钢粉的重量配比为:钛的氮碳化物30‑70%,钢粉68‑28%,其余为固氮相。本发明能够形成硬质相与粘结相结合更致密的钢结硬质合金;能生产出比传统钢结硬质合金具有更高的显微硬度、润滑性和耐磨性的钢结硬质合金。
SVG启动电阻器,包括套管、装在套管内的电阻和连接外部电路的电连接件,电连接件定位在套管的两端且伸入至套管中与电阻接触,其特征在于:所述的套管为纤维增强高分子复合材质,电阻为陶瓷与导电剂通过粉末冶金工艺复合而成的陶瓷复合材质,电阻的外表面涂覆绝缘涂层。本发明提高电阻器的结构可靠性,延长其使用寿命,对电阻周边设备无不良影响,在电阻器有尺寸限制的条件下,可完全满足超高电压、高阻值的应用工况,实用性、导电可靠性和安全性高。本发明还提供一种SVG电阻器的阻值调节方法。
中冶有色为您提供最新的湖南株洲有色金属理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
