单驱联动进料的双皮带给料机 774

 0

本实用新型公开的一种单驱联动进料的双皮带给料机，涉及输送机械技术领域，是由皮带给料机一1和皮带给料机二16以及动力组件17构成，动力组件17与皮带给料机一1联接；在皮带给料机一1与皮带给料机二16之间还装有联动机构9；所述的联动机构9是由动力轴12、偏心基轮15、偏心轮14、一级连杆13、二级连杆8、机一摆杆10、机一棘轮11、机一棘爪21、机二摆杆6、机二棘轮7和机二棘爪20构成；具有既可降低设备投入，又可减少空间占用，且能方便控制等特点，可用于输送粒状物料或粉状物料，也可用于输送块状物料；适用于食品、医药、化工、建材、冶金等行业。

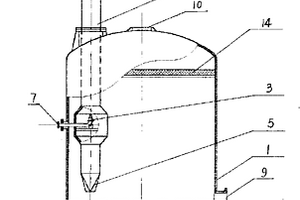

旋流逆喷冲击洗涤器 671

 0

一种对气体进行洗涤净化的湿式洗涤器,包括气液分离器和洗涤管,洗涤管内设置有喷嘴,洗涤管下端设置有可使气液混合体雾化并高速喷出的冲击头,该冲击头为一节流装置,其位置处于气液分离器内部的集液区上方。喷嘴设计为导流槽式或叶片式大口径喷嘴。本实用新型洗涤效果更好,净化效率更高,除尘效率可达99%以上,可处理高含尘量烟气,喷嘴不易堵塞。本实用新型可广泛应用于冶金、化工、电力及能源等行业的烟气除尘、脱硫及冷却。

灰水分离器 689

 0

一种灰水分离器。属于用沉积法将悬浮固体微粒从液体中分离的专用设备技术领域。解决了水泥厂除尘器回收粉尘灰水分离问题,以期综合利用。回收后沉积粉尘含水量14%以下。还对调节阀和刮板机速度调节,控制各种需求湿度的沉积粉尘。也用于洗煤、冶金、机械、矿山行业各类湿式除尘灰水分离和造纸的纸浆分离回收。主要特征是在双锥体圆柱形塔体内装有水分配器、犁铧刮刀、射流真空抽滤,外装溢水槽和刮板机分离出溢流水和沉积粉尘。

气动制浆机 808

 0

本实用新型提供了一种以压缩气体为动力的制浆机。它主要由浆罐11、盖紧机构3、搅拌器18、孔板17、喇叭口16、进水管道2及进水阀1、排气管道9及排气阀10、进气管道23及进气阀24、主吹管道20及主吹阀22、旁吹管道12及旁吹阀13、出浆管道14及出浆阀15和支架21组成。这种制浆机一机即可实现浆料的搅拌、输送和喷刷,结构简单,制造容易,成本低廉,使用方便,适用于冶金、建筑等具有压缩气体动力的企业。

用氧化镍矿冶炼镍铁的冶炼装置 856

 0

本实用新型涉及一种用氧化镍矿冶炼镍铁的冶炼装置,属于有色金属冶金领域。其主要结构包括氧化镍矿配料加工设备,预热炉,回转窑和铁水包;所述的预热炉为一个立式筒体结构连接在回转窑的窑尾端板排气口上方,所述的回转窑是一个内侧设有耐火内衬的密封筒体;窑头的一段筒体的直径要比筒体中部大,该段筒体一侧有放出口通向铁水包。本实用新型与现有技术相比较,投资省,消耗低,回收率高,镍的回收率高于95%。

探伤荧光剂上液装置 666

 0

本实用新型公开了一种适用于粉末冶金同步器齿毂的探伤检测的探伤荧光剂上液装置，它包括机架，其上设有接液池，接液池上方设有输送机构，其上装有固定件；接液池的两侧设有可与固定件接触通电的磁化机构；机架上连接有喷淋上液机构，喷淋上液机构位于接液池两侧的磁化机构之间；接液池由管路经泵与喷淋上液机构连通；本实用新型采用喷淋方式，喷洒均匀，不受工件尺寸限制的问题，节省荧光剂；液流大小适中，避免冲刷掉已形成的缺陷显示；上喷淋头9多角度设置，预喷润湿利于形成不被流动液体破坏的磁痕；输流水线式磁化探伤，一次可完成多个同步器齿毂的上液和磁化，便于上、下料；喷淋机构由管路经泵连通接液池，便于回收多次利用荧光剂。

网带炉用快速冷却系统 691

 0

本实用新型涉及一种网带炉用快速冷却系统，其特征在于，采用内散热器(5)、外散热器(1)以及匀风板(6)结构。在循环风机(3)的作用下，经外散热器(1)冷却的气体介质进入快冷段炉管，在内散热器(5)和匀风板(6)的作用下，使冷却介质均匀作用在制品上，被加热的气体介质经出风管(8)进入外散热器(1)被冷却，如此循环反复，实现对物料的快速冷却，解决了传统技术中网带炉用冷却系统存在的冷却均匀性差、速度慢的问题。可广泛应用于粉末冶金制品生产设备领域。

废气脱硫装置 791

 0

一种废气脱硫装置,其包括风机(1)、冷却塔(2)、一级脱硫塔(3)、二级脱硫塔(4)、脱硫剂池(5)和沉淀池(6);冷却塔(2)包括一圆柱形PP材质的冷却塔体(21)和脱硫剂喷头(22),一级脱硫塔(3)包括一圆柱形PP材质的脱硫塔体(31)和脱硫剂喷头(32),脱硫塔体(31)内位于脱硫剂喷头(32)的上方设有两层鲍尔环填料层(33),二级脱硫塔(4)的结构与一级脱硫塔(3)的结构相同。本实用新型可处理高温、含尘废气,被其处理的废气能达到国家排放标准,其特别适合于冶金、化工、火电厂、热能等行业在生产过程中产生低SO2废气脱硫使用。

组合式减压阀 1125

 0

组合式减压阀属减压平衡阀技术领域,是用于水电企业各类管路或设备上水减压的阀门。也用于化工、石油、冶金等行业。其适应性、稳定性、可靠性及技术指标、性能高于同类产品。在主阀和主阀阀瓣基础上,特征是具有活塞、弹簧和控制阀、节流泵、喷嘴、过滤器、连接管道、控制管。它通过自动控制,无论进水口压力的变化如何,无论进水口流量的变化大小,出水口减压值始终保持在用户所需范围,能将波动的高压自动控制成为恒定的低压。

二冷区电磁搅拌辊磁场软同步装置 957

 0

本实用新型涉及二冷区电磁搅拌辊磁场软同步装置。其特点包括至少1根光纤用于同步同信号的单向接收和发送，由至少2台变频器独立驱动，同步运行模式下设主机为1从机为0。本实用新型硬件之间只增加1根光纤用于同步同信号的单向接收和发送，其系统仍由两台变频器独立驱动，两台变频器在物理结构上是等同的。本实用新型在触摸屏人机界面上只需做一个控制点，当给相应的柜子设为1时表示设定变频器为主机，设为0时表示从机。在不需要同步功能时，可以把两者都设为1。本实用新型在硬件电路更加精简的前提下实现主从变频器的同步功能，弥补了硬同步的缺点，使系统的功能更加完善，更能满足现场冶金工艺的更高要求，同时给调试、维护带来了极大的方便。

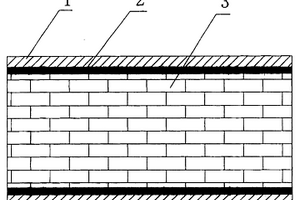

内衬陶瓷耐磨管道 892

 0

本实用新型公开了一种内衬陶瓷耐磨管道,包括管道本体(1),在所述的管道本体(1)内壁粘满有耐磨陶瓷片(3)。本实用新型硬度和耐磨性能均有显著优势,可有效延长设备使用寿命10倍以上,延长了设备的更换周期,降低了工人的劳动强度,提高了劳动生产率。适用于火电、冶金、钢铁、煤炭、水泥、化工等行业的气力输送系统。

整体可调式高炉煤粉喷枪套 1020

 0

本实用新型公开了一种应用于冶金高炉喷吹煤粉的整体可调式高炉煤粉喷枪套,在喷管7的外周依次套装有调节筒滑杆5及调节筒6,在调节筒6的周边加工有滑槽12,轴销13穿过滑槽12固连在调节筒滑杆5上,可以调节深入高炉内煤粉喷枪的长度。在调节筒滑杆5一端的外沿有调节筒压盖9与调节筒锁定螺母10,在调节筒滑杆5的另一端有快速连接套4,快速连接头3与快速连接套4相配套,调节定位丝柄2起固定作用。将外接喷煤管联于连接丝杆1上,启动喷煤粉设备,煤粉经喷管7再经高炉风口进入高炉内。操作者可根据高炉公称容量及操作位置调节轴销13在滑槽12的位置,实现整调之目的。

鼓式制动器滚轮 738

 0

本实用新型公开了一种鼓式制动器滚轮,包括滚轮体(1)、轴孔(2),其特征在于:所述滚轮体(1)的侧面开有油槽环(3)。本实用新型去除了含油轴承,采用粉末冶金工艺一次压制成型,具有不卡死转动灵活,不生锈,生产成本低的优点。

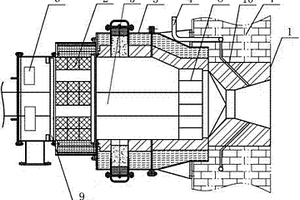

新型蓄热式燃烧器 754

 0

新型蓄热式燃烧器，包括蓄热室，蓄热室中间设置有燃气管道，同时，在燃气管道周围均匀固定有六个蓄热体，所述蓄热体中两两相隔的分为一组，即相互不相邻的三个分为一组；两组蓄热体交替工作；另外，在蓄热室尾部还安装有四个电磁阀，电磁阀前端连接温度传感器。本实用新型性能远优于传统燃烧器，可以替代传统蓄热式燃烧器的广泛应用，并且其体积小、投资少、可灵活使用于任何场合，因此可以广泛应用于钢铁、冶金等行业。

圆筒筛洗机 1053

 0

本实用新型涉及圆筒筛洗机。本实用新型涉及一种冶金、矿山、化工行业的矿石和泥土分离设备,特别是一种用于难选矿石清洗的圆筒筛洗机。它包括驱动装置及筛洗装置,筛洗装置的筒体从高到低依次分为四段:第一段圆筒、第二段筛分段、第三段圆筒、第四段筛分段。本实用新型的有益效果是矿石在筒内停留时间长,?搅动充分,矿石易冲洗干净、电机起动平稳,设备在运转中震动和冲击小、齿轮不窜动。

管道滑动托座 700

 0

本实用新型公开了一种可应用于冶金、石化等行业的管道滑动托座,它由弧形板1、筋板2、连接板3、托座底板4及滑动摩擦副5组成。由多块弧形板1、多块筋板2及连接板3构成支架,支架与托座底板4对中并固连,滑动摩擦副5位置于托座底板4的下部。当管道6在输送热力源(如蒸汽)及煤气时会产生轴向或横向运动,由于滑动摩擦副5的作用,使管道6与托座之间因摩擦很小,不会对管道产生拉伤或破坏。这种管道滑动托座可以在有无水、油或粉尘、泥砂的恶劣条件下工作,安全可靠,有推广价值。

雾化喷嘴 651

 0

雾化喷嘴,它有液体入口管、圆桶形外套、圆桶形喷嘴芯、螺旋槽嘴芯、倒锥形外套、喷头等。液体从液体入口管进入圆桶形外套内腔后直接喷射到圆桶形喷嘴芯四周夹缝上进行“破碎”,然后进入内腔同螺旋槽喷嘴芯上的正向和反向螺旋槽碰撞进行多次“破碎”。如此经多次“破碎”的液体变成液体珠小而且分布均匀的液体经喷嘴出口呈雾化态喷出。这是一种不需雾化气源、结构简单实用的液体雾化装置,可应用于冶金、农业、化工等领域。

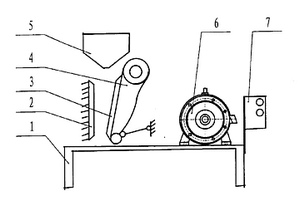

人造金刚石粉末合成块破碎装置 911

 0

一种特别适用于人造金刚石粉末合成块破碎细化的高效破碎装置。其特征在于:将具有小啮角形状破碎腔体和特别防滑表面结构颚板的颚式破碎机主机、驱动电机及电磁启动保护装置安装在同一机架上,使之成为一个整体。本机具有结构简单、配置紧凑、操作灵巧、工作稳定可靠、效率高、适应性强、对目的物料金刚石保护好的优点,尤其是具有使含有大量象石墨粉一类干式润滑剂的物料如人造金刚石粉末合成块不打滑的独特优点。特别适用于人造金刚石工业生产提纯过程对人造金刚石粉末合成块进行破碎细化。也可作为实验室或半工业型设备方便地用于矿业、化工、冶金、材料等部门作为破碎细化设备。

新型电焊工面罩 1105

 0

本实用新型公开了一种可自动打开或关闭电焊 工所用面罩上视孔的新型电焊工面罩。能正、反转动的微型电 动机M安装在电焊工面罩上，与此相连的传动齿轮5同面罩8 上黑镜片7粘合的平面齿条6相啮合。当电焊开始时，电弧光 照到发光二极管D1上，使开关三 极管VD处于导通与放大状态，线圈 J2接通，使继电器 J3常开点a′与公共点c′接通 使微型电动机M正转，它的正转带动面罩8上的黑镜片7向 上移动，关闭面罩8上的视孔，电弧光不会刺伤操作者眼睛； 当无电弧光时，线圈J1接通，使 继电器J3的常闭点a与公共点c 接通，使微型电动机M反转，带动面罩8上的黑镜片7往下 移动，打开面罩8上的视孔，这种新型电焊工面罩可广泛应用 于冶金及机械等行业。

带溢流阀的液压集成块盖板 1072

 0

一种应用于连续性生产企业液压系统中的带溢流阀的液压集成块盖板,在原来的液压集成块板1上加装一个溢流阀2,溢流阀2的溢压油进口与出口直接与液压集成块板1的压力P口与回油T口相连接,进入溢流阀2的液压油压力与从溢流阀2出来的回油压力可从联接于液压集成块板1内部流道上的压力表4或4′测出。这种液压集成块盖板用于冶金及其他连续性作业现场时,更换盖板时间短,同时能起到安全溢流与测出溢流阀2进出通路上压力的作用。

水泥立窑湿式除尘器 865

 0

一种水泥立窑湿式除尘器,属用于将扩散粉尘从烟气中分离回收的清洗过滤专用装置技术领域。安装在水泥立窑烟囱排放口旁,由外塔、内塔、射流组以及溢水槽、内塔进水管等构成。采用射流、旋风、水膜技术,通过射流水加速烟气流速作用,将水泥立窑排放烟气中的粉尘捕集回收利用。结构简单、投资少、效果好、耗能低。还能用于化工、冶金、机械行业生产中的除尘。

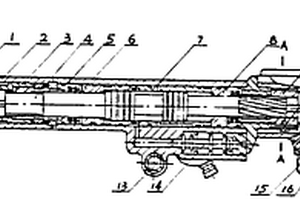

凿岩机 1011

 0

一种凿岩机是用于岩石钻孔的机械设备。该机 械简单、操作灵活方便，配套设备少，使用该机一次性 投资低，适应不同种类凿岩机的工作环境，广泛应用 于冶金、煤炭、化工、矿山、铁道、公路、水工、建筑等行 业。

用于矿石清洗的圆筒槽洗装置 1040

 0

本实用新型涉及一种用于矿山、冶金、化工行业的筛选设备，特别是一种用于矿石清洗的圆筒槽洗装置。它由溜槽连接圆筒筛洗机及槽式洗矿机构成；本实用新型中的圆筒筛洗机使得矿石在筒内停留时间长，搅动充分，矿石易冲洗干净、电机起动平稳，设备在运转中震动和冲击小、齿轮不窜动；其中的槽式洗矿机具有设备在运转过程中的冲击和震动小，轴衬使用寿命长的特点。

基于磁脉冲金属基复合材料单向压实平台 897

 0

基于磁脉冲金属基复合材料单向压实平台及工作方法。好的烧结制品必须做到压制成型过程中密度均匀分布，但因空隙的存在，粉末冶金制品的密度，强度等物理和力学性能很难达到冶炼材料的水平，虽然通过热压，复压等工艺手段也能改善其性能，但致密效果仍较差，且加工成本也高。本实用新型组成包括：供电装置；驱动装置，驱动装置包括塔式线圈，塔式线圈通过绝缘树脂固定在线圈骨架上；脱模装置，脱模装置包括千斤顶，千斤顶上端与力传感器，力传感器和压实模具内径相等的小圆柱；固定装置，固定装置包括底座，底座上有导柱，导柱与工作台连接，导柱与固定螺栓连接。本实用新型用于金属基复合材料压实。

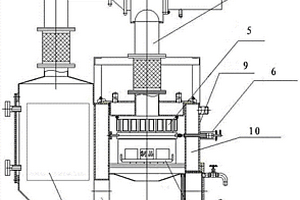

感应电炉熔锌收尘装置 697

 0

本实用新型涉及湿法冶金电解锌行业，尤其涉及一种感应电炉熔锌收尘装置；该感应电炉熔锌收尘装置包括：集气罩(1)与所述集气罩(1)通过管道依次连接的第一收尘器、第二收尘器、抽风机(5)以及水沫除尘器(6)；本实用新型能高效除尘的同时，还能光氧除臭，满足氯氨法电解锌皮的熔锌要求，改善熔锌操作环境。

不锈钢/碳钢双金属角钢 986

 0

本实用新型实施例公开了一种不锈钢/碳钢双金属角钢，所述双金属角钢包括一体成型的第一角钢脚和第二角钢脚，其中，第一角钢脚和第二角钢脚均包括外层不锈钢层和内层碳钢芯，不锈钢层包裹在碳钢芯的外周，不锈钢层的内壁与碳钢芯的外壁紧密结合，且不锈钢层和碳钢芯的结合界面因为经复合成型工艺中的过盈配合、高温加热以及轧制压力作用，可以形成为结合强度高、工艺性能好的冶金结合界面。本实用新型双金属角钢来替代不锈钢角钢，在保证角钢抗腐蚀特性的前提下，还可以节省不锈钢材料，降低工程成本；同时，相比普通不锈钢角钢，本实用新型的双金属角钢有更高的强度。

同步带 779

 0

本实用新型公开了一种同步带，其特征在于：包括依次设置的面胶、钢丝、耐磨支架和底齿条，所述的耐磨支架镶嵌地设在底齿条内，在底齿条内镶入耐磨支架，耐磨支架由加入耐磨粉末或颗粒一体注塑成型，该耐磨支架采用独特结构，韧性好，工作部位的耐磨材料根据不同的设备或不同使用环境以及用户的需求添加相应的耐磨材质，如耐磨尼龙、耐磨陶瓷颗粒、冶金粉末合金等，来进一步提高达使用寿命及性能。

膜传质反应器 663

 0

本实用新型涉及一种膜传质反应器，由分离罐A和设置在分离罐A顶部的至少二个筒体组成，各筒体并列设置于分离罐A顶部一侧且底端均伸入分离罐A内，所述各筒体通过管道并联至第一相物流输送管路接入第一相物流，各筒体通过管道并联至第二相液体输送管路接入第二相液体。本实用新型采用了多个筒体与分离罐相连，缩小了设备尺寸，便利了安装、维修、拆卸，提高了膜传质反应器的单套装置处理规模，节约了制造、建设及运行成本。本实用新型可广泛用于石化、冶金、造纸、环保等行业的处理规模较大的萃取、抽提、脱除等传质反应过程。

金属粉末混料机 773

 0

本实用新型涉及混料机械领域，尤其涉及粉末冶金领域的金属粉末混料机，包括混料筒（1）、旋转杆结构（2）、支架结构(3)、转动机(4)、传动皮带(5)；混料筒(1)的底端为分叉结构，混料筒(1)成对对称的安装在旋转杆的两边，架结构(3)上安装定时控制器(6)。本实用新型具有结构简单，能较快的混合均匀，并保证均匀度稳定的优点。

湿式磨机进料柔性软密封装置 1012

 0

一种应用于大型磨机系统中的湿式磨机进料柔性软密封装置，由给料管、调节螺栓、法兰、压圈、压紧螺栓、压板、橡胶密封垫、橡胶锥面套、进料衬套组成。安装时，压板经压紧螺栓将橡胶密封垫紧固在进料衬套上，法兰交错断续焊接在给料管上，橡胶锥面套紧套在给料管上，其大锥面一侧与橡胶密封垫柔性接触，法兰上的调节螺栓可轴向移动橡胶锥面套，以调节橡胶锥面套与橡胶密封垫的贴紧力，来达到阻止物料溢出的目的。该柔性软密封装置结构简单，制造成本低；安装、更换和调节简单方便；密封面为软质材料的柔性接触，且密封面积大、效果好，杜绝湿式磨机筒体内物料的泄漏，是一种适用于矿山、冶金、氧化铝、建材等行业粉磨系统中的大型湿式磨机进料密封装置。
