湖南有色金属电冶金技术理论与应用

冶炼有色金属电磁搅拌装置 1067

 0

本实用新型涉及一种冶炼有色金属电磁搅拌装置。由行波磁场电磁搅拌器、坩埚炉、变频柜、动力电缆和信号电缆组成,主要特征是:在坩埚炉底安装专用的平板式电磁搅拌器。本实用新型将电磁搅拌器和坩埚炉结合成一体,把磁场引入到加热热熔器中,通过电控制系统施加组合交变磁场,达到金属熔液垂直面旋转,产生了较好的冶金效果。

槽式洗矿机 1030

 0

本实用新型涉及一种用于矿山、冶金、化工行业的筛选设备,具体是一种槽式洗矿机。它由驱动装置和洗矿装置组成,驱动装置包括电机及减速机,洗矿装置包括安装在槽体内的左螺旋轴、右螺旋轴,电机通过减速机带动同步齿轮上的左螺旋轴、右螺旋轴旋转。本实用新型具有以下方面的有益效果:1、在电机后设置了液力耦合器,液力耦合器具有启动平稳、能隔离在运转过程中的冲击和震动且有过载保护功能,减小了设备在运转过程中的冲击和震动;2、左、右螺旋轴的下端轴在槽体外,与矿浆隔离,且下轴承座上、下端同时引入高压水密封,且加有轴套,矿浆难进入轴承座磨损轴衬,轴衬使用寿命长。

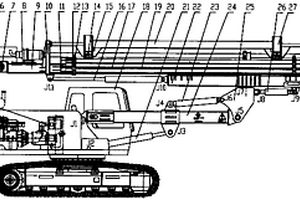

全液压多方位潜孔钻机 924

 0

本实用新型公开了一种适用于冶金、煤炭、建材、铁路、水电建设、国防施工等工程爆破孔钻凿作业及水电、交通、能源、城建基坑支护的岩土锚固工程中使用的全液压多方位潜孔钻机。空压机和液压泵分别安装于发动机的飞轮壳和侧取力上;钻孔角度调节机构由三角架、仰俯油缸、摆角油缸组成,三角架一端通过铰轴与臂架铰接,摆角油缸驱动三角架绕铰轴转动,实现钻架仰俯,三角架另一端铰轴与钻凿机构相联,通过摆角油缸驱动实现钻凿机构摆角。本实用新型结构紧凑、机动性好、效率高、可多方位钻孔、操纵轻便灵活、使用维护成本低。

以草酸溶剂为催化剂的草酸催化脱脂炉 822

 0

本实用新型提供一种以草酸溶剂为催化剂的草酸催化脱脂炉。以草酸溶剂为催化剂的草酸催化脱脂炉，包括：炉体；循环风机，所述循环风机固定安装在所述炉体的尾部；内胆，所述内胆设于所述炉体内；炉门，所述炉门固定安装在所述炉体的前部。本实用新型提供的以草酸溶剂为催化剂的草酸催化脱脂炉具有能以草酸溶剂作为催化剂，能实现草酸溶剂的定量进给；改善尾气的排放，尾气中的排放以CO₂和H₂O为主，做到绿色排放；对工件的腐蚀大大降低，提高脱脂工艺对产品材料的适应性，使易腐蚀、氧化的材料也能使用粉末冶金工艺制作产品。

自动进出槽装置 643

 0

一种自动进出槽装置，它主要是解决人员劳动强度大、工作效率低、阴极板处理效果差等技术问题。其技术方案要点是：它包括主体行车（1）、运输小车（2）、提升机构（3）、功能槽（4）和定位系统，所述主体行车（1）上设置有1台以上运输小车，运输小车（2）上安装有提升机构（3），提升机构（3）与运输小车（2）采取硬连接，主体行车（1）上设置有定位系统（5），主体行车（1）一侧车架上固设有功能槽（4）。它主要是用于冶金行业的阴极板处理。

全封闭升降式流道闸阀 997

 0

本实用新型公开了一种全封闭升降式流道闸阀,属于压力阀门领域,它包括设在中阀体两侧的左右阀体,固定在左右阀体内的左右阀座,与传动装置相连的阀杆,与阀杆相连的阀板,所述左右阀体内带流道孔,所述阀板位于带有圆形流道孔的左右阀座内,带有圆形流道孔并由阀杆带动上下升降的阀板与左右阀座组成全封闭升降式流道平行平面密封结构。本实用新型所述介质始终处在阀门所构成的自带流道内,不会进入阀门的任何腔体缝隙处,不会造成阀门的卡涩、堵死。阀门不会出现密封面被腐蚀、磨损、冲蚀现象,不会造成阀门的失效,使阀门的使用效率和使用寿命大大的提高,主要适用于电力、煤矿、石化、冶金等各种行业。

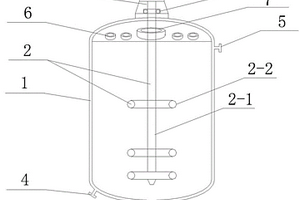

气动搅拌反应釜 988

 0

本实用新型公开了一种气动搅拌反应釜，它涉及湿法冶金技术领域。下料口、热源进口、热源出口和观察孔焊接在带夹套釜体上，其中下料口、物料进口、观察孔与带夹套釜体的釜体腔相通，与夹套腔不通，所述的热源进口、热源出口与带夹套釜体的夹套腔相通，与釜体腔不通,所述轴套的外套侧壁焊接在带夹套釜体上，轴套的外套上表面与所述法兰焊接，轴套的内套与所述气动搅拌轴焊接，且所述气动搅拌轴可自由转动。它的结构简单，投资较小；可通过调节气流大小来调节搅拌速；即使搅拌轴被埋在沉淀里，启动时由于气流的缓冲会使搅拌速度缓慢升起，起到自动变频的作用；分层的出气面与长短不一的出气管，会使搅拌空间增大无死角，搅拌效果更好。

球磨机排矿传动装置 729

 0

本实用新型涉及一种用于矿山、冶金、电力、建材等行业中心型球磨机的部件，特别是一种中心传动球磨机的排矿传动装置。本实用新型的技术方案是：一种球磨机排矿传动装置，包括排矿传动轴和半联轴器，所述排矿传动轴为空心轴，所述排矿传动轴的轴身开有若干个出料孔，所述半联轴器与所述排矿传动轴的一端直接相连，所述排矿传动轴的另一端设有法兰盘。上述技术方案中，由于排矿传动轴的一端与半联轴器直接相连，设有法兰盘的另一端则可以通过螺栓与出料口连接，这样就使整个结构更为简化，不仅安装方便，而且能够让筒体、排矿传动轴、半联轴器三者之间的同轴度更加精确。

内密封钻杆 1049

 0

本实用新型公开了一种内密封钻杆,在圆柱形的杆体的外表面固连有定位块,在杆体的外表面还加工有外平槽,于杆体端部的内腔有能插入钻套的头部内圆柱密封段和为锥形或半球形的密封接触面。这种内密封钻杆具有密封性能好、传递力矩大和使用寿命长等特点,可用作大型冶金高炉上为打开铁口而使用的钻机的配套件。

大容量出线导电板 1010

 0

本实用新型公开了一种大容量出线导电板，采用了大容量布局功能处理和设置散热片功能处理原理，其技术特点由散热圆型导电板正面中间部位设置中心带圆孔长方型框的上导向器、导电板反面中间部位设置与导电板反面垂直而平行相对方型板的下导向器、导电板圆型周围部位均衡设置六个圆孔的固定器、导电板一边端设置平面布局支撑孔的导向支撑孔的构成，使产品具有导电容量大、导电稳定性高、导电可靠性高、使用寿命长、散热特性好、抗外界环境干扰能力强，适用范围广等特点，可广泛应用于电力、冶金、石化、矿山、铁道等领域作为35-110KV变电站10KV出口侧高压大电流输送控制的分、合负载电流，过载电流及关合，开断短路电流功能作用的户外大电流高压真空断路器中装配使用。

回转圆筒混合机刮料刀装置 1077

 0

本实用新型涉及一种回转圆筒混合机刮料刀装置。它解决了原有大型冶金设备回转圆筒在机加工中,由于筒体内壁金属切削粘黏物料难清理不及时清扫,造成金属切削粘黏物纠结在加工刀具周围,影响生产进度和产品质量,易造成各种事故的问题。它是由两个刮料刀座上中间装有支撑架,刮料刀座之间由刮刀架用螺丝联接装在支撑架上,刮刀架上固装有刮料刀,两个刮料刀座呈一高一低。本实用新型设计合理,制作简单,操作方便,可调节刮料刀高度,清扫切削粘黏物料效果好,安全可靠,节省人工,工作效率高。

静压钳式炉口清理器 732

 0

本实用新型公开了一种用于冶金工业领域的静压钳式炉口清理器,它包括上连座(1)、油马达(2)、回转支承(4)、油缸(6)、支架(7)和钳具(8),油马达(2)固定于上连座(1)上,油马达(2)的输出轴上设置有小齿轮(3),回转支承(4)的外圈与上连座(1)紧固连接,回转支承(4)的内齿圈与小齿轮(3)啮合,支架(7)紧固于内齿圈的端面,油缸(6)的一端与支架(7)通过销轴动配合连接,另一端与钳具(8)通过销轴动配合连接,钳具(8)又与支架(7)通过销轴动配合连接。本实用新型具有清理炉渣过程中,操作准确、噪音、粉尘小、效率高、对高炉无冲击震动、减少停产检修维护率、能有效延长高炉寿命等特点。

永磁拾铁笔 677

 0

本实用新型公开了一种应用于收集与拾取具有 铁素体材质的小型零件、元器件、粉末、碎屑、针状与粒状物 品的永磁拾铁笔，主要由压下杆1、笔套2、顶杆3、铁芯4、 压簧5、笔罩6、套管7及磁芯8构成。压下杆1、顶杆3、铁 芯4、压簧5、套管7及磁芯8全部组件集成在圆柱形体的笔 套2与笔罩6内。当需对铁素体材质的小型零件，元器件、粉 末、碎屑等物品进行收集或拾取时，按下压下杆1及弹性挂片， 压下杆1推动顶杆3及铁芯4，使装于铁芯4头上的磁芯8露 于笔罩6的端头，将磁芯8靠近所需收集与拾取的物品，物品 被磁芯8吸住送到指定位置后，松开弹性挂片，由于压簧5的 作用，磁芯8回位于笔罩6内，实现收集与拾取的目的，此永 磁拾铁笔尤其适用于作为冶金行业对钢铁产品进行化学成分 分析天平称样的取样工具。

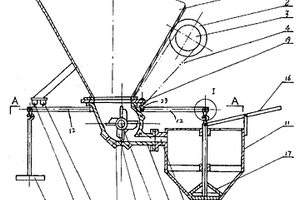

散装罐计量排灰装置 828

 0

一种散装罐计量排灰装置,其特征在于,在散装罐(1)的下部放灰口处固定联接一离心泵(8),离心泵(8)的固定出灰口(9)与称量灰斗(11)的活动进灰口(10)滑动联接。在散装罐(1)放灰口的法兰盘上还固定有吊勾(23),吊勾(23)上挂称量杠杆(12),称量杠杆的一端放称量法码(13),另一端挂称量灰斗(11)。本实用新型称量误差100±1kg,符合国家标准GB175-85(50±1.0kg)要求,排灰可控程度高,操作便利、简捷,劳动强度小,避免垮灰,降低损耗,减少扬尘,改善工作环境,还可适用于一般性的罐内粉料的使用要求,如粮食、冶金、化工等行业。

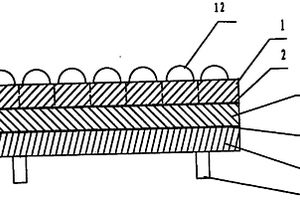

瓷、胶、钢板一体化耐磨陶瓷衬板 765

 0

本实用新型公开了一种瓷、胶、钢板一体化耐磨陶瓷衬板,由陶瓷层、橡胶层、钢板组成,所述陶瓷层由陶瓷块规则排列而成,陶瓷块表面为平面或半圆球面,陶瓷块用高铝刚玉材料制成,陶瓷层与橡胶层之间用经热硫化作用的粘结层牢固连接,橡胶层的另一面与钢板层之间用经热硫化作用的粘结层牢固连接。本实用新型可广泛应用于电力、冶金、钢铁、煤炭、水泥、化工等行业的输料、配料系统设备中,加强输料、配料系统易损部位的耐磨强度、减少更换频次,并具有安装牢固、长期运行不脱落的优点,能有效地降低生产成本、减轻劳动强度。

粉矿烧结用压料开沟装置 859

 0

本实用新型提供的粉矿烧结用压料开沟装置,它是由压料装置4和开沟体5构成,开沟体5安装在压料装置4的压料面上,压料装置4固定在连接物3上。这样一种结构可在烧结机料面上开出1至数条纵沟,并将料面适当压紧,因而可以提高烧结料层厚度,提高烧结机生产率10～20%,烧结矿质量亦有所提高。它是一种适用于冶金行业粉矿烧结机上辅助装置,结构紧凑,有实用价值。

磁性保健口罩 832

 0

本实用新型提供的磁性保健口罩,包括纱罩、罩带,其特征是在原保健口罩的基础上设置一磁性塑料网板,以防止金属飞尘物进入人体肺部。本口罩既具有一般口罩的卫生防护作用,又具有防护金属飞尘物进入肺部,同时,还具有利用磁场治疗疾病的作用。本口罩结构简单,制作容易,使用方便,弥补了现有普通卫生口罩的不足之处,它是开矿、粉末冶金、硬质合金生产和机械加工场所的理想的保健口罩。

盛钢桶液面测定及其重量显示装置 740

 0

本实用新型属于冶金测试与微型计算机显示技 术领域。利用钢水与熔渣不同电阻通过电极连接导线，以 及液面测量仪、微型计算机、单色监视器等，测示盛钢 桶内最后应浇钢锭支数与剩余钢水量。本实用新型 特征是并联电流继电器。设定钢水运行电流和溶渣 动作电流。本实用新型能提高钢锭下注率，改善产品 质量，减少短锭废品，提高金属收得率和节省钢锭模 消耗等优点。

小型喷射机 917

 0

一种小型喷射机,由驱动机构、料斗、气路系统及行走机构组成。工作时,压缩空气经U形槽进气孔压入料钵的U形槽,U形槽内的涂料经U形槽排料孔沿出料弯头输料胶管,从喷嘴喷射在喷涂面上。具有结构简单、体积小、自重轻、操作灵活的优点,不但适于冶金、化工、水泥生产行业对工业燃烧炉的筑炉和修补炉衬之用,而且可广泛用于喷涂水泥砂浆的建筑施工场地。

多芯耐高温扁平电缆 927

 0

一种多芯耐高温扁平电缆,它包括在扁平护套内设数根直径相同或直径不同且按一字型间隔平行排列的由耐高温氟塑料绝缘层组成的绝缘线芯,该绝缘线芯内设多股镀锡铜线束绞导体。它采用于扁平护套内设数根直径相同或直径不同且按一字型间隔平行排列的由耐高温氟塑料绝缘层组成的绝缘线芯,并于绝缘线芯内设多股镀锡铜线束绞导体的技术方案,克服了现有多芯扁平电缆无法适应高温环境工作且电缆整体结构不紧凑,其柔软性能和安装性能均较差的缺陷。它具有由耐高温氟塑料绝缘层组成的绝缘线芯,硅橡胶作护套,多股镀锡铜线束绞作导体,使柔软和耐高温性能增强,能适应200℃高温复杂恶劣的工作环境下长期使用。它广泛适用于冶金、化工、钢铁等行业。

成型剂回收装置 957

 0

本实用新型涉及一种成型剂回收装置，主要用于粉末冶金产品成型剂的回收。具有回收率高、性能稳定。它由一级罐、二级罐、三级罐、收集管道、排出管道、排气管道组成。本实用新型设置了三级罐增加气态成型剂在回收装置中的路程，可实现高回收率。

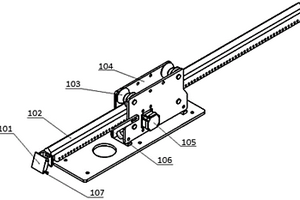

散状物料在线取样装置及在线检测系统 764

 0

本实用新型涉及钢铁冶金设备技术领域，尤其涉及散状物料在线取样装置及在线检测系统。该散状物料在线取样装置包括：底座，其上设有用于连接检测装置的检测口；固定架，安装在底座上，并位于检测口旁；伸缩杆，其伸出端装有能在取料状态和放料状态之间切换的取料斗；伸缩杆安装于固定架上，并用于通过伸缩运动带动取料斗在落料区域与检测口之间移动。本实用新型所述的装置能够在落料区域中在线取料，并将所取物料输送至检测装置中进行在线检测，并且具有单次采样量小、物料流转次数少、物料传输过程快速高效，以提高物料检测的效率和安全性。

振动缓冲限位装置 849

 0

本实用新型涉及冶金工业连铸机领域，具体是振动缓冲限位装置，其包括缓冲连接架和缓冲连接座，缓冲连接架下部设置上滚轮组件，缓冲连接座上部设置滚轮安装架，滚轮安装架上设置下滚轮组件，缓冲连接架和缓冲连接座之间的两侧分别设置竖直的限位板，限位板上部开设竖向的第一限位孔，上滚轮组件有上滚轮和上滚轮轴，下滚轮组件有下滚轮，上滚轮和下滚轮之间设置缓冲器。本实用新型通过在限位板上开设的第一限位孔，能够在缓冲器受力往复运动时，通过限制上滚轮轴的行程，对缓冲器的往复运动有位置的限定作用，能够给振动装置起到限位保护作用，从而避免发生缓冲器超行程运行带来的停机等事故的发生。

球铰同步万向联轴器 1001

 0

本实用新型公开了一种用于冶金、化工或汽车上传递扭矩的球铰同步万向联轴器,在球铰座的端面固连有密封盖,球铰座内腔有支承球,万向传力球轴或万向传动球套靠近支承球安放在球铰座内,紧定螺钉拧在球铰座上的孔中将传力球定位在球槽中,在紧定螺钉的环形槽口中有弹力卡防止紧定螺钉松动,万向传力球轴的球体外表面或万向传力球套外表面与压盖之间装有支承球,压紧螺栓将压盖与球铰座连成一体。万向传力球轴或花键轴的花键段与万向传动球套成槽键配合,在两个压盖之间的外表面套有密封套。这种联轴器受力均匀、工作稳定,阻力小,工作效率高,寿命长,制造与维修成本低,有推广价值。

不锈钢/碳钢双金属槽钢 912

 0

本实用新型实施例公开了一种不锈钢/碳钢双金属槽钢，所述双金属槽钢包括外层不锈钢层和内层碳钢芯，不锈钢层包裹在碳钢芯的外周，不锈钢层的内壁与碳钢芯的外壁紧密结合，且不锈钢层和碳钢芯的结合界面因为有复合成型工艺中的过盈配合、高温加热以及轧制压力作用，可以形成为结合强度高、工艺性能优良的冶金结合界面。本实用新型双金属槽钢来替代现有技术中的不锈钢槽钢，在保证槽钢抗腐蚀特性的前提下，还可以节省不锈钢材料，降低工程成本；同时，相比普通不锈钢槽钢，所述双金属槽钢有更高的强度。

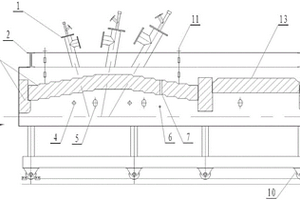

双斜带式点火炉 1105

 0

本实用新型涉及冶金技术领域，尤其涉及一种双斜带式点火炉，包括炉壳、内衬及烧嘴，所述内衬为拱形，且设置在炉壳的炉顶下方，所述内衬下设有穿过所述炉壳的台车，所述炉壳的炉顶上设有沿台车运行方向布置并穿过所述炉壳的至少两排烧嘴，所述至少两排烧嘴呈中心对称设置，所述内衬上与所述烧嘴对应的位置留有通孔，所述烧嘴点燃时火焰穿过所述通孔并向台车上的混匀矿料表面聚焦形成高温带。本技术方案能较好的根据铁矿石种类、混匀矿特性、布料情况等特性提供形成马鞍状双曲面温度场的点火保温炉，以达到料面点火均匀、质量高、节约能耗、延长设备使用寿命的效果。

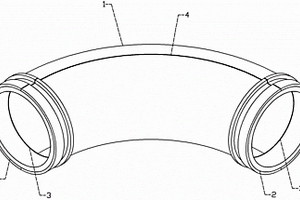

外全两分双层式耐磨抗冲击弯管 1054

 0

本实用新型公开了一种外全两分双层式耐磨抗冲击弯管；它由两分双层弯管、两个耐磨套、大小弯焊缝组成；并在两分双层弯管与两个耐磨套接触部位设有耐磨套契合面；本外全两分双层式耐磨抗冲击弯管用于建筑、矿山、冶金、电力、石油、煤炭、粮食加工等行业的恶劣环境，设计为全两分双层的独特结构，分为保护层与耐磨层，耐磨性高；外层保护层采用低合金钢或中、低碳钢等材料，使得弯管整体重量减轻10%以上，达到降低成本，节约材料，节约资源的目的；使用寿命长，性价比高；容易实现大批量生产，质量稳定可靠，安全性能高。

内齿C型钢紧固构件 948

 0

本实用新型公开了一种内齿C型钢紧固构件,在内齿C型固定钢槽的外表面上固连有N根固定件,有外齿的齿头螺栓装配在内齿C型固定钢槽的内腔中,在齿头螺栓上套有的弹簧垫和垫圈用紧固螺母紧固。这种内齿C型钢紧固构件具有调整灵活、安装稳固和安全可靠等特点,不仅可用作建筑玻璃幕墙的预埋紧固构件,还可拓展至机械、冶金、电力和矿山等诸多领域,有极大推广价值。

金属轧制加工中的辊道电机超前检测独立监控系统 875

 0

一种金属轧制加工中的辊道电机超前检测独立监控系统。本实用新型属冶金工业中金属轧制加工中的辊道电机超前检测、独立监控系统。目的在于提供一种采用绝缘超前检测独立监控应用在金属轧制加工中的辊道电机超前检测、独立监控系统。特征在于在每组的自动开关与辊道电机之间,自动开关依次联接无触点开关、霍尔传感器、电机绝缘超前检测器,再与每组辊道电机联接;上述无触点开关、霍尔传感器、电机绝缘超前检测器分别外联接到电机运行监控终端,再联接到通信线路上。优点是采用了先进的计算机控制管理技术DCS。对电机的绝缘状况作自动监测。连续生产。可对电机进行数据分析。故障时间大大缩短,作业线产量因此而提高。

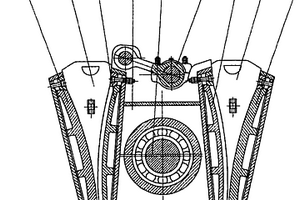

双腔颚式破碎机 907

 0

本实用新型属于破碎设备,特别是涉及一种使用往复的双腔颚式破碎机,其特征在于:倒置四连杆机构由曲柄4、连杆3、摇杆5和机架组成,其连杆3与摇杆5、以及摇杆5与机架均为转动联接;本双腔颚式破碎机实现双腔破碎,破碎效率高,能量消耗少,能够应用在矿山、冶金、电力、建材、化工、交通等粉碎作业的领域。
