全部
▼
热搜：
644
0
本发明提供了一种基于圆盘剪切边减小钢板镰刀弯的方法，属于冶金轧钢技术领域，具体通过动态调整夹送辊夹持力和采用双倍尺长度剪切的方法，调整了由于两边剪刃和夹送辊存在力差而对钢板产生的横向滑移力矩对钢板镰刀弯带来的影响。
832
0
本发明涉及湿法冶金技术领域，尤其是一种从铅锌冶炼烟尘中提取Zn、In、Cd、Tl的方法，通过碱浸、氧化酸浸、酸浸，并采用Na2S沉淀Tl+，提高了铅锌冶炼烟尘Tl的回收率，使其回收率达到了98～99％，同时，也使得In的浸出分离率达到了98.5～99.2％，Zn的浸出分离率达到了99.2～99.7％，Cd的浸出分离率达到了99.7～99.8％，并再结合对提取废液采用石灰水处理，进一步的降低了废液排放中含Tl≤1mg/L，降低了铅锌冶炼烟尘对环境的污染，降低了从铅锌冶炼烟尘中回收Zn、In、Cd、Tl成本，具有显著的经济效益和环保价值。
970
0
本发明涉及等曲率带锥内腔管件的内腔加工,特别是冶金工业连铸用结晶器管的内腔加工设备,它包括有机架27,等曲率带锥仿形导轨18及导轨支架,滑动刀套13,等曲率管件夹紧座17、23,动力组合电机7、减速器30、卷筒31、滑轮组9、柔性钢绳12。动力组合与滑动刀套13相连接,实现对等曲率带锥内腔管件内腔的拉削加工。
826
0
本发明涉及湿法冶金技术领域，尤其是一种从电解锌阳极泥中回收锰、铅、银的方法，利用隔膜电解法使阴极区的电解锌阳极泥中的锰被还原浸出，并且在阴极上产生氢气，在阴极区搅拌作用下，能够加强二氧化锰的还原浸出，使得二氧化锰的浸出率达到95％以上，而硫酸铅以及银的化合物进入阴极浸出渣中，得到富集。在隔膜电解槽的阳极区，浸出中的硫酸锰大部分被电解氧化为二氧化锰，沉积在阳极板上或者沉淀于阳极区底部，少部分硫酸锰残留在电解液中并返回电锌系统补充锰离子。在电解过程中采用石墨作为阳极，使得二氧化锰的纯度达到了80％以上。
699
0

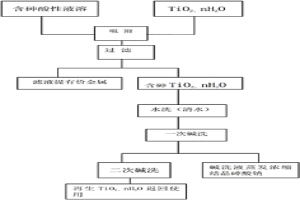

本发明公开了一种从酸性溶液中脱除砷的方法，它涉及湿法冶金技术领域，用TiO2、nH2O可以从含砷10mg/L至30g/L的H2so4溶液，HCl溶液中吸附脱除三价砷和五价砷；酸性溶液的酸度从0.5g/L至150g/L；脱除方式可采用：离子交换柱的自然渗透，真空过滤和按液固比进行搅拌，压滤机压滤；吸附砷后之TiO2、nH2O用10%至20%的NaOH溶液洗涤再生，吸附砷的效果不减，碱洗液经处理后可得含砷50%以上的砷酸钠结晶，对硫酸锌溶液和氯化铟溶液中的砷，脱除过程中Zn2+、In3+不被吸附对含Ge溶液砷和锗都被吸附。它可有效回收砷，解决了其它方法存在的砷的二次污染问题，同时产生一定的经济价值。
621
0
本发明涉及湿法冶金技术领域，尤其是一种合金锌灰矿浆电解浸出生产锌粉的方法，以合金锌灰为原料，采用碳酸钠热水溶液洗脱90‑95％的氯离子后，并采用氢氧化钠溶液配制成碱性矿浆，再将该碱性矿浆进行电解浸出，并将电解浸出采用一体化连续生产，使得生产流程较短，使得在连续生产过程中，杂质被不断的电解以及沉降，进入阳极泥中而锌被电解从阴极板中出来，使得锌的浸出率大幅度的提高，达到了99％以上，而且使得二级电解以上的电解槽中获得的锌粉的质量较高，提高了锌回收效率，降低了污染，降低了成本。
本发明公开了一种用于低成本低屈服强度DC01冷轧板的热轧带钢的生产方法，涉及钢铁冶金技术领域。具体为150t转炉→210mm/230mm板坯连铸机→热态板坯加热→2架粗轧机+7机架1780mm热连轧机组→钢卷冷却后卷取入库→冷轧工序。本发明是在保证产品质量的情况下，简化冶炼流程，提高冶炼效率；改进板坯装入加热炉加热的模式，缩短加热时间，降低加热温度，减少煤气消耗，降低生产成本；优化轧后卷取温度，适当提高热轧原料的铁素体晶粒，改善渗碳体的分布状态，为在冷轧生产工艺不变的条件下，降低DC01冷轧板的屈服强度，满足用户深加工的要求。本发明方法明晰、操作简单，效果明显，推广应用广泛。
858
0

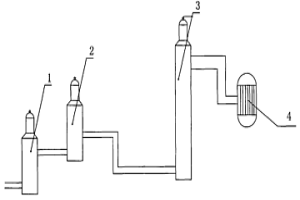

本发明属于冶金领域，具体涉及一种从铅锌混合矿中提取有价金属的方法，包括以下步骤：将铅锌硫化矿、铅锌氧化矿与熔剂氧化钙、二氧化硅配成混合料，送入底吹氧化炉，通入高压氧气，炉内温度为1000℃～1250℃，熔炼后得到SO2烟气、铅液和氧化渣熔体；将氧化渣熔体送入电熔还原炉中，加入煤碳、二氧化硅、氧化钙，加热还原得到铅液、还原渣和含锌烟气；含锌烟气进入高效冷凝器，经冷凝后得到铅液、锌液和CO气体；将上述步骤得到的铅液经铅精炼得精铅，锌液经锌精炼得精锌。本发明工艺流程简短，实现了铅锌的混合冶炼，同时产出铅和高价值金属锌，并且提高了铅锌的回收率，具有原料适用性广、降低燃料消耗、降低废气排放量的优点。
652
0
本发明公布了一种智能料位探测计，属于自动测量设备技术领域。该智能料位探测计，包括与钢丝绳连接的重锤，设置有绕线盘，钢丝绳缠绕在绕线盘上，设置有绕线盘驱动装置，与绕线盘同轴设置有旋转编码器a，与绕线盘同向设置有随动轮，随动轮的转动轴上连接有旋转编码器b，钢丝绳从随动轮上经过，钢丝绳连接的重锤经导向装置后下入探测空间，所述的旋转编码器a、旋转编码器b的信号连接至PLC。本装置测量准确，抗干扰强，适用于冶金、煤炭、化工、水泥、储运等行业的竖炉和料仓的粉末状、块状、颗粒状物料的料位检测与控制。
898
0
本发明涉及湿法冶金技术领域，尤其是一种CP180铜萃取剂再生方法，通过采用氢氧化铵或者碳酸氢铵代替传统的洗涤液来对中毒的CP180进行洗涤再生返回利用，使CP180返回使用的效果不变，解决了Cp180从含Ge、Cu、Zn的H2SO4溶液中分离提取Ge、Cu、Zn有机相易中毒老化的问题；促进CP180返回萃取铜的顺利进行，降低CP180的使用量，降低废液的排放量，降低环境污染，而且还能够使得洗涤过程中的分相容易，降低CP180再生回收处理的难度，降低CP180再生处理的成本。降低将含Zn溶液送入电解生产Zn时净化Ge、Cu的成本。
1044
0
本发明涉及冶金技术领域钢水炉外精炼一种生产低碳低硅钢的工艺方法，尤其是涉及一种低碳低硅钢的控硅方法。通过控制转炉冶炼——出钢渣洗——LF精炼造白渣——连铸的生产工艺过程满足低碳低硅钢中硅含量的控制要求。通过实施本发明后，硅平均含量由原来的0.035%降低到0.0213%。在生产中通过铁水预脱硫处理，转炉终点硫含量控制在0.020%以下，优化挡渣效果，控制精炼时间在35min以内的措施减少了钢水增硅，硅含量合格率达到95.8%以上，增强了冷轧料供应能力，确保和提高了精炼钢水的质量，降低了冶炼成本。
1062
0

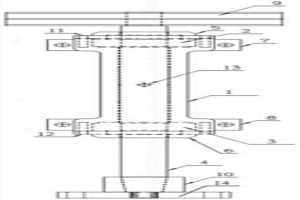

本实用新型涉及一种萃取槽混合室搅拌装置,属于湿法冶金领域。它包括轴承座、上端轴承、下端轴承、搅拌轴、搅拌轴皮带轮、搅拌轴皮带轮与搅拌轴连接且位于搅拌轴的顶端，上端轴承和下端轴承位于轴承座内，搅拌轴通过法兰盘与搅拌桨连接，还包括分别位于轴承座上下两端的轴承座端盖、轴承座两端的左右两侧设置有安装耳、轴承座端盖左右两侧设置有内螺孔、轴承座中部设置有注油孔，所述轴承座为一体式结构，安装耳与轴承座整体浇铸成形，轴承座端盖通过内螺纹形式与轴承座锁紧连接。本实用新型具有在运转过程中不易发生移位，工作噪音小，寿命长，而且不漏油等优点。
740
0

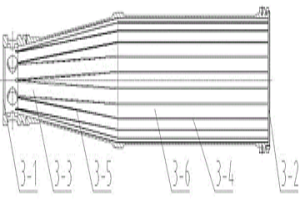

整体式离心机转鼓的内孔一次性加工方法涉及一种冶金及环保企业使用的大型离心机转鼓的内孔一次性加工方法。本方法加工的转鼓筒大端内直径≥φ458mm，小端内直径≥φ245mm,深度≥2020mm；内部有12组24个宽5mm、深0.68mm的槽，每组槽夹角30度，内孔带锥，锥角为8度，锥体部分和筒体部分为一个整体结构。本方法加工大型离心机转鼓具有以下优点：1、尺寸精度高，同轴度好，减少转鼓高速旋转过程中的振动、噪音，同时避免对接处安全隐患。2、加工程序简单，加工内孔后的镗杆换上铣头装置，操作简单，减少换装时间。3、加工成本降低，镗杆一杆两用降低制造费用。
933
0
本发明公开一种胎圈钢丝用钢的生产方法，涉及钢铁冶金技术领域，包括转炉冶炼、钢包炉精炼、小方坯连铸和高速线材轧制，具体为：步骤一，在转炉中加入废钢和高炉铁水，对废钢和铁水提出质量适用条件；步骤二，转炉终点碳含量控制在0.50%~0.70wt%；步骤三，转炉出钢控制；步骤四，钢包炉精炼；步骤五，小方坯连铸，结晶器电磁搅拌，二次冷却采用气雾冷却，连铸拉速2.0~2.3m/min；步骤六，高速线材轧制，通过高速线材轧机轧制成φ5.5mm规格胎圈钢丝用热轧盘条。本发明减少了铁水预处理和钢水二次真空处理工艺过程，减少了连铸生产中铸流区电磁搅拌和末端电磁搅拌，减少了铸坯开坯、铸坯探伤、铸坯扒皮或铸坯修磨，提高了产量，降低了设备投资与生产成本，节约了能耗。
738
0
本发明涉及冶金焦化技术领域，具体说是一种使用高比例球团矿的高炉操作方法。所述工艺，步骤如下：制备球团矿并使其MgO含量大于2.5%，SiO2含量低于5.5%，Na2O与K2O的总含量小于0.1%、ZnO＜0.05%，然后焙烧；将所得球团矿质量含量为45%～55%的矿石放入高炉，布料、低硅冶炼，得生铁。本发明工艺简单，通过改善球团矿的组分含量和组织结构，加之调整高炉冶炼时的一些技术参数，使得高炉在冶炼球团矿质量含量高达45%以上的矿石时稳定运行，提高了企业效益。
840
0
本发明属于冶金矿山技术领域,是一种从低品位氧化矿制取高品位铁精矿的选矿工艺流程和方法。其工艺过程为:将全铁含量低于30%的低品位氧化矿原矿经过粗破碎-中破碎-细破碎-检查筛分的破碎工艺流程,得到粒度小于12mm的破碎产品;破碎产品给入一段球磨机,磨至0.074mm占45%～50%,磨矿产品通过一段弱磁、两段强磁的磁选工艺,得到品位45%的粗精矿;粗精矿产品再经过二段球磨机磨至0.074mm占75%～80%,送入三段粗细分级旋流器分级;粗粒级产品经过螺旋溜槽一粗一精重选选别后,可得40%合格铁精矿产品,重选尾矿返回二段球磨;细粒级产品经过一粗、一精、两扫的浮选工艺流程,可得部分合格铁精矿产品;重选及浮选的铁精矿产品合并,经过浓缩、过滤即可得到最终合格的铁精矿产品(品位≥65%)。
743
0
一种超高分子量聚乙烯涂层及其制备方法，属于高分子材料领域，特别涉及超高分子量聚乙烯涂层的制备方法。本发明的技术方案为：一种超高分子量聚乙烯涂层及其制备方法：在基材层为金属、非金属的表面，采用超音速聚合物粉末热喷涂工艺将超高分子量聚乙烯喷涂到基材表面形成超高分子量聚乙烯涂层。本发明的有益效果为：采用高压、适温气流加热聚合物粉末，避免超高温火焰直接加热聚合物粉末，有效防止聚合物高温降解与氧化，保留聚合物的物理化学性能不变。喷涂工艺简单，便于施工，而且成本低廉、使用寿命长。可广泛应用于火力发电、水泥建材、冶金、矿山、化工及国防等多个行业。
本发明涉及冶金轧钢技术领域中的热轧取向硅钢的生产方法，具体涉及一种利用保温坑和单加热炉交叉轧制生产热轧取向硅钢的方法，本发明利用硅钢专用保温坑对炼钢连铸生产出来的取向硅钢铸坯进行保温缓冲，通过有计划的调整和编排生产计划，采用单加热炉，也即采用硅钢专用加热炉对取向硅钢进行加热，在轧制时将取向硅钢分编在不同的轧制单元，以轧制单元为单位将满足轧制条件的取向硅钢和普通加热炉中的钢种进行交叉轧制。本发明利用硅钢专用保温坑保温硅钢坯料可以缓冲冶炼和轧制节奏间的不匹配性，同时保证硅钢坯料不会冷态装炉，降低了报废率；采用硅钢坯料和其他钢种坯料进行分单元交叉轧制，能够提高轧制效率，节约成本。
675
0

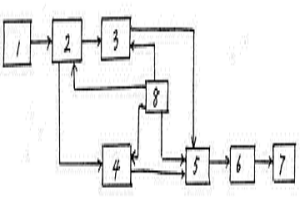

本发明涉及一种用于钢铁冶金中的粉矿处理系统，尤其是一种实现生产成本测控的烧结二次自动配料控制系统。所述的控制系统包括烧结一次预配料装置、烧结二次配料装置和配料操作监控管理子系统。该系统实现了按照测算的烧结矿成份和生产成本指导选出经济合理的烧结生产原燃料配比，实现了烧结生产各项费用科学有效管控，为烧结矿低成本生产创造良好条件。
694
0
本发明属于湿法冶金技术领域，尤其是一种从湿法炼锌的铜镉渣中回收锌、铜、镉的方法，通过氧压浸出、中和除铁、电解、真空蒸馏、分离、铜富渣处理、电解残液处理共七个步骤来完成锌、铜、镉金属的回收，整个工艺流程短、废渣和废水少，环境污染小、生产成本低。
929
0
整体憎水型隔热保温涂料是稠纤维糊状可喷涂、 刷涂的软膏涂料。它攻克了保温涂料耐高温只能表 面防水，防水(憎水)不耐高温这一矛盾难关。该涂料 可广泛用于石油、化工、冶金、电力等行业在露天地下 及沼泽地掩埋等苛刻条件下，异形设备及管道耐高 温、防腐蚀、永久型隔热保温这一大难题。其施工不 需停产、不需包缠和加固辅助材料，大大降低了工程 费用和维修费用(每m3材料费约1200元)，系优质、 轻型、节能性硅酸盐第三代产品。其干容重 ＜350kg/m3、导热系数＜0.12w/mk，最高使用温 度400℃。
915
0
本发明属于湿法冶金技术领域，涉及一种氧气和双氧水联合去除湿法炼锌矿粉中铁离子的方法。包括以下步骤：将99%浓度的氧气通入次氧化锌矿浸出液中，将浸出液中的铁含量降低至1000mg/L；再向浸出液中通入双氧水，调节pH为3.0～3.5，去除沉淀，得到铁含量低于20mg/L的次氧化锌矿浸出液。氧气和双氧水的利用率提高，可达90%，反应快，3h即可反应完毕，可将次氧化锌矿浸出液中亚铁离子的含量降至20mg/L以下，符合工艺需求。本发明工艺简单，效率高，具体较高的经济价值，解决了现有技术次氧化锌矿浸出液中的铁离子含量过高，特别是双氧水利用率低的问题。
606
0
本发明涉及钢铁冶金轧钢技术领域，尤其适用于热连轧轧钢过程中利用光纤式热金属检测器对热连轧板坯进行检测跟踪的领域。本发明公开了一种提高热连轧光纤式热金属检测器检测精度的方法。该方法通过改造光纤式热金属检测器的安装位置和增加信号采集器的方式，提高了光纤式热金属检测器的检测精度，同一个位置采集的信号偏差由原来的0.26s减少到0.05s，通过对实际案例的实施，使用效果明显。
868
0
本发明涉及钢铁冶金技术领域，具体是一种炉卷机组层流高冷速控冷工艺。该工艺生产的钢板规格为16~30mm，开轧温度1050~1100℃，待温温度980~1050℃，终轧温度860~900℃，终冷温度≤300℃。该工艺通过控制轧制工序及控制冷却工序，大幅度提高二开温度，提高终轧温度，降低终冷温度，使冷却速率达到30℃/s的工艺。
737
0
本发明涉及湿法冶金技术领域，尤其是一种从浮选银精矿中提取分离Ag、Cu的方法，采用硫脲、尿素联合循环浸出，冷却结晶硫脲Cu，该结晶含Cu15％以上，含Ag2％左右，含Pb0.04％，含Zn1％左右，Al板置换银绵，并再生硫脲，再补加硫脲，补加催提剂后，返回第二次硫脲浸出；循环浸出3-4次后，硫脲Cu产生饱和结晶，用稀H2SO4溶解，再用Cu置换其中的Ag后，用Zn粉置换Cu或蒸发结晶CuSO4.5H2O，结晶后液采用A1置换银绵，并与Cu置换银绵合并在500℃煅烧后用H2SO4或HNO3浸出；用HCl沉淀其中的Ag为AgCl,再用氨水和水合肼混合液还原得99.95％的Ag粉，再铸锭Ag锭。
891
0
钙铝包芯线钢水脱氧剂的一种制作方法发明属冶金技术中的精炼钢水领域。本发明适用于钢水的精炼。本发明主要技术是:25-30%钙粒,5-30%铝粉,其余为铁粉组成的混合料为包芯材料,以带钢为包皮制成的包芯线,作为钢水的精炼脱氧剂。主要优点是:能够把脱氧剂送到钢水的底部,充分利用了脱氧剂,反应均衡,改善了钢水的流动性。
679
0
一种冶炼煤矿用硅锰钢的新工艺发明属冶金行业中的炼钢技术领域。本发明适用于冶炼煤矿支架的液压缸和煤矿支柱用的钢管。本发明主要技术是:对加入转炉里的铁水和废钢中的铅、锡、砷、锑、铋含量加以限定;在电极加热的精炼炉中加入铝线、硅钙钡铝、碳化硅脱氧。本发明的有益效果是:节省真空精炼炉一座,降低了一次性投入,同时降低了原料与动力的消耗,运行费用也有所降低,从而降低了产品成本。
中冶有色为您提供最新的贵州黔西南布依族苗族自治州有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月17日 ~ 19日
2024年07月19日 ~ 21日
2024年07月26日 ~ 28日
2024年08月13日 ~ 15日
2024年08月13日 ~ 15日
