本发明公开了一种类打印式一体化全固态锂金属电池及其制备方法。该可打印式一体化全固态锂金属电池是经由锂负极SEI膜‑固态聚合物电解质膜‑正极的顺序,经逐层“打印”而成。本发明制备的可打印式一体化全固态锂金属电池兼具锂离子传导率高、界面兼容性好、制备工艺简单、可打印生产、原料便宜易得等优点。用本发明设计的可打印式一体化全固态锂金属电池放电容量高,循环性能好。
本实用新型涉及船舶技术领域,公开了一种船舶锂电池舱监测防护系统,包括视频监控装置、空调装置、排风装置、灭火装置、用于检测锂电池舱内可燃气体浓度的气体监测装置、用于探测锂电池舱内火灾情况的火灾探测器和设置在船舶驾驶室内的监控台,排风装置的进风口设置在锂电池舱内,排风装置的排风口设置在锂电池舱外,空调装置与灭火装置均设置在锂电池舱内,灭火装置包括用于储存灭火剂的存储瓶、喷头组、用于连接存储瓶与喷头组的输送管和用于控制输送管的通断的控制阀,视频监控装置包括设在锂电池舱内摄像头和显示器;采用本实用新型,能够对锂电池舱全方位监测和及时作出应对措施,保证锂电池舱与船舶能够正常运行。
本实用新型涉及锂电池技术领域,特别是涉及一种应急防火的锂电池,包括下壳、装载于下壳内的锂电池组、放置或者固定于锂电池组上方的冷却剂包、与下壳连接的上盖、固定于上盖的内顶部的刺穿装置;下壳与上盖之间形成用于装载锂电池组、冷却剂包和刺穿装置的封闭空腔;冷却剂包包括冷却剂、以及用于装载冷却剂的热熔胶封闭袋。当锂电池组出现质量异常发生鼓包时,会产生空间挤压会使冷却剂包与刺穿装置接触,进而使得刺穿装置刺穿冷却剂包,从而冷却剂泄漏出来用以淹没锂电池组,进而达到防火作用。另外,当锂电池组内部发热产生较高温时,装载冷却剂的热熔胶封闭袋会自行熔化,进而使冷却剂迅速泄漏出来用以淹没锂电池组,达到防火作用。

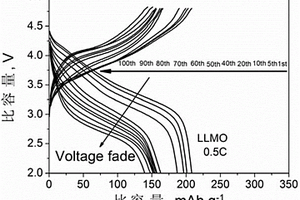

本发明涉及一种改性富锂锰基材料及其制备方法、应用,改性富锂锰基材料包括含有第一氧空位的富锂锰基材料的尖晶石相层和含有第二氧空位的富锂锰基材料的层状相层,其中,尖晶石相层包覆层状相层,富锂锰基材料的化学式为0
本发明提供了一种双三氟甲烷磺酰亚胺锂的制备方法,该方法的主要步骤包括:将三氟甲磺酰胺与碱金属锂盐中和得到三氟甲磺酰胺锂盐,该反应收率高达99%、反应迅速20min即可反应完全;将所得的三氟甲磺酰胺锂与三氟甲磺酰氯在碳酸锂、糖精锂、草酸锂等锂盐的催化作用下反应得到纯度高达99.9%,收率高于95%的双三氟甲烷磺酰亚胺锂,本发明的双三氟甲烷磺酰亚胺锂的制备方法更方便、安全、低成本、无金属杂质。
一种锂离子电池透明正极材料及其制备方法。其结构由基板、基板上的电荷传输层和锂离子储存层组成。锂离子电池透明正极材料的制备方法,采用磁控溅射、电子束蒸发或脉冲激光沉积法在清洁处理后的基板上制备所述ITO或AZO电荷传输层;采用离子辅助磁控溅射、电子束蒸发或脉冲激光沉积法在电荷传输层上原位制备所述锂离子储存层LiV3O8。本发明的锂离子电池透明正极材料在可见光波段的平均透过率在70~80%,首次充放电比容量为300~350mAh/g,100次循环后容量仍然可以保持在80%以上。上述组装得到的锂离子电池透明正极材料的充放电容量高,循环稳定性好,可应用于新型透明锂离子电池领域。
本发明公开了一种高比能二次电池金属锂负极的制备方法,首先将金属锂负极完全浸没于固含量为2%‑20%的含磷处理液中,静置反应时间为2‑60分钟,反应温度为25‑100℃;然后将具有固化作用的粘结剂溶液均匀滴加于金属锂负极表面,获得含磷化锂保护层的高比能二次电池金属锂负极。本发明可以通过控制含磷溶液的浓度以及浸没时间来调控表面原位生成的磷化锂的量,非常适合于金属锂负极的批量化处理,有利于推进实现高比能二次电池的产业化。采用本发明含磷化锂保护层的金属锂负极组装的金属锂电池体系,金属锂与液态电解液或固体电解质稳定兼容,从而提升所组装的金属锂二次电池的电化学性能,因此能够大幅度的提升电池的循环稳定性。
本发明公开了一种碳包覆纳米钛酸锂复合材料及其制备方法。所述方法包括:S1.纳米钛酸锂的制备:分别制备锂源、钛源微乳液,将两种微乳液混合,静置,离心,用有机溶剂和水进行交替洗涤,干燥,高温煅烧;S2.纳米钛酸锂的碳包覆:将有机碳源制成溶液,然后加入S1制备得到的钛酸锂颗粒,超声分散,水热反应,反应冷却后用有机溶剂和水进行交替洗涤,过滤,干燥后得到碳包覆纳米钛酸锂复合材料。本发明利用微乳法实现钛酸锂的细化,并将碳源制成溶液,利用水热反应实现纳米级钛酸锂的碳包覆,在钛酸锂表面形成均匀、结合紧密的导电碳网络,显著提高电极材料的导电性及大功率充放电性能,可用于制备锂离子电容器和锂离子电池。
本发明公开了一种制备锂离子电池阴极材料的方法。它包括a、分离出废旧锂离子电池阴极片上的阴极材料或者锂离子电池生产边角料中的阴极材料;b、测定分离出的阴极材料中各有用元素所占的质量比,根据制备锂离子电池阴极材料的原材料的元素质量比,通过计算在分离出的阴极材料中添加所不足元素的化合物来达到目标物的化学计量比,然后制备锂离子电池阴极材料。本发明可以根据回收的废料情况,实现对废旧锂离子中使用的钴酸锂、镍钴锰酸锂和锰酸锂等阴极材料以及制备锂离子电池时产生的钴酸锂、镍钴锰酸锂和锰酸锂等阴极材料边角料的循环利用。
本实用新型公开了一种锂电池固定夹持装置,涉及电池运输技术领域。本实用新型包括底板,底板上表面对称固定有立柱,若干立柱周侧面之间滑动配合有压板,压板下表面与底板上表面之间均匀固定有若干第一弧形弹力围板,底板上表面均匀铰接有若干第二弧形弹力围板,压板一侧面均匀固定连接有若干耳板,耳板一表面开设有插孔,第二弧形弹力围板上端与插孔内壁滑动配合。本实用新型通过压板、第一弧形弹力围板、第二弧形弹力围板和限位弹簧的设计,将锂电池放在底板和压板之间,第一弧形弹力围板和第二弧形弹力围板从侧面夹持固定住锂电池,压板在限位弹簧的弹力下固定锂电池,防止锂电池在运输的过程晃动,导致锂电池破损。
本实用新型涉及锂电池技术领域,具体为一种便于集尘的锂电池用除尘装置,包括装置壳体,所述装置壳体的顶端固定有工作台,且工作台的顶端设置有除尘室,并且除尘室内部的工作台顶端设置有主动齿轮,所述主动齿轮两侧的工作台顶端皆铰接有辅助齿轮,所述辅助齿轮的顶端固定有U型托板,且U型托板的内部设置有锂电池,并且锂电池的两侧皆设置有限位机构,所述装置壳体的内部固定有伺服电机,所述除尘室的表面安装有门体,且门体下方的装置壳体表面安装有控制面板。本实用新型不仅实现了对不同尺寸的锂电池进行限位除尘功能,实现了对锂电池的全方位除尘功能,而且以便于对灰尘的收集工作。
本实用新型公开了锂电池SOC检测技术领域的一种单节锂电池电量检测及显示装置,包括单节锂电池、充电电路、放电电路、电压检测电路、低电量LED报警和LED电量指示电路,单节锂电池分别与充电电路、放电电路和电压检测电路电性连接,电压检测电路分别与充电电路、低电量LED报警和LED电量指示电路电性连接,放电电路和低电量LED报警电性连接,电压检测电路采取电阻分压的方式,来输出单节锂电池的电池电压,LED电量指示电路能够根据所采样的电池电压通过LED的方式指示出来,低电量LED报警具有低电量灯报警功能,当单节锂电池的电压值低于规定值时,电量报警灯亮;本实用新型简化了电路的结构,电路成本也相应的降低。
本实用新型涉及锂电池技术领域,具体涉及一种具有多向转接端子的锂电池,其结构包括锂电池本体和固定在锂电池本体的端子,端子包括正极端子和负极端子,正极端子和/或负极端子包括至少两个朝向不同方向的连接部。与现有技术相比,由于锂电池本体的端子设有朝向不同方向的连接部,使得该具有多向转接端子的锂电池能够适用于不同的外围设备,并且能够快速、便捷、稳定地与外围设备实现连接,进而大大提高了工作效率和经济效益。
本发明公开了一种电解液及使用该电解液的锂二次电池。所述电解液包括电解质锂盐、有机溶剂、添加剂A,所述添加剂A为磷酸酯类衍生物,所述磷酸酯类衍生物具下式所示的结构:
本发明公开了一种超薄层状硫化铌(NbS2)及其制备方法与在锂/钠离子电池中的应用。该硫化铌具有类石墨烯状的层状结构,是一种比表面积大的超薄纳米片。具体的制备方法为:称取铌源和硫源,在还原气氛下进行热处理后,自然冷却至室温,就可得到团聚的块状硫化铌。然后,采用液相插层法对块状的硫化铌进行剥离处理,同时对样品进行超声振荡处理,最后得到的固体则是薄片状硫化铌。本发明制备的薄片状硫化铌可用作锂离子/钠离子电池负极材料,具有循环寿命长、倍率性能好等优点,能满足高性能锂离子电池/钠离子制备的实际应用需要。同时,制备方法简单,产物结构容易控制,材料达到了纳米级尺寸,易实现工业化推广和应用。
本发明公开了一种锂电池充电管理电路,由于监控系统根据充电电流和充电电压的大小控制恒流恒压转换电路的通断并判断锂电池是否出现故障,避免了锂电池过充、实现了实时故障判决和对锂电池的恒流恒压充电;本发明还公开了一种锂电池充电管理方法,根据锂电池的充电电流和充电电压来控制锂电池充电电路的通断并判断锂电池是否出现故障,防止了锂电池过充并实现了实时故障判决,由于对充电状态的控制,实现了对锂电池的恒流恒压充电;本发明还公开了一种直放站,采用上述锂电池充电管理电路,应用上述锂电池充电管理方法,实现了对锂电池的恒流恒压充电和实时故障判决,延长了锂电池的使用寿命。
本申请公开了一种锂离子电池气密性检测方法及装置。锂离子电池气密性检测方法包括:去除锂离子电池表面的附着物;将锂离子电池浸没在液体中;加热液体至预设温度;监测锂离子电池的表面是否有气泡冒出,若是,则为不合格品。上述锂离子电池气密性检测方法操作简便可使技术人员快速、准确地定位锂离子电池的泄漏位置,进而为电池封装工艺的改进优化和失效分析提供准确的依据,且该锂离子电池气密性检测方法步骤简单、测试效率高,对电池后期的抽样检测、可靠性评估和失效分析等也有较大的应用价值。
本发明公开了一种高性能共掺杂钛酸锂电极材料的制备方法,该方法为将二氧化钛、锂源和金属离子源加入到溶剂中,高能球磨混合均匀得到前驱体浆液,再在鼓风干燥箱中60~120°C烘干得到前驱体粉体;然后将前驱体粉体在700~1000°C的马弗炉中高温煅烧10小时,得到金属离子掺杂的钛酸锂;最后将掺杂的钛酸锂与氮源或碳源混合热处理,得到外部导电层包覆内部金属离子体相掺杂的钛酸锂电极材料。本方法合成的这种钛酸锂材料,以金属锂为负极制备成纽扣电池,在10C的电流密度下容量可达132.7mAh/g。这种制备方法可适用于商业化大规模生产,制备的钛酸锂产品性能稳定,可应用于高功率电池领域。
本发明属于镁锂合金技术领域,公开了一种固溶态的含Zn双相镁锂合金及其制备方法和应用。该双相镁锂合金是将镁、锂、锌和镁钇中间合金为原料,通过真空熔炼730~780℃得到合金液,在氩气保护下完成浇铸成形,并随炉冷却至室温,得到铸态双相镁锂合金,然后将铸态双相镁锂合金用包含石墨粉的铝箔包裹严密,在300~450℃进行固溶处理,水淬冷至室温制得。本发明采用Zn元素和简单的固溶处理工艺,能够显著提高双相镁锂合金的屈服强度和抗拉强度,其中抗拉强度提升幅度超过66MPa,解决了铸态镁锂合金力学强度低的问题。本发明成本较低,操作简单。固溶态的镁锂合金可在航空航天、武器装备、汽车或电子通讯领域中应用。
本申请提供了一种新能源电动汽车用锂电池安装辅助装置,属于锂电池安装装置领域,该一种新能源电动汽车用锂电池安装辅助装置,包括固定机构和支撑机构,所述固定机构包括安装箱和第一电动推杆,所述安装箱表面开设有若干通槽,所述安装箱内部开设有若干凹槽,所述第一电动推杆固定在所述安装箱内部,所述安装箱一侧安装有箱门,所述支撑机构包括转动杆、挡板、扭力弹簧、垫板、控制箱、第二电动推杆,所述转动杆设有若干个,所述垫板一端均固定在所述固定板表面,该一种新能源电动汽车用锂电池安装辅助装置能够将锂电池从安装箱一端直接放入即可将锂电池间隔固定在安装箱内部,安装方便且不会因个别锂电池漏液导致周围电池受损的现象发生。
本发明公开了一种锂电池涂布检测分析方法,该方法包括步骤:分别将第一相机和第二相机进行相机标定;将标定后的第一相机和第二相机进行联合标定,确定第一相机的参考位置和第二相机的参考位置;联合标定后的第一相机和第二相机分别采集锂电池的极片图像,并对各自采集到的极片图像进行拼接处理,得到正面目标图像和反面目标图像;对正面目标图像和反面目标图像进行对齐分析;对正面目标图像和反面目标图像进行测量分析;对正面目标图像和反面目标图像进行缺陷检测。其能够对涂布后的锂电池进行综合对齐分析、测宽分析和缺陷检测分析;检测分析结果准确,有效保障了锂电池的生产质量。
一种橄榄石型结构LiNxPO4表面修饰锂离子电池高镍层状正极材料及其制备方法。该锂离子电池富高镍层状正极材料的化学式为:LiNiaCobM1‑a‑bO2,LiNxPO4为表面修饰层橄榄石型材料,制备方法是:先通过液相共沉淀法和高温固相烧结法制备出纯相锂离子电池高镍层状正极材料,然后利用溶胶凝胶法和低温烧结法相结合的方法将橄榄石型结构的LiNxPO4均匀地包覆和掺杂到高镍层状正极材料表面。本发明通过利用橄榄石型结构LiNxPO4对锂离子电池高镍层状正极材料进行表面修饰,可有效提高其长期循环稳定性和高温性能,制材料在循环过程中的不可逆形变,且制备方法操作简单,环境友好,适合工业生产。
本发明属于锂电池材料技术领域,公开了一种锰基包碳纳米富锂氧化物及其制备方法与应用。所述制备方法为:搅拌条件下,将PVP溶解于DMF中,然后加入摩尔比为1.26:0.54:0.13:0.13的二水合乙酸锂、四水合乙酸锰、四水合乙酸镍和四水合乙酸钴,搅拌溶解均匀,得到金属盐溶液;然后将金属盐溶液升温至60~120℃恒温处理10~24h,得凝胶状物;所得凝胶物在空气中加热至400~500℃恒温处理3~8h,自然降温后取出压片,然后在800~1000℃下烧结处理7~12h,得到产物。本发明制备方法简单,无过渡金属离子的水解团聚等问题,所得产物用于锂离子电池正极材料的电化学性能良好。
本发明提供了一种用于锂离子电池的含硫成膜功能电解液及制备方法与应用。该含硫成膜功能电解液是在普通电解液中加入相当于普通电解液质量1~5%的功能添加剂得到;普通电解液由环状碳酸酯溶剂、线型碳酸酯溶剂和导电锂盐构成;功能添加剂为1,3-丙磺酸内酯或丙烯基-1,3-磺酸内酯中的一种或两种。本发明使用的功能添加剂具有较高的还原电位,在首次充电过程中能够形成一层致密、稳定的SEI膜,可以有效的抑制环状碳酸酯向石墨电极的共嵌,扩大环状碳酸酯的应用范围,有效提高电池的初始放电容量、循环寿命和高低温性能。将该含硫成膜功能电解液应用于制造锂离子电池,得到的锂离子电池具有良好的充放电性能。
本发明公开了一种基于神经网络的锂电池正极材料元素掺杂/包覆量的调控方法,包括以下步骤:S1、确定与锂离子电池性能直接相关的参数,利用所述相关参数建立初始数据集;S2、建立用于预测锂电池正极材料元素掺杂/包覆量的神经网络模型,利用已构建的数据集对模型进行训练集评估,得到符合预设精度的神经网络模型;S3、利用得到的神经网络模型对不同元素掺杂/包覆量的材料进行预测,得到锂离子电池的稳定性数据。本发明通过对锂离子电池高镍正极材料中元素最佳掺杂/包覆量预测,得到最佳的循环圈数,节省了测试资源,提高了测试效率。
本发明涉及一种电解液、负极界面膜的构筑方法及锂离子电池。所述电解液包含以下组分:亚硫酸二甲酯、有机溶剂和导电锂盐;所述有机溶剂包含碳酸乙烯酯。所述电解液能在低温下,通过至少一次充放电过程,在石墨负极表面构筑稳定的SEI膜,有效促进锂离子在低温下的传输速率,改善锂二次电池的电极/电解液界面性质,从而提高锂二次电池的低温下的电化学性能。
本发明公开了一种梭状铁酸锰/碳锂离子电池纳米复合负极材料及其制备方法与应用,该纳米复合负极材料为梭状结构,由碳骨架复合二级铁酸锰纳米颗粒构成,其中铁酸锰含量为该纳米复合负极材料质量的75‑90%。该材料制备方法为:运用有机金属框架作为链接剂和碳源,与金属盐混合进行水热反应,离心洗涤后干燥获得前躯体再经过退火反应得到梭状铁酸锰/碳锂离子电池纳米复合负极材料;本发明所制备的梭状铁酸锰/碳锂离子电池纳米复合负极材料结构稳定,导电性能良好,作为锂离子电池负极材料具有优异的循环稳定性和倍率性能,且制备方法操作简单,控制方便,成本低廉,环境友好,能够适用工业化规模生产,实现锂离子电池的实际应用。
本发明公开了一种含铍且单相β的镁锂合金及其加工工艺,按重量百分比计,合金的组成为:Li:12.0‑19.0wt.%,Be:0.1‑0.3wt.%,Ni:0.2‑0.4wt.%,Cu:1.0‑3.0wt.%,Ge:0.2‑0.4wt.%,Hf:0.1‑0.2wt.%,Sb:0.2‑0.4wt.%,Al:0.6‑0.8wt.%,余量为镁。通过优选多元微合金化元素配方和随后的进一步优化熔炼工艺和热处理参数,实现镁锂合金中高温相和强化相的完美匹配,最终获得一种多元微合金化新型高强耐热镁锂合金材料。室温下该镁锂合金的性能:屈服强度为118‑142MPa,抗拉强度为175‑194MPa,延伸率为7‑16%。100度时,该镁锂合金的性能:屈服强度为115‑136MPa,抗拉强度为160‑174MPa,延伸率为17‑20%。该合金冶炼加工方法简单,生产成本比较低,便于工业化大规模应用。
本发明公开了一种在700‑800度之间熔炼的高热导阻燃Al‑Li‑Fe‑Se铝锂合金及其加工工艺。按重量百分比计,合金的化学成分为:Li:10.0‑18.0wt.%,Fe:1.0‑4.0wt.%,Se:0.5‑1.5wt.%,Sr:2.0‑6.0wt.%,Ca:1.0‑3.0wt.%,Ag:1.0‑2.0wt.%,Pd:0.1‑0.5wt.%,B:0.5‑2.0wt.%,S:0.5‑1.0wt.%,余量为铝。本专利针对目前高温下铝锂合金在熔炼时需要进行保护熔炼的现状提供了一种新颖的解决方案。通过优选的合金化办法,不仅可以大大降低合金元素使用量的缺点,还可以获得非常好的阻燃效果。在阻燃元素含量明显降低的同时,合金燃点却大幅上升。所得合金表面氧化膜都有非常好的塑性和粘度,能够完整地铺展和覆盖住合金表面,有效阻挡氧气侵入合金液内。在保证常见铝锂合金力学性能的同时,具有传统铝锂合金不具备的高导热性能:传热系数为120‑140W/m.K,传统铝锂合金为85W/m.K左右。
本发明公开了一种基于神经网络和UKF的锂电池组SOC预测方法,包括:S1、采集电动汽车锂电池组的历史充放电数据以及对应的SOC数据;S2、建立BP神经网络;S3、对电动汽车锂电池组的历史充放电数据以及对应的SOC数据进行归一化处理;S4、对建立的BP神经网络进行训练;S5、获取预设时间内的电动汽车锂电池组的充放电数据作为BP神经网络的输入,采用训练后的BP神经网络对锂电池组的SOC数据进行预测;S6、采用UKF滤波算法对BP神经网络预测获得的SOC数据进行滤波处理后获得最后的预测结果。本发明可以准确地获得SOC的在线预测值,而且预测精度高、误差小,预测成本低,可广泛应用于电动汽车的控制行业中。
中冶有色为您提供最新的广东广州有色金属理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
