全部
▼
热搜：
883
0

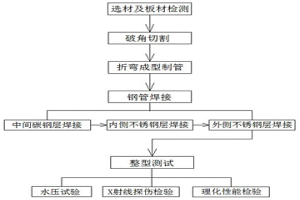

本发明为一种三层不锈钢及碳钢复合钢管由折弯成型模具对复合板材进行弯曲，形成一留有焊缝的未封闭管道，分别依次对焊连接焊缝两端面的中间碳钢层、内侧不锈钢覆层和外侧不锈钢覆层，并针对中间碳钢层采用二氧化碳气体保护焊或者高熔深快速焊接；内侧不锈钢覆层采用氩气内外保护焊接工艺；外侧不锈钢覆层采用含钛高或者带料药芯焊材进行氩弧焊接；所述中间碳钢层和内侧不锈钢覆层及外侧不锈钢覆层之间的过渡缝焊接时层间温度控制在60℃以下。
一种刀具Ti 35Al 47Cr 10Si 5W 3N五元复合新型超硬涂层涂覆方法，包括以下步骤：步骤1、刀具柄部进行毛化处理；步骤2、刀具刃口的钝化及表面净化处理：步骤3、对刀具进行涂层：步骤4、将步骤3的刀具用双向逆、反转动法除去该新型涂层的表面凸起涂层及表面熔滴；采用对柄部进行毛化处理，提升刀具在切削加工时的夹持力度，特别是保证了在高速或超高速机械加工时刀具的夹持力度；采用正逆反向转动法对刀具刃口进行前处理，去除刀具表面的氧化层及难洗净的污物，保证刀具基体与涂层间的附着力；同时对刃口进行钝化处理，使刃口形成一定的圆弧，保证刀具在切削加工时，特别是高速切削加工时不会产生刃崩缺等问题而影响到刀具寿命。
982
0
本发明提供了一种稀土改性钒酸盐催化剂及其制备方法和用途，所述催化剂包括钒酸铈以及稀土元素钐。在本发明中，所得到的稀土改性钒酸盐催化剂，利用铈钐钒之间的强相互作用以及调节了氧化还原位点与酸性位点的耦合程度，相较于传统的NH3‑SCR催化剂V2O5‑WO3/TiO2具有更优异的低温性能以及N2选择性。且本发明的制备方法简单、成本低、可应用于固定源烟气脱硝。
本发明涉及旋转阳极靶技术领域，特别涉及一种减小旋转阳极靶轨道层和基体层应力的复合层结构及其制备方法、靶盘。该复合层结构包括基体层以及轨道层；基体层上表面覆盖有过渡层，且过渡层上表面覆盖有轨道层；过渡层的热膨胀系数介于基体层的热膨胀系数和轨道层的热膨胀系数之间；按质量百分比，过渡层包括以下组分：20％～70％W,10％～50％Mo,5％～20％T,5％～20％Z；T为Re、Ta中的一种或两种组合；Z为Nb、Hf、Ti中的一种或多种组合。本发明可有效减少轨道层龟裂和开裂等现象的发生，使得复合层结构的室温断裂韧性增大，减少带有所述复合层结构的靶盘的裂纹的产生，从而提升靶盘使用寿命，以使靶盘质量提升。
997
0
本发明涉及冶金辅助材料技术领域，具体涉及一种纯镧稀土球化包芯线及其制备方法。所述纯镧稀土球化包芯线，包括钢带和包裹在钢带内部的线芯，所述线芯包括如下百分数的组分：Mg 15‑30％；Si 35‑50％；Ca 1‑5％；La 0.5‑2％；C 1‑5％和MgO 0.5‑0.8％；余量为铁。本发明的有益效果在于：本发明的纯镧稀土球化包芯线，新增合理含量纯镧稀土元素，根据实际球化线的线重、加入比例、处理温度、吸收率等关键参数，调配合理含量的稀土镧的含量，在球化后的铁水中，只残留一定的镁和一定的镧，消除了因高镁残留及稀土铈残留而引起的缩孔及缩松问题。
788
0
本发明涉及冶金辅助材料技术领域，具体涉及一种高镁包芯线及其制备方法，所述高镁包芯线包括含镁带钢和包裹在含镁带钢内部的含镁合金粉料层，所述带钢中镁的质量百分数为2％‑5％。所述高镁包芯线的制备方法，包括如下步骤：步骤1：待钢液熔化后将金属镁压入真空炉内熔池，惰性气氛环境下浇铸轧制成型成0.2‑0.5mm厚度带钢片，带钢片进行表面惰性化处理得含镁带钢；步骤2：采用包芯线自动喂料成型机将含镁合金粉料作为芯料紧密填充在所述含镁带钢外皮内，挤压固定成型，制成高镁包芯线。本发明高镁包芯线针对≥30％含镁量的包芯线进行改进，将现有高镁合金包芯线带钢升级成含镁带钢，提高熔配法高镁合金包芯线的总镁含量。
914
0
本发明公开一种FeNiCuSn预合金粉末、制备方法及应用，粉末成分按重量百分比为：30.0‑40.0％Cu，2.0‑5.0％Ni，2.0‑6.0％Sn，0.1‑2.0％Si，0.5‑3.0％Ti，0‑2.0％Cr，0.5‑1.5％Mo，余量Fe；所述粉末成分对应满足以下条件的两种前驱体混成：CuSn15预合金粉末前驱体和超细FeNiCuSn预合金粉末前驱体；其中，CuSn15预合金粉末前驱体占总重量比为2‑10％。本发明所制备FeNiCuSn预合金粉末，其氧含量低，压制成型性好，烧结活性高、合金成分、组织结构均匀细腻；所制备金刚石制品胎体的相对密度、硬度及抗弯强度等力学性能得到大幅提升，胎体对金刚石颗粒具有更优的机械包镶效果和冶金结合力，所制备金刚石工具具有更为锋利的切削效果和较长的使用寿命。
973
0
本发明涉及环境治理及冶金固体废弃物资源化利用领域，尤其涉及一种高碳铬铁冶炼协同处置不锈钢尘泥的方法，包括以下步骤：将不锈钢尘泥和高碳铬铁的原辅料混合后进行冶炼，得到铬、镍、铁合金产品。本发明还提供一种高碳铬铁冶炼协同处置不锈钢尘泥的系统，包括铬矿原料单元、辅助原料单元、组合还原剂单元、不锈钢尘泥预处理单元、配料单元、炉料预加热装置、矿热电炉、烟气净化装置、煤气回收及分配装置和粉尘回收装置。本发明在不增加电炉冶炼设备的前提下，不仅实现了不锈钢尘泥无害化处置的目的，而且还回收了可利用的金属元素，特别是尘泥中镍和铬元素的回收利用节约了生产成本，产生了较好的社会效益和经济效益。
本发明公开了一种利用水热法溶萃一体化回收稀土永磁废料中稀土金属的新方法，通过利用铵盐以及离子液体等一系列结构类似的浸出剂，在高温高压下溶萃回收稀土永磁废料中的稀土元素。本发明方法可以在回收第一步溶解部分的同时分离铁与稀土元素，因此无需进一步萃取除铁步骤，从而有效地缩短了回收工艺流程，且本发明方法具有浸出率高、分离率高、浸出剂廉价易得、环境友好等优点，并结合了液‑液相分离的冶金学特点和多金属组分在液相分离系统中的选择性分配规律，从而有效解决了稀土永磁废料中包括稀土和铁以及硼元素的综合高效回收和循环再利用等问题，因此具有可观的经济和社会效益。
977
0

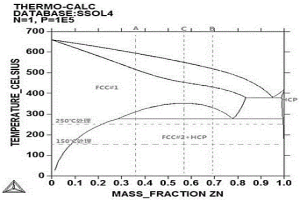

本发明公开一种锌铝合金管成分设计及制备方法，其包括以下重量百分比的原料制成：36.00%~69.00%锌、31.00%~64.00%铝、0.01%~1.00%铜、0.01%~1.00%镁、0.01%~1.0%锡、0.01%~1.00%银、0.01%~2.00%钛、0.01%~0.50%硼、0.01%~0.70%铈、0.01%~0.20%镨；上述重量百分比之和为100%。所得锌铝合金管根据成分和性能的不同，可以用于制作模具、复杂形状管件、以及用于民爆行业制作延期体，取代目前存在严重环境污染和毒性的铅锑合金管。同时锌铝合金比重轻，比铜合金材料便宜，可明显降低成本，广泛应用于冶金、矿山、轻工、食品、化工、印刷、机械设备等领域。
913
0

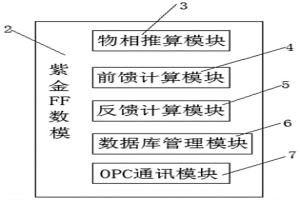

本发明公开了一种紫金闪速炉数模控制系统构建与应用，包括闪速炉、紫金FF数模、物相推算模块、前馈计算模块、反馈计算模块、数据库管理模块和OPC通讯模块，本发明与生产实际吻合度高，前馈计算误差小，冰铜品位平均偏差±1.6个百分点，冰铜温度平均偏差±28℃，铁硅比平均偏差±0.05；反馈修正控制效果良好，在前馈计算控制偏差超界时，仅需1～2次反馈修正就可保证三大目标参数满足精度要求，减小了控制变量的偏离与波动，使得冶金炉作业状况优化稳定，产品质量得到了有效保障。
1026
0
本发明公开了一种污水处理过程中污泥处理方法，包括以下步骤：S1、将污水处理过程中的污泥进入污泥进料罐，经过机械脱水离心的方法去除污泥中的水分；S2、污泥干燥；S3、将废气通入尾气捕集系统，废液对废气进行洗涤，未被废液吸收的废气通过尾气焚烧系统中的吸附系统吸附达标后排出；S4、将干燥后的粉料在富氧高温的条件下焚烧，得到性质稳定的为金属化合物的焚烧产物；S5、将焚烧产物进行重复使用，应用到冶金生产中。本发明废水处理过程产生的污泥先进行机械脱水，将污泥含水率由99％降至75％‑82％，为后续干燥处理节约蒸汽用量，通过提高污泥处理效率，降低企业对污泥的处理成本，实现污泥减量化、稳定化、资源化。
898
0
本发明属于微电子技术领域，涉及定向石墨烯合金复合导线、制备方法及其制备装置。该复合导线由内至外依次包括金属丝、高导电率石墨烯金属合金、二硫化钼环氧树脂；高导电率石墨烯金属合金以冶金结合的方式包覆金属芯，二硫化钼环氧树脂涂覆在高导电率石墨烯金属合金外层。高导电率石墨烯金属合金中的石墨烯纳米片、二硫化钼环氧树脂中的二硫化钼纳米片沿导线轴向定向排列。本发明在导线制备阶段向其中添加二维石墨烯，并在定向磁场作用下使其沿轴线方向定向排布，大幅提高其导电率；再涂覆二硫化钼环氧树脂外层，提高复合导线的耐磨性、绝缘性和阻燃性。

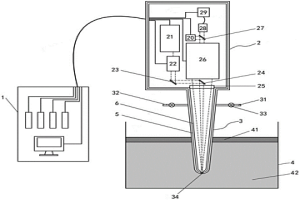

本发明涉及一种基于LIBS技术的熔体浸入式探针及在线检测装置及检测方法，其包括探针本体，所述探针本体呈倒锥形，其顶端和底端分别具有开口，探针本体的侧壁分别对应设有进气管和出气管，所述进气管和出气管上分别设有气阀；所述探针本体底端开口外周向探针本体轴心方向收缩成半球型，并在轴心处形成小孔，采用以上技术方案探针可以以任意角度伸入熔融液态金属任何深度和位置，减少了激光测距和聚焦调试步骤，节约成本和时间，真正意义上地实现实时在线检测，并提供准确检测，从而精准掌控熔融液态金属中各元素的含量，实时做出调整，保证产品性能和质量；排除安全隐患，减轻工人的劳动强度，使熔炼过程实现自动化和智能化，减少能源浪费和排放。
803
0
一种熔盐电解去除硅中硼和磷杂质的方法，涉及多晶硅材料的提纯方法。提供一种选择性高、工艺简单的熔盐电解去除硅中硼和磷杂质的方法。Si-M合金阳极的制备，电解质预处理，电解槽组装，熔盐电解提纯多晶硅。采用真空熔炼Si-M合金，作为可溶性阳极；以复合氯化物-氧化物复合熔盐作为新型低温电解质体系；以金属、硬质合金、太阳能级多晶硅或高纯石墨作为阴极。进一步降低了电解温度和电解电压，保证了电解过程的高效、稳定、低能耗运行，对多晶硅中杂质元素B和P的高选择性提纯。
863
0
一种降低成本及能耗的铝制品制备工艺，包括依次进行的下列步骤：选材备料：选取生铝4～5重量份、易拉罐4～5重量份、金属硅0.4～0.8重量份、再生锭1～1.5重量份、废铜0.05～0.1重量份；原料装炉、熔炼、加铜、加硅、扒渣、加铍、搅拌、取样分析以及成分调整。本发明工艺构简单、实用性强，通过选用生铝、易拉罐、金属硅、再生锭及废铜等材料即可配出合格的成品ADC12合金锭。比较现有技术中再生铝的配料方式，本发明制得一吨成品的成本可以节省200元～300元左右。
796
0
本发明涉及一种从矿渣中回收钽的方法，通过将矿渣磨细并酸浸去除贱金属，然后加碱焙烧，再经过水浸和盐酸两次分步浸出，从而得到钽富集渣，将富集渣采用氢氟酸浸出获得含钽料液。并且，对含贱金属的滤液进行电解回收，通过电位控制回收不同的贱金属元素，从而实现高效回收有价金属，避免稀贵金属流失，回收率高，回收成本低，具有显著的经济效益和社会效益。
808
0
本发明公开了一种软化金属硅冶炼炉炉渣的方法,包括以下步骤:将氟化钙粉、焦炭、二氧化硅以1∶3～5∶12～15重量比混合并翻拌均匀,投入冶炼炉内,在1550℃～1950℃下熔炼成金属硅,非硅物质则与氟化钙反应软化后,与熔融的金属硅一同排出冶炼炉。本发明使冶炼炉底积存的非硅物质经氟化钙软化后随熔融的硅液一同排出冶炼炉,从而延长了冶炼炉的使用寿命,并无需停炉清渣,降低生产成本。
845
0

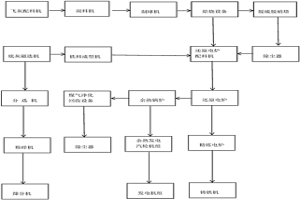

本发明公开了一种垃圾焚烧发电灰渣资源化利用系统及其方法，系统包括依序连接的飞灰配料机、混料机、制球机、焙烧设备和还原电炉配料机；还包括底灰磁选机、铁料成型机、分选机、还原电炉、精炼电炉、铸铁机；底灰磁选机具有含铁物料出口和非含铁物料出口，其含铁物料出口与铁料成型机进料口连接，铁料成型机的进料口与还原电炉配料机的进料口连接；底灰磁选机的非含铁物料出口与分选机连接并由分选机进行分选处理；还原电炉配料机具有配料出口且与还原电炉连接，还原电炉具有生铁出铁口，生铁出铁口与铸铁机的流铁口连接，结合所公开的方法，本发明方案实现飞灰的二次经济价值，使飞灰处理实现“最安全、最稳定、最无害化”的环境治理要求。
774
0
本发明公开了一种用于高温合金测温的红外线测温装置，包括固定座，所述固定座的表面开设有通槽。本发明涉及冶金设备技术领域。该一种用于高温合金测温的红外线测温装置通过设置调节机构在利用惰性气体反冲金属蒸汽的同时，能够利用锥形环将大部分向下喷射的气流导流牵引并通过外套和排气管排出，避免了气流直接吹拂在熔体表面造成温度差异，有效保证了测温的准确性，设置与观察窗配合的清洁机构，使得操作人员可以方便、快捷的对观察窗顶面进行清洁，保证了红外测温器的有效运行和熔炼效率，清洁机构和调节机构配合，使得导出的气流可以同步将清洁出的灰尘带出来，既提高了清洁效果，而且方便了再次回收利用惰性气体，降低了成本。
801
0

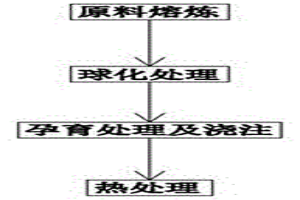

一种高强度球墨铸铁及其制备方法，它涉及一种冶金技术领域，具体涉及一种球墨铸铁领域，所述球墨铸铁的质量份数为：C:3.6～3.9份、Si：1.9～2.8份、Mn：0.3～0.4份、P：0～0.06份、S：0.01～0.05份、Mg：0.04～0.06份、Cu：0.5～0.8份、Cr：0.2～0.3份、Ti：0.01～0.02份、Sb：0.001～0.003份、As：0～0.007份、Pb：0.001～0.002份、Bi：0～0.001份、Al：0～0.003份和B：0～0.002份，余量为铁，其制备方法包括(1)原料熔炼；(2)球化处理；(2)孕育处理及浇注；(4)热处理，本发明通过合理的配料设计基础上，通过合理的球化、孕育处理，并采用有效的热处理方式，使其具备有高强度的性能，同时兼具制备方法简单、高效、制备成本低等特点。
710
0
本发明属于铝及铝合金的制备领域，具体涉及一种卡托用5系合金板带材及其制造方法。合金成分按重量分数计为Si≤0.05%，Fe≤0.08%，Cu≤0.1，Mn≤0.5，Mg2.2~3.5%，Zn≤0.30%，Ti≤0.02%制造过程中不可避免的其他杂质，每种杂质的重量百分比最高为0.05%，余量为Al。首先将铝合金熔炼、铸造成大板锭，再对铸锭进行锯切、铣面，然后经加热、热轧、冷轧和矫直整平后，获得成品。本发明生产的铝板带产品，能够有效解决现有技术中，6系合金作为卡托产品时阳极氧化质量不稳定，以及和粉末冶金一样加工成本高的问题，纵断面经阳极氧化后，无明显色差缺陷，满足卡托产品的外观需求。
990
0
一种耐磨球墨铸铁的制备方法，它涉及一种冶金技术领域，具体涉及一种球墨铸铁领域，所述球墨铸铁的质量份数为：C:3.6～3.9份、Si：2.6～3.0份、Mn：0.4～0.6份、P：0～0.1份、S：0～0.02份、Mg：0.03～0.06份、Cu：0.5～0.8份、Cr：0.1～0.3份、Mo：0.9～1.1份、Ti：0.01～0.02份、Sb：0.001～0.003份、As：0～0.007份、Pb：0.001～0.002份、Bi：0～0.001份、Al：0～0.003份、B：0～0.002份，其余为铁，其制备方法包括(1)原料准备；(2)原料熔炼；(2)球化处理；(4)浇注；(5)热处理，本发明通过添加适量的Cu、Mo元素的方式，提高了铸铁件的淬透性，同时采用盖包法球化处理方式，使制作工艺稳定性好，操作方便，制作成本低，最后采用高温正火的热处理方式，使球墨铸铁具有更好的耐磨性。
1130
0
本发明属于球团矿领域，尤其涉及一种球团矿及其生产方法。本发明提供的球团矿由包括以下组分的原料经过造球和焙烧制成：脱硫灰混合料2～4重量份；含铁粉料96～98重量份；所述脱硫灰混合料由脱硫灰和膨润土组成，所述脱硫灰在脱硫灰混合料中的含量为5～30wt％。本发明使用脱硫灰替代部分膨润土作为球团矿的生产原料，可在满足生球相关性能的同时，减少膨润土的用量，从而提高球团矿的品位、强度和冶金性能。而且，将脱硫灰作为球团矿的生产原料也使工业固废脱硫灰得以资源化利用，不但解决了脱硫灰长期堆放占用土地、造成土地资源浪费的问题，还降低了球团矿的生产成本，使产品更具市场竞争力。
659
0
本发明公开一种球形钒粉的等离子体制备方法，选取海绵钒棒为原材料；采用真空感应熔炼法，将钒棒放入石英管中，通过感应线圈从左到右不断地局部加热熔化；将熔炼过的钒棒放入真空退火环境中进行退火处理；再对钒棒进行破碎，形成不规则形状的钒粉；建立能量密度高和加热强度大的等离子体炬；以氩气作为载气，通入氦气为保护气体进入等离子体炬，钒粉原料迅速吸热熔化；将熔化的钒粉导入粉体球化室，在极高的温度梯度下迅速冷却固化，形成球形的钒粉颗粒，并经粉末收集装置收集。本发明制备出球形度高、组织均匀、塑性好、强度好的球形钒粉末，可用于粉末冶金、3D打印技术等，制备出的产品质量和性能更好。
1152
0
本发明公开了一种贵金属铵盐加热分解尾气综合回收利用装置，包括焙烧炉、抽气管和尾气吸收器，所述抽气管两端分别与所述焙烧炉的抽气口和所述尾气吸收器的抽气口相连接，所述抽气管包括抽气插管、聚四氟软管及包裹在所述抽气插管外部的保温层，所述尾气吸收器包括氯化铵回收罐、与所述氯化铵回收罐的顶部连通的射流器和离心泵。本装置可有效解决贵金属冶金行业中贵金属铵盐加热分解产生尾气的排放问题。
823
0
本发明涉及一种雾化设备，特别是涉及一种水雾化或水气雾化设备，用于制备金属及合金粉末，属粉末冶金设备技术领域。采用本发明的水雾化设备，与目前国内的水雾化设备相比，具有安全，生产出来的粉末其氧含量在50至500ppm的特点。本发明所发明的雾化设备具备如下三点的特征。1，本设备具有采用半化学如加入CO等还原性气体及半机械密封如移动隔板的方式以降低熔炼室中氧含量的特点。2，本设备所采用的机械密封方式能完全隔开熔炼室和雾化室。该密封方式具备允许金属溶液进入雾化室同时又可防止水汽进入熔炼室的特点，避免了可能发生爆炸。同时避免了雾化室中的水气进入熔炼室，以免影响抽真空。3，本设备具有把熔炼设备装在密封的容器中的特点。然后采用抽真空的方式抽走容器中的全部空气，并在必要时采用惰性气体或还原性气体来进行保护。
775
0
多晶硅自封堵浇铸装置，涉及一种采用冶金法提纯太阳能级多晶硅的设备。提供一种可以通过坩埚底部开口浇铸通道进行浇铸的多晶硅自封堵浇铸装置。设有浇铸通道、加热系统和熔炼坩埚，所述加热系统设在浇铸通道外侧四周，所述熔炼坩埚底部与浇铸通道之间连接。可以用于各种硅的熔炼过程，包括造渣、通气、定向凝固、真空熔炼等。彻底取代了翻转浇铸方式，可以实现各种工艺的连续化提纯，同时也实现了各种不同熔炼过程之间的成功连接，减少了硅在熔炼提纯过程中的不断凝固与熔融过程，大大节约了能耗，更关键的地可实现连续化生产。具有很可观的市场应用前景。
941
0
一种金属硅中除硼的方法,涉及一种金属硅除硼方法。提供一种造渣与酸洗工艺相结合,使其满足太阳能级多晶硅要求的金属硅中除硼的方法。将造渣剂与金属硅混合后碾压成球形硅料,再装入熔炼炉,在氩气氛围下进行造渣处理;将造渣处理后的硅料粉碎、研磨、过筛,得到硅粉;将所得硅粉加入到盐酸和氢氟酸的混合液中浸泡;将所得硅粉加入到硝酸和双氧水的混合液中浸泡;将所得硅粉加入到氢氟酸和有机胺的混合液中浸泡,冲洗、抽滤,得到冲洗干净的硅粉;将所得到的硅粉进行喷雾干燥,得到低硼的冶金硅粉。工艺简单、质量稳定、成本低,便于产业化推广。
中冶有色为您提供最新的福建有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年11月29日 ~ 12月01日
2024年12月06日 ~ 08日
2024年12月13日 ~ 15日
2024年12月13日 ~ 15日
2024年12月27日 ~ 29日
