广西桂林有色金属冶金技术理论与应用

制动器用粉末冶金材料及其制备方法 1038

 0

本发明涉及一种制动器用粉末冶金材料及其制备方法，粉末冶金材料包括如下重量份的原料：60‑70份Fe、2‑5份V、1份‑2份Yb、1‑4份Al、3‑6份Nb、1‑3份Rh、2份‑4份Te、2份‑3份Ga、2‑6份Si、6‑9份Zn、1‑4份Ce。本发明的制动器用粉末冶金材料，抗压强度和拉伸强度都较高，可有效提高制动器的使用寿命。

化工铬渣和冶金炉渣综合利用去除六价铬工艺 645

 0

本发明公开了一种化工铬渣和冶金炉渣综合利用去除六价铬工艺流程，将化工铬渣和冶金炉渣混合均匀，加入硫酸或盐酸，能同时处理化工铬渣和冶金炉渣，将化工铬渣中的六价铬全部还原成三价铬，并将铬渣和炉渣中的物质全部提取，直接制成系列化工产品。铬渣和炉渣处理量大，综合利用效果好，节能环保，无二次污染，无三废排放。经济效益环境效益俱佳。

软磁粉末冶金材料及其制造方法 749

 0

本发明涉及一种软磁粉末冶金材料及其制造方法。一种软磁粉末冶金材料，包括以下重量份的组分：三氧化二铁10‑30重量份、氯化聚乙烯3‑12重量份、氧化锌颗粒10‑20重量份、磷化处理过的铁粉10‑30重量份、羰基铁粉8‑15重量份、有机硅树脂2‑5重量份、去离子水20‑50重量份。本发明所述软磁粉末冶金材料及其制造方法，具有制造方法简单、增大材料密度等优点。发明人前期进行了大量的组分以及用量的筛选实验，意外的发现，本发明的技术方案通过合理的配比以及各组分的组合具有显著的降低软磁粉末冶金材料的功率损耗的效果。增强了坯体的致密性、平整性和绝缘性，降低了损耗，成本低，便于推广应用。

粉末冶金材料及其制备方法 675

 0

本发明涉及一种粉末冶金材料及其制备方法，粉末冶金材料包括如下重量份的原料：30‑50份铜粉、15‑25份纳米石墨、7份‑10份氟化钙、6‑9份硬脂酸锌、7‑10份碳酸二甲酯、10‑15份镍、7份‑10份纳米碳化硅、8份‑12份聚碳酸酯。本发明的粉末冶金材料的拉伸强度可以达到600Mpa以上，伸长率可以达到5％以上，防腐性能良好；本发明的粉末冶金材料具有良好的冷热加热性能，适用于制造各种弹性元件。

抗压耐磨的粉末冶金齿轮材料及其制备方法 1044

 0

本发明涉及一种抗压耐磨的粉末冶金齿轮材料及其制备方法，由如下的步骤完成：(1)分别称取如下重量份数的各组分：陶瓷粉11‑23份、硬脂酸锌5‑13份、石墨8‑19份、铁粉22‑37份、聚乙烯基异丁醚15‑22份、钛粉19‑26份、碳粉7‑15份和金刚石粉12‑16份；(2)将上述按重量称取的各组分投入高速混合机中进行高速混合；(3)将混合均匀后的混合冶金粉末用球磨机进行真空球磨；(4)将球磨后的冶金粉末原料装入模具中进行压制成型；(5)压制成型后，将压制后的冶金坯料进行烧结；(6)冷却后即得抗压的抗压耐磨的粉末冶金齿轮材料。本发明的有益效果是：制备得到的粉末冶金齿轮材料的抗压强度高于常规的粉末冶金齿轮材料，提高了齿轮的耐磨强度，增强了粉末冶金齿轮材料的性能。

高耐磨性的粉末冶金材料及其制备方法 733

 0

本发明涉及一种高耐磨性的粉末冶金材料及其制备方法，粉末冶金材料包括如下重量份的原料：63‑74份铁粉、7‑10份铜粉、2‑5份钼粉、1份‑2份磷、1‑4份硫化锰、2‑6份碳粉、1‑3份二氧化锰、2份‑4份氧化铅粉、0.5份‑0.9份碳化钛粉、0.2‑0.5份石墨烯粉、0.6‑1份钇粉、1‑3份石蜡、3‑4份氮化硅、3‑7份邻苯二甲酸二丁酯、4‑7份硬脂酸、1‑3份聚碳酸酯、5‑10份聚戊四醇、1‑2份碳化硅、1‑4份分散剂、2‑4份润滑剂。本发明的粉末冶金材料，通过添加物质磷，并将各个组分经过合理的配比，可使得材料的耐磨性能得到了有效提高，可有效改善材料的耐磨性能，具有很好的强度。

碳纤维布复合摩擦材料及在制造汽车粉末冶金同步器齿环摩擦层上的应用 1051

 0

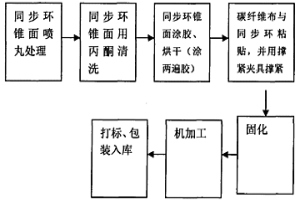

本发明公开了一种碳纤维布复合摩擦材料及在制造汽车粉末冶金同步器齿环摩擦层上的应用,它是以碳纤维布作为增强材料,以FB耐高温树脂及双酚环氧树脂的混合液作粘接剂,添加各种摩擦材料制成碳纤维布复合摩擦材料;以粉末冶金作汽车同步器齿环的基体,在基体的表面设置碳纤维布复合摩擦材料作摩擦层,制造汽车粉末冶金同步器齿环。这种汽车粉末同步器齿环具有优异的摩擦性能和抗腐蚀性能,还具有优异的耐温性能、抗拉强度和弹性模量,而且制造工艺简单,设备投资小,降低了生产成本。

用于齿轮的粉末冶金材料及其制备方法 562

 0

本发明涉及一种用于齿轮的粉末冶金材料及其制备方法，粉末冶金材料包括如下重量份的原料：50‑65份铁粉、5‑9份硬脂酸锌、2‑5份铜粉、3‑5份钼粉、4‑7份钒粉、3‑6份镍粉、1‑3份钇粉、2‑4份铝粉、0.9份‑1.2份钛粉、0.6‑1.2份石墨粉、1‑2份氨基树脂、0.3‑1份聚醚改性硅油、0.2‑1份聚乙二醇、0.6‑1.2份二氧化硅、0.5‑1.5份聚乙烯基异丁醚、0.5‑1.2份碳素纤维、0.6‑1.2份抑制剂、0.3‑1份粘结剂、0.5‑1.5份偶联剂。本发明的粉末冶金材料，通过特定的成分配比，使得粉末冶金齿轮整体密度均匀，致密度高，延伸率和断面收缩率大，耐磨性和硬度好，材料利用率高，适用于大批量生产高性能齿轮。

方便拆卸使用的冶金支座 843

 0

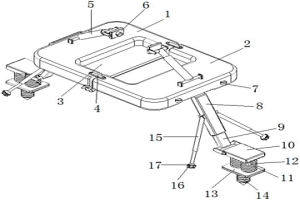

本实用新型属于冶金设备技术领域，尤其为一种方便拆卸使用的冶金支座，包括第一支撑板，所述第一支撑板的一侧通过旋转轴活动连接有第二支撑板。该方便拆卸使用的冶金支座，第一支撑板和第二支撑板通过旋转轴折叠的方式，结构简单，操作方便，从而能够减少整个装置的体积，方便运输，而且折叠后通过连接杆与插孔相连接将第一支撑板和第二支撑板固定起来，使装置更加稳定，防止运输过程中散开对设备造成损坏，通过设置放置槽能够将支撑结构放置在放置槽中，也起到了减少装置体积的作用，从而解决了现有的花盆冶金支座体积较大，运输困难的问题，而且通过第二滑槽能够调节支撑结构的位置，能够扩大装置与地面的接触面积，提高装置的稳定性。

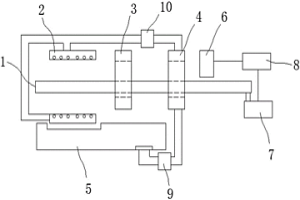

湿度低的冶金冷却机构 624

 0

本发明涉及一种湿度低的冶金冷却机构，包括输送带、两个喷淋装置、除水装置、干燥装置和集水槽，两个喷淋装置分别置于输送带的上方和下方，集水槽置于输送带下方的喷淋装置的下方，除水装置和干燥装置均套装在输送带的外一环，集水槽的出水口与干燥装置的进水口通过管道连通，干燥装置的出水口与两个喷淋装置通过管道连通，干燥装置为呈螺旋状的水管，干燥装置远离除水装置的一侧设置有湿度感应器，干燥装置远离除水装置的一侧设置有湿度感应器，输送带的一侧设置有电机，电机通过传动装置带动输送带运转，湿度感应器通过线路连接有控制系统，控制系统与电机通过线路连接。相对现有技术，本发明水循环利用、坯件降温快、坯件表面湿度低。

方便拆卸使用的冶金支座 739

 0

本实用新型属于冶金设备技术领域，尤其为一种方便拆卸使用的冶金支座，包括第一支撑板，所述第一支撑板的一侧通过旋转轴活动连接有第二支撑板。该方便拆卸使用的冶金支座，第一支撑板和第二支撑板通过旋转轴折叠的方式，结构简单，操作方便，从而能够减少整个装置的体积，方便运输，而且折叠后通过连接杆与插孔相连接将第一支撑板和第二支撑板固定起来，使装置更加稳定，防止运输过程中散开对设备造成损坏，通过设置放置槽能够将支撑结构放置在放置槽中，也起到了减少装置体积的作用，从而解决了现有的花盆冶金支座体积较大，运输困难的问题，而且通过第二滑槽能够调节支撑结构的位置，能够扩大装置与地面的接触面积，提高装置的稳定性。

冶金机械生产防护装置 671

 0

本实用新型公开了一种冶金机械生产防护装置，所述第一板体的两端分别滑动连接于箱体的内侧顶壁与底壁，所述第一板体的一侧固定连接有数量为两个的固定块，所述第一板体靠近固定块的一侧固定连接有第二杆体，所述第二杆体的一端固定连接有第三杆体，两个所述第一套筒滑动连接于第三杆体的外侧壁，两个所述第一套筒直接固定连接有第一弹簧，当箱体受到冲击时，第一板体会向内侧滑动，第一板体向内侧滑动挤压弹簧柱，由于第一板体会向内侧滑动，第一板体上的固定块铰接第三杆体，第三杆体铰接于第一套筒的外侧壁的原因，两个第一套筒会挤压第一弹簧，第一弹簧受到挤压发生弹性形变随之复原起到减缓冲击的效果。

稀土尾矿中稀土元素的富集方法 1066

 0

本发明公开了一种稀土尾矿中稀土元素的富集方法。（1）向稀土尾矿当中加入球磨介质体积的1/5的水后，放入球磨装置当中球磨20‑40小时。（2）将步骤（1）中得到的泥料在105℃下干燥0.5‑2小时，进行干燥脱水，（3）将步骤（2）得到的稀土尾矿在1300‑1500℃下进行烧结，保温0.5‑2小时后冷却；使得稀土元素大量富集于烧结后的尾矿底部。本发明原料来源广泛，生产制备工艺简单，造价低廉，便于工业化生产且不产生任何二次污染，有较为广泛的应用前景。

脱除钴、铜改性活性炭的制备方法 897

 0

本发明公开了一种脱除钴、铜改性活性炭的制备方法。（1）在50℃-80℃温度，将20?-200克β-萘酚溶于50?-?200?mL无水乙醇或?100?-?500?mL质量百分比浓度为1-5%的氢氧化钠溶液中，溶解完全后，以β-萘酚：亚硝酸钠摩尔质量比为1：1计量依据称量亚硝酸钠，加入到上述β-萘酚混合溶液中，合成出浓度为0.1-1mol/Lα-亚硝基β-萘酚混合溶液；（2）称取活性炭5-10g，放入100mL步骤（1）所配制的混合溶液中,浸渍10-24小时，然后滤去清液后烘干，得脱除钴、铜改性活性炭。本发明制取方法简单，成本较低，制备的活性炭具有高度选择性地对溶液中铜或钴离子吸附和脱除，钴离子的脱除限度能达到0.5mg/L以下，铜离子的脱除限度能达到0.05mg/L以下。

以锌渣氧粉为原料制备纳米氧化锌的方法 671

 0

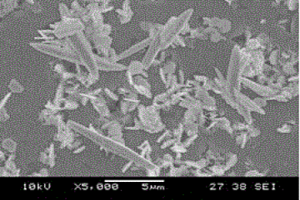

本发明公开了一种以锌渣氧粉为原料制备纳米氧化锌的方法。首先对锌渣氧粉进行酸浸，使锌以硫酸锌形式进入溶液，加双氧水氧化除铁，加还原锌粉置换出去铜、镉和钴杂质，得精制硫酸锌溶液。然后加入沉淀剂碳酸氢铵，制备前驱体碱式碳酸锌，经过洗涤、干燥后煅烧，制得纳米氧化锌。本发明利用廉价锌渣氧粉为原料，采用直接沉淀法制备高附加值氧化锌，工艺简单易操作，成本低廉，所的产物颗粒分布均匀，性能好，易于实现工业化生产。

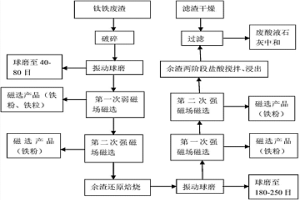

钛铁渣渣铁分离及综合利用的方法 807

 0

本发明公开了一种钛铁渣渣铁分离及综合利用的方法。钛铁废渣先球磨至40‑80目，通过不同磁场强度两道辊式磁选机的初次磁选，余渣在550‑600℃在CO气氛下进行低温还原焙烧，球磨至180‑250目，通过不同磁场强度（较初次磁场强度更高）两道辊式磁选机的再磁选，余渣在浓度为2‑3mol/L的盐酸中分两阶段浸出，去除废渣中的Al、Mg、Ca、Mn、Fe等元素，渣中铁的选出率达到85%以上，钛的氧化物的选出率达到80%以上，选出的二氧化钛应用于作为钛白粉冶炼的原料，选出的铁能用作炼钢或铸铁用原料。本发明工艺能够以较低的成本，大幅度的回收利用了钛铁废渣，大大提升了富钛渣的清洁生产和资源的循环利用。

轻稀土元素的无皂化萃取分离方法 1031

 0

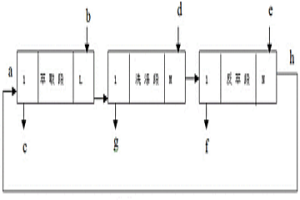

本发明公开了一种轻稀土元素的无皂化萃取分离方法，该方法选择酸性萃取剂、碱性萃取剂和煤油组成的无皂化萃取剂（有机相）对氯化轻稀土料液进行萃取分离。本发明以水代替稀盐酸或浓度较高的盐酸作为洗涤剂和反萃剂，控制洗涤段和反萃段的级停留时间，使反萃后的空白有机相无需用水洗脱其中夹带的酸即可循环利用，反萃段出口液的酸度和萃取段萃余液的酸度也较低，无需中和即可进行后续的萃取分离。本发明轻稀土元素分离方法不需皂化，不消耗酸碱物质，还省去了反萃后有机相的洗脱除酸工序，大大降低了生产成本。

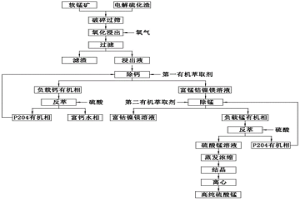

从电解锰硫化渣中制备高纯硫酸锰的方法 799

 0

本发明公开一种从电解锰硫化渣中制备高纯硫酸锰的方法，按如下步骤进行：（1）破碎过筛；（2）氧化浸出；（3）除钙：向浸出液中加入皂化的P204和磺化煤油混合形成的第一有机萃取剂萃取，得到负载钙有机相和富锰钴镍镁溶液；（4）锰的回收：取富锰钴镍镁溶液，加入皂化的P204和磺化煤油混合形成的第二有机萃取剂萃取，得到负载锰有机相和富钴镍镁溶液；取负载锰有机相，加入硫酸进行反萃，得到P204有机相和硫酸锰溶液；（5）高纯硫酸锰的制备。本发明具有简单可行，能实现硫化锰的浸出，并能避免硫化氢气体的产生、沉铁工艺的使用以及氟离子沉淀除钙镁离子方法的使用的优点。

从微细粒碳质含砷硫化金矿中提金工艺 1027

 0

本发明公开了一种从微细粒碳质含砷硫化金矿中提金的工艺，采用综合技术相结合提出一种提金方法，其特点在于：直接处理原矿，避免由于难选所造成金的损失；氧压技术预处理原生矿，氧化硫化物以释放出金颗粒，便于氰化浸取；在氧压氧化预处理过程中，反应在液相进行，没有二氧化硫和氧化砷逸出并将元素砷禁锢在浸渣内，以解决环境问题。同时，部分或完全钝化碳质物的“劫金”活性；氰化浸金时，采用CIL技术以避免高粘土造成的固液分离难得问题等，以提高金的回收率和克服提金过程中排放引起的环境污染。

从多重难处理硫化金矿中提金工艺 616

 0

本发明公开了一种从多重难处理硫化金矿中提金工艺：(1)氧压氧化预处理过程，氧化硫化物为硫酸盐以释放金颗粒、矿源中元素砷转化为砷酸盐被禁锢在渣中和部分钝化碳质物等矿物的“劫金”活性作用；(2)有机物强化钝化碳质物等矿物的“劫金”活性；(3)CIL(氰化)浸金，进一步克服经以上过程后残留的“劫金”作用、避免浸金矿浆固/液分离和减少因浸渣夹带所造成金的损失等。另外，直接处理原生硫化矿金矿，避免由于难选所造成的金的损失。本发明通过强化钝化作用，并逐一克服矿源中不利因素，显著提高了金的提取率。同时，过程高效、经济、清洁，具有广泛的应用价值和前景。

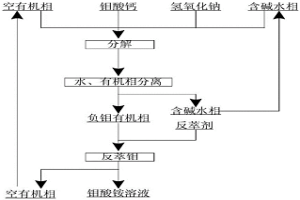

常压碱分解钼的氧化矿的方法 986

 0

本发明公开了一种常压碱分解钼的氧化矿的方法。将钼酸钙与水、氢氧化钠、碳酸钠、含季铵盐的有机相加入带搅拌的常压反应器中。氢氧化钠与碳酸钠摩尔量之和与钼酸钙摩尔量比为0.1:1~8:1；氢氧化钠与碳酸钠摩尔比为0:1~1:0；季铵盐与钼酸钙摩尔比为0.1：1:~5:1；有机相组成为季铵盐+调节剂+稀释剂；反应液固比L/S=0.5:1~20:1；通过静置或离心分相得到负钼有机相和矿浆，负钼有机相采用氨和铵盐反萃，得到钼酸铵溶液，矿浆过滤后，滤渣抛去，溶液返回回用。本发明操作温度低，常压下即可进行，易于操作，浸出液能够回用，减少了废水的排放，钼的提取率高，滤渣中钼量在0.2~0.5%（以Mo计）。

仲钨酸铵/三氧化钨的快速溶解方法 720

 0

本发明公开了一种仲钨酸铵/三氧化钨的快速溶解方法。将仲钨酸铵/三氧化钨固体加入酸和胺类、季铵盐类、磷酸酯类、醇、酮类的一种或多种萃取剂与调节剂和溶剂油混合所得的有机相将仲钨酸铵/三氧化钨完全溶解；再向有机相中倒入氨水、氢氧化钠溶液混合完成有机相再生；最后将有机相和钨酸盐溶液分离，有机相回用，得到钨酸盐溶液，完成了仲钨酸铵/三氧化钨的溶解过程。本发明以胺类、季铵盐类、磷酸酯类、醇、酮类作为试剂与溶剂混合得到有机相促进仲钨酸铵/三氧化钨的分解，过程温度低，反应速度快，得到钨酸盐浓度高，残碱浓度低，无废气产生，节能环保。

吸附钴、铜离子的β-萘酚改性活性炭的制备方法 980

 0

本发明公开了一种吸附钴、铜离子的β?萘酚改性活性炭的制备方法。（1）50℃?80℃温度范围中，将β?萘酚溶于质量百分比浓度为1?5%的乙醇或氢氧化钠溶液中，配制成0.1?1mol/Lβ?萘酚混合溶液；（2）称取5?10g活性炭放入100mL步骤（1）所配制的混合溶液中, 浸渍10?24小时，然后滤去清液后烘干，改性活性炭制取完成。本发明制备的活性炭是一种专门对钴、铜离子的吸附和脱除的高效吸附剂，制取方法简单，成本较低，具有高度选择性地对溶液中铜或钴离子吸附和脱除，钴离子的脱除限度可以达到0.5mg/L以下，铜离子限度达到0.1mg/L以下。

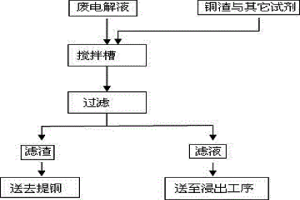

湿法炼锌废电解循环液脱除氟氯的方法 899

 0

本发明公开了一种湿法炼锌废电解循环液脱除氟氯的方法。（1）将铜渣或海绵铜经粗碎，过80目筛子；（2）加入铜渣或海绵铜、硫酸盐、磷酸盐和氧化钙，在常温条件下搅拌反应20-60分钟后抽滤；物料加入比例为：在1立方米废电解循环液中，铜渣或海绵铜加入量为7~10kg，各物料质量比为：铜渣或海绵铜：硫酸盐：磷酸盐：氧化钙为7~10:2~3:3~5:3~5；（3）反应结束后，用板框压滤机过滤，滤渣送去提铜，滤液送到浸出工序配氧化液；（4）当废电解循环液中的氟氯离子浓度累积到分别大于300mg/L、600mg/L时，重复步骤（1）到步骤（3）。本发明步骤简单，操作简便，添加试剂来源广泛，生产成本低，整个运营中不会产生二次污染，能够很好地与主工艺流程连接起来。

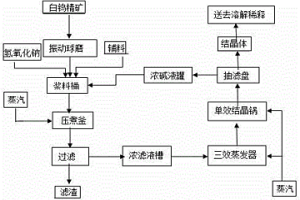

白钨矿碱浸节能降耗的方法 869

 0

本发明公开了一种白钨矿碱浸节能降耗的方法。（1）将加工的白钨精矿放入浆料桶，加入浓缩碱液、辅助试剂和氢氧化钠；（2）泵入无夹套高压浸出釜中，直接通蒸汽及保温一段时间，停止搅拌反应；（3）卸压放料入浆化槽，注水浆化过滤，第一道滤液流入浓液储槽，滤渣继续用热水洗涤，洗液与浓液分开储存；（4）将浓液储槽中的溶液泵入三效浓缩蒸发器，生料口在第三效，出料口在第一效，出口料液流入一个单效夹套结晶锅中继续浓缩，关汽阀排料；（5）液固分离，滤过的碱液返回到球磨浆料配碱，结晶粉末送至溶解槽中溶解稀释，进行离子交换。本发明改电加热为蒸汽直接加热，节能，生产效率高，采用多效蒸发器进行余碱回收，大大降低能源消耗，提高碱回收率。

无皂化萃取分离轻稀土元素的方法 614

 0

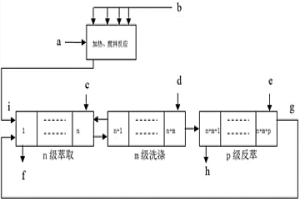

本发明公开了一种无皂化萃取分离轻稀土元素的方法，是将酸性磷型萃取剂、碱性胺类萃取剂和溶剂油组成的复合型萃取剂与磷酸酯类、有机醇类等溶剂于30-70℃搅拌混合后，对氯化轻稀土料液进行萃取分离，再经过水洗涤和盐酸反萃，最终可实现La、Ce、Pr、Nd的分离，反萃后的混合有机相返回萃取槽循环使用。本发明对由复合型萃取剂和溶剂组成的混合有机相进行了预处理，克服了复合型萃取剂体系粘度大、流动性差和易乳化、分相时间长等缺陷；本发明方法无需对酸性磷型萃取剂进行皂化，实现了萃取过程无碱液消耗、无废水排放，但达到了皂化萃取剂体系的分离能力，且比皂化萃取剂体系所需的萃取级数减少，是一种经济高效的稀土元素分离工艺。

从难浸碳质氧化矿中提金方法 934

 0

本发明公开了一种从难浸碳质氧化矿中提金方法，采取两段法操作，先采用使用过的机动车机油或偶氮染料钝化碳质物的“劫金”活性，然后用CIL氰化浸金技术或堆浸技术浸取提金，流程短、投资少、易于操作、经济、高效。

从电解锰硫化渣中制备高纯硫酸钴的方法 644

 0

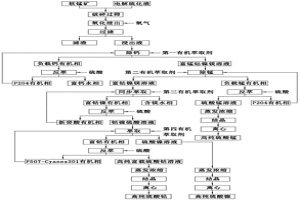

本发明公开一种从电解锰硫化渣中制备高纯硫酸钴的方法，按如下步骤进行：（1）破碎过筛；（2）氧化浸出；（3）除钙；（4）除锰；（5）钴镍的同步萃取；（6）钴的回收：取富钴镍有机相，加入稀硫酸进行反萃，得到钴镍硫酸溶液和新癸酸有机相；分离出钴镍硫酸溶液，加入皂化的P507‑Cyanex301和磺化煤油混合形成的第四有机萃取剂萃取，得到富钴有机相和硫酸镍溶液；分离出富钴有机相，加入硫酸进行反萃，得到高纯富载硫酸钴溶液和P507‑Cyanex301有机相；（7）高纯硫酸钴的制备。本发明具有简单可行，能实现硫酸钴的浸出，并能避免硫化氢气体的产生、沉铁工艺的使用以及氟离子沉淀除钙镁离子方法的优点。

P204、P507直接镍钴皂化的方法 1002

 0

本发明公开了一种P204、P507直接镍钴皂化的方法。首先采用醋酸溶解镍钴原料（镍钴氧化物、氢氧化物或者碳酸盐）得到钴或镍的醋酸盐溶液，然后采用含有P204、P507的萃取有机相与钴或镍的醋酸盐溶液混合，即得到皂化后醋酸溶液，皂化后醋酸溶液能返回作为醋酸原料制备钴或镍的醋酸盐溶液。本发明无需首先将萃取剂与氢氧化钠或者氨水反应转型为钠、铵的化合物，再将其与镍钴盐反应，转化为对应的镍钴皂，而是直接将萃取剂与醋酸镍、钴反应一步制备得到镍、钴皂，减少了试剂消耗、缩短了工艺流程，降低了成本。避免了含钠或者氨氮废水的排放，有利于环保。

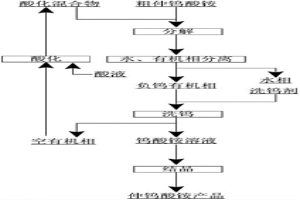

从仲钨酸铵中分离钾、钠、硫、氯杂质的方法 610

 0

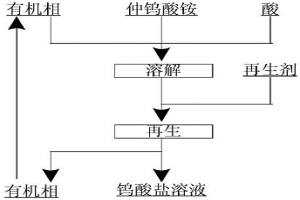

本发明公开了一种从仲钨酸铵中分离钾、钠、硫、氯杂质的方法。将仲钨酸铵、含胺类、季铵盐类的有机相和酸溶液混合溶解仲钨酸铵；然后将含钨的有机相和含钾、钠、硫、氯杂质的水相分离；再向含钨的有机相中加入再生剂混合，即得到纯的钨酸铵溶液和贫钨有机相。本发明采用酸化的有机相和仲钨酸铵混合，酸化的含胺类、季铵盐类萃取剂与仲钨酸铵固体中钨酸根结合进入有机相中形成含钨有机相，而钾、钠、硫、氯杂质留在水相中；分离水相，含钨有机相与再生剂反应，有机相再生，同时得到无钾、钠、硫、氯杂质的钨酸铵溶液，结晶得到无钾、钠、硫、氯杂质的仲钨酸铵产品。本发明能深度除去仲钨酸铵中钾、钠、硫、氯杂质，且钨回收率高，水消耗低。
