全部
▼
热搜：
872
0
本实用新型公开了一种拆装方便的制动器,包括底座和位于底座上的两根杠杆,杠杆上相对位置分别固定有制动瓦,两根杠杆之间设有联动机构,联动机构与驱动装置相连,所述联动机构位于制动瓦下方的机架上。采用本实用新型所述的技术方案,由于联动机构位于制动瓦下方的机架上,制动瓦上方一面为开放结构,安装时,不管是纵装还是横装都十分方便。本实用新型的特点是体积小、重量轻、结构紧凑,加工工艺简单、制造成本低,拆装方便、联动机构控制两块制动瓦同步动作,退距均衡,实用性能好,特别适合冶金、矿山、起重机所用制动器的高空作业。
846
0

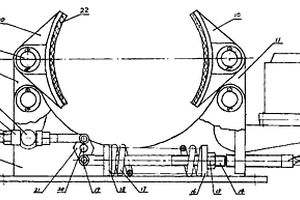

本实用新型涉及一种电力液压瓦块式制动器,主要用于起重、运输、冶金、矿山、港口等行业或场所的驱动机械的机械制动。设有手动装置,手动装置由支座、变位轴、行程块、支杆和手把组件组成,变位轴支承在支座上,手把组件与变位轴的一头连接,行程块与变位轴的另一头连接,支杆的下端部与行程块连接,上部与杠杆连接。手动装置结构简单新颖,便于操作和调整。
691
0
本发明属于冶金技术领域，特别涉及一种阀体用AISI410SS马氏体不锈钢及其制备工艺。本发明通过合理设计化学成分，C=0.10~0.15%，Si=0.20~0.50%，Mn=0.30~0.60%，Cr=11.0~13.5%，Mo=0~0.6%，Ni=0.30~0.60%，?S≤0.020%，P≤0.020%，Cu≤0.20%，V≤0.050%，Nb=0.010~0.080%，H≤0.00016%，O≤0.0035%，余为Fe和杂质元素，总杂质元素含量≤1.0%。冶炼时选用优质废钢、生铁、海绵铁作为炉料，采用电弧炉EBT初炼+LF精炼+VD真空脱气+模铸钢锭+热送钢锭，通过油压机镦粗、拔长、精锻机成型的油、精联锻锻造工艺，锻件经整体调质后，强度满足要求（Rm≥655MPa、Rp0.2≥517MPa、A≥18%、Z≥35%），-29℃冲击功平均可达50J，-46℃冲击功平均可达38J，满足API6A标准低温韧性AKv的要求，降低产品废品率，提高劳动效率。
613
0

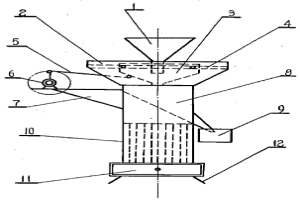

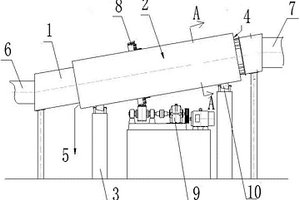

本实用新型属于冶金设备用烘干机技术领域，特别是涉及一种烘干电熔锆用回转式烘干机。包括套装在一起呈倾斜放置的内芯和外套，内芯和外套两端分别通过支架支撑，在外套位置较高一端设有进料口，外套位置较低一端设有出料口，在内芯的位置较低一端连接有进烟管道，在内芯的位置较高一端连接有出烟管道；所述内芯采用列管结构，所述外套内壁纵向设置有沟槽。本实用新型结构设计合理，机械化程度高，充分利用电弧炉烟气余热干燥物料，提高经济效益又节能环保，而且矿砂在列管之间下落过程中能够充分受热，干燥均匀性好，物料运行平稳，操作方便，又热利用率高，烘干效率高，产量也高，故障少，维修费用低，功耗低，且适用范围广。
956
0

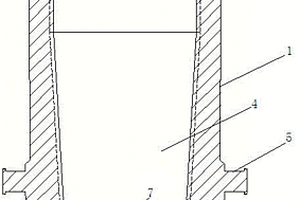

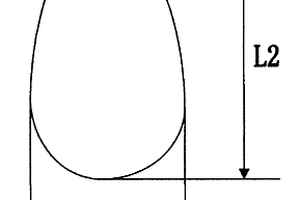

本实用新型涉及冶金铸造领域，具体涉及一种整体式的浇注用17-21吨钢锭模具，包括壳体和内腔，所述内腔的端面呈八角内凹弧形，所述内腔的轴向截面呈U形，且内腔底部呈圆弧形球台状，壳体厚度190~226mm，模身上端面外直径1550~1750mm，内腔直径1050~1285mm，模身底部外直径1500~1700mm，模身内腔锥度ａ=5.3~5.5%，模身内腔底部球台上底面直径1000~1100mm，下底面直径750~850mm；在内腔底部设置上口直径为100~120mm，下口直径为120~140mm，高度为170~205mm的锥形底孔。本实用新型的目的在于提供一种满足油压机整体式生产17吨到21吨规格锻件且保证锻件表面质量的浇注用17-21吨钢锭模具。
969
0

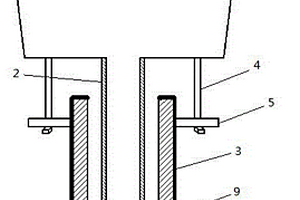

本实用新型属于冶金连铸领域，具体涉及一种连铸中间包浸入式水口在线烘烤装置，包括中间包、浸入式水口、烘烤筒及托板，所述浸入式水口设置在所述中间包下方的中心位置，浸入式水口与中间包相连通；所述中间包的下方设置两个对称设置的挂钩，所述烘烤筒上设置两个扶手，所述扶手与所述烘烤筒对应设置，所述扶手悬挂在所述挂钩上；所述烘烤筒包括筒体，筒体上端敞口，下端封闭，所述浸入式水口伸入所述筒体内部；所述烘烤筒以非固定连接的方式垂直设置在所述托板上。本实用新型的目的在于克服现有技术中存在的烘烤不均匀及烘烤过程中天然气利用率低等缺点而提供一种不需要额外增加专用烘烤箱且生产成本低的连铸中间包浸入式水口在线烘烤装置。
957
0
本发明公开了一种氢氧化铝焙烧电收尘粉制备纯铝酸钙水泥的方法，该方法包括：1)将氢氧化铝焙烧电收尘粉筛分除杂，并对筛下物料均化处理；2)按铝酸钙配方要求配比分别称取电收尘粉、轻质碳酸钙研磨25‑32小时，把两种磨细物料混合均匀；3)将磨细混匀原料装入糖衣机里加入5‰‑5.5‰桃胶水溶液滚动成球；4)球状物盛在匣钵里，在1450℃‑1700℃温度下烧成2‑8小时；5)烧成后物料经冷却破碎研磨成细粉。采用本发明方法可制出符合铝酸盐水泥GB/T201‑2015国家标准的纯铝酸钙水泥产品。本发明方法将氢氧化铝焙烧电收尘粉用于高级耐火材料生产中，能降低纯铝酸钙水泥生产成本，提高冶金级氧化铝品质。
581
0
本实用新型公开了一种云相变散热器，是应用于冶金、化工、电力、电子通讯及大功率照明等领域大功率发热设备的云相变散热器，包括吸热部件、上升连通管、下降连通管、散热部件、排气及工质补给管、排气阀。所述吸热部件通过上升连通管和下降连通管与散热部件连接，所述散热部件上部中间设置有排气孔，所述排气孔上连接有排气及工质补给管，所述排气及工质补给管设置有排气阀，本实用新型采用上述结构后，在确保散热器始终处于高效相变传热的前提下，可以适时解决因加工焊接等原因导致的漏气或因长时间使用而在散热器内部产生的不凝气体等问题，使得散热器寿命大大延长，大大降低了成本。
995
0
本发明提供了一种利用高铬钙镁钛铁矿制备可氯化富钛料的方法，涉及冶金和矿物加工技术领域，所述方法包括(a)将高铬钙镁钛铁矿还原焙烧；(b)将焙烧后的钛铁矿进行磁选，分离得到磁选精矿和磁选尾矿；(c)将步骤(b)中所述磁选尾矿进行分选，得到铬铁矿；(d)将步骤(b)中所述磁选精矿进行酸浸，然后进行过滤、洗涤和干燥得到可氯化富钛料。本发明方法可将高铬钙镁钛铁矿中的铬含量降至0.15％以下，镁含量降至0.5％以下，钙含量降至0.1％以下，满足后续使用钛铁矿时对铬、镁、钙等含量要求，同时可将钛铁矿中铬以回收，得到铬铁矿。
833
0

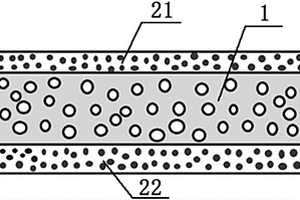

本发明提供一种轻量化夹心结构的复合材料及其制备方法，所述夹心结构由夹心层和设置在所述夹心层外部的外层组成，其中：所述夹心层为金属粉和空心陶瓷颗粒的混合粉；所述外层为金属粉。本发明的技术方案采用简洁方便的粉末冶金法制备轻量化夹心结构的复合材料，工序少，可大幅度降低生产成本。
804
0
本发明属于电渣冶金技术领域，特别涉及一种825镍基合金电渣重熔用渣系，具体的化学组分及重量百分比为CaF2:65~75%，Al2O3:11~16%，CaO:11~16%，TiO2:2~4%。渣料在化渣前充分烘烤干燥，以降低渣中水分，CaO按照重量比全部由244预熔渣替代加入，244预熔渣的加入量具体按照重量百分比由20%的CaF2、40%的Al2O3和40%的CaO组成，避免直接加入石灰过程中吸潮增氢，CaF2和Al2O3剩余部分按重量百分比直接配置加入，TiO2在化渣结束前5‑10分钟加入，采用本发明渣系有效解决了其它渣系电渣825合金锭尾端钛烧损出格的问题，且提模时渣皮较薄、易于脱落，电渣锭表面质量良好、目视范围内无可见缺陷。

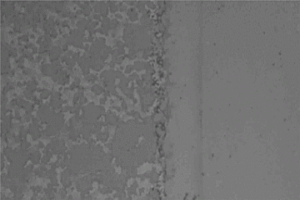

高体积分数碳化硅颗粒增强铝基复合材料与可伐合金异种材料的硬钎焊方法,它涉及异种材料的硬钎焊方法。本发明解决了现有硬钎焊异种材料需金属化处理造成焊接成本高的问题。本发明方法如下:将母材及箔状钎料清理后将箔状钎料置于母材之间,再放入真空炉内钎焊,完成母材硬钎焊。本发明方法得到钎缝的组织致密,形成牢固的冶金结合;本发明无需将母材进行金属化处理,降低了焊接成本。
686
0

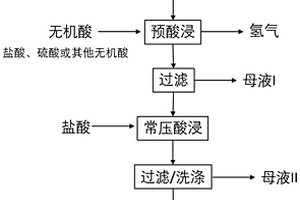

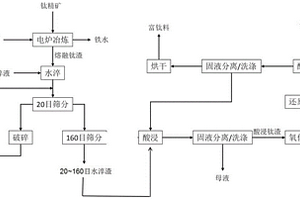

本发明涉及冶金及化工技术领域，具体而言，涉及富钛料的制备方法以及四氯化钛的制备方法。富钛料的制备方法包括：将钛精矿和还原剂混合熔炼后得到的熔融钛渣与水淬液混合，进行水淬，得到水淬渣；将水淬渣进行酸浸，然后固液分离，得到酸浸钛渣；将酸浸钛渣依次进行氧化焙烧和还原焙烧，得到焙烧料，将焙烧料进行酸浸，然后固液分离，得到富钛料。采用水淬对熔融钛渣进行破碎，极速冷却能改变钛渣的物相结构，将钛渣中的黑钛石转变为金红石相，恶化钛的酸溶性，使杂质钙、铝等转化为酸溶性好的Ca3Al2O6，再经过酸浸、氧化及还原焙烧‑酸浸进行除杂，能够获得CaO≤0.15wt.％且CaO+MgO≤1.5wt.％的优质富钛料。
582
0
卸压气爆粉碎矿石装置，包括注气系统、泄压破碎系统和碎矿收集系统，注气系统通过注气管与泄压破碎系统的进气口连接，泄压破碎系统的出料口通过泄压管与碎矿收集系统的进料口连接。本发明还公开了一种采用卸压气爆粉碎矿石装置的粉碎矿石方法。本发明使用专用设备人为产生卸压气爆，利用气爆的卸压时产生的强大拉应力来破碎矿石，由于矿石材料的抗拉强度比抗压强度和剪切强度低得多，因此，本发明粉碎矿石能耗低且工艺环节少，将为选矿、冶金等行业带来巨大经济效益。
751
0
本发明涉及冶金领域，具体涉及一种车载模铸浇钢系统的模铸坑设计，布置A、B两条模铸浇钢坑生产线，两条模铸浇钢坑生产线分别位于两条不同的跨内，模铸坑内壁底部铺设一层耐火砖，在两条模铸线之间布置浇铸用耐材干燥房；根据不同锭型钢锭模的高度和生产中使用比例，将A跨设计为2级模铸坑，B跨设计为3级模铸坑；模铸坑内摆放一位、二位、六位和八位四种底盘，分别针对相应的锭型。本发明充分考虑了模铸浇钢车提升行程、不同锭型锭模高度变化、产能需求情况和底盘变化的特点，采用阶梯式模铸坑设计，通过采用不同深度的模铸坑、调整中注管底座的数量和提升钢包高度来满足不同锭型、不同产品模铸生产的需要。
596
0

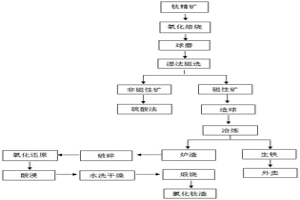

本发明提供了一种钛精矿制备氯化钛渣的方法，涉及化工冶金技术领域。该方法主要包括通过磁化焙烧、球磨、湿法磁选、造粒、冶炼得到炉渣，将所述炉渣依次进行氧化焙烧和还原焙烧、加压酸浸以及煅烧得到氯化钛渣。本发明方法结合磁化焙烧、脱硅脱钙、氯化钛渣升级技术，制备出适宜大型沸腾氯化的低钙镁、高品位的氯化钛渣产品。本发明方法可以有效降低钛铁矿制备的氯化钛渣中的杂质(尤其是钙镁)含量，制备出纯度为90％以上的氯化钛渣，杂质去除效果较好。
972
0
本发明提供一种低合金耐磨钢及其热处理方法，该低合金耐磨钢按质量百分比由以下化学成分组成：C：0.28～0.30％、Si：0.6～0.8％、Mn：0.4～0.6％、Cr：2.0～2.2％、Mo：0.29～0.30％、Ti：0.005～0.04％、P：≤0.02％、S：≤0.015％、Zr：0.018～0.02％、Al：0.008％～0.01％、Cu：0.02～0.05％、Re：0.06％～0.07％，余量为Fe和不可避免的杂质元素。本发明的低合金耐磨钢具有高强度、高硬度、良好的韧性和优异的耐磨性，可广泛应用于要求高强度、高耐磨性能的工程、采矿、建筑、水泥生产、港口、电力以及冶金等机械产品上。
897
0
一种干法热湿法联合再生旧砂的方法及其再生系统，可用于铸造生产。把有机脂固化碱性酚醛树脂旧砂先放入离心式旧砂再生机中尽量去除砂粒表面的树脂膜，再将砂置于热流旧砂再生机中进行热水清洗，在高温和强力搅拌作用下，砂粒表面的残留树脂溶于水中。排出的污水经过滤机滤出其中的树脂和细粉，余水加热后重用于洗砂。洗净的热再生砂脱水后送入真空干燥机干燥并经振动筛筛分后可作为新砂使用，滤出的树脂加工后另作它用。再生过程中采用冷却冶金电炉产生的废热水用热泵加热后作为洗砂用水。本发明既可生产出优质再生砂又实现了污水零排放，避免了热法再生树脂砂所产生的有害烟尘污染，节能环保。
626
0
一种Mg-Si二元合金制备方法，其特点在于该方法利用石英粉、废旧石 英玻璃块、价格低廉的石英砂或普通Na-Ca-Si窗玻璃碎块制备高硅含量的 Mg-Si二元合金。通过冶金反应，用Mg将存在于石英粉、石英砂或普通Na -Ca-Si窗玻璃渣中以SiO2化合物形式存在的Si原子置换出来，Si原子通过 进一步与镁液反应，生成Mg2Si相，从而制备出高硅含量的Mg-Si二元合金。 这种高Si含量的Mg-Si二元合金可进一步用于配制含Si的镁合金，也可以通 过该原理，配制含Si的镁合金复合材料，这样就可以解决长期以来在不含Al 的镁合金中添加Si的难点。
708
0

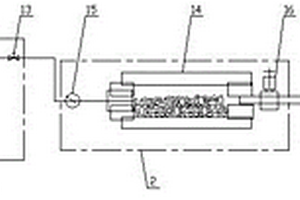

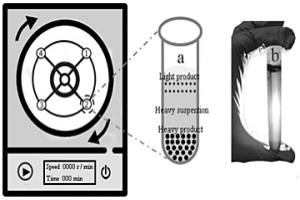

本发明公开了一种从载金高硫煤中回收金的方法，属于湿法冶金中贵金属回收技术领域。该方法包括以下步骤：将载金高硫煤分散到重介溶液中，超声、离心，取离心液上部轻产物，焙烧，即可得到单质金。本发明的回收方法是一种基于密度差异分选的重介分选办法，与现有技术中使用化学试剂解析再电解的工艺相比，该方法操作简单，流程短，操作成本低，并且具有较高的金回收率。
690
0
一种钎焊煤截齿的快速制造方法，属于高温钎焊煤矿采掘机械技术领域，可解决采煤机截齿使用寿命短的问题。本发明所需材料为钢质齿基体、铜基钎料和无镀膜金刚石，首先将加工好的钢质齿基体和无镀膜金刚石放入有机溶剂中进行超声波清洗，再依照钢质齿基体/铜基钎料/金刚石磨粒三层顺序制作待加工试样，然后将试样置入由CO2激光器、数控加工机床等组成高温钎焊设备上，在CO2激光作用下，铜基钎料受热快速熔化，与基体和金刚石发生化学冶金结合，从而将金刚石与基体牢固地连接在一起。本发明加工效率高，加工过程易于控制，适于自动化生产。并且煤截齿不易脱落，使用寿命长，对于降低采煤机截齿消耗量，提高采煤效率具有积极的意义。
864
0

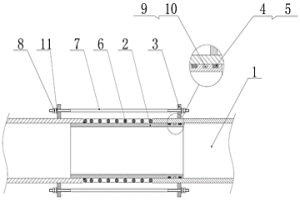

本实用新型属于石油、化工、轻工、热力、冶金等行业中热力管道补偿装置技术领域。一种新型火炬管道补偿接头，包括左右对应设置的两外套管、匹配套设在两外套管内的内套管、和分别设置在两外套管对接端部的两连接法兰盘，所述的内套管的左端与对应的外套管匹配密封固定套接，内套管的右端的外壁上开设有多道密封槽，所述的密封槽内匹配设置有与对应的外套管内壁密封贴合的密封圈，在两外套管之间的内套管外壁上套设有补偿弹簧，且补偿弹簧的两端与两外套管顶抵，所述的两连接法兰盘之间设置有双头螺杆。本实用新型同轴度好，并能有效减小摩擦阻力，延长使用寿命；该实用新型不仅轴向补偿量大，密封性能优越，而且通过弹簧构成的连杆系统能有效平衡介质内部所产生的推力。
564
0

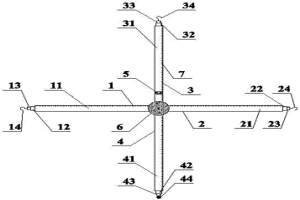

本发明公开了一种巷道表面收敛测量方法及巷道表面收敛观测尺，可用于煤矿、冶金矿山和隧道等地下空间巷道表面收敛测站的安设定位和收敛数据的测量，在进行巷道表面收敛测站安设时，可以为巷道收敛测站的安设进行定位，与当前巷道表面收敛数据的测量方法相比，本发明的测量方法操作简单，可提供稳定的测量基准点，可大大提高观测精度，且测量速度快，仪器体积小，轻巧便携，一个人即可完成巷道表面收敛测量工作，节省人力，无需塔尺、重锤等笨重测量工具的辅助，劳动强度低。
1041
0

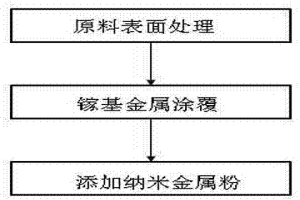

本发明涉及一种碳化硅颗粒增强铝基复合材料用镓基钎料制备方法，包括原料表面处理，镓基金属涂覆及添加纳米金属粉等三个步骤，基于该镓基钎料进行碳化硅颗粒增强铝基复合材料焊接作业方法包括待焊面预处理和焊接作业等两个步骤。本发明所获得的钎料层度薄、成分均匀。钎料加热后与铝基复合材料的铝基体以及钎料中的Ga与纳米铜粉发生冶金反应，形成以CuAl2和CuGa2相为反应层的致密钎焊连接且成型良好、连续性好的钎缝。本发明获得的SiCp/Al复合材料真空钎焊接头可实现抗剪强度达56MPa、密封性达到10‑8Pa∙m3/s的性能指标，可广泛应用于封接T/R组件壳体以及其他铝基复合材料的应用领域。
763
0
本发明属于电渣冶金技术领域，特别涉及一种电渣重熔用渣的制备及使用工艺，首先将萤石粉、氧化铝粉及石灰块按重量百分比分别为5-30％：30-50％：30-50％的比例制备为预熔渣；化渣时先加萤石粉，待萤石粉加完后，结晶器内已有渣池，交替缓慢加入氧化铝粉及石灰。本发明提供了一种既满足工艺要求成本又得以控制的利用自炼预熔渣合成所用渣料的电渣重熔用渣的制备及使用工艺。
784
0

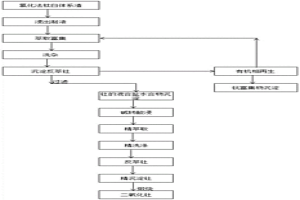

本发明涉及湿法冶金技术领域，公开了一种从氯化法钛白体系渣中回收二氧化钍的方法，包括浸出制液、萃取富集、洗杂、沉淀反萃钍、有机相再生、碱转酸浸、精萃取、精洗涤、反萃钍、精沉淀钍、煅烧。本发明能够将氯化法钛白体系渣中的钍元素进行收集，并制备成二氧化钍，不仅回收利用了钍元素，还避免钍元素排放污染环境。
608
0
本发明公开了一种高硅铝合金与可伐合金异种材料焊接用钎料的制备和使用方法，其中制备方法包括按照质量百分数15%‑45%Al30Si合金、18%‑30%Cu、0.5%‑5%Ni和余量为Al称取原材料、原材料的打磨与清洗、原材料的高温熔炼、急速冷却制备箔状钎料等步骤，使用方法包括待焊面预处理、箔状钎料的预处理以及焊接过程；本发明是为了解决高硅铝与可伐合金异种材料之间性能差异较大，焊接较为困难的问题；本发明所制备的箔状钎料厚度一致，成分均匀，钎料在高温焊接过程中与高硅铝合金和可伐合金母材中的元素发生冶金反应，形成新相，且形成的焊缝连续性好，致密性高，具有高的连接强度，可以广泛的用于T/R模块壳体的封接。
876
0
本发明涉及一种电弧炉冶炼钢配料工艺，取消使用生铁，配料时在料的下层配入焦炭，上部配入废钢，或分层配入焦炭和废钢，在送电开始熔化时向配置焦炭的位置吹入氧气，在氧气供应充分的条件下焦炭可剧烈燃烧，提供大量的热能熔化大部分废钢，此时停电，仅靠供氧进行熔化操作，在废钢熔化的同时，当上部熔化的钢液向熔池聚集时会经过焦炭层，焦炭中的一部分碳渗入钢液，为钢液提供足够的炭含量，当废钢全部熔化后再对钢液进行氧化冶炼，完成去气、去夹杂的冶金任务，这种工艺在实际生产中，可以有效降低材料成本，同时还能节约大量的电能，保证冶炼过程去气、去夹杂和脱磷效果的。
中冶有色为您提供最新的河南焦作有色金属冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月07日 ~ 09日
2024年08月14日 ~ 16日
2024年08月30日 ~ 09月01日
2024年09月19日 ~ 21日
