河南平顶山有色金属冶金技术理论与应用

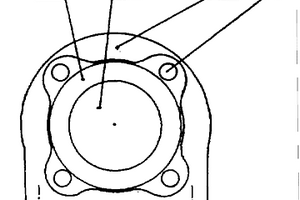

电炉偏心底式出钢口的座砖 805

 0

本实用新型涉及一种电炉偏心底式出钢口的座砖,属于冶金行业出钢口耐火材料技术领域。技术方案是包含座砖体和设置在座砖体中心的座砖孔,座砖体一面上围绕座砖孔呈凸起的公口结构,座砖体另一面上围绕座砖孔呈凹陷的母口结构,整个座砖体为圆形结构。本实用新型的有益效果:圆形座砖受热时应力比较均匀,可有效防止座砖碎裂及出现上浮的现象,增加了座砖与管砖之间的紧固间隙后,采用紧固料进行浇注,可有效避免座砖与管砖耐材受热膨胀及热应力所产生的相互挤压作用,从而延长使用寿命,极大地提高了电炉的生产功效,并且降低了出钢口座砖修补的频次和劳动强度。

烧结矿防磨阶梯状下料装置 889

 0

本实用新型涉及一种烧结矿防磨阶梯状下料装置，属于冶金行业烧结机烧结矿排放技术领域。技术方案是：包含挡料板（3）和多级台阶，每级台阶均由阶梯立面和阶梯平面组成，所述阶梯立面和阶梯平面垂直布置，挡料板（3）固定在每级台阶靠近阶梯立面的阶梯平面上，挡料板（3）与上一级台阶中的阶梯立面构成积存烧结矿的槽体（5）；所述每级台阶中的阶梯平面相对于阶梯立面具有一个凸出的外沿（4）；所述挡料板（3）固定在阶梯平面的外沿（4）上。本实用新型的有益效果是：可以减少烧结矿对阶梯的磨损，阶梯状下料装置的更换周期由6‑8个月延长到18个月以上，大大延长了阶梯状下料装置的使用寿命，降低了炼铁生产成本。

热处理加热炉出钢吊具 871

 0

本实用新型涉及一种热处理加热炉出钢吊具，属于冶金行业热处理加热炉出钢吊具设备技术领域。技术方案是：导向连杆（2）的一端固定在吊梁（1）上，导向连杆（2）的另一端固定在横杆（31）的中间，夹钳杆一（32）和夹钳杆二（33）交叉布置，夹钳杆一（32）和夹钳杆二（33）的中间铰接在一起，夹钳杆一（32）和夹钳杆二（33）的一端分别与横杆（31）的两端铰接，夹钳杆一（32）和夹钳杆二（33）的另一端均设有一个向内侧弯曲的托钩，夹钳杆一（32）和夹钳杆二（33）之间设有回位弹簧（35）。本实用新型的有益效果是：能够对加热后高温钢坯或物料进行吊运，结构简单，使用方便，可靠性强，便于维护和安装，拆装方便。

探伤用固定滑块 771

 0

本实用新型涉及一种探伤用固定滑块，属于冶金行业探伤设备技术领域。技术方案是：固定滑块为阶梯圆柱形，固定滑块上部的直径小于固定滑块下部的直径，固定滑块设有中心孔（5），固定滑块上部相对的两侧分别设有一个固定丝扣（1），固定滑块下部相对应的两侧分别设有一个耳轴（3），固定滑块的下部设有进水孔（2a）和与进水孔（2a）连通的出水孔（2b），固定滑块的底面上围绕着中心孔（5）设有一圈刮水槽（4），所述刮水槽（4）的圆周方向上均匀布置四个耐磨块（6）。本实用新型的有益效果是：能够确保在探伤时不受钢板表面氧化铁皮的影响，也不会出现偏斜磨损，保证探伤结果的准确性。

高温钢板专用吊具 1106

 0

本实用新型涉及一种高温钢板专用吊具，属于冶金行业中厚板生产辅助设备技术领域。技术方案是：包含两组结构相同的吊钩，两组结构相同的吊钩通过钢丝绳（3）和销轴连接，每组吊钩都包含两个结构相同的钩子（4），所述钩子（4）包含两个L型吊钩片（6）、吊挂孔（5）和垫块（7），两个L型吊钩片（6）平行布置，两个L型吊钩片（6）之间通过垫块（7）固定连接，每一个L型吊钩片（6）上均设有一个吊挂孔（5），所述L型吊钩片（6）的内角为60度。本实用新型的有益效果是：能够实现600℃~950℃的高温钢板的吊运，满足对钢板热处理的要求，安装过程简单、快捷，可靠性强，维护成本低。

辊盘式冷床上料装置 887

 0

本实用新型涉及一种辊盘式冷床上料装置，属于冶金行业轧钢热处理设备技术领域。包括：多排滚轮并排布置构成辊盘，每排滚轮均包含多个轮子，每个轮子设置在一根转轴上，转轴通过两个关节轴承和轴承座设置在滚轮箱体上，转轴的一端设有主动链轮，转轴的另一端设有从动链轮，所述轮子设置在滚轮箱体的内部，主动链轮和从动链轮设置在滚轮箱体的外部，每排滚轮中的主动链轮和从动链轮均通过链条传动连接；减速电机与主传动轴驱动连接，主传动轴上设有传动轴链轮，传动轴链轮与多排滚轮中的主动链轮传动连接。本实用新型的有益效果是：方便主动链轮之间的链条和从动链轮之间的链条的安装和维护；使两个关节轴承受力均匀；方便注油，延长轴承使用寿命。

装配式的高炉开口机挂钩座 675

 0

本实用新型涉及一种装配式的高炉开口机挂钩座，属于冶金行业高炉开口机维护技术领域。技术方案是：座体一（1）的一侧设有与连接板（5）相匹配的两个卡槽（10），座体一（1）的另一侧设有与座臂一（3）相配合的两个限位挡板（8），座体二（2）和座体一（1）上下布置，两块连接板（5）的上下两端分别固定在座体一（1）和座体二（2）的两个卡槽（10）上；座臂一（3）和座臂二（4）的一端分别通过连接螺栓（7）与座体一（1）和座体二（2）相连接，座臂一（3）和座臂二（4）的另一端通过横担（6）相连接。本实用新型的有益效果是：可以轻松的实现拆装，避免影响铁口泥套的修复，为开口机的高效作业提供保障。

抽屉式下料仓收口固定装置 845

 0

本实用新型涉及一种抽屉式下料仓收口固定装置，属于冶金行业物料存储设备技术领域。技术方案是：下料仓收口（6）为方形结构，下料仓收口（6）的一个侧面上设有抽屉拉手（8），下料仓收口（6）的另外三个侧面上分别设有一个升降耳板（7），每个升降耳板（7）上均设有一个悬挂机构，所述悬挂机构包含固定板（1）、吊臂（3）、定位螺栓（4）和支撑板（5），支撑板（5）通过定位螺栓（4）固定在升降耳板（7）上，吊臂（3）的一端固定在支撑板（5）上，吊臂（3）的另一端固定在固定板（1）上。本实用新型的有益效果是：可以轻松解决在线下料仓收口混凝土内预置固定螺栓损坏，无法进行正常更换的难题；而且更换下料仓收口方便快捷。

高炉上料闸更换专用吊具 814

 0

本实用新型涉及一种高炉上料闸更换专用吊具，属于冶金行业高炉辅助设备技术领域。技术方案是：连接法兰（6）固定在上料闸（4）上，所述连接法兰（6）呈方形结构，横梁一（1）的两端分别设有吊耳一（7）和吊耳二（8）吊耳，横梁一（1）的中部与连接法兰（6）的一边连接，横梁二（2）的一端与横梁一（1）对应的连接法兰（6）的另一边连接，横梁二（2）的另一端设有吊耳三（9），横梁三（3）的一端与连接法兰（6）连接，横梁三（3）的另一端设有吊耳四（10），横梁一（1）、横梁二（2）和横梁三（3）平行布置。本实用新型的有益效果是：解决了作业时斜拉歪拽、平移困难等问题，安全可靠，为上料闸的顺利更换提供了技术保障。

高炉开口机调角液压缸防护罩 1093

 0

本实用新型涉及一种高炉开口机调角液压缸防护罩，属于冶金行业高炉开口机调角缸防护设备技术领域。技术方案是：所述护罩本体（4）为阶梯圆筒形，护罩本体（4）的外表面涂覆隔热漆，护罩本体（4）套在活塞杆（1）上，护罩本体（4）直径较大的一端与缸筒前端盖（7）和缸筒法兰（8）相连接，护罩本体（4）直径较小的一端设有压盖（2），护罩本体（4）直径较小的一端与活塞杆（1）之间设有石墨盘根（3），缸筒前端盖（7）与活塞杆（1）之间设有防尘封（5）和V型组合封（6），所述V型组合封（6）靠近液压缸缸筒。本实用新型的有益效果是：能够有效保护调角液压缸前端盖内的密封，延长调角液压缸的使用寿命。

钢轨专用吊具 766

 0

本实用新型涉及一种钢轨专用吊具，属于钢轨吊具设备技术领域。技术方案是：包含吊孔（1）、主板一（2）、主板二（3）、侧板一（4）、侧板二（5）和钢轨套挂孔（6），主板一（2）上分别设有吊孔（1）和钢轨套挂孔（6），所述吊孔（1）和钢轨孔（6）上下布置，主板二（3）的结构和主板一（2）的结构相同，主板一（2）和主板二（3）平行布置，主板一（2）和主板二（3）之间通过连接板固定连接，主板一（2）和主板二（3）的外侧分别设有对称布置的侧板一（4）和侧板二（5）。本实用新型的有益效果是：可以使用不同厚度的钢板切割、焊接而成，结构简单，制作使用方便，具有防滑、防脱功能，安全可靠，广泛应用于冶金、建筑等行业。

环冷机侧辊更换专用吊架 662

 0

本实用新型涉及一种环冷机侧辊更换专用吊架，属于冶金行业环冷机设备检修技术领域。技术方案是：左支架立柱（7）的上端设有卡箍（17）和卡箍螺栓（18），左支架立柱（7）的下端固定在左支架底板（9）上，左侧档板（10）和右侧档板（11）分别固定在左支架底板（9）的两端，靠近左侧档板（10）的左支架底板（9）上还设有与左支架底板（9）平行布置的活动档板（14）；吊环（21）固定在右支架水平横梁（23）上，右支架卡板（19）固定在右支架立柱（24）的下端，左支架立柱（7）的上端固定在右支架水平横梁（23）上。本实用新型的有益效果是：能够安全、快速的实现环冷机侧辊的更换，大大缩短了环冷机的检修时间，提高了烧结机的产量。

矫直机辊系旋转接头连接结构 932

 0

本实用新型涉及一种矫直机辊系旋转接头连接结构，属于冶金行业辊矫直机冷却设备技术领域。技术方案是：包含工作辊（1）、法兰管（2）、进水管（3）、尼龙套（4）、法兰（5）、紧固螺栓（6）、金属软管（7）和回水管（8），法兰管（2）固定在工作辊（1）的端部，工作辊（1）内部为空心结构，工作辊（1）内部设有金属软管（7），进水管（3）穿过法兰管（2）与金属软管（7）连接，回水管（8）套在进水管（3）上，回水管（8）和进水管（3）之间设有尼龙套（4），回水管（8）上设有法兰（5）。本实用新型的有益效果是：提高矫直机辊系冷却效果，延长矫直机辊系在线使用寿命。避免工作辊变形，出现卡阻，造成钢板辊印和瓢曲等质量缺陷。

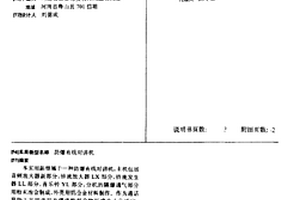

防爆有线对讲机 648

 0

本实用新型属于一种防爆有线对讲机,主机包括音频放大器新部分,铃流放大器LX部分,铃流发生器LL部分,音乐铃YL部分,分机的隔爆通气部分用粉末冶金制成,外壳用铝合金材料制作。作为通话联络工具用于具有爆炸性混合物环境中十分适宜。尤其是用于地上与地下,洞内与洞外的通话联络效果更佳。与传统的防爆电话机相比,该防爆对讲机具有体积小、重量轻、操作方便、声音洪亮等优点,在20米内可听清对讲话音。因此可广泛用于油库、煤矿、化工企业,也可兼作普通场所的生产调度和指挥工具之用。

电渣型热作模具钢板的生产方法 679

 0

一种电渣型热作模具钢板的生产方法，属于冶金技术领域。其包括冶炼、模铸、电渣重熔、加热、轧制、退火工序；所述冶炼工序，钢水经电炉冶炼、LF炉精炼，当温度达到1650℃时转入VD炉真空处理；钢水的化学成分及质量百分含量为C：0.30～0.43%，Si：0.80～1.20%，Mn：0.30～0.60%，P≤0.025%，S≤0.005%，Cr：4.00～5.50%，Mo：1.20～2.50%，V：0.40～1.10%，Al：0.015～0.045%，余量为Fe和不可避免的杂质；电渣重熔工序采用五元渣系，平均重熔速度16～25kg/min。本发明增加电渣重熔工序，轧后钢板性能具有更好的各向同性。

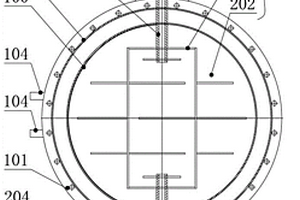

高温通风蝶阀 707

 0

本实用新型属于化工、冶金、焦化等行业中的阀体技术领域。一种高温通风蝶阀，包括阀壳体、阀板和执行器，在所述阀壳体的两端设置有第一法兰盘和第二法兰盘，所述阀壳体的外壁上包覆设置有冷却套，所述冷却套上设置有冷却介质接头；阀板匹配设置在所述阀壳体中，所述阀板两端分别设置有上阀轴和下阀轴，所述阀壳体上设置有与所述上阀轴对应的上支架和与所述下阀轴对应的下支架；所述执行器设置在所述上支架上，所述执行器与所述上阀轴传动连接，所述执行器用于驱动所述阀板开合动作。本申请能够通过内、外两套相对独立的冷却系统进行冷却，提高散热效果，有效降低阀门温度，使得阀门可以在高温环境下使用，保持阀体良好的工作性能。

大型扁钢锭的保温罩 1023

 0

本实用新型涉及一种大型扁钢锭的保温罩，属于冶金行业钢锭浇注设备技术领域。技术方案是：包含罩体、吊耳（2）、耐高温硅铝酸棉（5）和长方形孔（6），所述罩体为四块侧钢板和一块顶部钢板焊接成的下部开口的长方体结构，罩体的内壁上设有耐高温硅铝酸棉（5），罩体的上方设有吊耳（2），长方体结构的罩体的窄面的下部设有长方形孔（6）。本实用新型的有益效果是：绝热保温效果好，能够使钢锭模内钢锭头部及帽口部分的钢水更缓慢凝固，有利钢锭的补缩，避免帽口部分的钢水较钢锭本体凝固早形成结晶雨，避免在钢锭的底部形成大型夹杂物，提高钢锭探伤合格率。具有结构简单、投入低、能耗小、无污染、操作简便，效果好等优点。

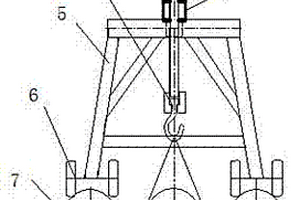

辊底式热处理炉换辊随动小车 698

 0

本实用新型涉及一种辊底式热处理炉换辊随动小车，属于冶金行业辊底式热处理炉设备技术领域。技术方案是：包含丝杠（2）、丝母（3）、吊钩（4）、车架（5）和车轮（6），所述车架（5）包含支撑板（5‑1）和支撑腿（5‑2），支撑板（5‑1）的下方固定四个支撑腿（5‑2），每个支撑腿（5‑2）的下方均设有一个车轮（6），丝母（3）固定在支撑板（5‑1）上，丝杠（2）穿过支撑板（5‑1），丝杠（2）与丝母（3）螺纹连接，丝杠（2）与支撑板（5‑1）垂直布置，丝杠（2）的下端设有吊钩（4）。本实用新型的有益效果是：能够方便辊底式热处理炉内的辊子的更换，结构结构，安全可靠。

连铸中间包水口的烘烤设备 1093

 0

本实用新型涉及一种连铸中间包水口的烘烤设备,属于冶金连铸设备技术领域。技术方案是包含中间包(1)、中间包水口(2)、引风装置(3),中间包水口的一端设置在中间包的底部,另一端连接引风装置。引风装置为射流引风装置,三通结构,设有进风口4、出风口5、吸风口6,吸风口与中间包水口连接,进风口为文氏管结构,设有喷射口7,吸风口设在喷射口外的负压区8。采用本实用新型,无需另外再使用煤气进行水口的烘烤,现场环境得到了改善,降低了能源的浪费,节约了成本,同时减少人力操作,降低劳动强度,减少安全隐患,满足正常生产需要。本实用新型操作简单,方便可行,节能降耗,安全可靠。

耐磨弯头 915

 0

一种耐磨弯头,其结构特征是在耐磨弯头的两个管道连接面之间的弯头体内部有一个内球面腔,同时两个管道连接面的两管中心轴线在内球面球心处的夹角大于或等于90°,小于180°,该耐磨弯头的使用寿命比一般弯头提高10倍以上,将在冶金、电力、选矿工业中有广泛应用前景。

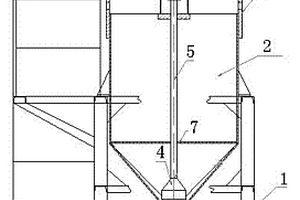

交流电弧炉补炉设备 884

 0

本实用新型涉及一种交流电弧炉补炉设备,属于冶金行业补炉设备技术领域。技术方案是包含补炉罐架(1)、罐体(2)、加料管(3)、锥阀(4)、锥阀导杆(5)、液压缸(6),罐体设置在补炉罐架上,罐体的下端设有加料管,加料管与锥阀匹配,锥阀通过锥阀导杆与液压缸连接。使用本实用新型进行补炉,可以缩短电弧炉看炉底时补炉时间,实现补炉料的定点定量供给,减少补炉料的浪费,提高经济效益。通过实际应用比较,补炉时间比背景技术降低了15分钟左右,补炉料节约了20%,补炉期间行车基本停留在炉体周围,动作次数大量降低。

提高铬钼钢板长时模焊低温冲击韧性的淬火方法 943

 0

一种提高铬钼钢板长时模焊低温冲击韧性的淬火方法，属于冶金技术领域。包括退火、淬火和冷却工序；所述退火工序，将钢板单块装炉、单块加热至900～950℃并保温后，随炉冷却至680～710℃，再出炉空冷至室温；所述淬火工序，将钢板重新装炉，加热至910±15℃并保温后出炉；所述冷却工序，在单体式淬火槽内进行水冷，全程开启气搅和机械搅拌加速冷却。本发明锭成材特厚铬钼钢板经28小时模焊后‑30℃冲击功单值维持在90J以上，性能合格率达到92.5%以上。

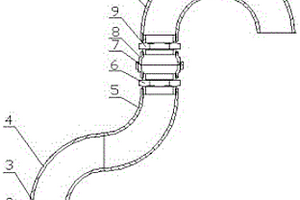

物料输送皮带机减速机通气器 1068

 0

本实用新型涉及一种物料输送皮带机减速机通气器，属于冶金行业炼铁物料输送机技术领域。技术方案是异径接头（2）的小头螺纹连接在减速机排气孔（1）上，异径接头（2）的大头通过内接头一（3）与弯头一（4）相连接，弯头二（5）的一端与弯头一（4）焊接在一起，弯头二（5）的另一端向上且通过活接头（8）、内接头三（9）与弯头三（10）相连接，活接头（8）内设有滤网（7），弯头四（11）的一端与弯头三（10）焊接在一起，弯头四（11）的另一端朝下。本实用新型的有益效果是：既保证减速机箱内热空气的正常排出，又解决了齿轮甩油溢出、粉尘堵塞气孔、在线清理困难、通气器备件互换性差等问题，实现了不同规格减速机的通气功能。

板坯连铸火焰切割机碟簧箱 832

 0

本实用新型涉及一种板坯连铸火焰切割机碟簧箱，属于冶金行业板坯连铸火焰切割机设备技术领域。技术方案是：包含箱体（1）、碟簧（2）、法兰（3）、拉杆（5）、芯轴（7）、固定螺栓（8）和销轴（9），箱体（1）的一端为开口结构，箱体（1）的开口端设有法兰（3），碟簧（2）和芯轴（7）设在箱体（1）内，芯轴（7）的一端通过销轴（9）和固定螺栓（8）固定在箱体（1）内，芯轴（7）的另一端设有拉杆（5），所述拉杆（5）与芯轴（7）螺纹连接。本实用新型的有益效果是：采用分体结构，方便拆卸和安装，更换一次碟簧箱可节约3小时，减少职工劳动强度12时/人。拉杆由整体固定拉杆改为螺纹连接结构，便于提升高度的调节和安装。

炼铁皮带机减速机通气器防甩油装置 1071

 0

本实用新型涉及一种炼铁皮带机减速机通气器防甩油装置，属于冶金行业炼铁皮带机减速机设备技术领域。技术方案是：包含半圆形钢管（1）、通气器（2）、通气器进口（3）、减速机箱盖（4）和减速机箱体（5），减速机箱盖（4）上设有通气器进口（3），通气器（2）通过通气器进口（3）与减速机箱体（5）连通，半圆形钢管（1）固定在减速机箱盖（4）的内侧，半圆形钢管（1）位于通气器进口（3）处。本实用新型的有益效果是：既保证减速机箱内的热空气能够通过通气器正常排出，又使齿轮甩动的油，只能甩到半圆形钢管的外部，无法进入通气器进口，有效解决了通气器因箱体内齿轮油甩动而漏油的问题，确保了炼铁的正常生产。

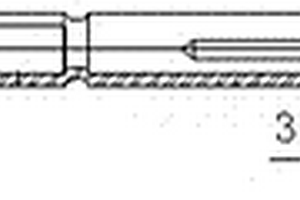

炼钢钢水气体元素取样器 934

 0

本实用新型涉及一种炼钢钢水气体元素取样器，属于冶金行业炼钢取样设备技术领域。技术方案是：包含操作杆（1）、试管保护套管（2）、取样试管（3）和试管保护封头（5），所述试管保护封头（5）一端为封闭的管状结构，试管保护封头（5）的开口端与试管保护套管（2）的一端固定连接，试管保护套管（2）的另一端与操作杆（1）固定连接，取样试管（3）设在试管保护套管（2）内，取样试管（3）的头部延伸至试管保护封头（5）内。本实用新型的有益效果是：结构简单、使用方便，能够提高气体钢样的制备效率和检测效果，特别适用于精炼(LF、VD)和连铸中间包钢水气体检测棒状样。

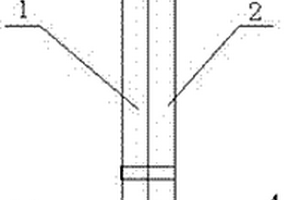

高炉布料溜槽对位视镜 768

 0

本实用新型涉及一种高炉布料溜槽对位视镜，属于冶金行业高炉辅助设备技术领域。技术方案是：观察筒体A（1）和观察筒体B（2）分别设有弯头A（3）和弯头B（4），观察筒体A（1）和观察筒体B（2）通过胶带（7）困扎在一起，观察筒体A（1）上的弯头A（3）和观察筒体B（2）上的弯头B（4）的弯曲方向呈相反方向对称布置，观察筒体A（1）上的弯头A（3）和观察筒体B（2）的弯头B（4）内分别设有椭圆镜片A（5）和椭圆镜片B（6）。本实用新型的有益效果是：能够时时观察并调整布料溜槽的额头体与额头槽的对位角度，有效克服远距离观察所带来的偏差，避免传统更换布料溜槽过程中的安全隐患，为布料溜槽的更换提供技术保障。

高炉下密封阀检修用封堵盲板 820

 0

本实用新型涉及一种高炉下密封阀检修用封堵盲板，属于冶金行业高炉检修设备技术领域。技术方案是：包含盲板母体（2）、密封胶皮（3）、沉头螺丝（4）、盲板把手（5），所述盲板母体（2）呈圆盘形结构，盲板母体（2）的圆周方向上设有密封胶皮（3），所述密封胶皮（3）通过沉头螺丝（2）固定在盲板母体（2）上，盲板母体（2）上设有盲板把手（4），所述盲板把手（4）固定在盲板母体（2）的中心位置上。本实用新型的有益效果是：下密封阀封堵时间由于背景技术中的2‑3小时缩短到10‑20分钟，大大减少了高炉停产检修时间，而且密封效果好。

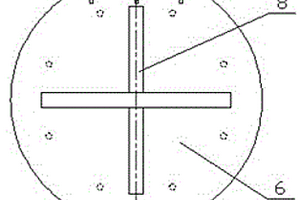

热风炉热风管口隔热装置 1146

 0

本实用新型涉及一种热风炉热风管口隔热装置，属于冶金行业高炉辅助设备技术领域。技术方案是：包含风道隔热单元和管道内衬隔热单元；所述风道隔热单元中的耐高温陶瓷纤维板（1）通过固定螺栓（3）固定在固定支架（2）上，固定支架（2）上设有四个手柄（4）；所述管道内衬隔热单元中的硅酸铝耐火纤维毯（5）通过紧固螺栓（7）固定在底板（6）的一面上，底板（6）的另一面上设有十字形筋板（8）、两个挂钩（9）和吊环（10）。本实用新型的有益效果是：有效降低了热风管口的热气流和热辐射，便于检修作业人员安全、高效的施工，缩短了检修时间，减缓了热风炉炉温损失，为快速实现高炉复风生产提供技术保障。

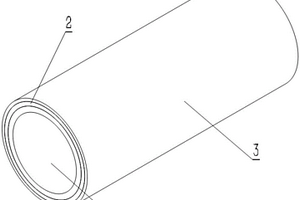

镍铬硬化合金钢制耐磨管道 668

 0

本实用新型公开了一种镍铬硬化合金钢制耐磨管道。本实用新型显著提高了耐磨管道的耐磨性，进而有助于增加耐磨管道的使用寿命；通过设置缓冲保温层，增加了管道的弹性缓冲性能，能够使管道在寒冷和炎热的地方均可使用，使用镍铬硬化合金钢制成的耐磨层具有良好的耐磨、耐蚀及抗机械冲击和热冲击性。由于合金及金属氧化物的参与，克服了非金属与金属在高温下结合时，由于收缩比不同常出现的裂块脱落现象。该产品特别适用于固液浆体及粉体的输送场合，具有使用寿命长、耐磨、耐碱、耐高温、不怕磕碰等优点，广泛用于煤炭、冶金、电力、化工等易磨损、易腐蚀管道及设备，可延长使用寿命十到几十倍。
