吊挂式可伸缩带式输送机 274

 0

一种吊挂式可伸缩带式输送机，包括牵引移动式机头、传动部、吊挂式储带仓、吊挂式单元机身、输送带、固定式机尾部、轨道组件，轨道组件安装在巷道内的地面上，吊挂式单元机身沿输送带的设置方向依次安装在牵引移动式机头、传动部、吊挂式储带仓、固定式机尾部之间，将牵引移动式机头、传动部、吊挂式储带仓、固定式机尾部依次连接，牵引移动式机头能够沿轨道组件移动，在配合吊挂式储带仓收放输送带，以实现输送机的伸缩；本实用新型将传统输送机的地面支撑改为吊挂式结构，实现输送机在单巷道的双层运输，以及对于巷道凸凹不平，垂直面蛇形起伏大、变坡点多的复杂运输巷道，采用刚性支腿支撑调节困难，输送机不易找正的问题。

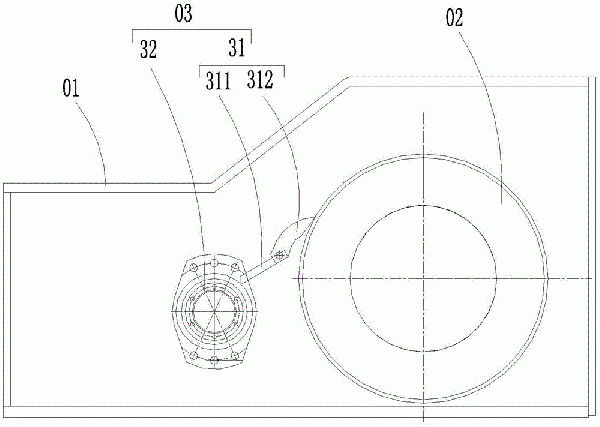

具有清料功能的带式输送机机尾及带式输送机 1070

 0

一种具有清料功能的带式输送机机尾及带式输送机，包括机尾架及安装在机尾架上的滚筒，机尾架上设置有物料清扫装置，物料清扫装置包括刮料机构、清料机构，清料机构的两个端部分别与机尾架相连接，清料机构沿滚筒的轴线平行设置在滚筒的一侧，刮料机构设置在机尾架上，且位于清料机构的上方，刮料机构的上端与滚筒外壁相接触，刮料机构的下端与清料机构的入口端连通；本实用新型在使用时，通过安装在机尾架上的刮料机构将沾附在滚筒上的物料刮落至清料机构，然后通过清料机构将物料输送走，并卸载到机尾外部，简单快捷的解决了带式输送机机尾滚筒沾附物料的问题，降低了设备运转故障率，提高了带式输送机生产效率。

具有夹带功能的带式输送机中部槽及带式输送机 384

 0

一种具有夹带功能的带式输送机中部槽及带式输送机，包括中部槽本体，中部槽本体上安装有输送带夹紧装置，输送带夹紧装置包括上部夹紧组件、下部夹紧组件、伸缩组件，上部夹紧组件设在中部槽本体的上部，上部夹紧组件的下端朝向中部槽本体的下端，下部夹紧组件设在中部槽本体的下部，下部夹紧组件的上端朝向中部槽本体的上端，下部夹紧组件的上端正对上部夹紧组件的下端，下部夹紧组件的两端分别与对向设在中部槽本体两侧的伸缩组件的上端相连接；在使用时，通过伸缩组件控制下部夹紧组件的上下移动，可利用上部夹紧组件及下部夹紧组件的相互配合，将输送带夹持在上部夹紧组件及下部夹紧组件之间，实现对输送带的夹紧固定。

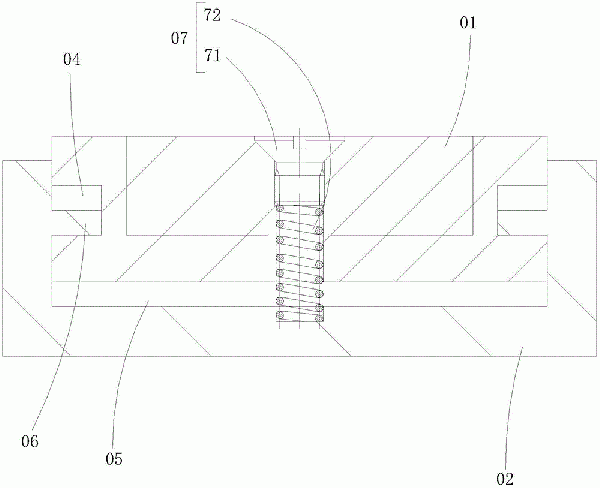

带式输送机用清料刮板及带式输送机 882

 0

一种带式输送机用清料刮板及带式输送机，包括固定座、刮料板，固定座的上表面中间位置设有卡槽，固定座的两个侧部表面分别开设有连接槽，刮料板的顶部设有凹槽，在凹槽的两侧内壁上设有滑行凸条，滑行凸条插入到连接凹内，可将刮料板安装在固定座的下方；在使用时，通过固定座上的卡槽将固定座嵌入到带式输送机上的压板上，使清料刮板整体跟随带式输送机一起同步移动，利用刮料板将带式输送机槽体内的物料向带式输送机尾部清理，直至从机尾处刮出，在清料刮板跟随带式输送机移动至机尾处时，清料刮板受自身重力作用，可与带式输送机上的压板脱离，不用人为拆卸，不仅提高清理效率，而且安装、拆卸方便，大大降低了工人劳动强度。

带式输送机用导向槽及带式输送机 1117

 0

一种带式输送机用导向槽及带式输送机，带式输送机用导向槽包括导向槽本体，导向槽本体的顶部中间位置沿导向槽本体的长度方向设置有上导轨，导向槽本体的下部中间位置沿导向槽本体的长度方向设置有下导轨，导向槽本体其中一端的两侧设置有拉移耳，拉移耳上开设有第一销孔，导向槽本体远离拉移耳一端的两侧设置有第二销孔，导向槽本体至少有两个，将连接销插入到第一销孔及第二销孔内，使导向槽本体依次呈线性连接，形成导向槽；在推移导向槽时，不会造成导向槽弯曲角度过大，致使导向导轨接口处出现较大错台的问题，可降低输送带导向装置在运转过程中出现憋卡现象的概率，从而可提高设备的安全可靠运行度。

带式输送机皮带支撑装置及带式输送机 1003

 0

一种带式输送机皮带支撑装置及带式输送机，包括固定连接组件、皮带托辊、托辊支撑组件、推移组件，皮带托辊沿固定连接组件的长度方向设在固定连接组件的上方，托辊支撑组件包括支撑座、自锁机构，支撑座对向设在固定连接组件上方，支撑座将皮带托辊的两个端部固定，使皮带托辊能够沿自身轴线周向转动，自锁机构设在支撑座上，推移组件沿皮带托辊的轴向方向设置，并位于皮带托辊的两侧；在需要拆卸更换托辊时，推移组件的伸出端向自锁机构一侧伸出，自锁机构卡住推移组件端部，使推移组价推动支撑座沿固定连接组件滑动，能够将支撑座与皮带托辊两个端部脱离，然后再将需要检修或更换的托辊拉出即可，提高了检修或更换效率，降低了工人的劳动强度。

设置新型拉紧装置的带式输送机 1016

 0

本发明提出的设置新型拉紧装置的带式输送机，包括皮带机和设置于皮带机尾部的拉紧装置，皮带机包括梁架、主动滚筒、胶带、上托辊组、下托辊组，拉紧装置包括拉紧框架、拉紧组件、限位组件、滚筒组件，当需调节拉紧行程时，通过旋转螺母来实现螺杆的伸长和缩短，此时滑块及轴承座带动滚筒在上下两导轨之间来回滑动，当滑动到预定位置时，在轴承座对侧安装限位组件，实现滚筒的常态限位。在拉紧框架的上下两根平行纵梁上钻有若干个均布的长孔和圆孔，可满足拉紧行程1?3米的调节范围，该拉紧装置可适应的输送机长度为100?300米。应用范围更广。

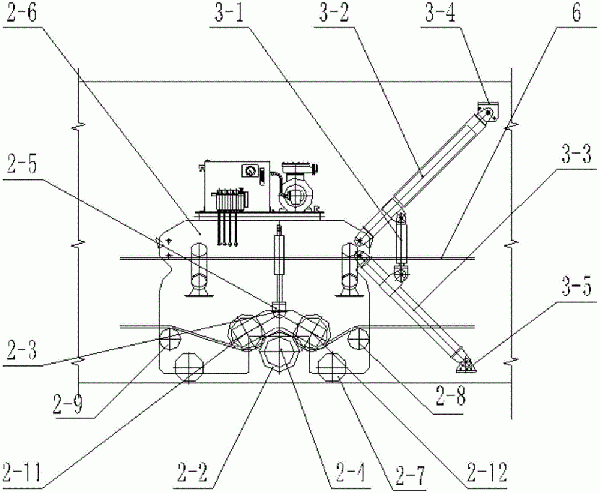

带式输送机快捷伸缩装置 701

 0

一种带式输送机快捷伸缩装置，包括若干夹紧牵引装置、若干逆止装置、若干伸缩装置，所述夹紧牵引装置、伸缩装置依次连接，所述夹紧牵引装置包括改向滚筒、驱动滚筒，驱动滚筒由外部机构带动转动，改向滚筒设置于驱动滚筒的上方，二者之间的距离用于穿过输送带，改向滚筒、驱动滚筒之间的距离可调节，实现对输送带的夹紧和放松，所述逆止装置设置于夹紧牵引装置的一侧，逆止装置的上下端部用于与巷道的顶部和底部接触，以将夹紧牵引装置与巷道之间顶紧，牵引机构采用三滚夹紧摩擦牵引方式，通过夹紧输送带并形成一定围包角，以输送带为支点，依靠驱动滚筒旋转摩擦实现连续牵引，效率较高，爬坡能力强。

机尾滚筒可靠拉紧式带式输送机 765

 0

本实用新型提出的机尾滚筒可靠拉紧式带式输送机，包括皮带机和设置于皮带机尾部的拉紧装置，皮带机包括梁架、主动滚筒、胶带、上托辊组、下托辊组，拉紧装置包括拉紧框架、拉紧组件、限位组件、滚筒组件，当需调节拉紧行程时，通过旋转螺母来实现螺杆的伸长和缩短，此时滑块及轴承座带动滚筒在上下两导轨之间来回滑动，当滑动到预定位置时，在轴承座对侧安装限位组件，实现滚筒的常态限位。在拉紧框架的上下两根平行纵梁上钻有若干个均布的长孔和圆孔，可满足拉紧行程1?3米的调节范围，该拉紧装置可适应的输送机长度为100?300米。应用范围更广。

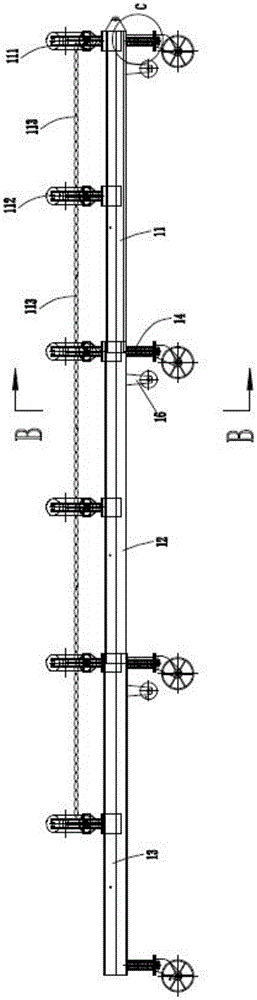

用于带式输送机的抽杆式迈步自移机身 951

 0

本实用新型提出的用于带式输送机的抽杆式迈步自移机身，包括依次连接的伸缩机身、正常机身、迈步机构，伸缩机身的左端用于与外部的自移机尾连接，右端连接迈步机构的一端，迈步机构的另一端连接正常机身，伸缩机身包括若干节首尾相接的伸缩杆，相邻固定上托辊组和滑动上托辊组之间通过柔性链连接，还在每一节伸缩杆的下方设置至少一个支腿和一个下托辊组，还在支腿下方设置万向轮，用于支撑伸缩杆，所述正常机身包括若干首尾连接的机身单体，所述迈步机构能够向右移动，用于带动伸缩机身向右移动，通过本发明的改进，减少了顺槽工作面可伸缩带式输送机停机次数，不仅提高了采煤效率，而且减少了拆除正常机身的人员配置。

无过渡机身的移置式带式输送机 526

 0

本实用新型提出的无过渡机身的移置式带式输送机，包括整体驮运式机头站、整体滑撬式机尾站、移置式单元机身、受料站、胶带、重型钢轨、排土机，整体驮运式机头站、移置式单元机身、受料站、整体滑撬式机尾站依次首尾连接，整体驮运式机头站包括机头机座、设置于机头机座上的第一大改向滚筒、第一小改向滚筒、第二大改向滚筒、第二小改向滚筒、下压改向滚筒，整体滑撬式机尾站包括机尾基座、及设置于机尾基座后端和前端的机尾大改向滚筒、机尾小改向滚筒，本方案通过彻底改变移置式带式输送机胶带的缠绕方式，使得排土机行走距离最长，最大程度接近整体驮运式机头站、整体滑撬式机尾站。

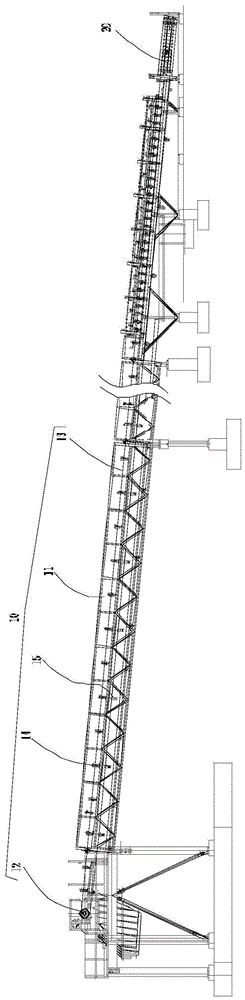

仰角大于五十度的皮带输送机 893

 0

本申请提供一种仰角大于五十度的皮带输送机，包括电动机、液压缸、输送带、滚轮、机架、限位轮、调节固定丝、调节活动丝、调节滑轨、滑轨锁母和调节丝螺母，其中，所述机架为两段式倾角不同的无缝连接结构，所述电动机与液压缸设在机架的外部，所述输送带、滚轮、限位轮、调节固定丝、调节活动丝、调节滑轨、滑轨锁母和调节丝螺母设在机架的内部，所述电动机与液压缸分别设在机架的两端，所述电动机与滚轮通过转轴穿过机架直接连接，所述滚轮设在机架的端部，所述滚轮上缠绕有输送带。本申请的输送角度大于五十度，在具有基础输送角度的基础上还可继续抬高输送角度，可适应多角度运输的要求，具有广泛的应用场景。

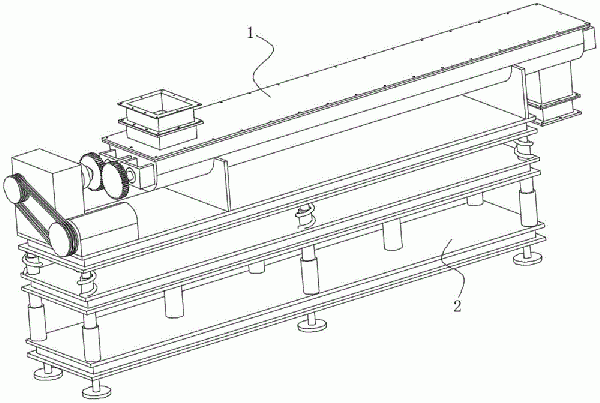

有轴双螺旋输送机 1049

 0

本实用新型公开了一种有轴双螺旋输送机，涉及物料运输技术领域。本实用新型包括输送组件，安装壳中的前后两侧平行设置有转动杆，转动杆的外部设置有螺旋叶片，两个转动杆的左端均固定有齿轮，安装壳的左前方设置有电机；电动推杆的上下两端均固定有安装架，电动推杆上端的安装架的上壁的沿边处固定有阻尼器，阻尼器的外部套设有弹性件。本实用新型通过将无轴螺旋形式和有轴螺旋形式相结合提升输送量的同时可输送粘性物料，通过电动推杆使得高度可调节，还通过阻尼器和弹性件的降低使用震动，解决了无轴螺旋输送机输送量较小，同时，无轴螺旋输送机的高度不便于调节，且在无轴螺旋输送机工作时，产生的震动较大的问题。

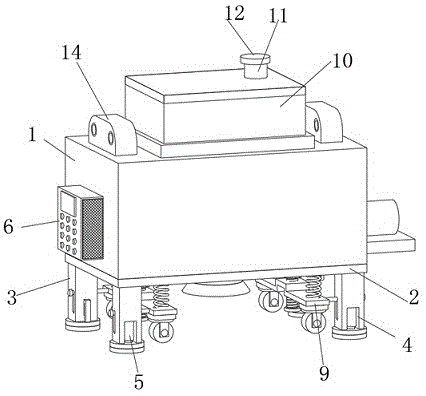

卧式离心机 273

 0

本实用新型属于离心机领域，尤其为一种卧式离心机，包括离心机主体，所述离心机主体下端固定连接有底板，所述底板下端四角均固定连接有支撑机构，所述离心机主体上固定安装有操作室，所述操作室上端固定连接有进料口，所述进料口上端螺纹连接有密封盖，所述离心机主体上端左部和上端右部均固定连接有吊运块，所述离心机主体左端设置有控制箱，所述底板下端左中部和下端右中部均固定安装有正反电机，两个所述正反电机输出端均固定连接有丝杆，两个所述丝杆外表面均螺纹连接有移动机构。本实用新型所述的一种卧式离心机，装置能够根据装置所需移动的距离选用更加合适的运输方式，提高了装置的实用性，节约了运输成本。

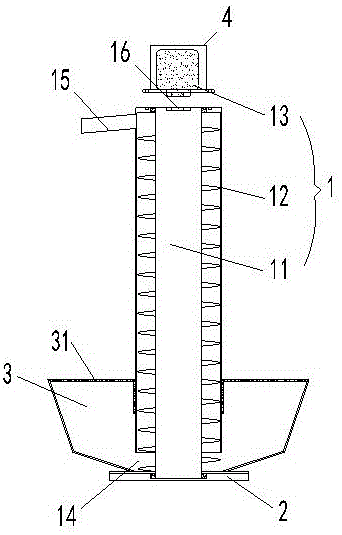

物料输送效率高的垂直螺旋输送机 386

 0

本实用新型公开了一种物料输送效率高的垂直螺旋输送机，包括竖直设置的螺旋输送机本体，螺旋输送机本体由螺旋输料杆、套设在螺旋输料杆外的套筒和驱动螺旋输料杆转动的电机构成，该种物料输送效率高的垂直螺旋输送机还包括用于固定螺旋输送机本体的底座，在底座的顶部设有进料斗，所述的螺旋输料杆的底端位于进料斗内且通过密封轴承固定在所述底座上，所述的套筒与底座之间具有间隙，所述螺旋输料杆的顶端通过密封轴承固定在套筒上，所述套筒的顶部一侧具有排料口，在所述的排料口上设有排料斗；本实用新型结构简单，通过改进进料斗与螺旋输送机本体之间的连接结构，使得螺旋输送机本体的进料口扩大，进而提高螺旋输送机本体的物料输送效率。

刮板输送机用工具搬运装置及刮板输送机 351

 0

一种刮板输送机用工具搬运装置，包括承载平台、限位机构；限位机构设置于承载平台的底部；限位机构包括前端定位板、中间定位板、后端定位板；前端定位板有两个，且对称设置于承载平台前端的两侧；后端定位板有两个，且对称设置于承载平台后端的两侧；中间定位板有两个，且对称设置于承载平台底部的两侧，中间定位板分别与前端定位板及后端定位板之间形成前端沟槽及后端沟槽；两个前端定位板、两个后端定位板、两个中间定位板在承载平台的底部形成宽度相同的中间沟槽。本实用新型借助刮板输送机刮板链动力，实现工具及零部件的搬运，从而替代人工，不仅使用方便，而且减轻了人工搬运的工作量，提高了工作效率。本实用新型还提供了一种刮板输送机。

基于超声波的中板磨损厚度自测量式刮板输送机中部槽 568

 0

一种基于超声波的中板磨损厚度自测量式刮板输送机中部槽，属于刮板输送机中部槽技术领域,包括中部槽、两个超声波测厚装置，两个超声波测厚装置固定安装在中部槽的中板底部，且两个超声波测厚装置分别对应中板上两条链道的位置，所述超声波测厚装置包括超声波测厚传感器、防护壳体，防护壳体固定在中板底部，防护壳体内设置有超声波测厚传感器，在刮板输送机中部槽运行过程中，通过超声波测厚传感器对中板进行脉冲反射超声波测量，超声波测厚传感器与中部槽外部的信号处理装置电性连接，超声波测厚传感器将检测到的超声信号以电信号的形式发送至信号处理装置进行转换及处理得到中板的磨损厚度信息，即无需停机即可实现中板磨损厚度的测量。

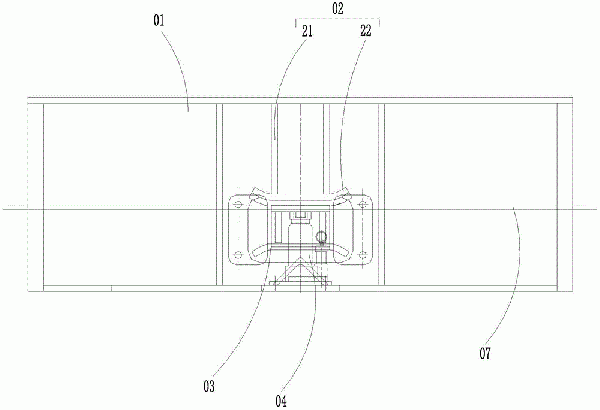

刮板输送机驱动架用护板及刮板输送机驱动架 670

 0

本实用新型提供的刮板输送机驱动架用护板及刮板输送机驱动架，属于驱动架领域，包括护板本体、冲洗组件，护板本体包括第一竖板、第二竖板、第三竖板、横板，第一竖板、第三竖板、横板上开设贯通的通道，冲洗组件包括接头、数个喷嘴、外管道，流体接头、外管道为两个，两个流体接头的一端分别与两个外管道连接，两个流体接头的另一端分别与第一竖板、第三竖板连接，且流体接头与第一竖板上的通道的一端、第三竖板内的通道的一端连通，通道的另一端与喷嘴连通，喷嘴位于所述横板上，通过外接管、接头使得外部的高压气体或高压流体通过外接管、进入通道内，然后通过喷嘴喷射出去，吹扫在链轮轴组的链轮片及其链窝上，使得沙粒、煤矸石等物质被吹扫出去。

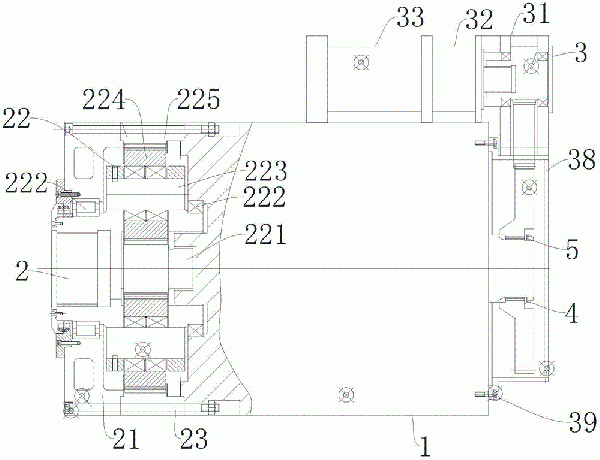

可以切换动力源的刮板输送机永磁驱动装置 779

 0

本实用新型涉及传送设备技术领域，尤其是一种可以切换动力源的刮板输送机永磁驱动装置，包括一双轴输出的电机，所述电机的两轴端上分别设置有减速机构及动力切换装置；其中，所述减速机构包括安装于所述电机端面上的壳体，所述壳体与所述电机之间设置有一行星组件，该行星组件的输入端与所述电机的轴端相连接，以用于将电机的动力向外输出；本实用新型中通过采用了单组行星组件的设计，有效减少了电机和减速机构的传动复杂性，能够最大化的保证能量的传输，提高了传动效率，同时，可由动力切换装置进行切换输入，使刮板机进入低速运转模式后便于检修或者紧链操作。

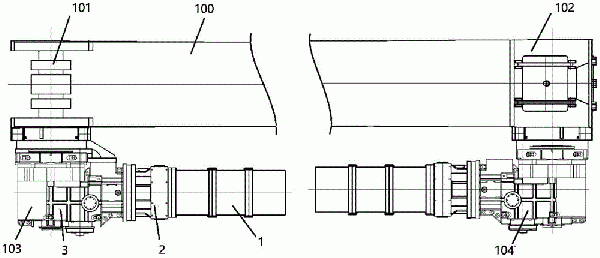

采用串联电机驱动的刮板输送机 307

 0

本实用新型提供采用串联电机驱动的刮板输送机，属于井下输送技术领域。采用串联电机驱动的刮板输送机包括：刮板输送机本体、控制器、采集模块、电机控制装置及固定安装在刮板输送机本体的机体侧边上的机头驱动部和机尾驱动部；机头驱动部和机尾驱动部均由至少一个动力部组成；动力部由依次同轴连接的电机组、联轴器、减速器组成；电机组由M个首尾串联的电机组成；控制器与采集模块、电机控制装置电性连接，采集模块与各电机组中各电机之间电性连接、用于采集实时电流，电机控制装置与各电机组中各电机之间电性连接、用于电机投切控制；控制器用于根据采集模块采集到的电流数据控制各电机组的电机投入数目。

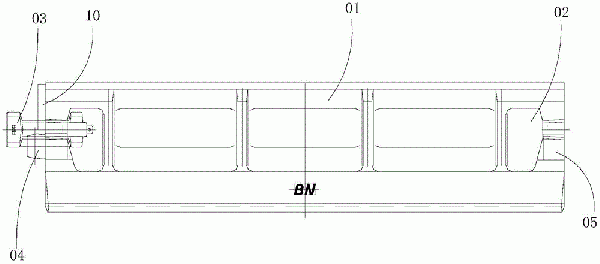

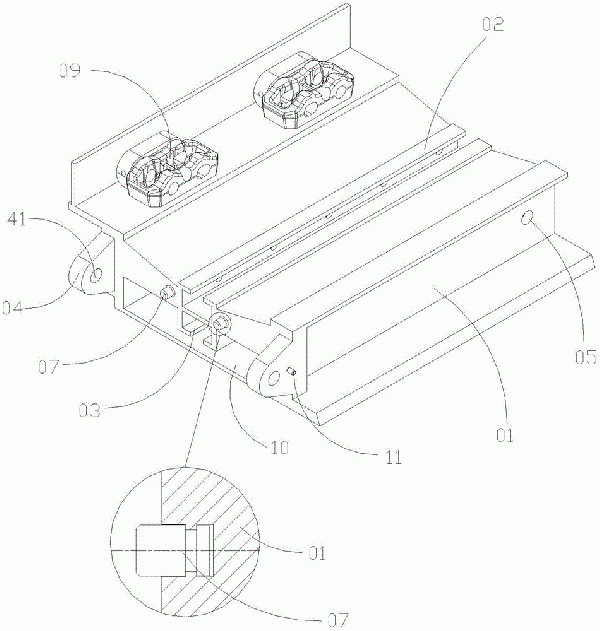

刮板输送机中部槽及刮板输送机 866

 0

一种刮板输送机中部槽，包括中部槽本体，中部槽本体一端的端面两侧设置球形销，球形销超出中部槽本体端面；在中部槽本体另一端的端面两侧设有与球形销相适配的限位连接孔；中部槽本体的上部通道内设有上链槽，上链槽靠近球形销的一端突出中部槽本体带的端面后形成凸台；上链槽靠近限位连接孔的一端缩进中部槽本体的端面后形成凹槽。本实用新型在原有中部槽哑铃销连接的基础上增加双球形定位销，使中部槽处于弯曲状态时，能够有效减小错口量，避免刮板链通过中部槽槽间时的刮卡，降低运行阻力，减小噪音，降低功率损耗；而且，在中部槽弯曲时，相邻的两个中部槽槽间不会出现缝隙，不漏煤。还有必要提供一种刮板输送机。

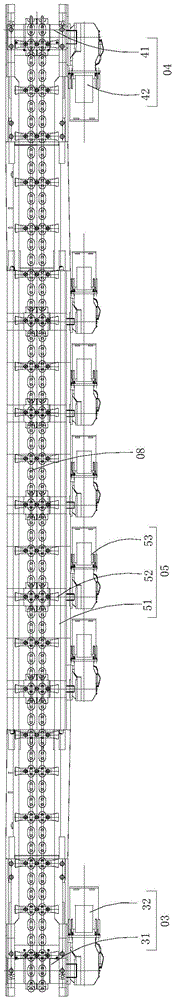

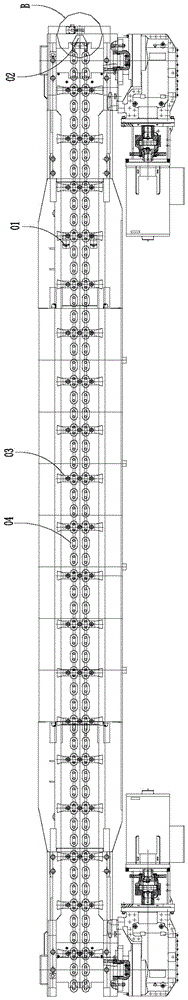

多点驱动的中双链型刮板输送机 881

 0

一种多点驱动的中双链型刮板输送机，包括机头部分、机尾部分、机头驱动单元、机尾驱动单元、中部驱动单元、机头过渡槽、机尾过渡槽、刮板链；机头部分、机头过渡槽、中部驱动单元、机尾过渡槽、机尾部分依次通过哑铃销呈“一”字型连接，机头驱动单元及机尾驱动单元分别对应的设置于机头部分及机尾部分上，刮板链绕过机头驱动单元，并经过机头过渡槽、中部驱动单元、机尾过渡槽、机尾驱动单元形成闭合循环；本实用新型在刮板输送机中间部分设置中间驱动单元，增加总装机功率，减小链条张力变化，改善链条受力状况，降低链条最大张力，提高链条安全系数和使用寿命，减缓刮板链与溜槽的磨损，实现长距离运输煤炭物料，提升采煤效率。

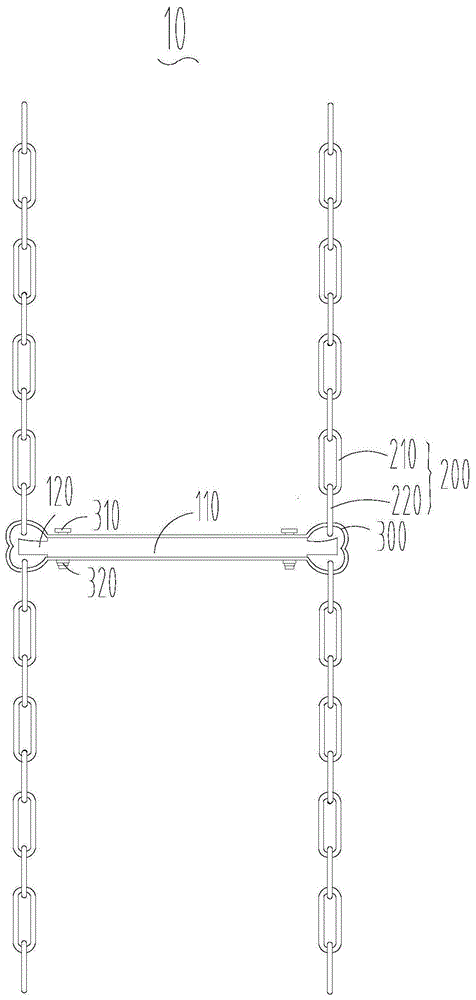

刮板输送机用防漂刮板链及刮板输送机 1155

 0

本发明提供的刮板输送机用刮板链及刮板输送机，属于刮板链技术领域，包括刮板、链条组件、接链环，所述刮板通过所述接链环与所述链条组件连接，所述刮板包括：刮板本体、物料清除组件，所述刮板本体两端与所述物料清除组件连接，所述刮板本体与所述接链环固定连接，所述链条组件之间通过所述接链环连接，所述物料清除组件位于所述链条组件与链条组件之间；在所述刮板链运输物料的过程中，所述刮板本体带动所述物料清除组件向前运动，所述刮板本体将物料输送出去，所述物料清除组件也将所述链条组件下方的物料刮出去，防止所述物料堆积，使刮板链运行受阻甚至漂链，当物料都被刮板刮走后，所述刮板链运行顺畅，不会漂链，且所述刮板链输送物料的效率提高。

刮板输送机紧链装置 868

 0

一种刮板输送机紧链装置，包括安装在刮板输送机机尾过渡槽中板上的阻刮板部件、以及铰接安装在刮板输送机机尾架上阻链轮部件；通过阻刮板部件可以阻止刮板运动，并配合阻链轮部件来阻止机尾链轮回转，可实现阻刮板部件与阻链轮部件间的链条处于松弛状态，可安全地增减链环，再将链条通过接链环连接，完成紧链工作。本实用新型解决了闸盘紧链器采用手动夹紧机构，操作繁琐，危险性较高，只能适用于小功率的刮板输送机的问题；在实现链条张紧、制动、掐链、松链的紧链过程中，与原设计相比，省略了易出故障的液压紧链器及相应的液压控制系统，操作安全、简便，可靠性高，更加安全。

无底链刮板输送机 802

 0

本发明提供的无底链刮板输送机，属于刮板输送机技术领域，包括：机尾、刮板链，所述机尾包括：机尾架体、第二链轮轴组，所述第二链轮轴组位于所述机尾架体内，所述刮板链包括：刮板组件、链条，所述刮板组件一端与所述链条固定连接，所述刮板组件另一端为自由端，所述链条带动所述刮板组件运动，所述链条为闭合的曲线，所述链条与所述第二链轮轴组啮合，使所述链条水平做圆周运动；因此所述刮板链运行不再需要下链道，均在输送槽上表面做圆周运动，降低了回链所消耗的功率，方便对链条及时进行检修、更换。

采煤工作面电缆辅助回收装置及刮板输送机电缆槽 814

 0

一种采煤工作面电缆辅助回收装置及刮板输送机电缆槽，包括连接架、第一引导机构、第二引导机构，连接架呈“L”形结构，第一引导机构设在连接架的侧部，第二引导机构倾斜设在连接架的底部，使第一引导机构与第二引导机构之间形成夹角。在采煤工作面开采结束后，将连接架挂在刮板输送机电缆槽上，将电缆或水管搬至电缆辅助回收装置中，利用第一引导机构、第二引导机构之间形成的夹角，使电缆或水管被限位在第一引导机构与第二引导机构之间，可在拖拽电缆或水管时，不仅能够保证电缆或水管不会发生偏移，又可以利用第一引导机构、第二引导机构的导向作用，降低电缆或水管在拖拽时的摩擦力，工人可轻松将电缆或水管由机头拽至机尾。

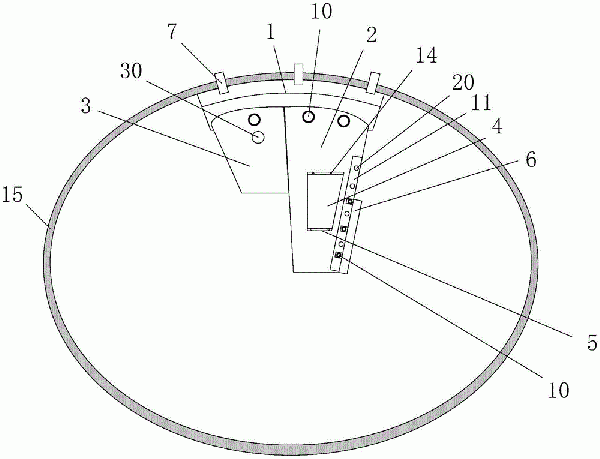

管磨机用挡料组件 439

 0

本申请公开了一种管磨机用挡料组件，包括安装于管磨机内周上的底座，底座上可拆卸设置有沿管磨机径向的挡料板和调节板，挡料板的一侧和调节板的一侧相抵触，挡料板远离底座的位置处设置有过料孔，过料孔处可拆卸安装有阻料板，挡料板远离调节板的一侧下部可调节设置有扬料耐磨条。使用时，将该挡料组件成圈设置在管磨机的内周上，挡料板和调节板与底座的可拆卸连接，便于在挡料板和调节板磨损后对其拆卸更换，同时，可以根据物料的流速选择安装或拆卸阻料板和/或调节扬料耐磨条在管磨机径向上的安装高度，以便粉磨出颗粒度合适的物料，进而可以提高物料粉磨效果和效率，确保成品合格率，提高管磨机产量。

皮带输送机入料缓冲装置 859

 0

本实用新型公开了一种皮带输送机入料缓冲装置，属于皮带输送技术领域，针对了利用提升机向输送机皮带上料时，物料一般会携带较大的冲击力砸向皮带，严重地会对输送机皮带造成伤的问题，包括缓冲筒、缓冲机构以及移动式支撑机构，缓冲机构包括分料部件、承载杆以及弹力布，两个弹力布构成倒八字状，移动式支撑机构包括固定座、活动座以及驱动部件，活动座的底端面上安装有若干个滚轮；本实用新型通过缓冲机构的设置，在不影响物料正常向输送机皮带上送料效果的前提下，弹力布可有效地削弱物料下料时的冲击力，使得物料沿着弹力布斜度，以滚动的方式通过缓冲筒出料端并落在输送机的皮带上，以此有效地降低物料对输送机皮带的冲击效果。

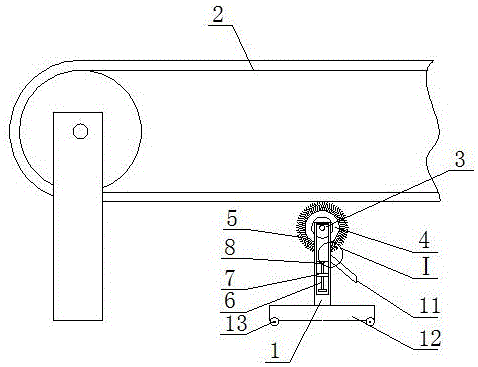

用于皮带输送机下带面清理装置 953

 0

本实用新型涉及皮带机技术领域，具体地说是一种用于皮带输送机下带面清理装置，包括分布在皮带前后两侧且固定设置的竖杆，竖杆竖向开设有滑槽，滑槽内设有滑块，滑块经驱动装置沿滑槽上下滑动；一侧滑块固定连接有驱动电机，驱动电机转轴同轴固定连接转杆的一端，转杆的另一端转动连接在另一滑块上，转杆上套接有转筒，转筒沿其周向布置有毛刷，位于顶部的毛刷与皮带下带面接触。本申请的使用，不仅能通过毛刷的旋转清理到下带面上的残留物料，同时能通过旋转丝杆调整滑块的位置，进而带动毛刷整体高度的调整，从而使得皮带不论处于张紧还是松弛状态下，均能对其有效清理。

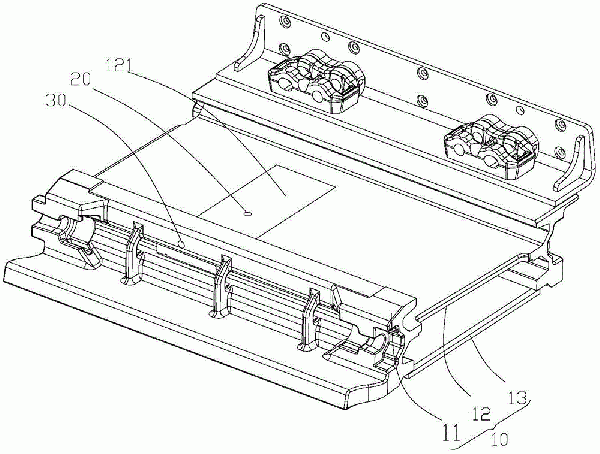

具备磨损厚度测量的刮板输送机中部槽 394

 0

一种具备磨损厚度测量的刮板输送机中部槽，属于刮板输送机技术领域，包括中部槽槽体、第一磨损监测装置及第二磨损监测装置，中部槽槽体包括连成一体的槽帮、中板和底板，中板的下方设置有底板，槽帮设置在中板和底板的两侧，中板上与槽帮相连的一侧开设有插槽，插槽内插接有安装板，安装板厚度和中板厚度一致，安装板内设置有第一磨损监测装置，且第一磨损监测装置的顶部与安装板上表面平齐，槽帮内靠近安装板的位置设置有第二磨损监测装置，且第二磨损监测装置的端面与槽帮内表面平齐。本实用新型能够实现对中板和槽帮的磨损情况进行同时监测，且测量不会受到泥浆、煤渣、石块等附着物的干扰，保证了测量的稳定性。
