辽宁沈阳有色金属冶金技术理论与应用

带水平捞取功能的清渣系统 759

 0

一种带水平捞取功能的清渣系统属于冶金机械技术领域，具体涉及一种带水平捞取功能的清渣系统。本实用新型提供一种结构简单，稳定可靠，维护方便，使用寿命长的带水平捞取功能的清渣系统。本实用新型包括具有升降控制系统的升降机构，升降机构下端设置有抓斗机构，所述抓斗机构上设置有两相互配合的抓斗，其特征在于：所述抓斗的侧方设置有联动臂，联动臂同升降机构上的抓取气缸相连；所述联动臂和升降机构之间设置有一端同联动臂中部铰接的连杆，连杆的另一端通过销轴同一传动杆的下端铰接；传动杆的上端设置有同升降控制系统相连的行程传感器；所述销轴设置于升降机构上的长条孔内。

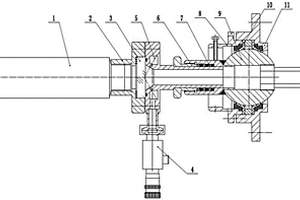

真空感应熔炼炉用带吹扫可调节红外测温装置 1028

 0

本实用新型属真空冶金设备领域，尤其涉及一种真空感应炉用带吹扫可调节红外测温装置，它包括红外测温仪（1）、测温仪接座（2）、石英玻璃（3）、吹扫器（5）、球铰链（9）、球形密封件（10）、接座（11）及压盖（8）；红外测温仪（1）测量端口与测温仪接座（2）固定相接；石英玻璃（3）固定设于测温仪接座（2）之上；吹扫器（5）的吹扫端口与测温仪接座（2）固定相接；吹扫器（5）的测温端口接球铰链（9）的工作端口；球形密封件（10）位于球铰链（9）外壁与接座（11）之间，并由压盖（8）压紧。本实用新型可及时清洁，并可调整测温装置的测量位置，可实现对熔体及坩埚等不同位置的温度测量，测量精度高，使用成本低。

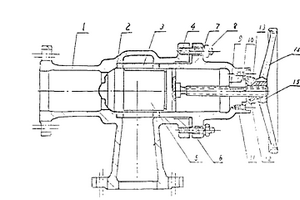

线性调节阀 582

 0

本实用新型公开了一种线性调节阀,由阀体(1)、密封垫(2)、支撑套(3)、双头螺栓(4)、阀芯(5)、阀盖(6)、弹簧垫圈(7)、螺母(8)、 防转键(9)、压盖(10)、圆柱头螺钉(11)、钢珠(12)、手轮螺母(13)、手轮(14)及锥端紧定螺钉(15)组成,其阀芯(5)是由芯端头(16)、O形密封圈(17)、芯中间套(18)、密封圈(19)、芯压盖(20)、密封垫(21)及调节螺杆(22)组成,可用在做泵性能试验时的流量、压力的调节上,还可广泛用于发电、冶金、石油、化工和轻工等部门。

GCr15轴承钢的在线临界球化退火方法 586

 0

本发明涉及一种GCr15轴承钢的在线临界球化退火方法，属于冶金材料领域。一种GCr15轴承钢的在线临界球化退火方法，将热轧结束后的钢棒立即以10～25℃/s的速度水冷至550～650℃，随后以5～20℃/min加热至临界温度790～800℃进行保温，保温时间为1～3h，然后以1～3℃/min炉冷至710～730℃进行等温，等温120min后，以0.5～2.5℃/min炉冷至650～680℃，最后空冷至室温。本发明提出的在线临界球化退火方法所获得的球化组织与常规离线球化退火方法的较为接近，可以替代常规的离线球化退火方法。

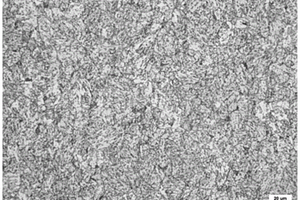

抗拉强度1000MPa级热轧超高强钢板及其制备方法 835

 0

一种抗拉强度1000MPa级热轧超高强钢板及其制备方法，属于冶金技术领域。该抗拉强度1000MPa级热轧超高强钢板，其含有的成分及其质量百分比为：C：0.06～0.12％；Mn：1.0～2.0％；Si：0.08～0.2％；Ti：0.05～0.13％；Cr：0.7～1.5％；P≤0.02％；S≤0.01％；余量为Fe及不可避免的杂质。制备方法：1)按照热轧钢板的化学成分配比，熔炼成铸坯；2)将铸坯保温，进行热轧，以一定冷却速率，冷却至适当温度，随后在线升温至卷取。得到的抗拉强度1000MPa级热轧超高强钢板，微观组织主要包括贝氏体、残余奥氏体、纳米级碳化物，碳化物弥散分布在贝氏体基体上，屈服强度为≥750MPa，抗拉强度为≥1000MPa，延伸率A≥15％。

镍钴吹炼熔渣与熔炼熔渣混合熔融贫化的方法 1025

 0

一种镍钴吹炼熔渣与熔炼熔渣混合熔融贫化的方法，属于环境、熔渣冶金与资源综合利用领域。该方法利用镍钴吹炼熔渣与熔炼熔渣物理热与高化学活性，将镍钴吹炼熔渣与熔炼熔渣混合，加入贫化药剂、还原剂，实现镍钴组分还原贫化，贫化后，贫化后熔渣加入冰铜、低冰镍或高冰镍深度贫化，获得深度贫化渣，深度贫化熔渣作为熔融还原炼铁的原料或水淬后作为水泥的原料。新型贫化药剂具有比重大、反应可控、加入量小、无需加热、无需增加设备、清洁、成本低、贫化效果好等优点，是复合型贫化药剂。

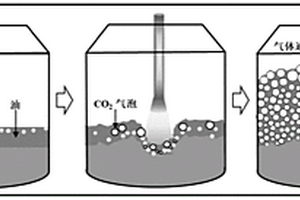

转炉内熔渣泡沫化的物理模拟方法 910

 0

本发明提供一种转炉内熔渣泡沫化的物理模拟方法，属于钢铁冶金技术领域。本发明通过向有机玻璃制成的转炉物理模型中依次加入酸溶液和油类分别模拟钢液和转炉渣，然后在氧枪射流作用下，由炉口上方加入碳酸钠颗粒，借助弥散在油中的碳酸钠颗粒与酸溶液之间的反应产生CO₂，以模拟转炉冶炼过程中渣‑金界面反应引起的熔渣泡沫化现象，并记录泡沫渣液面高度随时间的演变过程。本发明所述方法可以模拟出转炉内熔渣泡沫化过程，为转炉内的渣‑金‑气多相反应模拟提供途径；且操作简单、安全，模拟还原度高。

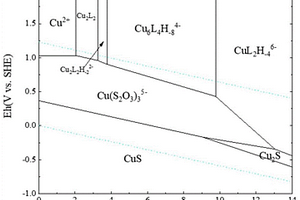

以酒石酸为稳定剂的铜-硫代硫酸盐浸金工艺 823

 0

本发明涉及湿法冶金技术领域，具体地说是一种以酒石酸或/和酒石酸盐为稳定剂的铜‑硫代硫酸盐浸金工艺。其步骤包括：将金矿原料进行磨矿处理，然后调节矿浆浓度至10‑40％；将硫酸铜、酒石酸或/和酒石酸盐、硫代硫酸盐依次加入到矿浆中，调节矿浆的pH值在8.0‑14.0，然后搅拌，在30‑90℃的温度下对金矿进行浸出，浸出时间为1.0‑13.0小时。浸出后的矿浆经固液分离后，溶液只需适当补充硫酸铜和酒石酸或/和酒石酸盐，调节pH至11以上即可再次用于金矿浸出。本发明提供了一种以酒石酸为新型稳定剂的铜‑硫代硫酸盐浸金工艺，在不降低甚至提高浸金率的前提下，能够显著降低硫代硫酸盐的消耗量，是一种安全，高效，绿色，环保，应用性强的浸金工艺。

亚/过共晶γ钛铝钒合金一步炉内连续化生产方法与装置 775

 0

一种亚/过共晶γ钛铝钒合金一步炉内连续化生产方法与装置，属于特种自蔓延冶金技术领域。该亚/过共晶γ钛铝钒合金一步炉内连续化生产装置，分为加热反应区(加热和补热)、冷却区(过渡反应区及完全反应区)和传动系统，通过对钛铝钒合金粉末原料电磁感应加热诱发自蔓延反应，并根据反应不同阶段、炉体温度、反应釜温度及温升速率等，通过传动实现物料在不同区域的自动升降，进而分级加热和分级冷却。该方法通过调控物料中的成分比及加热、冷却工艺，实现按目标亚共晶、过共晶及共晶γ钛铝钒合金一步炉内连续化生产。该方法解决了Ф50～Ф100尺度的自蔓延真空合成γ钛铝钒合金、易爆、渣金难分离、产物氧含量高、生产过程不连续等关键问题。

竖式冷却炉及其冷却方法 977

 0

一种竖式冷却炉及其冷却方法，属于冶金工业余热回收工艺装备技术领域。所述竖式冷却炉，沿物料流动方向，依次包括：上料单元；炉腔，通过上料单元流入的待冷却物料进入到炉腔中，炉腔上设置有热风导管，热风导管联通所述炉腔和外界；送风单元，设置在炉腔中，送风单元适于连接供风单元，送风单元上设置有至少一个出风口；沿高度方向，炉腔的内壁的至少一部分设置有凹陷部，凹陷部朝向所述送风单元延伸；所述竖式冷却炉的冷却方法，包括如下步骤：上料、第一次换热冷却、第二次换热冷却和排料。所述竖式冷却炉及其冷却方法能够改变炉腔内气体流速和颗粒流速，使炉腔内气固换热系数得以提高，进而改善气固换热，提高余热的回收率。

转炉末期采用复合脱磷剂底喷深脱磷方法 937

 0

本发明属于冶金技术领域，公开了一种转炉末期采用复合脱磷剂底喷深脱磷方法。本方法在底吹转炉或顶底复吹转炉工艺脱碳结束后，以氧气或氩气为载气通过底喷装置将复合脱磷粉剂从炉底喷入炉内；或在顶吹转炉底部加装底喷装置，以氧气或氩气为载气通过底吹喷枪将复合脱磷粉剂从炉底喷入炉内，对转炉出钢前粗钢进行深脱磷处理。基于脱磷反应热力学，发明一种转炉末期底喷深脱磷用复合脱磷粉剂，通过脱磷粉剂优化配方配比和生产工艺，提高脱磷效率；底喷粉系统通过阀门控制流量，可根据不同钢种要求进行调节控制，性价比高，经济效益明显。

Fe-Si金属间化合物多孔材料 1043

 0

为了改善粉末合金的硬度、耐磨性，设计了一种Fe‑Si金属间化合物多孔材料。采用电解铁粉和硅粉为原料，所制得的Fe‑Si金属间化合物多孔材料，其硬度、致密化程度、耐腐蚀性能都得到大幅提升。其中，粉末冶金法能够制备出性能优良的复合材料，金属间化合物多孔材料的孔结构丰富，在强酸及盐溶液中具有优异的耐腐蚀性能，可作为一种潜在的多孔过滤材料应用于相关领域。本发明能够为制备高性能的金属间化合物多孔材料提供一种新的生产工艺。

增强薄带连铸无取向硅钢{100}再结晶织构的方法 597

 0

本发明属于冶金技术领域，特别涉及一种增强薄带连铸无取向硅钢{100}再结晶织构的方法。将薄带连铸制备的无取向硅钢铸带直接冷轧至成品厚度，然后先在800～1000℃退火16～27s，控制再结晶率40～60％。然后将其在400～550℃保温30～120min，然后再在1000～1100℃退火2～5min，获得无取向硅钢成品板，其{100}再结晶织构比例可增加至30％以上。本发明通过控制无取向硅钢冷轧组织的再结晶及长大过程，从而显著增强{100}再结晶织构，方法简单有效。

核电用电机轴的制备方法 944

 0

本发明属于冶金技术领域，尤其涉及一种核电用电机轴的制备方法。本发明的核电用电机轴制备方法，采用电渣重熔工艺制备原材料钢锭，整体工艺流程具体为：材料成分优化，生产电级，电渣重熔，锻造成型，锻后处理，性能处理，产品加工；解决现有技术无法生产CAP1400项目核主泵屏蔽电机用电机轴的问题，实现其在核主泵屏蔽电机上的应用，并推广于其它核电项目。

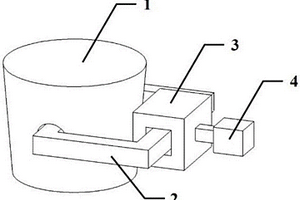

通道式感应加热钢包装置及加热方法 655

 0

本发明属于钢铁冶金技术领域，公开了一种通道式感应加热钢包装置及加热方法，用于钢铁生产中加热钢包中钢液、减小钢液温降。所属装置包括钢包、钢包盖、铁芯、线圈、水冷或空冷装置；钢包中间设置有通道，通道可水平穿过钢包侧壁，也可垂直穿过钢包中心；铁芯穿过通道环绕于钢包的一侧；线圈缠绕于钢包外侧的铁芯，其轴线与铁芯的轴线保持垂直，且线圈与水冷或空冷装置相连接。加热方法为：(1)将钢包运输至精炼或浇注位；(2)打开水冷或空冷装置给线圈降温，防止后续通电时线圈过热；(3)在线圈中通入交变电流，使铁芯中产生交变磁通，其中电流大小为1～10000A，频率为1～10000Hz；(4)待精炼或浇注完成后，停止通电，关闭水冷或空冷装置，进入下一工序。

含有球状纳米含Fe相的铝合金的制备方法 956

 0

一种含有球状纳米含Fe相铝合金的制备方法，属于铝合金材料加工技术领域；方法：1)将原料进行熔炼；2)将熔体进行连续流变挤压，制备出铝合金杆；3)对铝合金杆进行热处理；本发明结合连续流变挤压和热处理的方法制备含有球状纳米尺寸含Fe相的铝合金，铝合金中的Fe元素的含量可以为0.01‑20％，并且合金中Fe元素来源没有限制；本发明制备的铝合金中含有的球状纳米含Fe相，可以显著提高铝合金的力学性能，并为铝合金材料的后续加工奠定良好基础，将铝合金中的Fe元素变废为宝，为消除铝合金冶金和生产过程中Fe元素的有害影响，并使其成为对铝合金力学性能的有益元素找到了一种新方法。

电炉废钢处理及连续加料预热的装置及其使用方法 583

 0

本发明属于冶金技术领域，尤其涉及一种电炉废钢处理及连续加料预热的装置及其使用方法。电炉废钢处理及连续加料预热的装置包括废钢前处理单元和回转式加热槽单元；所述废钢前处理单元的出料口与回转式加热槽单元的进料口相连接，所述回转式加热槽单元的出料口与电炉的进料口相连接；所述回转式加热槽单元远离其出料口的一端设置有废气排出装置；至少所述废钢前处理单元和回转式加热槽单元其中之一上设置有加热装置。本发明通过电炉废钢处理及连续加料预热的装置的设置，可以缩短电炉冶炼的时间，提高电炉余热的利用率。

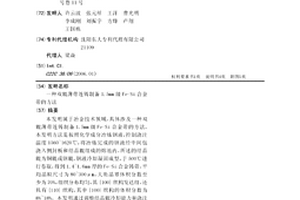

双辊薄带连铸制备1.5mm级Fe-Si合金带的方法 864

 0

本发明属于冶金技术领域，具体涉及一种双辊薄带连铸制备1.5mm级Fe-Si合金带的方法。本发明方法是按照化学成分冶炼钢液，控制浇注温度1560~1620℃，将冶炼完成的钢液经中间包浇入侧封板和结晶辊组成的熔池内，所述的结晶辊为铜辊或钢辊，钢液冷却凝固成型，于500℃进行卷取，得到1.4~1.6mm厚的Fe-Si合金铸带，平均晶粒尺寸为80~300μm，大角晶界体积分数至少为70%，组织分布均匀，其{100}织构发达组，还具有{110}织构，其中{100}织构的体积分数为8%~18%。本发明通过调整结晶辊冷却能力和浇注温度，从而控制铸带组织，使铸带中组织均匀，存在较强的{100}组分和部分{110}组分，为后续冷轧退火处理后形成大量有利的立方织构提供基础。

铜阳极泥分银渣湿法浸出铅的方法 799

 0

本发明属于湿法冶金技术领域，具体涉及一种铜阳极泥分银渣湿法浸出铅的方法。向分银渣中加入浓度为100~350g/L的氢氧化钠溶液进行调浆，控制浆料的重量浓度在10%~40%，调浆后置于微波反应炉中，在常压下浸出反应5~25min后出料，进行固液分离，得到含铅的浸出液。本发明实现了分银渣中铅的高效快速浸出，克服了传统工艺浸出率低、流程长、环境污染重等缺陷，具有工艺简单、成本低、浸出速度快、环境友好、处理时间短、综合回收效益好等优点，铅的浸出率为93~98%。

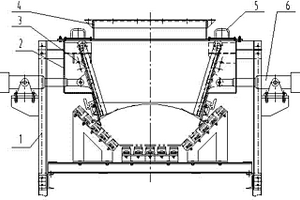

导流对中双密封自动调节落料装置 795

 0

一种应用于电力、港口、冶金、矿山技术领域中的导流对中双密封自动调节落料装置，包括支腿、槽体、调节挡板、顶端盖板、维修盖板、电动推杆，将支腿与槽体采用螺纹连接，调节挡板铰接在槽体上端，顶端盖板与槽体采用螺纹连接，维修盖板与顶端盖板采用螺纹连接，电动推杆与支腿螺纹连接固定在支腿上，电动推杆工作端通过销轴与槽体连接，在整个设备前端安装红外线跑偏检测装置。该装置全方位调节物料，对称调节料流，防止带式输送机跑偏，结构更加紧凑，降低重量，节约成本；实时观测料流跑偏情况，随时调节物料对中，真正实现设备智能化控制，操作方便简单快捷；槽体和调节挡板分体设计，双层密封结构可防止撒料，降低防溢裙板损坏率。

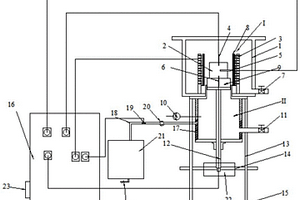

加压电渣重熔气相渗氮制备高氮马氏体不锈钢的渣系 934

 0

本发明属于冶金技术领域，具体涉及一种加压电渣重熔气相渗氮制备高氮马氏体不锈钢的渣系。本发明渣系的化学成分质量百分比为：CaF2：63～68％，CaO：19～23％，Al2O3：10～15％，MgO：1～3％，SiO2：0.5～1.0％，余量为不可避免杂质，杂质含量不大于1％；其中，CaO/Al2O3为1.27～2.30。通过控制渣系中CaO/Al2O3的比值，以及优化CaF2、Al2O3和SiO2等关键组元的含量，增强了渣系的氮渗透性和氮容，提高了加压电渣重熔高氮马氏体不锈钢过程中气相渗氮的效率，从而冶炼出氮含量较高的高品质高氮马氏体不锈钢。

加压条件下界面换热系数的测量方法 941

 0

本发明属于钢铁冶金技术领域，涉及一种加压条件下界面换热系数的测量方法，包括：垂直于铸模侧壁在铸模上钻2个通孔、2个盲孔；在四个孔中分别安插外接导线的双铂铑热电偶，用刚玉的双通管和石棉细绳缠绕相结合的方式进行固定，裸露热电偶焊接测温点；在铸模中注入钢液，钢液凝固过程中，热电偶测得的数据通过温度数据采集仪输入计算机；运用Fortran语言，结合Beck非线性估算完成了后续界面换热系数计算源代码的编写；并利用ProCast对其进行校验。本发明提供的一种加压条件下界面换热系数的测量方法，可适用于高温、高压、测温环境恶劣的加压炼钢过程，简便可靠，安全准确。

用搅拌摩擦焊修复金属构件体积型缺陷的方法 679

 0

一种用搅拌摩擦焊修复金属构件体积型缺陷的方法，所用搅拌头的搅拌针底面有六螺旋线凹槽；静止轴肩由四个可拆分的轴肩分体组合而成；四个轴肩分体分别有与配合使用的超声振动装置，超声变幅杆与轴肩分体的上表面相接；采取连续填充焊的方法，先选取适应各级填充焊所需搅拌头和与之匹配的静止轴肩；制作尺寸规格分别与各级搅拌头的搅拌针直径对应、材质与金属构件相同的填充片；在超声振动辅助下逐级进行填充焊，最后一级填充焊后使搅拌头继续旋转1～100s、超声振动维持200s。本发明具有修复区晶粒尺寸细化、冶金结合和力学性能好、强度高、厚度不减薄、无材料溢出、应力集中现象少、修复不受缺陷深度限制、适用范围广等有益效果。

锂铍合金 632

 0

一种锂铍合金，属于冶金技术领域，该合金按质量百分比为：锂52.13%、铍40.22%、其余为杂质。本发明的优点：具有高抗磁性、重量轻。

双联轧制装置 675

 0

本发明涉及一种金属连续轧制设备,特别是一种双联轧制装置。其特征是包括依次设置的中频加热炉(8)、保温炉(7)、一次轧机(6)和二次轧机(5),所述的一、二次轧机(6、5)的中心线,保持在同一轴线上。其具有生产效率高,是以往单轧机的3倍,两种金属冶金结合质量达到国际先进水平,工序少、成本低,保证质量的一致性,特别是生产大规格的铜包铝母线排的优质品率,更是现有技术所不及的。是生产标准规定各型号铜包铝线排首选的设备。

冷固球团用快速粘结剂 1009

 0

本发明涉及一种冷固球团用快速粘结剂，它包括有以下组份：氯化钙10-20重量份、硅微粉为50-75重量份、碳粉3-10重量份、二氧化硅2-9重量份、聚丙烯腈纤维1-5重量份。该粘结剂生产工艺简单，生产过程计量准确。黏度大、成球快，有效提高球团的质量，提高球团矿的冶炼还原性，使用本发明的粘结剂制成的球团具有良好的机械强度和冶金性能，可满足直接还原、高炉炼铁、非高炉炼铁等冶炼工艺的要求。

钢渣粒化、改性、显热回收一体化系统及工艺方法 563

 0

一种钢渣粒化、改性、显热回收一体化系统，属于钢铁冶金生产领域。该系统包括转杯、渣粒捕集器、水冷壁、电机、一级消解输送联合装置、二级消解余热回收联合装置、三级消解装置、消解气分配器和气体捕集器。方法为：步骤1：高温液态钢渣破碎过程；步骤2：渣粒凝壳及捕集过程；步骤3：一级消解输送过程；步骤4：二级消解余热回收过程；步骤5：三级消解过程。本发明的优点：实现了钢渣低成本破碎、钢渣游离氧化钙的消解，高温显热的高效回收利用。

高温分解制备三价稀土氧化物的方法 958

 0

本发明属于稀土冶金领域，具体涉及一种高温分解制备三价稀土氧化物的方法。将焙烧炉升温至1000~1700℃范围内，然后将浓度为10~300g/L的三价稀土氯化物溶液，与流速为5~8000升/小时的压缩空气混合后喷入焙烧炉内，焙烧1~40分钟，经焙烧后的焙渣自然冷却，获得三价稀土氧化物含量大于99wt%的粉末产物。由于本发明采用三价稀土氯化物溶液为原料，因此生产工艺过程中不采用碳铵和有毒性的草酸，不产生传统工艺中在灼烧过程中排放二氧化碳，极大的降低了对环境的污染。

浮头式列管换热器 716

 0

本发明涉及一种浮头式列管换热器,适用于在化工、轻工、冶金、制药、食品、化纤等工业中做各种用途的换热设备。壳体内部设置管束,管束两端固定在管板上,管板可自由浮动在壳体内;壳体内与管束交叉安装有挡板,壳体上设有进行冷热两种流体换热的换热口。本发明具有耐腐蚀性和耐温性,并且无毒,不结垢,不污染介质,可用于食品工业,另外,重量轻,完全消除了热应力,且整个管束可从壳体中抽出,便于机械清洗和检修。

炼钢连铸设备冷却水回收循环冷却装置 727

 0

本实用新型涉及冶金技术领域，尤其涉及一种炼钢连铸设备冷却水回收循环冷却装置，解决了现有技术中存在的冷却水回收循环冷却装置驱动多消耗大且冷却散热效果差的问题。一种炼钢连铸设备冷却水回收循环冷却装置，包括冷却箱和水泵，水泵的出水端通过进水管与冷却箱相连通，冷却箱内部正中央转动连接有转动轴，冷水箱内部设置有隔板，且转动轴贯穿隔板，转动轴的沿径向设置有若干主动板，且主动板位于隔板的下方，隔板上下通过通水管连通。本实用新型中，通过同轴转动的结构，使使用过的冷却水在进入入水箱使转动轴转动，再进入冷却箱上部进行搅拌来散开热量以此实现冷却的效果，冷却的效果更好，不需要多个驱动来进行带动，投入比更小。
