北京有色金属冶金技术理论与应用

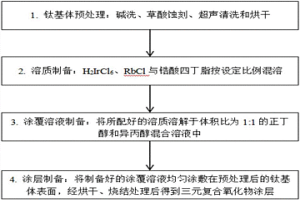

铱铷锆三元复合氧化物惰性阳极的制备方法 716

 0

本发明公开了一种湿法冶金用铱铷锆三元复合氧化物阳极的制备方法，属于湿法冶金领域。所制得阳极由钛基体以及氧化物涂层组成，涂层中二氧化铱为金红石相，氧化铷和二氧化锆为非晶相。与传统二氧化铱阳极相比锆的加入促进了析氧活性物质IrO2晶体的析出，有效的提高了阳极的析氧活性表面积，铷的掺入提高了涂层的导电性能，降低了阳极电位。本发明制备流程简单，所制得阳极具有较好的析氧催化活性以及使用寿命，此外，由于涂层中的贵金属元素被锆所取代，有效的降低了阳极的生产成本，是一种十分具有使用前景的湿法冶金用阳极。

铱锡铷锆四元复合氧化物惰性阳极的制备方法 594

 0

本发明公开了一种湿法冶金用铱锡铷锆四元复合氧化物阳极的制备方法，属于湿法冶金领域。所制得阳极由钛基体以及氧化物涂层组成，涂层中二氧化锡和二氧化铱为金红石相，氧化铷和二氧化锆为非晶相，部分二氧化锡和二氧化铱在烧结制备过程中会形成金红石型固溶体。与传统Ti/IrO2阳极相比，锡的掺入增强了铱在硫酸体系中的耐腐蚀性能，延长了阳极使用寿命，锆的加入促进了析氧活性物质IrO2晶体的析出，有效的提高了阳极的析氧活性表面积，铷的加入增强了阳极的导电性能，降低了阳极电位。本发明制备流程简单，所制得阳极具有较好的析氧催化活性以及使用寿命，此外，由于涂层中的贵金属元素被锡和锆所取代，有效的降低了阳极的生产成本，是一种十分具有使用前景的湿法冶金用阳极。

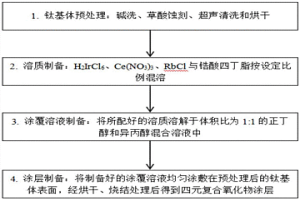

铱铈铷锆四元复合氧化物惰性阳极的制备方法 716

 0

本发明公开了一种湿法冶金用铱铈铷锆四元复合氧化物阳极的制备方法，湿法冶金技术领域。所制得阳极由钛基体以及氧化物涂层组成，涂层中二氧化铱为金红石相，二氧化锆为非晶相，二氧化铈为萤石相，锆的加入促进了析氧活性物质IrO2晶体的析出，铈的掺入起到了细化晶粒的效果，有效的提高了阳极析氧活性表面积，此外，铷的加入增强了阳极的导电性能，降低了阳极电位。本发明制备流程简单，所制得阳极具有较好的析氧催化活性以及使用寿命，此外，由于涂层中的贵金属元素被锆和铈所取代，有效的降低了阳极的生产成本，是一种十分具有使用前景的湿法冶金用阳极。

高氯浓度碱性铀溶液的COD的分析方法 790

 0

本发明属于湿法冶金采铀技术领域，具体涉及一种高氯浓度碱性铀溶液的COD的分析方法，可以在高浓度氯离子的环境下，分析碱法或中性湿法冶金采铀工艺含铀水样的需氧量，进而为相关水污染治理提供参考。用此种方法分析的COD值经过与配制的标准COD溶液分析值对比，精确度在99.0％以上。此种方法简单易操作，适用于湿法冶金回收金属铀工业生产现场高氯浓度碱性溶液的需氧量的测量。

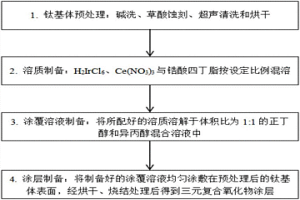

铱铈锆三元复合氧化物惰性阳极的制备方法 753

 0

本发明公开了一种湿法冶金用铱铈锆三元复合氧化物阳极的制备方法，属于湿法冶金领域。所制得阳极由钛基体以及氧化物涂层组成，涂层中二氧化铱为金红石相，二氧化锆为非晶相，二氧化铈为萤石相，与传统Ti/IrO2阳极相比，锆的加入促进了析氧活性物质IrO2晶体的析出，铈的加入起到了细化晶粒的效果，有效的提高了阳极的析氧活性表面积。本发明制备流程简单，所制得阳极具有较好的析氧催化活性以及使用寿命，此外，由于涂层中的贵金属元素被锆和铈所取代，有效的降低了阳极的生产成本，是一种十分具有使用前景的湿法冶金用阳极。

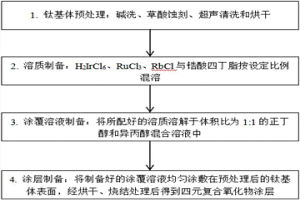

铱钌铷锆四元复合氧化物惰性阳极的制备方法 807

 0

本发明公开了一种湿法冶金用铱钌铷锆四元复合氧化物阳极的制备方法，属于湿法冶金领域。所制得阳极由钛基体以及氧化物涂层组成，涂层中二氧化钌和二氧化铱为金红石相，氧化铷和二氧化锆为非晶相，部分二氧化钌和二氧化铱在烧结制备过程中会形成金红石型固溶体，与传统Ti/IrO2、Ti/RuO2和Ti/IrO2‑RuO2阳极相比，锆的加入促进了析氧活性物质RuO2和IrO2晶体的析出，有效的提高了阳极的析氧活性表面积，铷的加入增强了阳极的导电性能，降低了阳极电位。本发明制备流程简单，所制得阳极具有较好的析氧催化活性以及使用寿命，此外，由于涂层中的贵金属元素被锆所取代，有效的降低了阳极的生产成本，是一种十分具有使用前景的湿法冶金用阳极。

铱钌锆三元复合氧化物惰性阳极的制备方法 992

 0

本发明公开了一种湿法冶金用铱钌锆三元复合氧化物阳极制备方法，属于湿法冶金领域。所制得阳极由钛基体以及氧化物涂层组成，涂层中二氧化钌和二氧化铱为金红石相，二氧化锆为非晶相，部分二氧化钌和二氧化铱在烧结制备过程中会形成金红石型固溶体，与传统Ti/IrO2、Ti/RuO2和Ti/IrO2‑RuO2阳极相比，锆的加入促进了析氧活性物质RuO2和IrO2晶体的析出，有效的提高了阳极的析氧活性表面积。本发明制备流程简单，所制得阳极具有较好的析氧催化活性以及使用寿命，此外，由于涂层中的贵金属元素被锆所取代，有效的降低了阳极的生产成本，是一种十分具有使用前景的湿法冶金用阳极。

超声破乳聚结气浮除油组合装置 662

 0

本实用新型涉及一种超声破乳聚结气浮除油组合装置，属于铜钴湿法冶金制备阴极铜领域。本实用新型通过将超声波破乳除油、聚结式除油、水溶气法除油三种除油装置进行串联或并联处理，充分利用它们各自的除油优点，其强化除油的效果远优于目前常用的除油方式。相比目前常用的主流除油工艺，不但具备除油效果好、处理能力大、有机回收率高、经济效益好、操作灵活等显著特点，同时也兼备湿法冶金过程中特定要求的耐高压、耐强腐蚀介质腐蚀等特性，大大提高大中型铜钴湿法冶金厂的铜电积液净化除油能力，解决了湿法冶金中如何生产超高纯阴极铜的技术难题。

含氟废碱水的综合回收利用及萃取剂皂化的方法 602

 0

本发明涉及一种稀土湿法冶金过程中的含氟废碱水的处理方法,并且此处理方法可以达到萃取剂皂化的目的。该方法将稀土湿法冶金过程中产生的含氟废碱水和有机相混合后进行皂化,将皂化后的有机相与待萃取溶液混合进行萃取分离和反萃取,皂化后的水相制备NAF或冰晶石产品。本发明使用易得且廉价的废碱水为原料,降低了萃取分离过程的皂化成本。废水中的氟离子回收利用,减少了环境的污染,节省了大量三废处理费用。

高氯根酸性铀溶液的COD的分析方法 874

 0

本发明属于湿法冶金采铀技术领域，具体涉及一种高氯根酸性铀溶液的COD的分析方法。锥形瓶预处理，向锥形瓶依次加入H₂SO₄溶液5mL、KMnO₄标准使用溶液2mL，沸腾水浴恒温10min；移出锥形瓶，用草酸标准溶液滴定至微红色，倒出混合液体待用；水样的氧化，向预处理后的锥形瓶加入V₃mL水样；加入5mL H₂SO₄溶液；滴定管加入KMnO₄标准溶液10.00mL，混合液[H⁺]＝0.44mol/L；氧化之强化，确保水样无机碳已经完全排出后，锥形瓶置于沸腾水浴加热30min；水浴液面要高于锥形瓶液面；强化氧化过程后，应为强酸性，酸度不足，则补加1～5mL H₂SO₄溶液，再次沸腾水浴加热处理。本发明可以在高浓度氯根的环境下，分析酸法湿法冶金采铀工艺水样的需氧量，进而为相关水污染治理提供参考。

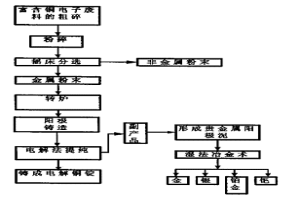

从富含铜的电子废料中回收金属和非金属材料的工艺 776

 0

从富含铜的电子废料中回收金属和非金属材料的工艺,该工艺步骤如下:首先加淋水将废料进行粗破碎和粉碎,再利用摇床,以水为介质进行重力分选;然后采用转炉将分选后的金属粉末铸成电解阳极;用电解法提纯铜;采用湿法冶金术提炼阳极泥中的金、银、铂金、钯等贵重金属。本发明由于在粗破碎和粉碎中增加了喷淋水,可有效清除废气、粉尘排放,加工过程无气味;以水为介质,利用摇床进行重力分选,对金属和非金属分离效率高;利用转炉将分选的金属粉末铸成电解阳极,可显著减少可燃物的数量及尾气排放;采用电解法提纯阳极中的铜,有效提高了铜的纯度。电解过程中得到的副产品阳极泥,其中的贵金属可以采用湿法冶金术把它们提炼出来。

从废弃印刷线路板表面提取贵金属的方法及专用夹具 581

 0

一种从废弃印刷线路板表面提取贵金属的方法及专用夹具,属于电子废弃物资源化技术领域,现有的从电子废弃物中提取贵金属的回收技术如火法冶金、湿法冶金都不同程度的存在一些环境污染、成本高等问题。本发明采用半自动化的机械预处理方法,减少污染的同时还降低了处理成本。该技术主要包括机械预处理和湿法冶金两个步骤,通过专用夹具固定废弃PCB,自动传送装置带动专用夹具行至机械预处理区对PCB进行预处理,预处理后得到的贵金属粉采用湿法技术提取各种贵金属,采用这种联合处理方式,能够更加有针对性地集中处理废弃PCB表面的贵金属。该发明具有低成本、高效率、无污染的特点,可用于电子废弃物资源化方面的研究。

湿法管式除尘脱硫装置 646

 0

一种湿法管式除尘脱硫装置,属于环境工程中含尘废气处理设备领域。它可以作为一种高效除尘器,如加脱硫剂后既可除尘又可脱硫。因此,应用范围相当广。它最适宜处理生活锅炉烟气,工业上各种规格、类型的窑炉、链条炉、往复炉、冲天炉,以及建材、化工、冶金、矿山等行业的含尘废气。

利用钢渣湿法磁选尾泥制备陶瓷材料的方法 572

 0

一种利用钢渣湿法磁选尾泥制备陶瓷材料的方法，属于资源综合利用和环境保护领域。尾泥干料(换算成干基)占混合原料干料(换算成干基)的质量百分比为5%～68%，相应配料各组分干料(换算成干基)占混合原料干料的质量百分比为：粘土15%～35%，长石5～25%，叶腊石5～30%，石英0.1～8%等；直接将湿尾泥与相应配料加入球磨机内进行粉磨混匀，然后经混合料通过干燥造粒和压制成型工艺，或者将混合原料通过挤压成型工艺后，进一步入窑并在1100～1250℃内烧制获得陶瓷制品。本方法由于借助钢铁厂深度选铁工艺，获得粒度、含铁量、含水量满足陶瓷原料需要的尾泥浆料，大大降低了传统陶瓷利用冶金渣的高能耗、低效率制备过程。

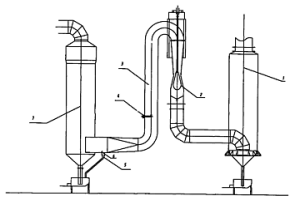

转炉湿法除尘装置 660

 0

本实用新型属于环保除尘领域,特别是一种用于冶金转炉的转炉湿法除尘装置。该装置包括:喷雾蒸发冷却器(1)、上行式环缝文氏管(2)、和旋流脱水器(7),其中:喷雾蒸发冷却器(1)直接与上行式环缝文氏管(2)连接,联络管(3)的一端连接上行式环缝文氏管(2),另一端与旋流脱水器(7)连接。本实用新型的有益效果是:结构简单、合理,维护量小,浊环水用量小。喷雾蒸发冷却器阻力小,塔内烟气流速小,水封不易裹带煤气,上行式环缝文氏管加上联络管处的喷嘴后净化效果更好,水汽比小,旋流脱水器前加排水槽和挡板后脱水效果更高。

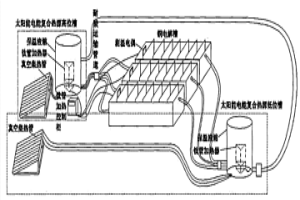

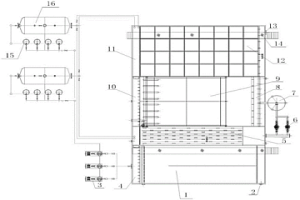

以太阳能和电能为复合热源的湿法电解铜体系装置 763

 0

本实用新型提供一种以太阳能和电能为复合热源的湿法电解铜体系装置，属冶金节能新技术领域。其主要由太阳能电能复合热源高位槽、耐酸疏运管道、铜电解槽和太阳能电能复合热源低位槽组成，太阳能电能复合热源高位槽和低位槽由真空集热管、钛管加热器、钛管加热程序控制柜、保温液箱、支架、连接管道等组成，热电偶置于电解槽中，所有管道及液箱内壁均衬有防酸腐材料(如有机玻璃、PVC或聚四氟乙烯)，高位槽和低位槽均置于室外，容积为所有铜电解槽容积的1/10-1/5，铜电解槽置于室内。装置工作过程中，通过太阳能和电能对电解液进行复合加热，充分利用太阳能的清洁性和可再生性，并借助程序控温装置，保证电解液温度稳定的同时节能效果显著，推广前景良好。

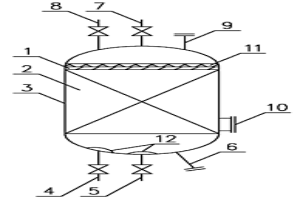

用于湿法脱硫工艺中的废水净化装置 968

 0

本实用新型公开了一种用于湿法脱硫工艺中的废水净化装置,属分离设备领域。包括吸附罐、装料口、卸料口、废水进口、净水出口,其中,所述装料口与净水出口设置在所述吸附罐的顶部,所述卸料口和废水进口设置在所述吸附罐的底部,所述吸附罐的上部设置过滤阻隔装置。与现有技术相比,在湿法脱硫工艺中,应用本实用新型能够使废水净化更彻底,且成本低、节能、耗材少,同时,便于安装、操作、检修及调控,适用于燃煤、燃油、燃气、火力发电厂、冶金、化工、固废处理等多个行业。

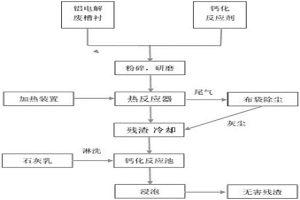

在热处理后进行湿法强化除氟的铝电解废槽衬无害化方法 737

 0

本发明公开了一种在热处理后进行湿法强化除氟的铝电解废槽衬无害化方法，将废槽衬粉碎并与粉碎的钙化反应剂搅拌混合；将上述混合物置于热反应器中，通过加热装置对反应器进行加热；对加热过程产生的尾气进行袋式除尘净化处理；热反应过程中剩余的残渣及尾气净化过程中收集到的灰尘置于钙化反应池中进行自然冷却；用石灰乳对钙化反应池中冷却到常温的残渣以及灰尘进行淋洗和浸泡，残渣中未被热处理固化的可溶氟化钠继续与石灰乳反应生成氟化钙；对反应后的物质进行过滤处理，最后的残渣是完全无害的，用于冶金、建筑、修路等，避免了单纯用湿法处理时可能产生有毒氰化氢气体的弊端。工艺简洁、操作方便、成本较低，实现了氰化物的彻底无害化和氟化物的几乎全部转化。

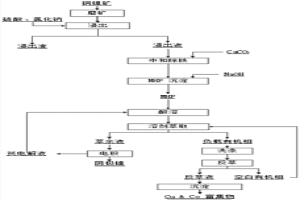

由铜镍矿全湿法提取镍的方法 711

 0

本发明公开了一种由铜镍矿全湿法提取镍的方法，属于镍冶金技术领域。技术方案为：采用添加氯化物常压硫酸浸出铜镍矿，绝大部分镍进入浸出液；通过中和沉淀可较为彻底地去除浸出液中的铁、铝等杂质，经多金属氢氧化物沉淀——酸溶进一步去除锰等杂质，得到富镍溶液，再经溶剂萃取选择性分离钴和铜，得到深度净化的硫酸镍溶液，通过电积生产电镍，从而实现了由铜镍矿全湿法提取镍。本发明的技术既可以处理铜镍矿原矿，也可处理选矿或磨浮分选得到的精矿，镍的全程回收率高，可达90％以上，得到电镍产品质量好，工艺清洁环保，为高效利用铜镍矿资源提供了新途径。

采用湿法还原重铬酸钾或重铬酸钠制备三氧化二铬的方法 900

 0

本发明涉及无机材料的制造方法,特别是涉及采用湿法还原重铬酸钾或重铬酸钠制备三氧化二铬的方法。配制重铬酸钾或重铬酸钠的水溶液;在没有无机酸作为酸化剂的情况下,将重铬酸钾或重铬酸钠水溶液与还原剂置于热压反应釜中进行反应,得到氧化铬水合物料浆,其中,按化学计量比,还原剂用量是重铬酸钾或重铬酸钠的100-150摩尔%;过滤分离得到氧化铬水合物滤饼和滤液,干燥滤饼;在惰性气体保护下,将干燥后的物料进行高温煅烧,降温;最终得到三氧化二铬产品。本方法具有工艺流程短,操作简单,收率达到95%以上,实现了钾碱的再生,降低了生产成本,产品可做为不含硫的优等冶金原料。

粘土矿湿法提钒工艺 586

 0

本发明涉及粘土矿湿法提钒工艺,提供一种从含钒粘土矿中湿法提取钒有价金属工艺,属于有色冶金技术领域。其特征是将粘土矿破碎,并加入硫酸、氢氟酸、氧化剂和在一定液固体积比下进行恒温搅拌酸浸出反应,固液分离,浸出液经过多步调PH值和沉淀碱转溶,除去浸出液中的铁、铝并回收利用,纯钒溶液调PH值,用铵盐沉钒,生成的偏钒酸铵过滤、烘干、煅烧得到五氧化二钒粉末。本发明采用粘土矿直接混酸浸出,酸浸出率高,能耗低,工艺流程短,易操作、控制,生产成本低,生产过程实现了零排放,无废气产生,废水循环利用,环保安全,有价金属回收利用,钒的回收率达到70～75%,产品五氧化二钒纯度大于99%。

湿法加工精矿高炉炼铁法 613

 0

本发明涉及高炉炼生铁领域。本发明将精矿加工方法由火法改为湿法,用该湿法加工精矿能大幅度降低能耗,简化工艺流程,但湿混合料在高炉中冶炼时操作难度大,主要问题在于料柱的透气性和成渣带透气性问题,本发明采取的主要技术措施是用三种适当配比的混合料,并且必要时在炉喉部分增设固定布料器,从而解决了湿法加工精矿的炼铁问题,本发明可节约能源、设备少,节约基建投资,改善劳动条件提高劳动生产率与降低生产成本。

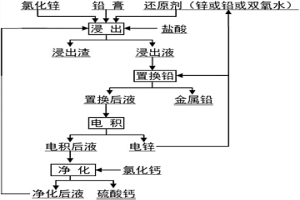

从废铅酸蓄电池铅膏中湿法回收铅的方法 602

 0

本发明提供一种从废铅酸蓄电池铅膏中回收铅的方法，属于湿法冶金技术领域。该方法先将还原剂(金属锌或金属铅或双氧水)、铅膏加入氯化锌溶液于搅拌磨中进行浸出，使其中的铅进入溶液，浸出液用金属锌置换铅，铅置换后，控制氯化锌溶液少量电积产出电锌，一部分电锌作为还原剂返回浸出用(用金属铅或双氧水作还原剂时该步骤可省略)，剩余电锌作为置换剂返回置换铅，电积后液加入少量氯化钙脱除硫酸根后作为浸出剂返回铅膏浸出使用。本工艺具有流程短、工序少、能耗成本低等特点，并满足清洁生产的环保要求。

从湿法炼锌浸出液中脱除氟的工艺 717

 0

一种从湿法炼锌浸出液中脱除氟的工艺，属于湿法冶金溶液净化领域。本发明以含氟碳铈矿的矿石为原料，经破碎、筛分后制备得到束氟剂。将束氟剂加入到湿法炼锌浸出液中，搅拌反应后真空抽滤，滤液中氟脱除率大于98％，锌损失率小于5％。浸出液除氟过滤后产生的滤渣利用氢氧化钠溶液进行再生，再生束氟剂中氟去除率大于90％。本发明操作方便，工艺简单，除氟率高，原料来源广泛且生成的含氟沉淀可以用碱液再生，实现束氟剂循环利用。

湿法处理钒钛磁铁精矿制备钛渣的方法 595

 0

本发明属于湿法冶金领域，具体地，本发明涉及一种湿法处理钒钛磁铁精矿制备钛渣的方法。本发明的湿法处理钒钛磁铁精矿制备钛渣的方法，包括以下步骤：1）将钒钛磁铁精矿与盐酸溶液混合，得到中间浆料；2）过滤步骤1）得到的中间浆料获得浸出渣，对浸出渣进行二级水洗；3）将步骤2）得到的水洗渣用稀碱溶液进行中和，中和后浆料经过滤得中和渣；4）将步骤3）得到的中和渣与NaOH溶液混合进行碱洗脱硅反应；5）对步骤4）碱洗脱硅反应后得到的产物进行过滤，获得碱洗渣并进行水洗；6）将步骤5）水洗后得到的水洗渣用稀硫酸进行酸洗，酸洗后过滤，干燥滤渣得到钛渣。本发明具有流程短，操作条件温和，设备投资低等优点。

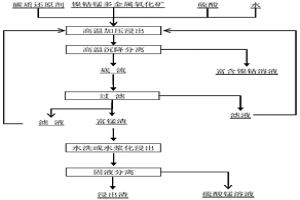

镍钴锰多金属氧化矿湿法分步提取镍钴和锰的方法 734

 0

镍钴锰多金属氧化矿湿法分步提取镍钴和锰的方法，属于湿法冶金技术领域。包括以下工序：(I)将镍钴锰多金属氧化矿与碳质还原剂混合后进行加压硫酸浸出，得到浸出矿浆；(II)将工序(I)的浸出矿浆固液分离，得到富含镍钴的浸出液与富锰渣；(III)将工序(II)的富锰渣用水洗涤或浸出，然后固液分离，得到浸出渣和硫酸锰溶液。本发明通过采用碳加压还原湿法浸出技术，将高价的锰还原为低价，解离出钴锰多金属氧化矿石中的有价元素并将其浸出到溶液中，利用硫酸锰随高温升高溶解度降低的特点将锰抑制在浸出渣中，然后再对含锰的浸出渣进行常压浸出，实现锰与镍钴多金属的分离。本发明具有原料适应性强、流程短、环境友好的突出优点。

湿法处理钒钛磁铁精矿制备钛液的方法 903

 0

本发明属于湿法冶金领域，具体地，本发明涉及一种湿法处理钒钛磁铁精矿制备钛液的方法。本发明的湿法处理钒钛磁铁精矿制备钛液的方法，包括以下步骤：1）将钒钛磁铁精矿与盐酸混合，浸取，得到中间浆料；2）将中间浆料过滤得到浸出液和浸出渣；3）将浸出渣进行水洗，过滤得洗水和洗渣；4）将洗渣进行熔盐反应，得到熔盐反应料；5）将熔盐反应料进行水洗、过滤，得到水洗料；6）将水洗料进行酸洗获得浆料，过滤得到酸洗料；7）将酸洗料用硫酸溶液进行酸溶，得到酸溶后物料；8）将酸溶后物料加入硫酸溶液中进行浸取，过滤获得的浸取液即为钛液。本发明充分利用了铁精矿中的钛，钛资源利用率高，铁精矿中钛的回收率>90%。

制备238Pu源的粉末冶金工艺 883

 0

本发明提供一种具有辐射剂量小，使用寿命长，静电消除效果好的238Pu源的制备工艺。该工艺包括混合、成型、烧结、轧制、二次块及二次活性带制备、三次块制备及成品源带轧制等步骤，所述的混合是将238PuO2与Au粉按1∶14～1∶20质量比例混合；所述的成型是在成型压力为1.5～2t/cm2的条件下进行；所述的烧结是在650～1000℃的条件下进行。

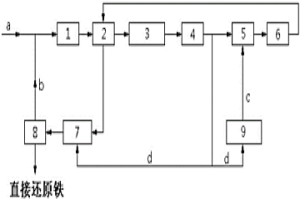

利用电石炉尾气制还原气直接还原冶金的系统 566

 0

本实用新型提供一种利用电石炉尾气制还原气直接还原冶金的系统，所述系统包括依次顺序相连的电石炉尾气输送管道、除尘单元、换热单元降温段、除尘除焦单元、脱硫单元、气体变换单元、脱碳单元、换热单元升温段、加热单元和气基竖炉；所述气基竖炉排放的炉顶气经气体输送管道与所述除尘单元相连。本实用新型提供的系统可以对电石炉尾气和炉顶气进行混合处理，充分回收电石炉尾气和炉顶气热量并用于预热脱碳之后的还原气。本实用新型提供的系统既解决了电石炉尾气的排放问题，又避免了其他还原气制备工艺的缺点，具有投资小、工艺流程简单、低污染和低能耗等优点。

利用冶金中间包覆渣生产陶瓷材料的方法 608

 0

一种利用冶金中间包覆渣生产陶瓷材料的方法，属于固废综合利用领域。中间包覆渣组成中28％< SiO2< 50％，12％< CaO< 26％，10％< MnO< 25％，1.5％< Fe2O3< 20％，10％< (MgO+Al2O3)< 35％；陶瓷原料中，中间包覆渣占25-100％，关键配料占：粘土0-50％、长石0-25％和石英0-15％。原料经传统陶瓷工艺加工烧制获得陶瓷产品，其最高烧结温度为1050-1150℃，抗折强度值超过60MPa，吸水率值小于2％；原料中加入骨料而制备的陶瓷烧结砖抗压强度可超过260Mpa。本发明可用于生产建筑陶瓷、陶瓷烧结砖和高强度工业用陶瓷材料，也可以作为陶瓷增强剂和微晶玻璃熔块使用，生产方法简单可行，有利于工业化生产。
