防撞聚合物锂离子电池 862

 0

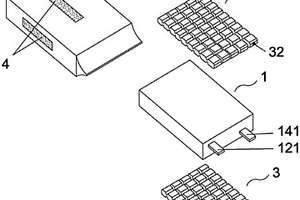

本实用新型提供的一种防撞聚合物锂离子电池，包括电芯，以及包裹着所述电芯的铝塑包装膜，所述电芯上下两端均设有硅胶气垫，所述硅胶气垫由若干个呈阵列分布的矩形气囊构成，每两个相邻的所述矩形气囊之间均贯通连接，所述硅胶气垫一端还设有气嘴。本实用新型提供的聚合物锂离子电池，在电芯的上下两端都增加硅胶气垫，硅胶气垫的内压可控制，应用于电池后，能够保护电芯的两端面不被损坏，提高了电池的防撞性能，持久耐用。

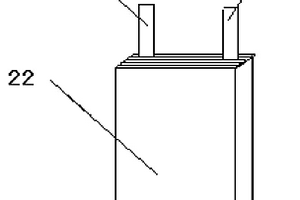

卷芯式锂离子电池 884

 0

本实用新型公开了一种卷芯式锂离子电池，包括壳体和插装在壳体内的卷芯，所述的卷芯由膈极片和膈膜绕卷而成，极片上设有极耳，极片包括正极片和负极片，极耳的伸出方向与极片的长度方向相同。该卷芯式锂离子电池安全性高。

高面密度锂电池生产线浆料过滤结构 1045

 0

本实用新型公开了一种高面密度锂电池生产线浆料过滤结构，包括机架、储液槽和浆料管，其特征在于：所述的机架上设置有两个支架，储液槽设置在两个支架之间，浆料管设置在支架的上方，浆料管与储液槽之间设置有过滤网，储液槽与过滤网的两侧分别设置有固定座，固定座通过旋转螺杆固定在支架上。本实用新型通过设置过滤网，有效地除去了浆料的过大的杂质，从而提高了锂电池的性能；通过储液槽和过滤网上的固定座与旋转螺杆的结构设置，能够方便操作者对储液槽和过滤网的位置调整。

锂电池充电器控制集成电路及其短路保护电路 934

 0

本实用新型公开了一种避免正负极端口短路的锂电池充电器控制集成电路及其短路保护电路。本实用新型的短路保护电路包括锂电池正、负极端口(BT+、BT-)、电源输入端(VDD)、异或门(XOR)、两个P-MOSFET(P87、P88)、两个N-MOSFET(N78、N79),正、负极端口(BT+、BT-)分别与两个N-MOSFET(N78、N79)的栅极相连接,两个N-MOSFET(N78、N79)的源极、两个P-MOSFET(P87、P88)的栅极均接地,两个P-MOSFET(P87、P88)的源极均与电源输入端(VDD)相连接,第一P-MOSFET(P87)、第一N-MOSFET(N78)的漏极均与异或门(XOR)的一个输入端相连接,第二P-MOSFET(P88)、第二N-MOSFET(N79)的漏极均与异或门(XOR)的另一个输入端相连接。

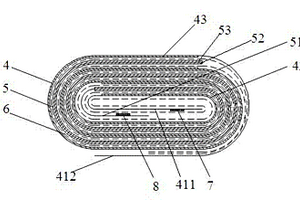

卷绕式锂离子电池 1067

 0

本实用新型公开了一种卷绕式锂离子电池,包括由正极片、负极片和隔膜组成的电芯卷绕体,所述隔膜在正极片和负极片之间,在所述正极片和负极片各自位于电芯卷绕体最外层卷绕部分为未涂覆有活性材料的正极集流体和负极集流体。本实用新型结构的锂离子电池具有非常优异的安全性能。

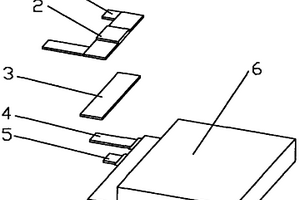

锂离子电池安全结构 999

 0

本实用新型涉及锂离子电池技术领域，提供了一种锂离子电池安全结构，包括电池正极极耳、温度保险丝(TCO元件)和电芯主体，温度保险丝的输出端与电池正极极耳连接，温度保险丝的输入端通过热传导率大于等于0.8W/mK的粘性层与电芯主体连接。当电池被滥用而发热时，粘性层能将电池主体的热量快速传递到TCO元件上，使TCO元件的温度与电池主体保持同步，当温度达到一定值时，TCO元件动作切断电路，保证电池的安全。

卷绕结构的锂离子电池 1067

 0

本实用新型属于锂离子电池技术领域，特别涉及一种卷绕结构的锂离子电池，包括电芯和电解液，电芯包括正极极片、负极极片和隔离膜，正极极片包括正极集流体、第一正极膜片和第二正极膜片，负极极片包括负极集流体、第一负极膜片和第二负极膜片，第一负极膜片的长度等于第二负极膜片的长度，并且第一负极膜片的两端分别与第二负极膜片的两端平齐。相对于现有技术，本实用新型的负极极片上没有设置涂膜单面区，从而改善了负极极片因涂膜单面区粘结性差而导致的膜片掉粉及脱膜问题，从而可以将负极极片做得较厚，提高电池的能量密度。此外，本实用新型结构简单，操作简便，易于电芯的连续生产，提高了生产效率。

电池外壳及带有该外壳的锂离子电池 1036

 0

本实用新型公开一种电池外壳:包括互相平行的第一面和第二面、两侧边、底面和盖板,所述第一面、第二面、两侧边和底面为金属箔片折边而成,且共同构成一个在一端开口的壳体。本实用新型还公开了带有该电池外壳的锂离子电池。本实用新型同时实现了大容量、低成本、防电磁辐射及干扰、抗外力划伤和压痕能力强、节省开模费用和周期、密封性能好、不良率低、安全性能高等优点,是研发和生产第四代锂离子电池的基础。

锂电铜箔防倒箱包装结构 1195

 0

本实用新型公开了一种锂电铜箔防倒箱包装结构；属于产品包装技术领域；其技术要点包括相互配合的箱体和箱盖以及用于收卷铜箔的纸芯，其中所述箱体内沿长度方向的两侧分别设有定位槽，在定位槽内设有一一对应的顶板，在顶板上设有与纸芯内径相适应的限位柱，所述纸芯两端套设在对应的限位柱上；本实用新型旨在提供一种使用方便、结构合理的锂电铜箔防倒箱包装结构；用于运输铜箔卷。

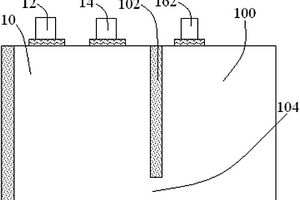

锂离子电池的三电极结构 887

 0

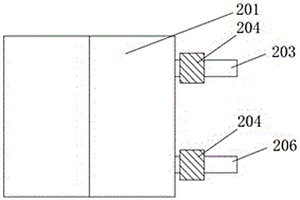

本实用新型公开了一种锂离子电池的三电极结构，其包括裸电芯、封装袋、正极极耳、负极极耳和参比电极，裸电芯以密封的方式封装于封装袋中，正极极耳和负极极耳分别自裸电芯中引出至封装袋外，封装袋在裸电芯旁边的区域形成气袋，参比电极以密封的方式封装于气袋中，其与裸电芯之间的距离为5-15mm。与现有技术相比，本实用新型通过将参比电极置于气袋中，有效避免了参比电极与裸电芯接触而造成裸电芯极片过压导致的失活和析锂。

使用锂电池作为供电电源的游泳池清洁器 1010

 0

本实用新型公开了一种使用锂电池作为供电电源的游泳池清洁器，其包括电机盒主体、地拖头，电机盒主体包括电机盒壳体、电机盒上盖，电机盒上盖与电机盒壳体之间卡装密封圈，电机盒壳体内固定驱动电机，电机盒壳体下端部装设驱动转轴，驱动电机与驱动转轴驱动连接，驱动转轴与水轮连接，电机盒壳体与驱动转轴之间装设油封；电机盒壳体内另固定电池密封盒体，电池密封盒体包括电池密封上盖、电池密封下盖，电池密封上盖与电池密封下盖之间的电池容置腔内嵌装锂电池、保护电路板，电机盒主体配装控制开关；地拖头包括地拖头壳体，地拖头壳体芯部的清洁通道内嵌装由过滤网所组成的滤杯。通过上述结构设计，本实用新型具有结构简单、安全可靠的优点。

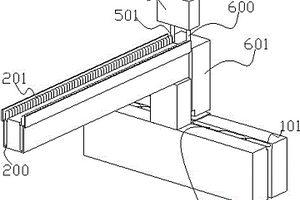

锂离子电池压盖机 889

 0

本实用新型的锂离子电池压盖机，技术目的是提供一种通过自动化完成压盖，产品一致性佳并且良品率高的锂离子电池压盖机。包括有铝壳进料滑轨及金属盖进料滑轨，所述铝壳进料滑轨中滑动有铝壳，金属盖进料滑轨上滑动有金属盖，金属盖进料滑轨的进料端设有冲压气缸；所述冲压气缸下方设有冲压块，冲压块的下方设有铝壳进料滑轨。本实用新型整个冲压过程自动化完成，原理简单，可靠耐用，极大的提高了产品的生产效率及合格率。适用于电池生产中应用。

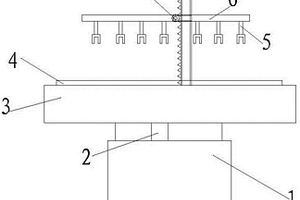

锂离子电池入壳装置 708

 0

本实用新型公开了一种锂离子电池入壳装置，包括由气缸装置构成的动力机构，在所述动力机构的伸缩端设有固定板，在所述动力机构的伸缩端还设有压力传感器，在所述固定板上设有立柱，立柱上设有齿条，还包括一个与所述齿条相啮合的齿轮，所述齿轮由驱动电机驱动沿所述齿条上下移动，在所述齿轮轴上固设有一横杆，横杆上间隔设有多个电池夹具。本实用新型是一种可以有效的避免入壳挫伤，提高电池生产安全性，可精确入壳和提供异常预警的锂离子电池入壳装置。

用于对锂电池的保护板定位的支架结构 899

 0

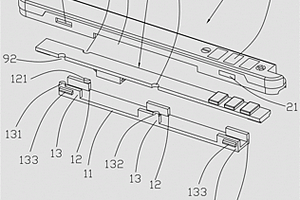

本实用新型属于锂电池装配技术领域，提供了一种用于对锂电池的保护板定位的支架结构，在底板两侧分别间隔设有支撑保护板的三个第一支撑板和三个第二支撑板，在保护板的两侧分别开设有与第一凸台、第二凸台和第三凸台相匹配的第一凹槽和第二凹槽，即可以对保护板牢固的定位，又节省了定位的凸台个数，避免了保护板在架体上前后左右移动的现象；胶壳两侧分别开设有与两第一卡位板和两第二卡位板对应设置的方形孔，两第一卡位板和两第二卡位板分别设于对应的方形孔内，即实现了将胶壳安装在支架的外周，便于对保护板上下定位，通过架体代替青稞纸和橡胶垫，减少了一道工序，节约了成本，提高了生产效率。

锂离子电池真空干燥炉 811

 0

本实用新型属于锂离子电池生产设备技术领域，尤其涉及一种锂离子电池真空干燥炉，包括炉体、加热机构和加热控制单元，所述加热机构设置于所述炉体内，所述加热机构电性连接于所述加热控制单元，所述加热机构包括托盘和加热件，所述托盘包括底板、压块和电池放置部，所属加热件设置于所述底板，所述压块设置于所述电池放置部的外周缘。与现有技术相比，本实用新型具有操作简便、升温速度快、干燥时间短、干燥效果佳、干燥效率高的优势。

锂电池光伏充电宝 1118

 0

本实用新型公开了一种锂电池光伏充电宝，包括太阳能板T、二极管D1、电源E和三极管V1，所述太阳能板T的一端连接二极管D1的阳极，二极管D1的阴极连接电容C1、蓄电池E的正极、瞬态电压抑制二极管DW和开关S1，开关S1的另一端连接二极管D2的阳极和MOS管Q1的源极，二极管D2的阴极连接电阻R1。本实用新型锂电池光伏充电宝摒弃了复杂的芯片结构，仅使用基本的电子元件组成，简化了电路结构，降低了制作成本和静态功耗，并且使用太阳能作为能源，方便长期户外工作的人使用，因此具有性能稳定、节能环保和功能多样的优点。

可充电锂离子扣式电池 943

 0

本实用新型公开了一种可充电锂离子扣式电池，旨在提供一种结构简单、导电性能高及使用寿命长的课充电锂离子扣式电池。本实用新型包括密封壳体、电极、电解液及隔膜；所述密封壳体包括内盖和外壳且所述内盖和所述外壳之间设有绝缘胶圈，所述绝缘胶圈包括一个脚边和一个立边；所述电极包括第一电极和第二电极，所述第一电极上设有第一导电极耳，所述第二电极上设有第二导电极耳，所述第一导电极耳通过金属片与外壳电性连接，所述金属片设于所述外壳底部内与所述脚边外之间，所述第二导电极耳与所述内盖顶部电性连接，所述外壳底部内与所述金属片之间设置有金属箔。本实用新型应用于充电电池的技术领域。

基于智能穿戴设备的高密度聚合物锂离子电池 768

 0

本实用新型公开了一种基于智能穿戴设备的高密度聚合物锂离子电池，该电池包括第二电池外壳、第二电池芯，所述第二电池外壳的内腔至少设置有一个直角槽台阶，所述第二电池芯的一个侧边角部至少设置有一个直角槽台阶；所述第二电池芯包括2片隔离膜、第二电池极片；所述第二电池极片包括正极片、负极片，以正极片、隔离膜、负极片、隔离膜的排布按卷绕的方式卷绕，卷绕后再平压成扁平方形，在其一个侧边角部至少设置有一个直角槽台阶；以第二电池芯的直角槽台阶端安装进第二电池外壳的直角槽台阶端，并在其连接处使用第二密封胶密封，本实用新型聚合物锂离子电池采用单台阶或多台阶方式，使电池适应于现有的多种数码设备。

矿用防爆锂离子蓄电池无轨胶轮巡逻车底盘结构 1031

 0

一种矿用防爆锂离子蓄电池无轨胶轮巡逻车底盘结构，包括橡胶防撞杠、弹簧减震器、转向桥、半簧及组件、防爆急停开关柜、车架、防爆电源柜、后减震器、防爆永磁电机、驱动桥、后板簧及组件；采用橡胶防撞杠结构，橡胶防撞杠布置于车架最前端，采用半簧及组件与弹簧减震器结合的前悬架结构，弹簧减震器于转向桥正上方安装,半簧及组件于车架纵梁内侧布置，防爆电源柜布置于车架中部凹陷处，防爆急停开关柜布置于车架中部、防爆电源柜前部位置，采用防爆永磁电机和驱动桥直接连接的方式；该防爆锂离子蓄电池无轨胶轮巡逻车底盘结构简单、易于整车布置、安装及维修方便，具有良好的安全性、稳定性和较小的转弯半径。

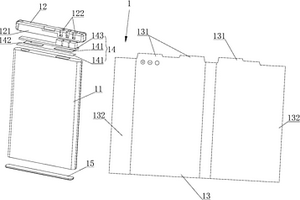

手机锂离子电池 926

 0

本实用新型适用于电池结构技术领域，提供了一种手机锂离子电池，包括用于存储电能的电芯本体和设置在电芯本体一端面上的高压盖，高压盖为中空的矩形结构，且其水平横断面的面积与所述电芯本体水平横断面的面积相等，所述高压盖的四周设置有多个连接位，各所述连接位上和所述电芯本体对应的面上设置有用于将两者连接固定的连接件；所述高压盖内设置有导电组件，所述导电组件包括依次层叠设置的绝缘纸、导电镍片和保护板，所述保护板上设置有多个导电触点，所述高压盖上相应的开设有多个供所述导电触点伸出电连接的安装孔。本实用新型提供的手机锂离子电池，其结构简单，生产效率高，不良率低,减少人工，降低了制造成本，提高了电池的质量。

锂电池剥胶机构 753

 0

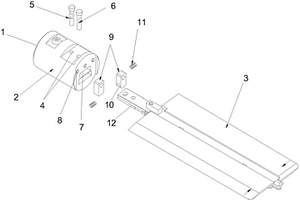

一种锂电池剥胶机构，包括制动板(1)，挡板(2)，标签轴(3)，收纸轮(6)，主动轮(7)，压紧胶辊(9)，压纸胶片(10)，剥离刃口(11)，手轮(12)。本实用新型的有益效果体现在：(1)采用人机操作界面，操作简便快捷，采用进口元器件，性能稳定，故障率低。(2)能快速实现对聚合物锂电池的贴标，效果美观，无气泡，无褶皱，可替代3?4名人工作业。(3)针对不同型号的电池宽度可通过简易快速的设置调整。

超薄锂电铜箔用卷绕纸管结构 991

 0

本实用新型公开了一种超薄锂电铜箔用卷绕纸管结构；属于铜箔收卷设备技术领域；其技术要点包括纸管，在纸管两端内壁设有环形的安装缺口，在安装缺口内设有加强钢套，加强钢套内径与纸管内径相适应；在加强钢套与纸管相对的端面上分布有若干防滑凸起，在安装缺口内设有若干与防滑凸起一一对应的凹槽；本实用新型旨在提供一种使用方便、效果良好的超薄锂电铜箔用卷绕纸管结构；用于收卷铜箔。

锂离子电池生产装置 974

 0

本实用新型公开了一种锂离子电池生产装置，包括底座、丝杆和电池固定槽，所述底座的左端上方设置有支架，所述底座的左端下方设置有固定脚，所述底座的前表面设置有操作器，所述支架的顶端设置有移动平台；对现有的锂离子电池生产装置设置了旋转工作台、旋转电机、红外探测器和红外定位器，利用旋转电机带动旋转工作台转动，避免了焊接装置的焊枪需要根据电池的摆放位置进行移动焊接，不仅节省了作业人员调整焊接精度的时间，还降低了焊接的误差，利用红外探测器和红外定位器的精准定位，确保了焊枪精准焊接电池的焊接点，避免了误焊，偏离焊接点造成的电池损坏，提高了焊接装置的工作效率，确保了生产加工的电池的质量。

锂电池使用碳材料的连续生长装置 983

 0

本实用新型公开了一种锂电池使用碳材料的连续生长装置，包括：生长炉体，所述生长炉体包括依序相连的前基座、滚筒和后基座，所述的前基座上设置有与生长炉体的内腔相连通的进料口和排气口，所述的后基座上设置有与生长炉体的内腔相连通的排料口和进气口，所述的滚筒由一驱动装置驱动而可相对前基座和后基座转动，且滚筒相对前基座和后基座转动时可驱动生长炉体内的物料自前向后移动；加热装置，用于对生长炉体或生长炉体内的物料进行加热。本实用新型能够实现对锂电池使用的碳材料的连续生长制备，能够有效提高生产效率、降低生产成本，能够有效保证产品质量，降低能耗，减少混合气体和催化剂的浪费。

锂电池正极材料的生产设备 1012

 0

本实用新型公开了一种可实现连续自动化生产、能够控制量和提高锂电池化学性能的锂电池正极材料的生产设备，包括给料装置、混合装置、过滤器、反应装置、冷却器和干燥器，所述给料装置、混合装置、过滤器、反应装置、冷却器和干燥器依次通过管道连接，给料装置包括给料通道、第一阀板和第二阀板，给料通道上端设置有原料进口，第一阀板和第二阀板相互间呈上下位置地安装于给料通道上，第一阀板和第二阀板均为闸板式的手控阀板，给料通道外部设置有第一拉杆和第二拉杆，第一拉杆与第一阀板固定连接，第二拉杆与第二阀板固定连接，第一阀板和第二阀板关闭时形成定量计量室，通过上述结构，能够实现本实用新型连续自动化生产和定量给料。

锂离子电池贴标测试夹具 1121

 0

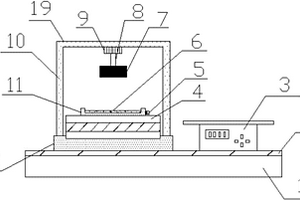

本实用新型公开了一种锂离子电池贴标测试夹具，包括底座、电子称重仪、电动转台、电动液压缸、支架和蓄电池，所述底座的顶部一端安装有电子称重仪，所述电子称重仪的一端设有安装座，所述安装座的顶部通过连接件设有电动转台，所述电动转台的顶部安装有固定座，所述固定座的顶部设有橡胶垫，所述固定座的一侧设有压力传感器，所述压力传感器的工作端位于橡胶垫与固定座之间，所述电动转台的两端设有支架，所述支架的顶部安装有横梁。本实用新型一种锂离子电池贴标测试夹具通过设置电动转台可以带动固定在安装座上的电池进行旋转，对电池的外观进行检测，观察电池是否存在破损的情况，避免产品出现质量问题。

扣式叠片锂离子电池 945

 0

本实用新型涉及锂离子电池领域，公开了一种扣式叠片锂离子电池,其包括正极片、负极片，各表面外形呈圆形，在极片上分别设置有径向向内凹进的第一缺口、以及径向向外超出极片的圆形边缘向外伸出的第一伸出片，在第一伸出片的两表面为裸露的集流体，极片的第一缺口的宽度宽于与本极片的极性相反的极片的第一伸出片的宽度。各第一正极伸出片与各所述第一负极缺口层叠正对，且自第一负极缺口伸出，且伸出段共同焊接在一起，与扣式电池的正极顶盖电连接。各第一正极伸出片与各第一负极缺口层叠正对，且自第一负极缺口伸出，且伸出段共同焊接在一起，与所述扣式电池的正极顶盖电连接。应用本技术方案，有利于提高电池的容量以及倍率性能。

锂离子电池隔膜制造工艺用隔膜压实装置 1150

 0

本实用新型涉及锂电池隔膜领域，具体涉及一种锂离子电池隔膜制造工艺用隔膜压实装置，包括底座，底座左侧上端固定连接支撑板，支撑板顶端右侧固定连接滑轨，滑轨上设有T型滑槽，T型滑槽上设置有T型滑块，液压杆的伸缩端固定连接T型滑块的左端，收纳块右侧下端固定连接有电机支架，电机支架上固定连接有电机，转动轴连接在收纳块底端固定连接的第一支架两端，转动轴中间位置固定连接驱动齿轮，驱动齿轮齿轮连接升降块上设有的齿条，升降块底端固定连接在连接横板顶端中心位置，配重套柱上套有配重块，第二支架下端连接有轴承，滚轴中间位置固定连接有滚筒，本实用新型提供了一种能够很好控制电池隔膜压实力度的隔膜压实装置。

单板机控制的动力锂电池组点焊设备 684

 0

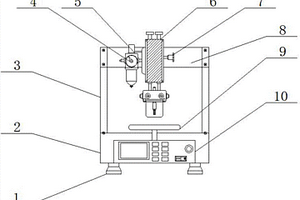

本实用新型公开了一种单板机控制的动力锂电池组点焊设备，包括机壳、工作台和焊头，所述工作台焊接在机壳顶端，所述焊头固定连接在工作台上方，所述机壳内部焊接隔板，且机壳内部分别固定连接废气处理箱、锂电池组和单板机，所述废气处理箱内部分别设有活性炭过滤网和抽风机，所述单板机可拆卸连接在支撑板上方，且支撑板底端通过绝缘胶垫和弹簧与隔板固定连接，所述工作台上方固定连接吸气罩。本实用新型设计新颖，结构简单，便于操作且使用效果好，通过设有吸气罩和废气处理箱，便于对工作过程中的废气定向吸附和清洁，有利于环保，也有利于现场技术人员的身体健康，通过设有支撑板和弹簧，便于对单板机安装和减震，延长使用寿命。

锂离子电池极片激光切割上表面吸尘装置 797

 0

本实用新型涉及吸尘装置技术领域，特别是涉及一种锂离子电池极片激光切割上表面吸尘装置，包括固定板、固定于固定板的一侧的吸块、固定于固定板的另一侧的吸尘管、与吸尘管连通的排尘管道、以及与排尘管道连接的抽真空机构；固定板开设有过尘口，吸块开设有吸尘口，吸尘口与过尘口的一端连通，过尘口的另一端与吸尘管连通；吸尘口的上部设置有挡片，吸尘口的下部设置有挡板。该锂离子电池极片激光切割上表面吸尘装置能将激光切割后产生的粉尘及时吸走，同时不受风量大小限制，能够更彻底的将激光切割电池极片上表面的粉尘除尽。
