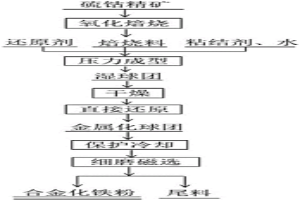

本发明属于火法冶金技术领域,特别涉及一种硫钴精矿的处理方法。步骤如下:(1)氧化焙烧;(2)压力成型;(3)干燥;(4)直接还原;(5)保护冷却;(6)磨矿磁选:最终得到合金化铁粉和炉渣。本发明方法提供了一种硫钴精矿综合利用新工艺技术,解决了湿法冶炼钴镍行业工艺过程复杂、能耗高、副产品多、污染大、效率低、钴镍回收率低等问题,具有工艺简单、周期短、效率高等优点,能高效的从硫钴精矿中分离出铁、钴、镍、铜、硫等有价资源,资源回收率可达95%以上,具有较高的经济效益。同时,所制得的合金化铁粉既可作为炼钢和铸铁的添加剂,也广泛用于制备磁性材料、高温合金等,磁选尾料可用于制备水泥、混凝土、地砖等建筑材料。
本发明涉及一种钒钛磁铁精矿综合利用的方法,特别涉及湿法与火法冶金相结合处理钒钛磁铁精矿的方法,属于钒钛磁铁矿的冶炼领域。本发明的钒钛磁铁精矿综合利用的方法,包括如下步骤:1)将钒钛磁铁精矿与盐酸在75~95℃下进行酸解、浸出,过滤获得酸浸液和钛中矿,其中酸浸反应的液固质量比为5:1~8:1,反应时间60~100min;2)利用雾化焙烧法将步骤1)获得的酸浸液进行雾化焙烧,通过气固分离得到钒铬铁精矿和盐酸,其中焙烧温度为500~700℃,喷雾压力为0.1~0.3MPa,气液体积比为0.4~0.6。本发明能实现钒钛磁铁精矿中钛、铁、钒、铬的综合回收利用,解决了从钒钛磁铁精矿中回收钛资源的难题,工艺简单、成本低、产品附加值高,工艺过程环境友好。
本发明公开了一种利用钛矿生产富钛料和钢铁制品的方法,本发明能有效回收利用钒钛磁铁矿表内矿、表外矿和风化矿或钛砂矿中各种有价元素。本发明的技术方案为:钒钛磁铁矿(或钛砂矿)经粗碎、中碎筛分后,+15MM~-75MM矿石磁滑轮抛尾,-3MM矿石或风化矿浓缩抛尾后重力选矿,-3MM~+15MM矿石入一段磨矿,磨机排矿经重力选矿进二段磨矿,二段磨机排矿经重选——弱磁——强磁——浮选得钛铁精矿,或者此钛铁精矿(或钛砂精矿或钛精矿)和钒钛铁精矿按一定比例混合配加粘结剂和碳质还原剂混匀后造球进行预还原生成金属化球团矿,进电高炉或矿热炉冶炼生产钛渣和天然合金铁水;钛渣经破碎磨矿重选得酸溶性富钛料;钛渣或酸溶性富钛料进入火法冶金选矿过程,生产人造金红石和微晶玻璃;人造金红石富钛料和煤细磨按一定比例混合配加粘结剂制成含碳钛粒,在焙烧炉内焙烧冷却后,筛分分级成+0.3MM~-1.4MM粒级含碳金红石富钛料;天然合金铁水经转炉双联法吹钒铬,所得钒铬钢渣用湿法冶金提取分离钒铬;天然合金铁水脱硫高压水雾化成铁粒,精还原磨碎得合金铁粉;天然合金铁水经脱硫增碳,钢包精炼,高压水雾化成钢粒,经磁选还原退火磨碎得合金钢粉;天然合金铁水经脱硫增碳,钢包精炼,电渣重熔,水压机锻压得合金钢。
本发明属于火法冶金技术领域,特别涉及一种硫钴精矿金属化球团的制备方法。步骤如下,(1)氧化焙烧;(2)压力成型;(3)干燥;(4)直接还原;(5)保护冷却;最终得到金属化球团。本发明提供了一种处理硫钴精矿的新工艺方法,解决了目前硫钴精矿中有价资源回收率低、湿法冶炼钴镍行业工艺过程复杂、能耗高、副产品多、污染大等问题,具有工艺简单、成本低廉、周期短、效率高等优点,能高效地将硫钴精矿中的铁、钴、镍、铜等金属元素进行高温快速还原,得到金属化率较高的硫钴精矿金属化球团,该球团可经磨矿磁选或电炉熔炼分离提取其中的钴镍铁等有价资源,以提高硫钴精矿和攀枝花钒钛磁铁矿资源的综合回收率。
本发明属于火法冶金技术领域,特别涉及一种从硫钴精矿中综合回收其中钴镍铜铁资源的方法,步骤包括(1)氧化焙烧;(2)压力成型;(3)干燥;(4)直接还原;(5)保护冷却;(6)熔炼深还原;最终得到含钴镍铜生铁和炉渣。本发明方法解决了湿法冶炼钴镍行业工艺过程复杂、能耗高、副产品多、污染大、效率低、钴镍回收率低等问题,具有工艺简单、成本低廉、周期短、效率高等优点,资源回收率均在95%以上。
一种用于废旧印刷电路板火法冶炼的顶吹浸没喷枪,属于冶金设备领域。由喷枪套管(1)、粉煤管(2)、雾化风管(3)、柴油管(4)4个直径依次缩小的同轴套管,以及柴油喷头(5)、旋流片(6)、顶丝(7)、法兰盘(8)、快速接头(9)等组成。通过该喷枪结构达到粉煤和柴油快速切换的目的,通过旋流片增加燃烧风与喷枪套管的接触面积提高喷枪冷却强度。本实用新型可以解决废旧印刷电路板原料成份波动对熔炼炉炉况的影响,并且可以有效地延长喷枪使用寿命。
本发明公开了一种火法‑湿法并联工艺综合回收含铅、锌废渣或铅膏中有价金属的方法,属于危固废料处理技术领域。本方法采用火法冶炼、湿法冶金、选冶的综合工艺,该工艺有效分离各种金属,回收率高,生产成本低,实现了低污染、低碳经济的工业化生产。
本发明涉及火法冶金技术领域,针对现有的火法冶金烟道中结瘤严重、且烟道结瘤清除效率低、安全性低等问题,公开了一种火法冶炼炉用排烟装置及烟道中铁质瘤的消除方法,在冶炼过程中,从放料口投入除渣剂,所述放料口位于所述铁质瘤远离所述烟道出料口的一端;所述除渣剂包括SiO2、Cu2O、CuO的一种或多种;所述火法冶炼炉用排烟装置,包括顺次连通的物料传送带、炉衬和烟道,所述炉衬顶部开设有除渣剂放料口,所述除渣剂放料口位于所述下料口与所述出料口之间。通过除渣剂放料口投放SiO2、Cu2O、CuO等粉状的除渣机,除渣剂随上升烟气进入烟道与结瘤接触并反应,得到结构疏松、附着力低的Fe2SiO4、CuFe2O4、CuFe2O4等产物,使其可以从烟道内管壁上自然脱落。
本发明公开了冶金电炉低压分相无功补偿方法,其特征在于:低压滤波无功补偿单元的连接方式与炉变一致,即在AX、BY、CZ间各并联若干单元组;本发明可以避免普通无功补偿装置投切而带来的炉内三相不平衡而导致功率不平衡,生产过程耗电量大等问题,明显提高企业经济效益。
本发明提供了一种温石棉矿山蛇纹岩型剥离废石的冶金助熔剂及其制备方法,所述方法包括:将温石棉矿山蛇纹岩型剥离废石原料进行手选、属性破碎和筛分,获得粗制蛇纹岩碎块;擦洗、水洗除尘,获得精制蛇纹岩碎块,作为冶金助熔剂,其粒度在5~80mm,化学组分为MgO≥35%,SiO2≥35%,Al2O3≤1.5%,S≤0.15%。本发明不仅能够改变温石棉矿山剥离废石目前以堆存为主的现状,拓展冶金用助溶剂种类和供应来源;所制得的精制蛇纹岩碎块冶金助熔剂,除具有传统助熔剂的性能外,还具有添加量少、镁含量高、有害成分少、环境污染小等优点;而且所制备的建筑抹灰材料安全环保,耐火性能好。
本发明公开了一种冶金级五氧化二钒真空升华制备高纯五氧化二钒的方法,属于化工和冶金领域。本发明是利用冶金级五氧化二钒中五氧化二钒与杂质元素熔点和升华性质的差异,采用真空升华的方式提纯冶金级五氧化二钒获得高纯五氧化二钒,解决现有技术流程长、成本高的问题。本发明具体可以包括如下步骤:a、冶金级五氧化二钒干燥、粉碎;b、送入真空升华设备,抽真空至10‑3~10‑6Pa,升温至700~1000℃进行真空升华;c、真空升华完成后,冷却,停止真空,取出得到高纯五氧化二钒。本发明效率高、流程短、成本低,适于在本领域推广应用。
本实用新型公开了一种具有冶金结合层的十字头,包括十字头本体,对称设置在所述十字头本体两侧上的弧形板状十字头滑履,与所述十字头滑履冶金结合的铜合金层,以及与铜合金层电镀结合的减摩层。本实用新型提供的具有冶金结合层的十字头能够避免十字头滑履直接与滑道的内壁发生摩擦,减少十字头滑履的磨损;通过冶金结合将铜合金层直接与十字头滑履熔炼为一体,从根本上解决了铜合金层脱落的可能性,设置减摩层减小摩擦,增强耐磨和耐腐蚀性,极大提高了十字头的使用寿命,工艺先进且环保,适合工业化大规模生产。
本发明公开了一种制造方法,尤其是公开了一种用于低冶金缺陷GH4169镍基合金锭的制造方法,属于镍基合金重熔生产工艺技术领域。提供一种能显著降低GH4169镍基合金锭冶金缺陷的用于低冶金缺陷GH4169镍基合金锭的制造方法。所述的制造方法以真空感应熔炼得到的GH4169镍基合金锭为基锭,通过两次重熔、一次均匀化处理和一次快锻拔长来获得低冶金缺陷的GH4169镍基合金锭,其中,所述的均匀化处理和所述的快锻拔长工序顺序的设置在两次重熔工序之间。
本发明公开了一种改善Ni‑Cr电热合金冶金质量的冶炼方法,属于冶金生产工艺技术领域。提供一种能有效降低Ni‑Cr合金材料中有害杂质元素含量,改善夹杂物的形态及分布,提高材料的可加工性及使用性能的改善Ni‑Cr电热合金冶金质量的冶炼方法。所述的冶炼方法至少包括真空感应熔炼和电渣重熔两个步骤,其中,真空感应熔炼的熔点按下述公式计算获得,T熔点=1453‑61.7[C]‑13.2[Si]‑3.6[Mn]‑1.6[Cr]‑5[Al]‑0.75[Fe]‑5.3[Zr]‑5.9[Re]‑35[P]‑32.3[S]‑11.1[Ti],式中[X]中的X为相应的化学组分;电渣重熔的电压U和电流I分别按下述经验公式计算获得,U=0.8D结晶器+25,式中D结晶器为结晶器直径,单位为cm,I=7.5d电极·(55‑0.5d电极),式中d电极为电极棒直径,单位为cm。
本发明公开了一种钒多金属矿碱性还原熔炼的方法,是在反应炉中,加入钒多金属矿、碳还原剂和苏打,控制还原熔炼的温度为900至1350℃,使钒多金属矿中的铅还原成金属铅产出,钒成为游离状态的五氧化二钒,进行与由苏打热分解而得的Na2O结合成钒酸钠盐,形成碱熔渣;将分离铅后的碱熔渣,通过水浸,形成钒酸钠水溶液,去除钒酸钠水溶液中的杂质,得到纯净的钒酸钠溶液;往纯净的钒酸钠溶液加入氯化铵,钒酸钠与氯化铵反应生成偏钒酸铵,钒以偏钒酸铵的形式结晶,从溶液中析出,完成钒多金属矿中钒的提取。本发明工艺流程短,提炼效率高且能综合利用钒多金属矿中的有效成分。
本发明公开了一种工艺方法,尤其是公开了一种降低GH4169镍基合金锭冶金缺陷的工艺方法,属于镍基合金重熔生产工艺技术领域。提供一种成品质量缺陷少的降低GH4169镍基合金锭冶金缺陷的工艺方法。所述的工艺方法以真空感应熔炼得到的GH4169镍基合金熔炼锭为基锭,通过一次均匀化处理、一次快锻镦拔和一次重熔来获得降低GH4169镍基合金锭的冶金缺陷。
本发明属于氧化铝生产领域,具体涉及一种非冶金氧化铝的制备方法。非冶金氧化铝的制备方法,具体制备步骤为:a)在铝熔渣中添加碱性物质于1000-1250℃下焙烧改性;b)将焙烧改性的铝熔渣通过拜耳法制得氧化铝或氢氧化铝;c)利用b步骤所得氧化铝或氢氧化铝制得非冶金氧化铝;其中,铝熔渣与碱性物质重量比为100:5~50;所述铝熔渣为采用熔融还原法制取硅钛铁合金过程中产生的尾渣。本发明利用熔融还原法制取硅钛铁合金时产生的铝熔尾渣来生产非冶金氧化铝,实现铝熔渣综合资源化和无害化处理,具有良好的环保效应,符合国家循环经济的产业政策;另外,该渣产生的过程中具有大量余热,因而有效的利用该渣节约电耗,具有一定的经济效益。
本发明属于氧化铝生产领域,具体涉及一种冶金氧化铝的制备方法。冶金氧化铝的制备方法,具体制备步骤为:a)在铝熔渣中添加碱性物质于1000-1250℃下焙烧改性;b)将焙烧改性的铝熔渣通过拜耳法制得冶金氧化铝;其中,铝熔渣与碱性物质的重量比为100:5~50;所述铝熔渣为采用熔融还原法制取硅钛铁合金过程中产生的尾渣。本发明利用熔融还原法制取硅钛铁合金中产生的铝熔废渣来生产冶金氧化铝,所得产品符合GB/T4294?2010的国家标准,且铝熔渣提取氧化铝后的残渣赤泥可用于生产水泥产品,不再产生尾渣,可以实现铝熔渣无害化处理,具有良好的环保效应。另外,该渣产生的过程中具有大量余热,因而有效的利用该渣可节约电耗,具有一定的经济效益。
本发明公开了一种利用冶金固废制备红外涂层涂料的方法,属于红外节能材料领域。利用冶金固废制备红外涂层涂料的方法包括如下步骤:a.将冶金固废与氧化铁红混合均匀;b.将混料分阶段烧结,冷却后得到焙烧料;c.将焙烧料、MgO与过渡金属氧化物混合均匀;d.将混料再次烧结后冷却,机械破碎后得到红外涂层粉料;e.将红外涂层粉料、高温粘结剂和水充分混合后,得到红外涂层涂料。采用本发明方法制备得到的材料,软化温度不低于1500℃,高温粘结性较好,综合发射率不低于0.87,其低波段发射率(1‑5μm)不低于0.93,综合性能优异,生产成本低廉,可有效解决现有高温条件下红外涂层涂料辐射性能较差、制备成本较高的问题。

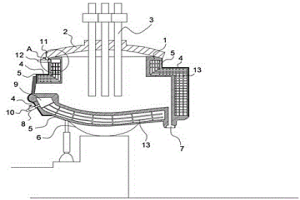

本实用新型公开了一种高效节能的电弧炉合金熔炼温控装置,涉及冶金技术领域,在将流体进口和流体出口分别与一水循环冷却装置的进水口和出水口连接,其就具有了散热冷却功能,即缩短维护总时长,变向提高了生产效率,交错型加强筋板的设计增大了中空夹层内的散热面积,继而达到高效水冷的目的;若关闭开关阀门Ⅱ并打开开关阀门Ⅰ,将一抽真空装置的吸口与流体出口连接,就可对中空夹层抽真空,继而较大程度的阻断了炉内与外界的热传递路径,大大的提高了电弧炉的熔金效率,且避免电弧炉外界的空气温度过高,使工人的工作环境更佳;交错型加强筋板的设计,能提高电弧炉的结构强度,避免因中空夹层的设计而出现的结构强度过于降低的问题。
本发明属于冶金设备技术领域,具体的说是一种废铝熔炼炉,包括炉体,炉体内设有燃烧台、通气孔、点火器,燃烧台上方设有熔化桶,炉体两侧分别连有过烟管道,炉体顶部设有安装架,安装架顶部铰接安装一个平衡杆,平衡杆两端分别铰接连接杆一端,连接杆另一端与锥形塞块固连,过烟管道内壁上周向设置限位板,连接杆上套接一个套杆,套杆上端上方设有凸块,套杆下端外侧固定设置一个圆盘,套杆上端通过连杆并且利用弹簧连接搅动杆,热烟气从一侧的过烟管道通过时,圆盘向上移动使连接杆向上移动,通过平衡杆使另一侧向下移动,当热烟气从另一侧通过使运动相反,通过相连的搅动杆实现对铝熔液的搅动,提高废铝的熔化效率。
本发明公开了一种航空动力装置用耐高温钛合金及其熔炼方法,属于冶金生产工艺技术领域。提供一种能明显的提高成品工作温度,在比现有工作温度高得多的环境条件下工作仍能保持稳定的航空动力装置用耐高温钛合金,以及生产该耐高温钛合金的熔炼方法。所述的耐高温钛合金为通过铪和钽元素在电炉中共熔获得的含有β同质异形相的钛合金坯。所述的熔炼方法采用电炉通过共熔工序获得所述的耐高温钛合金。
本发明涉及一种低温熔炼烟尘中铅锌铋固砷的方法,属于冶金工程领域。本发明以混合铜精矿为原料,在顶吹熔炼炉中进行氧化熔炼,原料杂质中As主要以氧化砷进入烟尘,利用铜原料中的杂质Pb、Zn、Bi将氧化砷转变为砷酸盐(砷酸锌、砷酸铅和砷酸铋)以固砷进行烟尘系统。本发明原料中杂质Pb、Zn、Bi的升高,利用杂质进行砷的固化处理有害杂质的方法,以杂固杂,使杂质元素砷的存在形式发生转化,并得到了固化;有效解决了原料中铅、锌、铋升高的问题,冶炼系统处理高杂质铜精矿的能力大幅提高,同时降低了生产成本。
本发明公开了一种钢液取样器与真空感应熔炼炉钢液取样方法,涉及冶金领域,解决现有取样器取样过程不安全以及取得试样容易被污染的问题,采用的技术方案是:钢液取样器,包括由耐火材料制成的取样槽,取样槽的上部或顶部连接悬吊结构,取样槽的侧壁设置进液孔,取样槽的内腔在进液孔以下的部分为盛钢腔。真空感应熔炼炉钢液取样方法,通过上述钢液取样器获取钢块试样,首先将炉料放入坩埚,放置好钢模及浇道装置;其次将悬吊结构固定于真空感应熔炼炉的取样导轨;再将钢液取样器抽真空,控制取样槽下行,使进液孔浸入钢液液面,钢液流入盛钢腔,再控制取样槽上行;最后,钢液取样器破真空,冷却后取出盛钢腔内的钢块试样。本发明用于钢液取样。
本发明属于冶金熔炼设备领域,具体公开了一种能够快速对焊接的辅助电极进行冷却的VAR熔炼炉内焊接辅助电极的方法。该VAR熔炼炉内焊接辅助电极的方法,通过在辅助电极焊接前将VAR熔炼炉内的冷态真空度控制在1.0Pa以下,并将VAR熔炼炉的冷态漏气率控制在5Pa·L/s以下,再在辅助电极焊接后通入氩气进行冷却,最后将VAR熔炼炉内压力控制在4500~6000Pa,并冷却30~60min,能够快速完成对焊接的辅助电极的冷却,将冷却速度由原来的15℃/min提高到25℃/min以上,可减少VAR熔炼准备等待时间30min以上,并可使电耗至少降低100度/炉,使生产效率提高5%以上。
本实用新型公开了一种用于一次焙烧大规格等静压石墨制品的炉箱,涉及等静压石墨制品生产技术领域,本实用新型包括炉箱本体,炉箱本体整体呈方形,炉箱本体内壁设置有一层用于放置生胚制品的导热箱,导热箱上端开口,导热箱内填充有覆盖生胚制品的保温料,本实用新型具有结构简单、降低了生产成本、提高了合格率的优点。
本发明涉及冶金领域,特别涉及一种镍合金液的熔炼除气方法。该镍合金液的熔炼除气方法,包括以下制备步骤:步骤1.在熔炼炉底部先加入碎玻璃再加入纯镍板,给熔炼炉通电,所述纯镍板熔化后包裹所述碎玻璃,并使其熔融为液态玻璃;步骤2.在熔炼炉内加入镍合金钢材,所述镍合金钢材不断熔融至完全后,在熔炼炉顶部撒上沙子,熔融态的玻璃重新粘结成块,将成块的玻璃拔除;步骤3.在熔炼炉顶部加干燥的多孔竹炭,并加热;步骤4.等待熔炼炉中无气泡冒出时,进行浇注。本发明提供了一种可以不用真空设备也能将镍合金液中的气体去除的熔炼除气方法,不仅工艺成本低廉,而且除气效果好,制成的材料中的孔隙率低。
本发明公开了一种控制VAR熔炼炉铸锭装炉间隙的装置及方法,涉及冶金领域,解决按照现有方式控制VAR熔炼炉铸锭装炉间隙劳动强度大以及时间长的问题。本发明采用的技术方案是:控制VAR熔炼炉铸锭装炉间隙的装置,包括绳索、夹板、垫块和绳索收容器,绳索上穿设夹板,各个夹板的底板和侧板之间形成卡槽,卡槽内放置垫块;绳索收容器包括绕线轮,绳索的一端缠绕连接于绕线轮,绳索的另一端可与绳索收容器连接形成环形并紧固。本发明控制VAR熔炼炉铸锭装炉间隙的方法将调整铸锭与铜质结晶器间隙工序提前到铸锭放置于基座后,安装速度快,提高了装炉效率,降低了工人劳动强度,而且可以保证铸锭四周与铜质结晶器的间隙的均匀性。
本发明公开了一种钒铬还原渣二步法还原熔炼制备钒铬铁合金的方法,属于冶金领域。一种钒铬还原渣二步法还原熔炼制备钒铬铁合金的方法,该方法包括以下步骤:A、将钒铬铁精矿金属化球团、含碳还原剂混合均匀,进行还原熔炼,生成微合金化铁水和钒铬还原渣,将微合金化铁水放出,钒铬还原渣留在熔炼炉中;B、微合金化铁水放完后,加入含碳还原剂和石灰的混合料,再进行还原熔炼,生成钒铬铁水和含钛炉渣,放出钒铬铁水并冷却后得到钒铬铁合金。本发明方法通过二步法还原熔炼,控制两步还原熔炼工艺条件,得到钒铬总含量较高的钒铬铁合金。
本发明属于冶金设备技术领域,具体的说是一种铜合金熔炼炉,包括机体、燃烧台、点火器、熔炼桶、转动轴、送料板、弹料板、碗形弹料块、球壳块、复位弹簧、钢球、收紧绳、电机、摆动模块;所述燃烧台位于机体内部且燃烧台底部通过支撑弹簧与机体底部内壁连接,所述燃烧台内壁两侧设有点火器,所述燃烧台底部右侧与摆动模块连接;所述摆动模块用于将燃烧台来回晃动,使得燃烧台内的燃料充分混合,以此来促进燃料充分燃烧;所述燃烧台上方设有熔炼桶;所述熔炼桶通过转动轴转动连接在机体上;本发明结构简单,适用性强,可以使燃料快速、充分燃烧,能源利用率高,熔炼桶可以来回摆动,熔炼效率高。
中冶有色为您提供最新的四川有色金属火法冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
