本发明公开了一种氯化物浸出过程中硫酸盐的去除方法,包括以下步骤:(1)一定温度下,往盐酸浸出液中加入有机诱导沉淀剂,析出溶液内溶解的硫酸盐,所述有机诱导沉淀剂/所述浸出液体积比为0.1~10;(2)过滤析出的所述硫酸盐后,进行低温蒸馏回收所述有机诱导沉淀剂;(3)回收的所述有机诱导沉淀剂后的溶液返回浸出工艺。本发明采用上述结构的一种氯化物浸出过程中硫酸盐的去除方法,通过添加有机诱导沉淀剂,能有效去除氯盐系统中的硫酸盐杂质,并有效避免硫酸钙等物质在管道中的结垢问题。
本发明公开了一种快速测试含镍废渣中各元素的分析方法,包括以下步骤:步骤一、仪器分析参数的设置:1)标准曲线的制作,2)标准样品元素含量的国标法测定,得到实际含量Xi,3)标准样品元素含量的仪器测定,仪器测试含量Wi,4)标准曲线的拟合,得到相关线性方程:Xi=ki Wi+ci,5)对仪器分析参数进行设置:采用X‑荧光合金分析仪的geochem‑extra方法,新建检测模式,在新建检测模式中,因子项参数修改为ki,将偏移量项参数修改为10000ci;步骤二、样品的制备:将待测样品烘干、研磨,放置待测;步骤三、样品的测试:选择仪器中所述的新建检测模式对待测样品进行检测。本发明的优点在于:操作简单,分析准确性高,检测全过程时间短。
本发明涉及一种电池黑粉料分离镍钴锂锰制备电池级硫酸锰的方法,包括如下步骤:1)将电池黑粉料浆化后加入浓硫酸进行一段搅拌浸出,控制Ph值小于1.5,温度85‑95℃,添加还原剂;2)将一段浸出液进行压滤,滤液通过调节Ph值除铁铝后,进行萃取处理分离锰、钴、镍和锂;滤渣作为二段浸出的原料;3)将一段压滤产出的滤渣进行二段还原浸出,添加还原剂,控制Ph值小于1.5,温度85‑95℃;4)将浸出液进行压滤,滤渣经洗涤后得到石墨渣;5)在二段压滤的滤液中加入硫化钡,控制温度55‑70℃,pH值3.5‑4.5,反应时间1‑3小时;6)将上述除镍、钴后的溶液进行压滤,滤液为硫酸锰溶液;7)在上述硫酸锰溶液中加入福美钠、氟化钠,经压滤得到的溶液为电池级硫酸锰溶液。
本发明公开了一种高含铜、铅贵液的置换工艺,旨在解决目前置换过程中由于贵液内铜铅含量持续偏高,导致金置换率下降,且容易导致管路堵塞,并造成整个氰化系统瘫痪,影响金矿的正常处理的问题。本发明通过对铅进行沉淀处理,并对贵液中的铜进行酸化处理,减少了贵液内重金属的含量,使贵液达到高氰高碱的置换环境,有效的提高了贵液内金的置换率,且能够减少管道堵塞情况的发生,在置换完成后,能够通过调浆中和来调节贵液的酸碱性,使其在回复到正常的浸出步骤时,能够减少对环境造成的污染。
本发明提供了多元素在线滴定方法和装置,多元素在线滴定装置包括取样单元、滴定杯、搅拌单元和加热单元;光源仅有一个,且发出与多种待测元素分别对应的波长,探测器用于接收所述光源发出的穿过所述滴定杯的检测光;第一管道的一端连通取样池,另一端连通所述滴定杯;第二泵的一端连通所述滴定杯,另一端连通多通道选向阀的公共端,所述多通道选向阀连通多个容器。本发明具有成本低等优点。
本发明公开一种硫化物除杂渣的处理方法。将物料晾干至水分含量低于1%,然后经过破碎过筛,将过筛后的物料在氢气气氛中还原,同时将还原后的气体通过引风机引出后采用氢氧化钠吸收,将金属粉末经过氨和碳酸根的浸出,将钴镍铜与其他金属分离,再通过金属活泼性的不同实现了锌锰和镉铅的分离,再通过萃取和氧化,实现同、钴和镍的分离,通过氧化实现锌锰的分离,采用硫酸浸出实现铅镉的分离。本发明流程短,工艺简单,且能够实现全组分的分离和回收,回收率高,且最终得到的产品纯度高,产品附加值大,实现了硫离子的回收和循环利用,对环境的影响小。
本发明公开了一种镍盐制备电池级硫酸镍的绿色方法。本发明将镍盐与铵盐混合并加入氨水进行氨浸反应,经固液分离得到一段氨浸液和一段氨浸渣,所述的一段氨浸液进行蒸氨,蒸氨后液调节pH后采用加压氢还原方法制备镍粉;一段氨浸渣经多段氨浸反应及固液分离得到的滤液返回至一段氨浸浆化,滤渣经三级CCD洗涤后采用碳化工艺,控制CO2分压、反应时间和反应温度,得到碳化液和碳化渣,碳化液经热解和煅烧后得到氧化镁产品;碳化渣采用火法还原熔炼,经破碎筛分后得到上层富锰渣和下层镍钴锰渣。本发明的方法易于控制、绿色节能,体系内氨水、铵盐可循环使用,实现了“无废水、无废渣、去萃取”制备电池级硫酸镍的新工艺,大幅降低了生产成本。
本发明提供了一种从电子废弃物中回收金属的方法。该方法将该电子废弃物的酸浸取液流经导电高分子多孔薄膜,使其中的金属离子被多孔分离膜中的导电高分子成分吸附并还原,然后进行高温熔炼,得到金属单质。与现有技术相比,该方法将导电高分子材料设计为多孔、薄膜状,不仅有效增大了导电高分子材料的比表面积,从而提高了回收率;而且,利用该多孔结构能够将导电高分子材料吸附酸浸取液中金属离子的过程由“静态吸附”改进为“动态吸附”,从而省去了将电子废弃物酸浸取液与该导电高分子材料相混合以及相分离的工艺过程,并且大大简化了处理设备,因此十分适用于大规模处理应用,具有良好的应用前景。

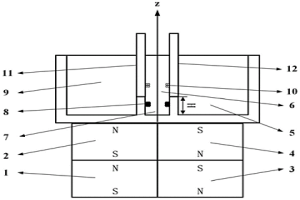

本发明公开了一种通过磁悬浮技术分离电子废弃物的装置,包括磁铁组以及设于磁铁组上方的容器,该容器内设有两个槽板;所述两个槽板之间围成内室,所述两个槽板与容器侧壁之间围成外室,且槽板高度低于所述容器侧壁高度。本发明同时提供了一种通过磁悬浮技术分离电子废弃物的方法。本发明提出利用磁阿基米德悬浮法分离电子废弃物,该方法具有环境友好、无强酸强碱、无需电力、成本低等显著优势,具备工业化应用潜力,在电子废弃物分离回收领域应用前景广阔。
本发明公开了一种镍阳极泥的湿法脱硫工艺,包括以下步骤:步骤一、将含单质硫的镍阳极泥加水进行湿式球磨,球磨同时加入亚硫酸钠固体;步骤二、向反应釜中加入亚硫酸钠固体和水,边搅拌边加热到105℃至110℃;步骤三、将湿式球磨后的镍阳极泥转移至反应釜中,搅拌反应30min至60min;步骤四、冷却到75℃至80℃后过滤,得到无色透明的脱硫滤液和脱硫渣,脱硫滤液用于生产硫代硫酸钠,脱硫渣进入镍的熔炼系统。本发明的优点在于:操作简单,设备要求低,脱硫效率高。

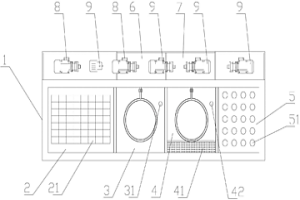

本发明涉及锌层均匀性试验污水处理设备,包括收集槽本体,所述收集槽本体包括集水池、反应澄清池、pH调节池、过滤池、储酸槽、储碱槽;本发明的优点:将锌层均匀性试验中产生的废液依次通过集水池、反应澄清池、pH调节池、过滤池的pH值的处理,对含铜废水和含锌废水的处理作用,消除了水体的污染,保护了水体的环境,该设备运行可靠稳定,科学合理,成本低,结构紧凑,布局合理,占地面积小,操作管理方便,全自动运行。

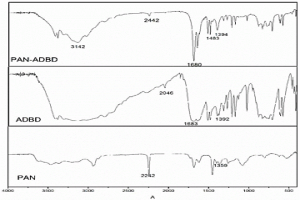

本发明提供了一种新型螯合纤维及其制备方法和在电子废弃物中对贵金属Au3+分离富集的应用,所述新型螯合纤维以聚丙烯腈纤维为母体,5‑氨基苯并咪唑酮为配体螯合而成。本发明的新型螯合纤维,其性能稳定、吸附容量大、选择性专一,对电子废弃物中的贵金属Au3+有很好的选择性吸附,对贵金属回收有重要意义。
本发明公开了一种废锂电池焚烧处理设备,包括所述机体内设有燃烧腔,所述燃烧腔前侧设有传动腔一,述燃烧腔下侧设有粉碎腔,所述燃烧腔下侧壁开设有与所述粉碎腔互通的导料槽,所述粉碎腔下侧设有收集腔,所述粉碎腔下侧壁开设有与所述收集腔互通的研磨槽,所述机体上侧壁固设有净化器,所述净化器右侧壁固设有与所述燃烧腔互通的排气管一;本发明操作简便,制造成本低,可以通过两侧所述支撑板支撑垃圾燃烧,并通过所述刮板将灰烬刮下,可以通过所述粉碎轮一与所述粉碎轮二转动对灰烬进行粉碎,同时,通过所述研磨轮与所述研磨槽内壁滑动配合将灰烬研磨成粉末。
本发明公开了一种粗制钴/镍盐原料高效分离钴/镍镁锰的方法。本发明以粗制钴/镍盐为原料,浆化后加入催化剂,采用高温高压氢还原工艺,即通过对pH、催化剂、氢分压、温度、反应时间等关键点控制,反应完成后通过重选磁选实现钴/镍镁锰初步分离,所得粗钴/镍粉酸浸制备钴/镍浸出液,用P204萃取除杂后,经树脂除镁得到脱镁钴/镍液,或经进一步萃取除杂及树脂除镁深度除杂后得到高纯钴/镍产品液。本发明的方法脱镁率可达99%以上,脱锰率可达99%以上,具有工艺简单,成本低,流程短,脱镁、锰率高等特点。
本发明公开了一种钴湿法冶炼废渣低温焙烧处理方法。本发明首先将钴湿法冶炼废渣进行破碎,加入添加剂混料,进行低温焙烧,焙烧后产物经水浸后压滤得到浸出渣,浸出液先加入还原剂将溶液中Fe3+还原为Fe2+得还原后液,然后控制合适的温度、pH及反应时间向溶液中加入催化剂和沉淀剂净化回收有价金属钴镍铜,净化后滤液冷却结晶得到七水硫酸亚铁副产品。相比较于未处理的钴湿法冶炼废渣,本发明使得废渣渣减量率达到65%以上、硫减量率达到93%以上,且渣中的硫含量由7~12%降到2%左右。通过本发明实现了低成本钴湿法冶炼废渣的渣减量和硫减量,同时回收有价金属,实现了钴冶炼废渣的综合处置。

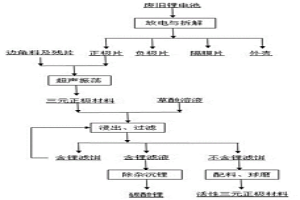

一种从废旧三元锂电池中回收锂的方法,涉及到锂离子电池回收技术领域。先将锂电池放入饱和盐水中放电完全,物理拆解分离得到涂覆有正极材料的集流体,再进行超声振荡分离得到含锂的正极材料,经氧化焙烧除碳等杂质后在微波辐射加热搅拌下用草酸溶解分离其中的锂,正极材料中的锂转化为可溶于水的草酸锂,而其他杂质如镍钴锰等的化合物都难溶于水,碳酸盐沉淀锂得到纯的锂盐;溶出锂的滤饼配入配方比例的镍、钴、锰和锂的盐后经球磨焙烧制成活性三元正极材料。本发明提供了一种工艺简单、反应时间短、环境友好、成本低、回收率较高的回收提纯方法。
本发明公开了一种从含砷酸性溶液中选择性脱砷的方法。本发明包括如下步骤:含三价铁离子和三价砷离子的酸性溶液加入清洁氧化剂进行氧化还原,控制溶液的电位为350‑450mV,得到氧化后的溶液;接着调整溶液pH值为1.5‑2.8;然后升温至60‑80℃进行搅拌沉淀,过滤分离得到沉淀物和沉砷后液;所述的酸性溶液,三价砷离子的浓度为0.30‑1.0g/L,三价铁离子的浓度为4.0‑6.0g/L,酸性溶液的pH为0.8‑1.3。本发明在低pH值条件下实现砷酸铁的形核长大,从而实现砷与反应溶液体系的分离;本发明实现了含砷溶液中砷的脱除及其资源化,整个工艺过程中无有毒有害物质产生,不会对环境造成二次污染。
本发明公开了一种从报废锂电池中回收锂的装置和方法,包括有分离膜,该分离膜上设置有多道相互取向一致的微米通道,该微米通道的直接为10‑100um,所述的分离膜的一侧设置有与微米通道的入口端相通的原液区,该分离膜的另一侧设置有与微米通道的出口端相连的分离区,所述的微米通道的内壁上设置有一段阴离子交换膜,该阴离子交换膜的外表面与微米通道的内腔相连通,所述的分离膜的相对于原液区的一侧设置有第一电极,分离膜的相对于分离区的一侧设置有第二电极,该第一电极和第二电极用于产生覆盖于微米通道场强方向从分离区向原液区的场强,所述的阴离子交换膜上设置有第三电极。本发明的优点是只需要百微米级孔径要求,减少操作压力和制造难度,从而降低了分离成本并有助于产业推广。
本发明提供一种废旧电池正极材料回收稀溶液中提取锂的方法,包括以下步骤:将含锂的正极材料回收稀溶液中的锂离子沉淀得到锂盐沉淀,将所述锂盐沉淀制备成锂盐浆料后,与强酸型阳离子交换树脂进行离子交换,然后将离子交换后的树脂中的锂离子置换至含锂溶液中,最后将所述含锂溶液中的锂离子沉淀,得到锂盐。在本发明的方法中,磷酸锂浆料与树脂进行交换后得到的磷酸溶液可作为原料继续使用,离子交换完的树脂用强酸再生后得到可循环使用的再生树脂和富锂溶液,进一步得到使用范围更广的碳酸锂产品;制备锂盐的溶液可继续回到体系中继续提锂。至此,整个工艺形成一个无污染,能耗低,成本低,锂回收率高的闭环锂稀溶液处理体系。
本发明公开了一种高浓度钴铁浸出液的掺钴高压钴铁分离方法。本发明采用的技术方案为:含钴铜铁原料经硫酸浸出,制得高浓度钴铁浸出液;高浓度钴铁浸出液稀释到设定浓度后,加入含钴化合物,充分搅拌均匀,得到钴铁分离前液;钴铁分离前液打入密闭高压设备,以纯氧制造高氧分压环境,在搅拌、气扰和液体流动的综合作用下充分反应;钴铁分离后液采用浓密+压滤+离心进行液固分离,所得固体即为氧化铁粉,所得液体经SO2还原后返回前端,作为高浓度钴铁浸出液的稀释液,或进入萃取系统作为萃钴原液。本发明可实现钴铁浸出液的元素快速分离,所得氧化铁粉杂质含量低,可作为铁精矿粉外售,在减轻环保压力的同时,能够实现资源的充分综合利用。
本发明公开了一种镍钴湿法冶炼废渣资源化的处理工艺。本发明包括以下步骤:镍钴湿法冶炼废渣加入具有还原性和可燃性的添加剂进行混合,该添加剂在回转窑窑内的高温反应带形成还原气氛,使镍钴湿法冶炼废渣中的铁氧化物发生还原反应;其镍钴湿法冶炼废渣中的钴镍发生复盐分解和还原反应形成钴镍单质和钴镍氧化物,并经过水淬降温和磁选得到铁精矿;硫酸盐发生分解反应和还原反应,析出硫氧化物随烟气进入脱硫系统中。本发明解决了镍钴湿法冶炼废渣的处置问题,并回收有价值富集钴镍的铁精矿,实现了铁渣资源化及有效益环境保护;利用原系统产生的镍盐或钴盐作为脱硫剂,降低了脱硫成本,同时减少镍盐或钴盐浸出过程辅料的消耗。

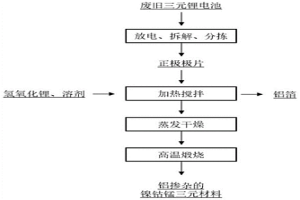

本发明公开了一种锂离子电池正极材料的回收修复方法,包括:放电、拆解、分拣:将锂离子电池完全放电后,拆解分拣出正极极片,将正极片清洗干燥;加热搅拌:将正极极片与氢氧化锂和溶剂混合加热搅拌;蒸发干燥:加热搅拌处理后的样品中将铝箔分离后得到含活性物质的悬浊液,搅拌蒸发干燥,得混合物;高温煅烧:将干燥所得混合物高温下煅烧,得到修复的铝掺杂的正极材料。该方法通过锂元素补充直接修复正极材料,并在工艺过程中有效利用铝箔掺杂提高正极材料性能,不仅有效避免了前期额外除铝的步骤,缩短工艺流程,减少正极材料损失,且避免了传统火法回收回收率低、能耗高和污染重,以及湿法回收工艺流程繁琐复杂的缺点,有效降低回收成本。
本发明公开了一种利用聚乙二醇‑柠檬酸混合溶剂选择性浸出钴酸锂电池中金属成分的方法,包括以下几个步骤:1)将聚乙二醇和柠檬酸在加热条件下混合搅拌形成均一的混合溶剂;2)获取钴酸锂电池废料;3)电池废料加入到步骤1)制得的混合溶剂中,充分搅拌加热进行浸出;4)加水稀释,过滤出3)步骤后溶液中的不溶杂质,得到浸出液,对废旧电池中的金属成分进行回收。本发明采用聚乙二醇‑柠檬酸溶剂浸出钴酸锂电池中金属成分,具有选择性浸出钴、锂的特点,无需在预处理阶段剥离集流体铝箔和铜箔,浸出率高,选择性好,经济性好,对环境友好,具有较高的工业化推广价值。
本发明涉及稀土元素的回收技术领域,公开了一种稀土元素的提取方法、低共熔溶剂及其制备方法,将含有稀土元素的固体原料与低共熔溶剂按照固液比为1:5~1:100,在20~100℃下搅拌混合1~60h,经分离得到含有稀土元素的液相,再对液相后处理获得稀土元素。本发明的低共熔溶剂包括如式(1)所示的氢键受体和羟基羧酸、多元醇或多元酸的氢键供体,该低共熔溶剂可以从含有稀土元素的原料中高选择性溶解稀土元素,且几乎不溶解稀土二次资源中的过渡金属元素,在溶解的同时实现分离,稀土元素提取效果好;其制备方法为将氢键供体和氢键受体按照1:1~10混合,在50~100℃下混合至均一相即可,制备方法绿色,高效。
本发明涉及电子垃圾处理烟气中的金属提炼技术,具体公开了基于物理化学法提取电子垃圾处理烟气中金属的方法,该方法可以在电子废物处理过程中的烟尘中提取贵重金属,烟道粉尘可以含有很多种重金属,如金、银、铜和铁。本发明将烟尘粒径分为大于600μm和小于600μm的两种尺度,然后进行600μm以下的烟尘首先通过磁选法分离烟尘中的铁元素,在化学浸出处理过程中,利用非磁性分离方法即硝酸溶液对进行铜和其他贵金属成分的浸出提取,通过化学处理过程是在各种酸溶液中回收铜和各种贵金属。
一种无污染处理含铜铅银物料的方法,本发明将含铜铅银物料经过破碎或喷雾碎化后,在硝酸溶液中加入双氧水氧化浸出,浸出渣水洗后回收其它贵金属,浸出液依次加入氯化钠、硫酸钠和碳酸钠分别回收银、铅和铜三种有价金属,溶液用硝酸调整pH,然后蒸发结晶产出硝酸钠产品,各工序中产出的含氮氧化物的水蒸汽,用含有双氧水的水溶液吸收后返回氧化浸出过程,实现整个生产过程无污染和零排放。本发明硝酸消耗大幅度降低,铜、铅和银的浸出率都达到98%以上。
本发明公开了一种诱导式抑制电积酸雾装置及工艺,该装置包括极板和酸雾框板组;极板左右侧面分别设有左隔离网和右隔离网,且左隔离网和右隔离网分别与极板左右侧面之间留有间隙;极板顶部左右两侧分别设有左隔离带和右隔离带,且左隔离带和右隔离带分别位于左隔离网和右隔离网的上方位置;酸雾框板组包括外框、内框和隔膜布,隔膜布通过内框嵌设在外框内,而极板连同左隔离网、右隔离网、左隔离带和右隔离带一并插设在内框中,且左隔离带和右隔离带均与隔膜布相连。本发明提供的诱导式抑制电积酸雾装置及工艺能够从根源上避免电积过程中酸雾形成,从而消除酸雾污染,还能实现清洁化生产。
本发明涉及新能源材料与技术领域,尤其涉及一种从氯硅烷加工副产物中提取细硅粉的方法及应用,在氯硅烷加工副产物中加入低沸点溶剂和/或低沸点低官能度氯硅烷进行洗涤,过滤,即得细硅粉产品。该方法得到的细硅粉在含硅锂离子电池电极材料和含硅超级电容器电极材料中的应用。本发明的提取方法所得细硅粉产物的金属组分含量低,可避免电极材料的短路现象,适用于锂离子电池负极材料的制备,本发明从氯硅烷加工副产物中提取细硅粉的方法,开拓了有机硅及多晶行业副产细硅粉的新用途,解决了有机硅、多晶硅行业里最大的危险固废的无害化处理问题。
本发明公开了一种离子液体——1‑甲基‑3‑(4‑二乙酰氧基碘苯甲基)咪唑氯盐及其制备和应用。所述1‑甲基‑3‑(4‑二乙酰氧基碘苯甲基)咪唑氯盐的结构如下所示:
本发明公开了镍钴萃余液的除铁设备及除铁方法,所述除铁设备包括氧化槽、一段除铁槽、一段压滤机、二段除铁槽、二段压滤机、除铁后液槽和稀释槽,氧化槽顶部一侧开设有萃余液入口,氧化槽顶部另一侧开设有镍盐或者钴盐的添加口,氧化槽下部的出液口通过管道与一段除铁槽进液口连通,一段除铁槽下部的出液口通过管道与一段压滤机的入液口连通,一段压滤机的出液口通过管道与二段除铁槽的入液口连通。利用粗制氢氧化镍自身氧化性质,在除铁工艺中既是氧化剂又是有价矿料,实现了除铁工艺氧化剂消耗零成本,同时由于自身浸出过程中消耗酸,也大大降低了后续中和水解除铁所用中和剂的消耗量,成本效益显著。
中冶有色为您提供最新的浙江有色金属湿法冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
