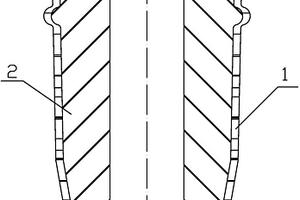

本实用新型涉及石英玻璃纤维技术领域,主要适用于工业领域中的隔热绝缘技术。公开了一种石英玻璃纤维加芯套管,包括外层与内芯,外层为由石英玻璃纤维编织层构成的环状结构,内芯为石英玻璃纤维棉,内芯处于外层的环状结构中。本实用新型质地柔软,拥有耐高温、耐腐蚀、绝缘性能好、阻燃、抗老化的特点。能够广泛应用于航天航空、电子、冶金、石化、电缆、电机、原子能等领域,是优良的隔热绝缘材料。
本实用新型公开了一种新型高温旋塞阀,属于化工冶金设备技术领域,包括阀体、阀杆堵头、压盖及丝母,阀体内部轴向设有台肩通孔,压盖间隙配合于台肩通孔远离阀进口的一端的内部并固设于阀体上,压盖与台肩通孔的台肩之间压紧固设有高温密封件,丝母固设于阀体远离阀进口的端部,台肩通孔、压盖及丝母轴向贯穿形成安装阀杆堵头的空腔结构,阀杆堵头与台肩通孔的台肩及压盖间隙配合,阀杆堵头与丝母螺纹配合,本实用新型的旋塞阀的开关与流量调节方便快捷,能够减少排料前加热阀体时间50%以上,大大地提高了生产效率。
本实用新型提供了一种耐高温的连铸结晶器电动加渣装置,属于冶金设备技术领域。它解决了现有加渣设备耐温性能差、加料不均匀等技术问题。支架上固定设置有位于水口上方的圆形的壳体,壳体内由上至下依次设置有储料腔、进气通道和控制腔,转盘上设置有位于同一径线上的若干进料孔;储料腔的底部壁面上开设有能够与进料孔相通,且一一对应的出料孔;进气通道的底部壁面上开设有能够与进料孔相通,且一一对应的进气孔;控制腔的底部壁面上开设有能够与进料腔相通,且一一对应的喷料孔,进气通道与一开设在壳体中部的风孔相通,支架上设置有一驱动电机,驱动电机通过一长轴与转盘相连。本实用新型具有加料均匀、经久耐用等优点。

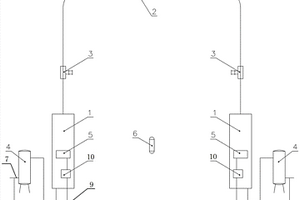

本实用新型涉及一种新型风动送样装置,属于冶金、电力、煤炭、化工、物流等技术领域,不仅适用于快速输送试样,同时作为一种物料输送技术,也广泛适用于其他类似物料输送。一种新型风动送样装置,主要由试样收发站、风送管道、储气罐、电控系统和试样盒组成;所述风送管道的两端均设置有试样收发站,并且风送管道上设有两个放散阀;每个试样收发站都配备有一个储气罐,所述储气罐的进出气口分别与外部压缩空气管路和试样收发站连接;每个试样收发站内部都设有电控系统;其特征在于:每个试样收发站还设有用于给电控系统供电的发电系统。该装置不需要外界的电力供应,简化了风动送样装置的外界条件。

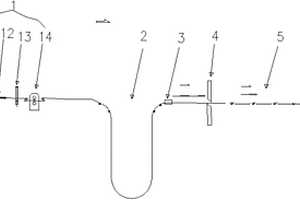

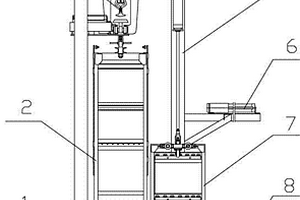

本实用新型是用于空中,地面双层输送系统中的自动换层装卸系统,它包括有自动装料机和自动换层卸料机,所述自动装料机,具有机架,机架上装有垂直传动机构及载物提升框,并装有上下水平推料机构;所述自动换层卸料机,具有机架,在机架上装有左右两套垂直传动机构及载物提升框,并在机架一侧的上部装有上水平推料机构,在机架另一侧下部装有下水平推料机构,其特征是:所述的自动装料机和自动换层卸料机中的载物提升框内均设置有导向机构;本实用新型解决了现有自动换层装卸系统中,运送箱在进入载物提升框时,位置不易居中,影响装卸,换层效率等问题,可广泛应用于机械制造,轻工,家电,冶金,化工,食品等行业中的自动输送。

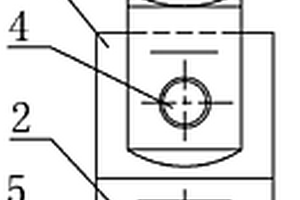

本实用新型公开了冶金加热炉设备领域的一种新型炉门链条连接块,以解决目前采用吊环连接,吊环和链条销轴点接触导致的受力不均、易断裂问题。它由第一结构块和断面为倒U型的第二结构块组成,倒U型的第二结构块二条直边上分别开有相对的与炉门连接杆销轴配合的第二销轴孔,第一结构块固定在第二结构块顶部,第一结构块上开有与链条销轴配合的第一销轴孔,第二销轴孔和第一销轴孔皆为圆柱形,第一结构块底面和第二结构块顶面为平面,第一结构块底面与第二结构块顶面对接成为一个整体。本实用新型与炉门连接杆销轴和链条销轴皆为面接触,克服了原吊环和链条销轴点接触导致的受力不均、易断裂缺陷,完全满足现场工况,杜绝了生产和安全事故。

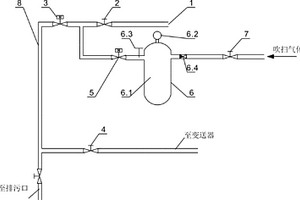

一种取压管道吹扫装置,涉及冶金系统中的取压系统,它包括取压管道,取压管道的一端为取压口、另一端连至变送器,取压管道上沿介质流通方向依次设有一次阀、常开电磁阀和二次阀,其特别之处在于:所述一次阀和常开电磁阀之间通过常闭电磁阀连有储气罐,用于可控的对取压口进行吹扫。与现有技术相比,本实用新型利用储气罐调节气体压力后、经常闭电磁阀引入压缩气体实现了对取压管道的自动吹扫,避免了人工吹扫易引起安全事故的问题;同时,在吹扫时常开电磁阀关闭,保持了取压管道内的压力,起到保护变送器并使其输出稳定的作用。

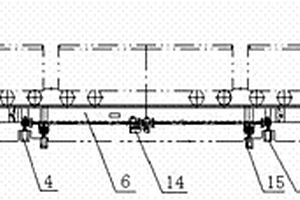

多功能单车翻车机用三车迁车台,包括车体,行走装置(4)和安装在车体上的驱动装置(14),所述的车体包括前段车体(5)、中段车体(6)和后段车体(7),中段车体(6)的两端分别经销轴与前段车体(5)和后段车体(7)的一端相铰接,前段车体(5)与后段车体(7)上各有一套外行走装置(3),中段车体(6)的两端分别设有内行走装置(4),两套内行走装置(4)均与驱动装置(14)相连接,前段车体(5)上安装有胀轮装置(8)和夹轮器(13),本实用新型既能每次转移两节敞车,又能每次转移三节连挂的敞车,使用范围得到了拓展,能广泛用于发电、冶金、化工以及港口等各领域,能够高效的完成对各种散装物料转移任务。
一种铁合金烘烤炉,涉及一种冶金行业中对合金进行烘烤的装置。针对现在铁合金烘烤炉存在温度分布不均匀、保温效果不好、燃气燃烧不充分、耗能大的问题,本实用新型提供一种铁合金烘烤炉,按高度方向设置至少两层烘烤器,每层烘烤器包括至少一个燃烧器。本实用新型在合金烘烤炉的高度方向及圆周方向都均布有多个燃烧器,使合金炉内整体温度分布均匀,保证合金均匀脱水,合金无熔化、结坨现象。同时,本实用新型耐材设置为工作层、隔热层、保温层,炉体保温效果好。本实用新型采用旋转层流内混式燃烧器,燃气燃烧充分、耗能低,烘烤热效率高。本实用新型操作简单,容易掌握,利于推广应用。
本实用新型一种双金属锤头复合铸造水冷成型装置,属铸造成型设备领域,本水冷成型装置,由上部砂型箱、下部水冷结晶箱和中部制品型腔组成,上部砂型箱和下部水冷结晶箱经螺栓紧固连接,其热传导性较差的上部砂型型腔与热传导性较高的下部金属型型腔连接构成为中部制品型腔,通过控制下部水冷结晶箱冷却水流量而控制不同形状尺寸的中部制品型腔内铸件凝固速度,从而实现二种不同材质的铁水得到牢固的冶金结合,确保锤头之两种材质的鲜明的机械性能,即锤头部位的高耐磨性和锤柄部分的高韧性,采用本装置操作简捷、生产效率高,产品质量优,满足了双金属复合铸造锤头工艺需求,实现了以双金属复合铸造工艺生产优质破碎机锤头的重要目标。

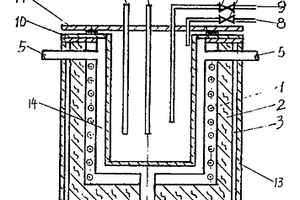

本实用新型公开的超轻炉衬电阻炉,由炉膛1、炉壳13、罐体10和测温装置组成,炉膛外设有耐火纤维层2,炉膛与耐火纤维层位于炉壳内,在耐火纤维层与炉壳之间设有静止空气保温层3,罐体置于炉膛内,罐体上设有罐盖11;罐体与炉膛之间可设有通气道14,通气道的下部设有与外界相通的进气口4,通气道的上部设有与外界相通的出气口5;电阻炉设有中心测温点6和直径平均温度区测温点7;电阻炉还可灵活适用保护气体输入、输出的流动方式;罐体和罐盖采用可拆卸式结构。该电阻炉具有节能、使用方便等特点,尤其适用于金属和陶瓷材料的烧结、脱蜡和还原等粉末冶金领域。

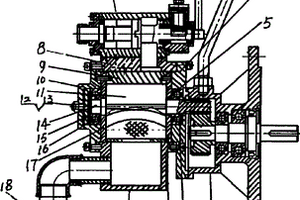

本实用新型涉及机械设备中的动力源,是一种高效率叶片式减速气动马达,它由叶片式气动马达、减速机构、手动控制阀三部份组成,其改进是:所述叶片式气动马达中装在定子两端的前后端盖为带轴孔的平板端盖;而在机壳的前后机盖上设计有轴承位,转轴上的前后轴承是装在机壳的前后机盖中,且在前端盖的轴孔中安装衬套,在后轴承的外端装有压盖,同时在后机盖上设置压紧螺栓及螺母;本实用新型解决了现有叶片式减速气动马达结构不合理、影响整机效率,制造、维修难度大的问题,主要用作船舶、石油、化工、冶金、造纸等行业起重输送设备中的动力源。

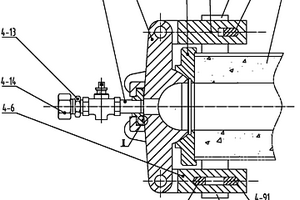

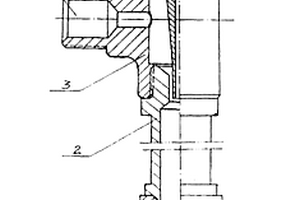

高炉送风支管球面密合窥视孔装置,它包括与送风支管弯头(3)连接的座板,与座板连接在一起的视孔盖(4-3),通过视孔楔(4-4)与视孔盖(4-3)连接的接管(4-2),旋塞阀(4-1)位于接头(4-13)与接管(4-2)之间,端盖(4-14)固定在接头(4-13)上,其特征在于与所述的送风支管弯头连接的座板为凹面座(4-5),凹面座(4-5)与视孔盖(4-3)的接触面为球面贴合。与现有的窥视孔装置相比本实用新型具有密封性好、安全可靠、使用寿命长等优点,特别适用于冶金行业中高炉热空气输送管道上。

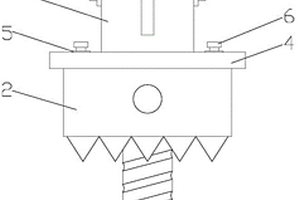

本实用新型公开了一种拆炉机扩孔钻快换装置,属于冶金辅助设备技术领域。一种拆炉机扩孔钻快换装置,包括扩孔钻头,所述扩孔钻头的一侧面固定连接有第一螺纹柱,所述第一螺纹柱的外表面螺纹连接有螺纹槽,所述螺纹槽的外表面固定连接有固定块,所述固定块的底部固定连接有突刺,所述固定块一侧面的中部开设有通孔,所述固定块的上表面设置有连接板;本实用新型,通过扩孔钻头的一侧面固定连接有第一螺纹柱,第一螺纹柱的外表面螺纹连接有螺纹槽,螺纹槽的外表面固定连接有固定块,固定块的底部固定连接有突刺,使扩孔钻头在运行的同时,对钻头钻的底孔周围进行修改,增加底孔的连接,防止钻头钻脱落。
一种带有热管换热器的电捕焦油塔,塔体下部有进气口、排污水口,塔体上部有出气口;塔体下部、进气口上方设有N个热管固定盘,N个热管固定盘所对应的塔体外设有一热水包,各热管固定盘上装由一组围绕热管固定盘呈扩散状向外延伸的热管所组成的热管排,所述热管的外端延伸至塔体外的热水包内,热管固定盘的上方为金属阳极蜂窝板,金属阳极蜂窝板中设有阴极线,阴极线由阴极绝缘室吊挂,阴极绝缘室装于塔体顶部;阴极线和金属阳极蜂窝板上方设有冲洗装置。本实用新型回收余热效率高、除尘效率精,系统阻力低。适合应用于钢厂、冶金、电站、建材、化工等行业的烟气余热回收、精密除尘,特别适用于小于600℃的高温沥青烟消烟除臭场所进行无害化处理。
本实用新型公开了一种纯钛与不锈钢复合的双层真空器皿,该双层真空器皿包括纯钛内胆和不锈钢外胆,所述纯钛内胆与不锈钢外胆之间设置有真空层,所述纯钛内胆的口部外圈设置有钛圈,所述不锈钢外胆的口部内圈设置有不锈钢圈,所述钛圈与不锈钢圈的接触面通过钎焊方式密封固定。所述钛圈的下部设置有环形凹槽,所述不锈钢圈的上部设置有环形凸起,所述环形凸起可嵌入环形凹槽内与其贴合。所述钛圈的环形凹槽外圈设置有外螺纹,所述不锈钢圈的环形凸起内圈设置有与外螺纹相配合的内螺纹。本实用新型采用钎焊方式可以使得不锈钢、纯钛形成冶金界面,避免产生假性结合与焊道间隙问题,可有效提升纯钛与不锈钢的结合强度,而且可降低设备成本。

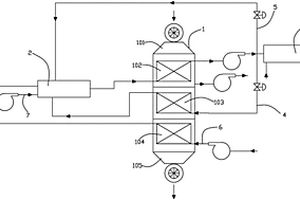

本实用新型涉及一种活性焦再生系统,包括再生塔和加热炉,再生塔内自上而下依次布置有再生换热器、预冷换热器和冷却换热器,预冷换热器的换热介质出口与加热炉的烟气入口连通,冷却换热器的换热介质入口连接有煤气导入管且换热介质出口与加热炉的燃气入口连通,加热炉的烟气出口与再生换热器的换热介质入口连通,再生换热器的换热介质出口与预冷换热器的换热介质入口连通。通过预冷换热器和冷却换热器依次对解析后的活性焦进行冷却,可保证活性焦的冷却质量,降低活性焦的破损率,同时最大化地利用活性焦的余热,可以提高加热炉用煤气的显热,保证煤气的稳定燃烧,因而可适用于低热值煤气的利用,充分利用冶金行业余热余能资源。

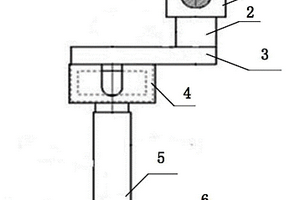

本实用新型公开了双滑轨立柱检验反重力装载机械手,包括X滑轨、滑车底板和专用夹具,所述X滑轨的下方安装有反压滑车,且反压滑车的下端安装有轴销,所述滑车底板安装于轴销的下方,且滑车底板的中间位置安装有大回转轴总成,所述铝合金滑轨立柱内侧的中间位置安装有双动滑轮,且双动滑轮的左右两端均连接有钢丝绳,所述立柱滑车的中间位置安装有销钉,且销钉的左侧安装有小回转轴总成,所述专用夹具安装于小回转轴总成的左侧。本新型双滑轨立柱检验反重力装载机械手适用于精密机械、生物化工、陶瓷冶金、军工和核工业等大型批量生产产品的行业,搬运过程中操作人员不用直接接触工件,具有绿色、环保的特点。

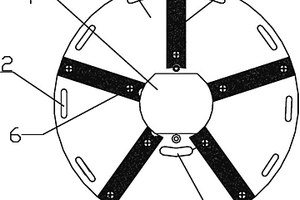

本实用新型提供一种用于香烟封箱机的免清洗胶带底盘。所述免清洗胶带盘包括盘体,在盘体的中央位置处开设有胶带定位孔,在靠近胶带定位孔的位置开设有光电检测孔,在盘体靠近边缘的位置开设有多个脉冲发生孔,其特征在于:在盘体的上表面设有多个由浸油后的粉末冶金多孔材料板制成的条形防粘板,多个防粘板以圆盘中心为中心点成放射状均匀分布在盘体的上表面,多根防粘板靠近圆盘中心的一端通过第一紧固螺栓固定在靠近胶带定位孔外边缘的位置处,另一端分别通过第二紧固螺栓固定在靠近盘体外边缘的位置处。本实用新型有效地杜绝了溢胶所造成的胶带断裂、跑偏和粘接不牢等现象,大幅提高了烟箱的封箱质量和设备效率,现已全面推广使用。
本实用新型提供了一种烧结矿环冷机,属于冶金设备技术领域。它解决了现有环冷机散热效率较低等技术问题。一种烧结矿环冷机,本环冷机包括支架、圆形的护罩、输料带和驱动电机,护罩罩设在输送带上,形成一走料通道,输送带置于走料通道内,且输送带通过均匀设置在支架上的传送辊驱动,其中一个传送辊与驱动电机相连,输送带上均匀设置有若干凸起,每个凸起均对应有一个将输送带的下表面连平的连接板,连接板与凸起之间围成一个横截面呈三角形的散热腔,散热腔的两端与外界相通,连接板上开设有若干散热孔,支架上设置有若干能够对散热腔吹风的气枪,气枪位于输送带的内侧,且气枪的出气口朝外。本实用新型具有散热效率高等优点。
本实用新型公开的一种鼠笼式破碎机复合击棍装置,由圆钢(1)、扁钢(2)、复合耐磨金属(3)所组成,圆钢(1)位于该装置的两侧,扁钢(2)位于该装置的中央,圆钢(1)和扁钢(2)通过焊接的方式相连接,复合耐磨金属(3)均匀浇铸在圆钢(1)、扁钢(2)的表面。它是具有设计科学合理、使用寿命长、结构简单、高强度、高硬度、耐磨性强等特点的一种鼠笼式破碎机复合击棍装置,广泛适用于化工、建材、矿山、电力、冶金、粮食等行业的物料粉碎和混合作业,是替代当前常规破碎机击棍的理想产品。

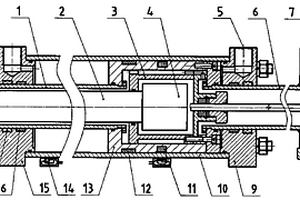

本实用新型涉及一种用于石油化工、冶金、水泥烧制等领域的自动进退一体化高温摄像机,包括有摄像机及摄像机护罩,摄像机的前端安设有耐高温镜头和耐高温镜头外镜管,其特征在于设置有一气缸,气缸内安设有中空的活塞,所述的摄像机及摄像机护罩安设于中空活塞的内腔,所述的耐高温镜头外镜管和耐高温镜头沿活塞中心轴线向活塞一端伸出缸体,作为活塞一端的活塞杆,活塞的另一端连接一中空活塞杆,中空活塞杆的一端伸出缸体与冷却气源相接,并接进导入电缆。本实用新型将耐高温镜头和摄像机及冷却气体管作为气缸的活塞和活塞杆部分,使摄像装置和进退装置紧密集成为一体,因此结构简单紧凑,设置合理,不仅使用方便,而且使用性能安全可靠。

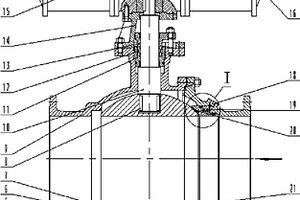

本实用新型公开了一种具有刮灰功能的气动耐磨卸灰球阀,涉及冶金等行业中使用的卸灰用阀的领域,用于克服现有技术密封面容易被冲刷和磨损,使用寿命短的问题。它包括阀门总成和气动装置,所述阀门总成包括围合成阀腔的左阀体和右阀体、位于阀腔内的球体、以及通过弹簧与所述右阀体内壁连接的阀座,所述球体通过上阀轴和下阀轴与所述左阀体相连,所述上阀轴与气动装置的输出轴连接,其特别之处在于,阀座的内壁为锯齿状结构,在阀座上镶有耐磨密封环组成密封结构,可使灰料快速顺利落下而不会粘结堵塞在球体和阀座之间,大大提高耐磨、密封性能,延长使用寿命。

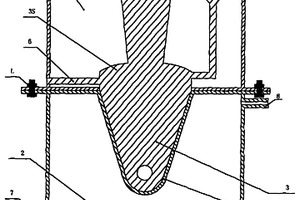

本实用新型公开了钢铁冶金领域的一种铁水罐破渣器,以解决目前铁水罐罐沿积渣不易清除、铁水表面结渣盖影响兑铁水的问题。它由柱状铁块、吊耳和倒钩组成,吊耳固定在柱状铁块顶部中心,多个倒钩分别固定在柱状铁块顶部四周,柱状铁块底部为倒椎体。本实用新型结构简单,使用方便,成本低廉,工作时将本实用新型吊耳挂在吊车上,在重力作用下保持垂直状态,处理罐沿渣时,倒钩置于罐沿渣下方易钩部位,经过多次升降吊车钩渣作业,可轻易将罐沿渣与铁水罐分离,不会损伤铁水罐内部耐材结构;如铁水罐内铁水温度低,渣面结盖,用本实用新型下端锥尖压在目标位置,因接触面小,压强大,可刺破铁水表面渣盖,便于铁水兑入转炉。
