本实用新型涉及一种钢卷包装用塑料护边板,属塑料加工领域。采用聚乙烯或聚乙烯再生料,用模具压制成具有圆筒与圆盘同一体的护边板,能有效地保护钢卷的心部和端面。本实用新型护边板规格系列化,适用于冶金行业各种优质钢卷的包装。

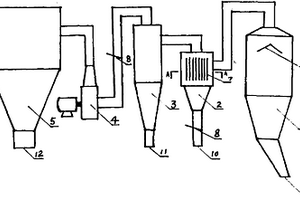

本实用新型公开了一种硅灰石针状粉自动分拣装置,它能将合格的硅灰石针状粉从含有粉尘杂质的硅灰石针状粉料中自动迅速地分拣出来。硅灰石针状粉是取代有公害的石棉的理想用品,它被建材、冶金、化工、塑料、橡胶、耐火及摩擦材料等工业部门广泛应用。本装置设有吸料桶、第一分拣室、第二分拣室、鼓风机和出渣桶等部件,其特征是:设置有管道将上述部件连接成闭合通道,吸料桶下部为进料口,桶内气流通道上设置有顶板;第一分拣室内气流通道上设置有排列成一圈的涡流叶片;设置有第一出料口、第二出料口、出渣口和可调风门。特点是:分拣质量好,效率高,使用方便。

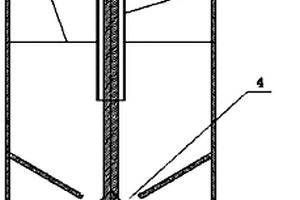

本实用新型涉及灌装装置技术领域,公开了一种钢包灌砂器,包括漏斗、堵漏机构;漏斗的出口小于钢包水口碗的口径,漏斗的外径大于钢包水口碗口径;堵漏机构包括堵漏挡块、操作柄、吊耳;操作柄外径小于漏斗出口内径,操作柄位于漏斗中,操作柄下端超出漏斗出口,与堵漏挡块固定连接,堵漏挡块外径大于漏斗出口,操作柄上端与吊耳固定连接。本实用新型为冶金行业钢包水口引流砂进行灌砂提供了一种精确灌装装置,是连铸浇钢设备提高钢包自开率的重要工具。整体结构简单、易于制作、使用效果好,适于推广应用。
一种高密封性的支承辊,主要运用于冶金行业精密拉矫机上。轴两端固定在支撑座上,轴中部装有滚针轴承,带橡胶密封的深沟球轴承装在轴两端,在轴上、两深沟球轴承的端部分别装有轴圈,深沟球轴承与轴圈的对应部位分别装有O型密封圈二,深沟球轴承和O型密封圈二形成第一级密封;轴圈与外套之间设有密封座,骨架密封圈过盈装入密封座与轴圈内,O型密封圈一装在密封座与外套之间,骨架密封圈、O型密封圈一、密封座、与O型密封圈二形成第二级密封;密封座和轴圈结合形成机械迷宫式密封;密封座、轴圈分别用轴用弹性挡圈、孔用弹性挡圈进行轴向定位。本实用新型密封性能好,大大提高了支承辊使用寿命、板带表面质量及生产效率,降低生产成本。

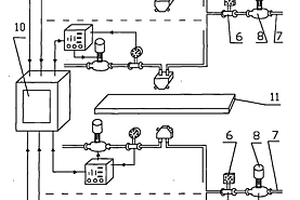

本实用新型涉及冶金技术领域,公开了一种冷轧常化冷却系统,包括喷嘴、冷却水管、水流量调节阀,还包括水流量调节仪、水流量传感器和计算机控制系统,水流量调节阀安装于每排冷却水管上,水流量调节仪与每排冷却水管上的水流量调节阀相连,水流量传感器安装在每排冷却水管上,位于水流量调节阀和喷嘴的之间,与每排水流量调节仪相连接,计算机控制系统与所述水流量调节仪相连。本实用新型针对目前国内冷轧常化线急冷段存在的流量不能动态控制、喷嘴数量多、堵塞频繁等不足,采用对每排管路进行分路动态控制,并采用大流量、大角度气水雾化喷嘴代替水喷嘴,在强化和均匀冷却效果的前提下,减少喷嘴数量和堵塞频率。

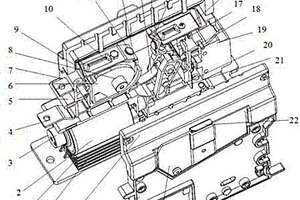

本实用新型涉及一种高压直流接触器,适用于电力、冶金、矿山、石油、交通运输等中等负载系统中,特别适用于电力机车变流器上的电容充电回路中。它包括机体部分、电磁驱动部分、传动部分、磁吹部分、辅助触头和灭弧室。其中机体部分具有底座、主框架、主框架盖板;传动部分具有推杆、复位弹片、转架、动主触头和动弧触头;电磁驱动部分具有圆筒型的轭铁、动铁芯和线圈,圆筒型轭铁与动铁芯之间设有衬套;磁吹部分具有铁芯、导磁铁板、磁吹线圈、静弧触头、上连接铜排和静主触头。本实用新型具有电寿命长、分断速度快、抗震能力强、结构紧凑、体积小、密封性好及安装维护方便等优点。
恒星少齿差减速器涉及一种机械传动减速器,尤其是大速比、重载的减速器。该减速器包括恒星齿轮族输入级、少齿差内啮合齿轮副构成的输出级、机座、前端盖、后端盖、轴承盖,所述的恒星齿轮族输入级包括一个太阳轮和3套恒星曲柄机构,所述的少齿差内啮合齿轮副构成的输出级包括输出轴、输出外齿轮,分别由3组每组各3个呈正三角形布置的偏心轴驱动作平面运动的3片内齿轮板,输出外齿轮与内齿轮板中心的内齿轮构成少齿差内啮合齿轮副。该减速器结构简单、紧凑、体积小、重量轻、降低加工制造成本、经济效益好,传动平稳、效率高、噪音低、传动比大、大幅提高承载能力,可以作成底座式和悬挂式两种安装方式。广泛适用于低速、重载的冶金、矿山、水利、起重运输行业。
一种用于激光拼焊设备的激光焊接头,适用于在冶金、造船、汽车等国民经济支柱产业中将比较小的金属板材焊接成比较大的板材或者将比较短的金属板材或带材焊接成比较长的板材或带材,主要用途是改善焊接质量和延长激光焊接头的寿命。具体措施是在普通反射式聚焦激光焊接头的基础上增加一个透射窗口将激光焊接头密封,并将一定压力的保护气体吹到光学元件表面并由焊接头的喷嘴喷射出来,足够高的保护气体的气流速度使该焊接头能够有效地保证其光学元件的清洁而不受焊接残渣或空气中灰尘的污染,达到改善激光焊接质量和延长焊接头寿命的目的。

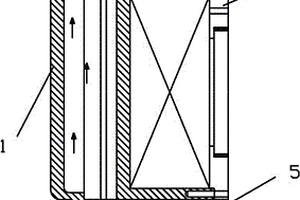

本实用新型提供了一种钒氮合金烧结用的料盒,属于冶金技术领域。料盒包括上端开口的内盒体和与内盒体固定相连的外盒体,外盒体上下均开口,外盒体的上端套设并固定在在内盒体之外,外盒体的下端具有位于内盒体下端面之下的挡圈,挡圈与内盒体底部外壁之间具有间隙,内盒体外壁与外盒体内壁之间具有间隙,内盒体的侧壁上具有若干通气孔。本实用新型具有能够提高烧结效率等优点。

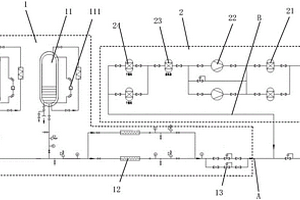

本实用新型涉及一种冷轧退火炉保护气供应系统的废氩回收循环利用装置,其可包括包括通过相应管路依次连接的预处理塔、加压风机、除氧器和干燥塔,所述预处理塔的进气口与冷轧退火炉的废氩排放管连接,用于进行物理吸附,以去除废氩中的乳化液、水分及颗粒,所述加压风机用于对预处理后的氩气进行增压,所述除氧器用于对氩气进行脱氧处理,使氩气中的含氧量小于5ppm,所述干燥塔用于对氩气中的水分进一步脱除,使氩气的露点低于‑60℃。通过废氩回收循环利用装置,显著的降低了氩气消耗,降低带钢生产成本,提高企业竞争力,对钢铁冶金企业冷轧工序节能降耗有着重要的意义。

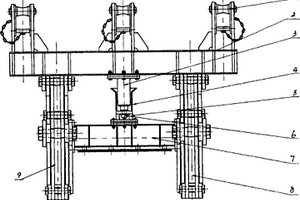

一种钝化机用一体式焊接机架及换辊用联轴器支架,涉及冶金设备领域。钝化机操作侧、传动侧机架为整体结构,操作侧的机架、传动侧的机架通过横梁焊接在一起;换辊用联轴器支架的两个球笼联轴器一端与电机连接,另一端分别与取料辊、涂覆辊连接,可调支架支撑在两个球笼联轴器下端;可调支架的托板与丝杆的上部为间隙配合,手柄固定在丝杆上部,丝杆下部与丝母座螺纹连接,用螺母锁紧。本实用新型可最大程度地简化装配过程,安装调试十分方便,可有效保证整个机架的整体精度;同时,换辊时,单独的球笼联轴器都配有可调支架,能满足不同高度辊子的调整,使操作工在卸装辊子时,利用球笼联轴器的调整高度功能,可省时省力并安全地换辊。

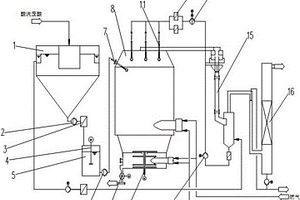

本实用新型提供了一种不锈钢混酸废液污泥无害化处理系统,包括依次连接沉淀单元、污泥储存单元、焙烧炉、预浓缩器和吸收塔,所述污泥储存单元的进料口与沉淀单元底部连接,且污泥储存单元内设置有污泥搅拌机,所述焙烧炉上部设有污泥喷枪,污泥喷枪与污泥储存单元连接,所述焙烧炉底部设有用于将焙烧炉底部固体料刮出的刮耙,所述焙烧炉顶部出气口通过预浓缩器与吸收塔连接。该实用新型不仅减少了酸性污泥产量,降低冶金企业的处置成本,而且可将酸性污泥资源化,提高了F‑、NO3‑的回收率,并大量回收酸性污泥中的镍、铬、钛、钼等高价值金属离子,形成附加值高的固体金属氧化物,具有较高的经济价值。
本实用新型涉及冶金技术领域,特别涉及一种敞开式热态炉膛观测装置,包括:固定支架、箱体、第一隔热玻璃、第二隔热玻璃、反光镜、光学转换元件及图像采集系统。箱体通过固定支架固定在敞开式加热炉上;图像采集系统设置在箱体的出口处;第一隔热玻璃和第二隔热玻璃分别设置在箱体内侧;反光镜设置在箱体内侧,且反光镜设置在第一隔热玻璃和第二隔热玻璃之间;箱体上设置有光学转换元件安装槽,光学转换元件设置在光学转换元件安装槽内。本实用新型提供的敞开式热态炉膛观测装置,结构简单,能够方便的对热态炉膛内的景象进行观测或采集。
本实用新型提供的复合电力负载的动态无功快速补偿系统,其由智能电能检测模块(4)、智能控制器(7)、可调电容器组(5)和感抗变换器(6)组成,所述可调电容器组(5)和感抗变换器(6)并联后的一端接入电网中,另一端接地;感抗变换器(6)由可变电抗器(11)和电力电子功率变换器(12)组成;智能控制器(7)通过数据线分别与智能电能检测模块(4)和感抗变换器(6)中的晶闸管电路相连接。本实用新型可以解决智能电网(配电系统或电力负载)复合电力负载无功功率快速补偿的科学技术难题,可应用于冶金、建材、石化等行业领域。

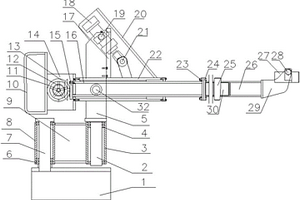

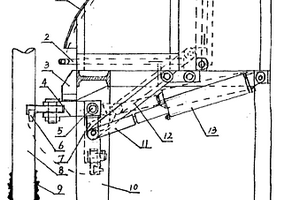

本实用新型涉及一种冶金中的浇铸设备,尤其是涉及一种用于连铸大包水口更换的机械手。该机械手,包括安装盘、旋转装置、安装支架、铰接在安装支架上的固定外筒、驱动固定外筒旋转的油缸、套设在固定外筒内的旋转筒体和设置在旋转筒体远端的水口安装装置。通过连接轴连接油缸的输出端和固定外筒,油缸伸缩时固定外筒绕升降旋转轴的旋转,实现水口固定装置高度的快速调整;通过摇轮、小斜齿轮、大斜齿轮和减速箱连接板的相互连接和配合实现了旋转筒体的快速旋转,满足了水口固定装置角度的精确调整和水口用后的自动倾翻拆除;通过设置扶手,实现了水口固定装置位置的快速调整,并满足了机械手在不用的情况下移动到中包车一侧的要求。

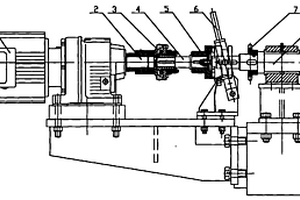

本实用新型涉及钢铁冶金设备领域,尤其涉及一种刷辊升降装置,包括有齿轮马达、螺旋升降机,齿轮马达驱动螺旋升降机动作,螺旋升降机与刷辊相连,所述齿轮马达的输出轴与力矩限制器的一端连接,力矩限制器的另一端连接有连接轴,连接轴接入离合器的输入端,离合器可通过拨叉实现啮合和打开,离合器的输出端连接有链轮轴,链轮轴上安装有主动链轮,螺旋升降机的输入轴上连接有从动链轮,主动链轮与从动链轮间通过链条传动。本实用新型采用力矩限制器,当扭矩超过设定值,力矩限制器便会摩擦打滑,有效保护了马达和螺旋升降机,采用的力矩限制器为摩擦式力矩限制器,其扭矩简单易调,适用于不同规格的螺旋升降机,而且价格经济实惠,使用简单。

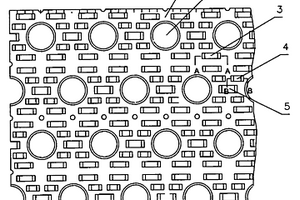

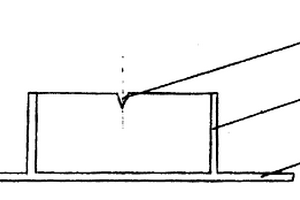

本实用新型是用于换热器中的一种高效强化桥形破口散热片,它是对普通平板散热片的改进,它具有基片,基片上开有若干管孔,其特征是:在基片上冲制有密布的桥形破口;本实用新型中的桥形破口具有强化换热面积和对流体扰流的作用,从而提高了传热系数,主要应用于石油化工、船舶、冶金、舰艇、电力等行业高性能要求的油换热器、气体换热器。

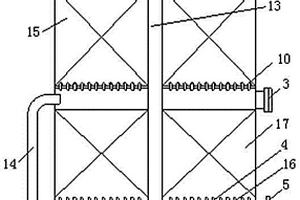

本实用新型涉及一种冶金、石油、化工等污水处理过程中常用的水质净化设备,尤其涉及一种过滤器。双滤板快速过滤器,包括容器本体,容器本体上设置有进水口、出水口和滤料装入孔,容器本体内设有第一、第二滤料层,第一滤料层下方设有第一滤板,第二滤料层下方设有第二滤板;所述的进水口位于容器本体的下部,进水口与向上延伸的进水管相连,进水管的出口位于第一滤料层的上方,出水口位于容器本体的下部,滤料装入孔位于容器本体的上部。本实用新型的有益效果在于:1、结构简单、实用。2、采用两层过滤层,过滤水质好,便于反洗,且反洗效果比单层滤料过滤器好。3、延长了滤料层的使用时间,节约了资源,降低了成本。
本实用新型涉及特种耐火材料的加工刀具,是一种加工特种耐火材料台阶面的专用铣刀,它具有刀柄,刀柄前段设计为圆筒结构,其特征是:在刀柄圆筒的前端环形端面上均匀分布焊装有八个梯形刀头,梯形刀头的大端朝外布置,两两刀头之间有间距。本实用新型相比现有圆弧形刀头加工工件速度快,精度高,主要用于冶金工业钢水出口零部件中的台阶面加工。

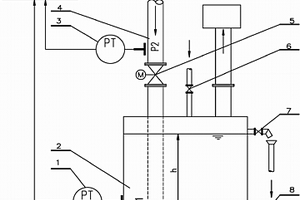

本实用新型公开了一种煤气水封冒顶预警系统,包括一个测量水位的压力变送器,其与水箱侧面的下部连接,一个测量煤气压力的压力变送器,其与煤气管道连接;所述测量水位的压力变送器和测量煤气压力的压力变送器的测量信号均送同一套PLC。以对煤气水封的运行状态进行在线动态监控,特别是能预警煤气水封冒顶,在水封冒顶事故发生前发出报警信号。采用本实用新型,能够有效解决目前煤气水封运行状态没有在线动态监控、煤气水封冒顶没有预警功能等缺点,对冶金企业降低安全事故发生率和提高生产率能起到积极作用。

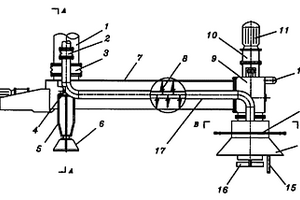

本实用新型是一种多点无尘卸灰装置,其结构是:设有依次相连的下料管(1)、软联接管(3)、平移螺旋输送机(7)、垂直螺旋输送机(10)、联接箱(9)和抽风罩(14),以及与抽风罩(14)相连的抽风管(17),平移螺旋输送机(7)的尾端通过吊耳(12)和提升机构连接,平移螺旋输送机(7)的头端和上下旋转支座(4)联接,并且通过左右旋转支座(5)共同座落在支座(6)上。本实用新型具有多点无尘卸灰、便于维修、利于装车作业等优点,适用于冶金、水泥和有色等工业行业的装卸灰作业,装车车型不限。
本实用新型涉及胶带输送机的动力装置,是一种内置式双速电动滚筒,它具有滚筒,滚筒两端设有左右端盖,两端盖中部分别穿装有滚筒法兰轴和齿轮法兰座,并配有左、右轴座,特别是:在滚筒法兰轴与齿轮法兰座之间安装有双速电机并悬置于滚筒内;所述双速电机的输出轴上装有主动齿轮,相对齿轮法兰座布置;在滚筒的右端盖内端安装有内齿轮,且在齿轮法兰座上安装有传动轴,传动轴上装有大小齿轮,其大齿轮与电机输出轴上的主动齿轮传动连接,小齿轮则与内齿轮传动连接;本实用新型克服了现有外置式电动滚筒占地面积大,存在安全隐患,带速单一的问题,广泛用于冶金、矿山、造纸、煤炭、建材、电力、化工等行业的原材料、半成品及成品输送设备中。
一种圆盘剪主轴偏心套研磨装置,用于冶金行业圆盘剪偏心套的轴承内孔及台阶端面的研磨。包括用于实现偏心套的两端轴承内孔研磨的研磨装置一、用于实现偏心套的两端轴承内孔台阶端面研磨的研磨装置二。研磨装置一包括保持架、滚子、研磨芯轴、锁紧螺母;研磨装置二包括保持器一、保持器二、弹性挡圈、研磨轴、研磨盘。本实用新型利用普通车床或磨床可实现偏心套的两端轴承内孔及内孔台阶端面的研磨,可使偏心套两端同轴度达到0.005,圆度达到0.002,尺寸差达到0.005,垂直度达到0.001,内孔的表面粗糙度可提高至Ra0.4,研磨精度高,可提高偏心套的形位公差精度及尺寸精度,从而提高圆盘剪的主轴装配精度,适用范围广。

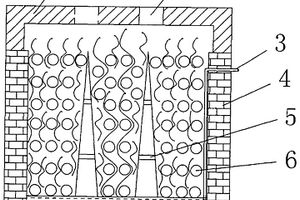

本实用新型涉及冶金加工装置,是一种特优钢材加工气浴缓冷装置,它是对普通缓冷坑装置的改进,它包括有缓冷坑和保温盖,缓冷坑内布置有隔离支架,缓冷坑底部放置有若干方钢垫铁,其特征是:A.所述保温盖上开有散气孔;B.设置有进水管通至缓冷坑的底部;或在缓冷坑底部开有储水槽,该储水槽延伸至缓冷坑外部;本装置增设了加水功能,改变了传统装置自然缓慢冷却的方式,可大大提高缓冷效果和效率,提高了缓冷装置的周转利用率,特别适合于特优钢材的加工。

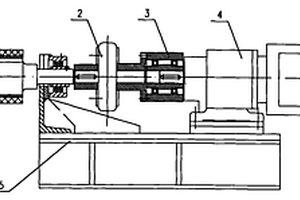

本实用新型涉及钢铁冶金设备领域,尤其涉及一种硅钢热拉伸机组输送辊道用传动联接装置,设置在辊子与齿轮电机间,它包括有轮胎式联轴器、力矩限制器,力矩限制器一端连接齿轮电机的输出轴,力矩限制器另一端与轮胎式联轴器连接,轮胎式联轴器另一端连接辊子的安装轴末端。本实用新型在辊子与齿轮电机之间安装力矩限制器,穿带时速度低,辊子由齿轮电机带动旋转,机组正常运行时速度高,超越了力矩限制器的使用范围,力矩限制器产生打滑,从而辊子不受电动机驱动,处于自由旋转的状态;将原来的刚性连接改为轮胎式联轴器的柔性连接,降低安装精度要求,减少了现场断轴的发生。
本实用新型提供一种用于冶金行业设备领域的轧机中板线出炉单独传动辊道轴承座。包括有轴承座盖和轴承座外壳,轴承座外壳内安装有轴承套,所述的轴承座盖与轴承套之间设置有空隙结构,所述的轴承座外壳上分别开有进水口和出水口,进水口和出水口分别连通空隙结构形成通路,所述的轴承套与轴承接触处还安装有镶嵌式骨架油封。此装置结构简单,改造成本低提高辊道被动端轴承座的散热和冷却性能,并提高被动端轴承座的密封性能,防止发生抱死现象,减少磨损,提高使用寿命。
一种重载矫直支承辊结构,主要用于冶金行业。两套轴承套装在衬套与外套之间,油气润滑的油和气通过轴以及装在两轴承之间的内隔圈的油气路对两套轴承进行润滑;轴承两端的O型密封圈一和O型密封圈二、双唇耐高温旋转密封圈、U型刚性罩对两轴承形成全密封腔。本实用新型采用两套轴承组合为一体的结构,可使两套轴承在工作中同时受力,避免单个轴承承载,以提高轴承整体受力能力;润滑油在气体的带动下,通过内隔圈上的三个凹槽和九个孔,使润滑油快速进入轴承所需要润滑的位置;采用O型密封圈、耐高温旋转密封圈、U型刚性罩的组合密封结构,可有效防止外界粉尘进入支承辊,支承辊的内部润滑油外泄。

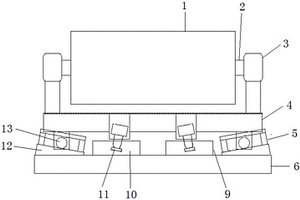

本实用新型属于冶金技术领域,具体提供了一种主要由转向辊、摆动框架、液压缸、固定机架及滚轮等组成的无铰点摆动式纠偏装置,既无固定铰点,也无铰接连杆;摆动框架由液压缸驱动,通过摆动滚轮组件与转向辊和固定机架连接,另有侧导滚轮组件进行限位,使摆动框架带动转向辊在垂直平面摆动;就机组而言,不受带钢进带方向必须与设备安装平面平行的限制,既可满足带钢垂直进、出,又可满足带钢垂直进、水平出的纠偏需要;与传统纠偏辊相比,减少了机组纠偏装置种类,结构更简单,设备宽度减小,纠偏轨迹清晰,机架形式相同,统一性高,既节省了操作空间,又有效降低了设备运行和维护成本,实用性大大增强。
本实用新型涉及冶金精炼技术领域,提供了一种钢包车式钢包精炼炉的废钢加入装置,包括用于向精炼炉运送废钢的两个钢包车、用于向每一个所述钢包车运送废钢的两个废钢加料小车、供两个所述钢包车分别行走的两条钢包车行车轨道以及供四个所述废钢加料小车分别行走的四条废钢加料小车行车轨道,其中两条废钢加料小车行车轨道与其中一条钢包车行车轨道对接,另外两条废钢加料小车行车轨道与另外一条钢包车行车轨道对接。本实用新型的一种钢包车式钢包精炼炉的废钢加入装置,通过采用两个钢包车以及四个废钢加料小车协同工作,加快了废钢加入的速度,进而提高了生产效率。
